ТО подвески МАЗ и балансиры
При проведении технического обслуживания необходимо тщательным образом проверить затяжку всех соединений. Балансиры полуприцепов МАЗ и крепления кронштейнов к оси требует особого внимания.
Также не забудьте проверить степень затяжки стремянок рессор. Все детали крепления в рычажной подвеске должны быть исправными.
Если вы заметили при ремонте балансиров МАЗ ржавчину, сколы, трещины на поверхностей элементов – замените их.
Многие специалисты рекомендуют периодически подтягивать гайки стремянок. Так вы избежите среза центрового болта рессоры.
Установка и замена балансиров МАЗ
При выполнении монтажа деталей советуем затянуть гайку до отказа.
Только после этого опустите деталь на 1/12 оборота. Не забывайте, что балансир должен проворачиваться на оси небольшим усилием руки.
Затем аккуратно монтируем гайку с помощью стопорной шайбы, затягиваем контрагайку только после установки замковой шайбы.
Совет: ни в коем случае не пользуйтесь полуприцепом при наличии повышенного люфта балансиров МАЗ 6330 и других модификаций, иначе на оси и гайках может произойти срыв резьбы.
При сильном износе балансиров МАЗ, гаек, кронштейнов и других деталей подвески вы можете заказать новей запчасти в нашем каталоге.
Источник
Устройство балансира КамАЗ
Рессорно-балансирная подвеска применяется в современных грузовых автомобилях КамАЗ с тремя осями. Также она массово используется в двух-, трехосных полуприцепах, где центральная ось смещена к задней.
Назначение балансира:
- гасит вертикальные колебания;
- регулирует поперечные смещения;
- снижает скорость износа ходовых частей автомобиля;
- беспечивает устойчивость машины на неровном дорожном покрытии.
Виды и строение
Основа балансира – два кронштейна, надежно зафиксированных к раме. Между ними проходит ось подвески и стяжка кронштейнов.
К концам оси прикреплены башмаки рессор, которые качаются из стороны в сторону при неровностях дороги. Втулки балансира изготавливают из разных материалов:
- бронзы;
- алюминия;
- сплава алюминия и цинка;
- полиамида (полимера).
Последний представляет собой инновационный материал, который обладает рядом преимущество по сравнению с металлическими деталями. Втулки из полиамида “Аркаим” отличаются прочностью, устойчивостью к ударным нагрузкам и низким коэффициентом трения (могут работать практически без смазки). Установка полимерных запчастей в балансирный механизм — экономически выгодна, потому что увеличивает межремонтный интервал оборудования.
К верху башмаков стременами смонтированы сами рессоры. Деталь расположена самым длинным листом вниз, коротким – к верху, опираясь на балки среднего и заднего мостов.
Реактивные штанги связывают мосты с рамой грузовика. Их головки зафиксированы на мостах и кронштейнах. Вместе с мостами и рессорами, штанги составляют тележку, которая раскачивается на оси, смягчая смещения от кочек, ям и других неровностей пути.
Когда нужно ремонтировать балансир
Балансир ремонтируют в следующих случаях:
- износ, трещины, изломы втулок;
- снижение упругости рессор;
- лопнувшая ось;
- ослабление фиксации реактивных штанг;
- изнашивание вкладышей.

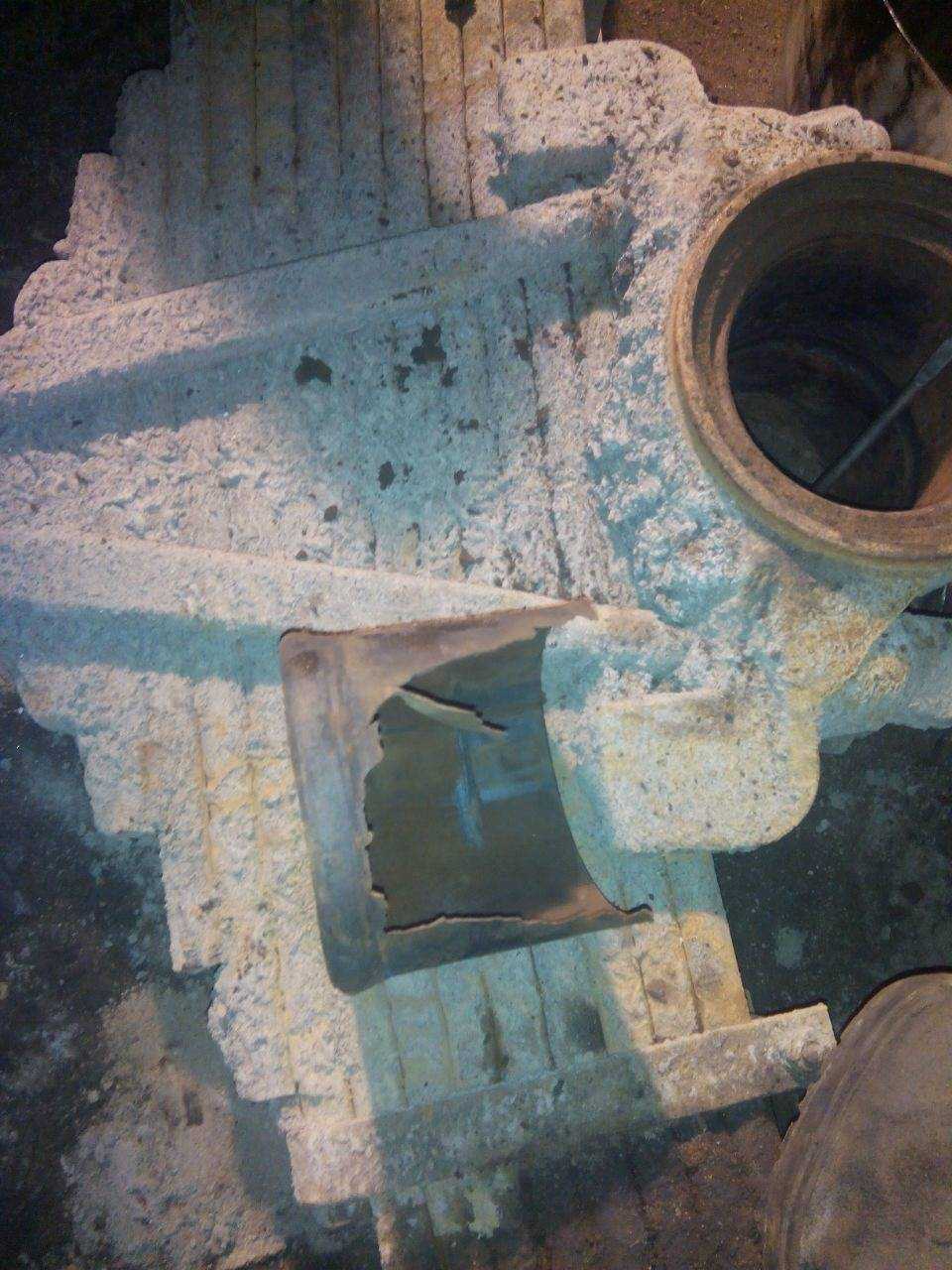

Поломку определяют не только визуально. О необходимости ремонта оси балансира свидетельствует характерный стук в его узлах при движении автомобиля. Еще один признак неполадки — долгое раскачивание КАМАЗа после прохождения неровного участка дороги.
Источник статьи: http://npoural.ru/about/articles/ustroystvo-balansira-kamaz/
Передняя подвеска КАМАЗ
Передняя часть грузовиков КамАЗ подвержена незначительному воздействию, в сравнении с задней. Это значит, что строение системы подрессоривания спереди проще, чем сзади.
Основой узла является пара полуэллиптических рессор, расположенных продольно. Они функционируют одновременно с гидравлическими амортизаторами. Мост фиксируется к середине рессора за счет особых скоб.
Как уже говорилось, состоят рессоры из 11 листов КамАЗ. Коренная пластина имеет прямоугольное сечение. Все последующие – в форме Т. Такая особенность позволяет избежать смещения в стороны в процессе эксплуатации.
Одна часть листов фиксируется на раме, другая стоит на скользящих балках. Такая конструкция дает возможность элементам двигаться по вертикали, а также получать и снижать нагрузки моста.
Справка! Это движение ограничивается специальными прорезиненными буферами, которые устанавливаются на раме. При очень высоком подъеме в них упирается коренной лист.
Еще раз отметим, что рессоры передние КамАЗа 65115 работают в унисон с амортизаторами. Эти элементы телескопического типа. Одна часть фиксируется к мосту, а другая к раме. Этот элемент узла берет на себя колебания металлических пластин, что позволяет снизить их отрицательное воздействие на раму авто.
Как устроен узел
Устройство балансира содержит в зависимости от конструкции машины 1 или 2 поперечные оси:
- В механизме с 1 осью рессорное соединение усилено стремянками.
- С 2 осями запрессовывается в кронштейны, соединяемые стяжкой, закрепляется шпильками к элементам задней подвески. Последние соединяются со сварными лонжеронами рамы усиленными болтами.

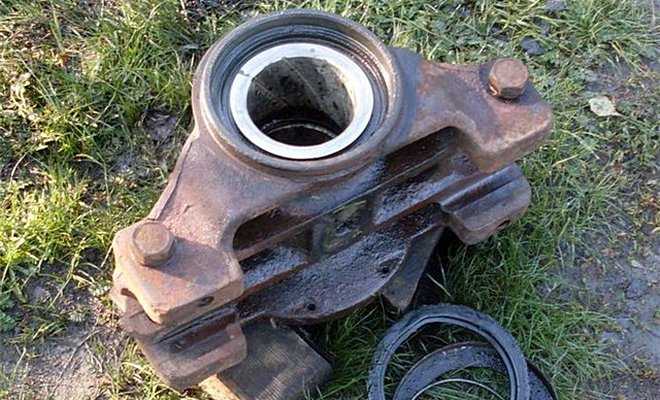

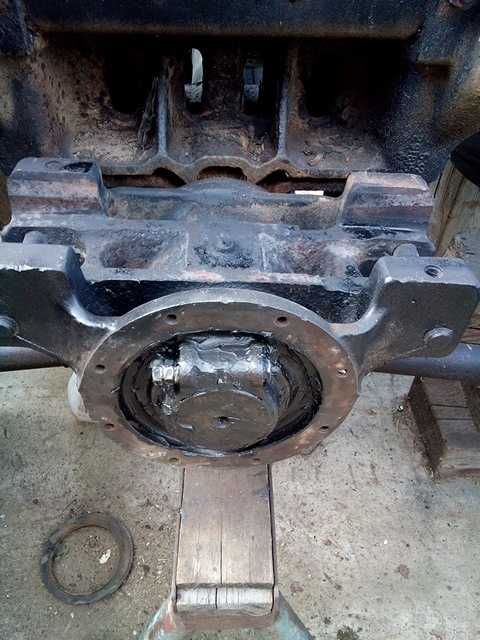

На каждом свободном конце оси расположены башмаки на рессорах. Они фиксируют детали, имеют пробковое отверстие, через которое заливается масляная жидкость, и оснащены уплотнителями:
- резиновые манжеты предохраняют от вытекания масла;
- кольца защищают внутреннюю часть от загрязнения.
В точке крепления башмака устанавливается специальная втулка из материала с низким коэффициентом трения и повышенной устойчивостью к износу. Производитель чаще всего делает ее из алюминия или бронзы.
Смазка в башмаках жидкая или консистентная. При монтаже полимерных втулок используется густая заливка, требующая меньшего ухода.
Товар закончилсяМы поможем вам подобрать аналог – позвоните по телефону 8-800-600-69-66.
Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена – действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.
Цена в магазинах – розничная цена товара в торговых залах магазинов без предварительного заказа.
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
Установка оси балансиров, башмака! Замена втулок на разжимных кулаках Камаз ЕВро! Часть5.
Подвеска КАМАЗ: назначение и устройство
Первый крупногабаритный автомобиль КамАЗ сошел с конвейера 16 февраля 1976 года. С массой свыше 10 тонн машина строится по традиционным схемам, это относится и к подвеске, где используются рессоры и сочетание их с гидравлическими амортизаторами. Независимо от модельного ряда, подвеска практически не отличается по строению. Так производитель уменьшает затраты на само производство, замену или ремонт деталей. А вот задняя и передняя подвески конструктивно отличаются друг от друга.

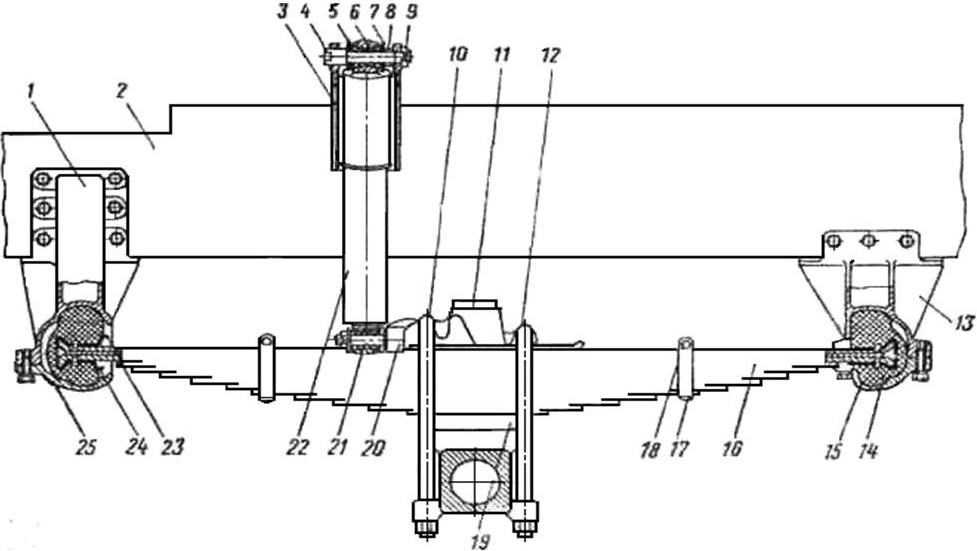

Передняя подвеска
Передняя ось в КамАЗе нагружается значительно меньше, нежели задняя. Поэтому конструкция передней подвески достаточно простая: основа из двух продольных полуэллиптических рессор и гидравлических амортизаторов. При помощи стремянок к средней части рессор прикрепляется передний мост.
Рессоры сделаны из стали. Передняя часть находится на раме, а задняя на скользких опорах – так рессоры вертикально двигаются, принимают и гасят нагрузку от моста. С помощью резиновых буферов на раме движение рессор ограничивается и, достигая высокого подъема, упирается основная пластина рессор.
Совместно с рессорами работают 2 гидравлических телескопических амортизатора. Снизу амортизатор крепится через кронштейн к мосту, а сверху к раме. Когда машина едет, амортизатор заглушает колебания рессор, тем самым тряска в кабине значительно меньше, а поездка становится комфортнее.
Задняя подвеска
У КамАЗа задняя подвеска бывает двух- и трехосной.
Двухосные модели, к примеру – КамАЗ 5560, имеют заднюю подвеску схожую по конструкции с передней. Главный элемент – это продольные полуэллиптические рессоры, снизу прикрепляются к мосту с помощью стремянок. В подвеске присутствует гидравлический телескопический амортизатор, который гасит вибрации рессор.
Задняя подвеска нагружается значительно больше, поэтому у нее дополнительное усиление в виде маленьких рессор и стабилизатора поперечной устойчивости. При поперечных нагрузках: поездки по склонам, работа в качестве шасси автокрана, перемещение груза на одну сторону – стабилизатор тормозит сильные наклоны или возможное опрокидывание.
По конструкции стабилизатор близок к реактивным штангам, которые опираются на стойки. Как только появляется поперечное воздействие, штанги тормозят наклоны и тем самым движение становится безопаснее.

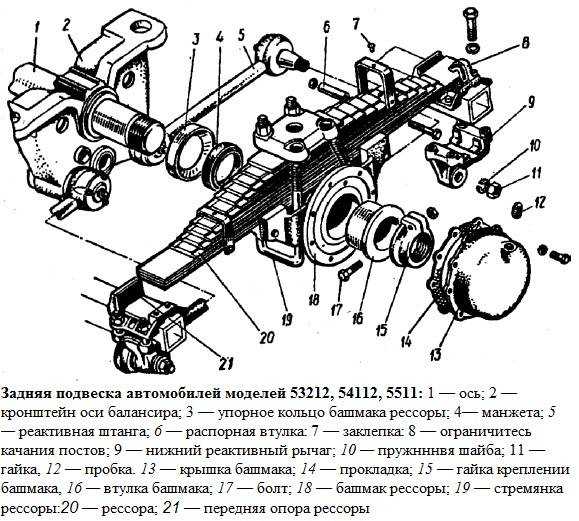

Что же касается трехосных машин КамАЗ, то там у подвески другая схема – балансирная. По конструкции она очень простая и компактная. Подвеска помогает среднему и заднему мосту двигаться по вертикальной оси, равномерно их нагружая.
Основа балансирной подвески: ось, прикрепленная к раме с помощью кронштейнов. К оси присоединены рессоры, и они упираются на промежуточные и ведущие мосты, в то же время свободно двигаются на балках опоры. Так задняя подвеска отличается от передней, что рессоры не опираются прямиком на раму.
Балансирная подвеска делится на 2 вида:
- С одной осью – ось проходит через кронштейны и на нее опираются рессоры.
- С двумя осями – две короткие оси принимают нагрузки от каждой рессоры, функционируют независимо от другой.
Подвеска с двумя осями отличается тем, что она более компактна и меньше подвергается повреждениям из-за высокой нагрузки.
Ремонт и обслуживание подвески
Из-за серьезных нагрузок на подвеску, машине нужно своевременное обслуживание и замена некоторых деталей
Важно следить за резьбовыми соединениями: из-за вибраций и частых перемещений гайки и другие компоненты могут ослабевать
Сначала следует осмотреть и подтянуть гайки стремянок, крепление стабилизатора поперечной устойчивости, кронштейнов и амортизатора. Затягивать гайки нужно с конкретным усилием в зависимости от модели КамАЗа и типа подвески.
Затем обратите внимание на рессоры, которые в крупногабаритных машинах быстро изнашиваются: боковые и опорные части пластин стираются, так как скользят относительно друг друга. Чтобы предотвратить такой износ, рессоры покрывают слоем твердого сплава до 4 мм, но и при таких условиях деталь приходит в негодность
Рессоры сильно портятся в месте, где происходит контакт с опорой. Когда износ достиг 10 мм, тогда 2 основные пластины делают разворот на 18 градусов. При последующем износе пластины или рессоры необходимо заменить.
Один из сложных элементов в подвеске КамАЗа – это гидравлический амортизатор. Необходимо минимум 1 раз в год менять масло. Если амортизатор приходит в негодность, дешевле его заменить, нежели отремонтировать.
Ремонт балансира КАМАЗ своими руками

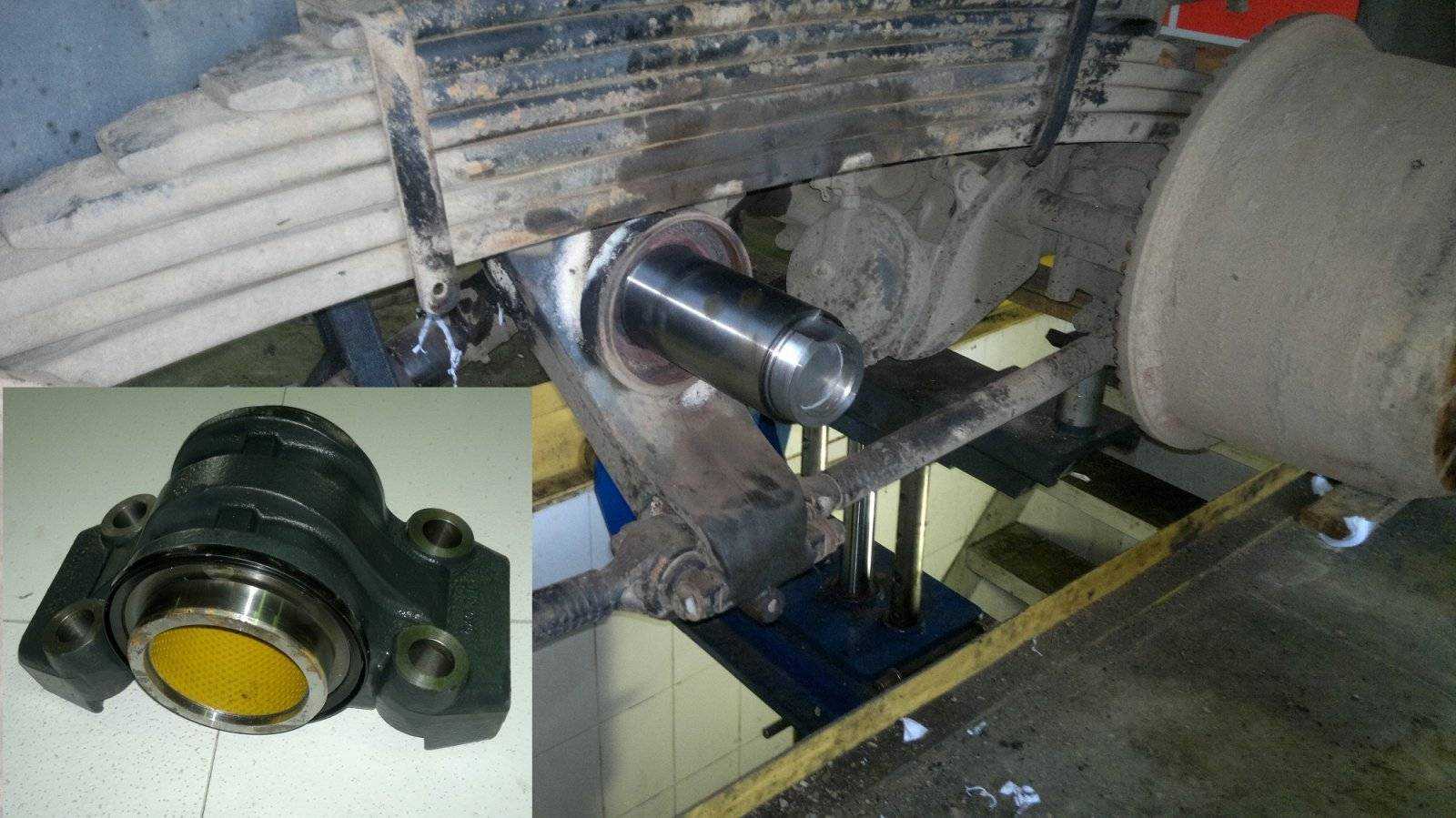

Выполняя ремонт оси балансира КАМАЗ или ремонт башмака балансира КАМАЗ, следует учитывать, что эта ось имеет номинальный размер 8,8 см, втулка башмака — 8,75 см, ремонтная втулка — примерно 8,4 см. Номинальный размер зазора, имеющегося между втулками и осью — от 0,12 до 0,305 мм, а допустимый максимальный размер зазора между втулками и осью — 1 мм. В случае свободного хода втулок требуется замена их на новые. Ещё нужны замены манжеты балансира, пыльника, защитной чашки и гайки, шприцевание башмаков с помощью пресс-масленки.
В случае выявления трещин в листах рессор требуется замена их коренными листами толщиной от 12 мм (номинальная) до 18 мм (максимальная). Рекомендуется определение размеров листа с помощью рулетки и штангенциркуля, чтобы предоставить продавцу точные данные. Во время сборки рессор необходимо смазать смазкой на графитовой основе трущиеся листовые поверхности, смазать пальцы на передних рессорах. Установка задних и передних рессор на авто осуществляется попарно, разница прогиба не должна превышать 1 см.
Порядок действий при регулировке осевого зазора башмака балансира
- Поднять авто за раму, установить его на подставки, сделать возможным поворачивание балансира путём отделения концов рессоры, расположенной сзади, от мостовых опор, либо путём снятия рессоры.
- Заворачивание разрезной гайки таким образом, чтобы исключить поворачивание балансира от руки.
- Отворачивание гайки на одну шестую части оборота, затягивание стяжного болта и проверка возможности ручного поворачивания балансира; в случае невозможности его поворачивания следует дополнительно отпустить разрезную гайку, заранее ослабив болт для стяжки.
Стремянки в случае замены тоже нужно измерить. В ходе этого процесса замеряют резьбу, её шаг, ширину места посадки, а также длину стремянки этого места. Во время осмотра реактивных штанг необходимо присмотреться к посадке пальцев в кронштейне — в случае обнаружения свободного хода пальцев требуется их замена. Посадочное место имеет номинальный размер 43 мм. В случае большей выработки есть смысл попробовать пальцы от машины КРАЗ. Пальцы шприцуют с помощью пресса-масленки.
Задняя подвеска КамАЗ
Система подрессоривания этой части собирается по схеме из двух и трех осей. Они сильно различаются. Также из-за существенных нагрузок на заднюю часть грузовика, строение узла сложнее, чем рессора на КамАЗ 65115 передняя.
Двухосный вариант
Модели грузовиков Камского автозавода с двухосным узлом имеют строение подвески, схожее с передней частью. Основу составляют металлические листы. В нижней позиции фиксируется задний мост за счет особых стремянок. Узел оборудован амортизатором того же типа, что и спереди.
Из-за существенных воздействий на заднюю часть КамАЗа, пришлось укрепить систему дополнительными пластинами, которые меньше по габаритам. Они также оснащены регулятором поперечной устойчивости. Иными словами, компонент ликвидирует сильные наклоны или опрокидывание.
По конструкции этот элемент состоит из системы реактивных штанг, которые опираются на стойки. Они также исключают сильные наклоны. Все это обеспечивает безопасность передвижения.
Трехосный вариант
Эти модели грузовиков имеют балансирные подвески КамАЗ 65115. С ее помощью задний и средний мост может двигаться вертикально, вне зависимости друг от друга. Силы распределяются между осями в равных долях. Строение системы отличается своей простотой и скромными габаритами. Под рамой и между мостами она занимает минимум пространства. У этой подвески основой является ось, которая фиксируется на раме за счет жестких держателей. Металлические пластины фиксируются на оси за счет стремянок. Листы крайними частями ставятся на промежуточный и ведущий мосты. Кроме того рессоры могут свободно перемещаться на балках знадего моста КамАЗ. В этом и заключается главное отличие балансирных подвесок от передних. За счет узла реактивных штанг передается реактивный момент от мостов к раме, а именно одна часть устанавливается на мосту, а другая – на держателе. Мосты фиксируются к раме за счет этих штанг. Есть также пара видов балансирных систем подрессоривания: с одной и двумя осями. Их отличие в том, что у первой ось пролегает через оба держателя, а также на нее ложатся обе группы стальных пластин. У второй используются две короткие оси. Каждая получает воздействие от собственной группы металлических листов. Кроме того, оси функционируют независимо друг от друга.
Главными особенностями системы с двумя осями считаются компактность и низкая подверженность износу из-за высоких нагрузок.
Подвеска автомобиля (КамАЗ)
Несмотря на многообразие моделей среди грузовиков и автомобилей КамАЗ, их подвески имеют традиционную конструкцию, в которой применяется рессора и гидравлический амортизатор. Благодаря тому, что подвески имеют похожую конструкцию и мало чем отличаются друг от друга, при ремонте или модернизации вашего автомобиля затраты значительно снижаются.
Задняя подвеска КамАЗ и передняя подвеска КамАЗ строятся по различным схемам, поэтому имеют различную конструкцию. Задние подвески отличаются от трехосных автомобилей и двухосных.
Задняя подвеска КамАЗ на основных моделях грузовиков, например, КамАЗ 5320, похожа по конструкции на переднюю подвеску. Элементами задней подвески такой модели КамАЗ являются продольными полуэллиптические рессоры, крепящийся к заднему мосту при помощи стремянок. Конструкция задней подвески также подразумевает гидравлические телескопические амортизаторы, помогающие гасить вибрации рессор. Из-за больших нагрузок, которым подвергается задняя подвеска КамАЗ, её конструкция усиляется дополнительными рессорами меньшего размера.
Стабилизатор, устанавливаемый на задней подвески, помогает обеспечить устойчивость грузовика при поперечных нагрузках, например, на склонах или при работе в качестве шасси автокрана, а также подъемника. Стабилизатор помогает предотвращать сильный наклон автомобиля и в некоторых случаях его опрокидывание.
Передняя подвеска КамАЗ подвергается меньшим нагрузкам чем задняя подвеска, поэтому конструкция передней подвески достаточно простая. В неё входят две продольные полуэллиптической рессоры, которые работают с гидравлическими амортизаторами. Передний мост автомобиля крепится стремянками к средней части рессоры. Вместе с рессорами на передней подвеске КамАЗ работают по два гидравлических телескопических амортизатора. Амортизатор с помощью кронштейна прикрепляется к мосту на нижней части. Благодаря амортизатору возникающие колебания рессор гасятся во время движения, помогая снижать негативное влияние на раму и снижать тряску в кабине, делая пребывание водителя в кабине более комфортным.
Подвеска КамАЗ 5320 оснащается рессорами и гидравлическими телескопическими амортизаторами, работающими друг с другом. Колёса подвески КамАЗ 5320 не имеют дисков. Конструкция колёс включает в себя 12 слоёв на радиальной шине, которая оснащается стандартным рисунком протектора. Благодаря этому грузовик сможет без проблем продвигаться по лесистым дорогам.
Вместо подвески КамАЗ 5490 в автомобилях с трехосной конструкцией могут применяться и другие подвески, например, балансирная. Благодаря такой балансирной подвеске задний мост и средний могут перемещаться в вертикальной оси независимо друг от друга, а нагрузка может распределяться между осями. Благодаря компактной конструкции балансирной подвески она занимает минимум места под рамой между мостами.
Подвеска КамАЗ 65115 имеет в своей конструкции стабилизатор поперечной устойчивости, с помощью которого увеличивается угловая жесткость подвески, а также уменьшается угол крена под рессорной частью грузовика. При воздействии на автомобиль поперечный силы повышается устойчивость движения автомобиля во время движения.
Ремонт подвески КамАЗ может потребоваться в случае неправильной эксплуатации автомобиля
При ремонте подвески стоит обратить внимание на резьбовые соединения, проверить гайки стремянок, крепление компонентов стабилизатора поперечной устойчивости, амортизатора и кронштейнов крепления подвеса к раме. Стоит уделить внимание и рессорам подвески, потому как они подвергаются значительному износу
Даже несмотря на большие нагрузки, благодаря качественным деталям обе подвески прослужат долгое время.
Узнать подробности о цене задней и передней подвески КамАЗ, сроках доставки и гарантиях вы можете в одном из наших подразделений: г. Ярославль, г. Москва, г. Астана.
Как снять реактивные тяги на камазе
Для снятия реактивных штанг с автомобиля используйте съемник: для этого, отвернув гайки 5 (рис. 210), снимите крышку 4, штангу пропустите между шпильками съемника, наденьте на шпильки крышку 4 и заверните гайки 5. Клин 3 заведите до упора между торцами наконечника штанги и проушины пальца, при этом винт 1 должен быть в крайнем правом положении. Затяните гайки 5 и, вворачивая винт 1 в корпус 2, выпрессуйте палец из проушины. Замена вкладышей и пальцев реактивных штанг производится при осевом люфте в реактивной штанге более 1,3 мм.
Для регулирования осевого зазора в башмаке балансирного устройства:
- поднимите автомобиль за раму и установите на подставки. Обеспечьте возможность поворачивания балансира, отделив концы задней рессоры от опор мостов или сняв рессору;
- заверните разрезную гайку так, чтобы балансир не поворачивался от руки;
- отверните гайку на 1/6 оборота, затяните стяжной болт с моментом 78,2. 98,1 Н*м (8. 10 кгс*м) и проверьте возможность поворачивания балансира от руки. Если балансир не поворачивается, дополнительно отпустите разрезную гайку, предварительно ослабив стяжной болт.
При разборке балансирного устройства в случае износа осей и втулок башмаков балансирного устройства выше допустимого отшлифуйте оси до устранения следов износа и установите ремонтные (уменьшенные по внутреннему диаметру) втулки. При номинальном диаметре оси балансира 87,93. 88,00 мм номинальный зазор между осью и втулками должен быть 0,120. 0,305 мм. Допустимый без ремонта зазор между осью и втулками не более 1,0 мм.
