Ремонт передней и задней подвесок автомобиля КАмаЗ

Передняя подвеска автомобиля КамАЭ-5320, КамАЗ-5410, КамАЗ-5511 состоит из двух полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. Основные части передней подвески автомобиля показаны на рис. 1.

Передняя подвеска автомобилей КамАЭ-53212 и КамАЗ-54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена автомобиля.

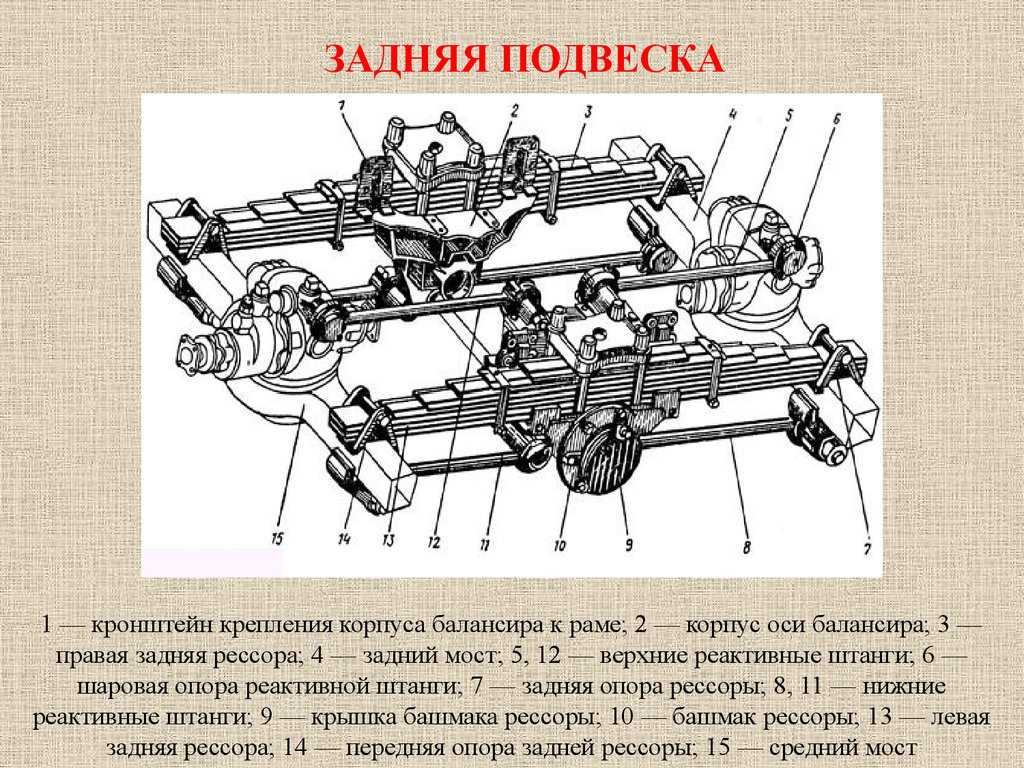

Задняя подвеска автомобилей балансирная, на двух продольных полуэллиптических рессорах. Каждая рессора средней частью прикреплена стремянками к башмаку оси балан-сирного устройства. Конлы рессор установлены в опорах мостов. При прогибе рессор их концы скользят по этим опорам.

Дополнительные материалы по теме:

Ход мостов вверх ограничивается резиновыми буферами. Буферы смягчают удары рессор о раму. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами.

Для обнаружения дефектов и ремонта переднюю и заднюю подвески автомобиля снимают, моют и разбирают.

Для снятия передней рессоры отворачивают гайку стяжного болта заднего кронштейна рессоры, снимают пружинную шайбу, болт и распорную втулку и отсоединяют от нижней опоры амортизатор.

Переднюю часть автомобиля поднимают таким образом, чтобы в заднем кронштейне рессоры был обеспечен зазор 40—80 мм между накладкой коренного листа и вкладышем. После этого отворачивают гайки стяжных болтов переднего кронштейна рессоры, снимают пружинные шайбы и болты, выбивают пальцы и рессоры закрепляют в подъемном приспособлении. После этого отвинчивают гайки стремянок, снимают накладки рессор и подъемным механизмом рессоры снимают с передней оси.

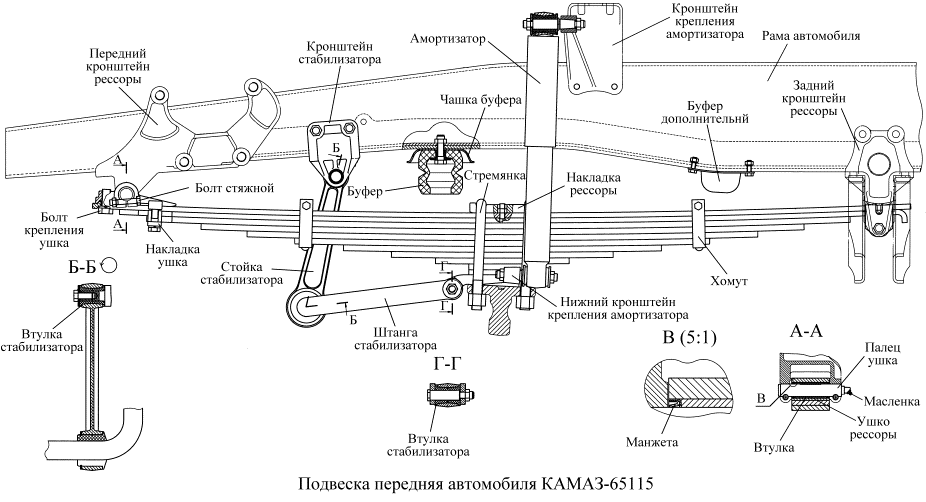

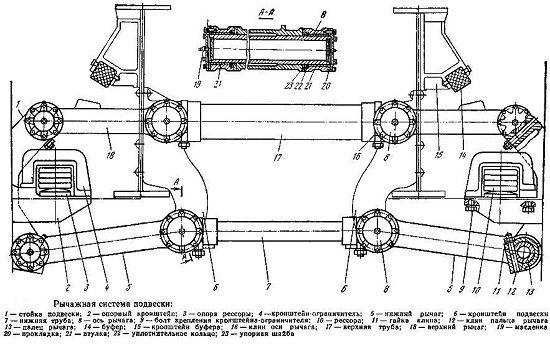

Рис. 1. Подвески автомобиля

Для снятия задних рессор у автомобилей К.амАЗ-5410, КамАЭ-5320 ослабляют гайки стяжных шпилек щек башмаков рессоры, расшплинтовывают пальцы опор рессор, снимают шайбы и пальцы выбивают. У автомобилей КамАЭ-53212, КамАЗ-54112 и КамАЗ-5511 задние рессоры снимают следующим образом. Отворачивают ограничители качания мостов, автомобиль поднимают за раму на 25—30 мм для обеспечения зазора между концами рессор и опорами, после этого отворачивают стремянки и рессоры снимают. Заднюю подвеску и рессоры разбирают, листы рессор и детали подвески подвергают мойке и выполняют дефектацию.

Передняя подвеска автомобилей может иметь следующие дефекты: трещины или обломы на листах рессор, деформацию листов рессор, ослабление посадки заклепок крепления хомутов, выкрашивание цементированного слоя на шаровой поверхности пальцев; износ шаровой головки по диаметру; срыв или износ резьбы под гайку.

Задняя подвеска автомобиля может иметь следующие дефекты: износ втулок башмаков, шеек осей под втулки башмаков рессор, конусных отверстий кронштейнов, трещины и обломы кронштейнов.

Ремонт подвески заключается в замене негодных деталей и при необходимости в рихтовке рессор. После этого рессоры собирают и устанавливают на подвеску. Перед сборкой рессорные листы смазывают графитовой смазкой.

Амортизаторы автомобиля могут иметь дефекты: погнутость корпуса, не поддающуюся правке, срыв или износ резьбы под гайку, риски или задиры на рабочей поверхности цилиндра, износ цилиндра под поршень, трещины или износ крышки цилиндра, износ отверстия втулки крышки под шток, трещины или обломы поршня, износ поршня по наружному диаметру, риски или задиры на конусной поверхности поршня, трещины или обломы штока амортизатора, погнутость штока и кожуха, срыв или износ резьбы в головке под шток, нарушение целостности сварочного шва или точечной сварки, усадку пружины амортизатора.

Детали амортизатора, имеющие дефекты, заменяют на новые.

Сборка и проверка работы амортизаторов. Сборку амортизатора производят в следующей последовательности. Шток с поршнем вставляют в рабочий цилиндр, устанавливают направляющую штока в цилиндр и сальник резервуара. По штоку его детали опускают в крайнее положение, затягивают гайку резервуара моментом силы 180—200 Н • м. После этого шток с поршнем опускают в нижнее положение и амортизатор устанавливают на подвеску автомобиля.

После сборки амортизаторы испытывают на стенде.

Рекламные предложения:

Читать далее: Ремонт передней оси и рулевого привода автомобиля КАмаЗ

Категория: —
Ремонт автомобилей КАмаЗ

Износ оси балансира

Следует коснуться и темы износа оси балансира. Технологическая процедура изготовления осей балансира достаточно сложна и может осуществляться лишь в заводских условиях. Сложность заключается в том, что это не просто токарная шлифовка, обработка концов под башмаки и запрессовка в кронштейны, но и термическая обработка участков под втулки.

Идеальна ситуация была в советские времена, когда места под втулки закаливались, цементировались и шлифовались. Пространства под втулки имеют твердость 62-64 HRc по Роквеллу, что равно твердости напильника. Втулка балансира – это более мягкий материал, она является сменным элементом. Из-за того что в старых башмаках втулки смазывали «талом», который заливался внутрь, обеспечивалось хорошее скольжение, твердость осей не позволяла материалу втулки на нее наклепать.

При своевременной замене втулки башмака и непускании смазки ось могла служить до 30 лет, с меньшим износом (до 0,2 миллиметра). В современных условиях без потере культуры производства и без контроля качества надёжность запчастей не может выдержать критики, поэтому не удивительно, что оси балансира не обрабатываются термически на новых грузовиках, на которых износ оси за 2 года составляет до 1 миллиметра.

В таких башмаках смазка предусматривается лишь через тавотницы, нет сальников. Потому, когда в башмак попадает влага и несвоевременно прокачивается, во втулках накапливаются ржавчина и грязь, что влияет на износ оси, как наждак. Кроме того при наших перегрузках автомобилей, в особенности зерновозов, грузящихся как железнодорожные вагоны, втулки из пластика перебивает ось, доставая до тела башмака.

В основном ось балансира вырабатывается бочкообразно и снизу, однако часть её, где отсутствует соприкосновение с втулками, не изнашивается (это зазор в 20 миллиметров, где в башмаке втулки имеют расстояние между собой). Поэтому и при износе оси размер втулок башмака при замене должен быть стандартным, иначе они не смогут сесть на своё место.

Ремонт

В процессе эксплуатации КамАЗа балансир, несмотря на прочность деталей, изнашивается, что приводит к поломке его узлов. Поэтому проверку и обслуживание выполняют своевременно в специализированных сервисных центрах или своими руками.

Ремонт задней подвески связан с диагностикой и заменой кронштейнов и втулок из-за появившихся дефектов, таких как:

• трещины;
• изломы;
• износ.

При этом проверяют состояние рессор, реактивных тяговых нагрузок, стремянок, сальников и башмаков.

Износ втулок — распространенная причина выхода из строя балансира. Посадку деталей периодически проверяют постукиванием молотка. При ослаблении штифты меняют на новые. Втулки ремонтируют при износе расходных материалов до 90,2 мм.

Если возникла течь масла из картера, производят замену сальников.

Ремонт оси балансира заключается в устранении следов повреждения путем шлифования и установки ремонтных элементов, уменьшенных по внутренним размерам.

Причины неисправностей

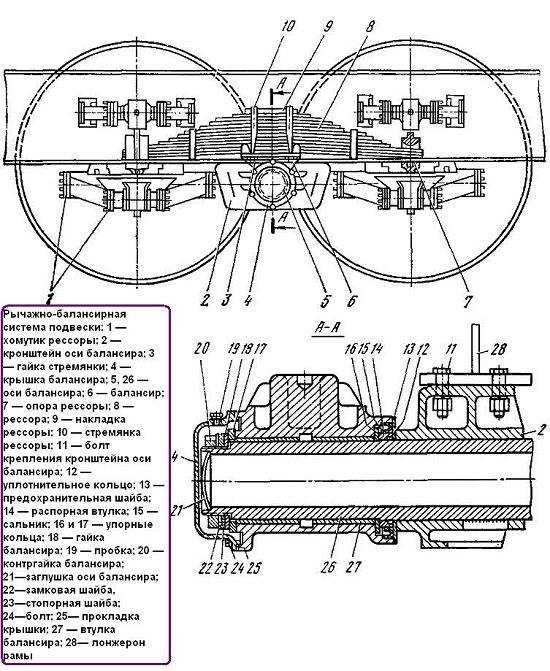

На фото в начале статьи представлена схема работы балансира в большегрузе Камаз. Рассмотрим какие причины могут привести к его неисправности подробнее.
