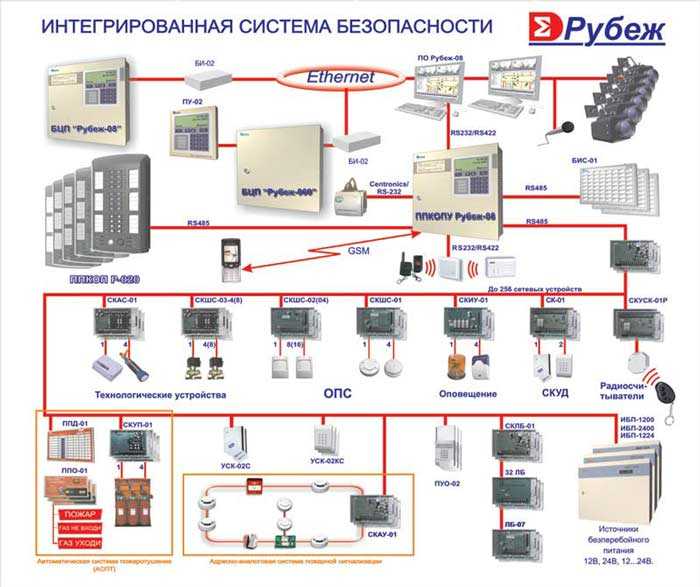

Технические средства асб рубеж для управления инженерными системами

РМ-1С.

Стоит 1647р.

Приведенное выше руководство по эксплуатации является также документом и на адресный силовой релейный модуль «РМ-1С».

Этот модуль содержит один силовой выход с нормально разомкнутыми релейными контактами, коммутирующие более 5А.

Для того, чтобы контакты замкнулись в дежурном режиме, необходимо указать начальное состояние в конфигурации модуля. Конфигурировать модуль можно непосредственно с панели прибора «Рубеж-2ОП».

Этот модуль уже можно смело использовать для непосредственного управление силовыми цепями, например, для отключения вентиляции.

Самым правильным способом отключения вентиляции будет подача логического сигнала на контроллер системы вентиляции нормально-замкнутыми контактами — но в этом случае достаточно модуля «РМ-1» со слабыми контактами.

Если же шкаф управления вентиляцией простой, не содержит логического контроллера и использует только силовую логику, то отключение такой вентсистемы грамотно осуществлять разрывом цепи контактора. Для этого как раз подойдут силовые контакты модуля «РМ-1С», которые включаются последовательно с кнопкой «Стоп».

Еще одна задача отключения, которую может решить «РМ-1С» — это обесточивание нормально открытых противопожарных клапанов ОЗК (огнезадерживающих клапанов) (если предположить что контроль цепи управления такими клапанами не нужен).

РМ-1К, РМ-4К.

Стоят1640р и 2571р соответственно.

Этот адресные релейные модули с транзисторными выходами , аналогичные адресному релейному модулю «С2000-СП2 ИСП.2» ИСБ Болид.

Бывают на 1 или на 4 выхода с контролем целостности линий, но применение модуля с 4-мя выходами намного выгоднее.

Максимальный коммутируемый ток 2А, в отличии от 2.5А у аналогичных устройствах ИСБ Болид.

Модули требуют питание, которое и коммутируют на выходы.

Руководство по эксплуатации опять содержит только общие фразы о применении:

То-есть мы совершенно вольны в применении модулей.

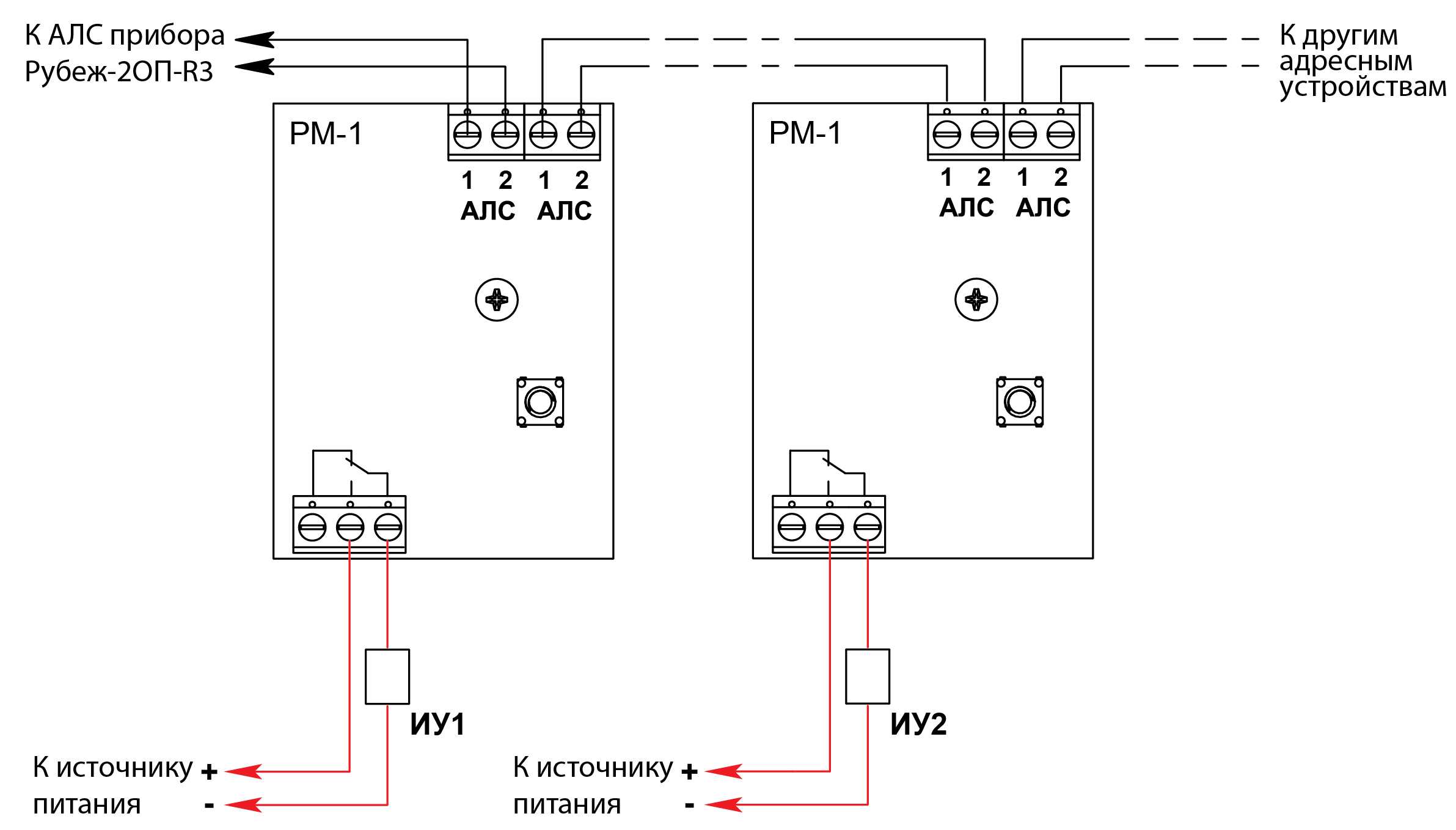

При помощи них удобно подключать оповещатели системы оповещения 2-го типа и указатели управления эвакуацией «Выход».

Неотъемлемой частью является «УПН» (устройство подключения нагрузки), аналогичное «МПН» (модуль подключения нагрузки) Болид, но собранное на плате и с клеммами.

С одной стороны это более удобно, но с другой — его уже не засунешь за табло, в СЗУ или в гофру. Проектировщики же так не любят учитывать распределительные коробки — к тому же распределительные коробки, вероятно, должны быть огнестойкие.

Чтобы решить эту проблему применяются «МПН» производства Болид — их куда угодно можно засунуть

Обратите внимание, что не требуется устанавливать УПН в каждое табло, как это требовалось для «С2000-СП2 ИСП.2». Также модули «РМ-К» можно применять для управления релейными усилителями типа «УК-ВК»

Также модули «РМ-К» можно применять для управления релейными усилителями типа «УК-ВК».

Вот только опять же — «УПН» не засунуть внутрь «УК-ВК».

Для всех устройств, запуск которых осуществляется подачей напряжения 12/24В, тоже подойдут эти модули.

АМП-4.

Стоит2480р.

Это адресная пожарная метка, аналогичная по функционалу расширителю «С2000-4» ИСБ Болид, содержащая шлейфа, релейные выходы и транзисторными выходы.

Назначение в РЭ описано очень просто:

С точки зрения наличия выходов для управления инженерными системами адресная метка «АМП-4» представляет собой два модуля с транзисторным выходом «РМ-1К» и один модуль с силовым релейным выходом «РМ-1С» — только максимальный ток слабее.

Этой адресной меткой удобно обеспечить подключение группы до 4-х нормально открытых противопожарных клапана ОЗК (огнезадерживающих).

Использование выходов с контролем целостности аналогичное (с учетом максимального тока 0,5А):

Пример подключения световых оповещателей (только до 8 штук):

Также, как и при помощи «С2000-4», можно осуществить подключение в систему безопасности шкафа управления системами противопожарной защиты: (дымоудаления, фрамуг и т.п).

Существуют рекомендации по подключению шкафа управления вентилятором (ШУВ) к ППКОП «С2000-4»:

Применение адресного модуля «АМ-4» будет аналогично.

АМП-10.

Стоит2674р.

Эта адресная пожарная метка, аналогичная «АМП-4», но только больше шлейфов и немного другие выходы.

Отличаются только неконтролируемые выходы: вместо одного силового с перекидными контактами имеются два слабых выхода:

Зачем могут понадобиться оптоэлектронные реле не смог придумать. Для электронных замков системы контроля доступа?
