Проверка датчика распредвала газель

Артикул датчика распредвала

Артикул, от латинского слова. articulus (раздел, статья) — означает тип, род устройства, датчика. Он имеет цифровое или буквенное обозначение для кодирования раздела, подраздела, главы. В нынешнее время применяется как обозначение марки или его кода, применяемого в справочниках и каталогах запчастей агрегатов и узлов.

В каталогах, справочниках артикул датчика распредвала имеет обычно семизначный номер: 406.3847050. Первые цифры доточки означают модель базавогоавгрегата. Первые две цифры после точки оззначают номер группы изделия. Следующие две цифры кодируют номер подгруппы. Оставшиеся три последние цифры означают порядковый номер устройства (изделия).В нашем случаи — датчик распредвала.

Артикул (Каталожныйномер) помогает систематизировать выпускаемое изделие и оегче его находить среди ему подобных.

Каталожные номера (Артикулы) датчика распредвала для различных двигателей:

  • Для двигателей 406,409,4213 — 406.3847050, 406.3847050-06, ДФ-1, 25.3847, 36.3847, 24.3847, 49.3855, PG-3.1 0232103006
  • Для моторов 40904 УАЗ, 40524,40525 ГАЗ ЕВРО-3 — 40904.3847000, 0 232 103 048 «Cartronic», Ref.0232103048 Ctr
  • Для движков 40911 УАЗ 452, УМЗ А-274 ГАЗ — BOSCH 0 232 103 097, 40904.3847000-01

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен. Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

  • Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
  • Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
  • Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
  • Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
  • Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Детонации

Детонация представляет собой несанкционированное возгорание топливовоздушной смеси в цилиндрах силового агрегата. Если мотор долгое время работает в таком режиме, это может привести к большим вибрациям, а также высоким нагрузкам на компоненты ДВС. В конечном итоге это способствует более ускоренному износу частей мотора, в частности, речь идет о поршнях агрегата, прокладке ГБЦ, кольцах и т.д. Моторный датчик детонации монтируется с правой части БЦ, сам по себе — это пьезоэлектрический регулятор.

Основными составными частями устройства считаются кварцевый пьезовый компонент, а также инерционная масса. Когда ДВС работает, многие его компоненты вибрируют. Из-за детонации в системе образуются более высокие вибрации, в результате чего в силовом агрегате резко возрастают амплитуды напряжения электрических импульсов. Сами же импульсы передаются на ЭБУ.

В соответствии с полученными сигналами от контроллера, ЭБУ осуществляется корректировку угла опережения зажигания до того момента, пока детонация не прекратится. Если ломается сам элемент или одна из электроцепей, ЭБУ сообщит об этом автовладельцу посредством светового индикатора на приборной панели.

Уроки 406го

Электрооборудование автомобиля с двигателем ЗМЗ-4062.10 можно условно разбить на две группы.

Случай первый

В инструкции ГАЗа сказано, что при пуске двигателя нельзя нажимать на педаль газа. А почему нельзя? Да потому, что если вы нажмете более чем наполовину ее хода, то включается режим продувки цилиндров! Воздух в цилиндры поступает, а топливо — нет. Когда вы так секунд 5-10 продуете цилиндры, на отпуске педали газа двигатель заведется.

Случай третий

Во всех случаях попадания воды на контакты, соединения, приборы надо сушить, проветривать, применять современные вытеснители влаги и, естественно, капитально устранить все возможные попадания влаги на электросистему. Устраивать генеральную мойку двигателя и подкапотного пространства тоже надо умеючи. Лучше посоветоваться на СТО.

Все инжекторные и некоторые карбюраторные автомобили оснащены датчиком положения коленвала (ДПКВ) и выход его из строя приводит к не возможности запуска двигателя, неустойчивой работе. Для того чтобы определить неисправность датчика положения коленвала нужно знать его устройство и как он работает.

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Где датчик распредвала устанавливается ?

В этом разделе описано место монтажа датчика распредвала на 405, 406, 409, 4213, 4216 двигателе автомобилей УАЗ и Газель.

  • Сенсор монтируется на движке с левого боку:
    • ЗМЗ 4062.10, ЗМЗ 409.10, ЗМЗ 405.10 — сзади на ГБЦ;
    • УМЗ 4213.10, УМЗ 420.10 — на передней крышке шестерен распределительного вала.
  • При монтировании корпус датчика герметизирует резиновое кольцо. Сенсор прижимается болтиком М6х12.
  • Зазор между торцом датчика и загибом штифта-отметчика может составлять 0,5-1,2 мм. Его можно откорректировать при монтировании выпускного распределительного вала.
  • Соединение преобразователя с проводами осуществляется с использованием трех контактной колодки с рамочной пружиной.
  • Для того, чтобы защитить сигнализирующую линию датчика (вывод 2) от помех автомобильной электрики, он изготовлен экранированным.

Где стоит датчик распредвала на двигателях УМЗ 4213, 4216.

На моторах УМЗ 4213, 4216 датчик распредвала устанавливается в передней части двигателя, слева, на крышке шестерен распредвала.

Номинальный зазор между торцом датчика и штифтом-отметчиком должен быть в пределах 0,7-1,5 мм.

Где находится датчик коленвала ?

В этом разделе указано место, где находится датчик коленвала двигалки 405, 406, 409, 4213, 4216. Представлена конкретная точка установки приборчика.

Он смонтирован в передней части сердца машины, справа, внизу на выступе передней крышки блока цилиндров. Прикреплен метизом М6 под голову 10. Нормальный промежуток меж его торцом и зубчиком диска синхронизации обязан равняться 0,5-1,2 мм. Для его стабильного функционирования установите зазор 0,8 мм. Для этого необходимо прошлифовать посадочное место прибора наждачной бумагой. К связке проводков датчик коленвала подключается с поддержкой трехконтактной розетки с рамочной пружиной.

Где стоит ДПКВ на движке УМЗ 4213, 4216

Hасположение датчика коленвала организовано в передней части двигалки, справа, на фланце крышки шестерен распредвала. Номинальный зазор между торцом приборчика и зубом диска синхронизации находится в пределах 0,51-2 мм.

Видео – обзор датчика коленвала.

Устройство ДПРВ

Прибор часто называют датчиком фазы. Он находится справа в торцевой части блока головки цилиндров двигателя, если стоять напротив ветрового стекла. Крепится прибор одним болтом. ДПРВ представляет собой пластиковый цилиндр с ушком, в котором есть отверстие с бронзовым кольцом.

Ушко делит цилиндрический корпус на две части, одна из которых входит в проём головки блока цилиндров, а вторая часть находится снаружи с кабелем и разъёмом на его конце. Внутри корпуса находится металлический сердечник в обмотке, то есть соленоид. К катушке двумя проводами подведено низковольтное питание (+ и –), третий провод соединён с сердечником. На разъём одета приёмная фишка с кабелем, соединённым с ЭБУ.

История одного автомобиля Волга ГАЗ 3102: Проверка датчика фазы распредвала

Неисправность датчика фазы распредвала очень трудно определить без диагностического оборудования. При неисправном датчике двигатель будет работать в нештатном режиме, попарно — параллельной подачи бензина. Заметно возрастет расход топлива. Так как каждая форсунка будет срабатывает в два раза чаще. Плюс к этому двигатель потеряет былую резвость, будет заметен небольшой провал при наборе скорости.

В такой ситуации надо поменять датчик на новый. Так как датчик расположен в доступном месте, а его крепление состоит из одного болта, то это не составит труда.

Проблема состоит в том чтобы:

И в первом и во втором случае датчик надо будет проверить на исправность.

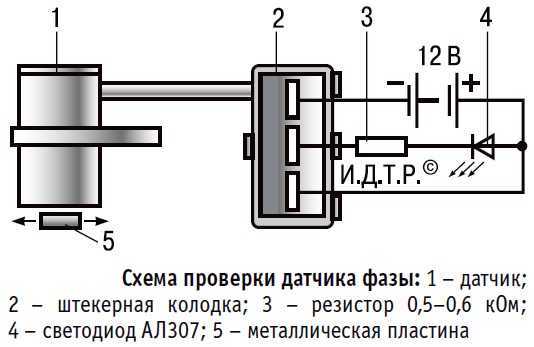

ПРОВЕРКА ДАТЧИКА

1. Снять датчик с автомобиля2. Очистить его от грязи3. Собрать схему

Для этого понадобится:

— Светодиод (лучше всего использовать светодиод, предназначенный для автомобилей, в котором уже встроено сопротивление)

— АКБ или блок питания по характеристикам аналогичный АКБ (я использовал китайский адаптер на 12Вольт)

ПРОВЕРКА

1. Собрать все компоненты схемы

3. Приблизить отвертку к торцу датчика, в это время проверочный светодиод должен загореться.

Если светодиод не загорелся то это означает что датчик не рабочий и требуется его замена на новый.

Температуры воздуха

Температурный контроллер устанавливается на ресивере мотора, его соединение должно быть герметичным. Это устройство обеспечивает контроль теплового состояния агрегата. В некоторых случаях симптомы неисправности данного элемента могут быть устранены путем обеспечения более лучшей герметичности соединения.

По своему устройству этот контроллер представляет собой стабилитрон (полупроводниковый). Его питание осуществляется от 5 вольт, поэтому девайс подключается к блоку управления (автор видео — Будни Газелиста).

ДТОЖ или датчик температуры охлаждающей жидкости монтируется на корпусе термостата. Устройство должно быть подключено наиболее герметично, поэтому для более качественного соединения используется герметик. Предназначение элемента заключается в контролировании теплового состояния силового агрегата.

Регулятор температуры охлаждения двигателя являет собой полупроводниковый стабилитрон, имеющий функцию обратного включения и питающийся от ЭБУ. Если девайс выйдет из строя, вероятнее всего, на приборной панели будет демонстрироваться неправильная температура мотора.

Датчик положения дроссельной заслонки монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Уровень выходного сопротивления девайса может меняться с учетом того, насколько сильно открыт дроссель. Что касается электропитания, то питается регулятор при помощи кабеля, подключенного к блоку управления. Непосредственно само подключение контроллера к колодке проводов осуществляется при помощи специального трехконтактного разъема с фиксатором. Если регулятор выходит из строя, вам необходимо просто отсоединить крепление и отключить проводку, после чего произвести замену.

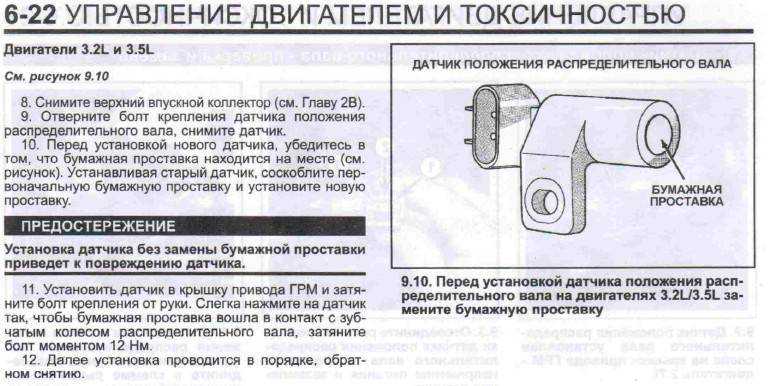

Как заменить датчик распредвала на ЗМЗ 406

  • Отключаем от системы автомобиля аккумуляторную батарею, чтобы сбить дампы памяти с ЭБУ двигателя. В противном случае после замены устройства новой детали двигателю потребуется гораздо больше времени для самодиагностики и подстройки под рабочий режим – обороты на холостом ходу будут плавать;
  • Далее находим сам датчик. Расположен контрольный прибор напротив 4 цилиндра двигателя, по правую сторону от ГБЦ. Для начала демонтируем всю проводку, подключаемую к измерительному прибору, а затем с помощью гаечного ключа откручиваем фиксирующий хомут или болты, крепящие датчик в раме двигателя;
  • После успешного демонтажа зачищаем посадочное место прибора от следов старого герметика и при необходимости устраняем следы коррозии на контактах, а также поврежденную магистральную проводку, ведущую к датчику;
  • В завершение процедуры перебираем старый датчик или монтируем новую деталь. Установка элемента осуществляется по данной инструкции в строго обратном порядке.

После замены датчика распредвала необходимо обратно подключить АКБ и завести автомобиль. В случае успешной подачи зажигания на двигатель, мотор требуется оставить на 5-10 минут при работе на холостом ходу – если двигатель не заглох и успешно вышел на рабочую температуру, то процедура ремонта была произведена успешно.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

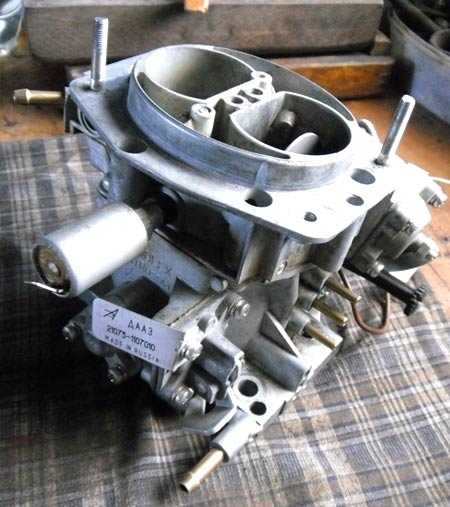

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Технические характеристики

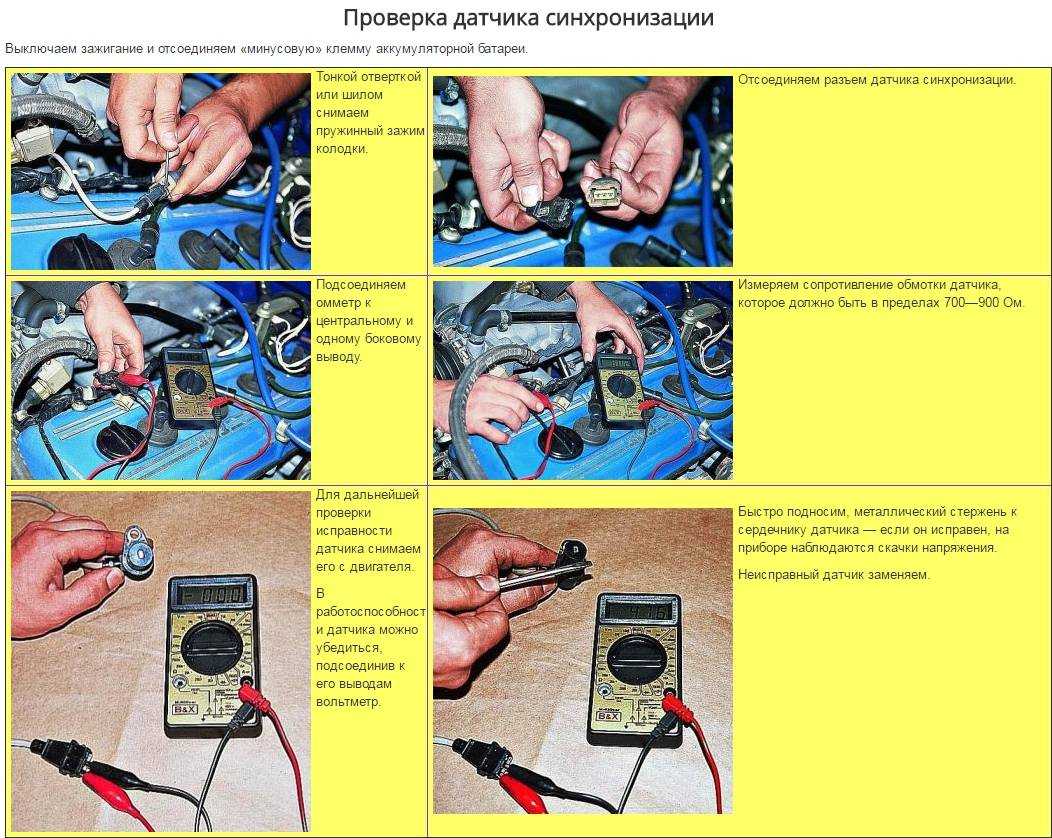

  • Сопротивление датчика коленвала посреди клемм 2-1 равно 880-900 Ом
  • Наименьшее отклонение импульса переменного напряжения между клеммами 2 и 1, при оборотах синхронного диска 20 об/мин (20Гц) и промежутке посреди датчика и круга с зубьями 1,5 мм, и сопротивлении нагрузки 10 кОм — не меньше 0,2 В.
  • Наибольший размер импульса переменного напряжения между штырями 2 и 1, при скорости вращения синхронного диска 6000 об/мин (6000Гц) и промежутке посреди торца прибора и синхронного диска 0,5 мм, сопротивлении нагрузки 100 кОм — не больше 250 В

Конструкция ДПКВ несложна, и состоит из небольшого количества элементов. В частности, его основным элементом является намагниченный стальной сердечник, на который намотан тонкий медный провод. Сверху же их прикрывает пластмассовый (пластиковый) корпус. Естественно, что в медной обмотке все провода изолированы между собой (это может быть реализовано по-разному, например, посредством компаундной смолы или обычной изоляции из ПВХ или другого материала).

Итак, что это за контроллер и в чем заключается его предназначение? Где найти устройство для того, чтобы произвести его замену? Каковы основные признаки неисправности девайса? Ответы на эти вопросы мы дадим ниже.

На двигателе 8 или 16 клапанов ДПКВ предназначен для выполнения не контролирующих опций, а для осуществления синхронизации фаз по впрыску бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому в случае поломки контроллера это может привести к тому, что различные системы транспортного средства будут функционировать не слаженно. А это значит, что нормальная работа двигателя будет невозможной.

ВАЗ 2112 датчик коленвала

Сам по себе датчик коленвала ВАЗ 2110 являет собой устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубчиков на задающем диске. Этот диск монтируется на шкив привода генератора, а рядом с ним устанавливается сам контроллер. На шкиве расположено 58 зубчиков, между которыми расположена впадина размером на 2 зубца.

Конструкций устройств такого типа довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, однако его срабатывание осуществляется в результате прохождения постоянного магнита.

ЗМЗ 406 — это марка двигателя внутреннего сгорания (ДВС). Двигатели изготавливались на Заволжском моторном заводе (ЗМЗ) все 90-е годы прошлого века. Мотор стал первым в истории машиностроения России инжекторным 16-ти клапанным двигателем с электронным блоком управления (ЭБУ). ЭБУ управляет всеми рабочими процессами пользуясь данными различных измерительных приборов. Одним из них является датчик положения распредвала двигателя ЗМЗ 406 (ДПРВ). Двигатели ЗМЗ 406 массово устанавливались на такие автомобили как Волга, Соболь, Газель и РАФ, которые до сих пор встречаются на дорогах России.

Газ 31105 с двигателем ЗМЗ 406:
