Как проверить датчик коленвала змз 406: распиновка, схема, принцип работы

Плохое контактирование

Одной из основных причин проблем с напряжением питания датчика коленвала ЗМЗ 406 может быть плохое контактирование. Плохой контакт может возникать по разным причинам, включая окисление контактов, износ или повреждение разъемов, неправильное подключение проводов и другие факторы.

Плохое контактирование может приводить к снижению или полному отсутствию напряжения питания на датчике коленвала, что в конечном итоге приводит к неправильной работе двигателя или его полной остановке.

Для решения проблемы с плохим контактированием необходимо провести следующие действия:

Проверить состояние разъемов и контактов. Окисление контактов может быть удалено с помощью специальных средств для очистки контактов.
Проверить состояние проводов. Провод может быть поврежден или оборван, что также может вызывать проблемы с контактированием. В случае повреждения провода необходимо его заменить.
Проверить правильность подключения проводов. Неправильное подключение проводов может привести к плохому контактированию и неправильному напряжению питания на датчике коленвала. Проверьте правильность подключения проводов и при необходимости внесите корректировки.
Проверить состояние предохранителей. Плохое контактирование может быть связано с перегоревшим предохранителем. Проверьте состояние предохранителей и при необходимости замените их.

После проведения вышеуказанных действий необходимо проверить работу датчика коленвала и убедиться, что проблема плохого контактирования была полностью устранена.

Неисправность датчика коленвала

Неисправность датчика коленвала может привести к серьезным проблемам в работе двигателя и снижению его производительности. В случае возникновения проблем с датчиком коленвала, рекомендуется следующие шаги для их выявления и устранения.

Проверьте подключение: убедитесь, что кабель датчика коленвала правильно подключен и не поврежден. Проверьте наличие коррозии на контактах и осуществите необходимые чистки или замены.
Проверьте сопротивление проводов: используя мультиметр, измерьте сопротивление проводов датчика коленвала. Если значение сопротивления не соответствует норме, замените провода.
Проверьте сигнал: используя осциллограф или мультиметр, проверьте наличие сигнала от датчика коленвала. Если сигнал отсутствует или некорректный, замените датчик.
Проверьте крепление датчика: убедитесь, что датчик коленвала правильно закреплен и надежно фиксируется. Проверьте состояние крепежных элементов и, при необходимости, замените их.
Проверьте целостность сигнальной пластины: осмотрите поверхность сигнальной пластины датчика коленвала на наличие повреждений или износа. При обнаружении проблем, замените датчик.

Если после выполнения всех перечисленных выше шагов проблема не была устранена, рекомендуется обратиться к специалисту для более детальной диагностики и решения проблемы с датчиком коленвала.

Описание датчиков системы управления двигателем ЗМЗ

Двигателем ЗМЗ производства Заволжского моторного завода оснащаются автомобили Газель и Волга. Силовые агрегаты такого типа оснащаются множеством различных датчиков и контроллеров, о предназначении которых должен знать каждый автовладелец. Что представляет собой ДМРВ, ДТОЖ, ДПКВ и другие регуляторы на ЗМЗ 406, вы можете узнать из этого материала.

Нитевой или пленочный датчик массового расхода воздуха на движках ЗМЗ 402, ЗМЗ 405, ЗМЗ 409 фиксируются на одной стороне к дросселю, а на другой — к воздушному фильтрующему элементу. Крепится он с использованием резиновых шлангов и фиксаторов. Предназначение элемента заключается в определении массы воздушного потока, который засасывается мотором. К колодке проводов ЭБУ устройство подсоединяется благодаря специальной контактной розетке. В зависимости от модели силового агрегата, на компоненте может располагаться специальный потенциометр, необходимый для регулировки содержания СО.

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Место монтажа регулятора давления моторной жидкости

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Температуры воздуха

Температурный контроллер устанавливается на ресивере мотора, его соединение должно быть герметичным. Это устройство обеспечивает контроль теплового состояния агрегата. В некоторых случаях симптомы неисправности данного элемента могут быть устранены путем обеспечения более лучшей герметичности соединения.

По своему устройству этот контроллер представляет собой стабилитрон (полупроводниковый). Его питание осуществляется от 5 вольт, поэтому девайс подключается к блоку управления (автор видео — Будни Газелиста).

ДТОЖ

ДТОЖ или датчик температуры охлаждающей жидкости монтируется на корпусе термостата. Устройство должно быть подключено наиболее герметично, поэтому для более качественного соединения используется герметик. Предназначение элемента заключается в контролировании теплового состояния силового агрегата.

Регулятор температуры охлаждения двигателя являет собой полупроводниковый стабилитрон, имеющий функцию обратного включения и питающийся от ЭБУ. Если девайс выйдет из строя, вероятнее всего, на приборной панели будет демонстрироваться неправильная температура мотора.

ДПДЗ

Датчик положения дроссельной заслонки монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Первая группа

Определяет принадлежность двигателя «4062.10» к современному направлению в двигателестроении — распределенному впрыску топлива с электронным управлением. Это микропроцессорный блок управления (БУ), электромагнитные форсунки, многочисленные активные датчики, реле, электробензонасос и другие.С момента поворота ключа зажигания водителю остается только считывать информацию по приборам.

Микропроцессорная система управления работой двигателя сегодня довольно отработана и надежна. В практике работы нашей станции были 2-3 случая, когда автомобиль приезжал на «лямке» — отказал БУ или бензонасос. Автомобилей, укомплектованных «402-м» двигателем, с отказавшим в работе транзисторным коммутатором было значительно больше.

В новом двигателе, в его схеме управления заложены функции самодиагностики и самолечения. Любой автолюбитель, изучив инструкцию, может самостоятельно и уверенно общаться с электроникой, узнавать о возникших неисправностях, доезжать до места назначения, а потом уже ремонтироваться.

В этом месте нашего урока я прошу С. Н. Вершинина показать, как это сделать на практике. Мы открываем капот «Волги» ГАЗ-3102, усаживаемся на передние кресла, включаем зажигание. Контрольная лампа вспыхивает и гаснет. Значит, система диагностики подтверждает исправность автомобиля. Тогда «делаем» неисправность сами: снимаем клеммы с датчика температуры ОЖ. Включаем зажигание — лампа горит и не гаснет. Делаем вид, что неисправность не заметили и включаем систему самодиагностики. Для этого отключаем на 10-15 секунд аккумуляторную батарею и вновь подключаем ее. Находим под капотом справа на щитке передка кабины колодку системы самодиагностики и обычной канцелярской скрепкой замыкаем контакты (рис. 1).

Включаем зажигание. Контрольная лампа трижды повторяет нам код «1-2» (одно короткое включение 0,5 с, пауза около 1,5 с и два коротких включения). Система диагностики просигналила этим кодом, что она исправна, и далее «мигнула» нам кодом «2-2», повторив его трижды. По карте кодов неисправностей этот сигнал как раз и означает неисправность датчика, с которого мы сняли клеммы.

Провоцируем подобным образом целую кучу неисправностей. Безошибочно электроника все их нашла и добросовестно нам мигнула условными сигналами.

Всего она может обнаружить несколько десятков разных неисправностей. Некоторые неисправности система управления не просто обнаруживает, но и «лечит», автоматически переключаясь на резервный режим работы. Двигатель ухудшит некоторые свои показатели, но до места довезет. Этот двигатель может продолжать движение даже на двух цилиндрах.

Запомнить все эти манипуляции с кодами автолюбителю нелегко, да и не надо. Проще усвоить принципы поиска, потренироваться для верности в гараже или на СТО, а таблица кодов неисправностей должна быть в инструкции к автомобилю. К сожалению, ГАЗ посчитал эту информацию лишней для автолюбителей. Такую оплошность поспешили исправить на Заволжском моторном заводе, выпустив в 1996 году «Руководство по ремонту двигателя ЗМЗ-4062.10», которым мы и воспользовались при поиске кодов неисправностей.

Теперь о том, чего еще нет в инструкциях, а знать полезно каждому владельцу автомобиля с новым двигателем.

Как проверить ДПКВ на работоспособность?

Проверить работу ДПКВ можно тремя способами:

Диагностика датчика положения коленвала омметром

С помощью омметра можно проверить обмотку регулятора, чтобы измерить значение сопротивления. Если омметр недоступен, можно использовать мультиметры. В результате диагностики на исправном датчике значение сопротивления должно быть в пределах 550-750 Ом.

Сам процесс тестирования заключается в измерении сопротивления катушки индуктивного регулятора. Если это оборудование выйдет из строя, неисправность повлияет на параметр рабочего сопротивления. Поэтому перед началом проверки следует установить соответствующий диапазон и провести диагностику правильной работы прибора с помощью измерительных датчиков.

Метод проверки датчика коленвала омметром считается наиболее простым в исполнении, но стопроцентного результата не дает.

Николай Ваганов продемонстрировал процедуру диагностики датчика коленвала с помощьюмультиметр.

Комплексная диагностика датчика положения коленвала

Если есть какие-либо признаки неисправности датчика коленчатого вала, можно использовать сложный метод проверки. Этот метод диагностики сложен по исполнению, но более точен. Для его изготовления понадобится набор устройств и аксессуаров, которые есть не на каждой СТО.

Для выполнения задания вам потребуются:

мегомметр;
устройство преобразования сети, которое будет использоваться для декодирования информации;
Традиционный пример измерителя индуктивности;
Мультиметр или цифровой вольтметр.

При проведении комплексной диагностики датчика коленвала рекомендуется поддерживать температуру в пределах 20-22 градусов. Это условие необходимо для обеспечения правильных значений, которые будут выдаваться устройством.

Особенности комплексной диагностики устройства:

С помощью омметра или другого тестера проводится диагностика значения рабочего сопротивления.
Величина индуктивности измеряется на обмотке регулятора индуктивностью. Если датчик Полученное значение должно быть в пределах 250-400 мГн.
Затем проводится процедура измерения величины сопротивления изоляционного слоя. При подаче напряжения 500 В значение рабочего параметра должно составлять примерно 20 мОм. Сетевой трансформатор потребуется в случае периодического намагничивания регулятора. Если устройство исправное, все значения, полученные в результате теста, будут в указанных пределах.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что проверяется не только элемент коленчатого вала, но и его конструкция при работе двигателя. Суть диагностики заключается в подключении осциллографа к контроллеру и контроле сигналов с помощью пиктограмм, которые от него отходят. Во время проверки отключать датчик от привода не требуется, так как все операции будут выполняться при работающем двигателе.

Провод с черной клеммой подключается к массе или «массе» силового агрегата автомобиля.
Затем байонетный щуп устанавливается на сигнальные штыри самого контроллера. Подключение происходит параллельно. Чтобы идентифицировать выходной сигнал, соответствующий разъем должен быть помечен буквой A.
Следующим шагом будет подключение второго щупа диагностического прибора. Разъем подключается к аналоговому входу через компьютер или ноутбук. Программное обеспечение должно быть предварительно установлено и настроено на другом устройстве.
Когда все электрические цепи подключены правильно, сигнал осциллографа появится на экране компьютера. Он будет построен в виде графика. Импульсное напряжение задается на входе диагностируемого контроллера.
Для диагностики устройства необходимо указать специальный режим вывода графика. Этот режим называется индуктивным коленчатым валом. После настройки всех параметров установка запускается. Затем отслеживаются все параметры контроллера.

Если от контроллера поступит импульс, не соответствующий номинальным параметрам, генератор будет явно дергаться. Могут возникнуть трудности при запуске двигателя.

Появление таких неисправностей при контроле выходных импульсов от контроллера укажет на следующие проблемы:

недоработки конструкции контроллера;
повреждение элемента, предназначенного для взаимодействия с валом синхронизатора;
сбои в работе зубных рядов.

Канал «Диагностика автомобилей» рассказал об особенностях тестирования ДПКВ с помощью карманного осциллографа.

Описание

Датчик синхронизации (положения к/вала)** дв.4213,406,409,514, ЯМЗ (ГАЗ, УАЗ) «АвтоТрейд» / 403.3847 (аналог 23.3847, 406.3847060-01, 0 261 210 113)

артикул 403.3847 (аналог 23.3847, 406.3847060-01, 0 261 210 113);
есть в наличии и доступен для покупки;
цена по состоянию на 28.10.21 — 519 рублей;
доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Выпадение напряжения на проводах

Выпадение напряжения на проводах является одной из возможных причин проблем с питанием датчика коленвала ЗМЗ 406. Это может привести к неполадкам в работе двигателя и снижению его эффективности.

Если напряжение падает на проводах, могут возникнуть следующие проблемы:

Неправильная работа датчика коленвала: При недостаточном напряжении датчик может не получить достаточно энергии для правильной работы, что может привести к неправильному определению положения коленчатого вала, ошибкам в работе системы зажигания и топливоподачи.
Неисправность системы зажигания: При падении напряжения на проводах, система зажигания может не получить достаточно энергии для надлежащего разряда свечей зажигания, что может привести к пропускам зажигания, снижению мощности двигателя и повышенным выбросам вредных веществ.
Повышенный расход топлива: Неправильная работа датчика коленвала и системы зажигания может привести к неправильной смеси топлива и воздуха, что в свою очередь может повысить расход топлива.

Для решения проблемы выпадения напряжения на проводах рекомендуется провести следующие действия:

Проверить состояние проводов и соединений: Проследите за тем, чтобы провода, подключающие датчик коленвала и систему зажигания, были в хорошем состоянии и правильно закреплены. При необходимости замените старые провода.
Проверить состояние аккумуляторной батареи: Низкий заряд аккумуляторной батареи может привести к падению напряжения на проводах. Проверьте состояние и заряд аккумуляторной батареи, при необходимости замените ее.
Проверить состояние генератора: Неисправный генератор может не обеспечивать достаточное напряжение на проводах. Проверьте состояние и работу генератора, при необходимости замените его.

В случае, если проблема с падением напряжения на проводах остается, рекомендуется обратиться к квалифицированному автомеханику или электронику для диагностики и ремонта системы питания двигателя.

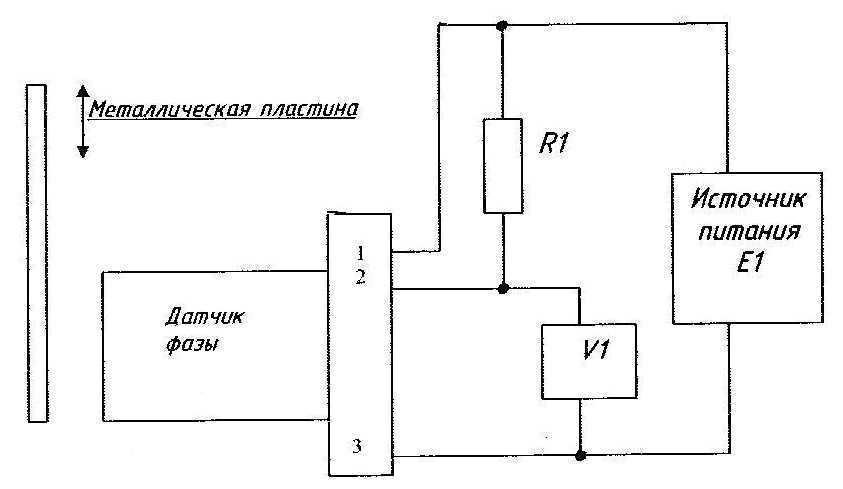

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Проверка датчика синхронизации 23.3847 двигателя ЗМЗ-409, аналоги

На двигателе ЗМЗ-409 датчик положения коленчатого вала (ДПКВ), он же датчик синхронизации, установлен в приливе передней крышки цепи распределительного вала. Датчик предназначен для синхронизации электронного управления электромеханизмами двигателя с работой его механизма газораспределения, и обеспечивает формирование импульсных сигналов для циклового, тактного и углового управления впрыском топлива и зажиганием двигателя.

Общее устройство, принцип работы и аналоги датчика положения коленчатого вала 23.3847.

Датчик 23.3847 индуктивного типа, он состоит из : цилиндрического корпуса с чувствительным элементом, который конструктивно представляет собой намагниченный сердечник с установленной на нем обмоткой из медного провода на изолированной катушке, основания с фланцем и отверстием крепления, кабеля в экранированный оболочке, трехконтактной вилки соединителя опрессованной на кабеле.

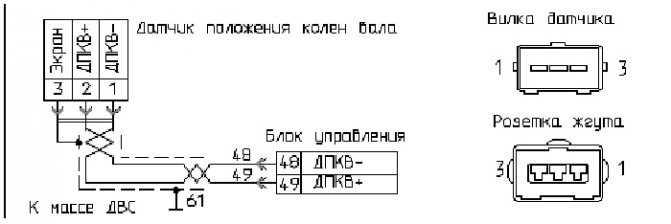

Датчик имеет полярность по схеме включения, то есть его обратное включение будет равносильно его неисправности. Работая в паре с диском синхронизации, датчик определяет частоту вращения и угловое положения коленчатого вала двигателя и синхронизирует работу электронного блока управления ЗМЗ-409 с рабочим процессом двигателя.

При прохождении зубьев диска синхронизации мимо торца магнита на выводах обмотки датчика возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Одновременно датчик обеспечивает выдачу угловых импульсов синхронизации от зубьев диска, то есть размечает оборот коленчатого вала на угловые отметки. Угловая длительность одного зуба, включая интервал до следующего, составляет 6 градусов положения коленвала.

Диск синхронизации имеет вырез размером в два полных зуба. Начало двадцатого, после выреза, зуба диска совпадает с верхней мертвой точкой первого цилиндра. При его прохождении датчик формирует импульс, по которому блок управления и определяет, что поршень первого цилиндра находится в верхней мертвой точке.

Аналоги датчика положения коленчатого вала 23.3847 : датчик синхронизации ДС-1 406.3847060-01 и датчик синхронизации Bosch DG-6 0 261 210 113. Датчики несколько отличаются по внешнему виду, у датчиков 23.3847 и ДС-1 выход кабеля повернут на 90 градусов по отношению к оси крепежного отверстия датчика, а у Bosch DG-6 выход кабеля направлен в противоположную от крепежного отверстия сторону.

Проверка датчика положения коленчатого вала 23.3847 двигателя ЗМЗ-409.

Предварительно датчик синхронизации проверяется прямо на двигателе. Подсоедините один щуп тестера, включенного в режиме омметра, к центральному выводу колодки жгута проводов датчика, а второй щуп — к любому боковому выводу. Сопротивление обмотки датчика должно быть в пределах 700-900 Ом.

Для окончательной проверки датчик синхронизации необходимо снять с двигателя. После чего присоедините к его выводам тестер, включенный в режиме измерения напряжения. Быстро поднесите к сердечнику датчика металлический предмет, например отвертку или пинцет.

Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, то датчик неисправен и его нужно заменить. После установки нового датчика синхронизации набором щупов проверяется зазор между торцом его стержня и зубьями диска синхронизации. Зазор должен быть 1-1.5 мм, он задан конструкцией датчика и не регулируется.

Как проверить и заменить датчик синхронизации ЗМЗ-409

Датчик положения коленчатого вала (синхронизации) типа (2612.1.113 BOSCH или 406.3847113) индуктивного типа предназначен для определения углового положения коленчатого вала двигателя, синхронизации работы контроллера с рабочим процессом двигателя и определения частоты вращения коленчатого вала.

Конструктивно датчик (рис. 1) представляет собой стержневой магнит 3, на котором установлена обмотка 1.

рис. 1

При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала.

Два зуба на диске отсутствуют, при прохождении впадины на диске мимо магнита формируется импульс, по которому контроллер определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей работа системы зажигания невозможна.

Блок управления занесет в память код неисправности и включит лампу сигнализации КМСУД на приборной панели.

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.

Отсоединяем разъем датчика синхронизации.

Подсоединяем омметр к центральному и одному боковому выводу.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.

Для дальнейшей проверки исправности датчика снимаем его с двигателя.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр.

Быстро подносим, металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.

Неисправный датчик заменяем.

Снятие датчика синхронизации

ис. 8

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя.

Вынимаем датчик из отверстия.

Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз.

Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

Зазор должен быть в пределах 1—1,5 мм.

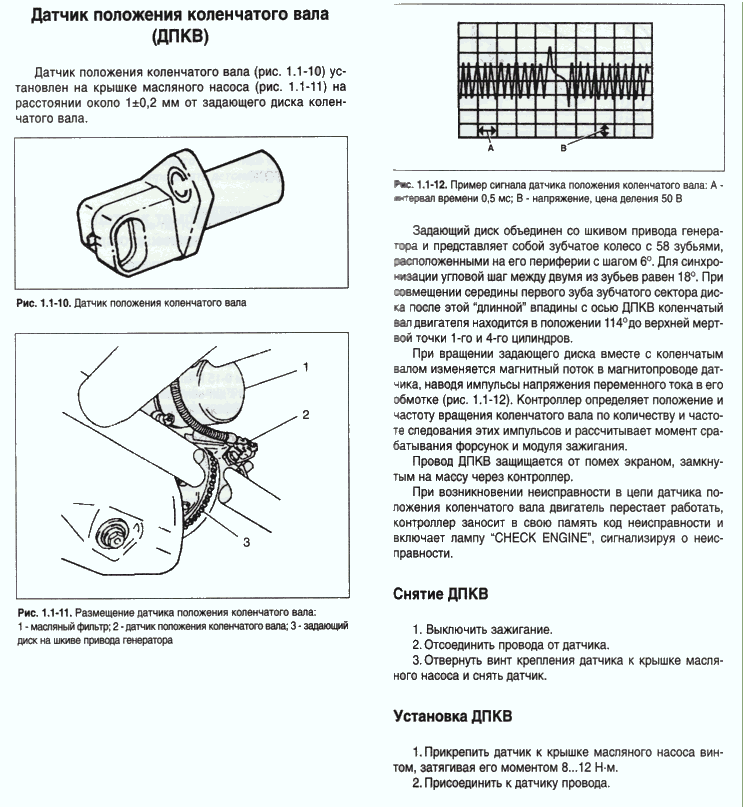

Работа датчика коленвала ЗМЗ 406

Датчик коленвала на двигателях ЗМЗ 406 предназначен для измерения оборотов коленчатого вала. Он играет важную роль в работе двигателя, так как предоставляет информацию о положении коленвала, которая нужна для правильной работы системы впрыска топлива и зажигания.

Датчик коленвала ЗМЗ 406 находится на блоке цилиндров двигателя и состоит из магнитного датчика, вращающейся мишени и электронных компонентов. Магнитный датчик генерирует сигналы, которые преобразуются в электрические импульсы и передаются в электронную систему управления двигателем.

Работа датчика коленвала ЗМЗ 406 начинается с момента включения зажигания. При вращении коленвала магнитный датчик обнаруживает изменение магнитного поля, и это приводит к генерации сигналов. Частота и форма этих сигналов зависят от скорости вращения коленвала.

Сигналы, полученные от датчика коленвала, используются электронной системой управления двигателем для определения времени впрыска топлива и зажигания. Благодаря этому, двигатель работает более эффективно и обеспечивает бесперебойную работу автомобиля.

Работа датчика коленвала ЗМЗ 406 может быть нарушена при различных неисправностях, таких как обрыв проводки, загрязнение датчика или неисправность электронных компонентов. В случае неисправности датчика, могут возникнуть проблемы с запуском двигателя, неравномерная работа, потеря мощности и ухудшение динамики автомобиля.

В случае возникновения подозрений в неисправности датчика коленвала ЗМЗ 406, рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Профессионалы смогут проверить работу датчика, выявить и устранить возможные проблемы, которые могут повлиять на работу двигателя.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Принцип работы датчика синхронизации ЗМЗ 406 инжектор

Датчик синхронизации в двигателе ЗМЗ 406 инжектор выполняет важную функцию, обеспечивая правильное время впрыска топлива в цилиндры.

Основной принцип работы данного датчика основан на измерении положения поршня. Датчик расположен на распределительном валу двигателя и работает совместно с датчиком фазы, который отвечает за определение положения коленчатого вала.

Для определения положения поршня датчик синхронизации использует эффект Холла. Внутри датчика находятся постоянный магнит и залежи ферромагнитного материала. При движении поршня эти залежи меняют свое положение относительно магнита, что приводит к изменению магнитного поля.

Датчик синхронизации ЗМЗ 406 инжектор выдает аналоговый сигнал, которая преобразуется в цифровой сигнал и поступает на электронный блок управления двигателем. По этому сигналу блок управления определяет положение поршня и рассчитывает время впрыска топлива.

Важно отметить, что правильная работа датчика синхронизации критически важна для оптимальной работы двигателя. Если датчик неисправен или его сигнал искажен, это может привести к неправильному впрыску топлива и, как следствие, к ухудшению производительности и экономичности двигателя

Неисправности датчика коленвала двигателя

В этом разделе описаны возможные неисправности датчика коленвала и методика их устранения. Приведены конкретные параметры.

Неисправности датчика коленвала двигалки 409	Способы устранения
1.Нестабильное вращение нагретого движка на порожних оборотах. Лампа чек хаотично загорается при функционирующем агрегате. Самопроверка компьютера принимает код 53.	Проверьте установочный зазор меж ДПКВ и синхронным диском. Он вынужден равняться 0,5-1,2. Правильнее выставить 0,8-0,9 мм. Для этой цели нужно счистить немного посадочное место прибора на выступи крышки. Очищение производить с поэтапной проверкой зазора.. Отремонтируйте вероятные торцевые биения шкива кардана Поменяйте электро датчик на рабочий. Обследуйте соединение экрана с корпусом движителя Протестируйте и устраните поломку высоковольтных проводов сферы поджигания
2.Бензодвигатель не заводится или пускается и останавливается. Само диагностика ЭБУ определяет шифр повреждения 53.	Исследуйте: Вероятную перекоммутирование и повреждение линий 48 и 49 Установочный расстояние промеж ДПКВ и синхронным кругом
3.Бензодвигатель не заводится, не подхватывает. Само диагностика ЭБУ не регистрирует ключей поломок. Когда число оборотов кардана равняется «0» в способе продувки цилиндров воздухом (стартерное вращение мотора при открытой заслонке.	Выясните: Подсоединение прибора к связке проводов Наличие синхронных неисправностей линии 48 и 49 Исправность катушки электро датчика — поменяйте его

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров. У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.
