Катушка зажигания газель. катушка зажигания 406. катушка змз 406

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

От первой СЗ нужно отключить высоковольтный провод.
С помощью ключа изделие выкручивается из посадочного места.
Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

в первую очередь, эти изделия имеют другой параметр теплоотвода;
кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

А – эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
14 – это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
Д – значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
В – определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
Последний символ – Р – определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
Еще один признак – стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
Значительно увеличился расход топлива во время эксплуатации транспортного средства.
Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

в первую очередь, эти изделия имеют другой параметр теплоотвода;
кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

По каким признакам можно определить неисправность свечей:

Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
Значительно увеличился расход топлива во время эксплуатации транспортного средства.
Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Катушка зажигания змз 405, 409, выбор

На двигателях автомобилей, которые приезжали из салонов я видел три варианта исполнения данной запчасти. Немецкий, корейский и русский. Поскольку статья посвящена замене «сгоревшей» катушке, мы можем поставить любой. Буду честен. Я ставил на один и тот же двигатель разные катушки. На бензине особой разницы не увидел (в отличие от свечей). А вот на газу, где требования к зажиганию жестче, на немецкой и корейской катушках работал чуть ровнее. Из своего опыта на нивах и нивах шевроле также могу сказать, что модуль зажигания Bosch, сделанный в Бразилии, выдает более сильную искру, нежели русская катушка СОАТЭ. Кроме того, резиновый колпачок на немецком изделии чуть длиннее, и надевается на свечу более плотно.

катушка зажигания Бош

Ну что сказать о данной запчасти. «Made in Germany». И все работает долго и счастливо.

Корейский вариант

катушка зажигания, корея

Как я уже написал выше, ситуация как в мультике про капитана Врунгеля. «Измерить уровень забортной воды не представляется возможным, в связи с отсутствием таковой».

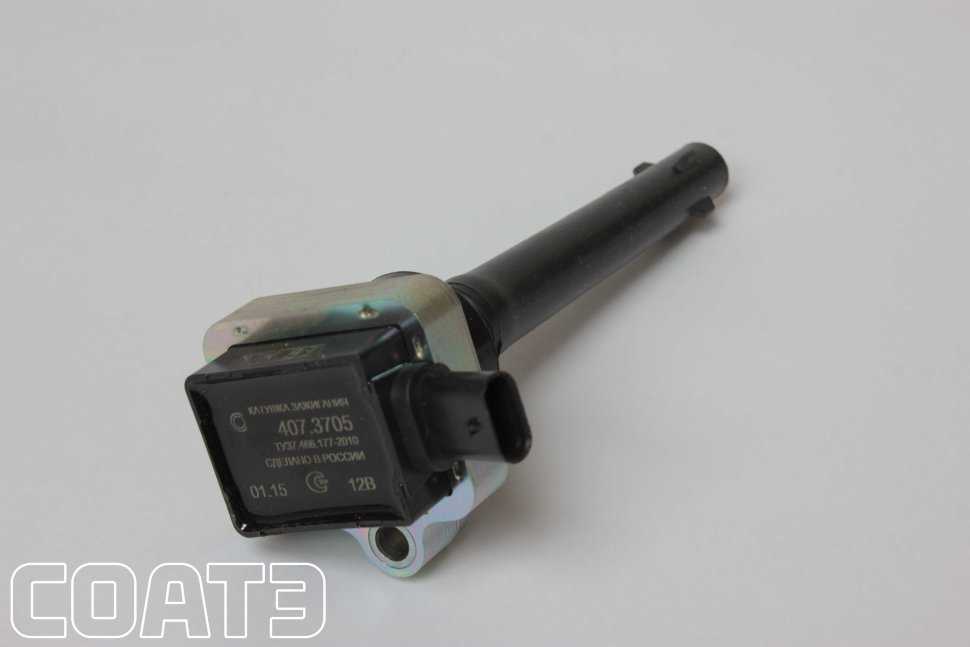

Русский вариант

катушка СОАТЭ

СОАТЭ – Старо Оскольский завод автотракторного электрооборудования. Да, их катушка зажигания змз 405, 409 проигрывают немцам по характеристикам. Но, во-первых, они в два раза дешевле, а иногда и более. Во-вторых, катушки делаются на собственном оборудовании. В отличие от очень многих наших заводов делающих заказы в Китае и упаковывающих это в коробочки с надписью «сделано в России». Я специально сделал фото катушки в “полный рост”. Корпус катушки сделан из металла, как следствие рассеивание тепла.

Иной вариант

На фотографиях мне доводилось видеть катушки для данных двигателей изготовленных русскими фирмами Пегас и Тадем, а также немецким производителем Beru. Но живьем в руках не держал, поэтому ничего не скажу.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Наглядная инструкция о том, как самостоятельно произвести настройку зажигания в Газели, приведена в ролике ниже (автор — канал ГАЗ 3110 Волга).

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

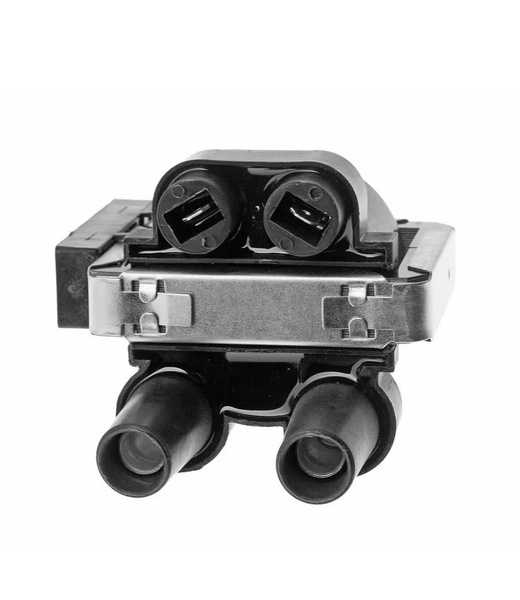

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Проверка свечей своими руками

Для проверки устройств вам потребуется помощник:

От первой СЗ нужно отключить высоковольтный провод.
С помощью ключа изделие выкручивается из посадочного места.

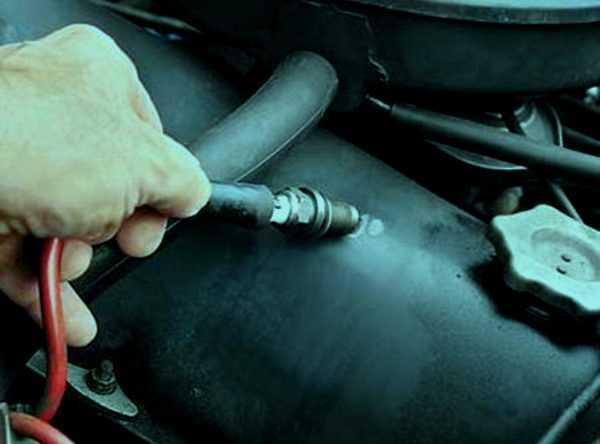

Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Чтобы самостоятельно проверить исправность КЗ нужно сделать следующие:

отсоединить от минуса АКБ провод питания;
отключить от КЗ два высоковольтных кабеля, снять планку с элементом;
провести аналогичные действия со второй катушкой;
индикаторы омметра подключить вместо отсоединённых проводов первичной обмотки, замерить уровень сопротивления – рабочая КЗ выдаст 0.4-0.5 Ом;
точный результат получить так: закоротить индикаторы тестера, повторить диагностику сопротивления. В данном случае проверяется вторичная обмотка. Рабочая КЗ покажет значение 5-7 кОм.

А если результат диагностики показывает иные значения – катушку нужно заменить. Проверить весь модуль зажигания, заменить катушку вы можете в нашем техническом центре в удобное для вас время.

Порядок подключения в/в проводов ЗМЗ 405, 406, 409 — A116.RU — Казань

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

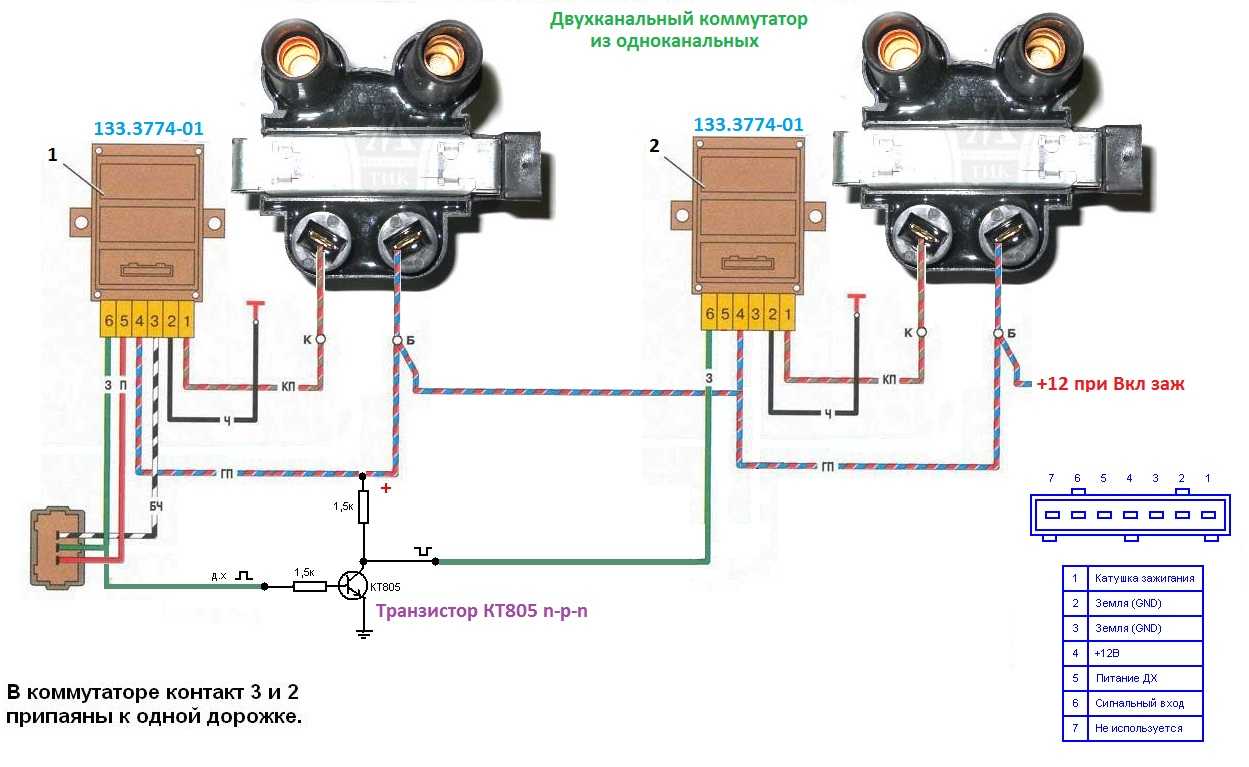

Как подключить катушки зажигания?

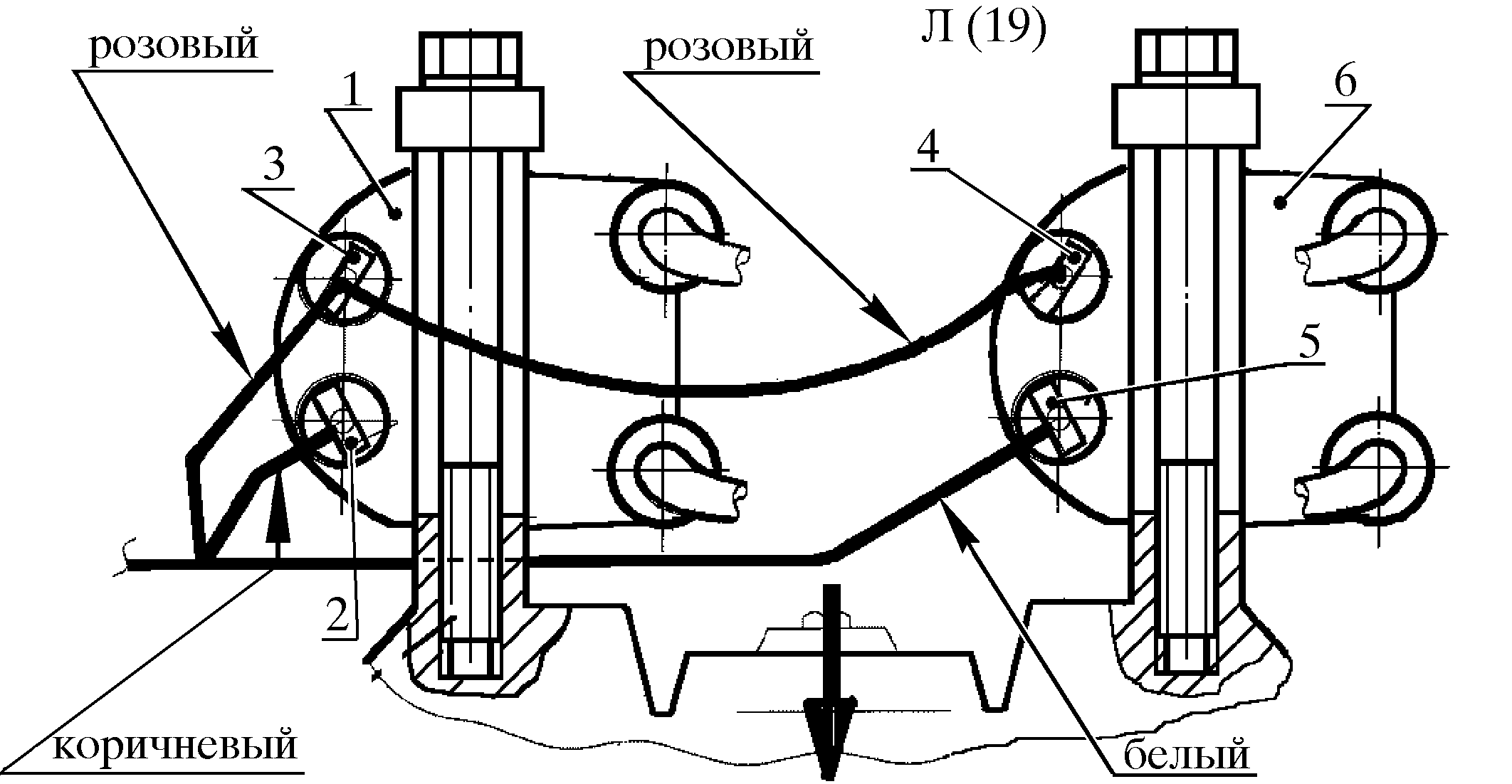

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

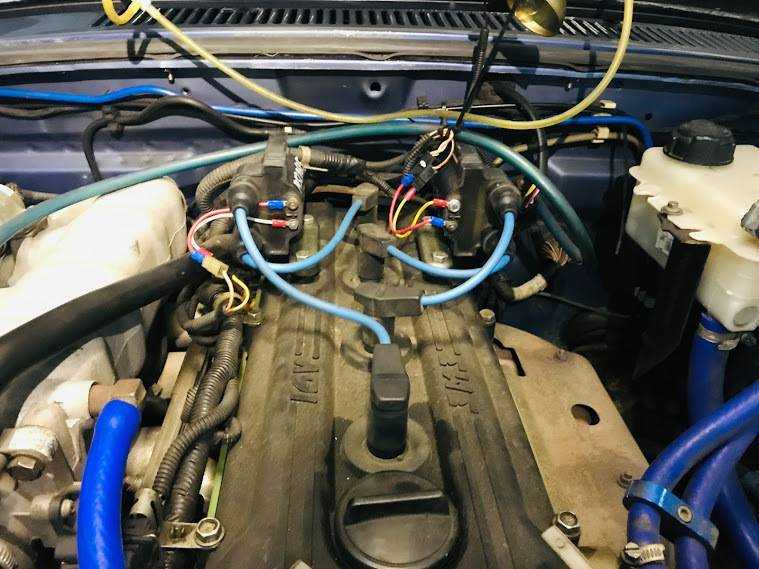

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Как проверить КЗ?

Как проверить КЗ самостоятельно:

Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Замена катушки зажигания 406.3705

Снимите клемму минус с аккумуляторной батареи.

Это нужно сделать для того, чтобы не повредить электронные элементы Электронного Блока Управления (Далее по тексту ЭБУ). Они потребляют малый ток и очень чувствительны в перепаду напряжения и блуждающим токам.
Отсоедините клемные колодки низковольтных проводов от катушки зажигания 406.3705
Отсоедините два высоковольтных провода, идущих к свечам зажигания, от катушки зажигания.
Открутите ключем на 12 два болта М8, крепящих через пластину, катушку зажигания к клапанной крышке двигателя.
Снимите катушку зажигания, вместе с болтами и накидной пластиной крепления, с двигателя.
Устанавите новую катушку зажигания в гнездо, между двумя резьбовыми отверстиями, на клапанной крышке двигателя.
Закрепите катушку зажигания с помощью накидной пластины и двух болтов М8, под ключ на 12, крепящих катушку зажигания к клапанной крышке двигателя.
Подсоедините клемные колодки низковольтных проводов к гнездам катушки зажигания.
Подсоедините высоковольтные провода к гнездам катушки зажигания.
Подключите клемму минус к аккумуляторной батареи.

Возможные неисправности катушки зажигания 406.3705

Лампа неисправности горит после включения неисправности. Самодиагностика блока фиксирует коды неисправности 91…94(98), или 231…234(238), или 241…244(248).
Двигатель работает с перебоями («двоение»). Лампа неисправности горит. Самодиагностика блока фиксирует коды неисправности 91…94(98), или 231…234(238), или 241…244(248).
- проверьте исправность цепей катушки зажигания 1(27б) или 2(27в)
- проверьте исправность и, при необходимости, замените катушку зажигания на исправную. После установки новой катушки проверьте испраность соответствующего силового канала блока управления.

Коды неисправности катушки зажигания 406.3705

Код неисправности	Наименование неисправности	Условия определения
091	КЗ нагрузки в цепи 1 зажигания (КЗ-1,4)	При работе ДВС
092	КЗ нагрузки в цепи 2 зажигания (КЗ-2,3)	При работе ДВС
093	КЗ нагрузки в цепи 3 зажигания (КЗ-2,3)	При работе ДВС
094	КЗ нагрузки в цепи 4 зажигания (КЗ-1,4)	При работе ДВС
231	Обрыв цепи 1 зажигания	При работе ДВС
232	Обрыв цепи 2 зажигания	При работе ДВС
233	Обрыв цепи 3 зажигания	При работе ДВС
234	Обрыв цепи 4 зажигания	При работе ДВС
241	КЗ на массу цепи 1 зажигания	При работе ДВС
242	КЗ на массу цепи 2 зажигания	При работе ДВС
243	КЗ на массу цепи 3 зажигания	При работе ДВС
244	КЗ на массу цепи 4 зажигания	При работе ДВС

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами — один центральный и один боковой электрод. Во втором случае боковых больше, чем один. Большее количество электродов позволяет обеспечить более высокие характеристики надежности, прочности и эффективность. Все это отразится на сроке службы.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Катушка зажигания змз 409, 405, установка

Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.

Шаг 4: Проверьте вторичную обмотку катушки

Для проверки вторичной обмотки катушки зажигания ЗМЗ 406 следуйте следующим шагам:

Отсоедините провод высокого напряжения от свечи зажигания и подключите его косвенно к заземлению.
С помощью вольтметра настройте его на измерение сопротивления.
Один из контактов вольтметра прикрепите к корпусу катушки, а другой контакт — к задней части центрального штыря.
Вольтметр должен показывать значения сопротивления, соответствующие нормам производителя.
Если сопротивление вторичной обмотки не соответствует допустимым значениям, катушку зажигания необходимо заменить.

Проверка вторичной обмотки катушки зажигания позволит определить ее работоспособность и выявить неисправности, связанные с пропуском искры на свече зажигания.

Особенности устройства катушки зажигания

Шаг 3: Снимите старые катушки зажигания

Перед тем как установить новые катушки зажигания, необходимо снять старые. Для этого выполните следующие шаги:

Отключите аккумулятор, чтобы избежать поражения электрическим током.
Отсоедините провода от каждой катушки зажигания. Предварительно отметьте место, где был подключен каждый провод, чтобы потом не перепутать их.
При необходимости, чтобы не испортить резьбу, снимите катушки зажигания с помощью специального съемника. Если такого инструмента нет, можно воспользоваться плоскогубцами, однако следует быть осторожным и не повредить катушки.
Осмотрите снятые катушки зажигания на наличие повреждений и износа. При выявлении каких-либо дефектов рекомендуется их заменить.

После снятия старых катушек зажигания можно начинать установку новых, следуя инструкции производителя или пошаговой инструкции.

Как Выставить Зажигание На 402 Двигатель Карбюратор

Управление и установка зажигания ZMZ 402: секреты и советы

Двигатель ЗМЗ 402. один из продуктов российского автопрома, широко используемый в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание

. Затем вы узнаете, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и предварительно настроенными контроллерами. вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Для правильного распространения импульса используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Шаг 3: Проверьте первичную обмотку катушки

1. Отсоедините катушку зажигания от свечей зажигания и отключите ее от электропровода. Убедитесь, что электропровод рассоединен на обоих концах.

4. Сравните полученные значения с предельными (нормальными) значениями, указанными в технической документации или рекомендациях производителя катушки зажигания.

Если значения полученных сопротивлений первичной обмотки катушки значительно отличаются от нормы, то скорее всего катушка зажигания неисправна и требуется замена.

Обратите внимание, что результаты проверки первичной обмотки катушки могут варьироваться в зависимости от конкретной модели и марки автомобиля, поэтому всегда следуйте инструкциям, соответствующим вашему конкретному случаю

Как проверить КЗ?

Как проверить КЗ самостоятельно:

Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Катушка зажигания змз 409, 405, установка

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Читать дальше: Багги из ваз 2108 чертежи

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Проверка свечей своими руками

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Периодичность замены и признаки неисправности

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Периодичность замены и признаки неисправности

Катушка зажигания змз 405, 409, выбор

Корейский вариант

Русский вариант

Иной вариант

Основные аспекты установки зажигания

Проверка свечей своими руками

Порядок подключения в/в проводов ЗМЗ 405, 406, 409 — A116.RU — Казань

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Как проверить КЗ?

Особенности устройства катушки зажигания

Замена катушки зажигания 406.3705

Возможные неисправности катушки зажигания 406.3705

Коды неисправности катушки зажигания 406.3705

Конструкция

Катушка зажигания змз 409, 405, установка

Шаг 4: Проверьте вторичную обмотку катушки

Особенности устройства катушки зажигания

Шаг 3: Снимите старые катушки зажигания

Как Выставить Зажигание На 402 Двигатель Карбюратор

Управление и установка зажигания ZMZ 402: секреты и советы

Шаг 3: Проверьте первичную обмотку катушки

Как проверить КЗ?

Катушка зажигания змз 409, 405, установка

Основные аспекты установки зажигания

Характерные неисправности узла и способы их устранения

Похожие записи:

Похожие записи:
