Змз 406 ошибка датчика распредвала

Как проверить ДПРВ

Проверка датчика станет необходима после того как на панели приборов загорится надпись «Check Engine», а ЭБУ запишет в память код ошибки датчика распредвала. Выявить неисправность ДПРВ можно в диагностическом центре, подключив разъём на автомобиле к соответствующему оборудованию. Такая операция стоит недёшево. Существует довольно простой способ, как проверить датчик самостоятельно, пользуясь мультиметром. Поступают следующим образом:

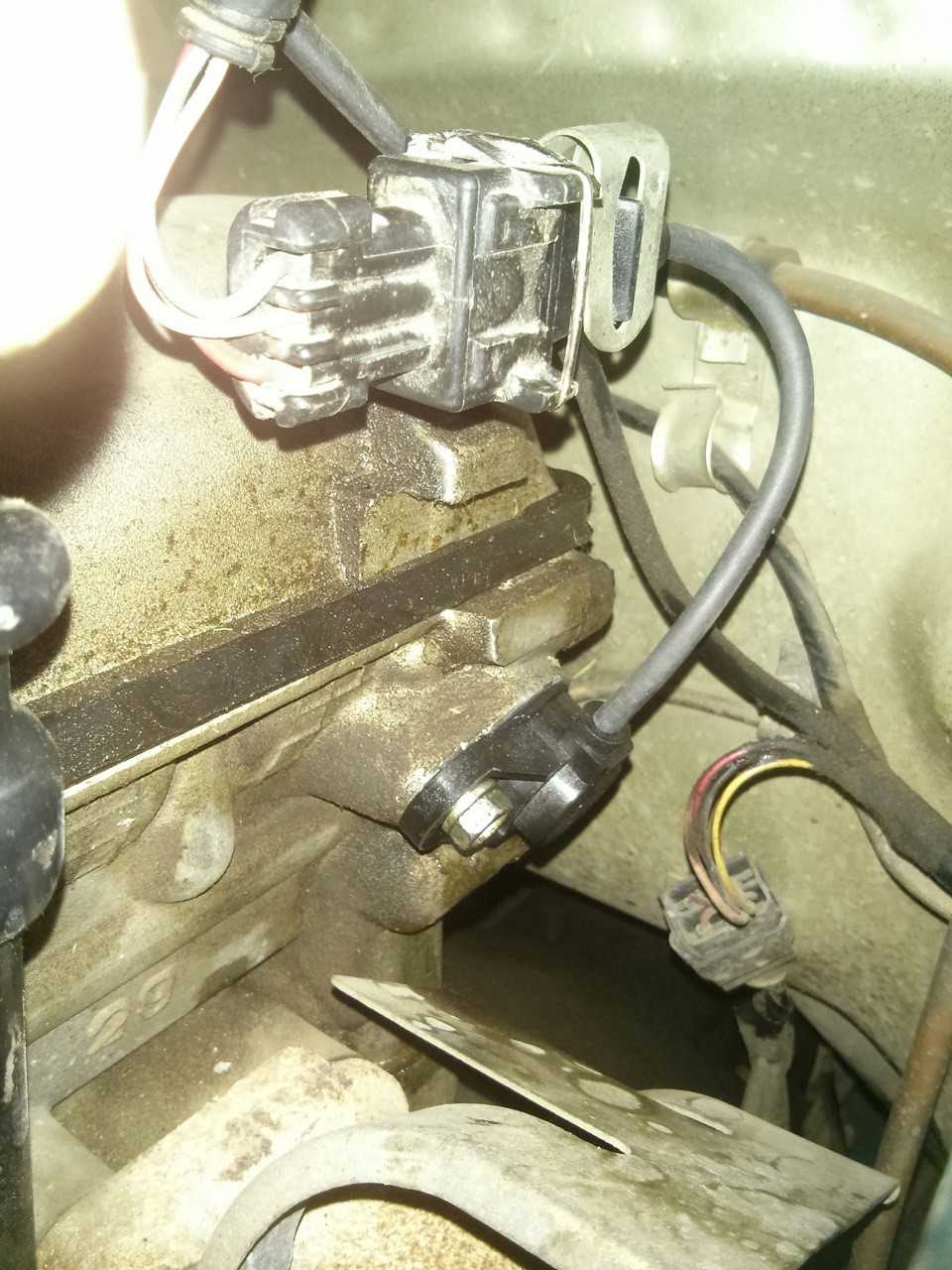

1. Поднимают крышку капота. Находят датчик на торце головки блока цилиндров возле ветрового стекла.
2. Снимают контактную крышку кабеля ЭБУ с разъёма измерителя.
3. К среднему контакту ДПРВ подсоединяют один щуп мультиметра (+), а второй провод контактом замыкают на массу (0) машины.
4. Мультиметр переводят в режим вольтметра.
5. Включают зажигание. Исправный прибор выдаст напряжение около 10.8 В., что составляет 91 % от питания током 12 В. В противном случае датчик подлежит замене.

Проверка ДПРВ мультиметром:

Артикул датчика распредвала

Артикул, от латинского слова. articulus (раздел, статья) — означает тип, род устройства, датчика. Он имеет цифровое или буквенное обозначение для кодирования раздела, подраздела, главы. В нынешнее время применяется как обозначение марки или его кода, применяемого в справочниках и каталогах запчастей агрегатов и узлов.

В каталогах, справочниках артикул датчика распредвала имеет обычно семизначный номер: 406.3847050. Первые цифры доточки означают модель базавогоавгрегата. Первые две цифры после точки оззначают номер группы изделия. Следующие две цифры кодируют номер подгруппы. Оставшиеся три последние цифры означают порядковый номер устройства (изделия).В нашем случаи — датчик распредвала.

Артикул (Каталожныйномер) помогает систематизировать выпускаемое изделие и оегче его находить среди ему подобных.

Каталожные номера (Артикулы) датчика распредвала для различных двигателей:

• Для двигателей 406,409,4213 — 406.3847050, 406.3847050-06, ДФ-1, 25.3847, 36.3847, 24.3847, 49.3855, PG-3.1 0232103006
• Для моторов 40904 УАЗ, 40524,40525 ГАЗ ЕВРО-3 — 40904.3847000, 0 232 103 048 «Cartronic», Ref.0232103048 Ctr
• Для движков 40911 УАЗ 452, УМЗ А-274 ГАЗ — BOSCH 0 232 103 097, 40904.3847000-01

Влияние на работу двигателя и электронной системы

Датчик распредвала в инжекторном двигателе ЗМЗ 406 играет важную роль в определении положения коленчатого вала и фаз газораспределения. Его правильное подключение и настройка имеют прямое влияние на работу двигателя и электронной системы.

Некорректное подключение или неисправность датчика распредвала может привести к следующим проблемам:

1.	Неровная работа двигателя на холостом ходу или при низких оборотах.
2.	Потеря мощности двигателя и ухудшение динамики разгона.
3.	Неустойчивая работа двигателя на высоких скоростях или при больших нагрузках.
4.	Повышенный расход топлива и загрязнение выхлопных газов.

В случае возникновения указанных проблем необходимо провести диагностику датчика распредвала и при необходимости заменить его. Кроме того, рекомендуется проверить состояние проводки и контактов, а также выполнить настройку и компьютерную диагностику электронной системы двигателя.

Все работы по подключению и обслуживанию датчика распредвала ЗМЗ 406 инжектор следует проводить согласно рекомендациям производителя и с использованием специализированных инструментов и оборудования. Это позволит обеспечить надежную работу двигателя и электронной системы на всех режимах работы.

Датчик положения распредвала (ДПРВ) ЗМЗ 405 или датчик фазы

ДПРВ — Датчик Положения Распределительного Вала (он же датчик фазы) У ЗМЗ 405 Евро 2 и 3 находится напротив 4-го цилиндра справа (если смотреть на двигатель). Отвечает датчик положения распредвала ЗМЗ 405 за точный момент для впрыска топлива в режиме фазированного впрыска топлива. Т.е. форсунка открывается перед тактом впуска. Такой режим нужен, по большей части, для экономии топлива, нежели для каких-то других показателей.

Основные неисправности датчик положения распредвала (датчик фазы) ЗМЗ 405 Евро 2 и 3

При поломке ДПРВ, ЭБУ переходит на аварийный режим работы. Впрыск попарно-параллельный. Т.е. работают две форсунки, по примеру катушек зажигания (1-4 и 2-3), т.е. парой. Многие сразу же скажут, что увеличится расход топлива и будут правы.

Дело в том, что за один цикл попарно-параллельного впрыска, форсунка включается 2 раза (каждые 180 градусов оборота КВ). На фазированном впрыске — форсунка включается 1 раз. Но время её открытия почти в 2 раза выше, нежели при попарно-параллельном. Также стоит заметить, что при пуске мотора, работает именно попарно-параллельный режим впрыска. Переход на фазированный осуществляется после выхода двигателя из режима пуска на ХХ и рабочие режимы.

К основным причинам выхода из строя датчика фазы я бы отнес:

• Механические повреждения самого датчика
• Выход из строя проводки идущей от него
• Попадание грязи и смазочных материалов

В любом из этих случаев я рекомендую заменить датчик положения распределительного вала так как сделать это можно самому.

Проверка и замена датчика положения распредвала ЗМЗ 405

1. Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.
2. Отщелкиваем шилом пружинный фиксатор с колодки и отсоединяем от датчика.
3. Ключом «на 10» отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров.
4. Вынимаем датчик.
5. Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра.
6. Вставив в них оголенные концы проводов, и вывод резистора, собираем схему.
7. Электрическая схема проверки датчика положения распределительного вала.
8. Убедившись, что схема собрана правильно, подсоединяем провода к клеммам аккумуляторной батареи. При этом светодиод должен загореться и погаснуть. При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.
9. Неисправный датчик заменяем.
10. Устанавливаем датчик положения распределительного вала в обратной последовательности.

Аналоги датчика положения распредвала ЗМЗ 405

Аналогом датчика положения распределительного вала 406.3748050-01 (г. Зеленоград) является датчик PG-3.1 0232103006 (BOSCH).

Конструктивные отличия датчиков:

• длина кабеля связи (250±10) мм (PG-3.1 имеет длину кабеля 150 мм);
• наголовник датчика примерно на 15 мм выше, чем у PG-3.1.

Ну, вот и все, что я хотел вам рассказать о датчике положения распределительного вал (датчика фазы) ЗМЗ 405. До скорых встреч друзья

Как проверить датчик распредвала 405, 406, 409, 4213, 4216 моторов ?

Здесь изложены некоторые способы, как проверить датчик распредвала 405, 406, 409, 4213, 4216 движка? Они просты в использовании и применнимы в любых условиях нахождения автомобиля.

Проверить датчик распредвала 405, 406, 409, 4213, 4216 движка можно несколькими способами:

• С помощью встроенной функции само диагностики
• С помощью простого тестера.
• С помощью осциллографа.

Первые два способа каждый водитель может применить везде: дома на стоянке, в пути.

Проверка датчика распредвала с помощью встроенной в ЭБУ функции само диагностики

• Чек сигнализатор светится при включенном движителе. Само диагностика ЭБУ показывает код ошибки 54.
  • Проконтролируйте целостность проводов 8, 37д;
  • Посмотрите соединение экранирующей оболочки с минусом мотора;
  • Проконтролируйте расстояние между концом измерителя и отметчиком;
  • Поменяйте сенсор на рабочий.
• Сигнальный чек хаотично мигает на холостом ходу мотора. Самодиагностика ЭБК высвечивает ошибку 54. Чек сигнализатор поломки пропадает при увеличении вращения движка.
  • Исправте вероятные торцевые колебания штифта-отметчика распредвала;
  • Проконтролируйте соединение экранной оболочки с минусом движителя.

Проверка датчика распредвала 405, 406, 409, 4213, 4216 двигателя с помощью тестера

Проверка датчика положения распредвала осуществляется в следующей последовательности:

1. Включаем тестер в режим вольтметра.
2. Подсоединяем один щуп к сигнальному выводу (вывод № 2, средний).
3. Второй щуп подсоединяем к плюсу.
4. Прокручиваем двигатель стартером и смотрим показания вольтметра. Если нет никаких изменений в показаниях тестера, то датчик сломался и его нужно менять.

Видео — проверка датчика распредвала (ДПРВ):

Датчик распредвала автомобиля ЗМЗ 406

ЗМЗ 406 — это марка двигателя внутреннего сгорания (ДВС). Двигатели изготавливались на Заволжском моторном заводе (ЗМЗ) все 90-е годы прошлого века. Мотор стал первым в истории машиностроения России инжекторным 16-ти клапанным двигателем с электронным блоком управления (ЭБУ). ЭБУ управляет всеми рабочими процессами пользуясь данными различных измерительных приборов. Одним из них является датчик положения распредвала двигателя ЗМЗ 406 (ДПРВ). Двигатели ЗМЗ 406 массово устанавливались на такие автомобили как Волга, Соболь, Газель и РАФ, которые до сих пор встречаются на дорогах России.

Газ 31105 с двигателем ЗМЗ 406:

Шаг 3: Настройка цилиндров на ТОПМ

После проверки контактов и зазора между наконечниками плунжеров на ТОПМ, необходимо провести настройку цилиндров на этом приборе.

Требуемые инструменты:

• ТОПМ (топливный насос-стандарт Москвича).
• Микрометр.
• Ключи для регулировки наконечников плунжеров.

Порядок настройки цилиндров на ТОПМ:

1. Установите ТОПМ на двигатель и закрепите его на станине.
2. Включите ТОПМ и дайте ему прогреться в течение нескольких минут.
3. Установите микрометр на штангу плунжера и измерьте его ход.
4. Сравните полученные данные с допустимыми значениями, указанными в технической документации.
5. Если ход плунжера выходит за пределы допустимого диапазона, отрегулируйте его, используя ключи для регулировки наконечника плунжера.
6. Повторите измерение хода плунжера и убедитесь, что он соответствует допустимым значениям.

После настройки цилиндров на ТОПМ проведите повторные измерения параметров датчика распределителя зажигания, чтобы убедиться в его правильной работе.

Как самостоятельно проверить датчик фаз

Датчик фаз является одним из ключевых компонентов двигателя ЗМЗ 406, поэтому его правильная работа влияет на работоспособность всей системы. Если вы подозреваете, что датчик фаз неисправен, можно провести некоторые простые проверки самостоятельно, чтобы выяснить, нужно ли его заменить.

1. Проверка с помощью мультиметра

Для начала приготовьте мультиметр, который позволяет измерять сопротивление и напряжение постоянного тока. Следуйте этим шагам, чтобы проверить датчик фаз:

1. Отключите зажигание и отсоедините электрический разъем от датчика фаз.
2. Установите мультиметр в режим измерения сопротивления.
3. Подключите один конец мультиметра к пину датчика фаз, а другой — к металлической основе двигателя для заземления.
4. Определите нормальное значение сопротивления для вашего конкретного датчика фаз. Обычно это значение указано в технической документации к двигателю.
5. Если измеренное сопротивление находится в пределах допустимого значения, то датчик фаз функционирует правильно. В противном случае, возможно, требуется замена.

2. Проверка с помощью вспомогательного датчика фазы

Если у вас есть доступ к вспомогательному датчику фазы, вы можете использовать его для проверки основного датчика. Следуйте этим шагам:

1. Подсоедините вспомогательный датчик фазы вместо основного датчика на двигателе.
2. Запустите двигатель и проверьте его работоспособность. Если двигатель работает нормально, значит основной датчик фазы неисправен и требуется замена.

3. Проверка с использованием информации из электрической схемы

Если у вас есть доступ к электрической схеме двигателя ЗМЗ 406, вы можете использовать ее, чтобы провести диагностику датчика фаз. Следуйте этим шагам:

1. Определите пины, к которым подключается датчик фаз на двигателе ЗМЗ 406.
2. Используя мультиметр, проверьте наличие напряжения на этих пинах при запущенном двигателе.
3. Если на пинах отсутствует напряжение, значит датчик фаз не работает и требуется замена.

Рекомендуется проводить проверку датчика фаз только, если у вас есть достаточный опыт и знания в работе с автомобильными электрическими системами. В противном случае, лучше обратиться к профессиональному автомеханику для диагностики и ремонта.

Назначение и принцип работы датчика распредвала 405, 406, 409, 4213, 4216 двигателя

Назначение датчика распредвала 405, 406, 409, 4213, 4216 двигателя состоит в определении положения выпускного распределительного вала. Поэтому данное устройство так и называется — датчик распредвала. Через положение распредвала с помощью этого датчика электронный блок управления определяет положение выпускных клапанов. А с помощью программы, заложенной в ЭБУ, определяет фазу впрыска и выпуска. Отсюда датчик распредвала имеет другое название — датчик фазы. Он помогает компьютеру движка определять фазу впрыска бензовоздушной смеси и выпуска отработанных газов. Он является своеобразным сенсором ЭБУ, с помощью которого тот следит за фазами работы цилиндров силового агрегата. Датчик положения распредвала 405, 406, 409, 4213, 4216 двигателя работает совместно с отметчиком, расположенным на заднем торце выпускного распределительного вала.

Отметчик представляет собой загнутую металлическую пластину. Момент образования импульса в датчике распредвала соответствует проходу металлического отметчика возле его торца. Датчик положения распредвала 405, 406, 409, 4213, 4216 двигателя — это интегральное устройство со встроенным усилителем формирования сигнала.

По принципу работы существует три разновидности датчика распредвала:

• С магнитом (индуктивного вида). Принцип работы данного вида датчика распредвала основан на возникновении ЭДС в магнитном поле прибора при прохождении возле его торца металлического зуба или отметчика. Подключение данных приборов обычно осуществляется двух контактной колодкой.
• Эффект холла. Работа ДПРВ основана на возникновении магнитного поля при прохождении возле его торца металлического предмета (отметчика). После чего магнитное поле возбуждает электрический импульс, который принимается ЭБУ. На этом принципе созданы датчики распредвала на движках 406, 405, 409, установленных на автомобили УАЗ и Газель.
• Световой эффект. Принцип работы данного типа датчика распредвала основан на приеме и преобразовании светового луча, который излучает источник.

Работа датчика положения распредвала 406-3847050 движков 405, 406, 409, 4213 основана на эффекте Холла (или магниторезистивного эффекта), создающий формирование ЭДС при изменении магнитного поля. Изменения магнитного поля происходят при прохождении металлического штифта-отметчика возле торца датчика. Далее мостовая схема усиливает полученный сигнал и отправляет его на управляющий компьютер авто.

При поломке этого устройства ЭБУ переводит работу движителя из распределенного фазированного впрыска топлива в распределенный пара фазный впрыск.

Видео — датчик распредвала, его назначение, принцип действия, место расположения:

Как проверить датчик распредвала 405, 406, 409, 4213, 4216 моторов ?

Здесь изложены некоторые способы, как проверить датчик распредвала 405, 406, 409, 4213, 4216 движка? Они просты в использовании и применнимы в любых условиях нахождения автомобиля.

Проверить датчик распредвала 405, 406, 409, 4213, 4216 движка можно несколькими способами:

• С помощью встроенной функции само диагностики
• С помощью простого тестера.
• С помощью осциллографа.

Первые два способа каждый водитель может применить везде: дома на стоянке, в пути.

Проверка датчика распредвала с помощью встроенной в ЭБУ функции само диагностики

• Чек сигнализатор светится при включенном движителе. Само диагностика ЭБУ показывает код ошибки 54.
  • Проконтролируйте целостность проводов 8, 37д;
  • Посмотрите соединение экранирующей оболочки с минусом мотора;
  • Проконтролируйте расстояние между концом измерителя и отметчиком;
  • Поменяйте сенсор на рабочий.
• Сигнальный чек хаотично мигает на холостом ходу мотора. Самодиагностика ЭБК высвечивает ошибку 54. Чек сигнализатор поломки пропадает при увеличении вращения движка.
  • Исправте вероятные торцевые колебания штифта-отметчика распредвала;
  • Проконтролируйте соединение экранной оболочки с минусом движителя.

Проверка датчика распредвала 405, 406, 409, 4213, 4216 двигателя с помощью тестера

Проверка датчика положения распредвала осуществляется в следующей последовательности:

1. Включаем тестер в режим вольтметра.
2. Подсоединяем один щуп к сигнальному выводу (вывод № 2, средний).
3. Второй щуп подсоединяем к плюсу.
4. Прокручиваем двигатель стартером и смотрим показания вольтметра. Если нет никаких изменений в показаниях тестера, то датчик сломался и его нужно менять.

Видео — проверка датчика распредвала (ДПРВ):

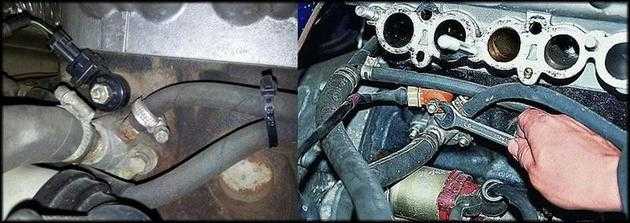

Замена ДПРВ

Поменять сгоревший датчик на новый прибор не составит особого труда. Это делают так:

1. Снимают минусовую клемму с аккумулятора и ставят автомобиль на ручник.
2. Рожковым ключом «10» отворачивают болт крепления датчика.
3. Снимают фишку с разъёма ДПРВ.
4. Датчик с кабелем и разъёмом извлекают из-под капота. На его место ставят новый прибор.
5. Закручивают болт крепления.

При покупке нового датчика положения распредвала нужно обязательно обращать внимание на принадлежность прибора к двигателю ЗМЗ 406, потому что контроллеры других автомарок не подойдут по креплению. Не покупайте ДПРВ неизвестных производителей

Вся выгода от покупки может обернуться неприятной остановкой автомобиля вдалеке от дома.

Необходимые инструменты и проводка

Для подключения датчика распредвала на двигателе ЗМЗ 406 инжектор вам понадобятся следующие инструменты:

• Отвертка
• Набор ключей
• Мультиметр

Проводка для датчика распредвала состоит из различных цветных проводов, каждый из которых выполняет свою функцию:

• Красный провод – питание датчика, подключается к плюсовому (+) полюсу аккумуляторной батареи.
• Черный провод – заземление датчика, подключается к минусовому (-) полюсу аккумуляторной батареи или к металлическому каркасу автомобиля.
• Зеленый провод – сигнальный провод, передает сигнал с датчика распредвала на электронную систему управления двигателем (ЭСУД).
• Белый провод – сигнальный провод, передает сигнал с датчика распредвала на электронную систему зажигания.
• Синий провод – провод для диагностики датчика распредвала, используется для подключения сканера или тестера.

Перед началом подключения обязательно изучите схему электропроводки и маркировку разъемов на двигателе ЗМЗ 406 инжектор. Убедитесь, что все соединения надежно зафиксированы и провода не имеют повреждений.

Как работает ДПРВ

Датчик фазы ЗМЗ 406 — это тот же датчик Холла. Название прибор получил от имени американского учёного, который в далёком 1879 получил патент на него. В основу работы прибора был положен принцип распределения противоположных зарядов по краям магнитопроводной пластины при вхождении в магнитное поле. При малейшем изменении интенсивности магнитного потока тут же менялась разность потенциалов на металлической пластинке.

Используя этот эффект и редкоземельные элементы, такие как германий, индий и кремний, только во второй половине прошлого века удалось создать микроконтроллеры, измеряющие изменения характеристик тока. К таким приборам относится ДПРВ. Его наконечник находится в непосредственной близости от головки распределительного вала с выступом. Как только — во время вращения вала — выступ появляется напротив наконечника, сердечник под воздействием электромагнитной индукции изменяет свой потенциал, о чём оповещает ЭБУ. Процессор, анализируя приходящий сигнал прибора, корректирует работу всех систем ДВС.

Способы диагностики и ремонта датчика распредвала ЗМЗ 406 инжектор

Неисправность датчика распредвала в системе впрыска топлива ЗМЗ 406 инжектор может привести к неправильной работе двигателя и потере мощности. Для определения проблемы и ее устранения можно воспользоваться несколькими способами диагностики и ремонта данного датчика.

Для начала необходимо проверить контакты и провода датчика распредвала. Возможно, произошло повреждение изоляции провода или сломался контакт. Если такие повреждения обнаружены, необходимо заменить или отремонтировать проводку.

Другим способом диагностики датчика распредвала является измерение сопротивления с помощью омметра. Сопротивление датчика должно находиться в определенном диапазоне, указанном в технической документации. Если измеренное сопротивление отличается от нормы, то датчик распредвала необходимо заменить.

Для более точной диагностики можно использовать сканер автомобиля, который позволяет считывать ошибки, связанные с датчиком распредвала. При наличии ошибок необходимо исследовать их причины, а затем приступать к ремонту или замене датчика.

При замене датчика распредвала необходимо установить качественную запчасть, чтобы гарантировать надежную работу системы впрыска топлива. Помимо этого, необходимо правильно установить датчик и затянуть его крепежные болты с указанной в технической документации моментом.

Процесс диагностики и ремонта датчика распредвала ЗМЗ 406 инжектор является достаточно сложным и требует определенных знаний и навыков. В случае отсутствия опыта и необходимого инструмента, рекомендуется обратиться к специалисту в автосервисе, который сможет правильно провести диагностику и устранить возникшие проблемы.

Таблица с основными рекомендациями по диагностике и ремонту датчика распредвала ЗМЗ 406 инжектор:
Способы диагностики и ремонта
Примечание

Проверка контактов и проводов
Замена или ремонт поврежденных проводов

Измерение сопротивления
Сравнение с нормативными значениями

Использование сканера автомобиля
Анализ ошибок, связанных с датчиком

Замена датчика
Установка качественной запчасти

Устройство датчика положения распредвала

Прибор является интегральным устройством, состоящим из чувствительного элемента и вторичного преобразователя импульса.

Конструкция датчика распредвала состоит из:

• Цилиндрическая пластмассовая оболочка с чувствительным элементом и магнитом внутри;
• Посредине расположен фланцем с дыркой для крепежа;
• На конце прибора, внутри расположена схема вторичного преоразователя;
• От датчика отходит провод в экранированном кожухе размером в 15 см;
• На конце провода расположена трехконтактная соединительная вилка.

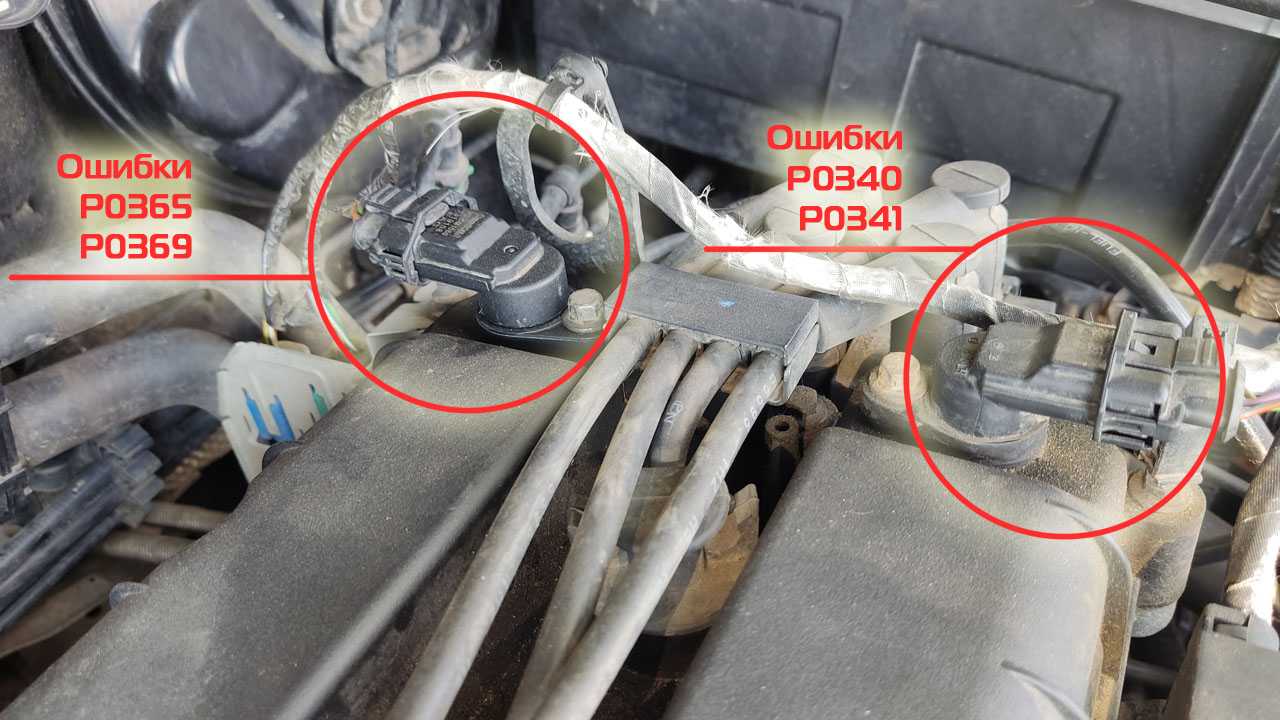

Разъем датчика распредвала.

Датчик распредвала подключен к электрической цепи управления двигателем трехконтактным соединительным разьемом. Для его фиксации установлена рамочная пружина.

Причины возникновения ошибки

Ошибка датчика фаз ЗМЗ 406 может возникать по нескольким причинам:

• Повреждение или износ контактов датчика.
• Неисправность электрической цепи, подключенной к датчику.
• Неправильная положительная или отрицательная полярность питания датчика.
• Перегрев или перегрузка датчика фаз.
• Загрязнение или повреждение самого датчика.

Каждая из этих причин может привести к неправильной работе датчика фаз и возникновению ошибки в системе автомобиля.

Ошибочные значения, несоответствующие реальным фазам двигателя, могут привести к снижению эффективности работы двигателя, увеличению расхода топлива и другим негативным последствиям.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
