Замена передней ступицы Опель Астра Н — пошаговая инструкция

Замена подшипника ступицы Opel Astra H начинается с подготовительных мероприятий. Поставьте ваше авто на ровную площадку с хорошим освещением. Затем под задние колеса ставим противооткатные упоры, снимаемся с ручного тормоза и включаем нейтральную передачу. Для ремонта вам потребуется стандартный набор накидных ключей или головок с трещоткой, а так же домкрат.

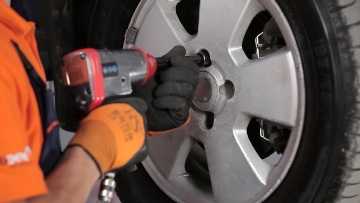

Для безопасности выполнения работ, сначала следует ослабить колёсные болты и контргайку приводного вала, а уже потом поднимать авто домкратом.

Снятие подшипника ступицы Опель Астра H 1.6-1.8

1. После снятия колеса и откручивания ступичной контргайки снимаем тормозной суппорт. Для начала отверткой отгибаем в сторону фиксирующую фрикционную накладку (пружину). Далее убираем заглушки задних крепежных болтов.

1. Откручиваем задние крепежные болты. После чего сняв суппорт, подвешиваем его к пружине амортизатора.

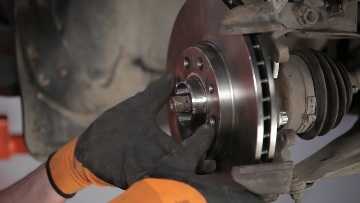

1. Теперь откручиваем тормозной диск головкой TORX T30.
2. Сняв диск тормозной системы берём молоток и аккуратно выбиваем вал привода.

1. Раскручиваем болтовое соединение у шаровой опоры. Затем вставляем отвёртку в паз и забиваем молотком, чтобы разжать крепёж.

Осторожно молотком стучим по рычагу подвески, чтобы выбить наконечник шаровой из поворотного кулака.

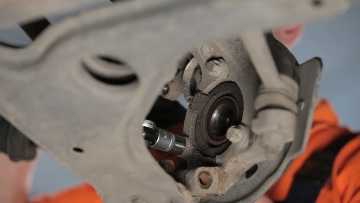

1. Поворачиваем кулак, чтобы получить доступ к задним болтам ступичного фланца для их откручивания.

1. После этого необходимо отключить провод датчика АБС, чтобы снять и заменить подшипник ступицы Опель Астра Н.

Замена ступицы переднего колеса

Ступица переднего колеса представляет собой неразборный узел, поэтому при выходе из строя подшипника ступицы замените ступицу.

При выходе из строя подшипника одной из ступиц рекомендуем заменять обе ступицы передних колес одновременно.

Вам потребуются: ключ «на 18», торцовая головка «на 32».

1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

2. Ослабьте затяжку гайки ступицы.

Гайка ступицы затянута очень большим моментом. Для отворачивания зафиксируйте ступицу монтажной лопаткой (или небольшим ломом), оперев ее на гайки крепления колеса, навинченные на шпильки, как показано на фото к п. 2.

3. Окончательно отверните гайку ступицы и снимите ее.

4. Снимите суппорт тормозного механизма переднего колеса в сборе (см. Замена суппорта тормозного механизма переднего колеса), не отсоединяя тормозной шланг, и закрепите его проволокой, не допуская скручивания или натяжения шланга.

6. Выверните три болта крепления ступицы…

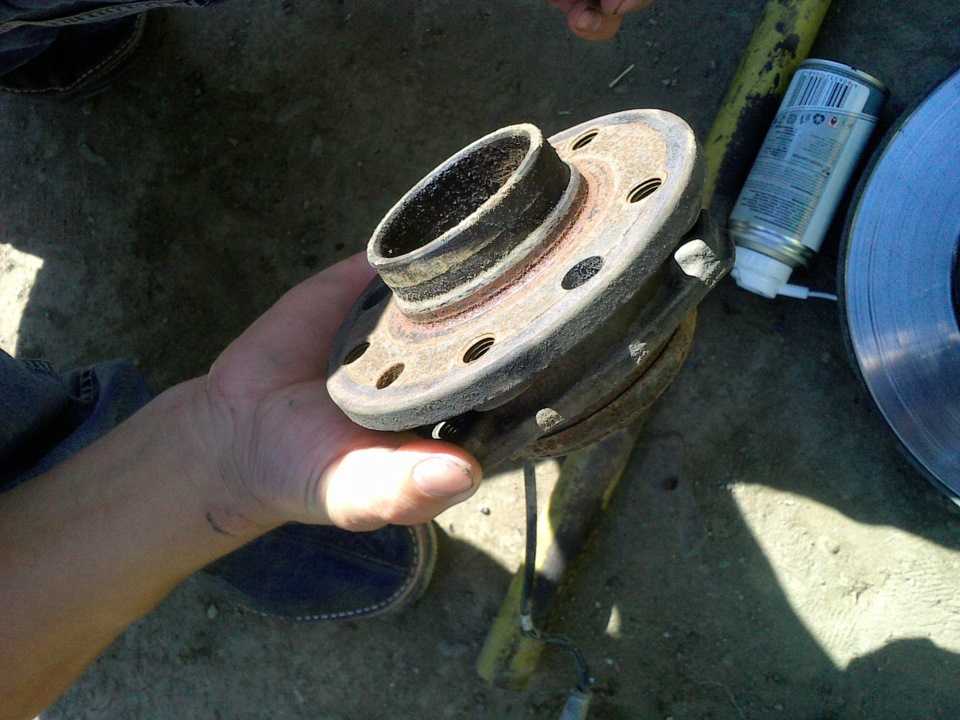

7. …и снимите ступицу и грязезащитный щиток.

При затрудненном снятии ступицы с хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.

Осмотрите и при повреждении замените грязезащитный щиток.

8. Установите снятые детали в порядке, обратном снятию.

9. Проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Доступные цены и гарантия качества – вот наши основные преимущества

Мы не стесняемся говорить, что мы предлагаем оптимально низкие расценки на весь ассортимент услуг. При этом не страдает качество нашей работы, и мы гарантируем превосходный результат. Причин этому несколько. Во-первых, мы имеем первоклассное оснащение и огромный опыт работы, что позволяет делать работу качественно и быстро. Соответственно, повышается объем работ, и мы можем предлагать выгодные цены. Во-вторых, мы уверены в качестве комплектующих, которые поставляются нам напрямую без посредников. Это еще один повод доверить нам автомобиль, немного сэкономить и получить услуги высочайшего качества.

Замена подшипника ступицы Опель Астра операция не сложная. Сам подшипник в большинстве своем продается в сборе со ступицей. Для его снятия и установки придется открутить всего три болта. Если вы сможете сорвать приржавевшие болты со своих мест, значит снимать поворотный кулак не нужно!. Если же болты не поддаются, тогда придется снимать весь поворотный кулак в сборе со ступицей. Это более длительный процесс, но в данном случае вы сможете быть четко уверенным, в том что три болта крепления ступицы вы прикрутили как следует. Замена передних подшипников в Опеле Астра естественно лучше проводить парно, на обоих колесах.

Для того, что бы открутить ШРУСовую гайку потребуется головка на 32.

Если все получилось, то можете ставить новую ступицу и собирать все в обратном порядке.

Но если без снятия кулака открутить болты ступицы не удается, придется снимать поворотный кулак Опель Астра. Для этого необходимо проделать следующие операции.

• Сдергиваем гайку ступицы с места
• Снимаем колесо
• Откручиваем 2 гайки крепления стойки к поворотному кулаку ключом на 18
• Откручиваем 2 болта крепления суппорта к кулаку ключом на 18
• Стягиваем суппорт с тормозного диска и кладем его на подставку
• Окончательно откручиваем гайку крепления ШРУСа к ступице
• Ключом TORX T-30 выкручиваем болт фиксации тормозного диска
• Откручиваем ключом на 19 гайку крепления рулевого наконечника
• Откручиваем гайку крепления пальца шаровой опоры к кулаку
• Вытаскиваем рулевой наконечник
• Отключаем проводок датчика АВS
• Снимаем поворотный кулак в сборе
• Откручиваем 3 болта крепления ступицы головкой TORX 18 к кулаку
• Выбиваем старую ступицу из кулака

Прикручиваем новую ступицу Opel Astra к поворотному кулаку и собираем все в обратном порядке.

• Как снять форсунки на мерседес w210



• Установка тахографа в рассрочку



• Замена пыльника наружного шруса пежо 3008



• Приора установка сигнализации шерхан



• Срок замены ремня грм форд мондео 4

Инструмент для проведения ремонта

Чтобы произвести замену подшипника передней ступицы ВАЗ-2108, вам потребуется наличие инструмента. Все работы необходимо проводить на хорошо зафиксированном автомобиле. Вам потребуется наличие такого инструмента:

1. Набор ключей и головок.
2. Монтажная лопатка.
3. Съемник для подшипников.
4. Газовая горелка.
5. Домкрат, противооткатные башмаки и надежные опоры.
6. Небольшой кусок трубы диаметром 10 см.
7. Молоток и зубило.
8. Щипцы для снятия стопорных колец.

Методика проведения работ на левом и правом колесах одинакова. Желательно заменять подшипники сразу на обеих сторонах. Устанавливать требуется элементы одного и того же производителя, которые рекомендованы заводом.

Технология замены подшипника ступицы на Опель Астра H

Перед тем, как поменять ступичный подшипник необходимо проверить состояние шлицев приводного вала и поворотного кулака, а так же герметичность ШРУСа. Замена подшипника передней ступицы на Опель Астра H выполняется согласно инструкции.

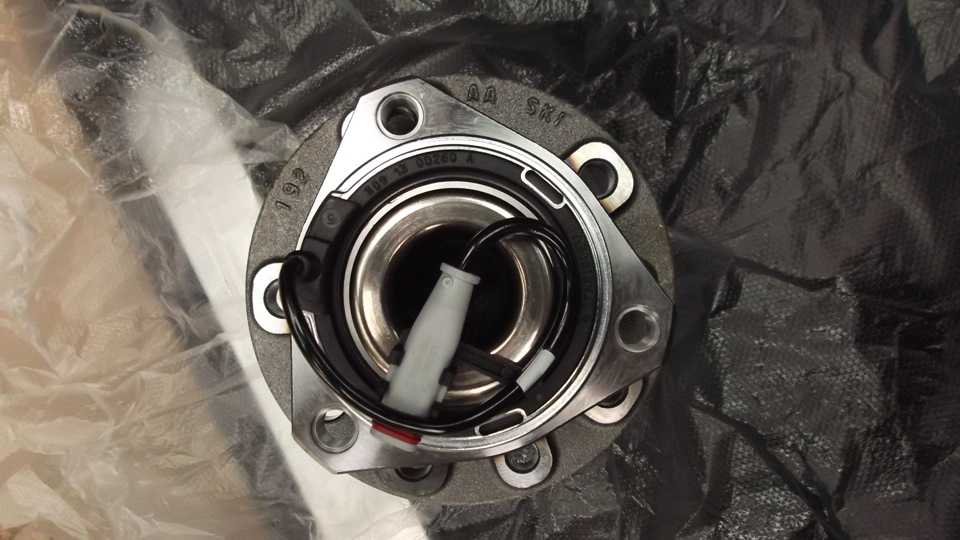

1. Подготавливаем новую запчасть к монтажу, сняв пластиковую крышку. Затем наставляем её на монтажные отверстия и прикручиваем к поворотному кулаку.
2. Подключаем провод датчика ABS.

1. Далее вставляем наконечник шаровой в отверстие, прикрутив обратно к кулаку, устанавливаем тормозной диск с суппортом в обратной последовательности.

1. В завершении сборки затягиваем контргайку динамометрическим ключом. Момент затяжки смотрите в соответствующей статье на нашем сайте или в технической информации далее.
2. Поставьте шплинт, затем прикрутите колесо на место. На этом замена ступичного подшипника на автомобиле Опель Астра H завершена.

Инструкция по замене задних ступичных подшипников

1. Демонтировать колесо, предварительно подняв заднюю часть автомобиля домкратом.
2. Демонтировать пылезащитный колпачок.
3. Теперь необходимо выкрутить гайку, которая зашплинтована. Шплинт вытянуть, гайку выкрутить. Большинство подшипников быстро изнашиваются из-за того, что данная гайка не закреплена должным образом.
4. Теперь необходимо вытереть от грязи и пыли ЦАПФУ.
5. Извлечь со ступицы внутренние подшипники. Вытереть посадочные места от грязной смазки.
6. Извлечь сальник с внутренней стороны ступицы и выбить наружные обоймы старых подшипников. Для данной процедуры рекомендуется использовать молотки.
7. Теперь необходимо впрессовать в ступицу, пока она находится в разобранном состоянии, внутренние обоймы с уже новых подшипников. Это существенно продлит жизнь новым подшипникам.
8. Теперь необходимо забить смазкой территорию между подшипниками и сами подшипники. Установить внутреннюю часть подшипника в посадочное место.
9. Установить новый сальник.
10. Одеть внутреннюю поверхность наружного подшипника и установить все это на ЦАПФУ.
11. Установить шайбу, которая идет с пазом.
12. Закрутить гайку необходимым моментом и одеть колесо обратно.
13. Зашплинтовать и затянуть колесо.
14. Повторить процедуру по замене ступичного подшипника со вторым колесом.
15. Через 100 км необходимо подтянуть гайку ступицы, если необходимо.

Процедуру замены ступичных подшипников рекомендуется производить вместе с напарником. Также после замены ступичного подшипника необходимо проверить уровень тормозной жидкости, ведь вся тормозная система извлекалась в момент ремонта и замены подшипников. Нет необходимости посещать сервисные центры, процедуру замены подшипников и передних и задних можно выполнить в гаражных условиях, вопрос лишь времени и терпения.

Замена подшипника ступицы Опель Астра операция не сложная. Сам подшипник в большинстве своем продается в сборе со ступицей. Для его снятия и установки придется открутить всего три болта. Если вы сможете сорвать приржавевшие болты со своих мест, значит снимать поворотный кулак не нужно!. Если же болты не поддаются, тогда придется снимать весь поворотный кулак в сборе со ступицей. Это более длительный процесс, но в данном случае вы сможете быть четко уверенным, в том что три болта крепления ступицы вы прикрутили как следует. Замена передних подшипников в Опеле Астра естественно лучше проводить парно, на обоих колесах.

Для того, что бы открутить ШРУСовую гайку потребуется головка на 32.

Если все получилось, то можете ставить новую ступицу и собирать все в обратном порядке.

Но если без снятия кулака открутить болты ступицы не удается, придется снимать поворотный кулак Опель Астра. Для этого необходимо проделать следующие операции.

• Сдергиваем гайку ступицы с места
• Снимаем колесо
• Откручиваем 2 гайки крепления стойки к поворотному кулаку ключом на 18
• Откручиваем 2 болта крепления суппорта к кулаку ключом на 18
• Стягиваем суппорт с тормозного диска и кладем его на подставку
• Окончательно откручиваем гайку крепления ШРУСа к ступице
• Ключом TORX T-30 выкручиваем болт фиксации тормозного диска
• Откручиваем ключом на 19 гайку крепления рулевого наконечника
• Откручиваем гайку крепления пальца шаровой опоры к кулаку
• Вытаскиваем рулевой наконечник
• Отключаем проводок датчика АВS
• Снимаем поворотный кулак в сборе
• Откручиваем 3 болта крепления ступицы головкой TORX 18 к кулаку
• Выбиваем старую ступицу из кулака

Прикручиваем новую ступицу Opel Astra к поворотному кулаку и собираем все в обратном порядке.

• Как снять поддон газ 2410



• Как проверить датчик давления масла ваз 2105



• Снять задний редуктор камаз 55111



• Установка защиты переднего бампера рено логан



• Регулировка карбюратора бензопилы хускварна 137 без тахометра

Инструкция по замене передних ступичных подшипников на Opel Астра

Поднять автомобиль с необходимой стороны домкратом.
Демонтировать колесо.
Разжать тормозные колодки.
Демонтировать защитный колпачок гайки ступицы.
Демонтировать ступичную гайку. Это не так то и просто, так как закреплена она по стандарту усилием в 280 Н.м. Даже поставив автомобиль на передачу, полуось все равно будет прокручиваться. Для успешного выкручивания ступичной гайки необходимо сделать следующее:
Изъять из диска центральную заглушку и повесить колесо на два болта.
Опустить автомобиль с домкрата.
Теперь можно приложиться всем весом и открутить гайку.
Демонтировать разъем крепления датчика ABS, который расположен на стойке амортизатора.
Полностью открутить тормозной суппорт. Но полностью разбирать его не нужно.
Демонтировать тормозной диск со ступицы автомобиля. Если же диск будет меняться, то можно просто выбить его молотком. Если нет – необходимо использовать WD-40 и легкими постукиваниями сбить тормозной диск. При наличии съемника тормозного диска можно еще быстрее снять его.
Теперь рекомендуется вытащить полуось из ступицы и освободить пространство для работы, то есть для демонтажа болтов креплений ступицы.
Для откручивания полуоси из ступицы необходимо открутить нижнюю шаровую рычага от поворотного кулака. Крутить необходимо двумя воротками, так как это «болт с гайкой».
Аккуратно извлечь полуось, предварительно сняв шаровую

Полуось на шлицевом соединении, необходимо соблюдать осторожность. Главное – не выдрать полуось с коробки переключения передач, так как можно сразу лишиться трансмиссионного масла.
Теперь видно три болта крепления ступицы к поворотному кулаку.
Необходимо их открутить и запомнить, под каким углом выходит провод датчика ABS

Это угол необходимо запомнить для дальнейшего монтажа, что установка провода датчика происходила правильно. В противном случае, не хватит длины. Самое главное запомнить – провод выходит со стороны тормозного суппорта.
Теперь необходимо снять ступицу. Тут необходимо проявить еще большую осторожность, так как ударить по ступице не где, изнутри не подобраться, ведь там датчик ABS. Плюс в ступице установлен кожух от грязи. В общем, в данном пункте необходимо аккуратно, шаг за шагом извлекать ступицу.
После демонтажа ступицы датчик ABS останется в поворотном кулаке. Его необходимо аккуратно извлечь.
С новой ступицы аккуратно сбить датчик ABS.

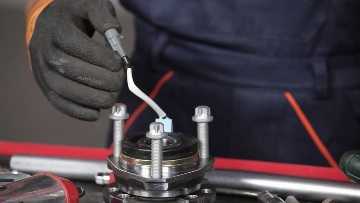

Установить старый датчик ABS на новую ступицу и произвести сборку ступицы в порядке, обратном демонтажу.
Повторить процедуру со второй ступицей и ступичным подшипником.

При закручивании ступичной гайки необходимо сделать все то же самое, что и при демонтаже, то есть повесить колесо и опустить домкрат. Это необходимо потому, что гайка обязана крепиться с тем-же усилием 280 Н.м. При ремонте ступичного подшипника и ступицы шаровую откручивать нет необходимости. Можно просто выбить шрус и выкрутить руль до упора, тогда легко можно подлезть под все болты.

При установке новой ступицы, необходимо смазать саму ступицу и посадочное место графитовой смазкой. Датчик из колодки можно не выключать. На процедуру замены одного ступичного подшипника вместе со ступицей (опционально) до 6 часов. Все зависит от навыка и опыта ремонта ходовой части автомобиля.

Размеры и параметры подшипника ступицы в зависимости от конструкции

Все конструкции СП имеют основные размеры, по которым их можно идентифицировать типоразмер для подбора и идентификации. В таблицах и эскизах представлены два основных типоразмера деталей, приведены параметры и их расшифровка

№ п/п	Обозначение на эскизе	Расшифровка
1	d	Внутренний диаметр внутреннего кольца (мм)
2	D	Наружный диаметр наружного кольца (мм)
3	B	Ширина наружного кольца (мм)
4	b	Ширина внутреннего кольца (мм)
5	rx (мин.)	Координата (Х) монтажной внутреннего кольца фаски (мм)
6	ry (мин.)	Координата (Y) монтажной внутреннего кольца фаски (мм)
7	ℓ	Расстояние между точками Приложения нагрузки (мм)
8	m	Приблизительная масса (кг)
9	Ga	Осевой зазор (мм)

№ п/п	Обозначение на эскизе	Расшифровка
1	d	Внутренний диаметр внутреннего кольца (мм)
2	Dw	Наружный диаметр наружного кольца (мм)
3	Df	Наружный диаметр фланца (мм)
4	D	Наружный диаметр наружного кольца (мм)
5	Bi	Ширина наружного кольца (мм)
6	Pb	Диаметр окружности центровых отверстий болтов на фланце (мм)
7	Ba	Ширина наружного кольца с фланцем (мм)
8	b	Ширина внутреннего кольца (мм)
9	rx (мин.)	Координата (Х) монтажной внутреннего кольца фаски (мм)
10	ry (мин.)	Координата (Y) монтажной (мм)внутреннего кольца фаски
11	ℓ	Расстояние между точками приложения нагрузки (мм)
12	m	Приблизительная масса (кг)
13	Количество болтов в фланце наружного кольца (шт)
14	Ga	Осевой зазор (мм)

Замена ступичного подшипника Опель Астра J: каковы причины?

В общем и целом, подшипник ступицы колеса, вне зависимости от того, ведущее оно или нет, достаточно надежная деталь. Они бывают разных типов:

• закрытые,
• открытые,
• обслуживаемые и т.д.

Все зависит от модели автомобиля. Срок службы оригинальных ступичных подшипников для автомобилей марки OPEL достаточно велик, однако они все равно выходят из строя рано или поздно. Что же влияет на срок службы этой детали?

Качество элемента. Качество запчастей обуславливает и их срок службы. Дешевые китайские заменители, хоть и доступны, могут прослужить очень недолго. Известны случаи, когда клиенты вновь меняли комплектующие уже через 1500 пробега. Поэтому старайтесь отдавать предпочтение качественным запчастям. Тем более, что от подшипника ступицы зависит безопасность вашего передвижения.
Манера езды. То, как и где вы ездите, разумеется, оказывает влияние на всю ходовую часть автомобиля

Если взять во внимание качество наших дорог, то с легкостью можно допустить сокращенный срок службы ступичных. Однако, если вы агрессивно передвигаетесь, не стараетесь объезжать ямы и выбоины, пролетая их на большой скорости, то ступичный подшипник куда быстрее придет в негодность.
Общее состояние подвески

Нельзя забывать, что вся подвеска – это единый организм. Соответственно, нагрузки, приходящиеся на нее должны равномерно распределяться по всем составляющим. Если же отдельные элементы работают некорректно, то механические воздействия и вибрации могут приходиться именно на ступичный, что приведет к его выходу из строя.
Состояние колес и развал-схождение. Состояние колес также оказывает влияние на подшипник. Если вы ездите на старой резине или дисках, которые плохо отбалансированы, то все вибрации от кручения неровного колеса неизбежно будут передаваться на подшипник ступицы.

Установка нового подшипника

Чтобы упростить монтаж, можно совершить маленькую хитрость – немного прогреть ступицу, а подшипник остудить в морозилке. В первом случае металл расширится, во втором – сожмется. Запрессовка пройдет намного проще и быстрее. Главное – не перегреть ступицу, иначе сальник на подшипнике оплавится, и смазка вытечет. В результате этого придется покупать новые запчасти и делать заново ремонт.

Смажьте внутреннюю поверхность ступицы и установите стопорное кольцо с одной стороны. Аккуратно теперь можно начинать запрессовывать ступичный подшипник ВАЗ-2108. Размеры если правильные и нет отклонений в геометрии узлов, сборка не займет много времени. По завершении установите второе стопорное кольцо. Соберите весь узел и установите на ШРУС, наживив болты сверху и снизу. При необходимости произведите замену шаровой опоры.

Затяжка гайки ступицы производится ключом на «30» с очень большим усилием после сборки всей подвески и установки автомобиля на колеса. Вся сборка производится в обратном порядке, не забывайте про метки на поверхности стойки амортизатора. После всех работ следите за тем, чтобы не было сильного износа резины – в противном случае сделайте развал-схождение.

Наша компания поставляет подшипники на все отечественные автомобили: ВАЗ (LADA, SAMARA, NIVA Калина, PRIORA), ГАЗ, КАМАЗ, OKA. На некоторые узлы в российских автомобилях можно подобрать подшипники импортного производства.

Таблица подшипников для российских автомобилей с подобранными импортными аналогами фирм SKF, NTN-SNR, INA/FAG.

Рейтинг ступиц на Opel Astra J: топ-5 моделей

Мы составили рейтинг топ-5 моделей ступиц на Opel Astra J по надежности и износоустойчивости. Эти модели имеют высокую оценку специалистов и хорошие отзывы владельцев.

Модель	Производитель	Оценка
Ступица передняя Flennor FR941318	Flennor	9,5
Ступица передняя SKF VKBA6631	SKF	9,0
Ступица передняя SNR R174.59	SNR	8,8
Ступица задняя Optimal 302504	Optimal	8,5
Ступица задняя Ruville 5451	Ruville	8,2

Эти модели ступиц отличаются высоким качеством материалов и долгим сроком эксплуатации. Они способны выдерживать значительные нагрузки и имеют надежное крепление к автомобилю.

Если вы планируете заменить ступицы на вашем Opel Astra J, обратите внимание на эти модели. Они помогут обеспечить безопасность и комфорт вашего автомобиля

Подшипник передней ступицы

Примечание: — Ниже описаны снятие и установка подшипника передней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом. — Ступица, подшипник и датчик частоты вращения ABS представляют собой неразборной узел. В случае неисправности подшипника или другого элемента узла необходимо заменить всю ступицу в сборе. — При выходе из строя подшипника одной из ступиц рекомендуется заменять обе ступицы одновременно.

Снятие

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 32 ослабляем затяжку гайку крепления ступицы (при необходимости нажимаем на педаль тормоза, чтобы зафиксировать ступицу от проворачивания).

Примечание: Если нажатие на педали тормоза является недостаточно, то зафиксируйте ступицу от проворачивания, удерживая ее монтировкой или монтажной лопаткой, заправленной между двумя временно ввернутыми колесными болтами.

5. В зависимости от того, с какой стороны меняем подшипник передней ступицы, поворачиваем колесо до упора вправо или влево. В нашем случае — вправо.

6. Ключом с головкой на 18 отворачиваем два болта крепления скобы-держателя тормозного суппорта. Извлекаем тормозной шланг из держателя на жгуте проводов датчика частоты вращения ABS.

7. Далее слегка прижимаем тормозные колодки к диску, для этого перемещаем поршень колесного цилиндра внутрь цилиндра: вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

8. Снимаем скобу-держатель в сборе с тормозным суппортом и колодками с тормозного диска. Подвешиваем скобу при помощи подходящей толстой проволоки за элемент подвески.

Внимание: Скобу-держатель тормозного суппорта необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда она будет снята с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к тормозному суппорту. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости. Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Устройство передней ступицы Опель Астра H, особенности конструкции и крепления

Ступичный подшипник Опель Астра Н в сборе, представляет собой стандартную фланцевую деталь с запрессованы внутрь радиально-упорным двухрядным закрытым шарикоподшипником. Конструкция в сборе крепится к поворотному кулаку, а так же к приводному валу. На изображениях ниже представлена компоновка узла, с перечнем дополнительных деталей и крепежных элементов.

В зависимости от года выпуска вашего автомобиля, конструкция и устройство ступичного узла может не существенно отличаться — это видно из сносок 17x, 1x, 2x. При этом принципиально технология замены остаётся аналогичной. Конкретно о выборе ступичного подшипникового ступичного узла для вашего авто по артикулу и производителю читайте в конце статьи.

Замена передней ступицы Опель Астра Н — пошаговая инструкция

Замена подшипника ступицы Opel Astra H начинается с подготовительных мероприятий. Поставьте ваше авто на ровную площадку с хорошим освещением. Затем под задние колеса ставим противооткатные упоры, снимаемся с ручного тормоза и включаем нейтральную передачу. Для ремонта вам потребуется стандартный набор накидных ключей или головок с трещоткой, а так же домкрат.

Для безопасности выполнения работ, сначала следует ослабить колёсные болты и контргайку приводного вала, а уже потом поднимать авто домкратом.

Снятие подшипника ступицы Опель Астра H 1.6-1.8

1. После снятия колеса и откручивания ступичной контргайки снимаем тормозной суппорт. Для начала отверткой отгибаем в сторону фиксирующую фрикционную накладку (пружину). Далее убираем заглушки задних крепежных болтов.

1. Откручиваем задние крепежные болты. После чего сняв суппорт, подвешиваем его к пружине амортизатора.

1. Теперь откручиваем тормозной диск головкой TORX T30.
2. Сняв диск тормозной системы берём молоток и аккуратно выбиваем вал привода.

1. Раскручиваем болтовое соединение у шаровой опоры. Затем вставляем отвёртку в паз и забиваем молотком, чтобы разжать крепёж.

Осторожно молотком стучим по рычагу подвески, чтобы выбить наконечник шаровой из поворотного кулака.

1. Поворачиваем кулак, чтобы получить доступ к задним болтам ступичного фланца для их откручивания.

1. После этого необходимо отключить провод датчика АБС, чтобы снять и заменить подшипник ступицы Опель Астра Н.

Советы по обслуживанию и эксплуатации подшипника

Многие современные СП имеют магнитное триггерное колесо, встроенное в одно из уплотнений. Когда это магнитное колесо проходит мимо железного сердечника датчика ABS, создается сигнал переменного напряжения, который используется модулем управления для контроля скорости колеса.
Распространенной ошибкой является установка подшипника задом наперед, чтобы уплотнение было на стороне, противоположной датчику ABS, в результате чего сигнал на модуль не поступает, диагностический код неисправности, и встроенная система безопасности больше не работает. Это приведет к финансовым затратам. Вряд ли вам удастся демонтировать узел без повреждения триггерного колеса.
Точный сигнал ABS во многих системах зависит от правильного воздушного зазора между датчиком и реактором

Наращивание коррозии на внешней поверхности ступицы может фактически поднять датчик в сборе достаточно, чтобы ослабить сигнал.
Чтобы устранить эту проблему, осторожно снимите датчик со ступицы и используйте проволочную щетку, чтобы очистить от коррозии и ржавчины. Нанесите небольшое количество антикоррозионной смазки и установите датчик на место

Затяните прижимной болт датчика в соответствии со спецификацией.
Одна из наиболее распространенных причин отказа после установки новых подшипников — неправильный крутящий момент на гайке оси, как правило, из-за использования ударного пистолета, а не динамометрического ключа. Затяните крепежные болты узла ступицы в соответствии со спецификациями производителя. Вы должны использовать динамометрический ключ.
Рекомендуемая смазка представлена в таблице:

Марки смазки	Производители	Загуститель	Базовое масло
RareMax AF-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
6459 Grease N	Showa Shell Sekiyu, K.K.	Карбамид	Минеральное масло
Pyronoc Universal N-6C	Nisseki Mitsubishi Oil Corporation	Карбамид	Минеральное масло
HB-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
Ronex MP	Exxon/Mobil	Литий	Минеральное масло

Надежность и износоустойчивость

1. Ступица модели 1. Эта модель славится своей высокой надежностью и долговечностью. Она отличается отличным качеством материалов и тщательной сборкой.
2. Ступица модели 2. Эта модель также хорошо зарекомендовала себя в плане надежности. Она обладает высокой износоустойчивостью и способна прослужить долгое время без дополнительного обслуживания.
3. Ступица модели 3. Эта модель может похвастаться надежностью и высокой износостойкостью. Она была специально разработана для эксплуатации в условиях интенсивной нагрузки и длительных периодов без обслуживания.
4. Ступица модели 4. Эта модель отличается высоким уровнем надежности и прочности. Она способна выдерживать значительные нагрузки и прослужить долгое время без замены.
5. Ступица модели 5. Эта модель также является надежной и износостойкой. Она отлично справляется с требованиями эксплуатации и имеет высокий ресурс работы.

Выбирая ступицы для Opel Astra J, рекомендуется обратить внимание на указанные модели, чтобы обеспечить долгую и надежную работу автомобиля

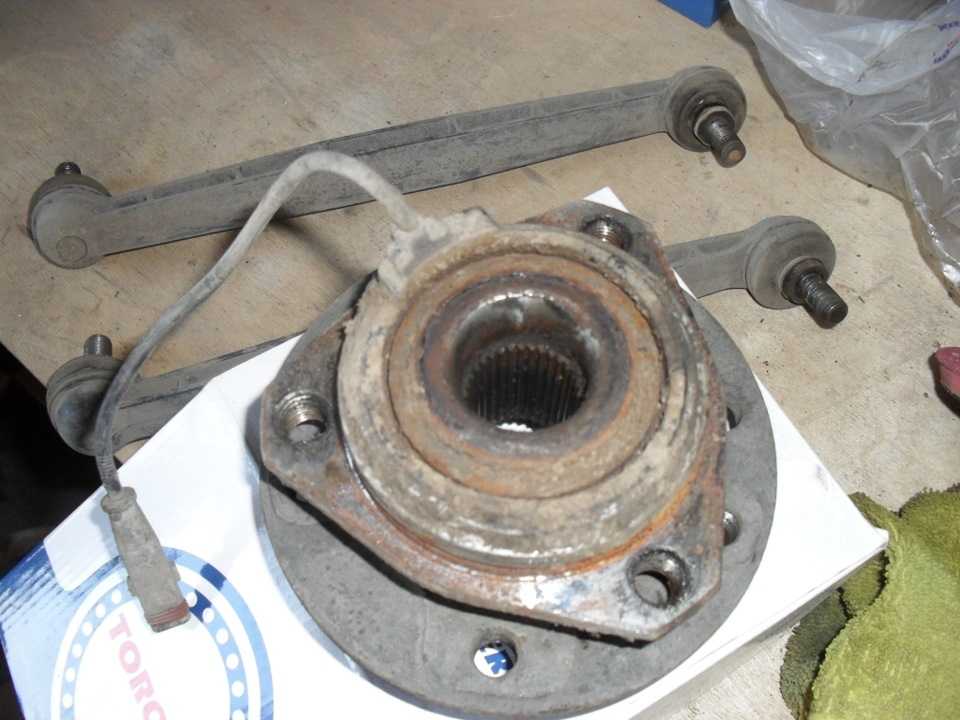

Замена подшипника передней ступицы на Opel Astra (фото)

Замена подшипника ступицы Опель Астра операция не сложная. Сам подшипник в большинстве своем продается в сборе со ступицей. Для его снятия и установки придется открутить всего три болта. Если вы сможете сорвать приржавевшие болты со своих мест, значит снимать поворотный кулак не нужно!.

Если же болты не поддаются, тогда придется снимать весь поворотный кулак в сборе со ступицей. Это более длительный процесс, но в данном случае вы сможете быть четко уверенным, в том что три болта крепления ступицы вы прикрутили как следует. Замена передних подшипников в Опеле Астра естественно лучше проводить парно, на обоих колесах.

В данной статье мы рассмотрим вариант со снятием поворотного кулака. Но в дилерских центрах и хороших сервисах делают все проще, без снятия поворотного кулака, правда у них есть инструмент, которого может не оказаться у вас. Замена ступичного подшипника Опель Астра потребует головок под «звездочку». Кроме самой ступицы вам понадобятся новые болты и ШРУСовая гайка.

Для того, что бы открутить ШРУСовую гайку потребуется головка на 32.

Для того, что бы открутить тормозной суппорт необходимо открутить два болта. Отводим суппорт, главное что бы он не висел на тормозном шланге, лучшее его подвесьте, прикрутив проволокой. Для того, что бы открутить тормозной диск понадобится ключ «звездочкой» размером TORX T-30. Далее откручиваем три болта крепления ступицы, которые вворачиваются изнутри и в этом вся сложность. Для болтов ступицы понадобится ключ TORX 18.

Если все получилось, то можете ставить новую ступицу и собирать все в обратном порядке.

Но если без снятия кулака открутить болты ступицы не удается, придется снимать поворотный кулак Опель Астра. Для этого необходимо проделать следующие операции.

• Сдергиваем гайку ступицы с места
• Снимаем колесо
• Откручиваем 2 гайки крепления стойки к поворотному кулаку ключом на 18
• Откручиваем 2 болта крепления суппорта к кулаку ключом на 18
• Стягиваем суппорт с тормозного диска и кладем его на подставку
• Окончательно откручиваем гайку крепления ШРУСа к ступице
• Ключом TORX T-30 выкручиваем болт фиксации тормозного диска
• Откручиваем ключом на 19 гайку крепления рулевого наконечника
• Откручиваем гайку крепления пальца шаровой опоры к кулаку
• Вытаскиваем рулевой наконечник
• Отключаем проводок датчика АВS
• Снимаем поворотный кулак в сборе
• Откручиваем 3 болта крепления ступицы головкой TORX 18 к кулаку
• Выбиваем старую ступицу из кулака

Прикручиваем новую ступицу Opel Astra к поворотному кулаку и собираем все в обратном порядке.

голоса

Рейтинг статьи

Признаки поломки ступичного подшипника

По мере эксплуатации автомобиля происходит износ его узлов и агрегатов. Причем более всего страдают те, которые постоянно нагружены – это трущиеся детали. Действуют вес двигателя и сила трения на подшипник передней ступицы ВАЗ-2108. Размеры у него поэтому такие внушительные – чтобы справиться с нагрузкой. Но при выходе из строя элемента возникают такие симптомы:

1. На ранних этапах появляется еле заметный гул.
2. Могут ощущаться незначительные вибрации, передаваемые от колес к кузову.
3. По мере износа подшипника гул и вибрация усиливаются.

Если не произвести своевременно замену, подшипник может заклинить. При работе будет наблюдаться чрезмерный нагрев ступицы – внутри обоймы подшипника смазки очень мало, металлические элементы трутся друг о друга

Устройство передней ступицы Опель Астра H, особенности конструкции и крепления

Ступичный подшипник Опель Астра Н в сборе, представляет собой стандартную фланцевую деталь с запрессованы внутрь радиально-упорным двухрядным закрытым шарикоподшипником. Конструкция в сборе крепится к поворотному кулаку, а так же к приводному валу. На изображениях ниже представлена компоновка узла, с перечнем дополнительных деталей и крепежных элементов.

В зависимости от года выпуска вашего автомобиля, конструкция и устройство ступичного узла может не существенно отличаться — это видно из сносок 17x, 1x, 2x. При этом принципиально технология замены остаётся аналогичной. Конкретно о выборе ступичного подшипникового ступичного узла для вашего авто по артикулу и производителю читайте в конце статьи.
