ГАЗ 2705 Проверка термостата

Проверка термостата

Подготовка

Термостат при прогреве двигателя включает в работу большой контур охлаждения. При этом термостат непрерывно расширяется, от размера «а» до размера «b». Перед тем, как снимать и проверять работоспособность термостата, убедитесь в том, что проблемы с охлаждением двигателя возникли не вследствие недостаточного количества охлаждающей жидкости или слабого натяжения приводного ремня. Убедитесь в исправности индикатора, расположенного на приборной доске. Если Вы заметили, что двигатель долго прогревается до рабочей температуры (согласно показаниям индикатора), термостат, возможно, заклинен в открытом положении. В этом случае термостат следует заменить. С другой стороны, долгий прогрев может быть следствием отсутствия термостата. Это могли сделать специально или непреднамеренно (забыли установить после ремонта). Не используйте автомобиль без термостата. Система управления двигателем будет держать двигатель в режиме прогрева более долгое время. В течение этого времени двигатель будет потреблять большее количество топлива, а отработавшие газы будут содержать большее количество вредных примесей. Если двигатель перегревается, потрогайте верхний шланг радиатора. Если он не горячий, а двигатель перегрет, термостат, возможно, заклинило в закрытом положении. Жидкость не попадает в радиатор и циркулирует по малому кругу. В этом случае замените термостат. Если верхний шланг радиатора горячий, это значит, что термостат открыт и жидкость нормально циркулирует по системе. В этом случае ознакомьтесь с рекомендациями, приведёнными в разделе Диагностика неисправностей.

Проверка

Снимите корпус термостата. Проверьте положение термостата через присоединительный патрубок в корпусе. Измерьте размер «а» на термостате. Если термостат при комнатной температуре находится в открытом состоянии — он неисправен и подлежит замене. Для грубой проверки работоспособности термостата подвесьте его корпус на куске шпагата в сосуде с водой. Корпус термостата не должен касаться стенок сосуда. Начинайте нагревать сосуд. По мере нагревания воды термостат должен открываться (это происходит непосредственно перед кипением воды). Поскольку температура кипения воды 100°С, термостат может не открыться полностью (обратитесь к Спецификациям). Извлеките термостат и дайте ему остыть. По мере остывания он должен полностью закрыться. Если термостат не открывается при нагревании или не закрывается при охлаждении, замените его. При установке термостата имейте в виду следующее. Тщательно очистите сопрягаемые поверхности и замените уплотнительное кольцо. Поместите термостат в кожух, правильно сориентировав. Затяните болты крепления крышки, приложив требуемое усилие. Установите все шланги на прежние места, после чего залейте охлаждающую жидкость (обратитесь к Главе Текущий уход и обслуживание). Запустите двигатель, прогрейте до рабочей температуры и убедитесь в отсутствии утечек.

Термостат Газели

Термостат с твердым наполнителем, двухклапанный, типа ТС-107-01, расположен в выходном патрубке головки цилиндров и соединен шлангами с насосом охлаждающей жидкости и радиатором.

Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78—82° С. При температуре 94° С он уже полностью открыт. При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя. При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Рис. 1. Работа термостата: А — термостат закрыт; В — термостат открыт

Отопитель кузова соединен параллельно с радиатором, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.Для поддержания оптимального температурного режима двигателя при отрицательных температурах окружающего воздуха необходимо закрывать облицовку радиатора чехлом.

Ни в коем случае нельзя снимать термостат. В холодное время года двигатель без термостата прогревается долго и работает при низкой температуре охлаждающей жидкости.

В результате ускоряется его износ, увеличивается расход топлива, происходит обильное отложение смолистых веществ в двигателе, а также не обеспечивается нормальная температура воздуха в кабине автомобиля.В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по малому кругу (через рубашку охлаждения двигателя), минуя радиатор.

В результате это приведет к перегреву двигателя.

Двигатель 406

1. Слить жидкость из системы охлаждения.

2. Отсоединить два шланга от патрубков крышки 1 корпуса термостата.

Отвернуть два болта 2 и снять крышку 1.

Если нужно снять корпус термостата, надо отсоединить провода от датчиков 5, ослабить затяжку хомутов 4 и, отвернув два болта 3, снять корпус термостата

3. Вынуть термостат 1 из корпуса 2

4. Установить новый термостат в обратном порядке.

Двигатель 402

1. Слить жидкость из системы охлаждения.

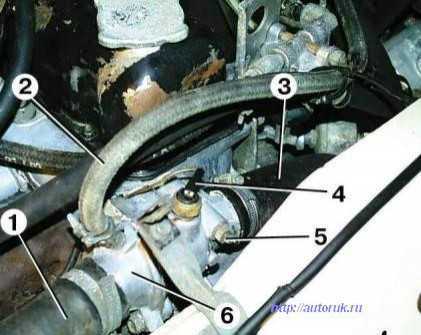

2. Отсоединить от крышки 6 корпуса термостата шланги 1 и 2, предварительно ослабив затяжку хомутов.

Если нужно снять корпус термостата, надо отсоединить от него шланг 3 и провод 4 от датчика температуры охлаждающей жидкости.

Отвернуть два болта 5 (второй болт снизу корпуса) и снять корпус термостата.

3. Отвернуть два болта 1 и снять крышку 2. Вынуть из корпуса термостат 3

4. Установить новый термостат в обратном порядке.

Замена термостата газели на Tama WV64MC82

Замена термостата газели на Tama WV64MC82

Речь исключительно о термостате, устанавливаемом в двигателе ЗМЗ 406.3 (Волга и Газель), так как диаметры отверстий в корпусе термостата, расположение датчиков температуры, направление потока ОЖ в системе у двигателей различных авто отличается.

Многие сталкивались с проблемой, когда двигатель не прогревается
до рабочей температуры или прогревается только под нагрузкой. Если летом, в жару, этого можно не заметить, то с приходом холодов это сразу ощущается. Особенно, проблема заметна когда транспорт используется в коммерческих целях, как газель в грузоперевозках, когда водитель находится в кабине продолжительное время и ощущает недогрев ДВС на себе. Если на приборке есть индикатор температуры, то видно, что стрелка не в своем законном месте, а печка дует не таким горячим воздухом, как могла бы. Двигатель работает в неоптимальном температурном режиме, возможен увеличенный расход топлива, ухудшение тяги. Чтобы как-то поднять температуру, приходится закрывать радиатор: в случае сильных морозов — полностью, а когда теплеет — обратно приоткрывать, иначе при нагрузке начинает перегреваться. Согласитесь, это лишние заботы.

Редкий владелец газели (не беру в счет свежие авто) не занимался заменой термостата по причине недогрева\перегрева\заклинивания и прочих бед с ним. Покупка нового термоса – всегда лотерея и с этим уже надо смириться. Лично поменял почти десяток. Брал и разных производителей, и одинаковых. Некоторые не работали как положено сразу, другие – работали месяц-два-полгода, но спустя время так же «умирали» – начинали или позднее открываться, или раньше, и даже клинили, вставая на перекос в открытом положении.

Несколько лет замечал в сети информацию, об установке в газель термостата от иномарки, с восторженными отзывами о их четкой работе. Но сам все откладывал такую замену.

Этой зимой температура после прогрева держалась 77-78 градусов (термостат Luzar LT03025 — 82гр) – и это с почти полностью закрытым радиатором! Для 406.3 двигателя рабочая температура от 82 гр. Для лета хорошо, а на  зиму кто-то ставит и на 88 гр. На вкус и цвет, как говорится. Исходя из отчетов по замене в интернете, было принято решение заказать Tama WV64MC82. Цена у него конечно, в два-три раза выше нашего, но положительные отзывы склонили к покупке и его установке.

Доработка Tama WV64MC82

Tama WV64MC82 – термостат на 82 гр, есть и на 88 в таком же исполнении. Перед установкой потребуется доработка:

необходимо уменьшить диаметр основной тарелки на 1 мм,
заменить нижнюю тарелку — поставить со старого термостата, она должны быть больше по диаметру, при этом подобрать плоскую или выпрямить имеющуюся (возможно потребуется немного рассверлить отверстие),

перевернуть клапан бобышкой вниз (может не так важно, но я сделал)

Обтачивал на точильном круге (точильном станке) — получилось быстро и аккуратно. Нижнюю тарелку подбирал от старых термостатов и выпрямлял, т.к. хотел чтобы расстояние между основным клапаном и нижней тарелкой было как на родном газелевском термике. Клапан для стравливания воздуха перевернул с помощью тисков — расплющенный хвостик зажимаем ребром в тисках и деформируем до нужной степени (чтоб проходил в отверстие), переворачиваем и расплющиваем обратно, чтобы держался. Резиновое колечко поставил от старого – оно плотно садится на обточенный диск. После заливки ОЖ и первого прогрева разница сразу заметна – температура стала 81-83 гр. Надо заметить, что уплотнительное колечко ставить нужно или новое, или с большим трудом загнать надетое оригинальное от tama в нижний корпус термостата (ведь оно больше по диаметру, чем посадочное место). Дело тут в уплотнении (герметичности), которое получается при стягивании двух корпусов. У tama основная тарелка практически плоская, тогда как у предназначенных для газели термостатов, она с высоким бортиком. Поэтому вместе с обычным тонким колечком стандартный термос создает герметичное соединение, а tama с таким же кольцом может и пропускать ОЖ наружу. Другой вариант — подложить половинку старого колечка под термос, тем самым приподняв его, или посадить соединение на герметик.

В ходе недельной эксплуатации при температуре воздуха от 0 до -15 гр с почти открытым (неутепленным) радиатором, двигатель находится стабильно в диапазоне 82 гр +-1 гр. Пока очень доволен и надеюсь на долгую и безотказную жизнь этого изделия.

Следующая статья: Чем приклеить магниты в стартере

Другие статьи…

Информация оказалась вам полезной? Пожалуйста, поделитесь ей с друзьями в соцсетях и оставьте свой комментарий:

Часто задаваемые вопросы

1. Как установить термостат в двигатель Волга 3110 (402)?

Установка термостата в двигатель Волга 3110 (402) несложная процедура, которую можно выполнить самостоятельно, следуя некоторым шагам:

1. Охладите двигатель и сливайте охлаждающую жидкость из системы.
2. Отверните крепления домкрата и снимите его с машины.
3. Разъедините шланги охлаждения, аккуратно отключив их от термостата.
4. Отверните крепления термостата и снимите его с двигателя.
5. Установите новый термостат на место, следуя инструкциям производителя.
6. Подсоедините шланги охлаждения к термостату.
7. Установите обратно крепления домкрата.
8. Заполните систему охлаждения свежей охлаждающей жидкостью и проверьте наличие утечек.

2. Какой термостат следует выбрать для двигателя Волга 3110 (402)?

При выборе термостата для двигателя Волга 3110 (402) важно учитывать параметры, указанные производителем автомобиля

Обратите внимание на следующие характеристики:

• Температура открывания — выбирайте термостат, который открывается при оптимальной для работы двигателя температуре.
• Материал — предпочтительно выбрать термостат с корпусом из прочного и надежного материала.
• Марка — приобретайте термостат от надежного производителя, чтобы быть уверенным в его качестве и долговечности.

Описание процесса замены

Чтобы заменить термостат обязательно потребуется сливать охлаждающую жидкость, поэтому следует ей запостись. Кроме того, потребуются плоскогубцы или отвёртка, чтобы ослабить клеммы датчиков и патрубков, в зависимости от их фиксации. Ключ на 12 понадобится для болтов крепления устройства.

Как поменять термостат на 406-м двигателе, описание:

1. Слить охлаждающую жидкость.
2. Ослабить крепления и вынуть 2 шланга из патрубков устройства. Далее, потребуется снять крышку.
3. Чтобы снять корпус понадобится отсоединить все клеммы датчиков системы охлаждения и вывернуть два болта.
4. Термостат 406-го двигателя вынимается из корпуса и меняется. Установка назад производится в обратном порядке.

Составных частей устройства немного и его конструкция не отличается сложностью, поэтому процесс замены не должен вызвать трудностей. Для наглядности процесса замены представлено видео:

Доброго времени суток уважаемые читатели. Тема сегодняшней записи – замена термостата ЗМЗ 405.

В статье вы найдете перечень инструмента и расходных материалов, необходимых для замены термостата, типовые неисправности термостата, рекомендации по доработке двигателя для упрощения замены термостата в будущем.

Перечень инструмента и расходных материалов, необходимых для замены термостата змз 406-405-409:

• отвертка (для снятия хомутов патрубков)
• шестигранник на 6 (для снятия корпуса термостата)
• рожковый ключ на 13 (для разборки корпуса термостата)
• тисы (в них будем зажимать корпус термостата для разбора)
• прокладка корпуса термостата
• прокладка крышки термостата
• термостат (обязательно сварить и проверить температуру открытия и закрытия)
• герметик

Возможно, понадобиться:

Охлаждающая жидкость, аналогичная залитой в двигатель.

Последовательность действий по замене термостата.

Шаг 1 – сливаем охлаждающую жидкость, используя кран на радиаторе или блоке двигателя (сольется достаточно для замены термостата из любого крана).

Шаг 2 – при помощи отвертки ослабляем хомуты (верхний и нижний) и снимаем верхний патрубок с крышки термостата.

Шаг 3 – отцепляем (предварительно запомнив, записав или сфотографировав) все провода идущие к датчикам на корпусе термостата.

Шаг 4 – при помощи шестигранника откручиваем корпус термостата

Шаг 5 – зажимаем его в тисы, и располовиниваем открутив верхнюю крышку ключом на 13

Шаг 6 – отчищаем от старых прокладок крышку корпуса термостата, сам корпус и ГБЦ.

Шаг 7 – меняем термостат на НОВЫЙ, меняем прокладки.

Сборка производиться в обратной последовательности.

Все вы поменяли термостат и сэкономили примерно 700-800 рублей.

Лайфхак или как доработать двигатель для замены термостата без снятия его корпуса….

С 1994 года двигатели ЗМЗ выпускаются с идиотским конструктивным дефектом – невозможно поменять термостат без снятия корпуса, так как невозможно выкрутить болт крепления верхней крышки.

Исправляется это при помощи проточки болгаркой стенки ГБЦ и установки болта с меньшей шляпкой , или болта под 6тигранник.

Подробнее про доработку на фото:

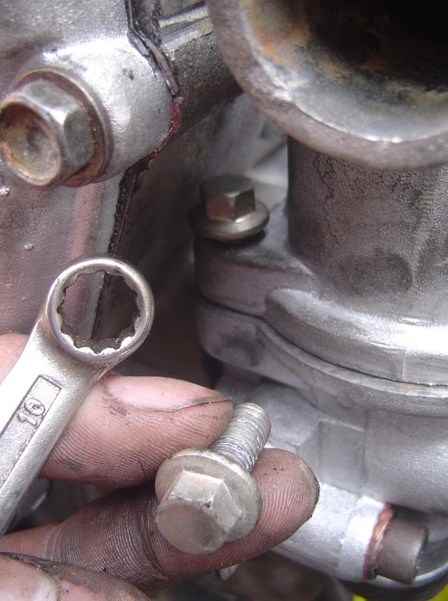

с болтом с головкой на 10 открутить не выйдет!

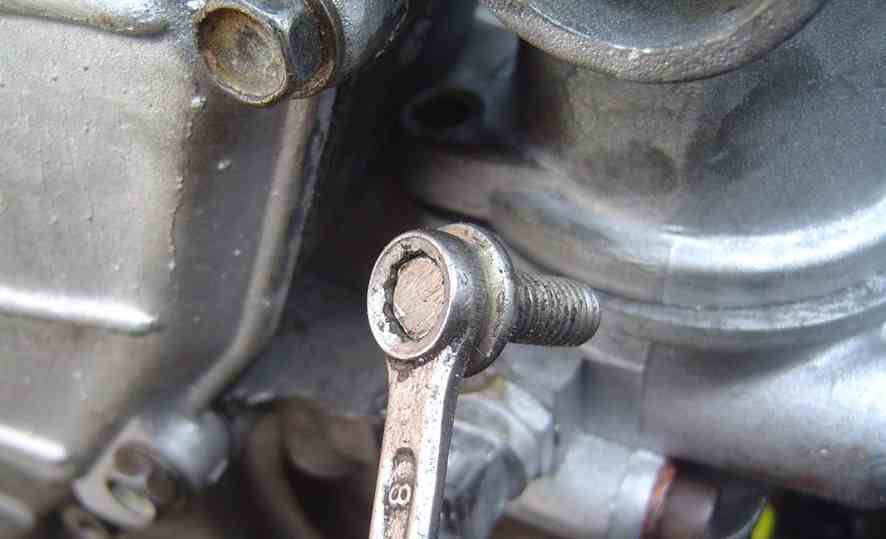

а вот если спилить его шляпку по ширине и высоте…..

вот теперь можно менять без разбора

Термостат изменил температурные характеристики.

Это самая частая неисправность на этих двигателях. Дело в том, что отечественные термостаты не отличаются качеством и со временем деградируют. Итогом, как правило, становиться снижение температуры открывания. Как следствие двигатель быстро прогревается, но никогда не прогреется выше определенной температуры (обычно это 50-60 градусов) что ведет к увеличению расхода топлива и ускоренному износу двигателя, а зимой из бонусов вы получите еще и холод в кабине.

Эта неисправность возникает по причине низкого качества термостата.

Термостат заклинил в закрытом положении.

Это вторая по распространенности неисправность термостата. При этой неисправности двигатель кипит! Охлаждающую жидкость выдавливает из расширительного бачка и эксплуатировать автомобиль в этом режиме недопустимо.

Эта неисправность возникает из-за накипи и мусора в системе охлаждения.

Термостат заклинил в открытом положении.

При этой неисправности двигатель будет долго прогреваться и никогда не прогреется выше 50-70 градусов (в зависимости от температуры на улице и режима эксплуатации). В целом ездить с такой неисправностью можно, но не желательно, так как недогрев двигателя чреват его ускоренным износом и повышенным расходом топлива….

Эта неисправность также возникает из-за накипи и мусора в системе охлаждения.

На этом у меня сегодня все. Если у вас остались вопросы по замене термостата на ЗМЗ 405, или у вас есть чем дополнить статью, пишите комментарии.
