Замена поддона картера и его прокладки на ваз 2101-ваз 2107

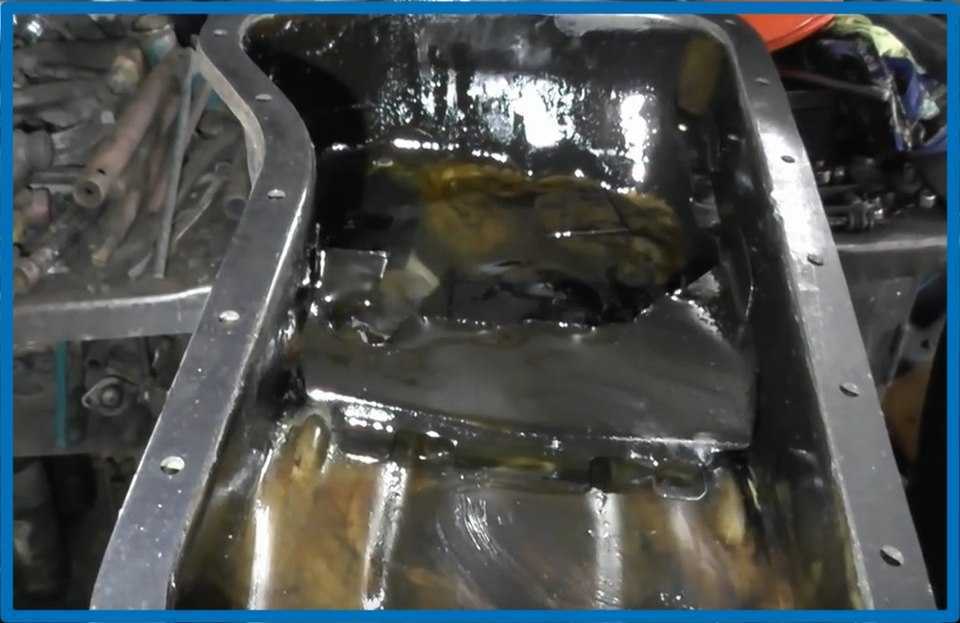

Сварка поддона двигателя

По секрету всему свету — сварка поддона двигателя

Наверное многие слышали такую историю:

— Остановился. Смотрю — сразу потекла темная лужа, рядом с передним колесом.

А может быть, кому-то лично знаком, вид этой темной лужи под своим железным конем. Бывалые автовладельцы могут сразу констатировать: поддон пробит. И будут правы. Поддон пробит и из него вытекает масло. Чем это грозит?

Основное предназначение поддона — это хранение масла. Поэтому форма и конструкция походит на небольшую ванну. Изготавливают его либо методом штамповки из листов мягкой стали, либо отливкой из алюминия и его сплавов. В ванну на рабочем моторе погружается маслоприемная трубка с сеточкой. Через эту трубку во время работы двигателя масло всасывается с помощью масляного насоса и под давлением подается к различным узлам двигателя, чтобы обеспечить их смазку и нормальную работу. Затем масло стекает по стенкам и каналам картера обратно в поддон. В случае, когда поддон поврежден и уже имеется течь масла, то придет момент, когда насосу нечего будет качать и двигатель просто напросто заклинит. Если под автомобилем появилось масляное пятно, нужно срочно разобраться в причинах его появления. В случае, если масло капает из трещины, необходимо снимать поддон, промыть его с химией под давлением и отвезти на ремонт с помощью сварки. Может возникнуть вопрос: почему именно сварка поддона? Ведь можно заклеить или залепить так называемой холодной сваркой. Да, можно, но как показывает практика этот метод не дает гарантий на долговечность и в самый неподходящий момент проблема повторится. Хорошо, если успеете вовремя принять меры, в противном случае предстоит дорогостоящий ремонт или замена двигателя.

О процессе ремонта

Самый лучший вариант решения проблемы — сварка поддона картера. Как выше уже говорилось, поддон картера изготавливается либо из мягких сталей, либо из алюминиевых сплавов. Получить сварку алюминия высокого качества в гаражных условиях не представляется возможной. Алюминий, как металл, имеет особые свойства. «Крылатый металл» — такое прозвище он получил за свою прочность и низкий вес, но при этом имея достаточно высокую химическую активность. Конечный результат — покрытие алюминия оксидной пленкой. И, если температура плавления самого алюминия 650 градусов, то оксидная пленка плавится при 2000 градусах. В отличие от нержавеющей стали или стали других марок, алюминий в процессе сварки не изменяет цвет сварочной ванны, т.е. сложнее понять степень нагрева металла и сварщик, не имеющий опыта работы с этим металлом может не успеть вовремя погасить дугу и прожечь деталь. Либо при плохой зачистке будет появляться чернота и грязь во время сварки от впитанного алюминием масла во время работы. Вместо аккуратного шва получается дыра, в несколько раз больше трещины, которая была изначально. И это еще не все. Алюминий обладает немалым коэффициентом усадки. Это действует на шов, создавая в нем напряжения и деформации. Увеличение расхода проволоки или выполнение модификации шва помогают частично избежать усадку. Учитывая все эти особенности «крылатого металла», сварка алюминия производится в основном аргонодуговой установкой.

— сварочный аппарат (TIG)
— баллон с аргоном
— точный регулятор давления подачи газа

Подготовка и выполнение сварки

Перед началом необходимо подготовить детали. Для этого их зачищают шлифмашинкой, наждачной бумагой или напильником и протирают любым растворителем для удаления оксидной пленки. Если толщина заготовок больше 4 мм, то для получения полного провара нужно выполнить разделку кромок и производить сварку в несколько проходов. Если предстоит варить трещину, то по её краям необходимо засверлить отверстия, чтобы остановить и предотвратить её дальнейшее развитие. При сварке большой толщины за один проход будет перегрев алюминия, большие напряжения в металле после сварки и шов будет неравномерным и менее красивым. Свариваемое место зачищают шлифовальной машинкой или напильником. Сварка алюминия аргонодуговой установкой производится вольфрамовым электродом от 1,5 до 5,5 мм в зависимости от толщины свариваемого металла.

Как избежать повреждения двигателя в случае пробоя поддона картера

Начнем с того, что перечисленные выше повреждения грозят не только легковым авто, но и транспортным средствам с увеличенным дорожным просветом (городские кроссоверы и внедорожники).

При этом одной из самых серьезных проблем наряду с помятыми порогами или различными неполадками по ходовой части можно считать ситуацию, когда по той или иной причине оказался пробит поддон картера двигателя.

Важно понимать, что данная неисправность способна в считанные секунды привести к тому, что двигатель автомобиля выйдет из строя, а для его восстановления потребуется дорогостоящий ремонт или даже полная замена ДВС на контрактный мотор. Прежде всего, нужно учитывать, что дальше продолжать движение на автомобиле с пробитым поддоном категорически запрещено

Дело в том, что сам поддон на большинстве авто является своеобразным резервуаром для моторного масла (исключением можно считать систему с сухим картером)

Прежде всего, нужно учитывать, что дальше продолжать движение на автомобиле с пробитым поддоном категорически запрещено. Дело в том, что сам поддон на большинстве авто является своеобразным резервуаром для моторного масла (исключением можно считать систему с сухим картером).

Из поддона маслонасос системы смазки осуществляет постоянный забор смазочного материала, после чего подает моторное масло под давлением к нагруженным трущимся элементам и узлам внутри силового агрегата.

Вполне очевидно, что моторное масло попросту вытечет наружу даже через незначительную трещину в поддоне, а без должного количества смазки давление масла упадет, начнется масляное голодание, в результате чего двигатель будет подвержен сильнейшему износу. Если же течь сильная, тогда силовой агрегат может и вовсе заклинить буквально за несколько минут.

С учетом вышесказанного необходимо придерживаться следующих рекомендаций:

В том случае, если во время движении произошел наезд на какое-либо препятствие или же водитель ощутил удар в области передней оси автомобиля, тогда следует как можно быстрее убрать нагрузку с ДВС (отпустить газ, снизить скорость движения, понизить обороты двигателя до минимальных, остановить машину и заглушить двигатель).
Затем следует открыть капот и внимательно осмотреть двигатель автомобиля сверху и снизу. При осмотре верхней части следует проверить целостность подушек двигателя и их креплений, осмотреть ДВС на предмет свежих подтеков в местах расположения прокладок и т.д. Что касается нижней части, крайне желательно найти то место, на которое непосредственно пришелся удар.

Как уже было сказано, большинство автомобилей имеют «мокрый» картер, в котором находится масло. При этом поддон условно является самой нижней точкой мотора. Необходимо внимательно осмотреть указанный поддон на предмет трещин, сильных вмятин, свежих сколов и т.д. Если течи масла нет, тогда следует просто запомнить, где находится место удара.

Затем (только при условии отсутствия сильных и обширных вмятин на поддоне) двигатель можно завести, после чего нужно оценить работу силового агрегата на предмет посторонних шумов, стуков и т.д. Также нужно проследить, чтобы на приборной панели не горела лампочка аварийного давления масла. Если все в порядке, можно продолжить движение своим ходом.

При этом в дальнейшем СТО все же нужно посетить, показав специалистам тот участок, на который пришелся удар. Дело в том, что это место может потребоваться дополнительно усилить, так как в следующий раз даже незначительный удар по поддону будет способен привести к образованию большого раскола и т.п.

Итак, если же видна сильная вмятина, но течи нет, или была найдена трещина на масляном поддоне, через которую течет моторное масло с той или иной степенью интенсивности, тогда заводить двигатель нельзя. В этом случае необходимо менять или ремонтировать пробитый картер двигателя.

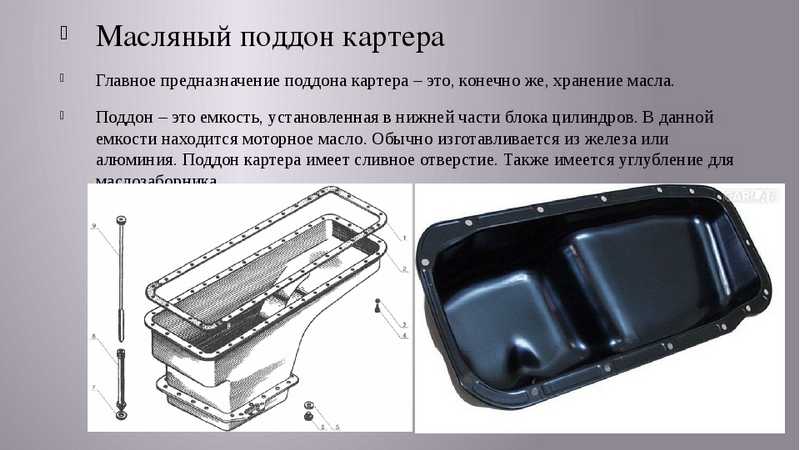

Масляный поддон

Масляный поддон — корпусная деталь ДВС, предназначенная для хранения и сбора масла (кроме двигателей с сухим картером , где функцию хранения масла выполняет отдельно стоящий масляный бак). Другие распространённые названия — поддон двигателя, поддон картера . Поддон также изолирует полость картера (блок-картера, блока цилиндров — смотря по конструкции) от загрязнения деталей снаружи и препятствует потере масла при работе. В поддоне оседают крупные загрязнения (стружка, отколовшиеся детали и попавшие в двигатель загрязнения) .

Поддон имеет корытообразную форму, определяемую как размещёнными внутри агрегатами, так и возможностью вытяжки применяемой стали, общей технологичностью изготовления. Поддон прикрепляется к картеру (блок-картеру) на болтах (чугунный блок), либо шпильках (алюминиевый блок); для уплотнения стыка устанавливается цельная или сборная прокладка из резины, пробки или картона. Во многих новых конструкциях двигателей прокладка поддона отсутствует, уплотнение осуществляется герметиком .

Материал поддона

Основные применяемые материалы — низкоуглеродистая сталь, алюминиевый сплав .

Большинство двигателей имеет поддон, получаемый глубокой вытяжкой из стального листа марок 08кп (ранее), 03ХГР, 06ХГСЮ, либо другой малоуглеродистой, отвечающей необходимым требованиям к глубине вытяжки (глубокая, весьма глубокая, весьма особо глубокая). Глубина вытяжки, определяется конструкцией (формой и объёмом) поддона. Преимуществами стали является дешевизна и сопротивление ударам, недостатками — корродируемость, низкая жёсткость стыка с блоком, невозможность придания произвольно заданной формы.
Алюминиевые поддоны получают обычно

Как правило, поддон образует вместе с картером кривошипную полость двигателя, поэтому необходимая глубина поддона и его объём определяется расстоянием от оси коленвала до плоскости разъёма, радиусом кривошипа и размером кривошипной головки шатуна, а также количеством масла в системе. Объём должен быть таков, чтобы находящееся в поддоне масла не подхватывалось вращающимися деталями (кривошипы и шатуны) во всём интервале допустимых углов наклона двигателя. В противном случае это приведёт к большому вспениванию и расходу масла, а также возможному снижению давления масла в системе, с соответствующими последствиями (выплавление вкладышей) . Увеличение высоты поддона и уменьшение расстояния от оси коленвала до плоскости разъёма уменьшает массу двигателя, но снижает жёсткость блока; таким образом, форма и объём поддона зависят от заданной разработчиком прочности и жёсткости картера (блок-картера, блока цилиндров — смотря по конструкции). Во избежание избыточного вспенивания и переливания масла, поддон обычно имеет внутреннее оребрение (алюминиевые/пластмассовые), либо внутренние перегородки (приваренные к стальному поддону).

В полости поддона обычно смонтирован шестерёнчатый маслонасос с его приводом, масляный щуп; поддон имеет также сливное отверстие с завертной (часто магнитной) пробкой. Всё это относится к “мокрому” поддону, так как системы с сухим картером имеют обычно масляный насос снаружи, а масляный щуп и сливная пробка установлены в масляном баке. Современные двигатели могут иметь также встроенный индикатор уровня масла (блокирующий пуск при его нехватке), есть варианты с подогревными змеевиками (военные машины); в случае использования внешнего масляного радиатора поддон имеет присоединительную резьбу для сливного шланга.

Сливное отверстие, закрываемое пробкой, позволяет быстро слить масло из самой нижней точки двигателя, а тем самым, удалить и часть накопившихся отложений. Наличие металлических включений в сливаемом из поддона масле указывает на происходящий в двигателе аварийный износ или разрушение деталей.

Поддон может быть повреждён (смят) при наезде автомобиля на препятствие , при неаккуратном перемещении/монтаже двигателя. При этом может разрушаться или изгибаться, например, маслозаборник двигателя, что приводит к масляному голоданию. При пробитии поддона теряется масло , и двигатель также выходит из строя [ источник не указан 332 дня ] .

Что делать при аварии

Масляный поддон двигателя — весьма уязвимая деталь двигателя, и если в результате неаккуратной езды он будет пробит, то вытечет все масло, находящееся в системе смазки. Чтобы уменьшить эту опасность, используют дополнительную защиту поддона, которая так и называется — защита картера. Что же делать, если все-таки произошла «жесткая посадка» моторного днища на механическое препятствие?

В первую очередь нужно оценить масштаб происшедшего. Проверьте — нарушилась или нет герметичность картера. Если потеков масла под машиной не наблюдается, значит, повреждение не критичное. Далее проверьте контрольную лампочку давления масла в системе при работающем двигателе. Если лампочка не горит — ехать можно.

Однако неизвестно — каково давление в масляных каналах. Ведь масляные датчики настроены на пороговое значение давления в пределах 0,5 — 0,8 бар. То есть, лампочка может и не гореть, однако давление в системе недостаточное для работы двигателя на больших оборотах. Тем более, неизвестно, погнута или нет маслоприемная трубка в картере.

Так что придется посетить автосервис, доехав до него, не слишком нагружая мотор. Если сможете выправить вмятину самостоятельно, и у вас есть гараж со смотровой канавой, возвращайтесь потихоньку домой. Если же случилось самое худшее — защита поддона не уберегла картер, и масло в результате повреждения вытекло, остается только раскошелиться на эвакуатор, чтобы попасть в ближайший автосервис.

Назначение детали

Масляный поддон в конструкции двигателя играет роль бака. Хотя конструктивно деталь не представляет собой ничего сложного, но при этом на нее возлагается целый ряд следующих задач:

Хранение масла, которое заливается в двигатель для смазки внутренних деталей. Масло скапливается в поддоне, и при функционировании ДВС, оно всасывается маслонасосом через маслоприемник, и подается по каналам к рабочим деталям двигателя.
Предотвращение расплескивания смазочного вещества при движении автомобиля.
Защита масла от негативного воздействия внешней среды.
Охлаждение смазки, которая нагревается от двигателя.
Сбор продуктов выработки КШМ, таких как мелкая металлическая пыль и более крупные частицы.
Охлаждение двигателя. Находящийся внизу поддон при движении автомобиля охлаждается, и тем самым забирает тепло от двигателя, снижая его температуру.

Для изготовления поддонов двигателя используются различные материалы. Это может быть штамповка или литье, а также комбинированные варианты. Забегая наперед, нужно сказать о том, что на автомобилях Ланос используются масляные картеры двигателя из алюминиевого и металлического сплава. Почему так, и что все-таки лучше для автомобиля, выясним далее.

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
Снять защиту двигателя при ее наличии.
Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
Два болта находятся с одной стороны.
И еще один расположен с другой.
После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
Снятый поддон подлежит комплексной очистке и промывке.
Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

https://youtube.com/watch?v=NcbvUfzsEew%3F

Признаки неисправности

Замена картера — это сложная и ответственная процедура, которая должна выполняться при строгом соблюдении технологических норм. Допускать ошибки категорически не рекомендуется.

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

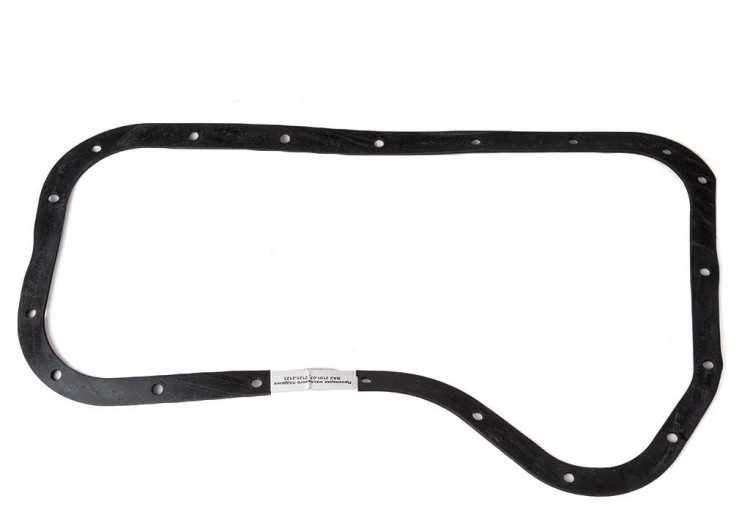

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

Течет масло.
В масляной системе наблюдается снижение давления.
Уровень масла падает интенсивнее обычного.

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

слабо затянутый болт поддона картера;
износ прокладки;
слабая затяжка сливной пробки;
трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

Замена поддона картера

Вся процедура условно состоит из двух частей: демонтаж поврежденной детали и монтаж новой. Первым делом снимают отрицательную клемму от аккумулятора, затем демонтируют воздухозаборник. Далее снимается защита двигателя. Масло необходимо слить в подходящую емкость. Затем откручиваются болты крепления передней опоры силового агрегата, снимается стабилизатор, отсоединяется датчик уровня смазки. После этого отключается разъем датчика давления масла. На авто с АКПП также отсоединяют от поддона маслопроводы. Далее снимается стабилизатор и поднимается двигатель. Затем снимаются пружины передней системы подвески. Передняя ось поднимается лебедкой, отворачиваются крышки из пластика. После этой операции откручиваются крепежные элементы передний оси, и эта деталь опускается.

Как восстановить целостность и чем заклеить поддон двигателя

Поддон картера двигателя представляет собой съемную деталь, расположенную под нижней частью мотора. Поддон изготавливается методом штамповки из мягкой эластичной стали либо используется литье из алюминия.

По форме данная деталь напоминает ванну небольшой глубины, верхняя кромка которой выполнена в виде плоскости для плотного прилегания к нижней части картера двигателя. Для соединения поддона двигателя с картером в кромке имеются специальные отверстия.

Назначение и устройство поддона картера

Данная деталь является вместилищем моторного масла в системе смазки. Днище картера двигателя выполняет следующие важные функции:

Накапливание моторного масла, стекающего с элементов движка.
Защита внутренних узлов и деталей от внешних агрессивных воздействий.
Сбор мелкой металлической абразивной стружки, образующейся в процессе трения деталей.
Охлаждение масла.
Предотвращение расплескивания смазочной жидкости.

В зависимости от конструкции мотора поддон картераимеет форму,предохраняющую движок от контакта с трансмиссией, передним редуктором,элементами подвески. При изготовлении данных поддонов картера для автомобилей с форсированными силовыми агрегатами используются алюминиевые сплавы. В конструкции алюминиевых деталей предусмотрены специальные ребра, предназначенные для ускоренного охлаждения масла.

Маслозаборная трубка не касается дна ванны, чтобы не всасывались мельчайшие металлические отходы в смазочную систему. Накопленная стружка удаляется при снятии нижней части картера. Часто днище оборудуется магнитами, служащими для фиксации абразивных накоплений.

Для замены смазочной жидкостиднище оборудовано специальным сливным отверстием с пробкой.

Краткое описание типичных поломок днища и их последствий

Простота и надежность данной детали не допускает частых поломок. Однако, при наезде на препятствия в виде камней, арматурной проволоки, крупных пней и коряг, могут возникнуть обширные вмятины либо пробоины внижней части картера мотора.

Повреждения защитного элемента влекут за собой сбои в работе силового агрегата. В случае возникновения глубоких деформаций плоскости поддона трубка маслоприемника ломается или располагается вышеуровня смазки.

При «масляном голодании» может оборваться шатун, получить повреждения блок цилиндров, заклинить двигатель.

Нарушение герметичности днища картера движка происходит вследствие образования трещин, пробоев, сквозных отверстий в детали. Появившаяся утечка масла вызывает серьезные повреждения в силовом агрегате, последствия которых могут оказаться непредсказуемыми, особенно при несвоевременном обнаружении полученного дефекта. Чтобы не пробивать днище во время езды, многие автовладельцы устанавливают защиту картера двигателя.

Как восстановить целостность днища

При возникновении сложной ситуации автовладельцы нуждаются в ответе на вопрос: пробил поддон двигателя, что делать? В качестве первой реакции должны быть произведены остановка и выключение двигателя. Если мотор не будет заглушен, то произойдет быстрое снижение уровня моторного масла, что приведет к масляному голоданию с последующими серьезными поломками элементов силового агрегата.

Ремонт стальных поддонов производится при помощи сварки или заклеивания специальным герметиком либо холодной сваркой. Детали из алюминия восстанавливаются сваркой в аргоновой среде.

Чем заклеить алюминиевый поддон двигателя? Для того чтобы самостоятельно без снятия детали с автомобиля отремонтировать днище, устранить течи масла и заделать образовавшиеся трещины в корпусе, необходимо выполнить следующие операции:

зачистить поверхность от загрязнений при помощи металлической щетки;
промокнуть протекающее масло вокруг образовавшейся дыры;
отрезать кусочек холодной сварки и тщательно его размять, как пластилин;
повторно удалить появившиеся масляные протечки при помощи ветоши;
нанести первый слой холодной сварки в виде замазки:
после застывания нанесенного слоя обработать его наждачным полотном;
нанести второй слой холодной сварки, до полного устранения протечек.

Данное описание приведено для экстренных случаев, чтобы произвести быстрый ремонт поддона картера двигателя на короткий срок.

Для надежного устранения полученных дефектов данного узла необходимо обратиться в сервисный центр за квалифицированной помощью. В условиях СТО производится полный слив смазочной жидкости, диагностика, демонтаж и качественное восстановление герметичности детали при помощи сварочных операций с последующей проверкой и установкой днища на прежнее место.

Замена прокладки поддона картера двигателя 1,6 (16V) Renault Sandero, Stepway

Замену прокладки поддона картера проводим при появлении течи масла по стыку поддона с блоком цилиндров, а также при каждом снятии поддона при ремонте двигателя.

Работу выполняем на смотровой канаве или эстакаде.

Операции показываем на автомобиле с кондиционером.

Снизу автомобиля, с передней стороны двигателя…

…девять болтов переднего…

…девять болтов заднего крепления…

…и два болта левого крепления.

Два болта левого крепления поддона картера длинные.

Вынимаем уплотнительную прокладку из пазов поддона картера. Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.

Промываем внутреннюю поверхность поддона картера керосином.

Укладываем новую прокладку в пазы поддона картера. Перед установкой поддона картера наносим тонкий слой герметика…

…в четырех местах передней крышки блока цилиндров (для наглядности показано на демонтированном двигателе)

…и в двух местах крышки 1-го коренного подшипника коленчатого вала. Устанавливаем поддон картера и заворачиваем болты его крепления к блоку цилиндров.

Видео по теме «Замена прокладки поддона картера двигателя 1,6 (16V) Рено Логан, Сандеро»

Если утечку масла через уплотнительную прокладку масляного картера не удается устранить подтяжкой болтов его крепления, значит, прокладка сильно деформирована и ее необходимо заменить.

Работу выполняйте на смотровой канаве, эстакаде или по возможности на подъемнике.

1. Слейте масло из двигателя.

5. Выверните два нижних болта крепления.

6. . и четыре болта крепления поддона масляного картера к картеру сцепления.

7. Выверните четыре болта крепления поддона масляного картера к передней крышке коленчатого вала.

7. Выверните болт левого крепления.

8. Выверните по семь болтов заднего.

9. . и переднего креплений поддона масляного картера.

10. Подденьте отверткой и снимите поддон масляного картера.

11. Извлеките прокладку из пазов картера.

12. Очистите и обезжирьте пазы картера, уложите в них новую прокладку.

13. Очистите от остатков герметика углы мест сопряжения поддона масляного картера с блоком цилиндров.

14. . и стыки передней крышки коленчатого вала.

15. Очистите от остатков старой прокладки и обезжирьте привалочную поверхность блока цилиндров.

16. Нанесите специальный герметик в углы мест сопряжения поддона масляного картера с блоком цилиндров со стороны маховика в передней.

17. . и задней частях двигателя.

18. Нанесите специальный герметик на стыки передней крышки коленчатого вала с

блоком цилиндра со стороны масляного насоса в передней.

19. и задней частях двигателя.

20. Установите масляный картер, вверните двадцать болтов его крепления к блоку цилиндров, не затягивая окончательно. Заверните до упора четыре болта крепления масляного картера к картеру сцепления (см. операцию 5), не затягивая их окончательно. Затяните болты крепления масляного картера к блоку цилиндров в порядке, показанном на рис. 5.9, предварительно моментом 8 Н м, а затем окончательно моментом 14 Н-м. Затем затяните четыре болта крепления масляного картера к картеру сцепления моментом 27 Н-м.

21. Установите все снятые детали и узлы в порядке, обратном снятию.

22. Залейте масло в двигатель.

Renault Megane 2. ЗАМЕНА УПЛОТНЕНИЯ УКАЗАТЕЛЯ УРОВНЯ МАСЛАДВИГАТЕЛЯ

Рис. 5.9. Порядок затяжки болтов крепления масляного картера двигателя (для наглядности показано на сня том картере)

1. Извлеките указатель уровня масла из картера двигателя.

2. Подденьте отверткой и снимите нижнее уплотнительное кольцо.

3. Аналогично снимите второе уплотнительное кольцо.

4. Установите новые уплотнительные кольца на указатель уровня масла.

Видео по теме «Renault Megane 2. ЗАМЕНА ПРОКЛАДКИ МАСЛЯНОГО КАРТЕРА ДВИГАТЕЛЯ»

Замена двери ауди q5
Замена заднего ступичного подшипника на дэу джентра
Замена прокладки клапанной крышки тойота авенсис 2007
Регулировка клапанов тойота витц 1kr
Хендай солярис подключение розетки фаркопа

Как самостоятельно снять и установить масляный поддон

Это не сложная процедура, под силу большинству автолюбителей, хотя и требует некоторых навыков ремонта и наличия инструментов. В зависимости от марки автомобиля возможны нюансы. Например, в автомобилях ВАЗ классического семейства, с продольным расположением двигателя, нужно приподнимать движок. Поэтому перед тем как приступать к самостоятельной разборке, ознакомьтесь с руководством по ремонту вашего автомобиля.

Порядок демонтажа масляного поддона:

Подготовьте чистую тару – это может быть канистра с широким горлышком либо обрезанная. Ее объем должен соответствовать, кол-ву масла в двигателе вашей машины;
Заедьте на смотровую яму или эстакаду, вам будет удобней, если она будет достаточно глубокой, чтоб можно было стоять под машиной во весь рост;
Прогрейте двигатель до температуры 50-60 градусов, моторное масло станет более жидким и текучим;
Если установлена защита моторного отсека, то снимите ее, обычно она крепится на 3-4 болта;
Аккуратно выкручивайте сливную пробку, подставив под нее заранее подготовленную тару, будьте осторожны — масло обязательно потечет вам на руки и возможно куда-то еще;
Открутите масло-заливную пробку. После откручивания заливной пробки поток вытекающего масла резко усилится, следите за тем, чтоб оно текло в канистру и потери были минимальны;
Дождитесь, пока все масло стечет, и приступайте к откручиванию болтов/гаек крепления;
Если все болты откручены, а поддон картера не снимается усилием рук, это означает, что произошло склеивание деталей. Нужно по нему постучать резиновым молотком, аккуратно поддевать отверткой или другим плоским предметом, но так чтоб не повредить места соединения. Из-за царапин в дальнейшем может образоваться течь.

Теперь, когда поддон снят, можно проводить ремонт, а также увидеть устройство картера.
