Особенности тормозной системы рено дастер

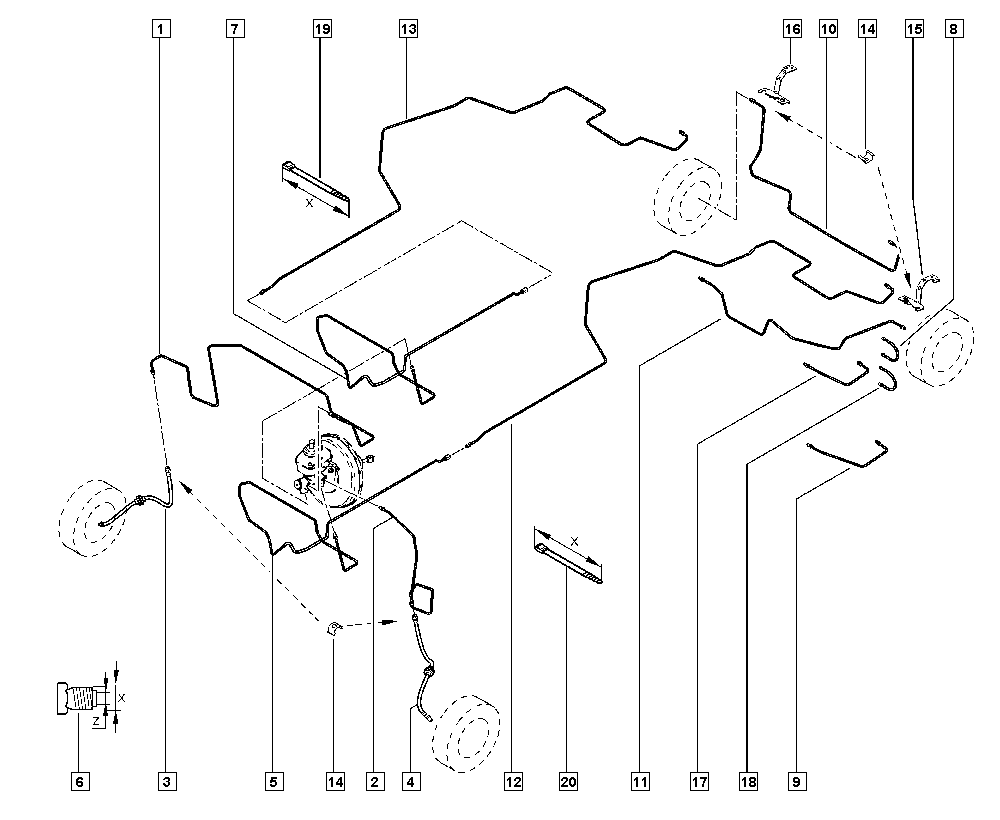

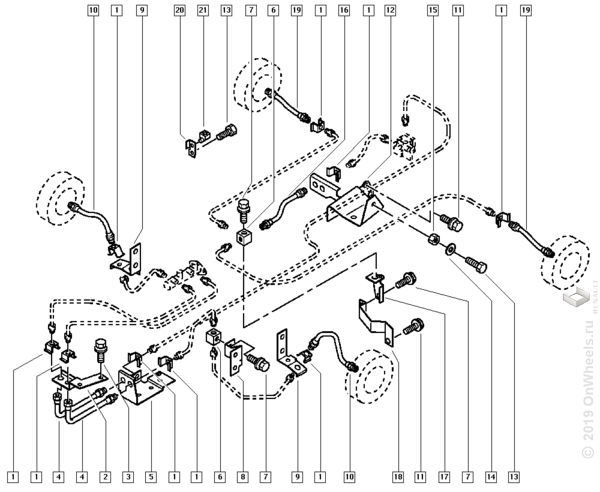

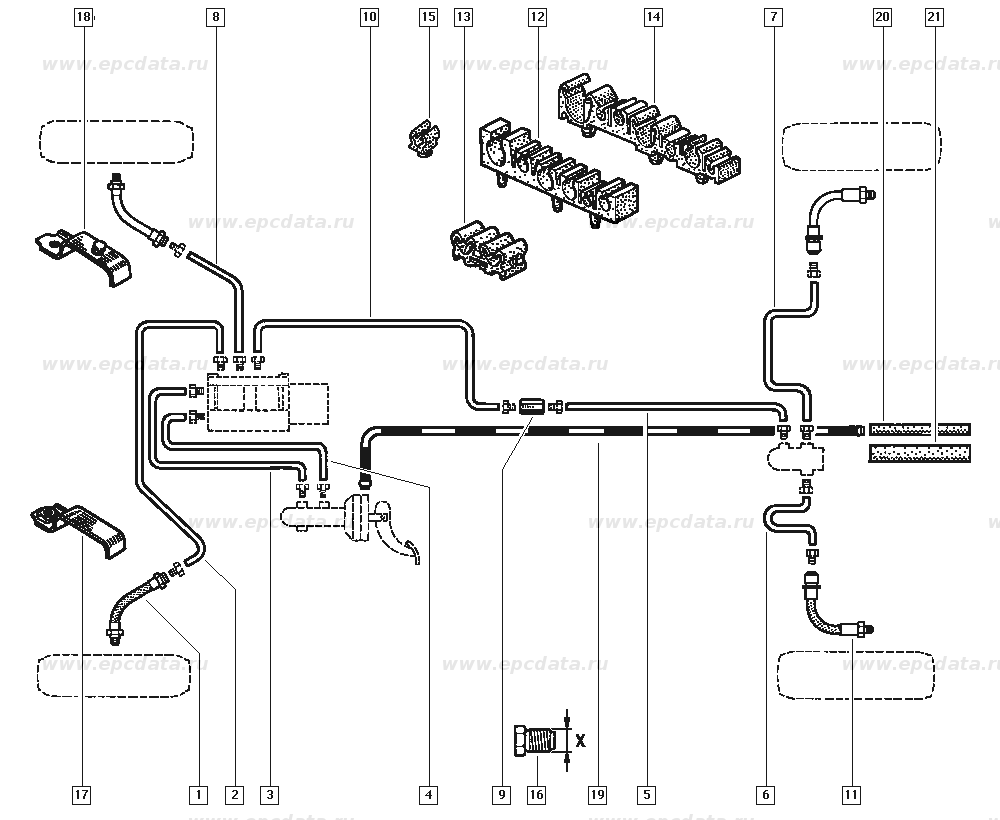

Принцип работы

Главный критерий — все элементы устройства тормозной системы Лада Калина должны четко функционировать, чем гарантируется безопасность и надежное торможение хода машины.

Принцип работы тормозной системы Лада такой. После надавливания на педаль тормоза в цилиндре начинает передвигаться поршень. Жидкость из основного выпускного клапана попадает в тормозную систему Калины по гидромеханическим шлангам. Затем жидкость направляется в сторону главного механизма колес через трубопроводы, создавая необходимые условия для передвижения колодок к дискам передних колес и к барабанам задних. Возникает контакт и происходит торможение.

Ремонтные работы: отладка тормозной системы

При обнаружении следующих неполадок рекомендуется срочно обратиться в автосервис для их устранения.

1. Наличие воздуха в системе. Решить возникшую проблему можно не только при сервисном обслуживании, но и самостоятельно. Для этого необходимо прокачать тормоза.
2. Вытекание тормозной жидкости. Данная ситуация свидетельствует о неисправности трубопроводов и резиновых шлангов.
3. Увеличение рабочего хода педали. Возникшая проблема указывает на неполадки в вакуумном усилителе. Рекомендуется заменить шланг и проверить места его крепления.
4. Понижение эффективности торможения. В этом случае причина может быть в замасленных тормозных накладках, заклинивании поршней цилиндра, нарушении целостности прокладок, дефективной корректировке регулятором.
5. Писк или вибрация при торможении. Возможно, ослаблена стяжная пружина, вышли из строя накладки или замаслились трущиеся накладки.

Клинит суппорт на Шевроле-ниве

В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….

В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Обслужив ание механизма Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют.

Очень частая процедура в обслуживании, с которой вам придется сталкиваться, — это прокачка.

С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы.

Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.

Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5.

Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

Попросите помощника нажать на педаль тормоза. При нажатии на педаль с усилием 70—80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.

Для регулировки вывесите заднюю ось автомобиля. Ослабьте контргайку 1 регулировочного болта 2.

Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня. Заверните регулировочный болт еще на один оборот и затяните контргайку. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.

Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали. На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель — неразборный, при выходе из строя его заменяют.

При исправном усилителе после пуска двигателя педаль должна уйти вперед.

Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость.

На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Механизмы тормоза передних колес — дисковые, с трехпоршневым плавающим суппортом.

Между блоком цилиндров и суппортом располагаются колодки: Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.

От отворачивания болты фиксируются краями защитного кожуха их отгибают на грани болтов после затяжки. Тормозные диски — чугунные.

Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца по одному на каждый поршень , установленных на поршнях с осевым зазором 1,,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В этом случае необходимо заменить цилиндр и тормозную жидкость.

Номинальный внутренний диаметр барабана — мм. Допускается проточка рабочей поверхности барабанов при износе.

Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.

Комплектация системы тормозов

1. Педаль тормоза. Это деталь подвешенного типа. Имеется пружинный возвращающий механизм. Чуть выше педальной детали разработчики расположили сигнальный коммутатор торможения.
2. Вакуумное усиление — деталь диафрагменной структуры. Оно предназначено для снижения силы, прикладываемой водителем при надавливании на педаль тормоза. Функционирует за счет разницы давлений в вакуумной и атмосферной емкостях.
3. Регулятор давления жидкости. Установлен в системах без антиблокировки колес. Служит ограничителем притока жидкости в сторону задних тормозов при частичной загруженности автомобиля. Данный элемент не дает колесам заблокироваться и предупреждает занос задней части транспортного средства.
4. Датчик высоты тормозной жидкости. Показывает снижение высоты жидкости ниже минимального значения. Располагается в пластмассовом бачке, крепящемся через верхние проходы цилиндра с помощью втулок из резины. После снижения уровня тормозной жидкости ниже допустимого датчик передает сигнал к лампочке на панели приборов.
5. Коммутаторы сигналов торможения. Их функционирование заключается в следующем: после надавливания педали электроконтакты замыкаются.
6. Основной тормозной цилиндр. Прикрепляется двумя шпильками к вакуумному усилителю. У основания тормозного цилиндра крепится емкость для тормозной жидкости.
7. Трубопроводы.
8. Рычаг регуляторного привода.
9. Упругие армированные шланги из резины.
10. Тройники.
11. Хомуты закрепления.

Особенности тормозов переднего и заднего колес

Переднеколесный тормозной механизм выполнен в виде вентилируемых дисков с однопоршневым плавающим зажимом. Этот зажим включает в себя суппорт и колесный цилиндр, которые затянуты винтами. Цилиндр прикрепляется непосредственно к направляющим пальцам с помощью двух болтов.

Болты размещаются в проходах направляющих колодок, поджатых направляющими пружинными пазами. Внутрь цилиндра помещен поршень с уплотняющим кольцом прямоугольного сечения. Данное кольцо обеспечивает наиболее рациональное расстояние диска до тормозных колодок. Такая организация тормозной системы Калины способствует ее эффективному функционированию.

Замена тормозного барабана

Задние тормоза имеют барабанный тип. В их состав входят двухпоршневый колесный цилиндр гидравлического типа, барабан, колодки, стяжные пружины, защитный диск, колодочные распорки и автоматический регулятор расстояния от барабана до колодок.

Помимо головной системы, разработчики оснастили Ладу и стояночным механическим тормозом, который имеет приводы к тормозным механизмам задних колес.

В состав стояночной тормозной системы входят:

• регулировочная тяга;
• рычаг;
• два троса;
• уравнитель;
• распорные планки;
• рычаги привода колодок.

Передние тормоза нива. Модификация работы переднего контура

Давно я хотел сделать модификацию передних тормозов для Нивы. Конечно сейчас уже есть установка на ниву и задних дисковых тормозов и много чего еще. Но я хотел достичь простоты и избавления от общеизвестной головной боли (закисание суппортов).

Опять же как и в других случаях найдутся Д`Артаньяны, которые скажут о скоростных нивах, и что уж скрывать я лично сделал под заказ одной конторы несколько таких машин.

Но разговор не об этом, речь пойдет о модификации серийной тормозной системы, для автомобиля, крейсерская скорость которого 100 кмч.

То есть даже без намека на притормаживание вторым контуром. Ну как говорится, все хорошо, что хорошо кончается. Идею которую я реализовал, принадлежит не мне. Впервые мне ее показал Максим-MAHoff, объяснив мне суть «новой» схемы.

Дабы проверить все предположения, я пошел к спецу по гидравлике, который съел на этом деле не только собаку, но и слона ещё вдогонку. Попробую вкратце изложить то, что он пытался мне объяснить. Существенный недостаток заводской системы, это подключение контуров.

Потому что давление в первом и втором контуре РАЗНОЕ. А если сюда присовокупить, такое чудо инженерной мысли, как распределитель тормозных усилий (в народе «колдун»), то чаще всего, если он еще не вырезан из системы, как аппендицит, то и второй конур почти мертвый.

В результате разного давления в контурах, один из трех циллиндриков, выезжает из корпуса позже остальных. Это происходит примерно пол-года, после чего он благополучно закисает. В результате в передних тормозах мы имеем закисший поршенек и неэффективные тормоза. Этот недостаток частично устранен в ШНиве, но я так и не смог догадаться, по какой причине, тормоза на колесах, соединили по диагонали.

На схеме показаны две схемы тормозов, заводская и модифицированная.

Схема доработки переднего контура тормозов

1.Передние суппорта. 2. ГТЦ. 3. Задние торм.циллиндры. 4. Колдун 5. Тройники 6. ШНивские объеденители суппортов. Конечно в идеале можно было бы провести целиковые трубки до задних цилиндров, но это значительно дольше, тем более первичная задача: передний контур и не закисание циллиндриков.

Рекомендация при монтаже следующая: обязательная прокачка ВСЕЙ системы. Но как показала практика, если все собрано правильно, то передний контур качать вообщем и не надо. Все сводится к выходу воздуха под давлением тормозухи самотеком. Конечно сильного чуда не ждите, НО после установки этого набора эффективность переднего контура сильно возрастает.

А самое главное не будет закисать поршенек в переднем тормозном цилиндре. Для данного набора я не экономил, поэтому трубка взята немецкая или сербская, из отожженной меди (хоть узелком завязывайте, не переламывается). В комплект набора входят 4 медных трубки со штуцерами, 2 шланга с большими гайками, 2 ШНивоских объеденителя (на передние цилиндры) и 10 толстых медных шайб.

На фото не показана самая длинная трубка идущая до правого переднего суппорта, ее длинна 130 см, коротких по 70 см.  Длинна трубок подобрана таким образом, чтобы всегда можно было без большого напряга открутить главный тормозной циллиндр от вакуумника и сдвинуть вперед, не откручивая тормозные трубки.

Дополнение от 2014г.

1. В своей статье я допустил одну «гидравлическую» ошибку, которую мне разъяснили инженеры-гидравлики. В стандартной схеме тормозов, давление в переднем и заднем контуре ОДИНАКОВО. Но оно идет по контурам с задержкой по времени, в силу конструкции главного тормозного цилиндра. Суть доработок от этого не меняется.
2. На многих форумах, есть какой то сумашедший, который поливает данную доработку всем чем можно, начиная от слюны, заканчивая……Основной аргумент: француз не знает что такое диагональная схема тормозов. Отвечу тем людям, кто хочет понять суть вопроса. В любом букваре конструктора по тормозным системам написано, что диагональная схема тормозов эффективна только в случае, когда тормоза ОДНОРОДНЫ. Или все барабанные или все дисковые. В ином случае ее применение просто неэффективно.
3. Очень часто спрашивают. Мы сделали данную схему, поставили шланги от Шнивы, но они оказались короткие. Отвечаю: передние шланги сделаны ПО ЗАКАЗУ.

Статья в тему:  тормозные шланги

передние тормозные колодки

2 1

Отличия тормозной системы Лада Калина Спорт

Калина Спорт представляет собой усовершенствованную версию Лада Калина. Скоростные характеристики этой модели значительно выше. Тормозная система Калина Спорт при модернизации машины тоже претерпела изменения. Барабанные тормоза задних колес были заменены дисковыми. На Лада Калина Спорт устанавливают тормозную систему исключительно с антиблокировкой колес. Это позволяет исключить возможность заноса машины.

Применение качественных запасных частей оказывает влияние на многие факторы. Рекомендуется использовать оригинальные заводские запчасти. Наладочные и ремонтные работы лучше осуществлять на специализированных пунктах технического обслуживания. Функционирующие тормоза являются гарантией безопасности всех участников дорожного движения

Внимание к тормозной системе обеспечит ее долговечность. От этого зависит и эксплуатация машины в целом

Источник

Общие сведения о тормозной системе

В машинах марки Лада Калина использован рабочий гидравлический механизм двухконтурной тормозной системы с диагональным разделением и вакуумным усилением. Такое разделение контуров помогает создать условия для наиболее безопасного вождения. Давление корректируется в гидроприводе задних колес. Панель приборов автомобиля имеет лампочку, сигнализирующую о низком уровне тормозной жидкости после получения сигнала от датчика, находящегося в бачке.

Если система функционирует правильно, во время процесса торможения в оба контура выполняют свою работу. Каждый из них состоит из специальных механизмов колес в связке: переднее правое колесо — левое заднее колесо, и наоборот. При выходе какого-либо контура из строя другой берет на себя все обязанности по остановке автомобиля. Однако в этом случае процесс торможения становится менее эффективным.

Некоторые автомобили Лада Калина снабжены антиблокировкой колес (ABS). Например, подобная система была установлена разработчиками на модель Калина Спорт. На сегодняшний день такие тормоза являются самыми эффективными.
