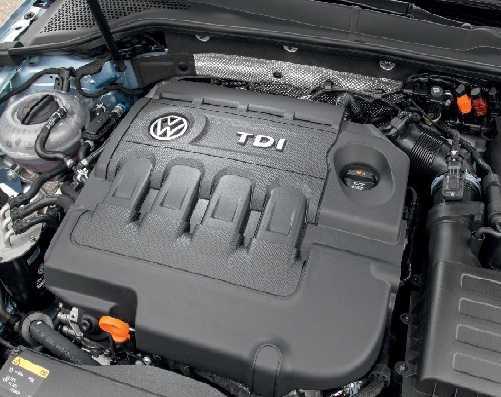

1.6 TDI
Рейтинг: ★★★★☆
Краткое описание:
— 4-цилиндровый;
— 16-и клапанный;
— форсунки Common Rail;
— турбонагнетатель;
— предназначен для небольших городских автомобилей.
1.6 TDI появился в 2009 году и пришел на смену 1.9 и 1.4 TDI. В целом, двигатель получился удачным.
1.6 TDI доступен в версиях 75, 90 и 105 л.с., а с 2014 года — 110 и 120 л.с. Турбодизель компактный и экономичный (в среднем 5 л/100 км), а его характеристик вполне удовлетворительные. Впрочем, некоторые версии 1.6 TDI имеют ряд оговорок, особенно самые слабые.
Речь идет о крутящем моменте — иногда двигателю не хватает тяги, например, при движении в гору. Проблема заключается в очень низком крутящем моменте на низких оборотах. Это лишь один из немногих недостатков этого дизеля.
Эксплуатация и типичные неисправности
Среди неисправностей наиболее распространен отказ топливных форсунок, особенно при работе с топливом низкого качества. Основные симптомы — падение мощности и неравномерная работа. Для восстановления понадобится порядка 13 000 рублей.
Кроме того, в статистике встречаются неисправности сажевого фильтра и турбокомпрессора (хотя и редко).
Технические характеристики 1.6 TDI
|
Версии |
1.6 TDI 75 |
1.4 TDI PD 90 |
1.4 TDI PD 105 |
|
Система питания |
Common Rail |
Common Rail |
Common Rail |
|
Рабочий объем |
1598 см3 |
1598 см3 |
1598 см3 |
|
Цилиндры / клапаны |
R4 / 16 |
R4 / 16 |
R4 / 16 |
|
Макс. мощность |
75 л.с. / 4000 |
90 л.с. / 4200 |
105 л.с. / 4400 |
|
Макс. крутящий момент |
195 Нм / 1500-2050 |
230 Нм / 1500-2500 |
250 Нм / 1500-2500 |
|
Привод ГРМ |
зубчатый ремень |
зубчатый ремень |
зубчатый ремень |
Применение:
— Audi A1 (90 и 110 л.с.);
— Seat Ibiza IV (90 и 105 л.с.);
— Skoda Fabia II (75 л.с. , 90 и 105 л.с.);
— Skoda Octavia II (105 л.с.);
— Volkswagen Caddy (102 л.с.);
— Volkswagen Golf VI (версии на 90 и 105 л.с.);
— Volkswagen Golf VII (110 л.с.);
— Volkswagen Polo V (версии на 90 и 105 л.с.);
— Volkswagen Sportsvan (110 л.с.);
— Volkswagen Passat B6 (105 л.с.).
Заключение
Двигатель заслуживает внимания. Его главные достоинства — надежность и долговечность.
V6
Куда же нам без мотора V6 в этом рейтинге! Именно этот двигатель долгое время считался самым надежным и желанным для водителей, благодаря своим отменным характеристикам. Прежде всего использование этого двигателя гарантирует наличие прекрасной динамики при движении. Многие любители «погонять» на дорогах очень любят этот мотор за его мощность – 170 л.с., которая позволяет на том же Тигуане вполне неплохо и быстро разогнаться. Также этот силовой агрегат вполне привлекателен ля тех, кто часто ездит за городом, потому что именно при движении на трассах снижается расход топлива – порядка 9л! По городу расход тоже невысокий – до 7.5 л.
Также этот мотор нельзя назвать сильно подверженным к поломкам и возникновению неисправностей, потому что даже если ездить на авто не слишком спокойно, двигатель все равно хорошо себя ведет и лишнего ничего не просит. На нем вполне легко можно проехать 150 000 км, меняя только масло.
Специалисты пытались найти недостатки в этом моторе, однако не смогли ни до чего докопаться, потому двигатель на самом деле фактически идеален. Да, некоторые характеристики, например, разгон, можно было бы прибавить, чтобы он считался чуть ли не гоночным, можно конечно снизить стоимость ремонтных работ, но в общем и целом он просто прекрасен!

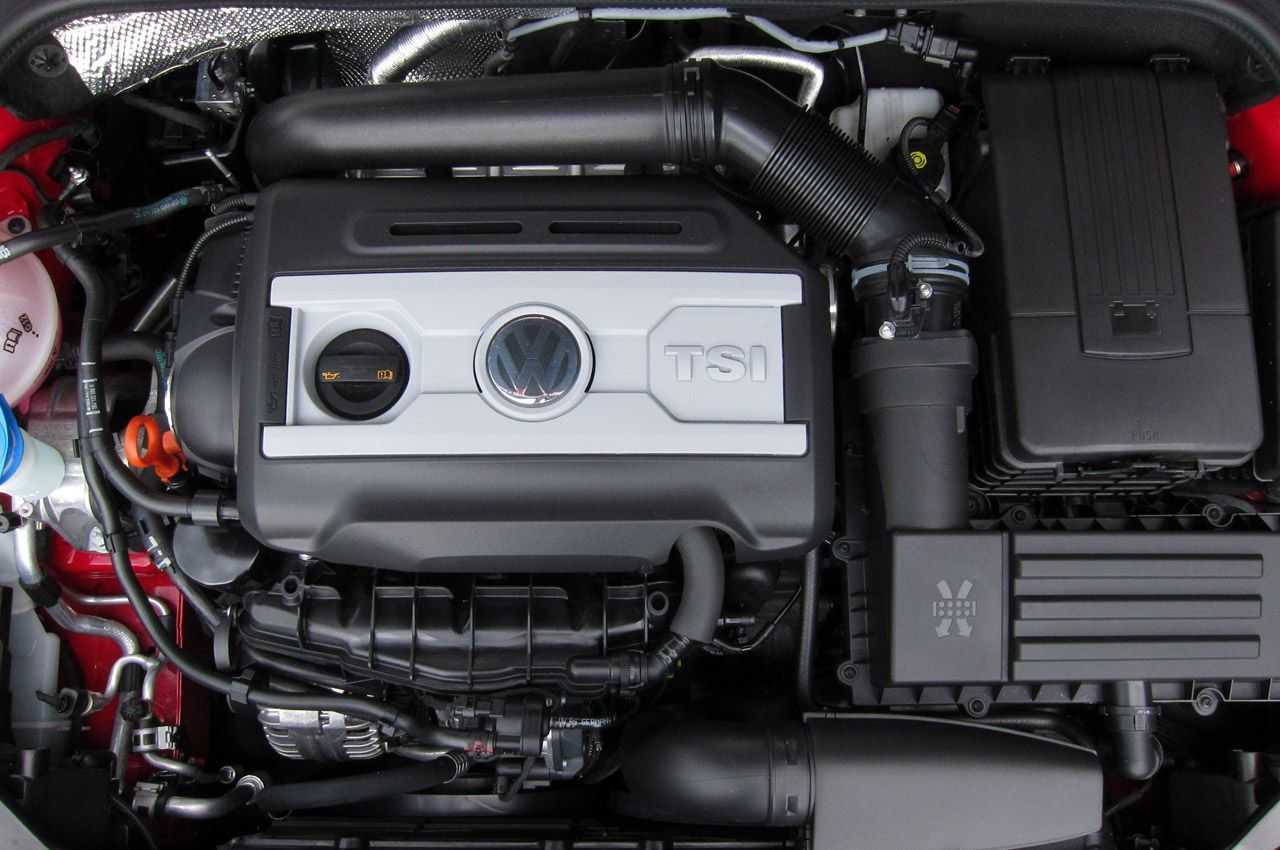

Расшифровка TSI
Аббревиатура TSI расшифровывается как Twincharger Stratified Injection, что означает двигатель с двойным турбонаддувом и стратифицированным или прямым впрыском.
Двигатель TSI сложнее обычного турбодвигателя. Несмотря на относительно небольшой объем и хороший запас хода, двигатель TSI дешевле и надежнее.
Главной отличительной особенностью такого двигателя является наличие двухступенчатого наддува: первая «ступень» — это нагнетатель с механическим приводом, а вторая «ступень» — турбонагнетатель.
Механический компрессор работает до 2,4 тысячи оборотов. Заслонка для воздушного потока полностью открыта, когда скорость вращения превышает 3,5 тысячи оборотов в минуту. Именно тогда в турбонагнетатель поступает сильный поток воздуха и достигается максимальный крутящий момент.
Есть двигатели TSI, в которых установлена кнопка выбора зимнего вождения. Этот режим исключает пробуксовку колес благодаря более плавной работе двигателя.
Модификации двигателей
С 1994 г. Volkswagen начал выпускать новую линейку двухлитровых двигателей, заменивших 2Е. В ГРМ использовался ремень (нужно менять через 90 тыс. пробега), применялся распределенный впрыск. Силовым агрегатом управляет «мозг» Siemens Simos 4S. Мощность 115 «лошадей», экологический класс установки Euro-2.В 1995 г. начал устанавливаться агрегат AGG, аналогичной мощности и экономического класса, но у него были новые поршни с распределительным валом.
1998 г. ознаменовался появлением на авторынке мотора AQY с блоком цилиндров 220-миллиметровой высоты. Мощность двигателя осталась без изменений, но эконорма уже соответствовала Euro-4. У него появились новые:
- Поршни более легкого веса;
- Масляные форсунки;
- 144-миллиметровые шатуны;
- Облегченный механизм клапанов;
- Головка;
- Система, подающая в катализатор воздух;
- ЭБУ.
На стыке столетий появились 120-сильные моторы с экономическим классом Euro-4. Силовые агрегаты AUZ/ASU/AVA/ATF оснащались дроссельной электрозаслонкой. Впускной коллектор имел переменную геометрию, на впускных клапанах была внедрена система, изменяющая фазы ГРМ. Установкой управляли Bosch Motronic ME 7.5/Simos 3.2. Кроме агрегата ATF, применяемого в поперечном монтаже, прочие силовые установки предназначались для автомобиля VW Passat.
Потом их сменил агрегат AZM. У него тоже были мозги Simos 3.2, но отсутствовала система, изменяющая фазы ГРМ. Мощность силового агрегата, предназначенного для Фольксваген Пассат Б5, чуть (115) уменьшилась. Спустя 3 года, когда Passat модернизировали до B5.5, двигатель получил название BFF.
В 2001 начался выпуск мотора AZJ с двумя балансирными валами и двухступенчатым коллектором впуска. Немного изменились крышка ГБЦ с шатунами, появились катушки зажигания. ЭБУ — Bosch Motronic ME 7.5. Мощность и экологические стандарты не поменялись, 115 «лошадок» и Euro-4.
Этот же ЭБУ использовался и на двигателе AZH. Аналогичны AZJ экостандарты и мощность, но поменялись поршни с шатунами, а впускной коллектор стоял одноступенчатый. Этот силовой агрегат устанавливался на полноприводные Фольксвагены Гольф и Бора, а также на чешскую Шкода Октавия.
Хотя производство этих моторов прекратилось только в 2010 г., однако с 2004 их почти вытеснили с рынка модели 2.0 FSI.
История и особенности конструкции 1.9 TDI
Этот мотор имеет 4 цилиндра, 8 клапанов, турбину. Предназначенный для небольших и среднеразмерных автомобилей концерна, 1.9 TDI оснащается разными системами впрыска: непосредственным или насос-форсунками.
За почти 20-летнюю историю выпуска, 1.9 TDI получил больше десятка модификаций с разными кодовыми обозначениями. Причем версий легендарного турдодизеля больше, чем вариантов форсировки. А сами двигатели с общим объемом и под общим названием 1.9 TDI различаются кардинально: система питания, тип турбины, сплав блока и головки цилиндров.
В зависимости от версии, мощность 1.9 TDI может составить 90, 110, 115, 130 и 150 л.с.
1,9-литровый турбодизель ставили на разные модели концерна VAG, причем версии, близкие к 90-сильномк «предку» — с ТНВД и простыми форсунками, обычной турбиной и без двухмассового маховика — сохранялись в производстве до 2009 года. Правда, последние годы выпуска их монтировали только на немногие бюджетные модели.
Устанавливали различные версии 1.9 TDI на:
- Audi 80 — 1991-1994
- Audi A3 (I, II, Sportback) — 1996-2010
- Audi A4 (В4, В5, В6, В7) — 1995-2008
- Audi A6 (C4, C5) — 1994-2005
- VW Golf (III, IV, V, Plus) — 1993-2009
- VW Polo — 2001-2009
- VW Passat (В4, В5, В6) — 1993-2008
- VW Sharan — 1995-2010
- VW Touran — 2003-2010
- Skoda Fabia (I, II) — 2000-2010
- Skoda Octavia (I, II) — 1996-2010
- Skoda Superb (I, II) — 2001-2010
- Skoda Roomster — 2006-2010
- Seat Alhambra — 1996-2010
- Seat Altea — 2004-2010
- Seat Ibiza (II, III, IV) — 1996-2009
- Seat Leon (I, II) — 1999-2012
1.9 TDI (Turbodiesel Direct Injection) создавали на базе 1.9 TD. Новинка получила другую головку блока цилиндров и новую систему питания: непосредственный впрыск, который и позволил повысить эффективность агрегата.
Впервые установили 1.9 TDI на Ауди-80 в 1991 году. Это был не первый TDI на рынке, но именно с ним связана мировая известность дизельных агрегатов концерна VAG.
90-сильная модификация AHU с классическим ТНВД и турбиной с перепускным клапаном стала эталонной в своем классе: разгон до 100 км/ч менее чем за 15 с и топливный расход на уровне 5,5 л на 100 км пути. А еще — беспроблемный холодный пуск в версиях с системой прямого впрыска и надежность самой конструкции.
Спустя непродолжительное время после выпуска 90-сильной версии AHU, производитель поставил на конвейер 110-сильный 1.9 TDI под индексом AFN.
Конструктивно он такой же, как AHU, но в нем впервые применили турбину с изменяемой геометрией, что позволило повысить крутящий момент и мощность. Этот 1,9-литровый турбодизель VAG стал самым распространенным в линейке.
В 1998 году появляется третье поколение мотора — 1.9 TDI PD с измененной системой впрыска, где форсунки и ТНВД объединены в единый узел — насос-форсунку, что позволило улучшить производительность и еще сильнее снизить расход топливо (при возрастающих расходах на эксплуатацию агрегата). Этот агрегат получил внутренний индекс AHH.
Конструктивно, это старый добрый AHU с турбиной от AFN. В результате получился агрегат с более высоким крутящим моментом при той же мощности.
А затем в конце 1999 года производитель заменил обозначения моторов, и AFN стал AVG. Правда, выпуск его продолжился всего год.
Потому что в 2000 году VAG наладил пилотный выпуск версий 1.9 TDI с насос-форсунками вместо традиционных ТНВД. Такая модернизация позволила создавать экстремально высокое давление внутри топливной магистрали, что приводит к быстрому эффективному впрыску и повышает мощность и крутящий момент двигателя.
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ NISSAN HRA2DDT (1.2 DIG-T) / RENAULT H5FT (1.2 TCE)
| Код двигателя | Nissan HRA2DDT (1.2 DIG-T) / Renault H5Ft (1.2 TCe) |
| Вид | Четырехтактный Inline-4 (Straight-4) |
| Тип топлива | Бензин (бензин) |
| Годы производства | 2012- |
| Объём | 1,2 л, 1197 см 3 (73,04 куб. Дюйма) |
| Топливная система | Топливная система с прямым впрыском |
| Турбина | турбокомпрессор |
| Лошадиные силы | 100 л.с. (74 кВт; 99 л.с.) при 4500 об/мин 100 л.с. (74 кВт; 99 л.с.) при 5500 об/мин 115 л.с. (85 кВт; 114 л.с.) при 4500 об/мин 115 л.с. (85 кВт; 114 л.с.) при 5200 об/мин 120 л.с. (88 кВт; 118 л.с.) при 4900 об/мин 132 л.с. (97 кВт; 130 л.с.) при 5000 об/мин 132 л.с. (97 кВт; 130 л.с.) при 5500 об/мин 132 л.с. (97 кВт; 130 л.с.) при 5700 об/мин |
| Крутящий момент | 165 Нм (16,8 кг · м) при 1750 об/мин 175 Нм (17,8 кг · м) при 1500 об/мин 190 Нм (19,4 кг · м) при 2000 об/мин 205 Нм (20,9 кг · м) при 2000 об/мин 240 Нм (24,5 кг · м) при 1600 об/мин |
| Порядок работы цилиндров | 1-3-4-2 |
| Размеры (Д × В × Ш) | — |
| Вес | — |
Преимущества Дизель 1,9 TDI
Дизель 1,9 TDI обладает хорошим крутящим моментом и низким расходом топлива. Основным преимуществом дизеля является его надежность, которая на очень высоком уровне при условии своевременного технического обслуживания. Двигатель 1,9 TDI более либерален к некачественному дизельному топливу и, в сравнении с 2.5 TDI, может с гордостью пережить пару заправок «плохим топливом» практически без последствий. Турбонаддув тоже качественный и выходит из строя очень редко из-за использования некачественного масла или чрезмерных нагрузок в процессе экплуатации.
Существует более мощная модификации двигателя 1.9 TDI Pumpe Dues которая требует менее частой замены ремней (90 тысяч против 70). Модели автомобилей с двигателем 1.9 TDI: Volkswagen Golf, Volkswagen Passat, Volkswagen Bora, Volkswagen Touran, Volkswagen Sharan, Volkswagen T4, Skoda Octavia, Audi A3, Audi A4, Audi A6. Послегарантийное техобслуживание Audi и Volkswagen с дизельными двигателями. Если вы хотите быть уверены в немецком качестве, надежности и безотказности вашего автомобиля, необходимо своевременно и качественно проводить техническое обслуживание автомобиля.
TDI Service Russia настоятельно рекомендует проводить техническое обслуживание дизельных двигателей TDI не реже, чем 1 раз на 8 тысяч километров пробега. При этом настаивает на использовании оригинальных автозапчастей и автомобильных масел. На период между сервисного обслуживания влияет не только режимы эксплуатации автомобиля, но и климатические, дорожные условия и самое главное качество дизельного топлива.
Необходимый минимум ТО дизеля 1.9 TDI: замена масла, масляного и воздушного фильтров. Диагностика автомобилей Audi и Volkswagen позволит своевременно выявить все неисправности и обеспечить долговечную работу основных узлов автомобиля.
Сроки замены масла, масляного фильтра, воздушного фильтра двигателя 1,9 TDI
Каждые 8 тысяч километров.
Сроки замены топливного фильтра двигателя 1,9 TDI
Каждые 16 тысяч километров.
Сроки замены ремня и ролика ГРМ, ремня и ролика кондиционера, помпы двигателя 1,9 TDI
Каждые 70 тысяч километров (оригинальные запчасти).
Для двигателей 1,9 TDI Pump Duse и 2,5 TDI
Каждые 90 тысяч километров (TDI Service Russia).
Замена расходных автозапчастей дизеля 1.9 TDI
1. Замена воздушного фильтра.
2. Замена топливного фильтра.
3. Замена масла и масленого фильтра двигателя.
Интересно: 1. Сажевый фильтр DPF
2. Клапан EGR
3. Турбина и манипуляции
4. Форсунки
5. Настройка ГРМ (camshaft timing)
1. Сажевый фильтр DPF
Большинство двигателей 1.9 (BJB, BKC, BRU, BXE, BXF данный вопрос не беспокоит в виду отсутствия оного, кроме BLS).2. Клапан EGR
3. Турбина
4. Форсунки
5. Настройка ГРМ (camshaft timing)
Смещение угла работы клапанов происходит по причине растягивания ремня в процессе эксплуатации. Процедура настройки углов работы клапанов достаточно сложная и лучше проводить ее у специалистов. Для проведения правильного ремонта необходимо провести качественную диагностику при помощи прибора VAG-COM. При отклонении углов работы клапанов требуется настройка углов клапанов. И рассмотрим как заменить ремень ГРМ дизельного двигателя 1.9 TDI.

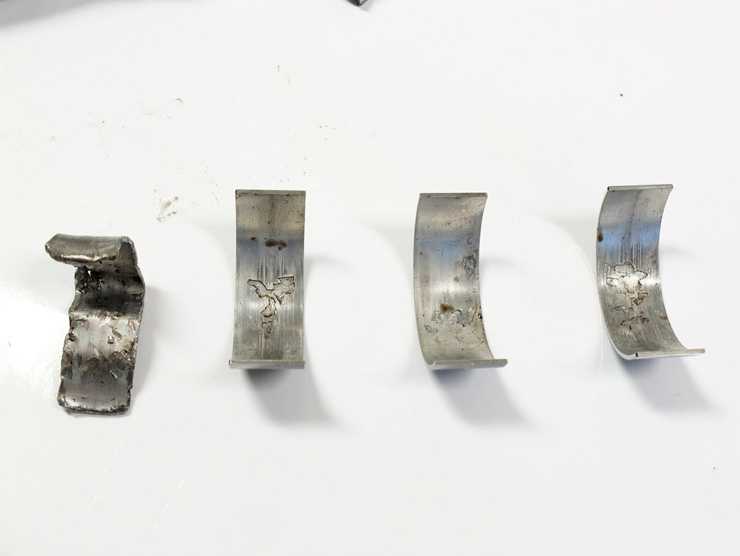

Дефектные вкладыши
Виновники неприятностей – вкладыши из некачественного материала. На фото детали пациента 2008 года с пробегом 140 000 км. В данном случае поверхность вкладышей расслоилась. Механики утверждают, что данная участь обычно ждет двигатели, в которых используется масло с увеличенными интервалами замены «Long Life». В конце концов, один из вкладышей рассыпается настолько, что может заблокировать шатун.
Теоретически предвестниками надвигающейся проблемы должны стать стуки, доносящиеся из нижней части двигателя. Проблема заключается в том, что двигатель 1.9 TDI с кодом ВХЕ оснащен насос-форсунками, сильный шум которых сводит на нет все попытки услышать хоть что-то еще.
Если вовремя обнаружить дефект, то стоимость замены вкладышей и коленвала составит около 500 долларов. В противном случае, катастрофические последствия неизбежны. Проблемный двигатель устанавливался в автомобили концерна Volkswagen 2006-2008 года: Volkswagen Golf, Passat, Touran; Audi A3; Seat Altea, Leon, Toledo; Skoda Octavia, Superb.
Обслуживание и эксплуатация
Замену масла следует производить раз в 7500-8000 километров, несмотря на то, какие интервалы предусмотрены автопроизводителем. Также следует внимательнее к этому относиться при условии тяжелых условий эксплуатации. Например, частое стояние в пробках. Если приходится в них проводить по несколько часов в день, двигатель работает много, при этом километраж набегает небольшой. Летом ситуация усугубляется высокими температурами.
Учитывая проблемы с расходом масла, регулярно проверяйте масляный щуп. При первых симптомах снижения уровня не поленитесь провести диагностику и выявить причину — это может уберечь от серьезных последствий и дорогостоящего ремонта. Также проверяйте уровень охлаждающей жидкости, по возможности прочищать впускные клапаны.
Что касается турбины, здесь не требуется установки турботаймера, т.к. дополнительная помпа охлаждает ее и после заглушения мотора, однако рекомендуется после поездки с высокими нагрузками на двигатель одну минуту подождать перед глушением (это в целом для всего мотора).
Несмотря на декларируемый длинный срок службы свечей зажигания их рекомендуется менять каждые 30 тысяч. Периодически следует проверять дроссель и форсунки на загрязнения и при необходимости чистить. Своевременная чистка форсунок предупредит пропуски зажигания (в основном на первом и третьем цилиндрах).
Длительная езда на скоростях более 180 км/ч может вызвать перегрев (это касается любых турбо-моторов). А вот интенсивный разгон приветствуется, т.к. двигатель любит высокие обороты.
При условии соблюдения всех правил ресурс двигателя 1.8 TSI до капитального ремонта может составить более 200 тысяч километров, после чего потребуется обязательный ремонт ГБЦ и замена поршневых колец.
