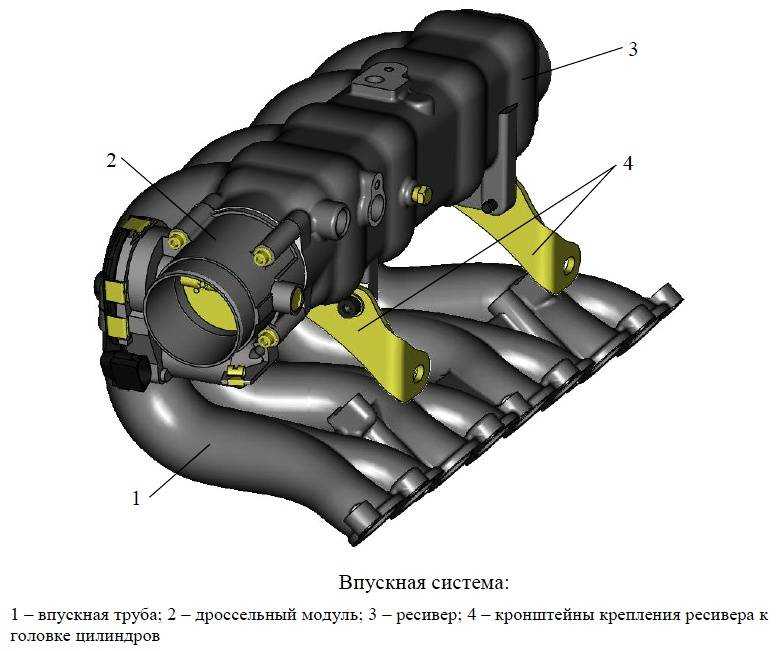

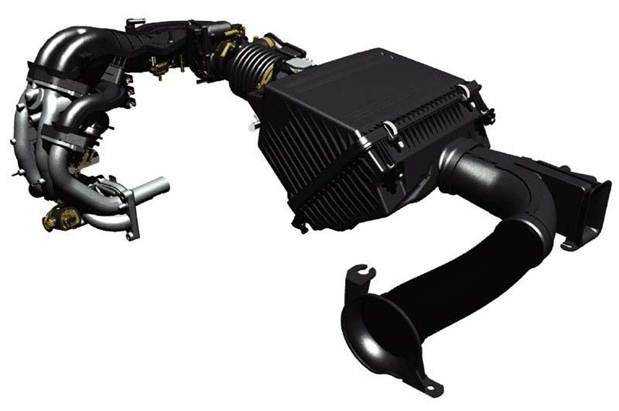

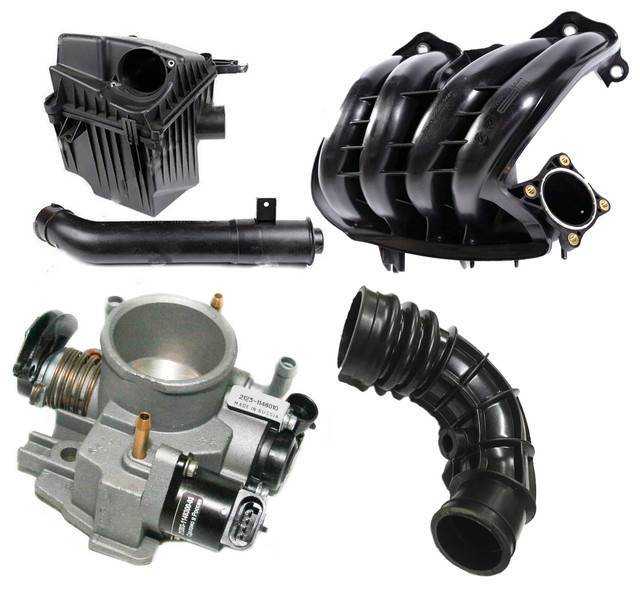

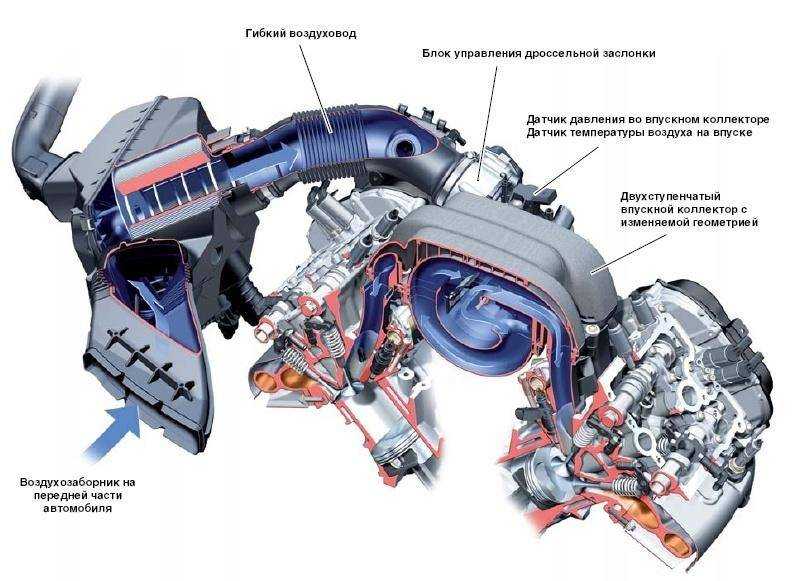

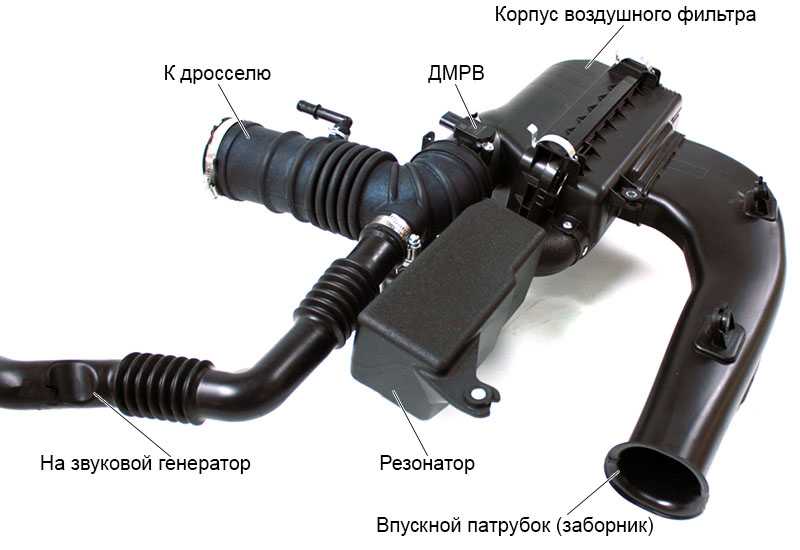

Система впуска, как увеличить подачу воздуха в двигатель

Система смазки двигателя Камаз 740

У всех дизельных двигателей Камаз 740 комбинированная система смазки с так называемым «мокрым» картером. Она обеспечивает подачу масла под давлением наверх к подшипникам распредвала и коленвала, к втулкам коромысел, к подшипникам компрессора и ТНВД. Верхние сферические штанги толкателей также обеспечиваются смазкой по средствам пульсирующей подачи масла.

В систему смазки всех двигателей Камаз 740 входят:

• Масляный насос,
• Масляный картер,
• Полнопоточный фильтр очистки масла,
• Центробежный фильтр очистки масла,
• Радиатор,
• Масляные каналы в блоке цилиндров, в головках цилиндров, в передней крышке и картере маховика,
• Наружные маслопроводы,
• Маслозаливная горловина,
• Клапана,
• Система контроля, которая и обеспечивает нормальную работу системы смазки.

Схема системы смазки Камаз 740.

Масло из картера через маслоприемник подается в масляный насос, из его нагнетающей части по маслоканалу в правой стенке блока цилиндров оно попадает в фильтр, где происходит его очистка, затем уже очищенное масло попадает в главную магистраль и уже от туда по отводным каналам доходит до коренных подшипников коленвала, втулок коромысел и верхних наконечников штанг толкателей.

Шатунные подшипники коленвала смазываются через отверстия внутри самого вала, куда масло попадает из коренной шейки. Маслосъемные кольца, после того как сняли масло со стенок цилиндра, направляют его в поршень, где оно смазывает опоры поршневого пальца и подшипник верхней головки шатуна.

По каналам задней и передней стенок блока цилиндров, под давлением, масло подается в подшипники компрессора и ТНВД.

Включатель гидромуфты, которая управляет приводом вентилятора смазывается из главной магистрали.

После прохождения радиаторной секции масляного масло попадает в центробежный фильтр и уже от туда стекает в картер двигателя. Если кран включения масляного радиатора закрыт, то после центробежного фильтра масло, минуя радиатор, попадает в картер. Все сотальные детали и узлы двигателя Камаз 740 смазываются от брызг и масляных паров.

Топливоподкачивающий насос

Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:

• шестеренными
• плунжерными (поршневыми)
• коловратными (пластинчатого типа)

Как правило, применяются плунжерные и коловратное насосы.

Плунжерный топливоподкачивающий насос

Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.

При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.

Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.

Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.

Коловратный топливоподкачивающий насос

В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

1. топливный бак;
2. фильтры грубой очистки дизтоплива;
3. фильтры тонкой очистки топлива;
4. топливоподкачивающий насос;
5. топливный насос высокого давления (ТНВД);
6. инжекторные форсунки;
7. трубопровод низкого давления;
8. магистраль высокого давления;
9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

• дизельная аппаратура для повода топлива (топливоподводящая);
• дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

• топливоподкачивающий насос;
• топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

• дизельная форсунка закрытого типа;
• дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

2.Задание

1. Уточнить факторы, влияющие на качество работы топливной аппаратуры.

2.Изучить операции технического обслуживания системы питания двигателя.

3.Проверить засоренность воздушного фильтра, его герметичность и выявить места подсоса воздуха,

4.Проверить состояние топливоподкачивающего насоса, перепускного клапана и фильтра тонкой очистки топлива

5.Проверить и отрегулировать форсунки без снятия их с дизеля и то же со снятием.

6.Проверить состояние прецизионных пар топливного насоса.

7. Проверить и отрегулировать угол начала нагнетания топлива на дизеле.

8. Обсудить значения замеренных показателей и дать заключение о состоянии системы питания дизеля.

3.Указания по технике безопасности

Очищают и промывают фильтры, воздухоочиститель, форсунки щетинной щеткой, скребками, предупреждающими повреждение кожи рук абразивами и заусенциями, а также загрязнение ее смолистыми веществами, вызывающими тяжелые последствия.

При проверке давления впрыскивания и качества распыливания топлива форсунками нельзя допускать попадания струи топлива на руки, так как распыленные частицы топлива пробивают, кожный покров и проникают в организм. Недопустимо также попадание паров топлива в зону дыхания.

4.1. Техническое обслуживание систем подачи воздуха и топлива

В таблице 11.1 приведены основные операции технического обслуживания.

Таблица 11.1 -Операции технического обслуживания

Наименование операции	Вид ТО
Проверить наличие подтекания топлива, уровень масла в корпусах топливного насоса и регулятора.	ЕТО
Провести обслуживание воздухоочистителя	ТО-1
Слить отстой из топливного бака и фильтра грубой очистки топлива (ФГО)	ТО-1
Слить отстой из фильтра тонкой очистки топлива (ФТО) и промыть противотоком, промыть ФГО	ТО-2
Проверить герметичность воздухоочистителя и воздушного тракта	ТО-2
Очистить распылители форсунок, заменить фильтрующие элементы ФТО	ТО-3
Проверить и при необходимости отрегулировать топливный насос и форсунки, а также угол начала подачи топлива	ТО-3

Для повышения мощности и экономичности двигателя система очистки и подачи воздуха имеет большое значение. От преждевременной износи двигателя предохраняет воздухоочиститель, рабочие характеристики которого изменяются по мере накопления на нем ныли, испарения масла и поддоне, изнашивания фильтрующих элементов, появления неплотностей и других неисправностей. По мере засорения воздушного фильтра возникает дополнительное разрежение, которое создает опасность подсоса неочищенного воздуха, что резко повышает интенсивность изнашивания.

В настоящее время на многих тракторах и автомобилях на впускном трубопроводе установлен индикатор засоренности воздухоочистителя-ОР-УУ28 (Рис.11.1).

Рис. 11.1 Схема индикатора засоренности 1- Стержень; 2 — камера атмосферного давления; 3 — диафрагма; 4 — поршень; 5 — прозрачный корпус прибора; 6 — шток; 7 — пружина; 8 — рабочая камера; 9 – обратный клапан.

Нажимая на стержень 1, открываем клапан 9, При атом рабочая камера сообщается со впускным воздушным трактом и под действием избыточного давления над диафрагмой 8 поршень 4 перемещается вниз, сжимая пружину. Чем больше разрежение, тем ниже опустится поршень. Появление в смотровом окне красной полосы свидетельствует о предельном загрязнении воздухоочистителя.

Дня проверки герметичности воздушного тракта дизелей предназначен индикатор герметичности КИ-13948-ГОСНИТИ (Рис.11.2,). При замере герметичности воздушного тракта снимают пылеуловитель. устанавливают на горловину,. индикатор Прокручивают коленчатый вал дизеля пусковым двигателем (декомпрессор выключен). Дождавшись падения разрежения до -0,05МПа включают секундомер и когда стрелка вакуумметра станет на нуле, секундомер выключают. При герметичности соединений время падения разрежения не должно быть менее 30с.

Рис. 11.2. Схема индикатора гермегичности КИ-13048 1- накладная шайба с резиновой прокладкой; 2 переходной штуцер; 3- вакууметр Герметичность впускного воздушного тракта можно проверить прибором КИ-4870 (Рис.11.3.)

Рис. 11.3. Схема прибора КИ-4370

1 — корпус; 2 — стеклянная трубка; 3 —

пробка; 4 -резиновыйшланг; 5 — соедини тельная муфта; б -сменный наконечник

Устанавливают максимальный скоростной режим, выворачивают винт прибора до нижней кромки отверстия и, удерживая прибор в вертикальном положении, прижимают наконечник к местам стыков и соединений воздушного тракта. Изменение уровня жидкости в стеклянной трубке свидетельствует о подсосе воздуха в проверяемом месте.

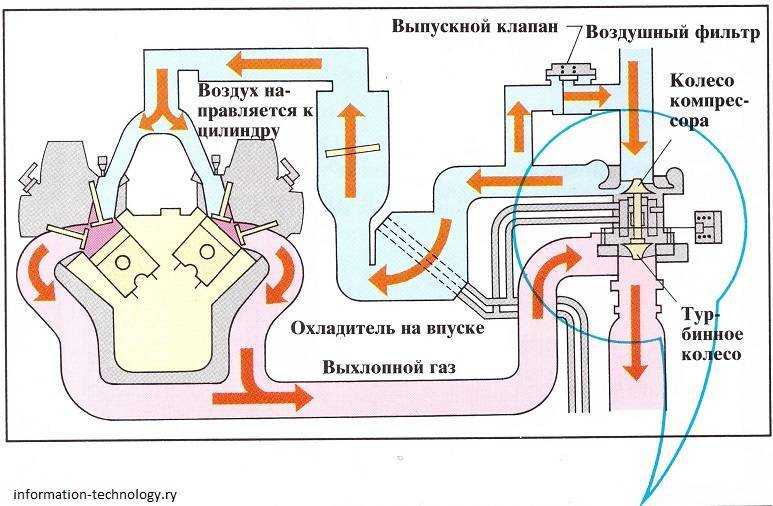

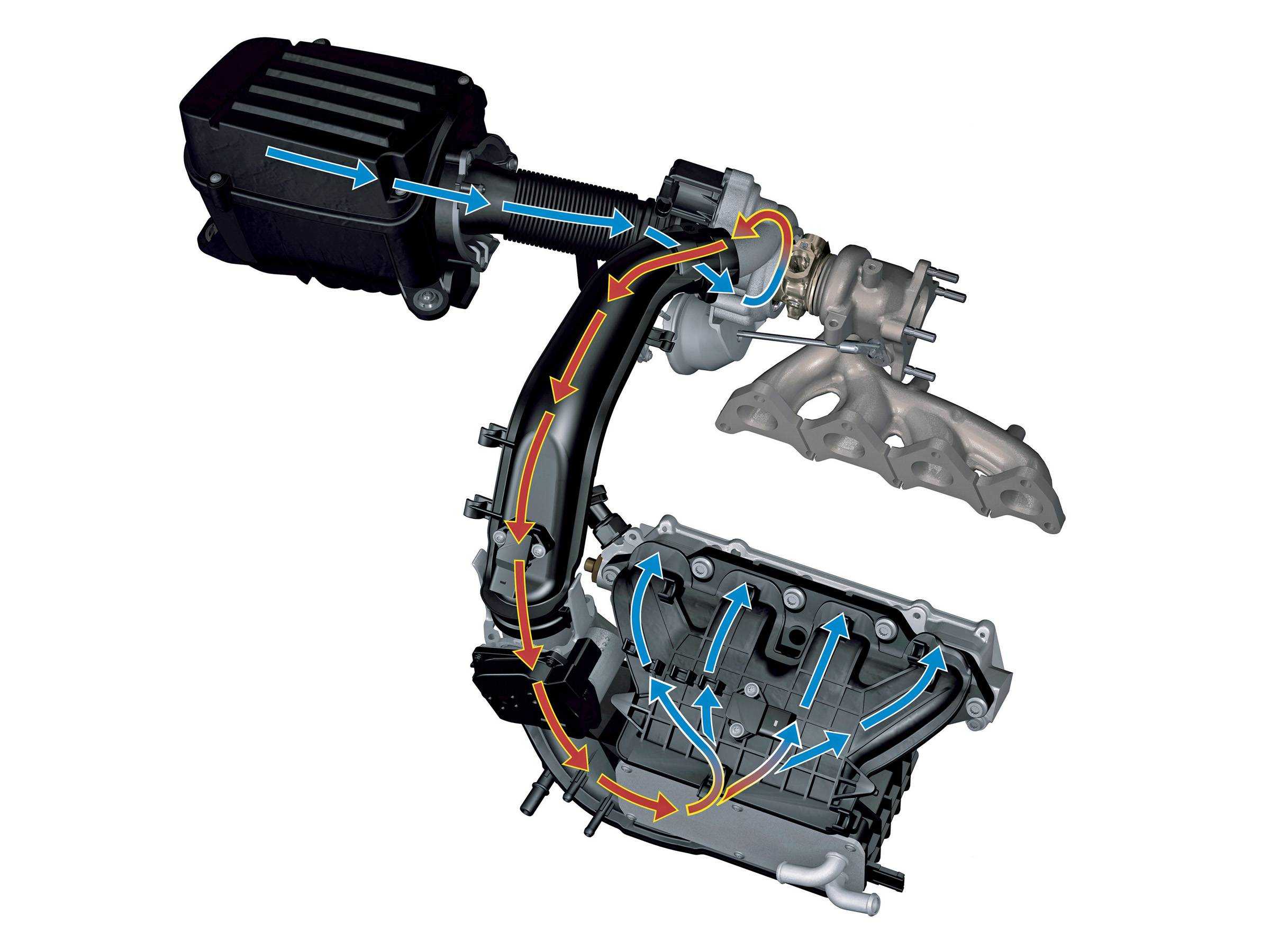

Эксплуатация турбины

Устройство турбокомпрессора делает его зависимым от качества масла, поэтому пытаться сэкономить на нем не стоит. Несвоевременно поменянное масло может стать причиной нарушений в работе механизма.

Автомобиль, оснащенный турбиной, нуждается после покупки в замене масла и тщательной прочистке топливной системы, при этом смешивать разные масла нельзя.

После продолжительной поездки сразу глушить двигатель не рекомендуется, дав ему немного поработать и охладиться. Резкое выключение может сказать на снижении прочности элементов конструкции, вызванном перепадом температуры.

Проверка амортизаторов

Большинство автомобилей имеют неразборные амортизаторы, и провести их ремонт в гараже не удастся — узел просто меняется на штатный новый. Но самостоятельно сделать диагностику амортизатора можно. Для этого требуется всего лишь раскачать автомобиль, энергично нажав на переднее крыло. Если автомобиль быстро остановился и погасил колебания — проблемы нет. Если машина еще долго колышется, как кисель, требуется профессиональный ремонт.

Кроме этого, если присутствует стук в узле амортизатора, есть протечки масла, нужно заменить неразборную деталь на новую. Для ремонта разборного амортизатора понадобится профессиональный инструмент:

Съемник для пружины.

Набор ключей.

Ветошь.

система подачи и очистки воздуха

railw. Luftansaug- und Reinigungsanlage

Универсальный русско-немецкий словарь. Академик.ру. 2011.

• система подачи заказов
• система подачи к лесопильным потокам

Смотреть что такое «система подачи и очистки воздуха» в других словарях:

• Система подачи топлива — Система подачи топлива  в двигателях внутреннего сгорания служит для подачи топлива из топливного бака к топливной рейке (моноблок дроссельных заслонок), избыток топлива через регулятор давления возвращается в бак. Содержание 1 Структура… …   Википедия

• система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… …   Словарь-справочник терминов нормативно-технической документации





















• система кондиционирования воздуха — Совокупность воздухотехнического оборудования, предназначенная для кондиционирования воздуха в помещениях система кондиционирования воздуха Совокупность технических средств для обработки и распределения воздуха, а также… …   Справочник технического переводчика

• ГОСТ Р 12.4.233-2007: Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Термины и определения — Терминология ГОСТ Р 12.4.233 2007: Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Термины и определения оригинал документа: 81 «мертвое» пространство: Плохо вентилируемое пространство лицевой части СИЗОД,… …   Словарь-справочник терминов нормативно-технической документации

• ГОСТ Р 54892-2012: Монтаж установок разделения воздуха и другого криогенного оборудования. Общие положения — Терминология ГОСТ Р 54892 2012: Монтаж установок разделения воздуха и другого криогенного оборудования. Общие положения оригинал документа: 3.1 атмосфера помещения, обогащенная кислородом: Атмосфера, в которой в результате максимально возможного… …   Словарь-справочник терминов нормативно-технической документации

• Кондиционирование воздуха — (от латинского condicio условие, состояние)         Под термином «К. в.» обычно понимают создание и поддержание (главным образом автоматически) в закрытых помещениях и средствах транспорта параметров воздушной среды (температуры, относительной… …   Большая советская энциклопедия

• Газотопливная система автомобиля — ] Газотопливная система  топливная система двигателя внутреннего сгорания, модифицированная для использования им в качестве топлива сжатых или сжиженных газов. Система пригодна для …   Википедия

• Основной танк Т-80 —        Когда министра обороны Сирийской Арабской Республики Мустафу Гласа, руководившего боевыми действиями сирийской армии в Ливане в 1981 82 годах, корреспондент журнала Шпигель спросил: Хотел бы бывший водитель танка Глас иметь немецкий… …   Энциклопедия техники

• установка — 4.3 установка: Совокупность взаимосвязанных образцов ТС или систем, смонтированных для выполнения конкретной задачи в установленном месте. Источник …   Словарь-справочник терминов нормативно-технической документации

• ОСТ 108.030.128-78: Котельно-вспомогательное оборудование. Термины и определения — Терминология ОСТ 108.030.128 78: Котельно вспомогательное оборудование. Термины и определения: (И Механическая мешалка Мешалка, в которой приготовление растворов или суспензий происходит с помощью вращающихся лопастей Определения термина из… …   Словарь-справочник терминов нормативно-технической документации

• Убежище гражданской обороны — …   Википедия

Замена масла в двигателе

Когда вы представляете, как кто-то обслуживает автомобиль, перед вашим взором наверняка всплывает картина замены масла. Это самый классический из пунктов технического обслуживания, и он также является одним из наиболее важных.

Замена масла происходит при ТО раз в 12 месяцев или при достижении определенного пробега, рекомендованного в руководстве по эксплуатации (10- 15 тыс. км), в зависимости от того, что наступит раньше.

Предпочтительнее заменять масло в двигателе на «яме» или в гараже, оборудованном подъемником. *

*Соблюдайте меры предосторожности, всегда ставьте заглушенный автомобиль на скорость или на ручник!

Для замены вам понадобится:

Головка ключа под сливную пробку вашего автомобиля

Ключ- трещотка

Съемник фильтра (продается в магазине автозапчастей)

Емкость, куда будете сливать отработавшее масло (тара разумеется должна быть объемнее, чем вместимость вашего двигателя)

И конечно же, для замены потребуется само моторное масло и масляный фильтр.

Важно знать: Как поменять масло в автомобиле?

Перед заменой масла стоит немного прокатиться на автомобиле. Тем самым вся взвесь инородных частиц окажется в масляном объеме, и при его сливе мотор лучше очистится.

1.Открутите крышку масляной заливной горловины. Располагается она в верхней части двигателя.

2. Лезем под машину и откручиваем гаечным ключом сливную пробку, предварительно поставив подготовленную ёмкость. *

*Меры предосторожности. Избегайте попадания моторного масла на вас. После работы двигателя оно горячее, не обожгитесь

Используйте плотные резиновые перчатки при откручивании пробки

После работы двигателя оно горячее, не обожгитесь. Используйте плотные резиновые перчатки при откручивании пробки.

3. Слив масла — процесс небыстрый, поэтому пока оно стекает из двигателя, у вас есть время для снятия масляного фильтра. Обычно для этого не потребуется никакого инструмента. Находим фильтр, и откручиваем его вручную. Бывают случаи, когда он не сходит со своих посадочных мест. Тогда воспользуемся предварительно приобретенным в магазине съемником.

На многих современных двигателях стоят бумажные масляные фильтры, доступ к которым может быть легко открыт при помощи торцевого ключа. Просто открутите крышку и ваш масляный фильтр как на ладони.

Нанесите немного отработанного моторного масла на уплотнительное кольцо нового фильтра и установите его. Внимательно прочитайте инструкцию на фильтре по его установке.

4.Масло стекло. Закручиваем пробку сливного отверстия. Очень сильно тянуть ее не стоит, есть риск срыва резьбы. Вкрутили до упора, немного подтянули.

Заливаем новое моторное масло в верхнюю горловину через воронку. Заливаем такое количество масла, чтобы на масляном щупе его уровень был между о и «Max», чуть ближе ко второй отметке. Закрываем крышку, запускаем двигатель.

Обязательно! После первой поездки проверьте уровень масла. Идеально смотреть его на горячем двигателе через 10 минут после остановки мотора.

Правила эксплуатации

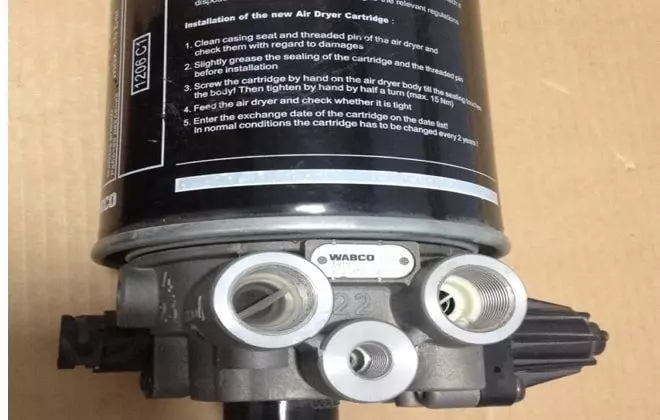

Чтобы устройство регенерации воздуха работало без перебоев, его необходимо своевременно обслуживать, согласно инструкции по эксплуатации. Также рекомендуется ежедневно осматривать устройство на предмет повреждений и дефектов.

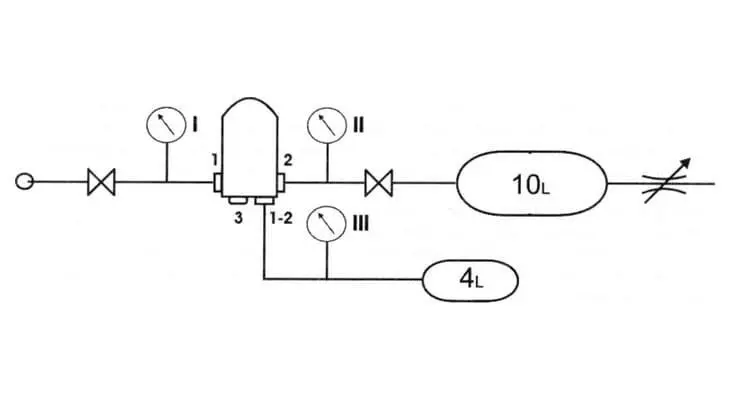

Для проверки предохранительного клапана оборудования полый винт регулятора необходимо затянуть до упора. Если механизм в исправном состоянии, при давлении «А» открывается сливной клапан, который должен быть герметично закрыт в течение интервала переключения.

Обслуживание обратного клапана осуществляется с помощью манометра. Если уровень давления падает до 0 бар, необходимо разобрать механизм и проверить целостность деталей.

Для диагностики сушильного устройства необходимо снизить уровень давления и определить диапазон переключения «С». Если показатели превышают норму, рекомендуется винт повернуть влево, а если показатели ниже нормы — вправо. После затяжки всех контргаек необходимо еще раз проверить регулировку регулятора.

При подаче воздуха к выпускным отверстиям допускается утечка со скоростью 10 см в минуту, а минимальный уровень давления в системе может упасть до 1 бара.

Как проверить клапаны осушителя

Чтобы обеспечить управление предохранительным клапаном, регулятор давления в устройстве должен быть выключен. Для этого реверсивный винт закрывается. Тестовый образец показан на рисунке ниже.

Как настроить регулятор давления воздухоосушителя

• Винты должны быть правильно вставлены в разъемы.
• Бак должен быть заполнен до предельного давления по шкале «B». Все настройки должны быть указаны в инструкции к сушилке.
• Винт 2 не следует затягивать до упора примерно на 1,5 оборота.
• Винт 1 необходимо регулировать, пока клапан не откроется.

Видео:Установили охладитель воздуха для осушителя и отремонтировали осушитель потому что чихалСкачать

Волновой нагнетатель воздуха Comprex

Вариантом системы наддува для двигателей легковых автомобилей является волновой нагнетатель воздуха, известный также под названием Comprex. Приводимый от двигателя через зубчатый ремень 2, разделенный на секции ротор 7 вращается в цилиндрическом корпусе, имеющем с торцов щелевые окна для прохода свежего воздуха и выхода отработавших газов. Система окон и полостей выполнена особым образом, что позволяет волны давления потока 5 отработавших газов преобразовывать в повышенное давление потока 1 свежего воздуха.

Существенным достоинством волнового нагнетателя является непосредственный газодинамический энергообмен между отработавшими газами и свежим воздухом без участия каких-либо промежуточных механизмов. Такой энергообмен происходит со звуковой и сверхзвуковой скоростью. Волновой обменник, как и механический нагнета­тель, автоматически реагирует на изменения нагрузки изменением давления наддува. При постоянном передаточном отноше­нии между двигателем и волновым нагнетателем энергооб­мен оптимален только для одного рабочего режима. Для устране­ния этого недостатка на торцах корпуса имеется ряд воздуш­ных «карманов» раз­ной формы и размера, благодаря которым диапазон оптималь­ной работы нагнетате­ля расширяется. Кро­ме того, это позволяет достичь благоприят­ного протекания кри­вой крутящего момен­та, чего невозможно осуществить с помо­щью других методов наддува.

Волновой, нагнета­тель, по сравнению с другими способами наддува, требует мно­го места для ремен­ной передачи и систе­мы трубопроводов. Это усложняет возможность его установки в условиях огра­ниченного объема подкапотного про­странства автомобиля.

Электромагнитный клапан системы изменения длины впускного коллектора

Клапан состоит из корпуса, запорного механизма, трёх штуцеров и электромагнитной катушки. Чтобы демонтировать клапан с автомобиля достаточно со стороны ресивера отогнуть фиксатор-защёлку и сдвинуть клапан вниз

Клапан имеет три штуцера. Один из них (атмосферный) закрыт крышечкой. Её необходимо снять для проверки и удаления грязи

Для проверки запирающих свойств клапана достаточно подуть в боковой штуцер. При этом воздух должен выходить в нижний (атмосферный) штуцер, а в верхний не должен. Если подать на клапан напряжение, то всё должно быть наоборот.

Для проверки обмотки клапана достаточно нажать на фиксатор колодки проводов и снять её

На клапане будут видны два контакта. К ним необходимо подключить омметр и замерить сопротивление, которое должно составлять несколько Ом. Если сопротивление в норме, а клапан не работает, тогда необходимо проверить приходящее напряжение на колодке, которое должно составлять около 12 В. Не забудьте завести двигатель для измерения напряжения.
