Неисправности EC5
В результате EC5 получился очень надежным двигателем, который при должном уходе проедет пол миллиона километров, хотя производитель заявляет всего о 200 тысячах. Проблемы при этом есть:
- К 100 тысячам пробега от некачественного топлива может разрушится катализатор. Если его частицы полетят во впуск, то цилиндры задерет. Поэтому либо заправляйтесь качественным бензином, либо вовремя вырежете катализатор.
- Поршневые кольца тонкие и быстро могут залечь, вследствие чего появится расход масла. Решается простой заменой колец.
- Ремень ГРМ надежен и по заявлению производителя служит под 120 тысяч километров. Не всегда удается проехать столько на одном ремне, поэтому меняйте его каждые 90 тысяч, иначе при обрыве погнет все 16 клапанов.
- Опять же от некачественного топлива может засориться дроссельная заслонка и даже отказать модуль зажигания. Так как все катушки объединены в единый модуль – поломка одной катушки потребует полной замены модуля, что дороже.

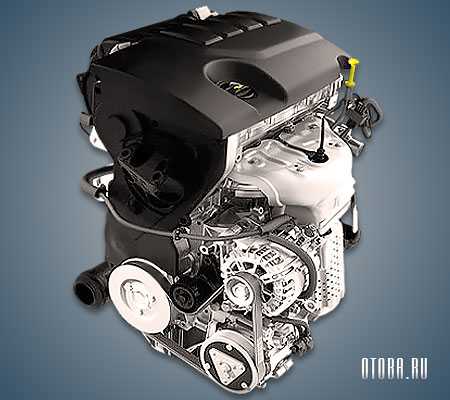

Описание устройства мотора ЕС5 1.6 литра
В 2010 году концерн Пежо представил бюджетный двигатель для рынка развивающихся стран, который был создан на базе агрегата TU5JP4 и отличался наличием фазорегулятора на впуске. А в остальном это аналогичный мотор с распределенным впрыском топлива, чугунным блоком, алюминиевой 16-клапанной головкой блока с гидрокомпенсаторами, ременным приводом ГРМ. Катушки зажигания тут выполнены единым блоком, а впускной коллектор сделан из пластика.

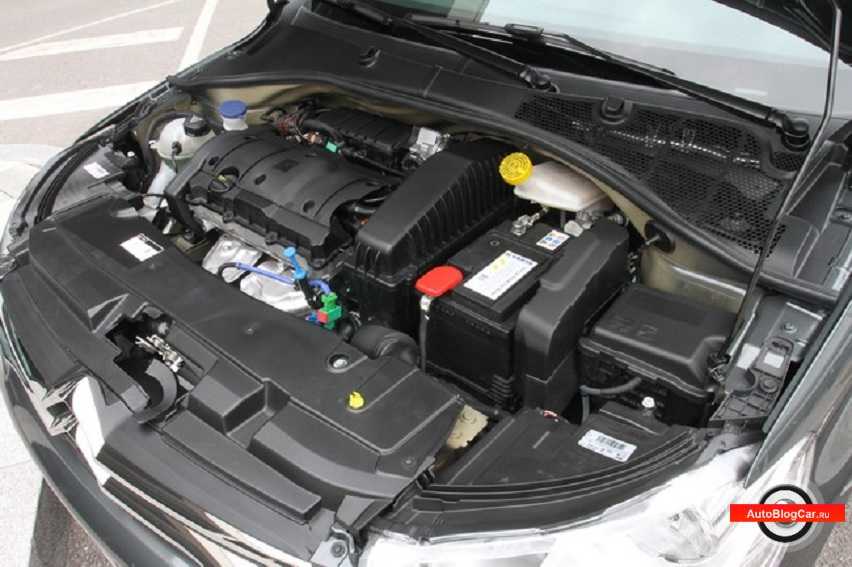

Номер двигателя EC5 находится спереди на стыке с коробкой
Кроме России и Китая данный силовой агрегат получил широкое распространение в Бразилии и поэтому тут не обошлось без Flexible-fuel версии, которая известна под индексом EC5F или NFN.
Мануал для Пежо 408 с таким мотором выложен тут
Перечень модификаций ДВС
Помимо базовой атмосферной версии EP6 существует Турбо модификация мотора EP6DT или с характеристиками:
- 1598 см3 (1,6 л) объема;
- 150 л. с./110 кВт мощности в верхнем диапазоне оборотов 5800 мин-1;
- 240 Нм крутящего момента на малых оборотах 1400 мин-1;
- степень сжатия 10,5 при давлении наддува 0,8 бар.
Турбокомпрессор Twin-Scroll
Основным отличием стал прямой (непосредственный) впрыск Direct Inject. Он обеспечивает пропорции воздуха и бензина 30/1 вместо 15/1 обычного многоточечного впрыска. Снижаются нагрузки на ШПГ и цилиндры, расход топлива, исключена детонация, чище выхлоп за счет полного сгорания.

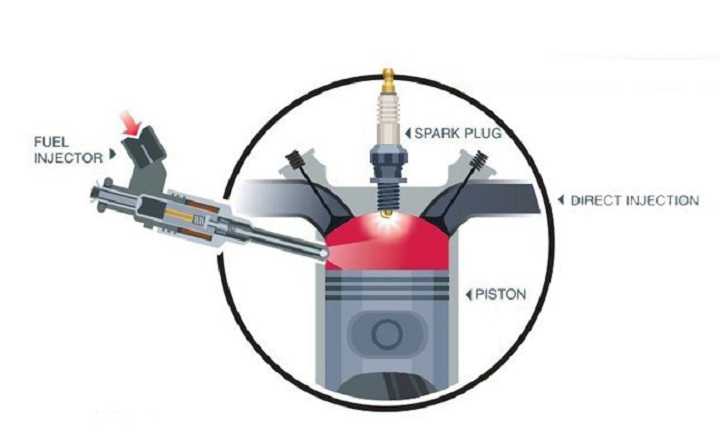

Схема прямого впрыска Direct Inject
Для охлаждения компрессора используется специальное навесное оборудование – интеркуллер. Турбокомпрессор Twin-Scroll оснащен двумя улитками, что позволяет снизить эффект турбоямы на малых оборотах. Для компрессора смонтирована собственная система охлаждения, управляемая индивидуальным процессором, поэтому после выключения мотора эта система остается работоспособной в течение 10 минут. Существует второе обозначение турбодвигателя – 1,6 ТРН.
Интеркуллер для EP6DT
В приоритете комфорт
Подвеска Citroen C4 традиционно для французских компактов имеет стойки Макферсон спереди и торсионную балку сзади (на пружинах). Настройки шасси мягкие: автомобиль сильно кренится в поворотах, но в то же время прекрасно гасит неровности.
На данный момент владельцы не находят причин для жалоб на долговечность подвески. В продаже уже имеются заменители, которые позволяют сэкономить на ремонте.
Сайлентблоки (300-600 рублей) передних рычагов и шаровые опоры (700-1000 руб.) ходят свыше 100-120 тыс. км. Сайлентблоки задней балки (800-1400 руб.) приходится обновлять на отрезке 100-150 тыс. км.
Следом могут зашуметь передние ступичные подшипники. Подшипник (2-3 тыс. рублей) запрессован в поворотный кулак (2000 рублей за работу).
Передние и задние амортизаторы (3-6 тыс. рублей за стойку) обычно служат свыше 100 000 км.
В рулевом управлении используется электрогидравлический усилитель. Он может неожиданно вызвать сравнительно высокие затраты. Причиной является один из шлангов, который засоряется. Это вызывает увеличение давление в системе сервоуправления, что приводит к утечкам гидравлической жидкости. В качестве рабочей жидкости используется не ранее популярный ATF Dexron, а LDS. Т.е. та же жидкость, что применяется в гидропневматических подвесках Citroen C5 и C6. В систему заправляется 1,8 литра.
Утечка жидкости может привести к разрушению электрического насоса. К сожалению, из-за расположения насоса (под крылом) своевременно обнаружить течь не сможет даже заботливый владелец, регулярно заглядывающий под капот. Тревогу должны вызывать необычные звуки или шум, возникающие, когда требуется максимальная производительность насоса. В любом случае руль не должен быть слишком тяжелым. Новый насос стоит почти 40 000 рублей.
DT20C
Двойной турбонаддув двигателя способен испугать даже самого смелого автовладельца. Но на самом деле веских оснований бояться DT20C, как огня, нет. Двигатель среди опытных автолюбителей на хорошем счету, достаточно надежен, ресурс с правильным обслуживанием составит около 300 тыс. км. В топливной аппаратуре Common Rail реализованы пьезофорсунки, а это значит, что следует заправляться только качественной дизтопливом. Небольшой недостаток этого двигателя – течи моторного масла из-под резинотехнических уплотнителей. В некоторых случаях течет антифриз, что также доставляет определенные неудобства. Но все эти проблемы решаемые и устраняемые. Необходимо следить за уровнем давления масла в системе, которое может упасть в результате снижения производительности масляного насоса. Если возникнет масляное голодание, то с большей долей вероятности провернутся вкладыши или вовсе заклинит мотор – а это уже крупные неприятности. В общем, только качественное и своевременное обслуживание, и все проблемы будут обходить автомобиль стороной.
Нормы природоохранного законодательства и понятие класса экологической чистоты
Основополагающим документом, регламентирующим порядок определения требований по экологической чистоте автомобильного транспорта в РФ, является Технический регламент Таможенного Союза (ТРТС 018/2011), который был утвержден на заседании Комиссии ТС в конце 2011 г. Ранее рабочие нормы природоохранного законодательства РФ находились в согласии с пунктами Постановления Правительства (ПП No 609) от октября 2005 г. Классификация по экологическому уровню, как определение встречается в обоих документах.
Для ПП No609 терминология была определена так, что соответствующий классификатор назначался автомобилю в соответствии с коэффициентом корреляции его двигателя и уровнем выброса вредных веществ в атмосферу. ТРТС 018/2011 дополняет это определение требованием учитывать также результаты комплексной диагностики ответственных узлов транспортного средства.
Современные нормы ТРТС 018/2011 действуют согласно следующим документами:
- Женевское соглашение от 1958 г. об установлении единых технических регламентов для автомобилей (также на это соглашение с учетом правок от 1996 г. ссылается и ПП No609).
- Женевское соглашение от 1998 г. устанавливающее общие правила для автотранспортных средств.
- Венское соглашение о стандартизации в области технических осмотров транспортных средств.
Все перечисленное выше указывает на то, что Российское законодательство в области природоохранной деятельности, связанной с автотранспортными средствами, соответствует международным требованиям и стандартам. На сегодня ТРТС 018/2011 определяет шесть уровней экологических классов, от ноля до пяти, соответственно.
Аналогичными стандартами, утвержденными в Европейской экономической комиссии Организации Объединенных Наций (ЕЭК ООН), являются Евро 0-5. В 2015 году ЕЭК ООН ввела норму в виде экологического стандарта Евро-6, однако, в России с 1 июля 2016 года действующим стандартом является Евро-5. Хотя следует заметить, что компания «Лукойл» выпускает топливо с уровнем экологического класса Евро-6. Поэтому на сегодня, согласно Письму Минпромторга РФ No РА-245/20, начиная с января 2014 г. импорт на территорию РФ автомобилей классом ниже Евро-5 запрещен.
Помимо степени исправности основных механических узлов, на определение экологического класса автомобиля влияет содержание следующих вредных веществ в выхлопных газах:
- оксиды азота;
- твердые частицы тяжелых элементов;
- соединения углерода, в том числе его оксиды.
Здесь действует обратная пропорциональность, чем меньше концентрация этих веществ, тем выше экологический класс автомобиля. В основном более старые машины имеют и более низкий класс экологической чистоты, поскольку современные линии автомобильной промышленности строго следят за нормами действующего законодательства. Хотя так было не всегда
Например, в Европейском союзе стандарты, регламентируемые Женевскими соглашениями, внедрялись с 1988 г., в то время как в РФ должное внимание проблемам экологии в области производства и эксплуатации автомобилей стало уделяться только с 2005 г. с принятием ПП No 609. Именно по этой причине, требования на соответствие экологическому классу к транспортным средствам до 2005 г
выпуска не предъявляются. Более новые автомобили, произведенные в РФ после 2005 г., относятся к определенному экологическому классу, как и машины, выпущенные в Европе до 2005 г. и импортированные на территорию РФ
Именно по этой причине, требования на соответствие экологическому классу к транспортным средствам до 2005 г. выпуска не предъявляются. Более новые автомобили, произведенные в РФ после 2005 г., относятся к определенному экологическому классу, как и машины, выпущенные в Европе до 2005 г. и импортированные на территорию РФ
В этом случае важно определить экологический класс автомобиля
Варианты тюнинга мотора
Атмосферный двигатель EP6 может быть форсирован единственным способом:
- демонтаж первого лямбда зонда;
- «обманка» вместо второго кислородного датчика.
Чаще используется тюнинг турбированной модификации EP6DT для получения 320 Нм и 200 л. с., соответственно:
- установка выхлопа THP200 диаметром 63 мм;
- использование катализатора соответствующего диаметра;
- переход на бензин АИ-98;
- перепрошивка ЭБУ.
Тюнинг выпускного тракта и выхлопной системы EP6DT
В дополнение к этому тюнинг может использовать «злую» прошивку Етюнерс, интеркуллер DS3 либо Ibiza Cupra от производителя Seat, силиконовые патрубки и алюминиевые трубы впускного тракта.
Таким образом, мотор EP6 относится к новому семейству силовых приводов PSA. Используется выборочно, имеет турбированную модификацию EP6DT для кроссоверов и минивэнов с автоматической коробкой передач.
Расход топлива EC5
В городе
| Citroen C4 1.6 MT Feel | 9.4 л. |
| Citroen C4 1.6 MT Feel Edition | 9.4 л. |
| Citroen C4 1.6 MT Live | 9.4 л. |
| Citroen C4 1.6 AT Feel | 8.8 л. |
| Citroen C4 1.6 AT Feel Edition | 8.8 л. |
| Citroen C4 1.6 AT Shine | 8.8 л. |
| Peugeot 301 1.6 VTi MT | 8.8 л. |
| Peugeot 301 1.6 VTi AT | 10 л. |
По трассе
| Citroen C4 1.6 MT Feel | 5.8 л. |
| Citroen C4 1.6 MT Feel Edition | 5.8 л. |
| Citroen C4 1.6 MT Live | 5.8 л. |
| Citroen C4 1.6 AT Feel | 5.3 л. |
| Citroen C4 1.6 AT Feel Edition | 5.3 л. |
| Citroen C4 1.6 AT Shine | 5.3 л. |
| Peugeot 301 1.6 VTi MT | 5.3 л. |
| Peugeot 301 1.6 VTi AT | 5.6 л. |
Смешанный цикл
| Авто | Расход на 100 км |
|---|---|
| Citroen C4 1.6 MT Feel | 7,1 л. |
| Citroen C4 1.6 MT Feel Edition | 7,1 л. |
| Citroen C4 1.6 MT Live | 7,1 л. |
| Citroen C4 1.6 AT Feel | 6,6 л. |
| Citroen C4 1.6 AT Feel Edition | 6,6 л. |
| Citroen C4 1.6 AT Shine | 6,6 л. |
| Peugeot 301 1.6 VTi MT | 6,5 л. |
| Peugeot 301 1.6 VTi AT | 7,3 л. |
Система воздушного питания
Двигатель EP6FDTM оснащён новой системой удаления картерных газов, которая уменьшает их скапливание и конденсацию на стенках впускного коллектора, снижая нагарообразование вблизи седел и на штоках клапанов. Кроме этого новая система исключает попадание воды во впускные трубопроводы и к турбокомпрессору при движении автомобиля в условиях сильного дождя или при форсировании водных преград вброд.
При эксплуатации в условиях низких температур новая система питания воздухом позволяет избежать переохлаждения и замораживания картерных газов и сократить смешивание топлива с парами моторного масла.
Сколько можно тянуть?
Почему бы не заменить однорядную цепь привода ГРМ более прочной двухрядной? Это можно было сделать давным-давно и тем самым решить проблему. Или отсрочить ее проявления? По статистике, цепь ГРМ на турбомоторах EP6, выпущенных до 2016 года, редко дохаживает до 100 000 км. Первые признаки растяжения появляются обычно при пробегах около 60 000 км. Официальная версия такова: крутящий момент на коленвалу большой, при этом на впускном распредвалу установлен ТНВД, а выпускной «нагружен» вакуумным насосом; при резких ускорениях на цепь приходится высокая нагрузка, из-за чего она и растягивается. Вывод: налицо конструктивный просчет. Кроме того, при значительном вытягивании цепи в приводе ГРМ возникали демпферные удары. Они передавались на ТНВД, имеющий механический привод от впускного распредвала, и выводили его из строя.
Избавиться от проблем привода ГРМ помог комплекс мер. Во‑первых, цепь ГРМ модернизировали семь раз. В каждом случае производитель старался упрочнить ее конструкцию (в первую очередь — оси, соединяющие звенья). Инженеры меняли как материалы элементов, так и процесс термообработки. Во‑вторых, скорректировали форму верхнего успокоителя, расположенного между шестернями распредвалов. Раньше кронштейн успокоителя изготавливали из алюминия, а потому при серьезном растяжении цепи его выламывало. Теперь он стальной, более прочный. Кроме того, изменили конструкцию ТНВД. Предыдущий насос был двухплунжерный, с приводом от качающейся шайбы (по принципу работы напоминает компрессор кондиционера), сейчас применен одноплунжерный насос с приводом от кулачка, как на дизельных двигателях. Такие топливные насосы куда надежнее. Большинство случаев гарантийного ремонта в последнее время было связано не столько с растяжением цепи, сколько с ее шумом при пуске. Причина коренилась в гидравлическом натяжителе цепи. При длительной стоянке автомобиля из него уходило масло, и первое время сразу после пуска двигателя натяжение было недостаточным. Натяжитель модернизировали, и неисправность осталась в прошлом. Все эти доработки перенесли и на моторы под Евро‑6.
Куда уходит масло?
Известны случаи, когда владельцы в межсервисный интервал (сейчас по регламенту масло меняют каждые 10 000 км) подливали больше, чем вмещает масляная система двигателя. Обычно причиной проблем становится клапанная крышка, где расположен клапан вентиляции картерных газов. Если он неисправен (например, забит масляными отложениями), в двигателе возникает избыточное давление, и первое, что продавливается, — прокладка клапанной крышки и сальники коленвала. Через них подтекает масло. Замена клапана производителем не предусмотрена, он предписывает только замену клапанной крышки в сборе. Сэкономить помогут ремкомплекты для клапанных крышек атмосферных версий — они есть в продаже. Часто возникали течи масла (отпотевания) через крышку головки — со стороны ГРМ. Обращения по поводу этого дефекта прекратились с рестайлингом 2017 года, когда крышку модернизировали. Случалась и течь масла через уплотнитель кронштейна масляного фильтра. Неисправность устранили, заменив материал прокладки в 2015 году. С тех пор этот дефект исчез из гарантийной статистики. А еще подтекала трубка подачи масла на турбокомпрессор. Трубку модернизировали в 2016 году — изменили технологию завальцовки штуцеров. Для снижения вероятности коксования масла в трубке (она расположена близко к выпуску) ее оснастили термоизоляцией и дополнительным термоэкраном штуцера. При отсутствии внешних течей у повышенного расхода масла может быть две причины. Первая — маслосъемные колпачки. Последний раз их модернизировали в конце 2016 года: применили более эластичный материал. Колпачки прежней конструкции при холодном пуске могли пропускать масло до тех пор, пока двигатель не прогреется. Вторая причина кроется в конструкции поршневой группы. Она тоже значительно изменилась при переходе на Евро‑6. В частности, разработчики подобрали иной материал для второго компрессионного кольца. Каков же нормальный расход масла? Вопрос сложный, ведь расход сильно зависит от состояния двигателя, пробега, качества обслуживания, состава масла и манеры вождения. Многие производители придерживаются нормы 2 л/10 000 км. Если приходится лить больше, имеет смысл съездить на диагностику. — Мы определяем ликвидность каждой модели и ее модификации, опираясь на продолжительность продажи по рекомендованной рыночной цене. Такой подход позволяет избавиться от устойчивых стереотипов, не соответствующих реальным рыночным условиям. EP6 устанавливали на разные по идеологии автомобили, и его влияние на конечную ликвидность конкретной модели минимально. Например, ликвидность Peugeot 308 с этим мотором мы оцениваем как среднюю, а Mini Cooper — как низкую.
Мы формируем ассортимент, исходя из спроса на рынке, и предлагаем не просто проверенные машины с пробегом, но и наиболее беспроблемные с точки зрения дальнейшей эксплуатации. В случае с турбированной модификацией EP6 на автомобилях Peugeot и Citroen стереотип и мнение рынка сходятся: доля 150‑сильных машин — около 10%. Поэтому сейчас таких у нас в продаже нет
А вот покупатели BMW или Mini меньше обращают внимание на наличие этого мотора
Бензиновые двигатели
1.6 (TU5) – достоин внимания
Двигатель TU5 имеет очень простую конструкцию, а любые неисправности можно устранить за небольшие деньги. Он встречается в небольших моделях.
Мотор серии TU дебютировал в 1986 году и все еще находится в производстве. В рекомендуемой версии JP4 он развивает 109 л.с. Самые мощные версии достались Saxo 1.6 VTS – 118 л.с. и Citroen C2 VTS – 122 л.с.
В 2012 году TU5 был установлен в бюджетный седан C-Elysee. 115-сильная модификация этого двигателя с приставкой VTi не имеет ничего общего с печально известным агрегатом, созданным при сотрудничестве с БМВ.
Главные враги TU5 – большие пробеги и пренебрежительное обслуживание. С возрастом возникают утечки через сальники, но их устранение не дорого. Благодаря длительному периоду производства и огромной популярности запасные части для этого двигателя вполне бюджетные.
Характерных слабых мест не много. Сравнительно низкой долговечностью обладают катушки зажигания (от 4 000 рублей) и дроссельная заслонка (от 6 000 рублей).
Владельцы утверждают, что TU5 не прожорливый. В небольших моделях он потребляет, в среднем, 6,5 л топлива на 100 км. Кроме того, мотор поддается тюнингу.
— хорошая производительность (особенно в версии VTS);
— сравнительно невысокий расход топлива.
— много заезженных моторов с нерегулярным обслуживанием;

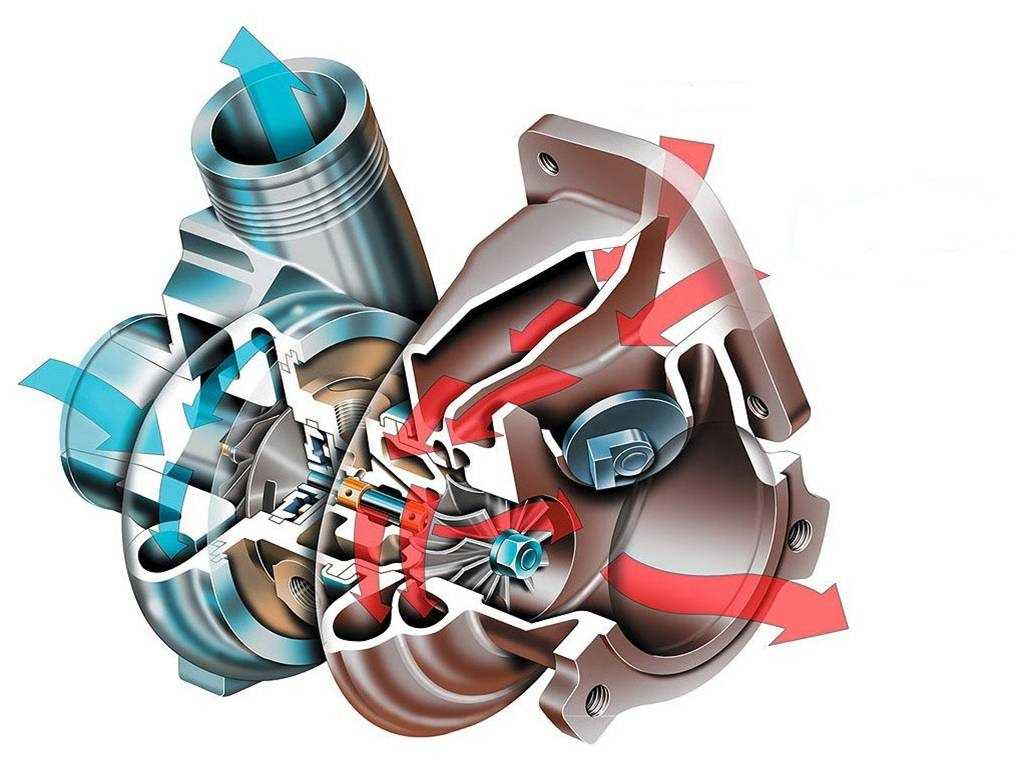

Турбокомпрессор Borg&Warner Twin Scroll
Турбокомпрессор Twin Scroll (производство Borg&Warner) двигателя EP6FDTM такой же, как на предыдущем EP6CDTM, с фиксированной геометрией турбины и электронасосом для охлаждения турбокомпрессора после выключения зажигания. Изменению подверглось программное обеспечение управления турбокомпрессором, а именно открытием его перепускного клапана с электромагнитным управлением.
Технология Twin Scroll («двойная улитка») позволяет реализовать сложный «двойной» турбонаддув (двумя турбокомпрессорами) в одном корпусе с двумя турбинными кольцевыми каналами-«улитками». Оба они принимают выхлопные газы от собственной половины цилиндров и подают их на специально спрофилированные лопатки одного ротора-турбины, эффективно раскручивая ее во всем диапазоне оборотов (например, выхлопные газы от 1 и 4 цилиндров работают на высоких оборотах, а от 2 и 3 – на низких), исключая запаздывания вращения турбины и эффект «турбоямы».

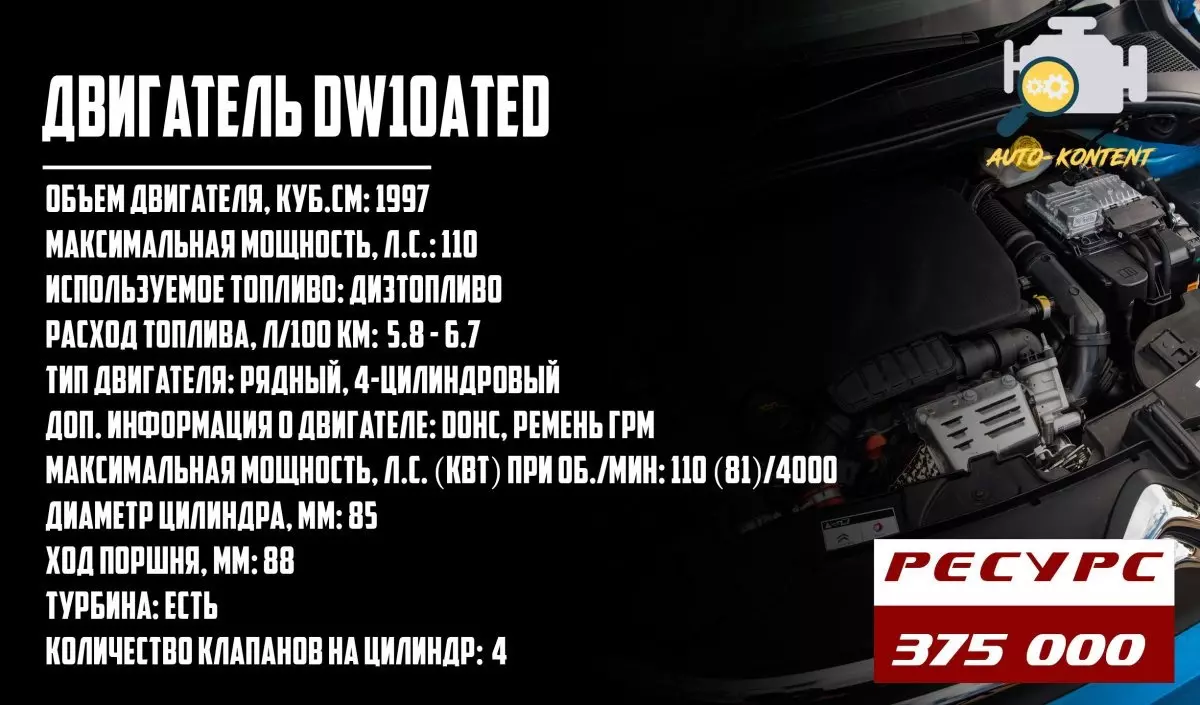

DW10ATED
Citroen C5 X40 первого поколения также был доступен с двухлитровым дизельным двигателем DW10ATED мощностью 110 л.с. Этот агрегат устанавливался на переднеприводные фургоны с механической коробкой передач. Двигатель способен производить 110 л.с. и 250 Нм крутящего момента. Он оснащен довольно простым турбокомпрессором и интеркулером. Блок четырехцилиндрового двигателя выполнен из чугуна, а 16-клапанная головка, закрывающая его, — из алюминия. Диаметр цилиндра составляет 85 мм, а поршней — 88 мм. Привод цилиндрической шестерни имеет как цепь, так и ремень.
В общей сложности устройство вмещает около 5 литров моторного масла. Сюда лучше заливать препарат с индексом вязкости 5W40, рекомендованный производителем. Первые экземпляры Citroen C5 с таким двигателем под капотом часто попадали в сервисные центры для замены шкива коленчатого вала. Производитель знает об этой проблеме и несколько раз пытался обновить ее.
Например, в 2006 году модель DW10ATED получила новое обозначение DW10UTED. В топливном баке может преждевременно выйти из строя насос электроусилителя рулевого управления. Еще одним слабым местом двигателя является плохой регулятор давления топлива, который сильно засорен. Сажевый фильтр традиционно является наиболее серьезной проблемой, но обычно автовладельцы просто удаляют его. Дизель конструктивно более или менее прост, но, как и другие агрегаты, он привередлив и требователен к качеству «питания».
Основные проблемы и неудачи возникают из-за нарушения правил обслуживания и промедления с заменой расходных материалов. Топливный фильтр, воздушный фильтр, моторное масло должны быть заменены как можно скорее. Этим вы продлите срок службы вашего двигателя и выработаете его огромный ресурс. Ресурсный двигатель с потенциалом 375 000 километров пробега.
Видео:Обзор глазами автомеханика. #2 Надежность и практичность в старом кузове. Ситроен С5 дорестайлинг.Скачать
Все реальные (и надуманные) проблемы мотора Peugeot-Citroen
Соплатформенные Citroen C4 первого поколения и Peugeot 307, которые появились в 2004 году, оказались очень удачными машинами и отлично продавались в России. Во многом — благодаря неприхотливым моторам. Но с рестайлингом 2008 года в гамме появился передовой по тем временам двигатель EP6, разработанный совместно с BMW.
Двигатель EP6 — восьмикратный победитель (с 2007 по 2014 год) международного конкурса International Engine Of The Year Awards в номинации «1,4–1,8 литра». Высокотехнологичность мотора заключалась в непосредственном впрыске, системе бездроссельного регулирования Valvetronic от BMW и использовании Twin-Scroll-турбин с одной улиткой и двумя разноразмерными крыльчатками. Всё это обеспечило высоченный КПД и экономичность. На новых BMW и Mini этот мотор уже не увидишь, а вот покупателям автомобилей Citroen, Peugeot или Opel Grandland X он может встретиться.
На вторичном рынке распространены турбоверсии THP (150 и 156 л.с.), а также атмосферный VTi (120 л.с.).
Какое масло лучше?
Официальные дилеры, а также наши клиенты используют:
- Total Quartz Energy 0W-30;
- Total Quartz 5W-30;
- Total Quartz 9000 Future NFC 5W-30;
- YACCO FR 5W-40;
- MOTUL 8100 Eco Clean 5W-30;
- Лукойл Genesis Armortech 5W-30 (API SL).
Моторные масла необходимо выбирать согласно климату и спецификации двигателя, а также, если использовать аналоговые и более дешёвые масла, обращать внимание на состав, в котором обязательно должно быть небольшое количество золы сульфатной (менее 1%) и желательно, чтобы был хороший пакет присадок. В зимнее время года рекомендуется заливать 0W-30, но можно использовать и круглогодичный вариант 5W-30
В зимнее время года рекомендуется заливать 0W-30, но можно использовать и круглогодичный вариант 5W-30.
В этой статье мы рассмотрим основные места, через которые на моторе EP6 может происходить утечка масла, перечислим причины и способы ремонта данной неисправности.
Технические характеристики
При выборе автомобиля будущие владельцы смотрят на технические характеристики двигателя, так как именно они определяют, какую мощность сможет развить транспортное средство, и какой расход топлива возможен в процессе его эксплуатации.
При этом стоит отметить, что наиболее привлекательными характеристиками являются высокая мощность и низкое потребление топлива.
ЕС5
В первую очередь стоит снова рассмотреть двигатель ЕС5. Основные характеристики мотора сведены в таблицу.
| Характеристика | Показатель |
| Объем, см3 | 1587 |
| Система питания | Инжекторная |
| Мощность, л.с. | 115 |
| Максимальный крутящий момент, Нм | 150 |
| Материал блока цилиндров | Чугун марки R4 |
| Материал головки блока | Алюминий марки 16v |
| Ход поршня, мм | 82 |
| Особенности двигателя | Отсутствуют |
| Вид газораспределительного механизма | Ременной |
| Турбонаддув | Отсутствует |
| Вид используемого масла | 5W-30 |
| Тип топлива | АИ-95 |
Что касается срока службы, то двигатель способен прослужить без каких-либо проблем до 300 тыс. км пробега автомобиля. Номер двигателя располагается под нейтрализатором в виде трех строчек.
ЕС5F
Что касается данного мотора, его характеристики лишь немного отличаются от тех, что представлены выше. Они также сведены в таблицу.
| Характеристика | Показатель |
| Объем двигателя, см3 | 1587 |
| Мощность, л.с. | 115 |
| Максимальный крутящий момент, Нм | 150 |
| Вид топлива | АИ-95, бензин |
| РРасход топлива, л/100км | 7,1 |
| Система двигателя | Инжекторная |
| Количество цилиндров, шт. | 4 |
| Ход поршня, мм | 82 |
| Количество клапанов на один цилиндр, шт. | 4 |
Оба двигателя достаточно хорошие, поэтому производители стремятся к тому, чтобы они как можно чаще устанавливались в разрабатываемых моделях транспортных средств. Что касается номера EC5F, то его расположение идентично ЕС5, но просмотреть его можно только при помощи зеркальца.
ЕС5
Обзор неисправностей и способы их ремонта
В процессе многолетней эксплуатации мотор EP6 выявил следующие неисправности, характерные исключительно для его конструкции:
| Протечка смазки | 1)негерметичность крышки клапанов, масло попадает в свечные колодцы, разъедает наконечники индивидуальных катушек
2)износ прокладок электроклапана или вакуумного насоса |
1)проблему решает замена прокладки
2)замена прокладок |
| Мотор не нагревается | выход из строя температурного датчика | замена датчика |
| Двигатель «захлебывается», увеличивается расход ГСМ | сбой регулировок фаз газораспределения | регулировка фаз |
Обрыв цепи ГРМ или перескакивание ее звеньев приводит к тому, что поршень гнет клапана мотора. В графике ТО по гарантии завода указан срок замены масла 20000 км. На практике этого явно недостаточно, поэтому следует производить замену минимум вдвое чаще на атмосферном ДВС и через 7,5 тысяч на турбированной версии движка.

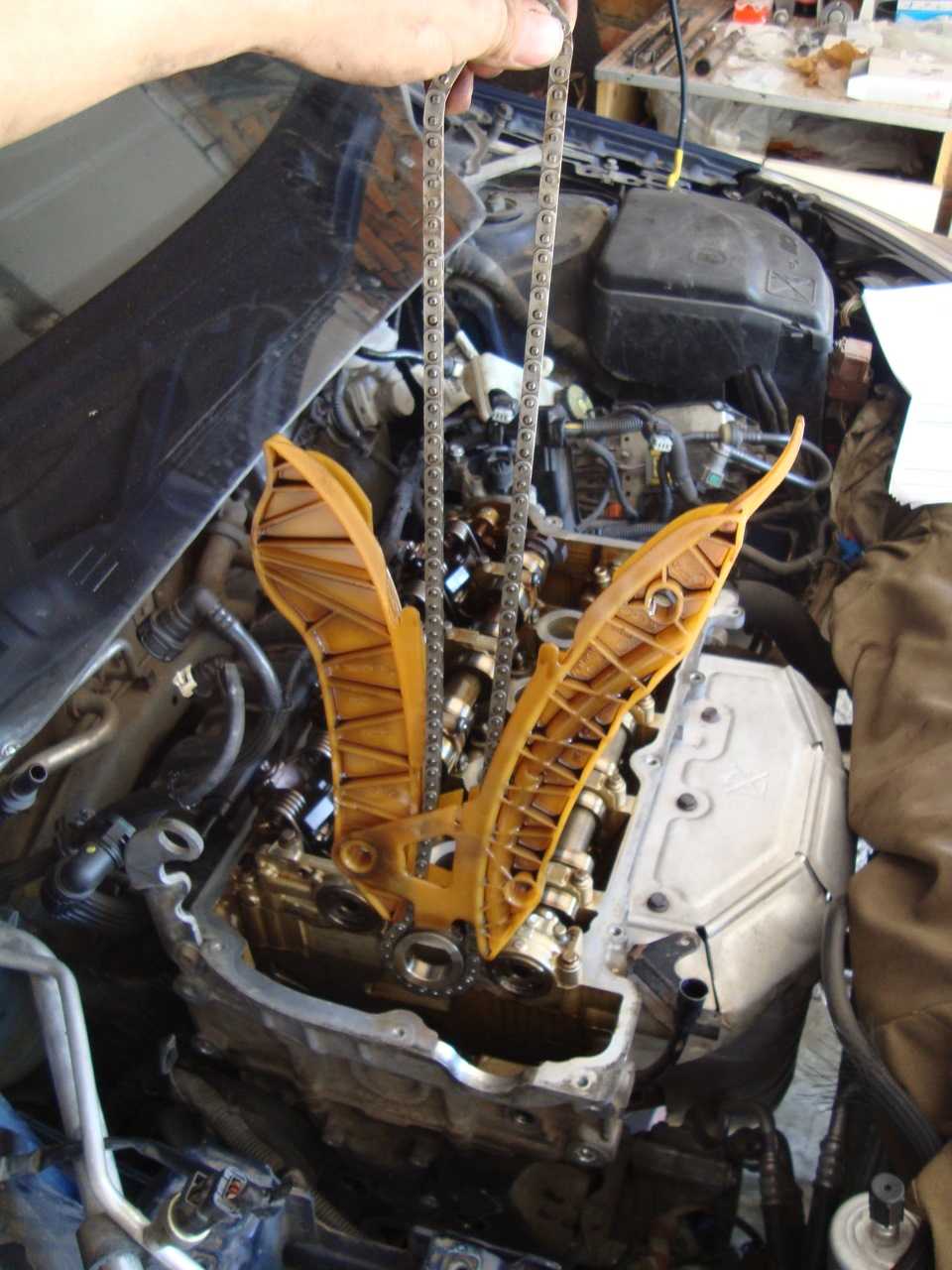

Замена цепи ГРМ
Описание устройства мотора ЕС5 1.6 литра
В 2010 году концерн Пежо представил бюджетный двигатель для рынка развивающихся стран, который был создан на базе агрегата TU5JP4 и отличался наличием фазорегулятора на впуске. А в остальном это аналогичный мотор с распределенным впрыском топлива, чугунным блоком, алюминиевой 16-клапанной головкой блока с гидрокомпенсаторами, ременным приводом ГРМ. Катушки зажигания тут выполнены единым блоком, а впускной коллектор сделан из пластика.
Кроме России и Китая данный силовой агрегат получил широкое распространение в Бразилии и поэтому тут не обошлось без Flexible-fuel версии, которая известна под индексом EC5F или NFN.
Мануал для Пежо 408 с таким мотором выложен тут
Источник
Двигатели 1.4-1.6 TU-простые и хорошие
Серия двигателей TU была разработана для самых маленьких Peugeot. Первые поколения TU дебютировали в середине 1980-х годов. Во-первых, был предложен двигатель 1.4 8V, который вы можете найти на популярных моделях: 206, 207 и даже компактных 307.
Этот двигатель имеет 16-клапанный вариант, но, несмотря на многие общие особенности, он уже имеет другое обозначение (ET3, дебют Peugeot 206 в 2004 году) и немного менее хорошо оценен (бывает, что он сжигает больше масла, чем он должен). Двигатель TU5 (пункт 1.6) также имеет версию с 8 и 16 клапанами.
Первый имеет 95 л.с., а версия 16V имеет мощность: 109, 115, 118 или 125 л.с. Это также очень популярное устройство, которое вы встретите во многих популярных моделях. Во всяком случае, PSA по-прежнему использует двигатель в седанах: Citroën C-Elysée и Peugeot 301, но это модернизированная версия с обозначением «EC5», которая имеет переменную фазу газораспределения и соответствует норме выбросов Euro 6. Как правило, нет никаких серьезных возражений против двигателей ТУ — типичными поломками являются отказы катушек зажигания, дросселирование и незначительные утечки. Следует отметить, однако, что многие из них уже имеют огромный пробег и могут потребовать ремонта.
Модели, в которых вы найдете двигатель 1.4-1.6 TU
Peugeot 206 — В этой модели использовались почти все рекомендуемые единицы TU: как 1.4 (75 HP), так и 1.6 (89 и 109 HP). Также было 1.4 16V (ET3). Небольшой Peugeot с двигателем мощностью 109 л.с. ускоряется до 200 км / ч, спринт до «сотен» занимает 9,9 с. Средний расход топлива составляет 6,9 л / 100 км.
Peugeot 207 — На модели 207 вы встретите двигатели серии TU (1.4 8V и 1.6 16V) и ET3 (1.4 16V). «207» с 1,4-литровым бензиновым двигателем мощностью 73 л.с. разгоняется до 170 км / ч, а ускорение от 0 до 100 км / ч занимает 14,5 с. Средний расход топлива составляет 6,3 л / 100 км.
Peugeot 301 — Несмотря на вводящее в заблуждение обозначение этой версии как 1.6 VTi, на самом деле это модернизированный двигатель TU5. С механической коробкой передач 301 он может разгоняться до 188 км / ч, а ускорение до «сотен» занимает 9,4 с. Средний расход топлива составляет 6,5 л / 100 км. «Автомат» горит на 0,8 л / 100 км больше.
Двигатель 1.4-1.6 TU — что нравится: дешевые запасные части, высокая прочность, простая конструкция, относительно низкий расход топлива, неплохая производительность, подходит для СНГ. Что не нравится: неисправности ручных передач, сильное истощение имеющихся автомобилей с двигателями ТУ, сбои катушки зажигания.
Peugeot 1.6 HDi 120 л.с. — лучшая экономичность
На довольно недорогом Пежо 408 производитель устанавливает вполне подходящие и интересные двигатели. Транспорт обладает высочайшим качеством и просто великолепными возможностями эксплуатации. Среди моторов ест и один дизель, но линейка агрегатов на тяжелом топливе вскоре может расшириться. Даже этот один двигатель радует характеристиками и может стать одним из основных в списке продаж. А причины этого следующие:
- двигатель имеет всего 1.6 литра объема и 114 лошадиных сил мощности, при этом агрегат довольно качественно едет с 254 Н*м крутящего момента и шикарной настройкой от французов;
- естественно, присутствует турбонаддув и все сопроводительные элементы современного двигателя европейского происхождения, пусть объем и небольшой, а мощность посредственная;
- расход в городе составит 6.2 литра на сотню, а на трассе эта цифра упадет до невероятных 4.3 литра, экономия ощутимая, именно это может заставить купить данный автомобиль в салоне;
- надежность, возможно, немного меньше, чем в случае с немецкими двигателями, но в целом агрегат не доставляет проблем в эксплуатации, так что его качество очень высокое;
- нет проблем с обслуживанием, конструкция простая и вполне понятная для большинства автомобилистов, нет сомнений в том, что транспорт будет популярным в России в дальнейшем.
Настройка двигателя — один из главных положительных моментов у Peugeot. Кстати, моторы Пежо-Ситроен также стали объектом внимания сумасшедших экологов в Европе, и это сулит снижение цен на дизельную технику этих брендов в России. В общем, стоит подождать, когда в салоне автомобили с дизельными агрегатами будут стоить дешевле бензиновых версий. Именно в этот момент наступит время отправиться за покупкой.
Кстати, предлагаем также посмотреть видео обзор автомобиля Peugeot 408 с дизельным агрегатом под капотом:
По принципу русской печки
Нагар возникал преимущественно из-за несоответствия фаз газораспределения, основной причиной которого и было растяжение цепи ГРМ. Растяжение приводило к смещению угла впускного распредвала и, как следствие, обратному выбросу продуктов горения во «впуск». В итоге впускные клапаны обрастали нагаром. При этом росла температура самих клапанов, что только усугубляло ситуацию.
Любой мотор с непосредственным впрыском по принципу работы напоминает русскую печку: горит внизу, а чистить приходится наверху — трубу. Так и с EP6. Форсунка льет топливо непосредственно в камеру сгорания, минуя клапаны (в отличие от впрыска других типов). Именно поэтому очистка клапанов моющими присадками неэффективна — ничего, кроме топливоподающей трубы, ими очистить не получится. Очистка клапанов производится с полным демонтажом головки блока (хотя возможен вариант и без ее снятия, если конфигурация моторного отсека позволяет). При этом снимают впускной трубопровод и выпускной коллектор. Затем специальной жидкостью с гранулами при помощи пневмопистолета и пистолета, подающего эту жидкость, удаляют нагар. Такой способ очистки допускает производитель. При этом сервисмены (и официальные, и те, что обслуживают постгарантийные машины с большим пробегом) сходятся во мнении о том, что единственный достаточно эффективный способ избавиться от нагара — демонтаж головки и механическая чистка. Надо ли говорить, что такая процедура не из дешевых? Впрочем, всё это борьба со следствием. А каковы причины? На моторном заводе в Дуврене, что на севере Франции, начали решать проблему образования нагара с изменения технологического процесса сборки. С 2012 года коленвал стали устанавливать с расчетом на начальное растяжение цепи ГРМ, которое происходит на первых 8000–10 000 км. После этого пробега коленвал занимал условно правильное положение. Кроме того, начиная с серий EP6 CDT M и EP6 CDT MD (это версии мотора под Евро‑5, созданные в 2013 году для рынков со сложными условиями эксплуатации, включая Россию) мотор дефорсировали (среди прочего изменили степень сжатия с 10,5 до 9,5), снизив мощность до 150 л.с., и подкорректировали углы опережения зажигания. Это дало положительный эффект при работе на некачественном бензине. В российском представительстве Citroen уверяют, что проблема нагара на клапанах у моторов EP6 FDT современной линейки, соответствующих эконормам Евро‑6, полностью решена: с 2016 года в гарантийный период ни разу не приходилось чистить клапаны. У моторов EP6 надежная поршневая группа, поэтому без капитального ремонта (то есть без вмешательства в поршневую), но с регулярными ревизиями ГБЦ такие двигатели способны отработать до 500 000 км. И такие машины у нас обслуживаются. Причем как с турбомоторами, так и с атмосферниками. Но обычно терпение у владельцев заканчивается раньше, и они продают автомобиль. Атмосферную версию EP6 я назвал бы более надежной, несмотря на то что у нее есть свои проблемы. Парадокс EP6: чем чаще и дольше вы его эксплуатируете, тем дольше он служит, а если поездки редкие и короткие, то вероятность возникновения неисправностей возрастает. Первые двигатели EP6 оказались конструктивно сырыми и неприспособленными к нашим условиям эксплуатации. А вот обращений владельцев машин с новым мотором (Евро‑6) пока было мало, причем всё сводилось к обычным работам в рамках ТО.
