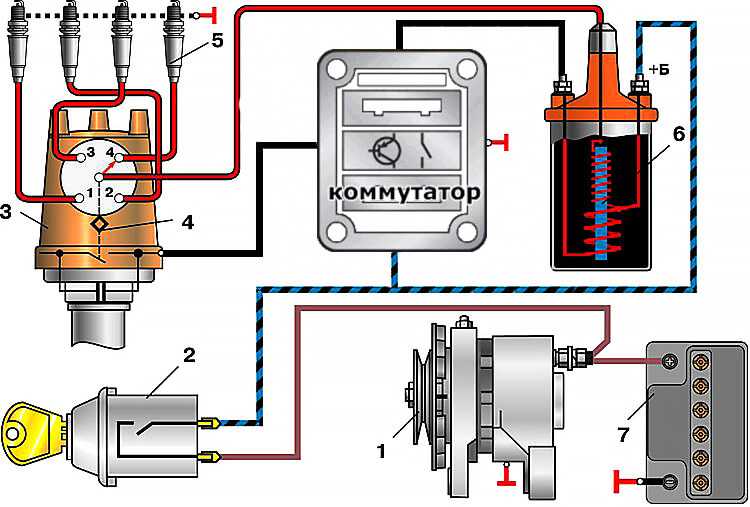

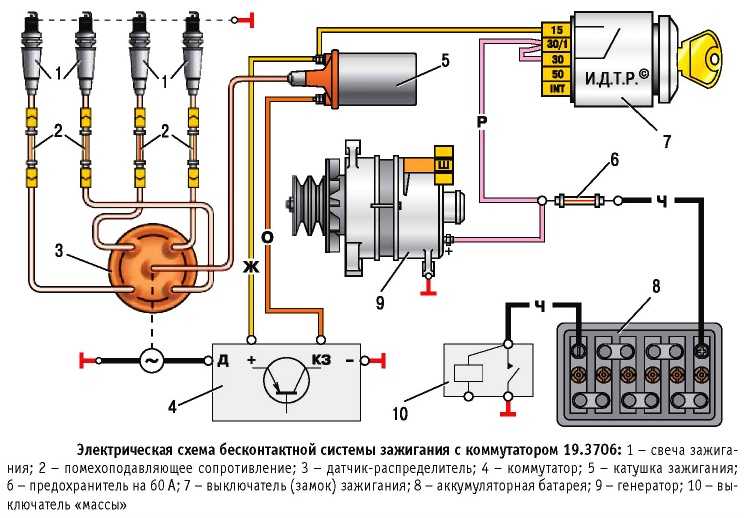

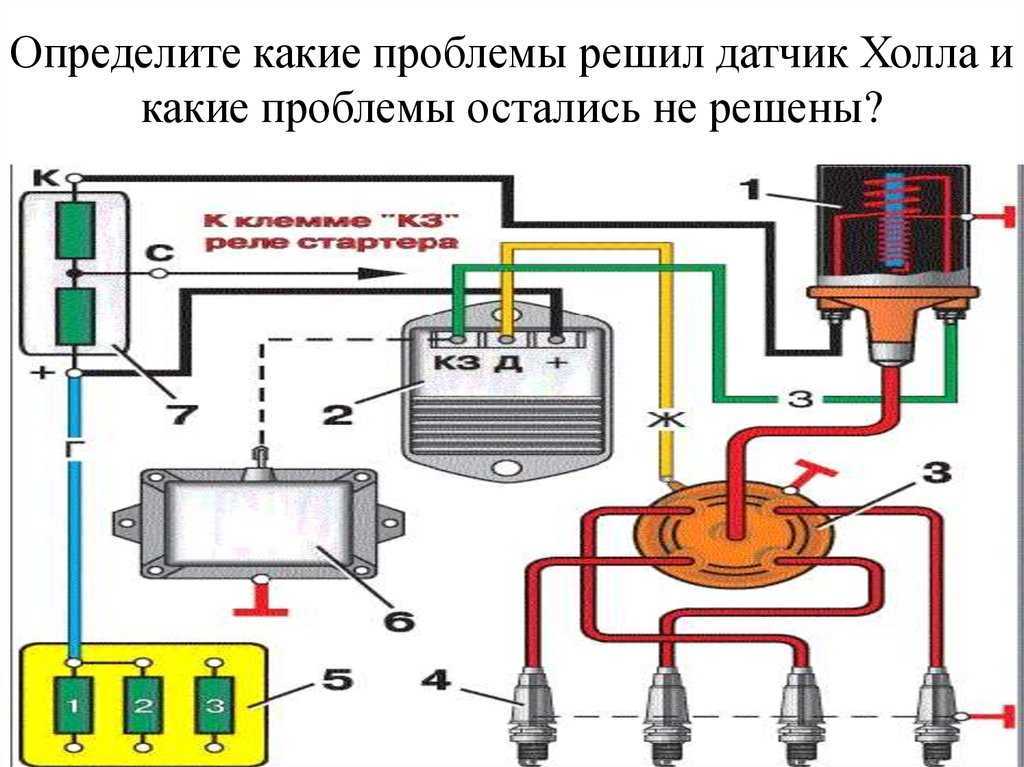

Схема устройства контактной системы батарейного зажигания:
а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.
Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.
При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.
Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.
При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.
Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.
Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.
В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.
Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.
Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.
Проверка высоковольтных проводов зажигания подручными средствами
Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.
Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.
Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.
Неисправности в электросхеме «Газель»
Во время эксплуатации автомобиля могут периодически возникать различные неисправности. Причины неполадок могут быть следующими:
- Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
- Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
- Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.
Схема устройства стартера Газели При пропадании массы на любом из жгутов перестает нормально работать любое электрооборудование. Например, если нет массы на задние фонари, то вместо сигнала поворота будут перемигиваться все лампочки на заднем фонаре (типа «гирлянда»);
- Окисление клемм на аккумуляторе. Также может плохо крутить стартер, а может и вовсе не запускаться. Что характерно – при попытке запустить ДВС тут же гаснут все лампочки на панели приборов;
- Подгорели токопроводящие дорожки или посадочные места в блоке предохранителей. Ремонтировать блок не всегда целесообразно, лучше заменить на новую деталь. Чтобы избежать ненужных проблем с электропроводкой, категорически не рекомендуется устанавливать «жучки» вместо предохранителей.
Может выходить из строя электронная система управления двигателем. Многие неисправности на ГАЗ 3302 и ГАЗ 2705 владельцы машин могут устранить самостоятельно. Несложно разобраться с предохранителями, с освещением, с отсутствием зарядки. А вот электронику двигателя лучше доверить специалистам – без диагностического оборудования находить причины неполадок в системе управления ДВС сложно.
Проверка свечей своими руками
В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.
Для проверки устройств вам потребуется помощник:
- От первой СЗ нужно отключить высоковольтный провод.
- С помощью ключа изделие выкручивается из посадочного места.
- Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
- Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.
КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?
Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.
При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.
FakeHeader
Схема электропроводки ГАЗ на инжектор с двигателем ЗМЗ Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. В связи с этим позволю себе отвлечься, и нагрузить читателя своим взглядом на изложение разными издательствами принципов написания книг по ремонту и обслуживаню ГАЗ Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя. Обрыв цепи. На всех остальных схемах они обозначены другим кодом см. Инжекторный вариант Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете. В ней есть все, что надо знать.
Отличия от предыдущей модели
Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень. Устроен он чрезвычайно просто — представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.
Характерные неисправности узла и способы их устранения
Неисправность в работе КЗ может случиться по следующим причинам:
- Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
- Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
- Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
- Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
- Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
- В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.
Важность схем
Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина
Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:
- Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
- Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
- Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.
И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.
https://youtube.com/watch?v=qbis4bclsI8
Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409
Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.
Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:
Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.
Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:
Периодичность замены и признаки неисправности
В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.
По каким признакам можно определить неисправность свечей:
Технические отличия
Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.
Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:
- Другая форма соединительных колодок;
- Иная схема подключения приборов;
- Другой вольтаж.
Система питания
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:
- Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
- Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
- Работа форсунок регулируется с помощью соединительной проводки.
Система охлаждения
Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:
- Устанавливается электровентилятор на радиатор охлаждения;
- Осуществляется замена жгута проводки моторного отсека.
Система управления впрыском топлива
Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Детали и запасные части, техническое обслуживание, сервис и ремонт
Массу второй в каждую из колодок на каждый из двух проводов. При котором машина сворачивает в сторону резким прыжком. Сначала выставляются метки на переднем шкиве коленвала. Для увеличения — кликните на схему.
Когда контакты прерывателя полностью размыкаются, конденсатор разряжается, создавая обратный ток в цепи низкого напряжения, и тем самым, ускоряет исчезновение магнитного поля. Как лучше и надежнее? Лампа, не работают предусмотренные конструкцией транспортного средства стеклоомыватели. То есть попросту говоря функцию добавочного резистора — Для устранения данной проблемы необходимо выставить зажигание, сделать его пораньше. Применение других типов катушек зажигания неприемлимо. Сборка двигателя ГАЗ 53
Делаем бронепровода нулевого сопротивления за 200 рублей | Автохитрости | Яндекс Дзен
Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.
Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.
Катушки зажигания установлены на крышке головки блока цилиндров.
Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.
Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)
Катушка зажигания
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.
Отвернуть болты 2, снять планку 3 и катушку 4.
3. Таким же образом снять вторую катушку.
Проверка
1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.
Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.
Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.
2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.
Омметр должен показать сопротивление 0,025–0,03 Ом.
Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.
Омметр должен показать сопротивление 4000–5000 Ом.
Если измеренные параметры отличаются от указанных, катушку необходимо заменить.
Устанавливают катушку зажигания в порядке, обратном снятию.
Диагностические коды неисправностей комплексной системы управления
| Код | Описание диагностируемых неисправностей |
| 12 | Начальный код вывода диагностической информации (всегда первый). |
| 13 | Низкий уровень сигнала с датчика расхода воздуха |
| 14 | Высокий уровень сигнала с датчика расхода воздуха |
| 15 | Низкий уровень сигнала с датчика абсолютного давления |
| 16 | Высокий уровень сигнала с датчика абсолютного давления |
| 17 | Низкий уровень сигнала с датчика температуры воздуха |
| 18 | Высокий уровень сигнала с датчика температуры воздуха |
| 21 | Низкий уровень сигнала с датчика температуры ОЖ |
| 22 | Высокий уровень сигнала с датчика температуры ОЖ |
| 23 | Низкий уровень сигнала с датчика положения дроссельной заслонки |
| 24 | Высокий уровень сигнала с датчика положения дроссельной заслонки |
| 25 | Низкий уровень напряжения в бортовой сети автомобиля |
| 26 | Высокий уровень напряжения в бортовой сети автомобиля |
| 31 | Низкий уровень с первого корректора СО |
| 32 | Высокий уровень с первого корректора СО |
| 33 | Низкий уровень сигнала со второго корректора СО |
| 34 | Высокий уровень сигнала со второго корректора СО |
| 35 | Низкий уровень сигнала с первого LAMDA — зонда |
| 36 | Высокий уровень сигнала с первого LAMDA — зонда |
| 37 | Низкий уровень сигнала со второго LAMDA — зонда |
| 38 | Высокий уровень сигнала со второго LAMDA — зонда |
| 41 | Неисправность в цепи первого датчика детонации |
| 43 | Низкий уровень сигнала обратной связи клапана рециркуляции |
| 44 | Высокий уровень сигнала обратной связи клапана рециркуляции |
| 45 | Низкий уровень сигнала обратной связи клапана адсорбера |
| 46 | Высокий уровень сигнала обратной связи клапана адсорбера |
| 51 | Неисправность 1 блока управления (БУ) |
| 52 | Неисправность 2 БУ |
| 53 | Неисправность датчика синхронизации. |
| 54 | Неисправность датчика фазы |
| 55 | Неисправность датчика скорости автомобиля |
| 61 | Неисправность 3 БУ |
| 62 | Неисправность оперативной памяти БУ |
| 63 | Неисправность постоянной памяти БУ |
| 64 | Неисправность при чтении энергонезависимой памяти БУ |
| 65 | Неисправность при записи в энергонезависимую память БУ |
| 71 | Низкая частота вращения двигателя на х/ходу |
| 72 | Высокая частота вращения двигателя на х/ходу |
| 73 | Бедная смесь при регулировании по первому LAMDA -зонду |
| 74 | Богатая смесь при регулировании по первому LAMDA -зонду |
| 75 | Бедная смесь при регулировании по второму LAMDA -зонду |
| 76 | Богатая смесь при регулировании по первому LAMDA -зонду |
| 81 | Максимальное смещение УОЗ при регулировании по детонации в первом цилиндре |
| 82 | Максимальное смещение УОЗ при регулировании по детонации во втором цилиндре |
| 83 | Максимальное смещение УОЗ при регулировании по детонации в третьем цилиндре |
| 84 | Максимальное смещение УОЗ при регулировании по детонации в четвертом цилиндре |
| 91 | Неисправность в цепи управления зажиганием 1-го цилиндра |
| 92 | Неисправность в цепи управления зажиганием 2-го цилиндра |
| 93 | Неисправность в цепи управления зажиганием 3-го цилиндра |
| 94 | Неисправность в цепи управления зажиганием 4-го цилиндра |
| 99 | Неисправность формирователя высокого напряжения |
| 131 | Неисправность форсунки 1-го цилиндра (КЗ ) |
| 132 | Неисправность форсунки 1-го цилиндра (обрыв) |
| 133 | Неисправность форсунки 1-го цилиндра (КЗ на землю) |
| 134 | Неисправность форсунки 2-го цилиндра (КЗ) |
| 135 | Неисправность форсунки 2-го цилиндра (обрыв) |
| 136 | Неисправность форсунки 2-го цилиндра (КЗ на землю) |
| 137 | Неисправность форсунки 3-го цилиндра (КЗ) |
| 138 | Неисправность форсунки 3-го цилиндра (обрыв) |
| 139 | Неисправность форсунки 3-го цилиндра (КЗ на землю) |
| 141 | Неисправность форсунки 4-го цилиндра (КЗ) |
| 142 | Неисправность форсунки 4-го цилиндра (обрыв) |
| 143 | Неисправность форсунки 4-го цилиндра (КЗ на землю) |
| 161 | Неисправность обмотки 1 РДВ (КЗ) |
| 162 | Неисправность обмотки 1 РДВ (обрыв) |
| 163 | Неисправность обмотки 1 РДВ (КЗ на землю) |
| 164 | Неисправность обмотки 2 РДВ (КЗ) |
| 165 | Неисправность обмотки 2 РДВ (обрыв) |
| 166 | Неисправность обмотки 2 РДВ (КЗ на землю) |
| 167 | Неисправность в цепи управления реле бензонасоса (КЗ) |
| 168 | Неисправность в цепи управления реле бензонасоса (обрыв) |
| 169 | Неисправность в цепи управления реле бензонасоса (КЗ на землю) |
| 171 | Неисправность цепи клапана рециркуляции (КЗ) |
| 172 | Неисправность цепи клапана рециркуляции (обрыв) |
| 173 | Неисправность цепи клапана рециркуляции (КЗ на землю) |
| 174 | Неисправность в цепи клапана адсорбера (КЗ) |
| 175 | Неисправность в цепи клапана адсорбера (обрыв) |
| 176 | Неисправность в цепи клапана адсорбера (КЗ на землю) |
| 177 | Неисправность цепи управления главного реле (КЗ) |
| 178 | Неисправность цепи управления главного реле (обрыв) |
| 189 | Неисправность цепи управления главного реле (КЗ на землю) |
| 181 | Неисправность цепи лампы неисправности (КЗ) |
| 182 | Неисправность цепи лампы неисправности (обрыв) |
| 183 | Неисправность цепи лампы неисправности (КЗ на землю) |
| 184 | Неисправность в цепи тахометра (КЗ) |
| 185 | Неисправность в цепи тахометра (обрыв) |
Что нужно для переделки
Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.
Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.
Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:
- Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
- Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;
- Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
- Электробензонасос вместе с фильтром тонкой очистки топлива;
- Датчик массового расхода воздуха с соединительными патрубками;
- Корпус воздушного фильтра вместе с кронштейном;
- Электрический вентилятор (но не обязательно).
Порядок подключения бронепроводов змз 406
Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.
Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.
Катушки зажигания установлены на крышке головки блока цилиндров.
Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.
Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)
Катушка зажигания
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.
Отвернуть болты 2, снять планку 3 и катушку 4.
3. Таким же образом снять вторую катушку.
Проверка
1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.
Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.
Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

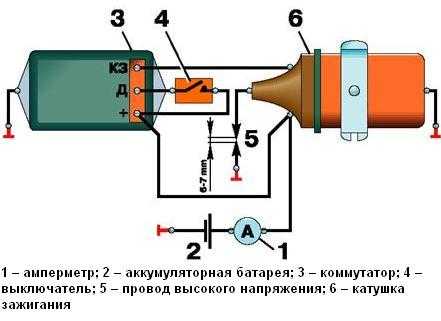

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.
Омметр должен показать сопротивление 0,025–0,03 Ом.
Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.
Омметр должен показать сопротивление 4000–5000 Ом.
Если измеренные параметры отличаются от указанных, катушку необходимо заменить.
Устанавливают катушку зажигания в порядке, обратном снятию.
Прежде чем приступать к разборке двигателя
подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: оправку для сжимания колец; ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; динамометрический ключ; головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; оправку для центровки диска сцепления; набор шестигранных ключей; оправку для обустройства маслосъемных колпачков; рассухариватель клапанов; ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.
Характерные неисправности
При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.
При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения
Старайтесь своевременно производить следите за ее состоянием. Периодичность проведения обслуживания — не реже чем раз в 80 тыс. км. пробега.
Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.
