Самостоятельная замена ДДМ автомобилей ГАЗ
Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.
Будьте осторожны, не устанавливайте датчик отличный от штатного, не убедившись в соответствии параметров. Высокое или низкое внутреннее сопротивление искажает показания указателя на приборной панели.
Для работы понадобятся инструменты из комплекта автомобиля.
- Перед работой обесточьте бортовую сеть, выключив зажигание и отсоединив аккумуляторную батарею.
- Если необходимо, снимите отдельные детали, освободив доступ.
- Отключите от датчика провода.
- Выкрутите старый датчик.
- Установите исправный. Закручивая, не прилагайте особых усилий.
- Восстановите проводку.
- Заведите двигатель, проверьте функционирование ДДМ.
- После нескольких минут работы осмотрите датчик. Если сочится масло, подтяните соединение ключом. Не переусердствуйте, иначе в следующий раз датчик может «прикипеть».
Видео: замена ДДМ автомобиля «Газель»
Проверка исправности и замена датчиков давления масла автомобилей ГАЗ не требует особых знаний и навыков. Простая операция по силам любому автолюбителю.
Датчик температуры на двигателях 402, 405, 406 и 409

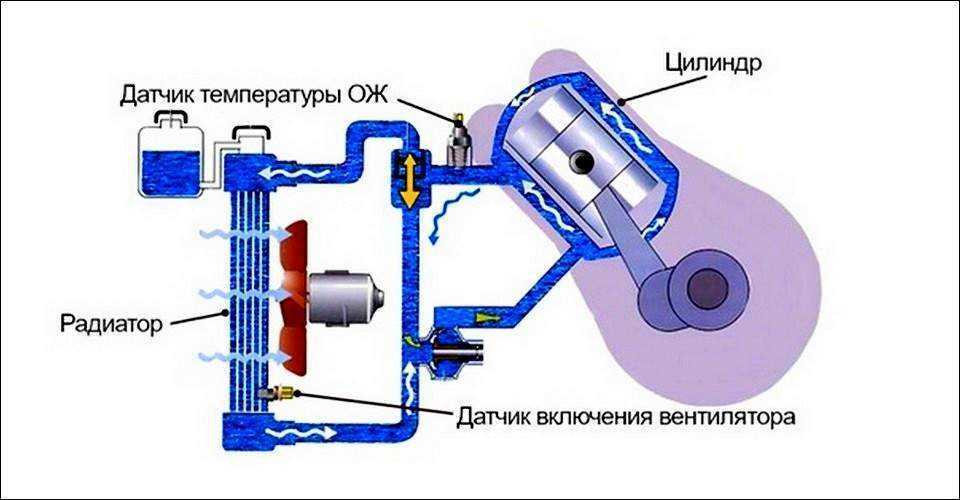

Датчик температуры охлаждающей жидкости является ключевым элементом в системе охлаждения силового агрегата, от работоспособности которого зависит эффективность работы двигателя и его ресурс эксплуатации.
Двигателя 402, 405, 406 и 409 имеют схожие конструкционные особенности, в частности расположение датчика охлаждения ОЖ в магистральной системе охлаждения, что в разы упрощает процедуру обслуживания данного элемента.
Для любого измерительного прибора главным условием, необходимым для исправной работоспособности, является прямой контакт с измерительной средой. Именно поэтому датчик температуры охлаждающей жидкости, несмотря на конструкционную схожесть оборудования, находиться на двигателях 402, 405, 406 и 409 в разных местах.
В частности, расположение индикатора температуры антифриза расположен:
- На моторах серии 402 – деталь можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
- Внутри двигателей модели 405 – индикатор расположен внутри магистрального патрубка систему охлаждения, прямо на подходе к выпуску термостата;
- На агрегатах модели 406 – элемент можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
- На двигателях серии 409 – датчик параллельно располагается на выходе антифриза из радиатора и рядом с выпуском термостата.
Однако главным критерием для работоспособности данного элемента является контакт с охлаждающей жидкостью – первичные признаки неисправности появляются именно из-за неправильной установки датчика после ремонта.
Признаки неисправности датчики температуры ОЖ: топ распространенных причин
Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:
- Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
- Мигание контрольной лампы термодатчика на щитке приборной панели;
- Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
- Резкое изменение выхлопных газов в двигателе;
- Наличие трудностей при повторном запуске силового агрегата;
- Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
- Увеличение расхода топлива.
Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.
Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.
Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409
Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.
Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:
- Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
- Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;
- После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
- Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.
Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.
Как проверить датчик коленвала самостоятельно?
Самостоятельно исследовать исправность ДПКВ можно при помощи:
- оммометра;
- осциллографа;
- комплексно, при помощи мультиметра, мегомметра, сетевого трансформатора.
Важно знать
Прежде чем заменять измерительный прибор, рекомендуется также выполнить комплексную компьютерную диагностику ДВС. Затем, провести внешний осмотр, исключив загрязнение или механические повреждения. И только после этого приступают к диагностике специальными приборами.
Проверка омметром
Прежде чем приступить к диагностике, глушат мотор и снимают датчик синхронизации.
Пошаговая инструкция исследования ДПКВ омметром в домашних условиях:
- Поставить омметр в положение измерения сопротивления.
- Определить степень сопротивления катушки индуктивности (дотронуться щупами тестера до выводов и прозвонить их).
- Приемлемое значение от 500 до 700 Ом.
Использование осциллографа
Проверка датчика положения коленвала проводится при работающем двигателе.
Алгоритм действий с применением осциллографа:
- Присоединить тестер к датчику синхронизации.
- Запустить на бортовом компьютере программу, отслеживающую показания электронного устройства.
- Провести металлическим предметом перед датчиком коленвала несколько раз.
- Измерительный прибор исправен, если осциллограф реагирует на перемещение. Когда на экране ПК отсутствуют сигналы, то рекомендуется выполнить полномасштабную диагностику.
Осциллограмма ДПКВ
Комплексная проверка
Для ее проведения нужно иметь:
- мегаомметр;
- сетевой трансформатор;
- измеритель индуктивности;
- вольтметр (желательно цифровой).
Алгоритм действий:
- Перед началом комплексного обследования датчик нужно снять с двигателя, тщательно промыть, просушить, после чего начать измерение. Оно проводится только при комнатной температуре, чтобы показатели были наиболее точными.
- В первую очередь производят измерение индуктивности датчика (индуктивной катушки). Его рабочий числовой диапазон измерения должен находиться в пределах от 200 до 400 мГц. Если значение сильно отличается от указанного, то велика вероятность того, что датчик неисправен.
- Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора.
- Затем при помощи сетевого трансформатора производят размагничивание синхронизирующего диска.
Возможные неисправности контроллера и способы их устранения
В работе устройства может возникнуть несколько неисправностей:
- Поврежден чувствительный элемент датчика — пленка или нить. Как правило, такая проблема возникает из-за износа. Отремонтировать такой регулятор теоретически возможно, но по факту это может отнять много времени и сил. Поэтому многие автолюбители просто меняют ДМРВ.
- Засорился расходомер. Такая проблема обычно проявляется в результате длительной эксплуатации датчика. Засорение устройства, особенно при постоянно эксплуатации авто в городском режима — вполне нормальная ситуация. Проблему можно решить путем очистки расходомера или его замены.
- Еще одна неисправность — повреждение контактов или их окисление. Повреждением может произойти в результате долговременной работы расходомера в условиях вибраций, а окисление может быть вызвано высокой влажностью или той же длительной эксплуатацией. В любом случае, повреждение штекера можно попытаться отремонтировать, но если не выйдет, разъем всегда можно заменить. Что касается окисления, то такую проблему можно решить путем зачистки контактов. Для этого может использоваться железная строительная или зубная щетка.
- Повреждение проводки. Не совсем неисправность самого расходомера, но если на участке электроцепи произойдет обрыв, то устройство может перестать работать. Соответственно, это также отразится на работоспособности мотора (автор видео — канал Простое Мнение).
Какие симптомы позволяют определить неисправность расходомера:
- на приборке появился индикатор, свидетельствующий о необходимости проверки двигателя;
- автомобиль стал больше потреблять топлива;
- на холостых оборотах мотор работает нестабильно, сами обороты постоянно плавают;
- автомобилю требуется больше времени для набора скорости, динамика снижается;
- мощность мотора в целом стала более слабой;
- из-за неработающего расходомера водитель может столкнуться с трудностями запуска двигателя, в некоторых случаях его пуск вовсе не возможен.
Проверка без снятия
Проверить исправность датчика можно двумя способами: без демонтажа и в снятом состоянии. В первом случае нужно провести осмотр, воспользоваться мультиметром или специальным сканером для диагностики. Второй предполагает применение нагревательных и контрольных приборов. Но об этом расскажем позже.
Предварительный осмотр
В большинстве случаев снимать датчик температуры тосола не надо. Частая причина выхода из строя — сгнившая, перебитая проводка или течь «охлаждайки». Поэтому первым делом советуем осмотреть датчик. Если провода не повреждены, а на контактах нет коррозии, нужна более тонкая диагностика.
Датчик может выдавать неверную информацию. Чтобы это проверить, нужно сопоставить температуры с панели, и данные, которые показывает датчик. Если данные отличаются, есть смысл снять прибор и проверить его в домашних условиях.
С мультиметром
Перед тем, как выявлять неисправность ДТОЖ, стоит проверить проводку в машине. Поскольку устройство нуждается в постоянном питании 5 В, нужно отсоединить его от проводов, завести мотор и подключить к проводам мультиметр, чтобы узнать подающееся на датчик напряжение.

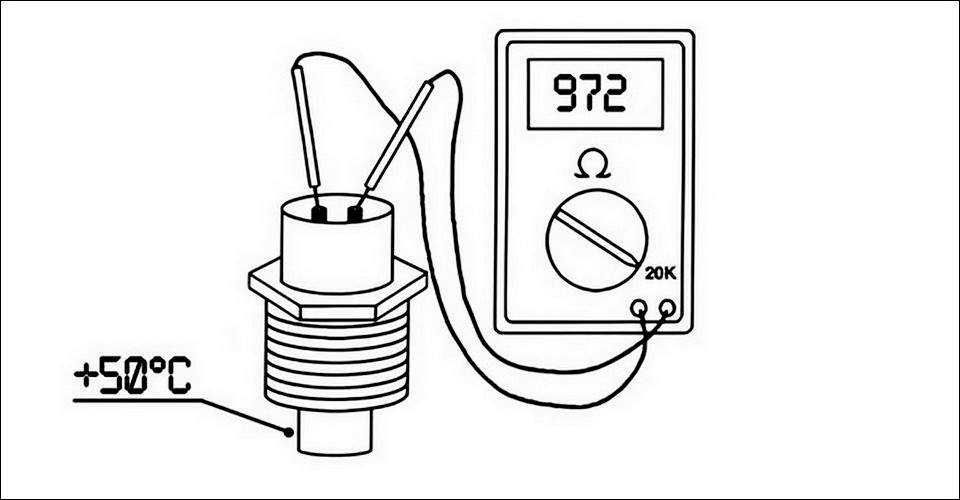

Проверка датчика мультиметром
Значение сопротивления зависит от температуры тосола. Приведем справочные данные. Они не претендуют на стопроцентную точность для каждого автомобиля, но дают возможность определить среднее значение и сделать выводы. Таблица:
| Температура жидкости, °C | Сопротивление ДТОЖ, Ом |
| 9420 | |
| +5 | 7280 |
| +10 | 5670 |
| +15 | 4450 |
| +20 | 3520 |
| +25 | 2795 |
| +30 | 2238 |
| +35 | 1800 |
| +40 | 1458 |
| +45 | 1182 |
| +50 | 972 |
| +60 | 668 |
| +70 | 458 |
| +80 | 332 |
| +90 | 240 |
| +100 | 176 |
Следует прозвонить сам датчик на предмет обрыва цепи. Чтобы измерить сопротивление прибора, нужно перевести мультиметр в соответствующий режим. Затем измерить показания на выводах датчика. Температура на приборной панели совпадает со значением сопротивления? Значит все в порядке.
Диагностический прибор
Когда на «приборке» загорается лампа Check Engine, это явный сигнал о необходимости провести диагностику ДТОЖ. Наиболее эффективный и быстрый способ проверки — воспользоваться профессиональным ODB2 сканером. Однако можно применить и бюджетную модель Scan Tool Pro Black Edition.
Сканер ODB2

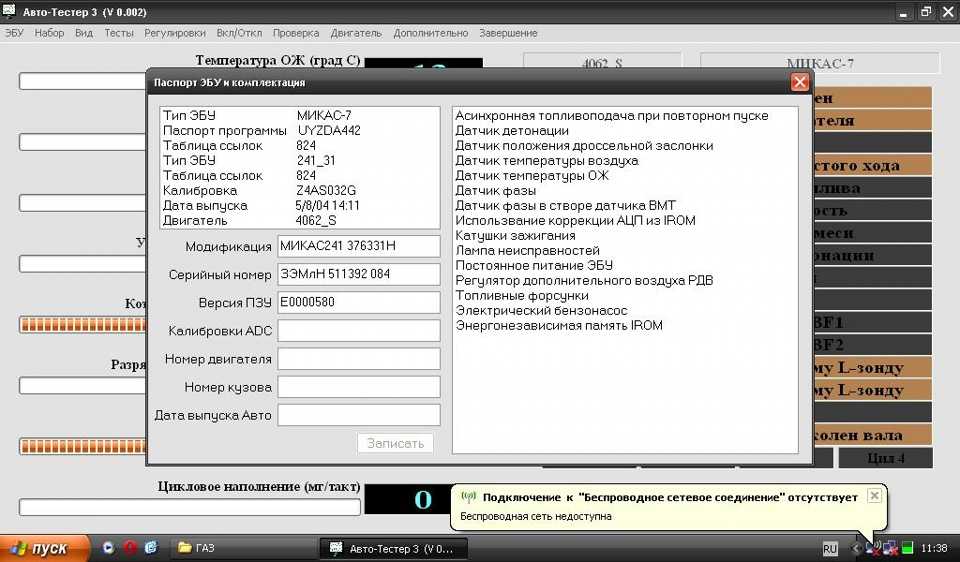

На дисплее сканера, подключенного к диагностическому разъему ODB2, появится значение температуры антифриза. Также диагностический прибор покажет, какие данные выдает ДТОЖ. Если они соответствуют реальным значениям, значит датчик работает нормально.
Проверка снятого ДТОЖ
Перед демонтажом датчика из системы охлаждения, нужно слить небольшой объем антифриза. Если этого не сделать, тосол зальет все подкапотное пространство.
С термометром
Если первоначальная диагностика ничего не выявила, нужно выкрутить датчик гаечным ключом. Прежде чем проводить дальнейшую проверку, стоит очистить корпус и щуп терморезистора от налета и грязи.
Проверка с термометром

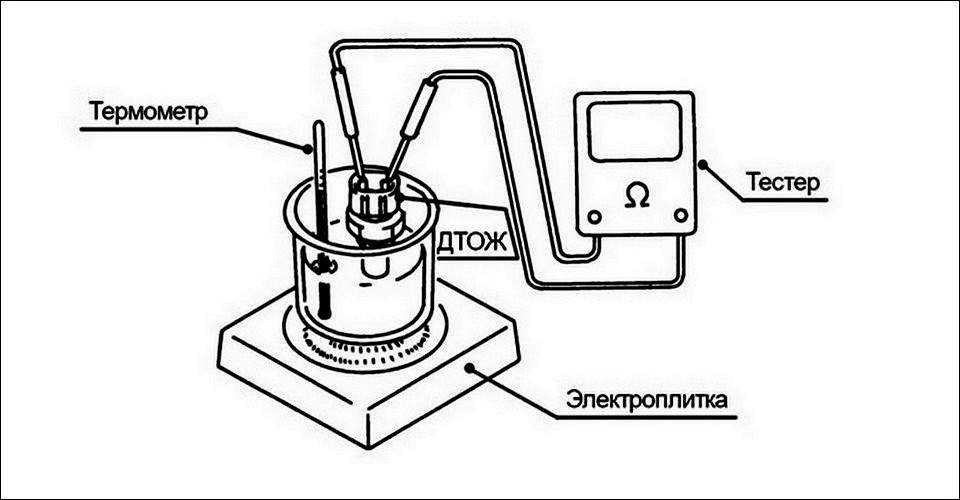

Проверка ДТОЖ в домашних условиях с термометром:
- Поставить емкость с водой на электрическую плитку или газ.
- Взять мультиметр и включить измерение сопротивления.
- Термистор датчика погрузить в воду, а к контактам присоединить «крокодилы» мультиметра.
- В емкость с водой, в которую помещен ДТОЖ, поместить термометр.
- Постепенно повышать температуру воды и фиксировать показания мультиметра с шагом в 5 градусов.
Записанные параметры температуры и соответствующие им значения сопротивления нужно сравнить с таблицей параметров для автомобиля конкретной модели. Возможны небольшие отклонения от указанных значений.
Без термометра

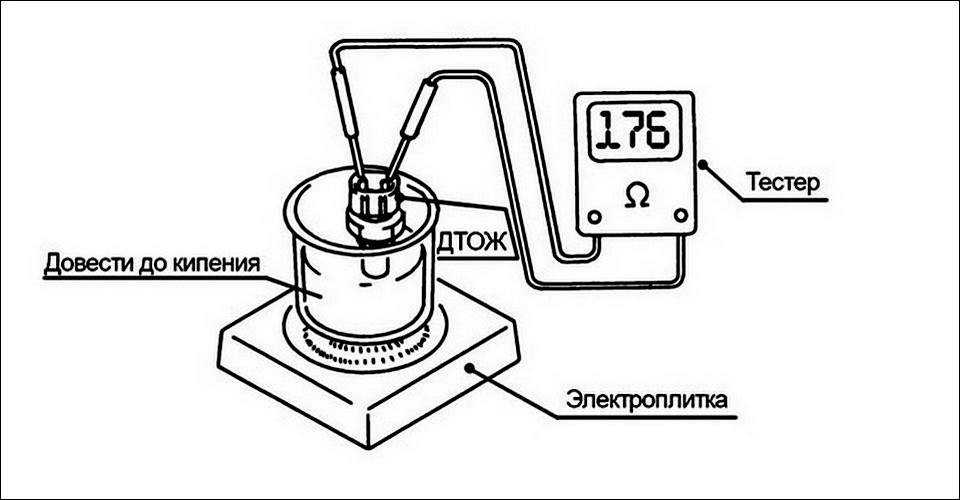

Этот метод мало отличается от предыдущего, но в нем показания достаточно снять один раз. Чтобы провести диагностику датчика без термометра, нужно:
- Окунуть его в емкость с водой и довести ее до кипения.
- К выходным контактам датчика подсоединить щупы мультиметра и посмотреть показания.
- При исправной работе датчика тестер будет показывать сопротивление 176 Ом в кипящей воде.
Проверка тестером
В некоторых авто установлено два датчика температуры антифриза. Сразу оба прибора выйти из строя не могут, поэтому нужно попеременно проверить каждый из них.
Диагностические коды ошибок Микас 5.4
| Код | Описание неисправностей |
|---|---|
| 12 | Работоспособность диагностической цепи |
| 13 | Низкий уровень сигнала датчика расхода воздуха |
| 14 | Высокий уровень сигнала датчика расхода воздуха |
| 17 | Низкий уровень сигнала датчика температуры воздуха |
| 18 | Высокий уровень сигнала датчика температуры воздуха |
| 21 | Низкий уровень сигнала датчика температуры охлаждающей жидкости |
| 22 | Высокий уровень сигнала датчика температуры охлаждающей жидкости |
| 23 | Низкий уровень сигнала датчика положения дроссельной заслонки |
| 24 | Высокий уровень сигнала датчика положения дроссельной заслонки |
| 25 | Низкий уровень напряжения бортовой сети автомобиля |
| 26 | Высокий уровень напряжения бортовой сети автомобиля |
| 31 | Низкий уровень сигнала потенциометра СО |
| 32 | Высокий уровень сигнала потенциометра СО |
| 51 | Неисправность блока управления 1 |
| 52 | Неисправность блока управления 2 |
| 53 | Неисправность датчика угловой синхронизации |
| 54 | Неисправность датчика положения распределительного вала |
| 61 | Несанкционированный перезапуск блока управления |
| 62 | Потеря информации в ОЗУ блока управления |
| 63 | Неисправность постоянной памяти |
| 64 | Неисправность при чтении энергонезависимой памяти блока управления |
| 65 | Неисправность при записи в энергонезависимую память блока управления |
| 131 | Неисправность форсунки 1 (короткое замыкание) |
| 132 | Неисправность форсунки 1 (обрыв) |
| 133 | Неисправность форсунки 1 (короткое замыкание на землю) |
| 134 | Неисправность форсунки 2 (короткое замыкание) |
| 135 | Неисправность форсунки 2 (обрыв) |
| 136 | Неисправность форсунки 2 (короткое замыкание на землю) |
| 137 | Неисправность форсунки З (короткое замыкание) |
| 138 | Неисправность форсунки 3 (обрыв) |
| 139 | Неисправность форсунки 3 (короткое замыкание на землю) |
| 141 | Неисправность форсунки 4 (короткое замыкание) |
| 142 | Неисправность форсунки 4 (обрыв) |
| 143 | Неисправность форсунки 4 (короткое замыкание на землю) |
| 161 | Неисправность обмотки 1 РДВ (короткое замыкание) |
| 162 | Неисправность обмотки 1 РДВ (обрыв) |
| 163 | Неисправность обмотки 1 РДВ (короткое замыкание на землю) |
| 164 | Неисправность обмотки 2 РДВ (короткое замыкание) |
| 165 | Неисправность обмотки 2 РДВ (обрыв) |
| 166 | Неисправность обмотки 2 РДВ (короткое замыкание на землю) |
| 167 | Неисправность цепи реле бензонасоса (короткое замыкание) |
| 168 | Неисправность цепи реле бензонасоса (обрыв) |
| 177 | Неисправность цепи главного реле (короткое замыкание) |
| 178 | Неисправность цепи главного реле (обрыв) |
| 181 | Неисправность цепи лампы диагностики (короткое замыкание) |
| 182 | Неисправность цепи лампы диагностики (обрыв) |
Работа лампы диагностики
В рабочем режиме при включении зажигания и неработающем двигателе лампа диагностики вспыхивает на время ,6 сек и гаснет, если система бортовой диагностики не определила неисправностей в электрических цепях системы управления. Если лампа диагностики не гаснет после включения зажигания, или горит при работающем двигателе, то необходимо провести техническое обслуживание системы и двигателя в возможно короткий срок.
В режиме считывания кодов неисправностей лампа диагностики отображает номера неисправностей, зафиксированных и сохраненных в памяти электронного блока управления системой бортовой диагностики.
Режим отображения кодов неисправностей
Блок управления содержит систему бортовой диагностики, позволяющую определять неисправности в работе системы и запоминать их в памяти. Коды неисправностей можно считывать из памяти в режиме отображения кодов неисправностей. Этот режим активизируется, если при включенном зажигании и остановленном двигателе замкнуть контакты 10 и 12 разъема диагностики, находящегося под капотом автомобиля (см. рис.).
При отображении кодов неисправности при помощи ВКЛ./ВЫКЛ. лампы диагностики выводятся: признак исправности диагностической цепи (код 12) и коды неисправностей. Каждый код выводится три раза подряд. Режим включения лампы для каждого кода: количество включений, соответствующих первой цифре кода, – пауза; количество включений, соответствующих второй цифре кода, – пауза; количество включений, соответствующих третьей цифре кода, – длинная пауза; – повтор кода или вывод нового кода. Если в памяти нет кодов неисправностей, то продолжает выводиться код 12.
Если код 12 отсутствует, необходимо воспользоваться описанием проведения диагностики по карте А – «Проверка диагностической цепи».
Удаление кодов неисправностей из памяти
Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумулятора на время более 10 сек. Необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ.
Функционал
Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).
На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.
На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.
Катушка зажигания змз 409, 405, установка
Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.
Признаки неисправности термодатчика ОЖ
На что следует обратить свое внимание при возможной поломке измерительного прибора в двигателе автомобиля:
- код ошибки или текстовое сообщение, напрямую указывающие на характер и место неисправности;
- мигание индикатора термодатчика;
- затрудненный запуск двигателя, независимо от погодных условий;
- сложности с остановкой горячего двигателя на холостых оборотах;
- остановка мотора и сложности при его повторном запуске;
- значительный перерасход топлива;
- нехарактерный цвет выхлопных газов.
Стоит знать, что подобные признаки могут быть вызваны не только неисправность ДТОЖ. Так что, прежде чем приобретать новый датчик, стоит в первую очередь, проверить уровень и качество охлаждающей жидкости. Вполне возможно, что она просто уже отработала свое и требуется ее замена.
Также необходимо продиагностировать качество контактов на пути к датчику и исправность системы вентиляции.
После этого, если все вышеописанные моменты в порядке, необходимо провести диагностику детектора при помощи мультиметра и градусника.
Прибор необходимо демонтировать, подключить его к измерителю в режиме омметра, погрузить в ОЖ и начать ее нагревать. В ту же субстанцию опускается термометр и путем сравнения со специальной таблицей (соотношение градусов Цельсия и Ом) делаем выводы о работоспособности прибора.
Чтобы проверить датчик температуры 405 двигатель также должен быть охлажден, а система обесточена.
Если у данного автомобиля вдруг стал неисправен ДТОЖ, бортовой компьютер начинает считать температуру запуска движка равной нулю и подает топливную смесь соответствующего уровня обогащения. Так как данный уровень не подходит для реальной температуры системы, запуск двигателя может оказаться проблематичным, либо не станет производиться совсем.
После того, как двигатель наконец-то удается привести в рабочее положение, датчик снова начинает неверно трактовать считанную информацию, передавая показания нагрева ОЖ, к примеру, равными 80 градусам, из-за чего придется постоянно работать педалью газа, иначе прогреть автомобиль не получится из-за того, что он будет глохнуть.
Обратной стороной поломки является перегрев мотора в пути, когда детектор показывает температуру ниже фактической, что также приводит к различного рода неполадкам и может явиться причиной выхода двигателя из строя.
Типичные неисправности
После замены приборки возможны следующие неисправности:
- не работает либо часть приборов, либо вся панель;
- останавливаются стрелки на приборах;
- неправильные показания датчиков.
Решить проблему можно следующими действиями:
- Сначала нужно проверить питание: целостность проводов, качество контактов.
- Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
- Датчики могут не работать, если плохой контакт или перегорел предохранитель.
- Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».
При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.
ДТОЖ змз 406, 405 – грабли или опыт работы
С этими «подленькими» датчиками я столкнулся при следующих обстоятельствах. Приехала газель, на которой «заливало свечи» по утрам. Я в кавалерийской атаке, лихо, выставляю сбитый грм по меткам, меняю свечи, ДТОЖ – двигатель работает на горячую значительно лучше. А машину по утрам не завести. Свечи мокрые как лягушки. Знакомый диагност дает совет: зайди в магазин и возьми сразу 4-5 ДТОЖ змз 406, 405 и далее по анекдоту…спокойно спускаемся с горы и имеем все стадо. С КАЖДЫМ датчиком приходилось подключать диагностический компьютер и глядеть чего он изволит показывать. Показания в момент запуска были от -20 до +30 (на дворе середина лета). Естественно, что мозги получив такую информацию, начинали «давать бензин на прогрев» и все заливало. Из четырех ДТОЖ змз 406, более-менее адекватным был только один.
Проверка указателей и датчиков автомобилей выпуска до 2003г.
Указатель давления масла
Для проверки указателя давления масла 23.3829 снимаем комбинацию приборов — «Как снять и поставить комбинацию приборов автомобиля Газель»
Собираем схему
Схема проверки указателя давления масла: 1 — разъем Х1; 2 — аккумуляторная батарея; 3 — резистор МЛТ-2 (с сопротивлением 300, 180 и 68 Ом); 4 — разъем Х2
При сопротивлении резистора 300 Ом стрелка прибора должна быть на нулевой отметке шкалы, а при сопротивлении 180 Ом — в начале зеленой зоны.
С сопротивлением 68 Ом стрелка прибора должна сместиться на начало красной зоны.
Дополнительно в головке блока цилиндров установлен датчик аварийного давления масла, который должен размыкать свои контакты при давлении 40–80 кПа (0,4–0,8 кгс/см 2).
Указатель температуры охлаждающей жидкости
Указатель температуры охлаждающей жидкости 37.3807 работает совместно с датчиком температуры ТМ-106-10, ввернутым в головку блока цилиндров.
В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).
Проверить датчик можно омметром. Исправный датчик при температуре жидкости 20–25 °С (стрелка указателя температуры в начале шкалы) должен иметь сопротивление 1400-1900 Ом, а при 80 °С (стрелка на границе зеленой и белой зон) – 100-110 Ом.
Датчик неразборный и ремонту не подлежит.
1. Отсоединяем провод от вывода датчика указателя температуры
2. Головкой на 21 отворачиваем датчик
Снятие датчика температуры двигателей типа ЗМЗ-405, ЗМЗ-406
1. Отсоединяем колодку разъема с вывода датчика
2. Отвернув ключом на 21 датчик из корпуса термостата.
Вынимаем датчик.
Для проверки указателя температуры снимаем комбинацию приборов, статья — «Как снять и поставить комбинацию приборов автомобиля Газель»
Собираем схему, показанную на рисунке.
Схема проверки указателя температуры охлаждающей жидкости: 1 — разъем Х1; 2 — аккумуляторная батарея; 3 — резистор МЛТ-2 (сопротивлением 68, 180, 910 Ом); 4 — разъем Х2
При сопротивлении резистора 68 Ом стрелка прибора должна находится в середине красной зоны, при 180 Ом – в начале зеленой зоны, а при 910 Ом – в начале белой.
В головке блока дополнительно установлен датчик ТМ 111-02 сигнализатора перегрева охлаждающей жидкости.
Датчик должен сработать при температуре жидкости 104 – 109 °С.
Указатель уровня топлива
Схема проверки указателя уровня топлива: 1 — разъем Х1; 2 — аккумуляторная батарея; 3 — резистор МЛТ-2 (сопротивлением 330, 118, 11 Ом); 4 — разъем Х2
Указатель уровня топлива 32. 3806 работает совместно с датчиком 5412.3827, установленным в топливном баке.
Датчик представляет собой реостат с резистором из нихромовой проволоки.
Подвижный контакт реостата перемещается рычагом с поплавком.
На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается резервный запас топлива.
Исправность датчика указателя топлива можно проверить омметром.
Неисправный датчик заменяем.
Для проверки указателя уровня топлива снимаем комбинацию приборов.
Последовательно меняя сопротивления, проводим испытания указателя.
При сопротивлении 330 Ом прибор должен показать пустой бак, при 118 Ом – половину бака, а при 11 Ом – полный бак.
Количество топлива в баке — Сопротивление (Ом):
- — пустой бак — 315-345;
- — половина бака — 108-128;
- — полный бак — 6-16
Вольтметр
Вольтметр можно проверить, сравнивая его показания с показаниями обычного тестера, используемого радиолюбителями.
Перед проведением испытания рекомендуем подержать вольтметр под напряжением 12 В около 5 мин.
Вышедшие из строя контрольные приборы – заменяем, для чего шлицевой отверткой отворачиваем восемь саморезов
Снимаем рамку со стеклом
Головкой «на 5,5» отворачиваем гайки крепления неисправного контрольного прибора.
Вынимаем прибор
Устанавливаем новый прибор в комбинацию приборов в обратном порядке.
Где находится
Прежде чем начать диагностику ДТОЖ, нужно определить, где он установлен. Искать нужно большую гайку, от которой идет 2 электрических провода. Порой они спрятаны в гофрированный короб. Место расположения датчика зависит от марки и модели машины, но чаще всего локации таковы:
- выпускной патрубок ГБЦ — головки блока цилиндров;
- верхний шланг охлаждающего радиатора;
- корпус термостата (регулятора температуры антифриза).
Место установки датчика
Место установки должно быть таким, чтобы обеспечивался контакт чувствительного элемента датчика с антифризом. Если охлаждающая жидкость вытекает из системы, контакт может нарушиться. В результат показания прибора будут некорректными.
Термистор помещен в защитный корпус, на котором есть резьба, позволяющая закрепить датчик. К электрической цепи он подключается через разъем. Его вкручивают в посадочное место гаечным ключом. В некоторых авто установлена пара датчиков. Один измеряет «градус» на выходе из двигателя, другой — из радиатора.
Неисправности в работе щитка приборов Газель 3302: какие детали требуют внимания
Щиток приборов – это важный элемент автомобиля Газель 3302, отвечающий за отображение информации о состоянии автомобиля. В случае неисправности щитка приборов, водителю может быть затруднительно получать достоверную информацию о скорости, уровне топлива, температуры двигателя и других параметрах работы автомобиля.
Существует несколько распространенных причин, почему может возникать неисправность в работе щитка приборов Газель 3302:
- 1. Неполадка в электрической цепи. Часто причиной проблем с щитком приборов является обрыв, короткое замыкание или окисление контактов в электрической цепи. Плохое качество электрического контакта может вызывать неправильное отображение показаний на щитке приборов.
- 2. Повреждение предохранителя. При перегрузке электрической цепи или возникновении короткого замыкания может сгореть предохранитель, отвечающий за работу щитка приборов. В этом случае необходимо заменить предохранитель на новый и проверить работу щитка.
- 3. Неисправность датчика. Датчики, отвечающие за передачу информации на щиток приборов (например, датчик скорости или датчик уровня топлива), могут выйти из строя или потерять связь с щитком. В результате, на щитке могут отображаться неправильные или неточные данные.
- 4. Проблемы с питанием. Неисправности в системе питания автомобиля, такие как разряженный аккумулятор или неисправность генератора, могут привести к неполадкам в работе щитка приборов. Низкое напряжение может вызывать проблемы с отображением информации или даже полное отключение щитка.
Для исправления проблем со щитком приборов Газель 3302 необходимо провести следующие действия:
- Проверить электрическую цепь и контакты. Очистить контакты от окисления и устранить обрывы или короткое замыкание в цепи. Проверить качество электрического контакта и при необходимости заменить поврежденные элементы.
- Проверить состояние предохранителя. Убедиться, что предохранитель, отвечающий за работу щитка приборов, не сгорел. При необходимости заменить предохранитель на новый.
- Проверить работу датчиков. Проверить состояние и правильную установку датчиков, отвечающих за передачу информации на щиток приборов. При необходимости заменить вышедшие из строя датчики.
- Проверить питание. Убедиться, что система питания автомобиля исправна и обеспечивает достаточное напряжение для работы щитка приборов. При необходимости заменить аккумулятор или обратиться к специалистам для диагностики и ремонта генератора.
Помните, что для ремонта щитка приборов Газель 3302 рекомендуется обратиться к специалистам или сервисному центру, где смогут быстро и качественно устранить неисправности и вернуть нормальную работу щитка приборов.
