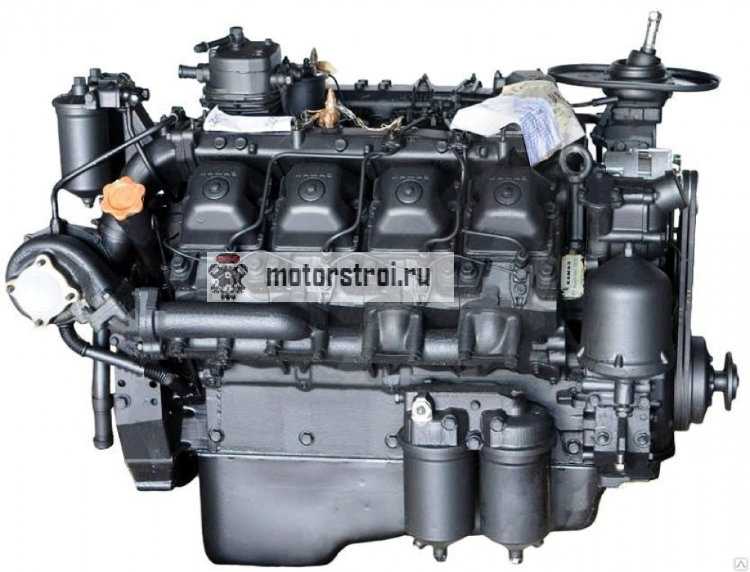

Дизельный двигатель камаз 740: технические характеристики

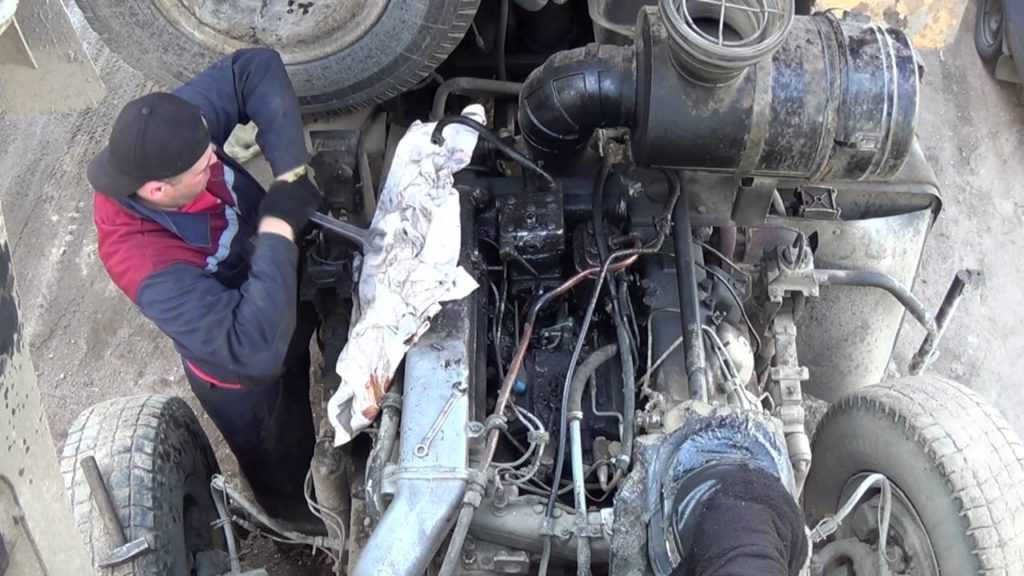

Техническое обслуживание двигателей семейства КамАЗ 740

Двигатель КамАЗ 740 является дизельным и исходя из этого в домашних условиях его ремонт производить очень сложно, однако некоторые мелкие вещи сделать возможно. Такими вещами является замена охлаждающей жидкости и масла.

Замена охлаждающей жидкости

Охлаждающую жидкость нужно заменять каждые 3-5 лет в зависимости от условий эксплуатации. Про потребность заменить охлаждающую жидкость говорит в первую очередь тот факт, что сама охлаждающая жидкость потеряла свой первоначальный цвет и стала цвета грязной воды.

В двигатель КамАЗ 740 заливают охлаждающую жидкость типа Тосол-А40 общим объёмом 25 литров.

Следить за уровнем охлаждающей жидкости нужно постоянно. Желательно проверять этот уровень при каждом старте мотора. Делается это довольно просто:

Нужно всего лишь открыть специальный кран на расширительном бочке. Если тосол начал течь, значит уровень в норме. Закрываем кран и заводим мотор. Если из крана ничего не потекло, то нужно долить охлаждающую жидкость и, если при доливке ничего не происходит, нужно проверить сначала сам кран, а потом всю систему охлаждения, возможны утечки ОЖ.
В случае недостачи охлаждающей жидкости нельзя ни в коем случае заводить мотор. Иначе циркулировать в системе охлаждения будет не просто тосол, а тосол с водой. Это может привести к разрушению крыльчатки и дорогостоящему ремонту в целом.
Если жидкость потекла, однако её состояние оставляет желать лучшего, то надо произвести её замену. Для этого слейте жидкость с нижнего крана радиатора, котла и насосного агрегата подогревателя, подводящей трубы отопителя кабины.
После этого закройте все краны и наполните систему охлаждающей жидкостью.

Замена масла

Масло, как и охлаждающая жидкость требует периодической замены. Уровень масла проверяется, как и на всех движках – специальным щупом. Уровень смазывающей жидкости должен находиться около отметки «В».

Превышение, ровно, как и меньшее количество масла не желательно. Если масла в двигателе будет слишком мало, то резко увеличится износ всех деталей мотора, так как они будут работать практически «на сухую». Мотор, у которого недостаточно масла, лучше не запускать во избежание серьёзных поломок. Лучше всего найти и долить масла.

Если это сделать невозможно, то максимально уменьшить нагрузку на него. Убрать лишний груз, отцепить прицеп. Если это тоже не представляется возможным, то лучше подождать помощи. Езда на нагруженной машине с таким уровнем масла может привести к очень серьёзным последствиям.

Если масло всё-таки необходимо заменить:

Прогрейте мотор до температуры 80-90 градусов Цельсия;
Глушим мотор;
Выкручиваем пробку на картере (фото ниже);
Ждём, пока масло полностью выльется;
Меняем фильтрующие элементы;
Промойте ротор центробежного фильтра очистки масла;
Заливаем масло через специальную заливную горловину до отметки «В» на щупе;
Запускаем мотор и даём ему поработать на холостом ходу 5-10 мин;
Глушим, и через 5-10 минут доливаем масло до отметки «В» на измерительном щупе;
После этого процесс замены масла можно считать оконченным.

Как работает?

Принцип работы можно разделить на несколько этапов и рассмотреть топливную систему в целом. На любом грузовике КамАЗ, ТНВД взаимодействует с другими системами, тем самым повышая эффективность работы. По своему расположению они бывают двух типов:

рядные;
V-образные.

Действуют они практически идентично и особых различий в принципе работы не замечается.

ТНВД имеет еще одно разделение. Это уже касается непосредственно самого процесса. Первый тип – аккумуляторный. На автомобилях КамАЗ он используется редко. Двигающая сила, которая приводит в действие поршень, это давление сжатых газов или пружины. Второй тип – непосредственное действие. Такой принцип работы осуществляется благодаря механическому взаимодействию с коленчатым валом. Именно он придает движение поршню.

Итак, двигатель грузовика КамАЗ оборудован рядным или V-образным (в зависимости от модели и конструкции) ТНВД, с непосредственным действием.Чаще всего именно рядным. Работает он следующим образом.

Если коротко, то принцип работы ТНВД выглядит так: топливо попадает в цилиндр и распыляется здесь с помощью поршня.

Конструктивные особенности

Отечественным аналогом двигателя Камаз 740 часто называют ЯМЗ 236, но камазовский агрегат обладает рядом преимуществ как перед ярославским мотором так и перед зарубежными двс такими как Cummins.

Габаритные размеры и вес – 740-ой занимает «золотую середину» по этим параметрам, от сюда и широкая применимость для различной техники.
Увеличенная частота вращения коленвала.
Угол расположения цилиндров 90 градусов, двигатель то V-образный.
Повышенные пусковые характеристики при низких температурах, это обеспечивается АКБ увеличенной емкости, моторным маслом низкой вязкости, усиленным стартером и системой предпускового подогрева.
Для каждого цилиндра предусмотрена отдельная головка блока.
Отличная ремонтопригодность и простота обслуживания, т.к. конструкцией не предусмотрена сложная электроника.
Система топливоподачи типа «Common Rail» (начиная с Евро-4).
Система обработки отработанных газов (начиная с Евро-4).
Система электронного управления (начиная с Евро-3).

Признаки впрыска

Есть два момента неправильно отрегулированного впрыска:

Поскольку неправильной настройки может быть две, то у каждой из них свои признаки

Важно правильно различать симптомы, свидетельствующие об этих сбоях

Поздний впрыск

Это ситуация, при которой обратный клапан ТНВД КамАЗа 740 уже опускается от максимальной верхней точки, а топливо только начинает поступать, взрыв идет следом.

В функционировании силового агрегата это показывается несколькими признаками.

Белые выхлопные газы, особенно на холодном моторе.
Возрастает количество оборотов.
Мягко работает.
Спокойное нажатие педали газа сопровождается тряской мотора на средних оборотах. После его как бы прорывает, и тряска исчезает на повышенных.
КамАЗ плохо тянет.
Увеличенный расход горючего.
Перегрев.

Ранний впрыск

Ситуация, при которой поршень не подошел до максимальной точки, а горючая смесь уже поступает, взрыв направлен в сторону поршня. О проблеме свидетельствуют такие признаки:

жесткая работа мотора;
при резкой перегазовке и увеличенной нагрузке отмечается звон, а с увеличением температуры звук усиливается;
если впрыск наступает слишком рано, то отмечается белый дым из выхлопной трубы;
слабая тяга;
увеличенный расход топлива.

https://youtube.com/watch?v=mGyADIFnV30

Неисправности

Если мотор не запускается, смотрим таблицу ниже:

Причина неисправности
Способ устранения
Нет топлива в баке
Заполните топливный бак и обязательно прокачайте
систему питания топливом.
Наличие воздуха в системе
питания топливом
Устраните негерметичность, а потом прокачайте систему.
Нарушение регулировки угла
опережения впрыскивания топлива
Отрегулируйте угол опережения.
Замерзание воды, попавшей в
топливные трубки или на сетку
заборника топливного бака
Осторожно прогрейте топливные фильтры,
баки и трубки ветошью, смоченной парой
или горячей водой, нельзя использовать
открытый огонь для подогрева

Устройство и принцип работы

Устройство ТНВД включает в себя такие механизмы, как:

корпус насосного отсека;
корпус крышки подшипника топливного насоса высокого давления;
шланг подкачки;
плунжерная пара и толкатель плунжера;
пружинные элементы;
регулятор выбора режимов и фильтры грубой и тонкой очистки;
штуцер системы слива и впрыска топливной жидкости;
регулятор впрыска горючего;
клапан редукционного типа;
клапан электромагнитного типа, который необходим для перекрытия подачи топлива;
рейка, форсунка и полумуфта.

Принцип работы ТНВД заключается в следующем:

От механизма коленвала при помощи механической передачи задается движение.
Начинается вращение вала кулачкового типа. Это вращение провоцирует смещение толкательных элементов.
Толкатели начинают сжимать специальные пружины.
Пружины провоцируют начало работы плунжера и поднимают его.
Плунжер загораживает клапан впускного типа и вытесняет топливную жидкость.
Топливо начинает распыляться при помощи форсунок.
Плунжер опускается и открывает впускной механизм.

Где стоит обратный клапан

Обратный клапан пропускает топливо только в одном направлении – из топливного бака в двигатель. При выключении мотора он блокирует слив неиспользованного топлива обратно в топливный бак. Не стоит путать обратный клапан с редукционным клапаном, который регулирует давление топлива при подаче на форсунки, в случае неисправности РК топливо подавалось бы без давления, что делает невозможным дальнейшее его продвижение в двигатель.

Обратный клапан расположен на топливной рампе между баком для топлива и форсунками. Такое расположение позволяет выполнять, кроме основных функций, регулировку давления на входе ТНВД. На моделях КамАЗ, предназначенных для работы в арктических условиях, ОК располагается перед системой подогрева.

Принцип работы двигателя КамАЗ 740

Данный раздел также будет собирательным, так как у всех двигателей 740 семейства приблизительно одинаков принцип работы:

Основной деталью движка является блок цилиндров, который выполнен единым моноблоком и является собирательной деталью, на нём крепятся все основные детали мотора.
Коленчатый вал расположен в центре, но со значительным сдвигом вниз. Под ним расположен картер, где во время простоя находится масло. Масла в движок нужно лить 26-28 л. Именно такой объём картера. Процесс замены масла мы рассмотрим ниже.
Количество клапанов на цилиндр равно двум. Один впускной и один выпускной. В остальном принцип работы мотора одинаков с другими дизельными моторами.

Диагностика ТНВД

Рекомендуется периодически производить диагностику устройства ТНВД КАМАЗ . Можно начать проверку с наличия в ТНВД посторонних шумов. Но такая диагностика укажет на неисправность насоса, и не даст точной характеристики. Для уточнения неисправностей нужна профессиональная диагностика. Прибор ДД-2115 позволяет уточнить состояние плунжерных пар топливного насоса. Как правило , поломки случаются именно из-за них.

Также применяется механотестер топливной аппаратуры. МТА-2 определяет эффективность работы форсунки. Он измеряет давление начала впрыска, герметичность корпуса распылителя. Качество распыления во многом зависит от качества топлива и его вязкости. После ремонта ТНВД КАМАЗ потребуется его регулировка.

Завод выпускающий дизельную аппаратуру – это одно из самых известных в мире российских предприятий. Специализация выпуска ТНВД КАМАЗ и для автотракторных двигателей. За все время существования стабильность работы завода все больше доказывала его безупречную репутацию. А продукции со временем завод стал выпускать еще больше.

Главная (Главная страница сайта) Авто (Обзоры, отзывы, тест-драйвы автомобилей) Двигатели (Описание и устройство различных двигателей) Техно (Статьи про технику и механику) Тюнинг (Обзор тюнингованых автомобилей) Ремонт (Ремонт своими руками) Трактора (Тракторная спец техника) Осаго (Все про автострахование) Автозвук (Музыка в машину) АвтоЗАКОНЫ (Пдд, штрафа и автозаконы) Лайфхаки (Хитрости жизни) Фото/Видео (Без комментариев) Все статьи (Все публикаций которые есть на сайте)

Порядок цилиндров на КАМАЗе 740

V образный двигатель часть2

Регулировка клапанов КАМАЗ — Новый Метод

https://youtube.com/watch?v=xazsG2SKmgs

1. (Камаз 740) Система питания дизеля

Регулировка клапанов двигатель КАМАЗ 54115 евро 2

Регулировка клапанов Камаз 740

Камаз 740-62. Установка ГБЦ. Регулировка клапанов.

Будни камазиста — Замена прокладок под головкой , потек тосол

V образный двигатель часть1

Частые проблемы клапанной головки на двигателе камаз

Замер компрессии на двигателе КАМАЗ 740.10, отстоявшем 23 года на складе!

Гусеницы на машину КАМАЗ
Рекламу КАМАЗов с прицепом
Схема сборки редуктора на КАМАЗе
КАМАЗ 5320 грузовой фургон
Как пользоваться делителем на КАМАЗе 5511
Радиатор основной КАМАЗ 65115
Моделька КАМАЗа лесовоза
Балка передней оси КАМАЗ 6520
Ошибки котла подогрева КАМАЗ
Конкурс КАМАЗ хорошем качестве
Выбивает масло через щуп КАМАЗ
Расход масла на угар дизельного двигателя КАМАЗ
Дороги колымы КАМАЗ
Какие проблему с КАМАЗом

Особенности эксплуатации насоса ТНВД производства ЯЗДА для автомобилей Камаз Евро

Высокая техническая сложность и стоимость топливного насоса высокого давления требует внимания к узлу, что гарантирует долговечную бесперебойную работу как самой дизельной аппаратуры, так и двигателя

В общем случае при эксплуатации необходимо обращать внимание на следующие моменты:

каждый день нужно удалять отстой, образовавшийся в фильтре грубой очистки;
через 20 000 километров пробега нужно установить фильтры тонкой очистки топлива;
регулярно проверять момент затяжки болта крепления ведущей полумуфты к валу шестерни в картере устройств и выполнять при необходимости подтяжку;
контролировать и устранять при необходимости утечки в элементах топливной системе;
проворить своевременно ТО самого топливного насоса высокого давления и выполнять промывку форсунок как с помощью присадок, так и с на специальном стенде;
использовать только качественное дизельное топливо, в котором нет посторонних примесей и воды.

Важно также знать основные симптомы проблем с ТНВД ЯЗДА, установленных на КАМАЗ класса Евро 2, что предотвратит дорогостоящий ремонт или вовсе замену узла

Обратить внимание на узел и провести диагностику необходимо при следующих симптомах:

рост расхода топлива;
утечки горючего;
снижение мощности;
нестабильная работа мотора;
проблемы с запуском двигателя;
черный дым из выхлопной трубы;
посторонние шумы в ТНВД.

Чаще всего проблемы с насосом возникают из-за неравномерной подачи топлива, что происходит на фоне износа основных элементов системы (клапаны нагнетания, плунжерные пары, засорение форсунок, выход из строя проводков плунжеров). Еще одной причиной неисправности становится запаздывание момента впрыска горючего, что связано с износом гнезд корпуса колес, оси ролика и других элементов ТНВД. Наиболее же серьезной проблемой становится заедание рейки из-за попадания грязи, коррозии под действием воды в топливе.

Сведения о дизельном топливе

В зависимости от условий применения по ГОСТ 305—82 установлены следующие марки дизельного топлива: Л (летнее), 3 (зимнее) и А (арктическое). Их выбор зависит от времени года и климатических условий в зоне применения.

Топливо Л используют при температуре воздуха 0 °С и выше;

3 — при температуре окружающего воздуха — 20 °С и выше (если температура застывания топлива не выше — 35 °С), — 30 °С и выше (если температура застывания топлива не выше — 45 °С);

А — при температуре окружающего воздуха — 50 °С и выше.

Температура застывания зимнего топлива соответствует последней цифре в его обозначении.

Летнее топливо более вязкое, при отрицательных температурах в нем выделяется парафин в виде хлопьев, а при 10 °С оно утрачивает текучесть.

Последняя цифра в обозначении летнего дизельного топлива характеризует температуру вспышки.

Содержание серы в топливе характеризует его коррозионные свойства.

В зависимости от содержания серы дизельные топлива разделены на две подгруппы: с массовой долей серы не более 0,2 % и с массовой долей серы не более 0,5 % (для топлива марки А не более 0,4 %). Таким образом, топлива второй подгруппы содержат серы примерно в два раза больше.

Для двигателей КамАЗ можно применять топливо обеих подгрупп, так как в них используется моторное масло с присадкой, уменьшающей вредное воздействие серы.

Рассмотрим примеры обозначения дизельных топлив:

Л-0,2-40 ГОСТ 305—82 — топливо летнее, содержание серы до 0,2 %, температура вспышки 40 °С;

З-0,5 минус 35 ГОСТ 305— 82 — топливо зимнее, серы до 0,5 %, температура застывания —35 °С;

А-0,4 ГОСТ 305—82 — топливо арктическое, серы до 0,4 %.

Одним из важных показателей, характеризующих дизельное топливо, является воспламеняемость.

Впрыскиваемое в цилиндр топливо начинает гореть не сразу, а спустя некоторое время, называемое периодом задержки воспламенения.

Чем длительнее задержка, тем больше накапливается топлива к моменту воспламенения и тем быстрее в последующем нарастает давление в цилиндре. Это приводит к ударным нагрузкам на детали и сопровождается металлическими стуками («жесткая» работа).

Степень «жесткости» работы дизеля зависит от воспламенительных свойств топлива и характеризуется цетановым числом. Чем оно больше, тем короче период задержки самовоспламенения, тем легче пуск двигателя и «мягче» его работа.

Дизельные топлива Л, 3 и А имеют цетановые числа не менее 45.

Как выставить зажигание на КамАЗе – Правильная регулировка зажигания

При возникновении непредвиденных ситуаций с работой грузовика иногда возникает необходимость самостоятельно выставить зажигание на Камазе для решения возникших неисправностей. Когда возникают проблемы с запуском мотора – это может быть связано с системой зажигания. Опытный водитель грузовой машины скажет, что не существует понятия зажигание КамАЗ, хотя другие водители могут с полным правом использовать такое словосочетание. И вот машина не хочет ехать и у вас есть подозрения на неисправность в ТНВД. Как правильно выставить зажигание на КамАЗе. Для этого разберемся, как работает система зажигания, и какие существуют причины появившихся неполадок.

Вал с кулачками

Вал с кулачками передаёт смещение плунжерам помповых отделов, солярка подаётся в камеры в нужный момент. Материал изготовления вала — сталь, нагруженные поверхности прокаливаются с порошком цемента на 0,7-1,2 мм, вращение происходит посредством двух подшипников. Вал защищён от протечек манжетой, материал изделия, резина. Передний конец вала приводит в действие муфту, устанавливающую угол впрыска солярки. Вращаясь, вал передаёт напор на толкатели и далее на помповые плунжеры посредством пят. Изменяя толщину пят, влияем на характер топливной подачи, рост толщины провоцирует раннюю подачу и наоборот.

Ремонт и неисправности

Износ двигателя, обусловленный большим пробегом, неправильной эксплуатацией или отсутствием своевременного обслуживания дизеля приводит к ухудшению характеристик автомобиля, а позже и к невозможности работы двигателя. Двигателя КамАЗ 740 не являются исключением. Номинальный пробег моторов – 800 тысяч километров, поле чего требуется капитальный ремонт двигателя КамАЗ 740.

Симптомами поломки являются:

падение мощности;
повышенный расход топлива;
повышенный расход масла;
высокая дымность выхлопа;
нестабильная работа на холостом ходу.

Чаще всего неисправности кроются в неправильной работе коленчатого вала. Также возможны перебои в работе систем коммуникаций, обычно связанные с их засорением.

В этом случае требуется капитальный ремонт. Не стоит доводить ситуацию до вызова эвакуатора.

Замена водяного насоса

Одной из распространенных неисправностей является вышедший з строя водяной насос двигателя. В этом случае зацикливается вал жидкости или в насосе возникает течь. Сам насос довольно дорогостоящий, поэтому имеет смысл попытаться восстановить устройство или отнести его в ремонт.

После установки нового или отремонтированного насоса обратите внимание, что отверстия в корпусе насоса должны быть открытыми. Верхнее отверстие служит для вентиляции, нижнее – для контроля герметичности системы

Чистка форсунок

Еще одна причина падения мощности автомобиля – засоренные форсунки. Своевременная промывка детали позволит вернуть эксплуатационные характеристики машины. Автомобиль престанет «тянуть», что довольно критично для грузовика. Одной из распространенных причин неисправности являются забитые форсунки.

Чистка данной детали – довольно простая операция. Для начала нужно снять форсунки, после чего подключить их к источнику питания и впрыскивать в них жидкость из шприца. Лучше всего использовать специальную. Жидкость, а в случае ее отсутствия – жидкость для чистки карбюратора легковой машины.

Своевременное обслуживание и текущий ремонт двигателя позволит избежать более серьезных поломок и избежать неприятностей, связанных с неожиданной поломкой в дороге.

Разборка форсунки

Для разборки необходимо установить ее в приспособление И 801.20.000 или зажать в тиски. Ключом откручиваем гайку 2 крепления распылителя. Снимаем корпус и убираем распылитель. Вытаскиваем иглу распылителя из корпуса. Снимаем проставку распылителя 3. Вытаскиваем из форсунки пружину штангу и регулировочные шайбы 9-10. Далее промыть распылитель и иглу в чистой солярке. Отверстия сопла распылителя прочистить проволокой 0,4 мм. С наружи распылитель можно очистить от нагара деревянным бруском.

приспособление И 801.20.000.

После промывки и чистки распылителя иглу следует проверить на плотность. Игла должна под своим весом плавно опускаться на свое место.

Устройство ТНВД BOSCH (Бош) VE. Топливный насос высокого давления

Топливный насос высокого давления (ТНВД) — основной конструктивный элемент системы впрыска дизельного двигателя, выполняющий две основные функции: дозированную подачу топлива в цилиндры двигателя под давлением и определение правильного момента впрыска. После появления аккумуляторных систем впрыска, задачу определения момента подачи топлива выполняет электронная форсунка.

Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Принципиальная схема системы топливоподачи дизеля с одноплунжерным распределительным топливным насосом (ТНВД) с торцевым кулачковым приводом плунжера показана на рисунке:

Рис. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД: 1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания

Топливо из бака 11 прокачивается по топливопроводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа.

Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом

Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм

Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии. Топливный насос подает в цилиндры дизеля строго дозированное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД

Топливный насос подает в цилиндры дизеля строго дозированное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.

Схема и общий вид распределительного насоса VE

Схема распределительного насоса VE представлена на первом рисунке, а его общий вид на следующем.

Основные функциональные блоки топливного насоса VE представляют собой:

роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном
блок высокого давления с распределительной головкой и дозирующей муфтой
автоматический регулятор частоты вращения с системой рычагов и пружин
электромагнитный запирающий клапан, отключающий подачу топлива
автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива

Рис. Схема топливного насоса — Bosch VE: 1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки 7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер 10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления

Рис. Общий вид распределительного ТНВД VE: а – ТНВД; б – блок высокого давления с распределительной головкой и дозирующей муфтой. Позиции соответствуют позициям на предыдущем рисунке.

Форсунка

Форсунка предназначена для впрыска топлива в цилиндр дизеля. Она обеспечивает необходимый распыл топлива и ограничивает начало и конец подачи.

На дизеле установлены форсунки ФД – 22 закрытого типа. Форсунка состоит из корпуса, в нижней части которого при помощи гайки присоединен распылитель. В корпусе распылителя имеются четыре несимметрично расположенных сопловых отверстия. Расположение отверстий выбрано с расчетом равномерного распределения топлива в камере поршня. Поэтому распылитель фиксируется относительно корпуса форсунки в определенном положении двумя штифтами. Игла распылителя прижимается к отверстию в корпусе штангой и пружиной. Усилие пружины регулируется винтом, ввернутым в регулировочную гайку. Регулировочный винт удерживается от проворачивания контровочной гайкой. Уплотнение между корпусом форсунки и колпаком обеспечивается прокладкой. Корпус форсунки имеет фланец с двумя отверстиями под шпильки крепления.

Остов

Остов помпы Bosch содержит детали, необходимые для функционирования механизма: помповые отделы, вал с кулачками, регулятор импульса вращения. Материал изготовления, сплав алюминия, из которого отлиты каналы впуска и отсечки, а так же пустоты для монтажа отделов помпы, подшипникового вала, приводящих шестерён регулятора, штуцеров подводящих и отводящих топливо. С фланга торец содержит заглушку регулятора с помпой пониженного напора. Заглушка имеет штуцер, через который ТНВД смазывается под напором.

Сверху на пустоту остова ставится крышка, к которой приделываются механизмы, управляющие количеством оборотов регулятора и пластины топливных разделов. В передней части остова установлен патрубок с клапаном в виде шарика. Изделие поддерживает напор солярки в пределах 0,06 до 0,08 МПа. Низ остова содержит пустоту, в которую устанавливается вал с кулачками.

Фильтр грубой очистки топлива

Для предварительной фильтрации топлива на дизеле установлен фильтр грубой очистки топлива ФГ – 25, который представляет собой корпус с установленным на нем распределителем и отражателем выполненными в виде конуса. Отражатель закрыт металлическим стаканом, который прикреплен к корпусу нажимным кольйом и болтами. В стыке между стаканом и корпусом установлено уплотнительное кольцо. Внутри стакана размещен успокоитель, а в нижней части стакана имеется отверстие, закрытое пробкой для слива отстоя топлива.

Топливо, поступающее в фильтр по топливопроводу через сверление в корпусе, попадает на распределитель. Под успокоителем происходит отстой воды и крупных механических примесей. Отстоявшееся топливо поднимается через центральное отверстие успокоителя и с основным потоком проходит через отражатель, задерживающий механические частицы размером более 0,25 мм в поперечнике. Прошедшее через отражатель топливо через болт по топливопроводу поступает к подкачивающему насосу и дальше – к фильтру тонкой очистки.
