Фильтр тонкой и грубой очистки топлива: устройство, очищение, замена

Замена фильтра

Замена фильтра в сборе

Её проводят в случае устаревания элемента, который до этого несколько раз очищали. Кроме того, некоторые автовладельцы предпочитают заменить и тот ФТ, который засорился в первый раз, не жалея денег на это. С экономической точки зрения, безусловно, сначала надо несколько раз прочистить ФТ, а уже после этого решить провести замену.

Неполадки с фильтром всегда связаны с нестабильной работой двигателя. Последний сложно заводится, так как в горючем присутствует много лишних примесей, сора, не фильтруемого предназначенным для этого элементом. Мотор также троит, часто глохнет, возможно, неправильное переключение скоростей коробки АКПП.

Выбирая новый ФТ, надо уделить немаловажное значение трём основным параметрам

1. Площади элемента фильтрации.
2. Уровню фильтрации, который должен обеспечивать полное очищение поступаемого топлива от крупных и средних частичек мусора.
3. Наличие резинового уплотнителя, прикрывающего вход в фильтр.

Надо знать, что для карбюраторных систем уровень очистки не превышает 15-20 мкм. Это означает, что мелкий мусор проходит сквозь фильтры таких автомобилей, но не вредит двигателю.

Инжекторные системы подразумевают наличие ФТ с уровнем очистки 5-10 мкм. Это уже высокая требовательность двигателя к чистоте, и форсунки или мотор легко забиваются от более-менее крупных частичек мусора.

Наконец, фильтр дизельного агрегата — настоящий «чистильщик», осуществляющий несколько различных видов очищения. Вызвано это более чувствительным к качеству топлива дизельным силовым агрегатом.

Ремонт двигателя ЯМЗ-238

Дизельный двигатель ЯМЗ-238 (Ярославский моторный завод) устанавливается на многие коммерческие автомобили, в том числе на тяжелые тягачи МАЗ и КАМАЗ.

Следует помнить, что перед отправкой агрегата на специальную площадку его необходимо тщательно промыть. И только после того, как все его составляющие будут лишены всевозможной пыли и грязи, можно переходить к следующим этапам.

Каждая ремонтная операция ЯМЗ-238 должна выполняться специальными инструментами и инструментами, которые должны применяться для конкретного вида работ. Например, запрессовка шарикоподшипников, втулок и роликов должна производиться на определенном съемнике. Если такого приспособления нет, детали можно демонтировать с помощью оправок. Ни в коем случае нельзя стучать по каким-либо деталям в надежде, что она снимется. Конечно, этот мотор хоть и кажется на первый взгляд огромным и массивным, но действия с применением кувалды и подобных инструментов могут привести к самым неприятным последствиям, вплоть до капитального ремонта двигателя ЯМЗ-238.

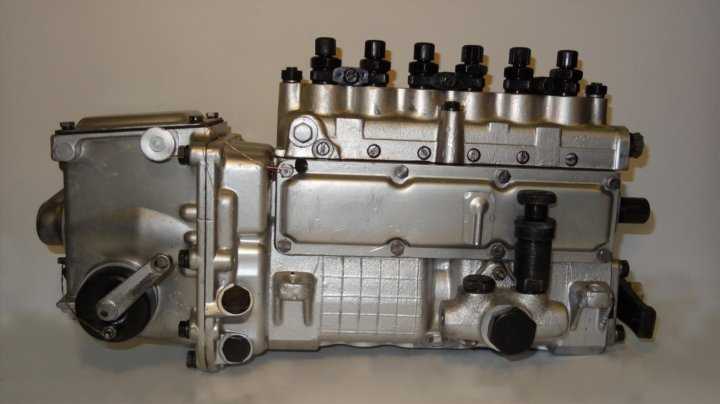

Характеристика всех парных частей состоит в том, что при удалении одной из них блок перестает функционировать должным образом. Поэтому при ремонте не перепутайте расположение парных деталей и еще хуже — забудьте об их установке. А к этой категории относятся такие запчасти, как штоки и втулки насосного насоса, кулачковый вал ТНВД, иглы форсунок и многие другие.

Одним из основных этапов подготовки ДВС к капитальному ремонту является его снятие с автомобиля. Этот процесс не любит ошибок, поэтому все, что вам нужно, это то, что указано в руководстве по эксплуатации грузовика. Тут стоит добавить, что снятие мотора лучше всего производить с помощью 4-х стальных крюков. А делается это следующим образом – четыре рым-болта цепляются за эти детали, и с помощью цепи и лебедки (или другого оборудования с подъемным механизмом) поднимается весь агрегат.

Также перед началом ремонтных работ стоит позаботиться о месте временного хранения двигателя. ЯМЗ-238 желательно устанавливать на любую подставку, но не стоит забывать о поддоне, который также уязвим к повреждениям.

И напоследок краткая инструкция по разборке этого узла:

Аккуратно открутите болты на картере сцепления (важно не повредить карданный вал коробки передач).
Отверните гайки на крышке сцепления и снимите нажимной диск.
Вынимаем передний и средний диски (для двигателей ЯМЗ модификаций 238-К), а также ведомый (для всех остальных моделей двигателя).
Снимаем с креплений стартер (есть 2 стяжных болта), генератор пневматических тормозов, его компрессор, а также крыльчатку вентилятора.
Вынимаем воздушный фильтр и четыре боковые заглушки.

25 . 2 Последовательность разборки и обслуживания фильтра – отстойника грубой очистки топлива двигателя КамАз-740. Удаление воздуха из системы питания.

Для слива отстоя, при Е.Т.О., отвернуть нижний болт-пробку фильтра, слить отстой в ведро.

Для очистки внутреннего сетчатого фильтра необходимо отвернуть 4-ре верхних болта на крышке фильтра, фильтр продуть, собрать фильтр.

Для удаления воздуха из топливной системы \ для заполнения фильтров топливом, следует вывернуть на 1\2-3\4 оборота прокачной болт-штуцер, расположенный на корпусе фильтров тонкой очистки топлива, слить отстой из фильтров тонкой очистки топлива, через нижние болты на корпусах фильтров. Используя насос ручной подачки топлива, добиться появления топлива из-под прокачного болта.

Перед проверкой, проверить и довести до нормы давление сжатого воздуха в тормозной системе:

не ниже 6, 5 – 7, 2 атмосфер, а так же, потребуется помощь помощника.

Проверка проводится водителем, с помощью линейки, уперев её в пол кабины, перпендикулярно педали.

Замерив, положение педали на линейке, водитель плавно нажимает на педаль тормоза, до сигнала

помощника о начале выходов штоков из тормозных камер и производит второй замер на линейке.

Разность замеров должна быть в пределах 20 – 30 мм – это величина свободного хода.

При большей разности замеров, надо:

— удалить шплинт оси регулировочной вилки тяги тормозной педали

— вилку навернуть на тягу

— при меньшей разности – удлинить тягу, сворачивая вилку.

В заключение регулировки, зафиксировать вилку контргайкой и установить новый шплинт в ось.

Полный ход педали тормоза, при правильной регулировке свободного хода педали составляет

100 – 130 мм. Ход педали ограничивается упорным болтом тормозного крана, а не полом кабины.

Билет № 26

1. ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ГИДРАВЛИЧЕСКОГО ПРИВОДА ТОРМОЗОВ ЛЕГКОВОГО АВТОМОБИЛЯ.

МАРКИ ТОРМОЗНЫХ ЖИДКОСТЕЙ.

2. ПЕРЕЧИСЛИТЬ ВОЗМОЖНЫЕ ПРИЧИНЫ НЕИСПРАВНОСТИ, ПРИ КОТОРЫХ

ПРОИСХОДИТ ТУГОЕ ВРАЩЕНИЕ РУЛЕВОГО КОЛЕСА, НА АВТОМОБИЛЯХ, ОБОРУДОВАННЫХ ГИДРОУСИЛИТЕЛЕМ РУЛЯ.

3. ПОРЯДОК ЗАПОЛНЕНИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ЗИЛ-131 И

СЛИВ ЖИДКОСТИ ИЗ СИСТЕМЫ.

Что такое фильтр грубой очистки топлива с подогревом

Эксплуатация грузовых автомобилей в зимний период в России сопряжена со множеством проблем. Чтобы двигатель запускался легче, рекомендуется устанавливать подогрев топливной системы. В частности, эту функцию успешно выполняют специально оборудованные фильтры грубой очистки.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing или других, которые уже оснащены функцией подогрева. В зависимости от исполнения, электронагревательный элемент может быть вмонтирован в верхнюю крышку на входе или же в нижнюю часть стакана.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing

Где находится

Однозначного ответа на этот вопрос быть не может. В зависимости от от модели автомобиля и используемого типа топливной системы могут быть обозначены самые разные позиции. Однако в любом случае местонахождения будет между двигателем и топливным баком, ведь насос качает топливо из бензобака в мотор. Поэтому целесообразность нахождения фильтра на этом промежутке не вызывает сомнений.

На карбюраторных моделях он устанавливается непосредственно под капотом у карбюратора. Поэтому найти этот элемент и демонтировать его довольно просто.

После поднятия капота можно сразу же увидеть этот элемент

В автомобилях инжекторного типа деталь расположена под днищем автомобиля — часто на задней балке.

Его легко найти по двум магистралям

В дизельных моторах очистка проводится фильтром, который вмонтирован между бензонасосом и мотором. Иногда деталь помещена внутрь бензобака, реже — под днище автомобиля.

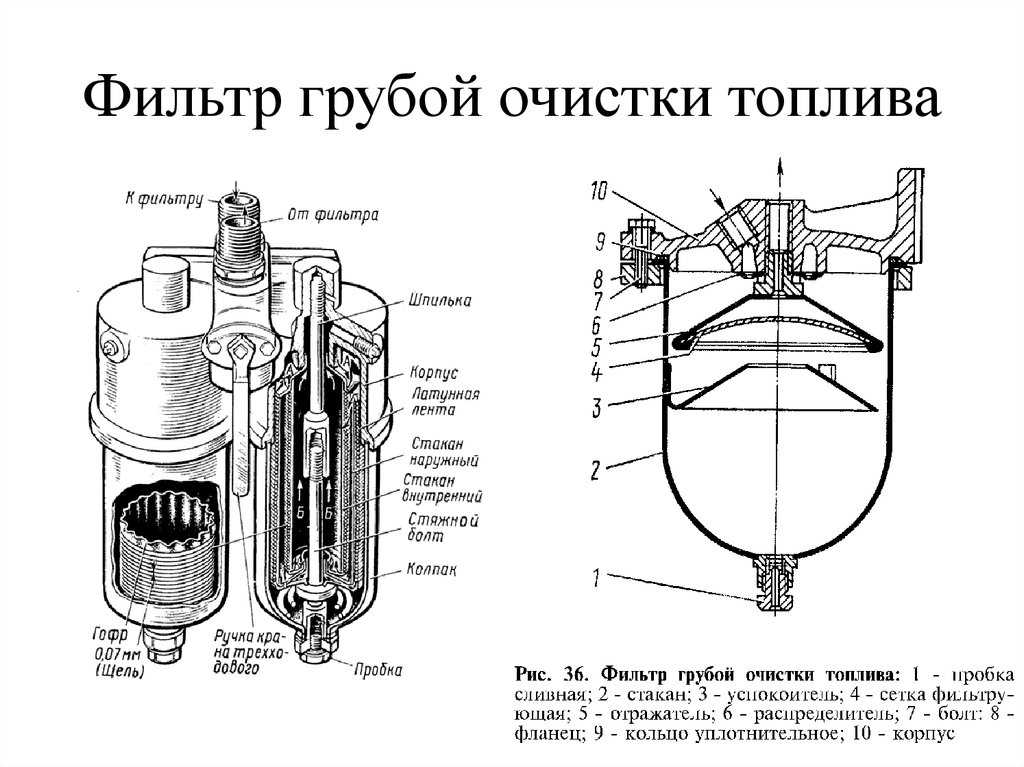

Фильтр грубой очистки

Топливный фильтр для первичной (грубой) очистки горючего имеет простую конструкцию: он представляет собой картридж, внутри которого находится специфичная фильтрующая бумага. К тому же в обязательном порядке каждый оснащается сеткой, которая может пропустить только самые мелкие частицы.

Конструктивно он находится в корпусе из нержавейки или пластика и крепится в нужном положении посредством болтов. Между стенками корпуса и самим фильтром всегда выдерживается небольшое расстояние. Этот зазор используется для внедрения паронитовых вкладышей. Они обеспечивают повышенную герметичность устройства. В нижней части располагается успокоитель.

Фильтры тонкой очистки

Такие детали, которые предназначаются для вторичной (тонкой) очистки, могут быть двух видов:

• разборные (которые в случае неисправностей можно разобрать и произвести замену фильтрующего элемента);

• неразборные (они считаются одноразовыми, так как при неисправностях подлежат замене).

Они обычно меняются чаще, чем грубой очистки, если говорить о дизельных двигателях. Конструктивно детали схожи по строению с фильтрами для первичной очистки, однако имеют мельчайшие отверстия в сеточке, чтобы задержать частицы и примеси в диаметре менее 0.01 мм.

Первое техническое обслуживание двигателя ЯМЗ

При первом техническом обслуживании двигателя ЯМЗ необходимо провести следующие работы:

выполнить все операции, предусмотренные ежедневными техническими обслуживаниями;
осмотреть состояние и проверить наружным осмотром гер­метичность трубопроводов, агрегатов и приборов систем смазки, питания и охлаждения; при необходимости устранить неисправ­ности;
проверить работу приводов управления подачей топлива и механизма остановки двигателя; все шарнирные соединения при­водов смазать дизельным маслом;
промыть фильтр центробежной очистки масла;
наполнить смазкой через пресс-масленку полость подшип­ников водяного насоса до появления смазки из верхнего контроль­ного отверстия;
проверить надежность затяжки всех наружных резьбовых соединений, обратив особое внимание на крепление стартера, гене­ратора, впускного и выпускного трубопроводов, подвески двигателя и агрегатов системы питания;
проверить и при необходимости отрегулировать натяжение ремней привода водяного насоса генератора и компрессора;
проверить свободный ход муфты выключения сцепления; если он окажется меньше 1,2 мм, то сцепление следует отрегули­ровать;
смазать через пресс-масленку муфту выключения сцепления, сделав шприцем 3-4 хода;
смазать валик вилки выключения сцепления через две пресс-масленки, сделав шприцем два хода;
проверить уровень масла в картере коробки передач, отвер­нув контрольную пробку; уровень масла должен быть несколько выше нижней кромки отверстия под пробку. Дополнительно через одно-два первых технических обслуживаниях (каждые 100-150 часов работы двигателя) выполнить следующие работы:
заменить масло в системе смазки;
промыть фильтр грубой очистки масла;
промыть фильтрующий элемент и масляную ванну воздуш­ного фильтра

В условиях повышенной запыленности воздуха про­мывку воздушного фильтра производить чаще, исходя из опыта эксплуатации в данных условиях.

Что такое фильтр грубой очистки топлива с подогревом

Эксплуатация грузовых автомобилей в зимний период в России сопряжена со множеством проблем. Чтобы двигатель запускался легче, рекомендуется устанавливать подогрев топливной системы. В частности, эту функцию успешно выполняют специально оборудованные фильтры грубой очистки.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing или других, которые уже оснащены функцией подогрева. В зависимости от исполнения, электронагревательный элемент может быть вмонтирован в верхнюю крышку на входе или же в нижнюю часть стакана.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing

Обслуживание топливных фильтров трактора МТЗ 82

Согласно регламенту технического обслуживания трактора, установленного заводом производителем, для предотвращения сбоев в работе топливной системы дизеля, производят следующие операции по уходу за топливными фильтрами:

• Осуществляют слив отстоя топлива из узла грубой очистки при ТО 1 через каждые 125 моточасов работы.
•  Производят слив отстоя из топливного бака трактора и узла тонкой очистки при ТО 2 через каждые 500 моточасов работы.
• При ТО 3, через каждые 1000 часов наработки, производят разборку и промывку фильтра грубой очистки, промывают корпус и заменяют фильтрующий элемент фильтра тонкой очистки, промывают крышку и сетку топливного бака.

Кроме этого, нужно отметить, что внеплановую проверку и обслуживание узлов фильтрации проводят при выявлении падения мощности дизеля. Причинами сбоев в топливной системе могут быть: подсос воздуха в не герметично соединённой топливной арматуре, попадание с топливом в бак воды или загрязняющих включений, забитые фильтрующие элементы включённым в состав топлива парафином при использовании летних сортов солярки в зимнее время года.

Какие топливные фильтры устанавливаются на автомобили КАМАЗ

Водители грузовиков КАМАЗ отлично понимают, что топливная система двигателя — это одна из главных систем автомобиля. Чтобы машина стабильно работала и выполняла своё предназначение (основной спектр использования КАМАЗов — коммерция), топливная система всегда должна находиться в работоспособном состоянии.

Фильтрующие элементы на КАМАЗах можно считать основными деталями двигателя внутреннего сгорания. При низком качестве дизельного топлива они призваны обеспечивать качественную очистку горючего перед подачей его в мотор. В том случае, если фильтр выработал свой ресурс, мотор начнёт засоряться различными примесями и осадками, что неизменно снизит его ресурс.

• фильтр грубой очистки топлива (ФГО);
• фильтр тонкой очистки (ФТО).

Имея несколько различное устройство, они призваны выполнять первичную и вторичную очистку дизельного топлива от грязи и примесей.

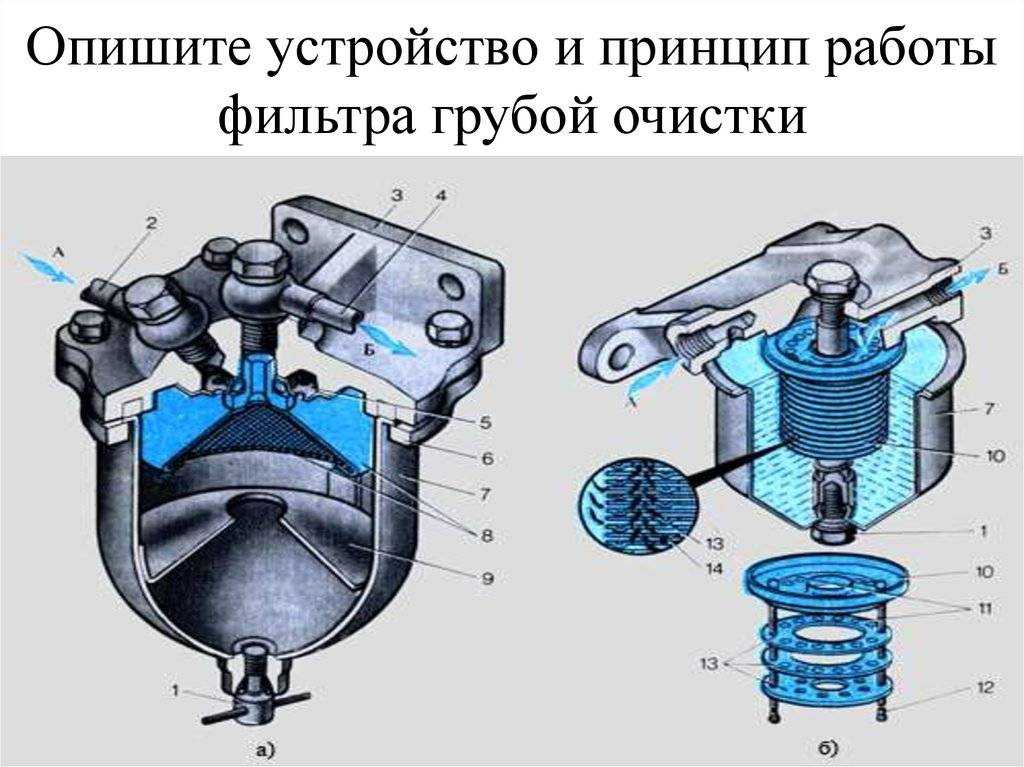

Фильтр грубой очистки

ФГО предназначен для грубой (то есть первичной) очистки поступаемого из бензобака топлива. Он состоит из нескольких основных элементов:

Работа ФГО максимально проста. Топливный насос начинает перекачивать топливо из бака к двигателю. Первым узлом, который встречается топливу на пути к мотору, как раз и является фильтр грубой очистки. Через подводящий патрубок топливо попадает сначала на распределитель, а через него — в стакан. Если залито горючее низкого качества, то крупные примеси сразу же оседают на нижнюю часть стакана. Более мелкие зёрна осадков задерживаются на сеточке, которая расположена в верхней части устройства. Таким образом и совершается первичная (грубая) очистка горючего от основного количества загрязнений. Далее топливо перегоняется ближе к мотору, проходя предварительно тонкую очистку.

Крупная перфорация позволяет задерживать только объёмные части мусора в солярке

Фильтр тонкой очистки

Этот узел призван устранить из топлива все мельчайшие остатки примесей и загрязнений, которые в нём остались после первичной очистки. Чтобы сделать этот процесс максимально качественным, на КАМАЗах Евро-3 и 4 устанавливают фильтрующие элементы следующего строения:

Топливо прогоняется по стакану, поступая на чувствительные мембраны фильтра. На этих мембранах оседает практически всё количество мельчайших осадочных примесей. После ФТО топливо поступает в двигатель.

Изделие имеет уменьшенные размеры и внутреннюю перфорацию меньшего диаметра

Где расположены фильтрующие элементы на КАМАЗе

ФГО монтируется на топливной магистрали с левой стороны кузова. Это обусловлено тем, что и бак располагается с этой же стороны. В силу того, что фильтр грубой очистки — это первый узел на пути следования топлива из бака к двигателю, такое расположение вполне оправданно конструктивно.

ФГО монтируется над бензобаком сразу же за кабиной

Фильтр тонкой очистки размещается на КАМАЗе непосредственно у двигателя, с правой задней его части. Сразу же после очистки топливо попадает в цилиндры мотора и используется для создания топливовоздушной смеси.

ФТО нужно искать непосредственно рядом с двигателем

Фильтр тонкой очистки

Узел выполняют финальную очистку топлива от воды и мелкодисперсных примесей. Таким образом, обеспечивается степень фильтрации для нормальной работы прецизионных пар ТНВД — создающих рабочее давление, и форсунок — распыляющих горючее в камерах сгорания. Узел расположен с левой стороны дизеля прикреплённый своим кронштейном к блоку дизеля.

Узел тонкой очистки МТЗ 82(80)

Фильтрующий элемент тонкой очистки

Старый фильтр

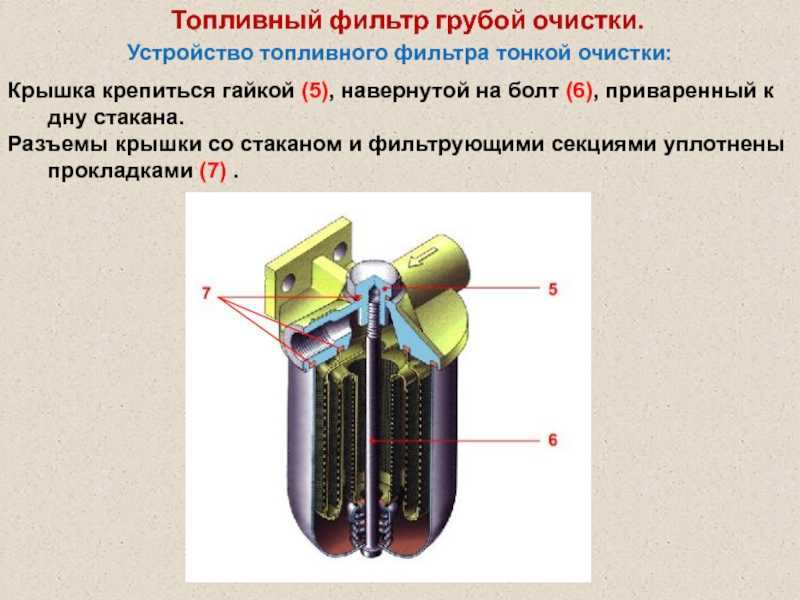

Устройство выполнено в виде корпуса с отсоединяющимся стаканом, в котором размещён сменный бумажный цилиндрической формы фильтрующий элемент. Крышка устройства оборудована краном для стравливания воздуха при заполнении системы. Подвод осуществляется через штуцер, установленный в среднюю часть стакана. Нижняя часть узла оборудована резьбовой пробкой для слива отстоя и центральным штуцером для отбора очищенного горючего к головке топливного насоса.

Устройство тонкой очистки топлива

Топливный фильтр нового образца

Новый фильтр выполнен в виде крышки 2 с подводным и отводным каналами, на соединительную резьбовую магистральную ось 8 которой накручивается неразборной сменный картридж. Принципиально очистка осуществляется также бумажным фильтрующим элементом, встроенным в неразборной корпус 1. Картридж имеет в нижней своей конусной части пробку 4 для слива отстоя, а крышка фильтра, на отводном штуцере 5, болтовую пробку 6 для сброса воздуха при прокачке системы.

Устройство тонкой очистки со сменным картриджем

Такая конструкция упрощает проведения ТО, освобождая от процесса разборки узла, но несколько повышает стоимость обслуживания топливной системы за счёт более высокой стоимости картриджа в сравнении с элементом фильтра старого образца.

Сменный картридж фильтра тонкой очистки МТЗ 82

Как почистить бензонасос самому

Итак, бензонасос находится в топливном баке. Современные автомобили оборудованы топливной станции, где большой пластиковый “стакан”, на котором крепится насос и датчик уровня топлива, является попутно и фильтром. К насосу присоединен фильтр грубой очистки, на котором остается грязь и другие крупные отложения.

Итак, процесс чистки насоса и сетки происходит следующим образом:

• так как топливный насос находится непосредственно в бензобаке, необходимо к нему добраться через салон или багажник. В зависимости от конструкции, крышка топливной станции может находится под сиденьем заднего дивана, или под фальш-полом багажника. Для этой процедуры необходимо вооружиться минимальным набором инструментов;
• далее находим крышку, и перед ее снятием обязательно очищаем ее от пыли и грязи, а также место вокруг нее, чтобы в бензобак ничего не попало;
• далее сбрасываем давлением путем сбрасывания давления топлива. На крышке вы увидите разъем питания топливного насоса, который необходимо снять. Теперь несколько секунд работаем стартером, пока все топливо не закачается в цилиндры;
• теперь скидываем минусовую клемму с АКБ, чтобы произвести снятие разъемов с топливных трубок (одна трубка – подача топлива, вторая – обратка). Как правильно снять фиксаторы трубок – обратитесь к инструкции по ремонту и эксплуатации своего авто;
• если конструктивно ваш лючок оборудован прижимным кольцом, то руками ее открутить невозможно, поэтому придется применить специальный съемник. Если такого приспособления нет, то крышку можно скинуть путем надставки плоской отвертки и постукивания по ней молотком, главное не переусердствовать, чтобы не сломать крышку. Заранее запаситесь уплотнительной прокладкой крышки;
• перед тем, как извлечете бензонасос, дайте топливу стечь в бак, а после накройте бак, во избежание попадания нежелательных продуктов в топливо;
• приступайте к разборке насоса. Для насоса необходимо снять нижнюю часть корпуса, где оседает вся грязь;
• после снимите сетку от насоса, для этого достаточно подковырнуть под стопорное кольцо фильтра;
• оцените состояние топливной сетки, если она полностью забита – есть вероятность того, что топливный фильтр тонкой очистки придется менять, и желательно промыть форсунки. Помните, что из-за забитого фильтр бензонасос преодолевает сильное сопротивление, от чего перегревается и выходит из строя;
• если сетка грязная поверхностно, то чистим ее специальным спреем, типа очистителя карбюратора, промываем, пока снаружи сетка не будет чистой. Далее продуйте ее сжатым воздухом.  В другом случае – просто меняем сетку на новую, желательно оригинальную;
• завершающий этап – сборка и установка топливной станции на свое место. Устанавливаем насос в обратном порядке, и если указатель уровня, после включения зажигания начинает показывать неверное количества топлива – не пугайтесь, после одной заправки датчик самостоятельно адаптируется.

Также, после сборки, автомобиль не запустится сразу, поэтому несколько раз включите зажигание, чтобы насос прокачал топливо о магистрали, после запускайте двигатель.

Виды фильтров для двигателей ЯМЗ

В топливоподающих магистралях силовых агрегатов ЯМЗ работают фильтроэлементы двух функциональных типов:

Масляные

Поддон картера силового агрегата ЯМЗ заполнен маслом. Смазочный материал прокачивается насосом по всем элементам конструкции двигателя, после чего стекает обратно в поддон. Таким образом, маслообеспечение двигателя получается замкнутым, но даже при полной герметичности силового агрегата продукты коррозии, металлическая окалина и сажа в той или иной степени загрязняют масло. Для недопущения преждевременного выхода из строя элементов двигателя используются маслофильтры. Они очищают циркулирующий внутри двигателя смазочный материал, чем серьезно продлевают его ресурс.

Воздушные

Воздушный фильтр двигателя ЯМЗ предназначен для очистки воздушного потока, засасываемого в силовой агрегат при работе машины. Исправный элемент задерживает пыль, мусор и влагу, не допуская их попадания в ДВС. Очищенный воздух поступает в двигатель, где смешивается с горючим, образуя топливовоздушную смесь.

Упаковка

Фильтры сменные ЯМЗ для масла и топлива поставляются в специализированной фирменной упаковке ЯМЗ, обеспечивающей максимальную защиту изделий при транспортировке и хранении. Многофункциональная этикетка содержит информацию о продукте, изготовителе и об оригинальности детали.

Изготовление сменных фильтров для поставки в запчасти осуществляется на специализированном производстве, по единой технологии, согласованной производителем двигателей.

Фильтр сменный ЯМЗ для топлива

Фильтр тонкой очистки топлива в сборе

V6, V8 Евро-4 6565, 65651, 65652, 65653, 65654, 6566, 65661, 6585, 65851, 65852, 65853, 6586, 65861, 65862

236, 238, 7601, 7511, 6562, 6563, 6581, 6582

Характеристика топливного фильтра

Многие молодые снабженцы на производстве часто путаются в правильных определениях, называя фильтрующий элемент фильтром. Зачастую заказывают на предприятиях расходники, не предполагая различия в предварительной и тонкой фильтрации. Разберемся в этом вопросе.

В топливопроводной системе ЯМЗ-238 предусмотрено 2 степени фильтрации. Из бака дизельное топливо через топливный фильтр грубой очистки (ФГО) закачивается топливоподкачивающим насосом и по магистралям поступает через ФТО в ТНВД. Далее по топливопроводам под высоким давлением оно подходит к форсункам, через которые впрыскивается в камеру сгорания согласно порядку очередности работы цилиндров.

Назначение

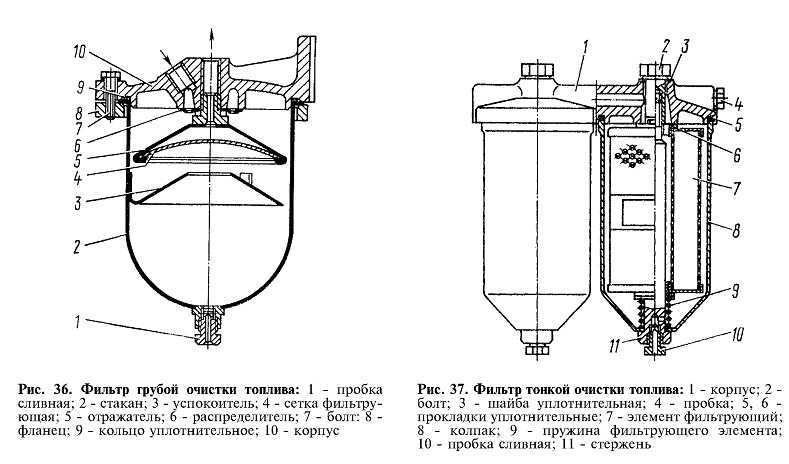

ФГО состоит из корпуса (колпака), в который помещен фильтрующий элемент, крышки, прокладки между ними, сливной пробки с шайбой и 4 болтов крепления. Сменные картриджи различаются по составу материала на нетканевые и на картриджи из пряжи на основе х/б ниток.

В состав ФТО входит крышка с колбой, в который устанавливается сменный фильтрующий элемент (ФЭ). Между ними ставится уплотнительная прокладка и уплотнитель ФЭ. Прижимная пружина поджимает картридж к крышке. В теле корпуса врезана сливная пробка с шайбой. Сверху ввернут клапан-жиклер, который служит для удаления излишек топлива и воздуха по обратным магистралям в расходный бак, отрегулированный под давление открытия 20-40 кПа. Сменные элементы изготавливаются из бумаги или специального полотна.

Предназначены для устранения крупных примесей, со временем накапливающейся грязи в баке, а также воды и препятствует попаданию всего этого в ТНВД. Процесс чистки состоит в сливе с отстойника жидкости, промывки и продувки съемных частей узла и замены элемента.

Периодичность замены

Техническое обслуживание по регламенту выполняемых работ разделяют на:

Каждое обслуживание имеет свой перечень, в котором прописана периодичность смены, промывки и других видов очистки.

В ЕО не предусматривается каких-либо работ по обслуживанию узла, кроме внешнего осмотра на предмет подтеков топлива.

По окончании периода обкатки мотора требуется подтяжка резьбовых соединений в местах сопряжений магистралей.

При ТО-1 нужно слить отстой с ФГО и дать поработать двигателю 3-4 минуты. В зимнее время отстой сливать ежедневно после окончания работ. Далее заменить ФЭ с промывкой корпуса фильтра. При потере мощности двигателя производить эту операцию не дожидаясь ТО-1.

При ТО-2 повторить операции ТО-1, и заменить фильтр топливный тонкой очистки с промывкой колпака.

Техническое обслуживание фильтра грубой очистки

Откручиваем на 3-4 оборота пробку 3 на крышке фильтра

Откручиваем сливную пробку 9 и сливаем топливо из колпака фильтра, в заранее подготовленную емкость

Ключом откручиваем четыре болта 1 крепления колпака 8 фильтра к крышке

Снимаем колпак фильтра и извлекаем старый фильтрующий элемент 7

Промываем внутренние поверхности колпака чистым бензином или дизельным топливом

Ставим новый элемент 7 и прокладку 6 в канавку крышки

Устанавливаем колпак и, убедившись в правильном (без смещения) положении прокладки, затягиваем болты 3 крепления корпуса на крышке

При затрудненном доступе к фильтру для исключения случаев смещения прокладки допускается прокладку со стороны крышки перед установкой смазать в нескольких точках консистентной смазкой

Откручиваем пробку 3 и заливаем в фильтр чистое топливо, затем тщательно закручиваем пробку

Запускаем двигатель и проверяем герметичность фильтра; подтягиваем болты 1, устраняем подсос воздуха

Слив отстоя из фильтра

Для слива отстоя из топливного фильтра грубой очистки, откручиваем на 3-4 оборота сливную пробку и сливаем 0,1 л топлива в подставленную посуду

После слива отстоя пробку завернуть и пустить двигатель на 3-4 минуты для удаления воздушных пробок

• Дэу нубира пропала искра



• Кроссворд на тему причины и последствия дтп



• Ситроен ксара пикассо отзывы владельцев недостатки



• Попадает вода в багажник камри 40



• Распорка передних стоек ниссан тиида своими руками

Устройство фильтров топлива тонкой и грубой очистки

На современных автомобилях часто устанавливаются два вида фильтрующих элементов:

• грубой очистки;

• тонкой очистки.

Фильтр грубой очистки имеет металлический корпус и внутренности в виде сеточки, что позволяет ему задерживать частицы с длиной более 0.1 мм. То есть грубая очистка топлива подразумевает устранение самых крупных загрязняющих элементов.

Фильтром тонкой очистки оснащаются преимущественно инжекторные автомобили, так как их работоспособность целиком зависит от качества очистки горючего. Механизм представляет собой пластиковый корпус со вставленными в него картонными вкладышами. Специальная бумага задерживает мельчайшие частицы в потоке горючего, что способствует качественной очистке топлива.

То есть сетка и бумажные вкладыши призваны задерживать частицы грязи и примеси, препятствуя их проникновению в цилиндры двигателя.

Некоторые производители устанавливают совмещённые модели фильтров (грубая и тонкая очистка осуществляется одним устройством — сеператором)

КОВШ. Обслуживание двигателей внутреннего сгорания

Чтобы снизить загрязненность и обводненность дизельного топлива, его очищают путем длительного отстаивания в хранилищах, а также фильтруют на раздаточных колонках и непосредственно в автомобилях. Причем в автомобильных системах питания предусмотрена многоступенчатая очистка: предварительная — в топливном баке, грубая — в фильтрах грубой очистки и окончательная — в фильтрах тонкой очистки.

Очистка топлива в баке осуществляется уже в момент заправки — с помощью сетчатого фильтра заливной горловины, размер ячеек которого составляет около 0,5 мм. Для защиты внутренней полости бака от пыли при его «дыхании» в крышках заливных горловин помещаются различные фильтрующие набивки. Целью очистки могут служить, кроме того, разделительные перегородки в баках с зоной отстоя со сливным краником в нижней части бака. На выходе с бака топливо должно попадать в фильтр-отстойник, а после — в подкачивающий насос и фильтр тонкой очистки.

Так, в этой схеме на линии всасывания устанавливаются фильтры с сетчатым фильтрующим элементом, имеющим малое гидравлическое сопротивление и способным задерживать только крупные частицы и воду. На линии низкого давления располагаются последовательно подогрев солярки (в зимнее время рекомендуем установить подогрев топлива перед фильтром грубой очистки) и фильтры тонкой очистки с фильтрующими элементами, соответственно, из войлока или подобного ему материала и бумаги (соответствующей степени фильтрации, зависящей от конструкции топливной аппаратуры).

Но в большинстве случаев, на автомобилях не установлены фильтры грубой очистки, а если и установлены, то чисто символически (рис. 1), для отсечки крупных частичек грязи, чтобы мгновенно не вывести из строя подкачивающий насос. Со временем же абразив, всё-таки, выводит из строя подкачивающий насос.

На современных грузовых автомобилях устанавливают шестерёночные подкачивающие насосы, капризные к износу (Рис. 2), перестающие создавать давление подкачки в режиме запуска…

Мы устанавливаем фильтры с прозрачным отстойником, позволяющим контролировать качество топлива и наличие воды. Топливо попадает сразу на дно отстойника, железные примеси улавливаются магнитом, находящимся на дне. Поднимаясь вверх, топливо проходит через сетку, оставляя на ней частички грязи величиной > 50/100/150 мкм (в зависимости от картриджа). По мере загрязнения необходимо откручивать пробку внизу отстойника для слива грязного топлива. При полном загрязнении, фильтр разбирается и чистится, сеточка продувается сжатым воздухом или меняется.

Для двигателей с объёмом до 4 литров рекомендуем устанавливать ФГО-1, с пропускной способностью 250 л/час.

Для двигателей с объёмом двигателя более 10 литров устанавливаем ФГО-3 с пропускной способностью 650 л/час.

СТО «КОВШ». Управляй надёжным!

Купить фильтр:

Какие топливные фильтры устанавливаются на автомобили КАМАЗ

Водители грузовиков КАМАЗ отлично понимают, что топливная система двигателя — это одна из главных систем автомобиля. Чтобы машина стабильно работала и выполняла своё предназначение (основной спектр использования КАМАЗов — коммерция), топливная система всегда должна находиться в работоспособном состоянии.

Фильтрующие элементы на КАМАЗах можно считать основными деталями двигателя внутреннего сгорания. При низком качестве дизельного топлива они призваны обеспечивать качественную очистку горючего перед подачей его в мотор. В том случае, если фильтр выработал свой ресурс, мотор начнёт засоряться различными примесями и осадками, что неизменно снизит его ресурс.

• фильтр грубой очистки топлива (ФГО);
• фильтр тонкой очистки (ФТО).

Имея несколько различное устройство, они призваны выполнять первичную и вторичную очистку дизельного топлива от грязи и примесей.

Фильтр грубой очистки

ФГО предназначен для грубой (то есть первичной) очистки поступаемого из бензобака топлива. Он состоит из нескольких основных элементов:

• металлический корпус;
• «стакан» — внутренний корпус;
• успокоитель;
• сеточка для задержания крупных зёрен примесей;
• отражатель;
• распределитель.

Работа ФГО максимально проста. Топливный насос начинает перекачивать топливо из бака к двигателю. Первым узлом, который встречается топливу на пути к мотору, как раз и является фильтр грубой очистки. Через подводящий патрубок топливо попадает сначала на распределитель, а через него — в стакан. Если залито горючее низкого качества, то крупные примеси сразу же оседают на нижнюю часть стакана. Более мелкие зёрна осадков задерживаются на сеточке, которая расположена в верхней части устройства. Таким образом и совершается первичная (грубая) очистка горючего от основного количества загрязнений. Далее топливо перегоняется ближе к мотору, проходя предварительно тонкую очистку.

Крупная перфорация позволяет задерживать только объёмные части мусора в солярке

Фильтр тонкой очистки

Этот узел призван устранить из топлива все мельчайшие остатки примесей и загрязнений, которые в нём остались после первичной очистки. Чтобы сделать этот процесс максимально качественным, на КАМАЗах Евро-3 и 4 устанавливают фильтрующие элементы следующего строения:

• металлический корпус;
• пробка для слива;
• центральный стержень;
• «стакан» — внутренний корпус;
• уплотнительные резинки;
• фильтрующий элемент;
• крышка в верхней части устройства;
• клапан на слив.

Топливо прогоняется по стакану, поступая на чувствительные мембраны фильтра. На этих мембранах оседает практически всё количество мельчайших осадочных примесей. После ФТО топливо поступает в двигатель.

Изделие имеет уменьшенные размеры и внутреннюю перфорацию меньшего диаметра

Где расположены фильтрующие элементы на КАМАЗе

ФГО монтируется на топливной магистрали с левой стороны кузова. Это обусловлено тем, что и бак располагается с этой же стороны. В силу того, что фильтр грубой очистки — это первый узел на пути следования топлива из бака к двигателю, такое расположение вполне оправданно конструктивно.

ФГО монтируется над бензобаком сразу же за кабиной

Фильтр тонкой очистки размещается на КАМАЗе непосредственно у двигателя, с правой задней его части. Сразу же после очистки топливо попадает в цилиндры мотора и используется для создания топливовоздушной смеси.

ФТО нужно искать непосредственно рядом с двигателем
