Двигатель
Всего на «Волгу» 3110 с завода штатно устанавливалось три типа двигателей:
- Карбюраторный ЗМЗ 402 (или дефорсированный ЗМЗ 4021);
- ЗМЗ 406 инжектор;
- Дизель ГАЗ 560 (турбированная версия ГАЗ 5601).
Дизельным ГАЗ 560 по лицензии «Штайер» машины практически не комплектовались (не более 200 авто в год). С самого начала выпуска в основном производились «Волги» с уже хорошо проверенным временем мотором ЗМЗ 402. Покупатели к новому ЗМЗ 406 относились с опаской, и машины, укомплектованные им, брали неохотно.
Схема устройства двигателя ЗМЗ 406
Преимущества и недостатки двигателей
ЗМЗ 402 по сути являлся модернизированным двигателем ЗМЗ 24, конструктивно он был одинаков со своим предшественником. К концу 90-х годов мотор уже морально устарел и имел свои недостатки:
- Обладал низким КПД;
- Имел слабую динамику.
Автомобили с 402-ым ДВС расходовали много топлива, особенно на больших нагрузках и высокой скорости. Проблемы часто возникали и с расходом масла – оно текло с заднего коренного сальника, происходил угар через поршневые кольца. «Синтетику» или полусинтетику» в картер двигателя заливать было нельзя – расход только увеличивался, при этом такое масло было дороже минерального. От плохого масла на всех деталях ДВС образовывался нагар.
Но у ЗМЗ 402 были и свои преимущества:
- простота в ремонте;
- невысокая стоимость запчастей;
- доступность деталей, их можно было купить чуть ли не в любом автомагазине.
Пришедший на смену 402-ому ЗМЗ 406 многих пугал своей сложностью, но у него были и свои преимущества. Мотор обладал достаточно большой мощностью, имел хорошую динамику.
Значительный недостаток ЗМЗ 406 – перегрев из-за несовершенной системы охлаждения. Часто по этой причине из строя выходила головка блока цилиндров, а стоимость у этой детали довольно высокая. Детали ЗМЗ 406 не отличались завидным качеством, периодически попадался брак, ресурс некоторых запчастей был ограничен.
Готовый к установке двигатель ЗМЗ 406
Не очень удачной получилась задумка с дизелем ГАЗ 560. Сам по себе мотор очень хороший:
- высокий КПД;
- быстрый разгон, особенно с интеркулером;
- низкий расход топлива.
Но из-за недостатков в 2008 году Горьковский автозавод отказался от дизельного мотора по австрийской лицензии и снял его с производства. Мотор не приобрел большой популярности, на это был ряд причин:
- сложность в ремонте;
- высокая стоимость и дефицит запчастей;
- повышенные требования к качеству топлива.
Отличие ГАЗ 3110 от ГАЗ 31029
Хотя автомобиль ГАЗ 3110 и считался новой моделью, внешне новая «Волга» сильно напоминала предыдущую марку. Габариты машины оставались такими же, не изменились передние крылья и бампер, двери, практически таким же остался и сам кузов. Но все же новшеств добавилось много.
Пример модификации Волги ГАЗ 31029
- Другой капот;
- Более округлая крыша;
- Другая форма задних крыльев и крышки багажника;
- Измененный задний бампер.
Передние фары оставались такими же, зато задние фонари имели абсолютно другую форму. Колеса на новой «Волге» 3110 уже были 15-ого радиуса в отличие от R14 на авто 31029. Панель приборов стала совсем другой, более современной и качественной. Пластик панели мог быть серым или черным – других цветов заводом не предусматривалось. Сменилось рулевое колесо – оно стало более компактным. Между передними сиденьями в салоне появился подлокотник с мини-баром для хранения различной мелочи.
На машину ГАЗ 3110 теперь стал устанавливаться неразъемный задний мост собственной конструкции, а вот карданный вал остался полностью взаимозаменяемый с валом 31029.
Задний мост от газ 3110
Двигатель ЗМЗ 402мотор ЗМЗ 406
На передней подвеске «Волги» 3110 появились дисковые тормоза в отличие от барабанов 31029. Изменились поворотные кулаки, на ступицах колеса стали крепиться не гайками, а колесными болтами. Но на первых выпусках ГАЗ 3110 также была традиционная для «Волги» шкворневая передняя подвеска. На задней подвеске стояли те же рессоры – они не претерпели никаких изменений.
Модификация ГАЗ 31105
Первая модель ГАЗ 31105 сошла с конвейера Горьковского автозавода в 2004 году. До сих пор нет единого мнения: то ли считать 31105 новой моделью, то ли отнести к классу 3110. Но сути «сто пятая» является глубоко модернизированным вариантом «десятки».
Какие же основные усовершенствования появились на новой «Волге»:
- изменился внешний вид передней части авто:
Внешний вид кузова Волги 3110
- фары приобрели каплевидную формы;
- изменилась решетка радиатора и форма капота;
- установлены другие передние крылья;
- модернизированы бампера;
- сменились зеркала, они стали более объемными.
Был модернизирован салон. В нем появился новый блок управления отопителем. Эта деталь была очень дорогая и ценная, поэтому нередко злоумышленники похищали ее из авто;
На задней подвеске появился стабилизатор. Правда, еще на последних выпусках 3110 он уже стал появляться в конструкции машины;
На крышке багажника применили замок нового образца;
Передняя подвеска стала бесшкворневой, вместе шкворней применили шаровые опоры;
Появились новые двери. Внешне они мало чем отличались от старых дверей, но на них стали устанавливаться новые наружные дверные ручки. Посадочные места под ручки имели другую форму, и поэтому взаимозаменяемости у дверей 3110 и 31105 не было.
Еще целый ряд изменений и доработок внесли заводчане в 2007 году. На машине установили регулируемую рулевую колонку типа 3111, изменилась панель приборов. «Волгу» оснастили штатными электрическими стеклоподъемниками, сменили дизайн задних фонарей. Претерпела изменения решетка радиатора системы охлаждения , был доработан салон. С 2008 года в модельный ряд двигателей добавился мотор ЗМЗ 405.25.
Но, к сожалению, последний модернизированный вариант производился заводом недолго – летом 2009 года конвейер «Волги» был полностью демонтирован, и производство моделей прекратилось.
Модификация автомобиля такси на базе Волги 3110
Одинаковые детали с ГАЗ 31029
На «Волгах» ГАЗовцы соблюдали интересную традицию – на новую модель многие агрегаты переходили со старой марки, и для пользователей авто начиналась интересная игра – угадай, какие изменения произошли в новой машине. Можно начать с того, какие детали на газ 3110 перешли с 31029. На «десятке» остались точно такие же двери, причем, в сборе. Даже внутренние обшивки на 3110 первых образцов имели такую же форму, и только несколько позднее стали устанавливаться объемные обивки дверей.
Габаритные размеры Волги 3110
Интересно, что первые выпуски 3110 оснащались «четырехступкой». То же самое можно сказать и о заднем мосте. Вроде бы он новый, но редуктор заднего моста совершенно одинаковый с 31029, и карданный вал один в один подходил от 31029 на 3110.
Так выглядит карданный вал для Волги 3110
Возможные неисправности и способы их устранения
Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.
Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.
Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).
Задний мост
В отличие от ГАЗ 31029, новая модель 3110 получила модернизированный задний мост. Об отличиях здесь стоит рассказать немного подробнее.
Задний мост ГАЗ 3110 с пружинами
Так вот, «десятая Волга» получила задний мост с такой же главной парой (3,9) и практически с таким же корпусом («чулком»).
На 3110 уже стояли «пятнадцатые» колеса, и даже посадочные места под них на полуосях были другие. На более поздних модификациях газ 31105 в качестве силового агрегата устанавливался двигатель «Крайслер» объемом 2,4 л.
Так выглядит двигатель Крайслер для Волги 3110
Многих хозяев 3110 заинтересовала более скоростная пара 43/12. Но вот целесообразность ее установки все же вызывает сомнения. Все зависит от двигателя. Для ЗМЗ 406 еще есть какой-то смысл замены, для мотора ЗМЗ 402 такая модернизация не имеет никакого смысла – ДВС такой мост не «вытянет».
Сцепление
Сцепление на двигателях ЗМЗ 402 и ЗМЗ 406 разное, и взаимозаменяемости у него нет, хотя ведомый диск сцепления от 402 и подходит на 406. На первых выпусках ЗМЗ 406 устанавливался диск от мотора ЗМЗ 402, но он меньше по диаметру накладок. Ресурс его не превышал более 30 тыс. км пробега, поэтому автозавод разработал специально для ЗМЗ 406 новый усиленный диск, способный переносить значительные нагрузки.
В отличие от лапковой корзины сцепления ЗМЗ 402, на ДВС ЗМЗ 406 устанавливается лепестковая корзина сцепления. Такая конструкция позволяет производить плавный выжим, при этом сам ведущий диск сцепления (корзина) не нуждается в регулировках.

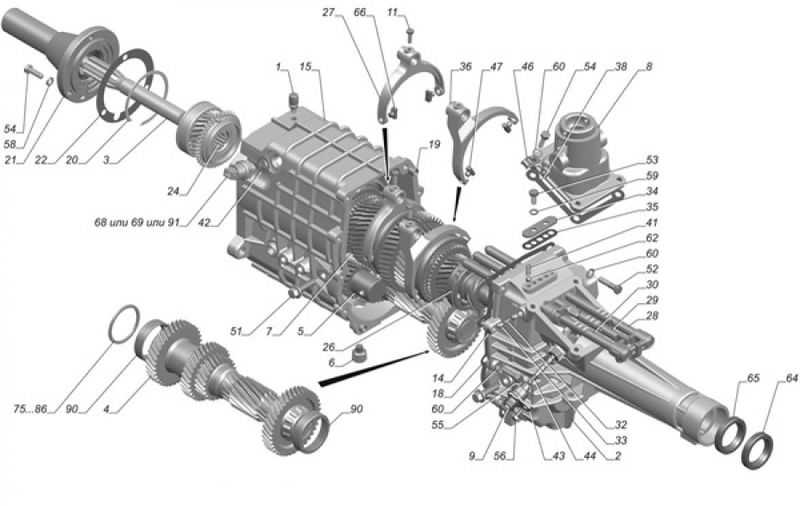

Чертеж коробка 5-ступенчатая ГАЗ-3110
Астраханский государственный технический университет, Кафедра Автомобильный транспорт Сборочный чертеж МКПП ГАЗ 3110
Пятиступенчатая коробка переключения передач (КПП) автомобиля ГАЗ-3110 «Волга». Сборочный чертеж + спецификация
Технические характеристики КПП: Модель: ГАЗ-31105; Тип: трехвальная; Число переменныйх передач: 5; Передаточные числа передач: первая — 3,786; вторая — 2,188; третья — 1,304; четвертая — 1,00 (прямая); пятая — 0,794; задний ход (реверс редуктор) — 3,28; Масса без заправленного смазочного материала, кг: 32; Заправочный объем, л: 1,2; Передаточное число привода спидометра: 2; Передаточное число рычага переключения (кинематическое): 5,5.
Состав: Пятиступенчатая коробка переключения передач (КПП) автомобиля ГАЗ-3110 «Волга». Сборочный чертеж + спецификация
