Как поменять гур

Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

• В – ребро на верхней крышке;
• С – риска на торце винта;

1. картер;
2. винт с шариковой гайкой;
3. вал-сектор;
4. пробка заливного отверстия;
5. регулировочные прокладки;
6. гайка;
7. болт;
8. вилка;
9. крышка;
10. клин;
11. уплотнитель рулевого вала;
12. карданный вал;
13. уплотнительное кольцо;
14. стопорное кольцо;
15. наружное кольцо подшипника вала-сектора;
16. уплотнитель вала-сектора;
17. крышка;
18. сошка;
19. боковая крышка;
20. пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

1. вилка карданного вала;
2. клин;
3. гайки;
4. упорная шайба;
5. верхний кожух;
6. выключатель зажигания;
7. нижний кожух;
8. гайки;
9. рулевое колесо;
10. болт;
11. рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

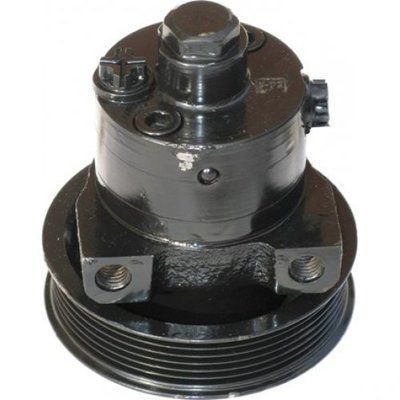

Снятие насоса гидроусилителя (ШНКФ453471.105-40)

Работаем на смотровой яме.
Снимаем брызговик двигателя (см. раздел «Снятие брызговика двигателя).
Сливаем масло из системы гидроусилителя (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).
Снимаем ремень привода вспомогательных агрегатов (см. раздел «5.1.2. Привод вспомогательного оборудования»).

Отверткой или ключом «на 8» ослабляем хомут крепления всасывающего шланга к бачку (радиатор для наглядности снят).

Снимаем шланг с патрубка бачка.

Ключом «на 17» отворачиваем два болта крепления насоса к кронштейну.

Снимаем насос со шлангами и вынимаем верхний болт его крепления из отверстия кронштейна.
Нижний болт можно вынуть, только сняв кронштейн с двигателя.
Сливаем из насоса остатки масла, вращая его шкив в обе стороны.

Зажав корпус насоса в тиски, ключом «на 17» отворачиваем штуцер нагнетательного шланга…

…и снимаем шланг.

Ключом «на 22» отворачиваем болт-штуцер подводящего шланга…

…и снимаем шланг. Соединительная муфта шланга уплотнена двумя медными шайбами (шайба со стороны насоса – толще).
Устанавливаем насос в обратной последовательности, после чего заливаем масло и прокачиваем систему.

Как поменять насос

Разборку насоса и демонтаж ГУРа необходимо выполнять согласно инструкции. Далее я рекомендую очистить его от грязи и осмотреть с целью выявления причин неисправности.
Зачастую причиной поломки является выработка во внутренней полости корпуса насоса. Визуально она воспринимается как ступенька. Справиться с дефектом можно при помощи дрели с насадкой. Однако могут возникнуть сложности, если попалась не разборная модель насоса, у которой нет ни стопорных колец, ни крышек.

Хомуты крепления патрубков к бачку я сломал, поскольку в моем случае хомуты оказались одноразовыми. После чего я слил остатки жидкости из бачка. При вторичном его использовании обязательно стоит заглянуть внутрь и проверить чистоту находящейся там сетки. При необходимости бачок следует промыть либо купить новый, поскольку стоимость его невысока. На этом прочистка системы не завершается. Все внутренности желательно прочистить сжатым воздухом под давлением атмосфер восемь. После этого отсоединяется хомут патрубка насоса.

Тефлоновые прокладки долговечные, однако на фланцах трубок с высоким давлением их стоит заменить на новые. Даже в комфортных условиях – гараж, яма – у меня замена насоса отняла около трех часов работы. В целом же, работа по замене насоса занимает около шести часов аккуратной работы. Если конструкция насоса позволяет произвести его ремонт, то особое место занимает выпрессовка шкива и сальника. Но с целью экономии времени и усилий лучше заменить его на новый. При невозможности замены придется напрессовать новый шкив на вал нового насоса. Закрепляется конструкция винтом с гайкой. Вал насоса имеет внутри резьбу М6. Чтобы на вал надеть фланец, его необходимо предварительно нагреть. После охлаждения он плотно сядет на валу. Внутри насоса подшипник ГУРа закрепляется загнутым краем.

Установка ГУРа осуществляется в обратном порядке. Натяжку ремня я осуществлял при помощи конуса. Иногда для этих целей применяется специальное жестяное приспособление. Либо возможен другой вариант, когда крепление ГУРа не затягивается полностью и на шкив свободно надевается ремень. Только после этого уже вся конструкция закрепляется с необходимой степенью натяжки ремня.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Ремонтные работы

Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

• ключи и головки;
• съемник для стопорных колец;
• большой шприц и емкость для откачивания жидкости из бачка;
• мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Демонтаж и осмотр насоса и поиск проблем

Сначала нужно демонтировать насос ГУР. Затем провести разборку и осмотреть каждую составляющую агрегата на предмет повреждений, после чего устранить их. Если неисправность нельзя будет исправить, то из следующего пункта вы узнаете как заменить насос, демонтировав его и установив новый.

Как демонтировать насос?

Отсоединение насоса ГУР и его разборка – процесс кропотливый, поэтому первое, что нужно сделать, это отвести на этот процесс побольше времени и запастись нервами.

Список действий при проведении непосредственного демонтажа:

1. Сливаем всю жидкость, вооружившись шприцем и емкостью.
2. Отсоединяем шланг, идущий от бачка к насосу.
3. Откручиваем полностью стопорную гайку натяжителя и снимаем ремень.
4. Отсоединяем шланг высокого давления.
5. Снимаем насос и очищаем его от грязи водой и тряпкой.
6. Кладем на заранее подготовленное чистое место.

На этом процесс извлечения насоса из системы ГУР завершен и можно переходить к стадии его разборки и осмотра.

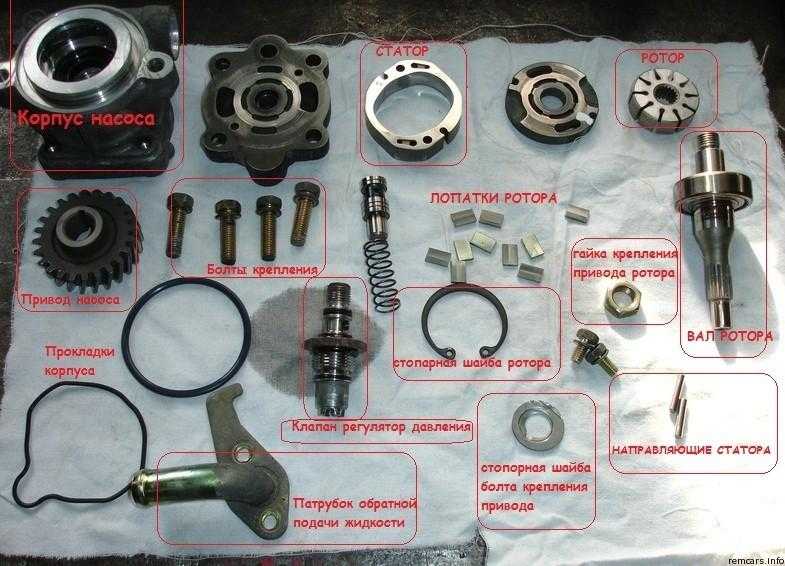

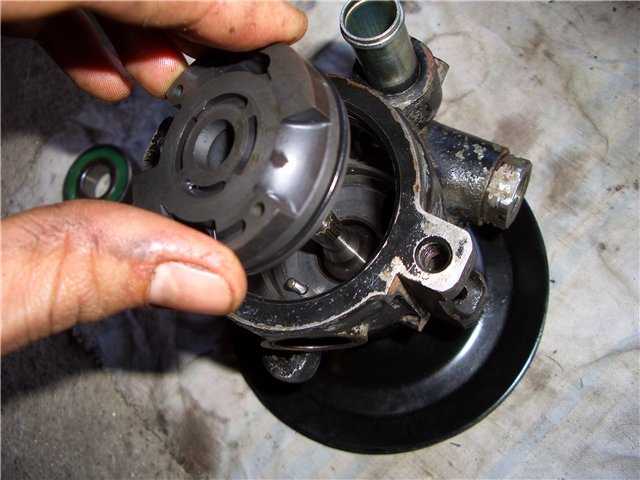

Как разобрать насос?

1. Демонтировать стопорное кольцо подшипника съемником.
2. Отвинтить крепящие болты с задней крышки.
3. Снять ее, поддев маленькой отверткой, но так, чтобы лопатки ротора не выпали. Чтобы полностью контролировать процесс необходимо запоминать очередность разборки. Это можно делать при помощи камеры или определить для каждой запчасти отдельное место с пометкой в какой очередности снимались детали.
4. Отдельно снять лопасти.
5. Вытащить пластину и находящиеся под ней детали.
6. Аккуратно выбить вал.
7. Выдавить подшипник.

Осмотр всех деталей, поиск и устранение проблем

Это третья стадия, на которой нужно определить, где и что случилось с насосом. Для этого следует:

• очистить все детали тряпкой и внимательно осмотреть каждую;
• устранить все дефекты и шероховатости;
• сменить ремкомплект, если старый пришел в негодность;
• то же самое проделать с подшипником, если дело в нем.

Если замечены заусеницы и шероховатости, которые появляются в результате износа, устраняем их наждачной бумагой. Полировка позволяет убрать зазоры между деталями и восстановить герметичность. Она также применяется в качестве профилактической меры для поддержания чистоты и рабочего состояния насоса.

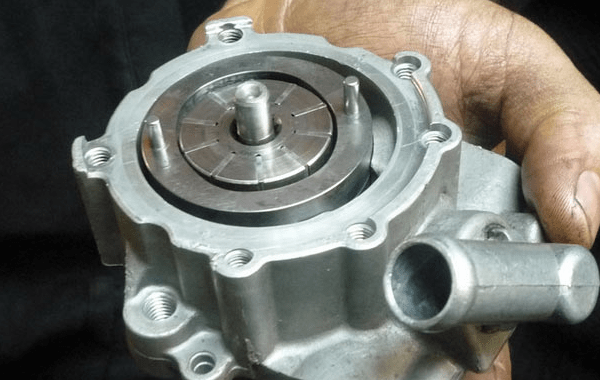

Отдельное внимание стоит уделить ротору и отполировать его как следует, если есть заусеницы. Сделать это проблематично, так как нужна хорошая сноровка

Здесь, помимо наждачной бумаги, поможет маленькая отвертка, обернув вокруг которой лист наждачки, вы сможете забраться в “самые труднодоступные места”.

Подытоживая все сказанное, после разборки ремонт проводиться несколькими способами в зависимости от поломки. Это: замена подшипника; замена ремкомплекта; удаление заусенцев, шероховатостей и неровностей; полная очистка насоса от элементов износа и отработки.

Сборка и монтаж насоса в автомобиль производится в обратном порядке. Когда процесс установки завершен используйте информацию из последнего пункта, и вам еще очень долго не придется повторять процедуру, которой посвящена эта статья.

Не забывайте, чторемонт насоса гидроусилителя руля своими руками может привести к дополнительной поломке

Поэтому проводя данную процедуру нужно делать все с максимальной осторожностью, чтобы не усугубить и не сломать насос окончательно

Как отремонтировать гидроусилитель на Газели

В основном, ломается насос гидроусилителя, однако есть и другие неисправности:

• Износ или плохое натяжение приводного ремня. При износе — замена, а натяжение нужно просто отрегулировать.

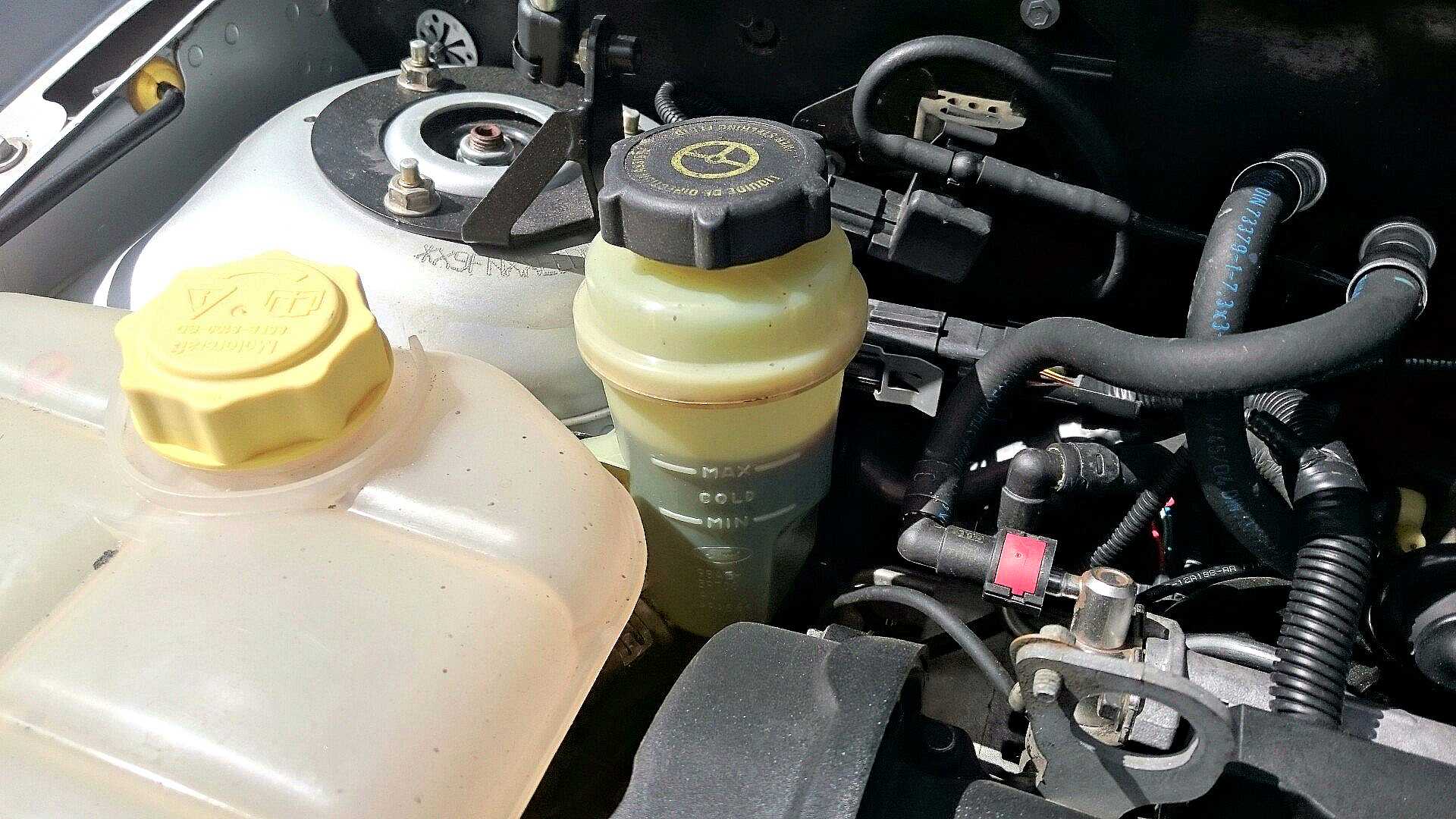

• Низкий уровень масла в гидроусилителе. Решается добавкой в него масла, и устранением утечки, при наличии таковой. Заменой шлангов, если необходимо.
• Низкое давление в системе может быть вызвано забитым фильтром, воздушной пробкой или поломкой насоса. Решается в порядке сложности ремонта. Сначала замена фильтра и прокачка системы. Если ситуация не улучшилась — ремонт насоса.
• Механическая поломка элементов насоса или рулевого управления, может сопровождаться скрипом и прочими посторонними звуками. Тут дело серьезная, нужна будет полная диагностика и ремонт.

Ремонт насоса

Наиболее крупной неприятностью является поломка насоса, это сердце механизма. Перед ремонтом, необходимо приобрести ремонтный комплект. Продается такой комплект практически в любом специализированном магазине. Только посмотрите в руководстве автомобиля марку и модель вашего ГУР, иначе можете приобрести не тот комплект.

Завоздушило гидроусилитель руля

1.Вывесить передние колеса, поддомкратив переднюю часть автомобиля (чтобы снизить нагрузку на усилитель и облегчить прокачку) 2.Отсоединить возвратный шланг 3.Слить жидкость из бачка ГУР через штуцер возвратного шланга 4.Снять и промыть бачок рабочей жидкости ГУР 5.Установить бачок. Возвратный шланг не подсоединять, а отвести в какую-либо емкость (через него далее будет идти слив) 6.Запустить двигатель и на холостом ходу выкрутить руль до упора 7.Полностью слить жидкость из системы 8.Заглушить двигатель 9.Залить в бачок соответствующую рабочую жидкость. Рекомендуется – ATF Dexron IID или Dexron III. Использование синтетической ATF, возможно, имеет смысл при значительных отрицательных температурах воздуха и только под личную ответственность владельца. 10.Запустить двигатель и поднять частоту вращения до 1000 об/мин 11.После того, как жидкость потечет из возвратного шланга – заглушить двигатель (всего потребуется порядка 2 секунд работы). Не допускается полная выработка жидкости из бачка. 12.Повторять предыдущие три пункта 4-5 раз, пока весь воздух не будет удален из системы ГУР 13.Подсоединить возвратный шланг к бачку 14.Долить рабочую жидкость до нормального уровня 15.Запустить двигатель и при частоте вращения около 1000 об/мин, многократно выкручивать руль полностью в обе стороны, прокачивая систему, пока не будет достигнута полная равномерность вращения рулевого колеса. Не допускается полная выработка жидкости из бачка. 16.Проверить отсутствие вспенивания жидкости в крайнем положении рулевого колеса. При необходимости, продолжить прокачку. 17.Заглушить двигатель и проверить изменение уровня жидкости по сравнению с работающим ГУР. Если в течение нескольких минут уровень повышается более, чем на 5 мм – повторить прокачку. 18.Установить нормальный уровень рабочей жидкости 19.Через некоторое время повторно проверить систему на завоздушивание и уровень рабочей жидкости

Мне не помогло ГУР все равно воет и при нагрузке руль дергается . Отсюда вывод – насос не в состоянии удержать давление и отправляется на помойку .

странно мне именно её продали как рекомендованую производителем

использование синтетической ATF имеет смысл при значительных отрицательных температурах и под личную ответственность

странно мне именно её продали как рекомендованую производителем

Ничего странного и про производителя не врут, поверьте на слово.Он (производитель) отнес российский рынок к последней категории по климатическим условиям, даже Subaru SuperCoolant с интервалом замены в 220ткм/11лет в России он рекомендует менять как обычный антифриз. Неужели в Прокопьевске нет зимы? Значительный минус (по автомобильным нормам)-это ниже -25град, а это два месяца зимой. Так что все норм.

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

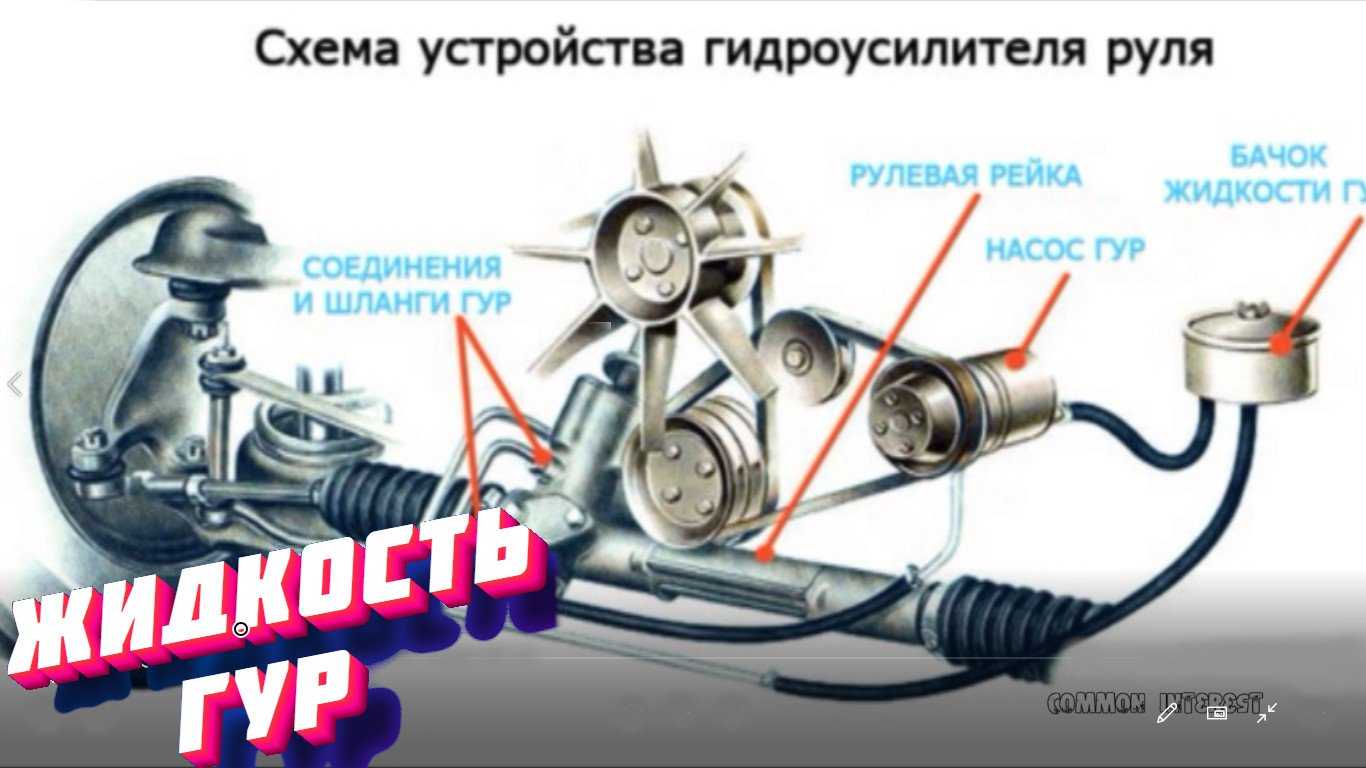

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях.

   В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.

3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит.

   Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»
