Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

• cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
• контакты с плюсом окислились – надо их просто почистить;
• бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
• оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
• контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
• якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

• аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
• замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
• концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

• муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
• износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

• отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
• не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
• вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
• шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

Итак, где же находится реле стартера в автомобиле Нива Шевроле

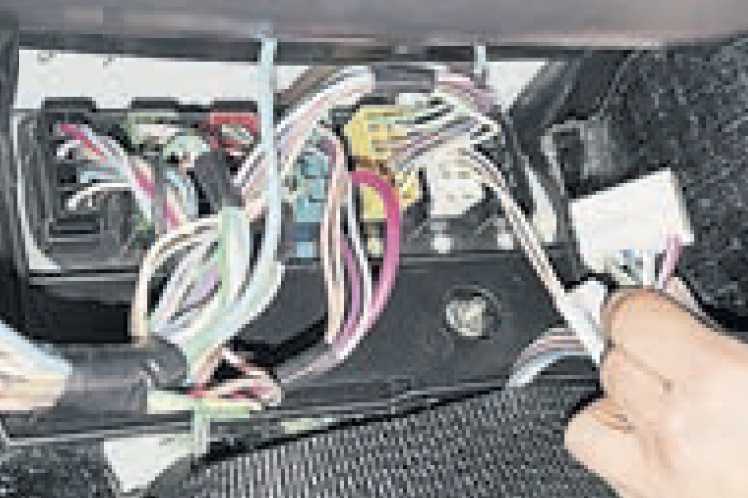

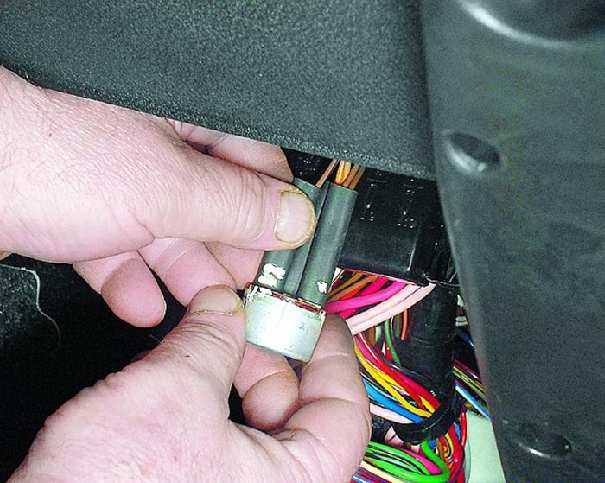

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жуж

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Классический стартер ВАЗ 2131 – это электрический двигатель с помтоянным током, мощность которого составляет 0,5-2кВт. Впуск и отключение осуществляет система пуска, которая представляет собой втягивающее реле. Также в стартере функционирует обгонная муфта с шестерней. Проявление основных дефектов и неисправностей стартерной установки можно услышать на слух, например: слышно как он щелкает.

Перед началом диагностических и ремонтных работ необходимо точно убедиться, что именно стартер вышел из строя. Практика показывает, что около 20% жалоб на стартер оказываются. Мощный источник тока и достаточно мощный управляющий сигнал являются обязательными условиями для запуска стартера.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В Бензиновых двигателях с инжектором устанавливаются изделия, пусковой ток которых примерно равен 150-300 А. Стартеры для дизельных двигателей должны обладать вдвое большим пусковым током.

Алгоритм проверки стартерной установки

• В первую очередь осуществляется проверка напряжения выходных клемм аккумуляторной батареи, которое должно составлять более В. Если полученные показания оказались меньше нормы, то следует произвести зарядку аккумулятора или его замену. При нормальном заряде аккумулятора, необходимо произвести замер напряжения, когда ключ зажигания находится в положении «Пуск». Большое снижения напряжения аккумуляторной батареи, свыше 2-2,5 В, говорит о том, что или АКБ не способен выдать требуемый ток, или стартерная установка вышла из строя. Для точного определения неисправной детали вам необходимо установить 100% рабочий аккумулятор и попробовать запустить автомобиль. Если запуск не происходит – значит, дело в стартере.
• Если резкое снижение напряжения на выходных клеммах АКБ отсутствует, значит необходимо произвести замер напряжения на корпусе двигателя и выходной клеммы, расположенной на втягивающем реле. Если элементы, образующие силовую цепь, окислились или обгарели, показатель напряжения окажется намного меньше напряжения аккумулятора. В данном случае необходимо найти окислившиеся элементы. Если значительные потери напряжения отсутствуют, то необходимо осуществить подачу напряжения, с помощью временного проводника, сечение которого более 1-1,15 мм 2 , на втягивающее реле от «плюса» аккумуляторной батареи. Стоит быть внимательным, в некоторых случаях искрение может привести к взрыву АКБ. Если стартерная установка начала свое нормальное функционирование, значит, неисправность кроется в цепи управления. Отсутствие признаков жизни стартера в данном случае свидетельствует о его неисправности.

Стартер ЗИЛ 130

Дроссельная заслонка — это механизм, запускающий двигатель. Он позволяет вращать коленчатый вал и считается неотъемлемой частью любого современного автомобиля. Питается стартер от аккумулятора, на мощность детали влияет модификация станка.

Маховик и ведущая шестерня должны быть выровнены, чтобы заготовка начала работать. Затем запускают стартер и отсоединяют маховик от ведущей шестерни. Работа стартера довольно мала и недолговечна, и после запуска двигателя он отключается.

Особенности стартера, устанавливаемого на ЗИЛ 130:

Номинальная мощность	1,8 кВт / 2,4 л
Номинальное напряжение	12 В
Количество оборотов анкера в минуту	3400

Неисправности этой детали могут вызвать неудобства и даже аварийную ситуацию в дороге. Чтобы избежать возможных проблем, достаточно постоянно следить за состоянием стартера и при необходимости ремонтировать его. Для этого водитель должен ознакомиться с типичными «болезнями» стартеров, устанавливаемых на ЗИЛ 130.

Видео:Замена стартера на #ЗИЛ 131Скачать

Схема реле и предохранителей ВАЗ 2110

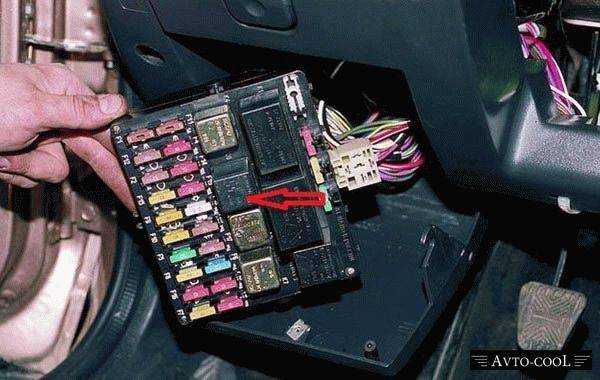

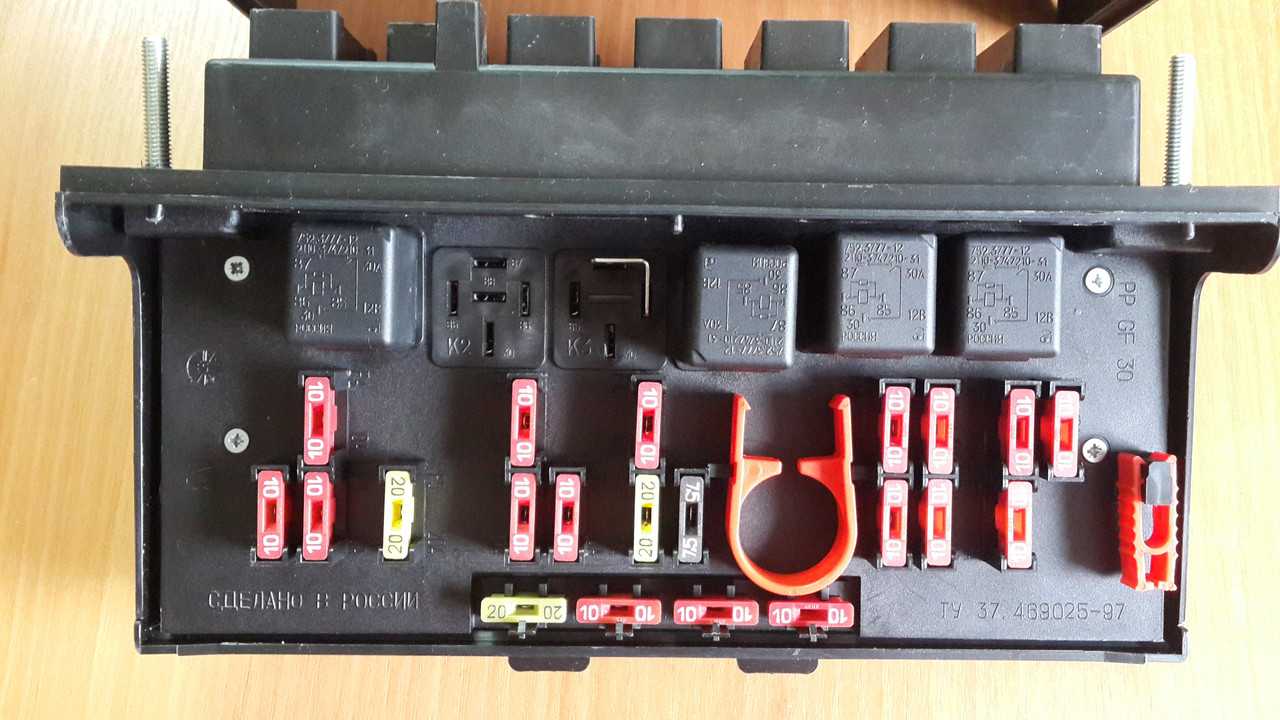

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

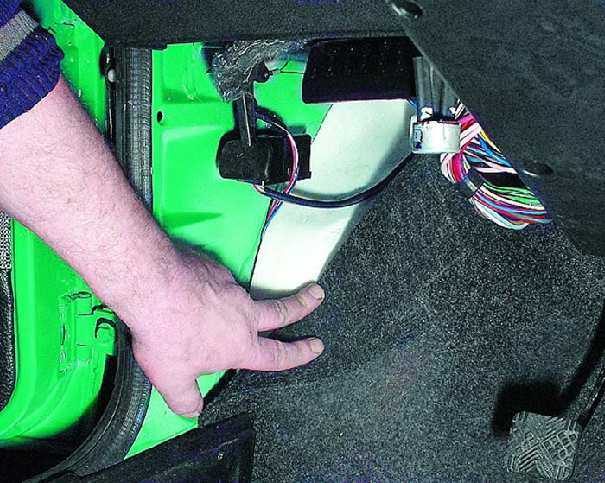

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

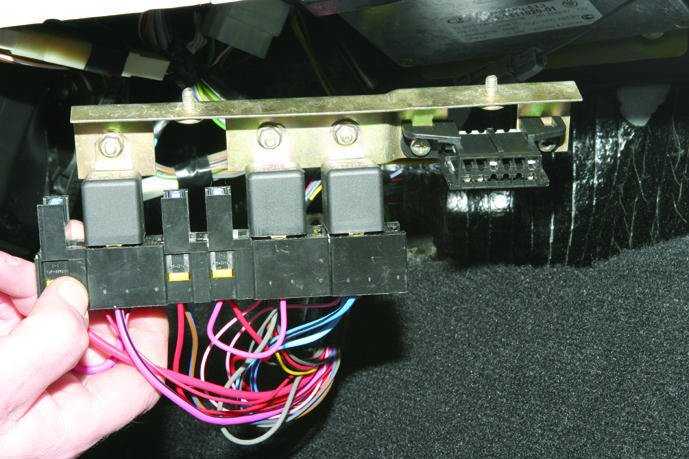

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

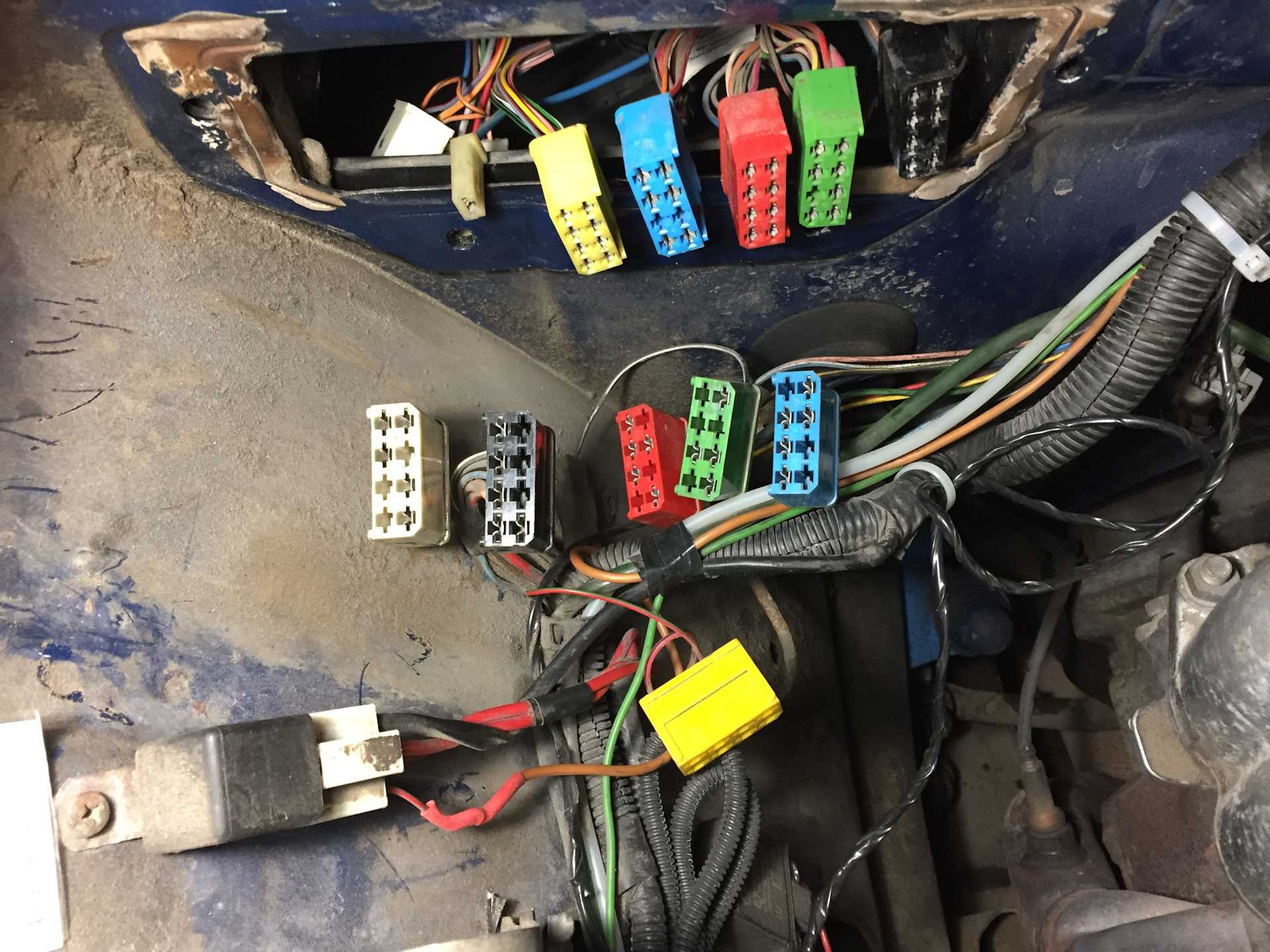

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

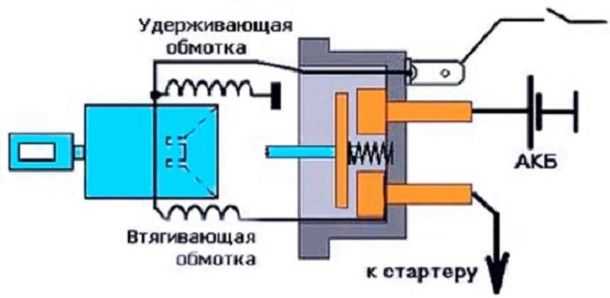

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

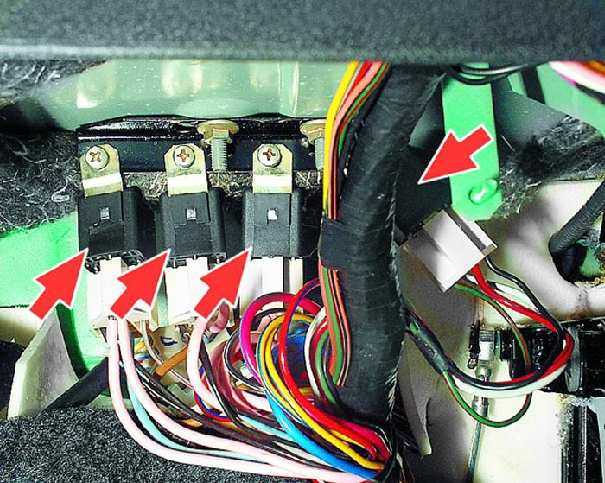

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Как проверить и заменить реле зажигания ВАЗ 2107

Чтобы проверить и заменить реле зажигания, понадобится:

• шлицевая отвертка;
• крестовая отвертка;
• ключ на 10.

Начинать надо с демонтажа щитка приборов. Перед началом работ следует отсоединить минусовый провод от аккумулятора. Для снятия приборного щитка необходимо выполнить такие действия:

• шлицевой отверткой разжать фиксаторы рукояток регулировки системы отопления;
• снять рукоятки с рычагов;
• вынуть сопла центрального воздуховода, поддев их отверткой;
• вытащить переключатель режимов работы двигателя отопителя;
• снять наконечники проводов с переключателя;
• вытащить заглушку самореза, поддев ее отверткой;
• выкрутить саморез крепления щитка приборов при помощи крестообразной отвертки;
• открутить гайку крепления ручки сброса суточного пробега;
• утопить ручку внутрь панели приборов;
• извлечь правый край приборного щитка;
• открутить гайку, крепящую тросик привода спидометра;
• отсоединить шланг от штуцера эконометра;

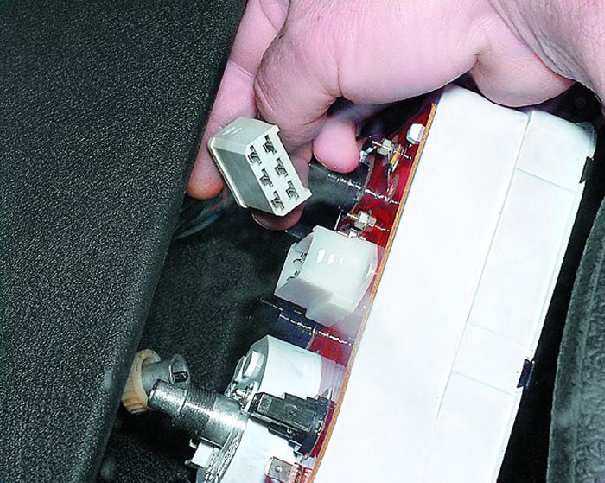

• отсоединить колодки проводов от комбинации приборов;
• снять приборный щиток.

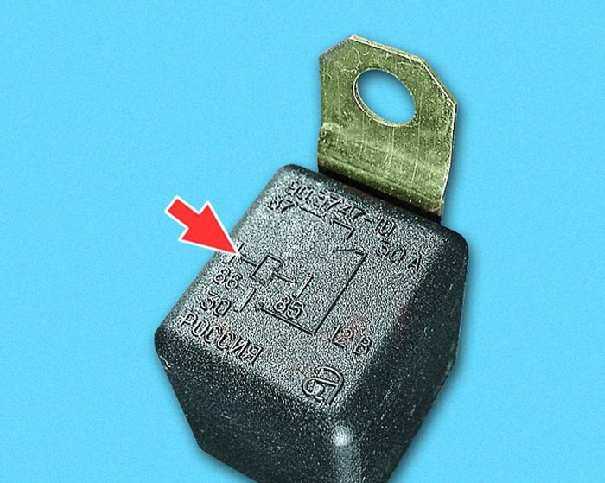

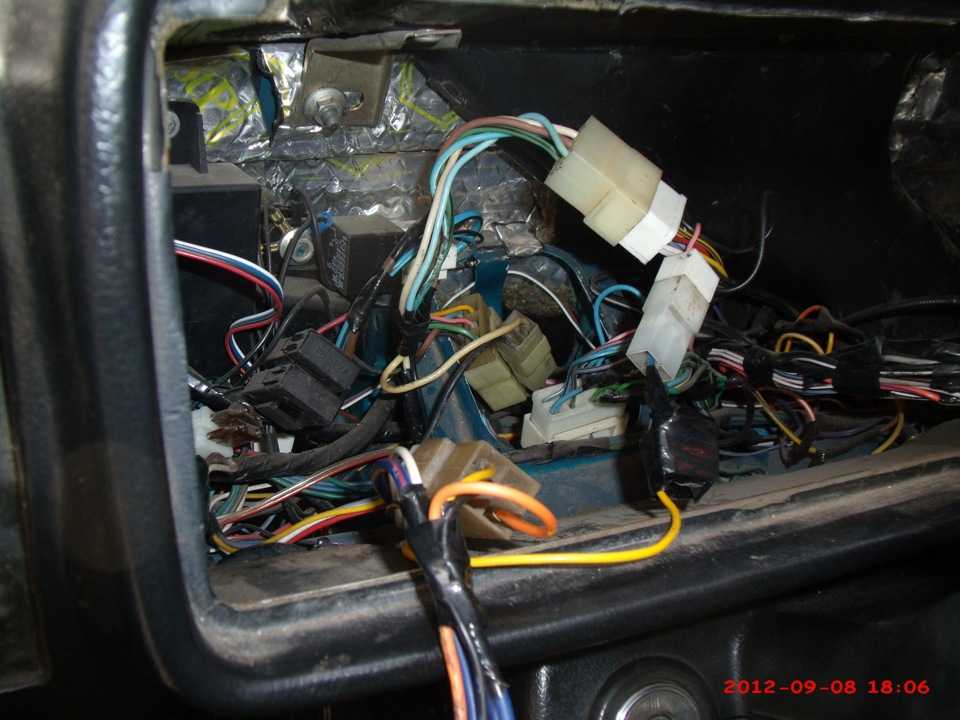

Реле зажигания закреплено на кронштейне, находящимся под приборным щитком. Чтобы снять реле, необходимо ключом на 10 открутить гайку, притягивающую его к кронштейну. Для проверки работоспособности реле необходим мультиметр или лампа-индикатор, Протестировать работу реле можно непосредственно на автомобиле или же запитав его от автономного источника 12 вольт. При подаче напряжения на выводы 85 и 86 реле должны замыкаться контакты между 30 и 87 выводами. Если этого не происходит, необходима замена реле зажигания ВАЗ 2107. Делается это так:

• открутить гайку крепления;
• отсоединить колодку проводов от реле зажигания;
• установить новое реле;
• присоединить колодку проводов;
• закрепить реле гайкой.

После замены реле необходимо установить на место приборную панель. Для этого следует выполнить такие действия:

• подключить колодки проводов к приборному щитку;
• прикрутить гайку крепления троса привода спидометра;
• надеть шланг на эконометр;
• вставить комбинацию приборов на место и надавить на нее, чтобы зафиксировались защелки;
• закрепить ручку сброса суточного пробега;
• закрутить саморез крепления щитка приборов;
• закрыть саморез заглушкой;
• подключить провода к переключателю режимов работы отопителя;
• защелкнуть переключатель на штатном месте;
• установить сопла центрального воздуховода системы отопления и вентиляции;
• установить рукоятки регулировки режимов отопления и вентиляции.

На этом замена реле зажигания ВАЗ 2107 закончена. Можно подсоединить провод массы к аккумулятору и проверить работоспособность системы зажигания.

• Замена воздушного фильтра ваз 2115



• Замена сальника ниссан максима а32



• Замена радиатора сузуки лиана



• Замена масла в двигателе 406 газель



• Замена грм тойота клюгер

Замена предохранителей в монтажном блоке

Открываем крышку монтажного блока.

Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.

В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.

Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.

Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.

При отсутствии съемника предохранитель и реле можно извлечь пассатижами.

Замена дополнительного предохранителя очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.

Они установлены на питающих проводах рядом с моторедукторами.

Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя

Замена предохранителей цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.

Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника

Вынимаем из панели корпус предохранителя

Отворачиваем его крышку и заменяем перегревший предохранитель

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем! Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8. Я решил ставить болт на 8 заместо 6. Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей , а не сразу на

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Контактную пластину тоже решил почистить.

Начал собирать обратно.

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Не забудьте надеть уплотнительную резинку.

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Это интересно: Замена подушек двигателя ВАЗ 2107

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!

Как добраться до реле

Процесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто. Чтобы снять втягивающее, следуйте инструкции:

1. Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
2. Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
3. К втягивающему ведет несколько проводов, отсоедините их.
4. Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
5. Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
6. Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.

Проверка и замена реле ВАЗ 1111

	Вам потребуются
ключ «на 8» отвертка

Перед началом работы

Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1.

	Реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения установлены на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности снят.
	Все перечисленные реле одного типа – 90.3747-10.
	Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения контактов) нанесена на крышке корпуса.
	Для проверки реле подключите его согласно схеме к внешнему источнику питания напряжением 12 В (например, к аккумуляторной батарее). При исправном реле лампа должна загореться. Если лампа не загорается, замените реле.

	Реле контрольной лампы стояночного тормоза типа РС-492 расположено под панелью приборов слева от рулевой колонки.
	Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена на крышке корпуса.

	Вам потребуется

	Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой боковины кузова.
	Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена на крышке корпуса.

Порядок выполнения

1. Отверните винт крепления и снимите реле с кронштейна кузова. 2. Выньте реле из соединительной колодки. 3. Установите новое реле на соединительную колодку и закрепите его на кронштейне винтом. 4. Реле включения зажигания (типа 90.3747-10) расположено под панелью приборов справа от рулевой колонки. Для его замены выполните операции 2 и 3.

5. Нанесите маркировку на провода и крышку корпуса реле. 6. Отсоедините наконечники проводов от реле и снимите его. 7. Установку реле проводите в последовательности, обратной снятию.

8. Подденьте отверткой два пистона крепления обивки (показан один) и… 9. …снимите обивку боковины кузова. 10. Отогните коврик пола в сторону и… 11. …отверните два винта крепления реле к боковине кузова. 12. Снимите реле с боковины кузова. 13. Разъедините соединительную колодку проводов, идущих к реле (под панелью приборов), и снимите реле с автомобиля. Установку реле выполняйте в порядке, обратном снятию.

	Вам потребуется

	Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова.
	Маркировка реле нанесена на крышке его корпуса.

14. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и… 15. …выньте комбинацию из панели приборов. 16. Отверните гайку крепления троса спидометра и… 17. …отсоедините трос спидометра от комбинации приборов. 18. Промаркируйте колодки и разъемы проводов. 19. Отсоедините колодки от комбинации приборов и снимите комбинацию. 20. Отверните гайку крепления реле и снимите реле со шпильки передка кузова. 21. Отсоедините реле от колодки проводов (показана стрелкой). Установку реле выполняйте в порядке, обратном снятию.

Видео про «Проверка и замена реле» для ВАЗ 1111

https://youtube.com/watch?v=8rfdO2tGcCc

Как проверить реле стеклоочистителя ВАЗ классика. РС 514 .

https://youtube.com/watch?v=kllKsQkr6gk

Реле стартера. Ока

https://youtube.com/watch?v=rqnDcVq4DZY

Стартер не работает от ключа на ВАЗ 2110; 11; 12. В чём причина и как её устранить. 2 часть.

Разборка стартера

Для проверки всех компонентов системы на наличие дефектов рекомендуется разобрать стартер:

• Откручиваем гайки для отключения реле стартера. Также снимаем винты, которыми крепится кожух. Снимаем обертку.
• Откручиваем винты крепления крышки стартера к вилке реле, снимаем само реле. Вынимаем кисти из щеткодержателя.
• Снимаем рулевые тяги, отсоединяем щеткодержатели от изолированных щеток, затем снимаем крышку.
• Заранее сняв корпус, откручиваем гайку, удерживающую ось рычага.
• Сдвиньте упорное кольцо вправо, снимите стопорное кольцо с вала с помощью отвертки. Кроме того, необходимо снять с дерева якорь.
• Для доступа к контактам реле откручиваем гайку от контакта, выходные болты. Снимаем крепеж контактной крышки. Контактный диск, плунжер снимается.

Сборка производится в обратной последовательности. Не забудьте прикрутить все крепления на место. Если вы решили, что деталь не подлежит ремонту, вам нужно будет заказать новое пусковое устройство и установить его. Замена стартера производится в том же порядке, только на место старой детали устанавливается и собирается новая.

Видео:Стартер. Схема запуска автомобиля. Как работает стартер. car starter motor de arranqueСкачать

Как оно работает

Работает устройство следующим образом:

• Аккумулятор подает питание на катушку стартера;
• Катушка действует на якорь за счет воздействия магнитного пола;
• Якорь двигается и сжимает возвратную пружину;
• Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
• Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
• После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.
