Обслуживание тормозной системы КамАЗ: Предохранитель от замерзания КамАЗ

Для заливки спирта и контроля его уровня рукоятку предохранителя нужно опустить в нижнее положение и зафиксировать, повернув на 90°. Затем надо вывинтить пробку со щупом и залить в предохранитель через воронку спирт.

Предохранитель от замерзания КамАЗ

После этого следует закрыть заливное отверстие и, повернув рукоятку на 90°, поднять ее в рабочее положение.

Ежедневно с помощью щупа следует контролировать уровень жидкости. Перед началом заморозков (при сезонном обслуживании) внутренние полости испарителя очищают и промывают.

Регулятор давления предназначен для автоматического регулирования давления в пневматической системе в пределах 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ), а также для защиты агрегатов пневматического привода от загрязнения маслом и. чрезмерного повышения давления при выходе из строя регулирующего устройства. Регулятор давления соединен трубопроводом непосредственно с компрессором; прикреплен двумя болтами к кронштейну.

регулятор давления

Атмосферный вывод регулятора направлен вниз так, чтобы выбрасываемый регулятором конденсат не попадал на другие детали автомобиля.

Система питания воздухом автомобиля Камаз

Устройство и работа аппаратов питаю­щей магистрали

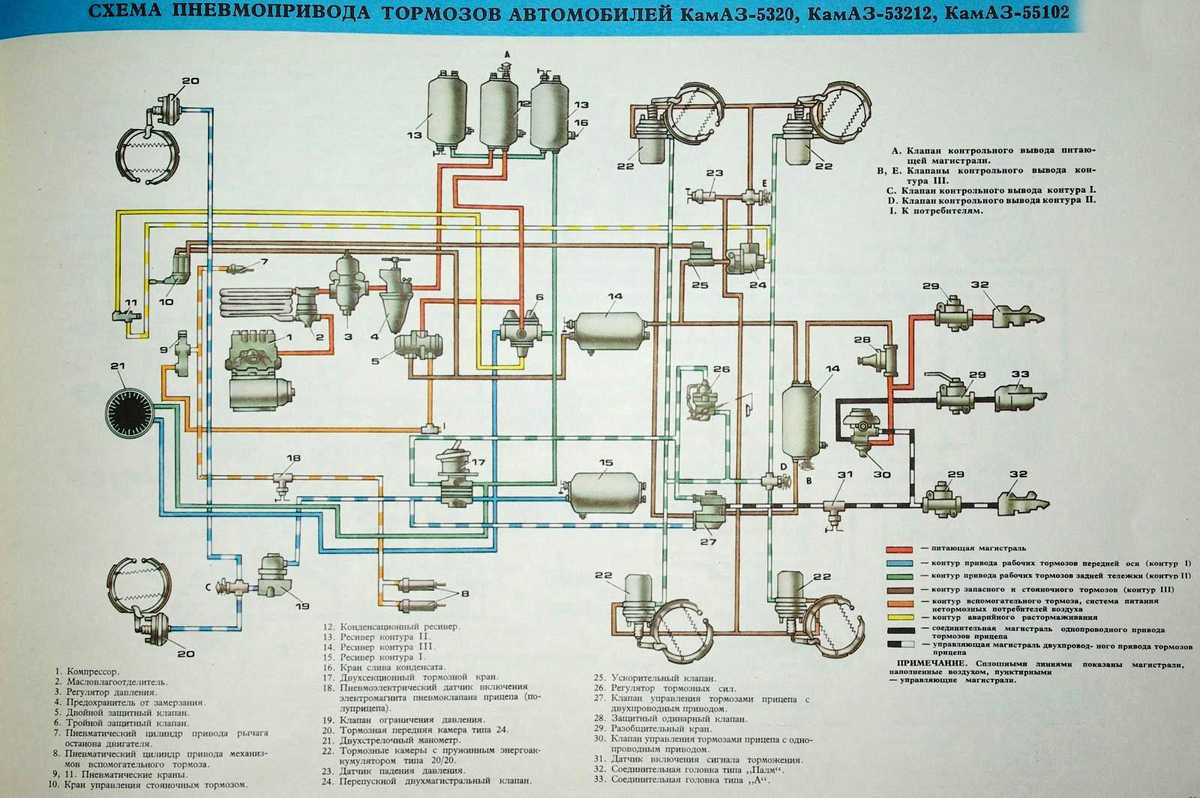

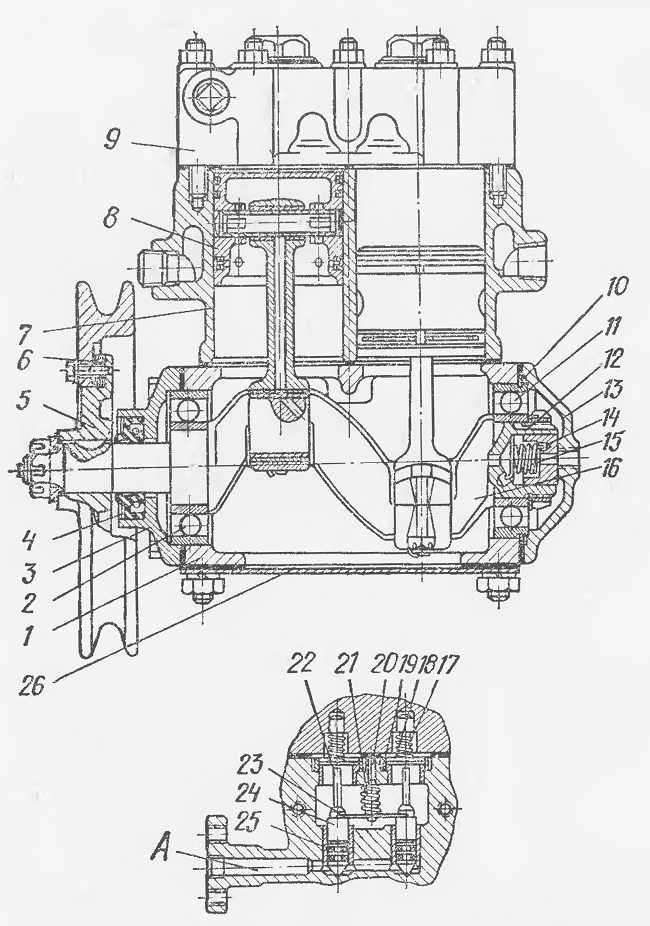

Пневматический привод тормозных механизмов (рис 1) имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 3 давления, предохранитель 4 от замерзания конденсата в сжатом воздухе и конденсационный ресивер 20 составляют часть привода,

из которой очищенный сжатый воздух вод заданным давлением подается в необходимом количестве в остальные части пневмопривода и к другим потребителям сжатого воздуха. Привод разбит на автономные контуры, отделенные один от другого защитными клапанами. Каждый контур действует независимо от других.

Контур 1 привода механизмов рабочей тормозной системы переднего моста включает в себя: часть тройного защитного клапана 6; ресивер 15 объемом 20 л с краном слива конденсата и датчиком 23 падения давления в ресивере, часть двухстрелочного манометра 21; нижнюю секцию двухсекционного тормозного крана 17; клапан контрольного вывода «С»; клапан 19 ограничения давления; две тормозные камеры 20; тормозные механизмы переднего моста; трубопроводы и шланги между этими аппаратами. Кроме того, в контур входит трубопровод, соединяющий нижнюю секцию тормозного крана 17 с клапаном 27 управления тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизмов рабочей тормозной системы задней тележки состоит из части тройного защитного клапана; ресиверов 13 общим объемом 40 л с кранами 16 слива конденсата и датчиком 23 падения давления в ресивере; части двухстрелочного манометра 21; верхней секции двухсекционного тормозного крана 17; клапана контрольного вывода «Д»; автоматического регулятора 26 тормозных сил с упругим элементом; четырех тормозных камер 26 тормозных механизмов. В контур входит также трубопровод, соединяющий верхнюю секцию тормозного крана 17 с клапанами 26 управления тормозными системами прицепа.

Контур III привода механизмов вспомогательной тормозной системы и других потребителей состоит из части двойного защитного клапана 5; пневмокрана 11; двух цилиндров привода заслонок газодинамического тормозного механизма; одного пневмоцилиндра 10 привода рычага останова двигателя, пневмоэлектрического датчика, трубопроводов и шлангов между этими аппаратами. Питание воздухом привода осуществляется из конденсационного ресивера, контрольной лампы падения давления контур не имеет.

От контура IVпривода механизмов вспомогательной тормозной системы сжатый воздух поступает к дополнительным потребителям: пневмосигналу, пневмогидроусилителю сцепления, приводам агрегатов трансмиссии и др.

Особенности пневмопривода тормозных систем автомобилей моделей 5511, 53212: для улучшения влагомаслоотделения в питающей части тормозного привода автомобиля мод.

5511 отсутствуют аппаратура управления тормозными системами прицепа, разобщительные краны, соединительные головки.

Подогрев

Еще одна классификация влагоотделителей – это способ подогрева. Выделяют следующие виды устройств:

• Электрические. В этом случае в конструкции предусмотрен нагревательный элемент, способствующий движению клапанов в процессе эксплуатации автомобиля в зимнее время.
• Механические. Подогрев осуществляется за счет энергии горячего воздуха. Дополнительно конструкторами предусмотрены незамерзающие клапаны, обеспечивающие работу устройства даже при самых низких температурах.

Оба вида способствуют слаженной работе системы, обеспечивают комфортную эксплуатацию автомобиля. Подогрев способствует продлению срока службы системы в зимний период, а также позволяет обеспечить регулярный вывод конденсата, предотвращая его застывание.

Замерзание — конденсат

Предохранитель испарительного типа служит для защиты трубопроводов и приборов пневматического привода от замерзания конденсата.
 

К недостаткам следует отнести пониженную надежность работы при температуре ниже нуля вследствие замерзания конденсата и закупоривания проходных сечений трубопроводов. Надежная работа пневматического управления может быть обеспечена при условии отсутствия в сжатом воздухе твердых механических примесей ( пыли, грязи), а также масла и влаги. Твердые включения увеличивают износ трущихся поверхностей компрессора и аппаратуры управления; влага способствует коррозии металлических деталей, а масло — разъеданию кожаных и резиновых уплотнений. Поэтому система пневмо-управления должна быть снабжена фильтрами — для очистки воздуха от твердых примесей и масловлагоотделителями — для очистки от влаги и масла.
 

Кроме того, пневматическая система управления недостаточно надежна при отрицательных температурах вследствие замерзания конденсата, который образуется при плохой очистке воздуха от влаги. Необходимость введения в пневматическое управление специальных устройств для очистки воздуха усложняет и удорожает эту систему управления.
 

Конденсатоотводчики должны быть размещены там, где для них не существует опасности замерзания конденсата. Все устройства для отвода конденсата должны быть надежно защищены от замерзания скапливающегося в них конденсата тепловой изоляцией или обогревом.
 

Конденсатоотводчики должны быть размещены там, где для них не существует опасности замерзания конденсата.
 

Общий участок состоит из компрессора 10, регулятора давления 12 и предохранителя 14 от замерзания конденсата. Воздух по воздухопроводу подходит к двух-и трехсекционному защитным клапанам, а затем расходится по пяти независимым контурам.
 

Основные осложнения при больших морозах следующие: понижение температуры газа перед смесителем ниже 0 С, замерзание конденсата в очистительной системе и ухудшение процесса газификации в газогенераторе.
 

От регулятора давления воздух поступает в предохранитель против замерзания ( рис. 176), который предотвращает замерзание конденсата в приборах и трубопроводах.
 

Для паровоздушных агрегатов, работающих на наружном воздухе, конденсационные магистрали следует прокладывать ниже агрегатов во избежание возможного замерзания конденсата.
 

Причинами аварии являются: неисправность пневмосистемы из-за недостаточного количества незамерзающей жидкости в спиртовом эвапораторе; неисправность противозатаскивателя из-за замерзания конденсата в пневмосистеме агрегата в результате резкого перепада температур воздуха; отсутствие проверки исправности противозатаскивателя перед подъемом талевого блока; выполнение работы, несвойственной машинисту, находившемуся в состоянии алкогольного опьянения; несоблюдение рабочими трудовой и производственной дисциплины.
 

Пневмосистему крана оборудуют масловлагоотделителем с автоматическим сбросом конденсата и адсорбционным блоком осушки воздуха, что предотвращает появление и замерзание конденсата.
 

При работе в зимних условиях при отрицательных температурах необходимо обеспечить тщательную очистку сжатого воздуха от влаги во избежание замерзания конденсата и образования ледяных пробок.
 

В ЗИМНЕЕ ВРЕМЯ НЕ НАКАЧИВАЕТСЯ И НЕ СПУСКА ЕТСЯ ОДНА ИЛИ ВСЕ ШИНЫ, что возможно по причине замерзания конденсата в воздухопроводе. Для устранения неисправности необходимо прогреть воздухопровод в месте закупорки.
 

Основные составляющие пневматической тормозной системы

Обсуждаемая тормозная система делится на несколько основных составляющих, благодаря которым весь узел может функционировать должным образом. Естественно, приведенный ниже список механизмов является неполным, но в нем, как уже говорилось, будет самое главное:

• Привод управления — данная тормозная система подразумевает под приводом управления наличие элементов пневмопривода. При помощи этих частей, осуществляется автоматическое или намеренное регулирование некоторых частей энергетического привода, о котором поговорим в следующем пункте.
• Энергетический привод — этот механизм пневматической тормозной системы представляет из себя набор элементов (деталей) благодаря которым происходит обогащение воздухом, находящимся под давлением, привода управления. Таким образом, механизмы представленные в первых двух пунктах (этом и предыдущем), так сказать дополняют один другого.
• Тормоз — самое «центровое» устройство! Именно здесь, в этом механизме сосредоточены все силы, сопротивляющиеся дальнейшему движению машины в какую-либо сторону. Тормоз бывает нескольких разных типов:

1. Фрикционный — останавливающая величина появляется во время соприкосновения двух частей транспортного средства, которые движутся, друг другу навстречу.
2. Электрический — те же самые силы трения возникают под воздействием электромагнитного поля, но при этом объекты не соприкасаются.
3. Гидравлический — тут опять-таки присутствуют два объекта, идущие навстречу один другому, но взаимодействие происходит при возрастании давления в жидкости между ними.
4. Моторный — тормозящая величина возрастает в результате того, что двигатель искусственным образом повышает тормозящее действия, при этом кинетика передается прямиком на колеса машины.

• Компрессор — с подобным устройством многие встречались в бытовых ситуациях, не относящихся к машинам. По сути, это воздушный насос, отвечающий за то, чтобы тормозная система получала необходимые количества воздуха, а также регулирующий давление внутри системы. В составе этого механизма присутствует регулятор давления, на который и возлагается миссия слежения и управления подачей сжатого кислорода компрессором, для того чтобы значения колебались в строго заданных разработчиками пределах. Если показания датчика нарушаются, система может не выдержать и дать сбой, вследствие чего, есть шанс появления неисправности в тормозной системе грузовика.
• В компрессоре также присутствует подсушиватель воздуха, основной задачей которого является подготавливать воздух непосредственно для пневмосистемы, убирая из него излишние молекулы влаги, испарения от воды, а также других вредоносных примесей, таких как масляные отложения и прочее.

Стоит также сказать, что подавляющее большинство современных осушителей объединяют в себе помимо основных функций, еще и регенерирующую, а это значит, что в их комплектующие также входит и ресивер.

Тормозная система может быть снабжена еще одним интересным агрегатом, однако он задействуется далеко не везде, и имеет место быть в основном в серьезных комплектациях, называется он предохранителем от замерзаний. Принцип его работы и назначение очень просты, в холодное время года, данный девайс помешивает в баллоны со сжатым воздухом специальный химический состав. Таким образом, конденсат, который в любом случае будет присутствовать на деталях системы, не будет замерзать и создавать дополнительные проблемы.

Торможение

За остановку отвечает нижняя секция. Суть процесса сводится к следующему: воздух, проникший в камеры, давит на диафрагму, сжимающую внутреннюю пружину. Затем давление идет на толкатель и на разжимной кулачок.

Валик кулачка поворачивается и разводит тормозные колодки в стороны, что заставляет автомобиль останавливаться. Приведя педаль в первоначальное положение, пружины возвращаются на свои места, а остаток давления сбрасывается.

Стояночная система

Стояночный тормоз, он же ручник, – неотъемлемая часть управления. Эта система удерживает автомобиль на месте даже под уклоном. Чтобы сбросить давление в пружинном энергоаккумуляторе (ЭА) цилиндра, водитель обязан зафиксировать ручной тормоз в определенном положении. ЭА дает напряжение на систему, чтобы колодки плотно прижались к барабану.

Благодаря такому процессу возможна остановка грузовика, даже если воздушное давление в пневмосистеме отсутствует, что гарантирует безопасное управление тягачом. Если произошло повреждение крана, следует его заменить как можно скорее. Учитывая конструкцию и число выходов, существует два типа кранов: по строению – с поворотной ручкой или отклоняемой.

В механизме крана для грузового транспортного средства предусмотрено четыре выхода. Ручка крана, выжатая до конца, позволяет воздушному давлению свободно передвигаться от части ресивера в энергоаккумулятор, вследствие чего происходит растормаживание автопоезда.

Перевод ручки в противоположное положение заставляет клапан направить воздушный поток в другую часть так, чтобы закрыть ему доступ от ресивера. Как результат, энергия воздуха сокращается, пружины растягиваются, и происходит затормаживание.

Вспомогательная система

Вспомогательная система.

В случае отказа рабочих тормозных контуров автопоезд может затормозить с помощью пружинных энергетических аккумуляторов цилиндров. Сила упругости сжимает их для приостановки.

Давление частично сбрасывается до нужной отметки. Например, КамАЗ устанавливают сразу четыре механизма, имеющих общую конструкцию, но работающих изолировано друг от друга: основная или рабочая, запасная, стояночная и вспомогательная.

Если из строя вышла одна или две системы, водитель способен остановить многотонный грузовик в любых условиях.
