Как прокачать гидравлические линии

Инструменты

Но важно знать, как правильно прокачать тормоза на ВАЗ разных моделей и что для этого потребуется. Сама операция – несложна, поэтому ее выполнить можно и самому

Но лучше делать это с помощником – так будет и быстрее, и легче.

Из инструментов потребуется не так и много:

• Ключ на 8 (10);
• Силиконовая прозрачная трубка по диметру штуцера;
• Емкость;
• Тормозная жидкость;

Что касается ключа, то следует использовать накидной тип. На рынке также имеются специальные ключи для откручивания штуцеров, зажимной. Дело в том, что штуцера часто прикисают к резьбе и выкрутить очень сложно. Используя обычный рожковый инструмент, можно запросто «облизать» грани и тогда уже выкрутить штуцер будет вообще невозможно.

Суть работы по прокачке практически одинакова для всех авто – и ВАЗ-2101, и ВАЗ-21099, и ВАЗ-2121 «Нива
». Но на последовательность операции влияют только конструктивные особенности моделей.

Когда нужна прокачка тормозов

Первой из них является то, что трубопроводы привода подвергаются негативным воздействиям внешней среды. Трубопроводы задних тормозных механизмов на ВАЗ сделаны из мягких металлов (меди, латуни) и проходят они под днищем авто. Окислительные процессы и возможные ударные нагрузки в процессе эксплуатации могут стать причиной появления трещин или пробоев трубопровода. Привод же передних механизмов – составной, одна часть трубопровода – металлическая, а вторая – резиновая. Со временем резина «стареет» и на ней появляются трещины.

Вторая причина, по которой в системе может оказаться воздух – плановое обслуживание тормозной системы. Жидкость, которая используется в приводе, имеет свой ресурс, поэтому она периодически должна заменяться. Вот именно в процессе замены внутрь системы и попадает воздух. Оказаться в системе он может также после ремонта механизмов, к примеру, во время замены колодок. Поэтому обязательно надо прокачивать тормоза после замены колодок.

Но на автомобилях ВАЗ предусмотрена возможность удаления воздушных пузырей путем прокачки – процесса, при котором из жидкости выгоняется воздух. Для этого к конструкции тормозных механизмов предусмотрены специальные штуцеры.

Выявить, что система требует прокачки несложно – провал педали, легкость ее нажатия и снижение эффективности тормозов, вплоть до полного их отсутствия, указывает на завоздушенность системы.

Но перед тем, как приступать к прокачке, следует тщательно осмотреть все трубопроводы и составные узлы системы на наличие подтеков, а также количество жидкости в бачке. При обнаружении следов подтекания, следует устранить неисправность путем ремонта с использованием ремкомплектов (главный и рабочие тормозные цилиндры), заменой поврежденного участка системы (трубопроводы), а после замены провести прокачку. Если воздух попал в систему из-за недостатка жидкости, то следует предварительно восполнить ее до уровня.

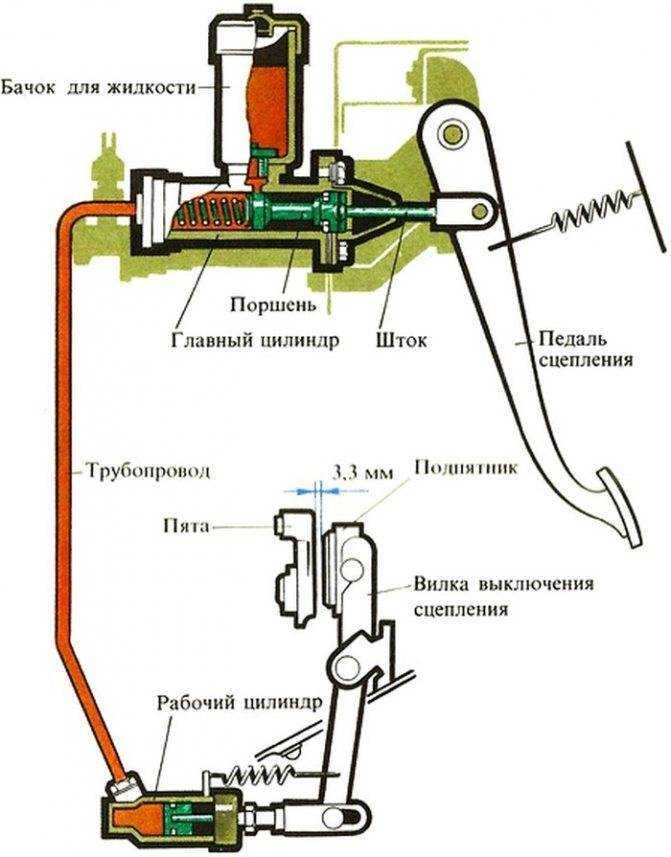

Прокачка гидропривода выключения сцепления и замена рабочей жидкости

Прокачиваем гидропривод при замене рабочей жидкости, а также для удаления из системы воздуха, попавшего в нее при ремонте или замене отдельных узлов.Работаем вдвоем с помощником.
Сняв защитный колпачок со штуцера прокачки рабочего цилиндра гидропривода,…

…надеваем на штуцер шланг (лучше прозрачный) 30–50 см, погрузив его конец в емкость, заполненную рабочей жидкостью.
Помощник нажимает на педаль сцепления три-четыре раза с интервалом 1–2 с, после чего удерживает педаль нажатой.

Ключом «на 10» отворачиваем штуцер прокачки на 1/3–1/2 оборота.
При этом часть рабочей жидкости и пузырьки воздуха вытесняются в емкость, а педаль сцепления опускается до пола.
Не отпуская педаль, заворачиваем штуцер прокачки. Повторяем операцию до полного прекращения выхода пузырьков из шланга. При этом постоянно следим за уровнем рабочей жидкости в бачке главного цилиндра и при необходимости…

…доливаем ее.
Для замены рабочей жидкости отворачиваем штуцер прокачки и нажимаем на педаль сцепления до тех пор, пока рабочая жидкость не перестанет вытекать из шланга. Заворачиваем штуцер и заливаем свежую рабочую жидкость в бачок главного цилиндра до метки «МАХ», после чего прокачиваем гидропривод, как было показано выше.

Схема тормозной системы ГАЗ-3309 дизель

Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников.

Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести:

• рабочий узел;
• оборудование стоячного тормоза;
• запасная система.

Все они предназначены для оперативного торможения грузовика либо замедления его движения

Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге

Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой.

Устройство тормозов

Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток.

Устройство тормозов предусматривает наличие следующих элементов:

• стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы;
• приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие;
• тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала.

Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления.

Особенности проведения работа на моделях, начиная от ВАЗ-2108

Теперь по особенностям проведения операции на других автомобиля семейства ВАЗ. Начиная с модели 2108 изменилась схема контуров, поэтому и последовательность несколько иная. И ее необходимо знать, перед тем как прокачать тормоза на ВАЗ-2108, 2109, 21099.

У этих авто используется уже диагональное расположение контуров. То есть, один из них объединяет заднее левое и переднее правое колесо, а второй – остальные два.

Прокачка начинается, как обычно, с самого удаленного колеса, то есть, с заднего правого. С его тормозного механизма проводится операция по удалению воздуха согласно описанной последовательности.

Но есть один нюанс. В конструкции имеется регулятор давления привода механизмов задних колес. Если перед прокачкой задок авто вывешивается, этот регулятор нужно разблокировать. Для этого достаточно установить отвертку между штоком регулятора и упорной пластиной.

После всех работ ее следует извлечь.

Затем прокачивается на второе заднее колесо, а переднее левое, поскольку именно оно объединено с контуром с уже прокачанным задним механизмом.

После прокачки каждого механизма обязательно нужно проверять уровень в бачке. Если опустить этот момент, то в процессе работы жидкость уйдет в систему и в нее снова попадет воздух.

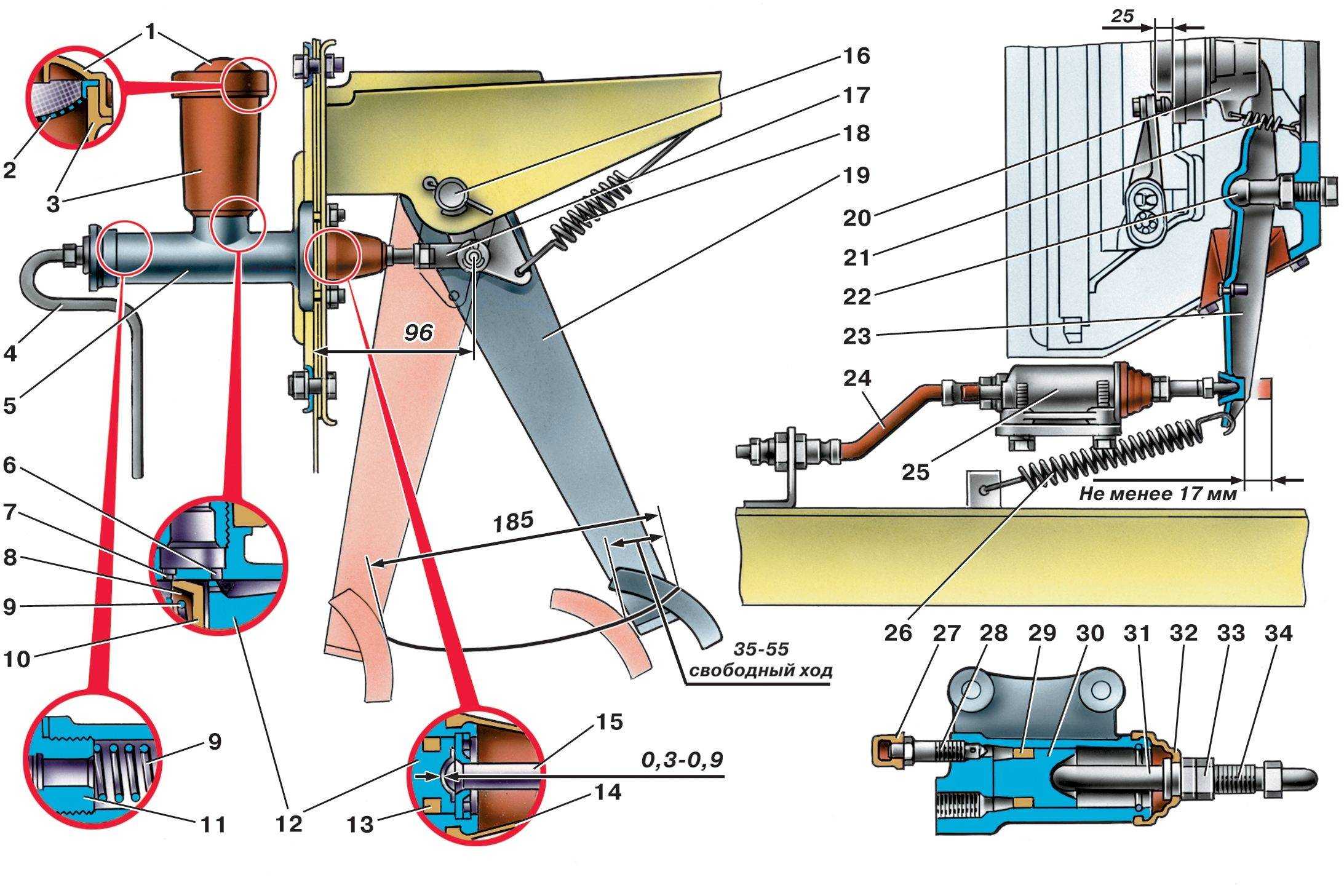

Прокачка сцепления

Если вкратце ознакомится с алгоритмом прокачки сцепления, то он происходит следующим образом:

1. Подготовка системы к работе.
2. Подключение к штуцеру резинового шланга.
3. Нажатие на сцепление и слив жидкости до полного выхода воздуха.

Для прокачки гидропривода сцепления вам будут необходимы такие инструменты:

1. Инструмент для фиксации педали сцепления.
2. Канистра для слива тормозной жидкости.
3. Резиновый шланг, который мы будем подключать к сливному штуцеру.
4. Новая тормозная жидкость.
5. Стандартный набор инструментов.

Перед прокачкой сцепления следует его отрегулировать, так как невозможно эффективно прокачать систему сцепления, если толкатель поршня не перемещается свободно. В этой ситуации воздух не выйдет.

замена жидкости сцепления

Для начала в бачок цилиндра следует долить жидкости. Ее уровень не должен быть ниже двух сантиметров от наивысшего края. При этом нужно постараться, что бы в систему не попал мусор, разные посторонние примеси и так далее.

Снимаем с перепускного клапана резиновый колпачок в верхнем отделе корпуса, после чего надеваем шланг. Через него из системы будет проходить тормозная жидкость. В емкость наливается около двести миллилитров тормозной жидкости.

штуцер прокачки сцепления

Открываем пропускной клапан и нажимаем несколько раз на педаль сцепления.

Следите за пузырьками воздуха, именно сейчас и происходит очистка всей системы. Кроме того, следите, что бы уровень тормозной жидкости не опустился ниже трех сантиметров от края. После того, как педаль максимально опустится, необходимо до конца закрутить перепускной клапан. Процесс производится несколько раз.

Теперь снимаем со штуцера резиновый шланг и надеваем предохранительный колпачок. Далее доливаем в бачок жидкость.

Отличия и специфика прокачки тормозов с ABS

Антиблокировочная система позволяет контролировать управляемость автомобиля при торможении. После нажатия на педаль, на центральный пульт управления поступает сигнал реагирования датчиков, установленных на передних и задних колесах. Благодаря системе контроля, колеса замедляются с такой же скоростью, как и сам автомобиль. Иными словами, благодаря ABS автомобиль не может уйти занос.

Вне зависимости от производителя, большая часть устройств имеет общие характеристики:

• Электронные датчики скорости движения на ступицах;
• Контроллеры давления для главных магистралей тормозной жидкости;
• Электронный блок для обработки сигналов.

В отличие от большинства автомобилей с простой тормозной системой, производить прокачку тормозов с системой антиблокировки сложно. Чтобы процедура увенчалась успехом, необходимо детально ознакомиться с теорией работы ABS. Однако, если гидроаккумулятор, клапаны и насос из-за конструкторского решения находятся рядом – технология прокачки будет очень схожа со стандартной.

Перед началом работы, кроме стандартных инструментов необходимо обзавестись сканером для считывания информации с электронного блока. Однако если в автомобиле предусмотрены дополнительные датчики – лучше отвести транспортное средство в специализированный салон. Любое неправильное вмешательство ставит под вопрос безопасность участников движения.

Обычно, для успешной прокачки с системой ABS достаточно следить за давлением в гидросистеме. Стандартный показатель равен 180 атм., но для работы с тормозами его необходимо снизить – выключить зажигание и 20 раз прожать тормоз. Только после этого, часть жидкости выплеснется, и давление значительно упадет. После снижения давления можно приступать к отключению зажигания и отсоединению разъемов и контроллеров на бачке ГТЦ для дальнейших манипуляций.

Схема прокачки тормозов, или, другими словами, последовательность прокачки тормозов, должна выглядеть так:

1. механизм переднего левого колеса;
2. механизм переднего правого колеса;
3. механизм заднего правого колеса;
4. механизм заднего левого колеса.

1. механизм переднего правого колеса;
2. механизм переднего левого колеса;
3. механизм заднего левого колеса;
4. механизм заднего правого колеса.

Начиная непосредственно саму процедуру прокачки, обеспечьте комфортный доступ к соответствующим механизмам, с которыми будете работать — снимите нужное колесо, или загоните авто на смотровую яму.
Порядок прокачки тормозов.

1. Снимите крышку с расширительного бачка.
2. Открутите штуцер прокачки тормозов, и проведите его очистку от накоплений.
3. Оденьте на штуцер соответствующего тормозного механизма чистый шланг, опустив свободный конец в резервуар, наполненный тормозной жидкостью. Благодаря наполненности емкости, воздух не попадает в цилиндр через штуцер.
4. Запустите двигатель, и оставьте его работать.
5. Нажмите несколько раз на педаль тормоза (это может сделать ваш помощник), пока тормозная жидкость не выльется через шланг в резервуар. Совершайте эти действия до тех пор, пока будет позволять педаль тормоза, до тех пор, пока она не упрется в пол.
6. Прокачивайте тормоза, пока весь воздух не выйдет из механизма наружу, при этом постоянно пополняйте бачок новой тормозной жидкостью. Бачок не должен опустошиться полностью, иначе он опять наполнится воздухом. Такая система применяется для автомобилей с механической коробкой передач.
7. Закрутите штуцер прокачки abs. Закручивайте его на обратном ходу педали, чтобы избежать попадания воздуха.
8. Удалите воздух и жидкость из гидропривода сцепления также.
9. Долейте жидкость в расширительный бачок до максимальной отметки.
10. Проверьте действие педали тормоза, она должна выжиматься на 1/3 всего педального хода.

В любом случае перед началом прокачки почитайте все нюансы в технической документации к автомобилю.

Самостоятельная прокачка на примере ВАЗ-2110

На Ладе «Десятке» все делается так же, как и на моделях ВАЗ 2108-21099, поскольку конструкция тормозной системы – одинакова. Поэтому рассмотрим, как прокачать тормоза на моделях 2110-2112 самому, без помощников.

Для этого понадобиться использование одного дополнительных элементов – аэратора, который можно купить или сделать и резинового шланга с наконечниками с обеих сторон для подсоединения к ниппелю.

Самодельный аэратор – это крышка от тормозного бачка «классики» (без встроенного датчика), в которую установлен ниппель от бескамерного колеса.

Суть самостоятельно прокачки очень проста и делается она так:

• Авто обездвиживается. На штуцер тормозного механизма, который прокачивается, надевается шланг для прокачки;
• Аэратор накручивается на тормозной бачок, и к нему подсоединяется один конец шланга. Второй же надевается на ниппель накачанного автомобильного колеса (к примеру, запаски);
• Отворачиваем штуцер на пол-оборота. При этом давление воздуха из запаски начнет выдавливать жидкость. Остается лишь проследить, когда по трубке пойдет жидкость без воздушных пузырьков, и затягиваем штуцер;

Таким образом прокачиваются все механизмы. Давления воздуха одного колеса достаточно чтобы полностью прокачать систему;

Но в этом есть один нюанс – давление, подаваемое в бачок должно быть не очень высоким (не более 1 атм). Иначе существует вероятность срыва крышки или повреждения бачка.

Прокачка тормозов описанными способами применима и для более современных моделей ВАЗ – 2114-2115, Приора, Калина. А все потому, что конструкция тормозов у них полностью идентична.

Что нужно знать о прокачке системы в Шевроле

Гидравлическая жидкость содержит яд. Нужно незамедлительно ее смыть при попадании на открытые участки кожи большой струей воды. Если вдруг вещество попало в глаза, либо, того хуже, вы ее проглотили, следует обратиться за медпомощью.
Некоторые виды гидравлической жидкости огнеопасны, а потому могут загораться при соприкосновении с горячими элементами либо открытым огнем

В ходе работы всегда стоит об этом помнить, чтобы вовремя принять соответствующие меры осторожности.
Жидкость агрессивна к пластиковым деталям и краске. Если вещество попало на поверхность окрашенного кузова либо пластик, сразу же нужно смыть большой струей воды.
Жидкость гигроскопична, то есть способна впитать из воздуха влагу

Лишнее содержание влаги снижает точку кипения до недопустимых показателей, приводя к небезопасному уменьшению продуктивности торможения.
Отработанная гидравлическая жидкость не подлежит повторному применению. Она, скорее всего, уже загрязнена. Если требуется долить либо заменить жидкость в системе, следует использовать только рекомендованного вида.

Инструменты:

• Гаечный ключ накидной разрезной 10 мм
• Гаечный ключ накидной разрезной 8 мм
• Резиновая груша
• Емкость для тормозной жидкости 1-2 л.

Детали и расходники:

• Тормозная жидкость
• Ветошь
• Аэрозольная смазка типа WD-40
• Тормозной штуцер
• Шланг для прокачки

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух, попавший в гидропривод, вызывает увеличение свободного хода педали тормоза (педаль становится «мягкой») и значительно снижает эффективность тормозов.

– при однократном нажатии на педаль– увеличение хода педали, ее «мягкость»;

– при неоднократных нажатиях на педаль – постепенное уменьшение хода педали с одновременным увеличением ее «жесткости». Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

1. Снимаем защитный колпачок со штуцера прокачки колесного цилиндра правого заднего колеса.

2. Надеваем на головку штуцера шланг, опустив его свободный конец в сосуд, частично заполненный тормозной жидкостью.

3. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой. Ключом «на 8» отворачиваем штуцер прокачки на 1/2 — 3/4 оборота. При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола (пузырьки воздуха хорошо видны в сосуде с жидкостью).

4. Затем удаляем воздух из блока цилиндров левого переднего колеса.

5. Снимаем защитный колпачок с нижнего штуцера прокачки блока цилиндров левого переднего колеса.

6. Надев на головку штуцера шланг, опускаем его свободный конец в сосуд, частично заполненный тормозной жидкостью. Удаляем воздух через нижний штуцер блока цилиндров.

7. Таким же образом удаляем воздух через верхний штуцер блока цилиндров переднего левого колеса.

8. Для удаления воздуха из другого контура проводим прокачку в последовательности: левое заднее — правое переднее колесо.

При удалении воздуха из системы нужно следить за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости ее доливать.

При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

При снятии или замене элементов одного из контуров, прокачке подлежит только этот контур. При снятии или замене главного тормозного цилиндра, регулятора давления или падении уровня тормозной жидкости в бачке, повлекшем за собой попадание в гидропривод воздуха, необходима полная прокачка тормозной системы, т.е.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Проведение работ с задними механизмами на ВАЗ классических моделей

Вначале рассмотрим, как правильно прокачать тормоза
на «Классике». Чтобы правильно выполнить операцию, необходимо учитывать, что на ВАЗ-2106 или любой другой модели, тормоза – двухконтурные. То есть, вся система разделена на две независимые части. Сделано это для того, чтобы в случае разгерметизации одного из контуров, второй оставался работоспособным, и автомобиль мог останавливаться

Но важно понимать, что разделение на контуры происходит на главном цилиндре, и если воздух попал в систему из-за нехватки жидкости, то он будет в обеих составных частях

У всех классических моделей, в том числе и тормоза ВАЗ-2107, контуры разделяют приводы передних и задних колес. Это обязательно учитывается, когда необходимо прокачать тормоза 2101 или другой модели.

Кстати, если завоздушен только один контур, то второй подвергать прокачке не обязательно, хотя лишней не будет обработка всех механизмов, как передних, так и задних.

Итак, все подготовлено, и можно приступать.

Последовательность действий такова:

• Автомобиль лучше загнать на яму, чтобы добраться до штуцеров было легче. При этом он обездвиживается при помощи ручника или противооткатных опор;
• С бачка тормозной жидкости снимаем крышку, проверяем уровень, при надобности доводим до максимальной отметки;

Как Прокачать Тормоза
Одному в поле. Все способы прокачки тормозов. Возможные проблемы 1-я ч.

Меняем главный тормозной цилиндр и прокачиваем тормоза на НИВЕ 2131

Меняем главный тормозной
цилиндр и прокачиваем тормоза на НИВЕ
2131.

• Вначале прокачиваем задние тормоза ВАЗ, поскольку вся операция делается от тормозного механизма, который максимально удален от главного цилиндра , то есть от правого заднего колеса;
• Садим помощника на водительское место. Сами забираемся под автомобиль, накидываем ключ на штуцер, а затем надеваем на него подготовленную трубку, второй конец которой следует опустить в емкость с залитым в нее небольшим количеством жидкости. Желательно сразу сорвать штуцер с места и сразу же его завернуть обратно, еще до проведения прокачки. Делается это для того, чтобы в процессе не возникло заминки из-за неоткручивающегося штуцера;
• Просим помощника 5-6 раз нажать на тормозную педаль. При этом с каждым нажатием провал ее будет все меньше – привод закачивается жидкостью, при этом воздух перемещается к механизмам. После закачки системы, помощнику следует зажать педаль – нажать на нее и удерживать;
• Откручиваем штуцер на пол-оборота, из него начнет вытекать рабочая жидкость. Если используется прозрачная трубка, то в нее будет хорошо видны пузырьки воздуха, при этом удерживаемая педаль начнет опускаться вниз, пока не упрется в пол. В таком положении помощник должен удерживать ее, в это время штуцер нужно завернуть обратно;

• Такую последовательность действий следует провести для одного механизма 4-5 раз, чтобы полностью удалить воздух;
• Следующим на «классике» прокачивается левое заднее колесо (поскольку они объединены в один контур
  ). Но перед этим необходимо проверить уровень бачке, и довести его до максимальной отметки. Последовательность действий та же: накачиваем тормоза и удерживаем педаль – попускаем штуцер для слива жидкости с воздухом (педаль опускается вниз) – затягиваем штуцер – накачиваем снова. И так 4-5 раз;

Отметим, что такая последовательность действий идентична вообще для всех автомобилей. Разница заключается лишь в некоторых особенностях конструкции самой системы.

Методика прокачки тормозов

Многих владельцев данного автомобиля интересует, как правильно прокачивать тормозную систему для более эффективной работы. Это актуальная проблема для многих моделей отечественных грузовиков, для решения которой требуется комплексный подход. Выполнить подобный тюнинг можно, придерживаясь следующей инструкции:

1. Очистить клапанные механизмы цилиндров каждого колеса.
2. Отвинтить крышку цилиндров.
3. Заполнить его жидкостью, рекомендованной производителем.
4. Прокачать контур передних колес.
5. Демонтировать колпак клапана тормозного механизма, установить шланг, разместить другой его конец в емкости с тормозной жидкостью.
6. Открутить клапан на половину оборота, после чего несколько раз выжать тормозную педаль.
7. Закрутить клапан обратно, прокачать остальные колеса с помощью подобного метода.

Полезные советы и выводы

1. Всегда следите за состоянием гидравлической системы и регулярно удаляйте воздух из нее.
2. При работе с гидроприводом или гидроцилиндром всегда будьте осторожны и проявляйте аккуратность.
3. Удаление воздуха из гидравлической системы может помочь устранить повреждения и повысить ее эффективность.
4. Не забывайте о профилактике и регулярном техническом обслуживании системы.
5. Если вы не знаете, как правильно удалять воздух из системы, всегда обратитесь за помощью к профессионалам.

Надеемся, что эта статья поможет вам правильно удалить воздух из гидравлического цилиндра и других систем, и сохранить их работоспособность на максимальном уровне.
