Двигатель умз 4216 моменты затяжки
Момент затяжки гаек 4216, диаметр гильз 100мм

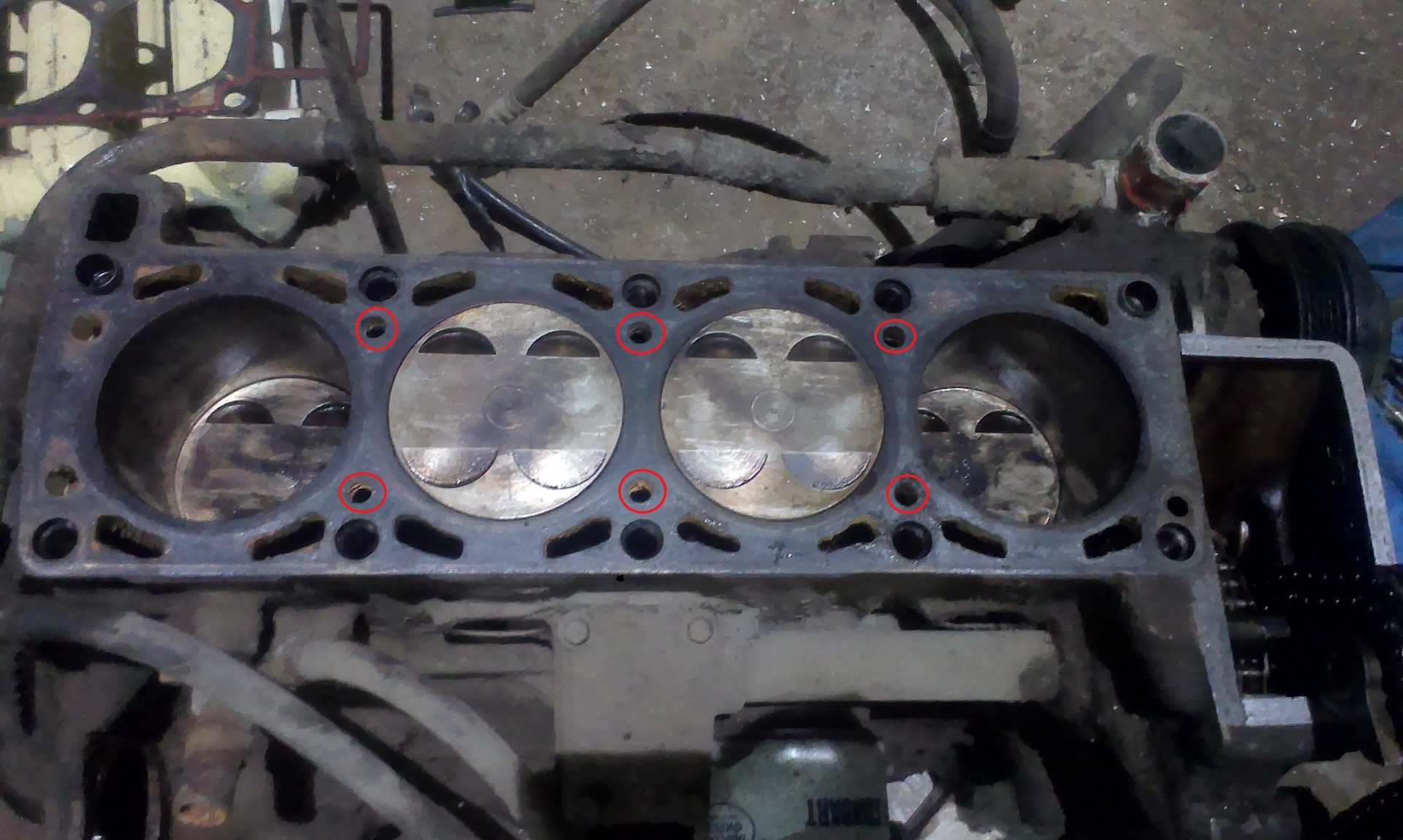

на всякий случай последовательность затяжки гаек ГБЦ ЗМЗ 402
Моменты затяжки резьбовых соединений ГАЗель.
Наименование соединения
| Моменты затяжки кгс • м | |
| Свечи зажигания | 3,0–3,5 |
Двигатели ЗМЗ-402.
Гайки крепления головки блока цилиндров
| 8,3–9,0 | |
| Гайки крепления болтов шатунов | 6,8–7,5 |
| Гайки крепления крышек коренных подшипников | 10,0–11,0 |
| Гайки крепления маховика | 7,6–8,3 |
| Гайки крепления картера сцепления к блоку цилиндров | 2,8–3,6 |
| Болт шкива коленчатого вала | 17–22 |
| Болты крепления нажимного диска сцепления | 2,0–2,5 |
| Гайки крепления впускного трубопровода и выпускного коллектора | 1,5–3,0 |
| Гайки крепления поддона картера | 1,2–2,0 |
| Болт крепления датчика-распределителя зажигания | 0,6–0,8 |
Двигатели ЗМЗ-405, -406.
Болты крепления головки блока цилиндров:
окончательная затяжка
13,0–14,5
Двигатели УМЗ-4215.
| Гайки крепления болтов шатунов | 6,8–7,5 |
| Болты крепления крышек коренных подшипников | 10,0–11,0 |
| Болты крепления маховика | 7,2–8,0 |
| Болты крепления картера сцепления | 4,2–5,1 |
| Болт шкива коленчатого вала | 10,4–12,0 |
| Болты крепления нажимного диска сцепления | 2,0–2,5 |
| Болты крепления крышек распределительных валов | 1,9–2,3 |
| Болты крепления звездочек распределительных валов | 5,6–6,2 |
| Болты крепления крышки клапанов | 0,5–0,8 |
| Гайки крепления впускной трубы, болты крепления усилителя картера сцепления | 2,9–3,6 |
| Болты крепления шкива насоса охлаждающей жидкости, передней крышки головки цилиндров, крышки цепи, корпуса термостата | 2,2–2,7 |
| Болты крепления задней крышки блока цилиндров, поддона картера | 1,2–1,8 |
| Гайки крепления выпускного коллектора | 2,0–2,5 |
| Гайки крепления крышек коренных подшипников | 12,5–13,6 |
| Гайки болтов крышек шатунов | 6,8–7,5 |
| Гайки крепления стоек оси коромысел | 3,5–4,0 |
| Штуцер крепления масляного фильтра | 8,0–9,0 |
| Масляный фильтр | 2,0–2,5 |
| Гайки крепления головки блока цилиндров | 9,0–9,4 |
| Гайки крепления поддона картера | 1,0–1,2 |
| Болты крепления маховика | 8,0–9,0 |
| Болты крепления диска сцепления | 2,0–3,0 |
Трансмиссия.
Гайки крепления фланцев валов раздаточной коробки*
| 20–28 | |
| Болты крепления картеров коробки передач | 1,4–1,8 |
| Болты крепления переднего и заднего картеров и крышек раздаточной коробки* | 1,2–1,8 |
| Гайки крепления карданной передачи к раздаточной коробке*, переднему* и заднему мостам | 2,7–3,0 |
| Болт крепления шлицевой вилки заднего карданного вала** | 5,0–5,6 |
| Гайки крепления ведущих фланцев переднего моста* | 11–12,5 |
| Гайки крепления рычага поворотного кулака* | 11–12,5 |
| Гайки крепления цапфы* | 11–12,5 |
| Болты крепления редуктора заднего моста с балкой типа банджо | 5,5–7,0 |
| Гайка крепления фланца ведущей шестерни переднего и заднего мостов | 16,0–20,0 |

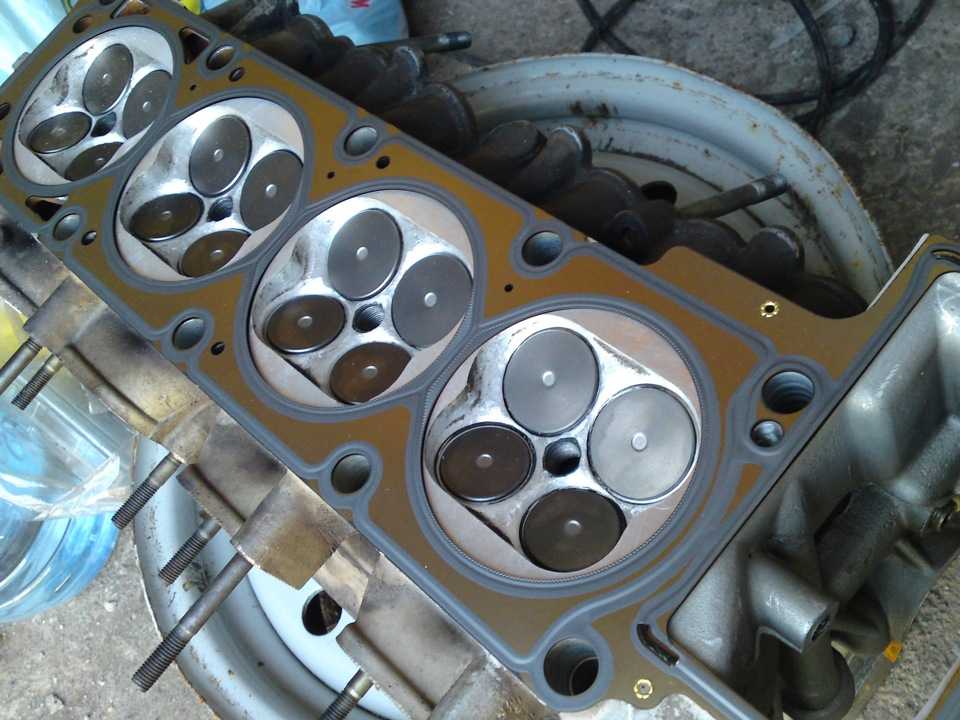

Монтаж ГБЦ
1. Очистите поверхность ГБЦ и двигателя от старой прокладки и масляных отложений. Убедитесь, что поверхность абсолютно чистая и сухая.
2. Установите новую прокладку ГБЦ на поверхность двигателя, учитывая правильное положение и ориентацию.
3. Установите ГБЦ на двигатель, аккуратно выравнивая отверстия для болтов.
4. Установите и затяните болты ГБЦ по указанной в технической документации последовательности и с заданным усилием затяжки.
5. Установите все сопутствующие детали, такие как топливные и впускные коллекторы, провода, трубки и т.д.
6. Подключите все шланги и провода к ГБЦ, убедитесь, что все соединения надежны и прочные.
7. Заполните систему охлаждения двигателя охлаждающей жидкостью.
8. Проверьте правильность установки ГБЦ и отсутствие утечек. Заведите двигатель и убедитесь, что он работает корректно и без посторонних шумов.
9. Выполните диагностику и регулировку ГБЦ согласно производителю автомобиля.
10. После монтажа ГБЦ, произведите прогрев двигателя, чтобы убедиться в его надежности и исправной работе.
| Шаг | Действие |
|---|---|
| 1 | Очистите поверхность ГБЦ и двигателя от старой прокладки и масляных отложений. Убедитесь, что поверхность абсолютно чистая и сухая. |
| 2 | Установите новую прокладку ГБЦ на поверхность двигателя, учитывая правильное положение и ориентацию. |
| 3 | Установите ГБЦ на двигатель, аккуратно выравнивая отверстия для болтов. |
| 4 | Установите и затяните болты ГБЦ по указанной в технической документации последовательности и с заданным усилием затяжки. |
| 5 | Установите все сопутствующие детали, такие как топливные и впускные коллекторы, провода, трубки и т.д. |
| 6 | Подключите все шланги и провода к ГБЦ, убедитесь, что все соединения надежны и прочные. |
| 7 | Заполните систему охлаждения двигателя охлаждающей жидкостью. |
| 8 | Проверьте правильность установки ГБЦ и отсутствие утечек. Заведите двигатель и убедитесь, что он работает корректно и без посторонних шумов. |
| 9 | Выполните диагностику и регулировку ГБЦ согласно производителю автомобиля. |
| 10 | После монтажа ГБЦ, произведите прогрев двигателя, чтобы убедиться в его надежности и исправной работе. |
Утечки в прокладке головки блока цилиндров — знайте признаки и симптомы
Утечки в прокладке головки блока цилиндров — знать симптомы;
- Потеря компрессии; (снижение мощности или грубый двигатель).
- Избыточное давление; (выхлопные газы в системе охлаждения).
- перегрев двигателя и повышенный износ двигателя; (смешивание моторного масла с антифризом).
Итак; Обычно одного из этих симптомов недостаточно, чтобы доказать, что у вас есть утечка в прокладке головки цилиндров.Пока; Наличие нескольких симптомов одновременно значительно увеличивает ваши шансы. Так; Знание знаков будет направлять вас в правильном направлении.
Итак; Пузырьки являются выхлопными газами, которые проталкиваются в систему охлаждения во время процесса сгорания.
в картере двигателя также может разбавлять и загрязнять моторное масло. Первой вещью, которая практически не изнашивается, являются подшипники двигателя. Наряду с этим вы могли слышать тикающий шум лифтера.
ПРИМЕЧАНИЕ; Внутренняя утечка охлаждающей жидкости не всегда означает, что прокладка головки блока цилиндров протекает. Волосатые трещины в головке цилиндров или блоке цилиндров также могут стать причиной протечек.
Важно ехать на своем автомобиле как можно меньше, если у вас есть течь в прокладке головки блока цилиндров
Симптомы течи в прокладке головки цилиндра;
- Внешняя утечка охлаждающей жидкости снизу выпускного коллектора
- Белый дым из выхлопной трубы
- Перегрев двигателя
- Пузырьки в бачке радиатора или охлаждающей жидкости
- Белое молочное масло
- Значительная потеря охлаждающей жидкости без видимых утечек
Катализатор Повреждение
Антифриз, поступающий в выхлопную систему, может блокировать воздушные каналы, создавая тяжелые углеродные отложения, которые покрывают керамический катализатор. Эти тяжелые отложения углерода создают две проблемы. Во-первых, отложения углерода препятствуют уменьшению вредных выбросов каталитического нейтрализатора в потоке выхлопных газов.И второе; Отложения углерода забивают поры в керамическом катализаторе и блокируют поток выхлопных газов. В следствии; увеличение противодавления и отвод тепла и выхлопных газов обратно в моторный отсек.
Уплотнения головки цилиндров уплотняют три различных типа жидкостей;
- Горючая смесь воздуха и топлива
- Охлаждающая жидкость на водной основе
- Моторное масло для смазки
Помимо уплотнения цилиндра; прокладка головки также герметизирует водные и масляные каналы между головкой и блоком.Любые утечки между ними могут вызвать отказ двигателя; или значительные проблемы, такие как сжигание масла. В следствии; синий выхлопной дым может указывать на сжигание масла. Белый выхлопной дым является индикатором горения охлаждающей жидкости; еще один признак протечки прокладки головки.
Изредка; сжатие в цилиндре вызовет утечку в прокладке головки. Эта проблема была усилена использованием алюминия. Алюминий имеет гораздо большую степень теплового расширения, чем чугун.Производители двигателей отреагировали на это, добавив антипригарное покрытие, такое как тефлон, к поверхности прокладки. Это позволяет головке скользить по блоку, вызывая меньшее повреждение прокладки.
Основная причина утечки в прокладке головки блока цилиндров — экстремальная температура двигателя.Так; утечка охлаждающей жидкости или просто недостаточное количество охлаждающей жидкости может привести к перегреву. Из-за различных комбинаций материалов в современных двигателях прокладки головки цилиндров выходят из строя. В заключение; когда они делают; сделайте работу как можно скорее, чтобы избежать дальнейшего повреждения.
Ещё 282 объявления по вашему запросу в Московской области
7 900 ₽
Московская область, Богородский г.о., рабочий пос. Обухово
Цена не указана
Московская область, Видное
Московская область, Томилино
6 000 ₽
Западный административный округ, район Кунцево, отдельная площадка Рублёво-Архангельское
1 760 ₽
Costex Tractor Parts (CTP)
1 000 ₽
Компания
MERCEDES-BENZ
4 500 ₽
Компания
Невский фильтр
Цена не указана
Компания
Улица Старокачаловская, 100 м
Цена не указана
Компания
Улица Старокачаловская, 100 м
Загрузите приложение Авито
Вы сразу узнаете, если придёт сообщение, появится новое предложение в избранном или кто-то купит ваш товар с доставкой.

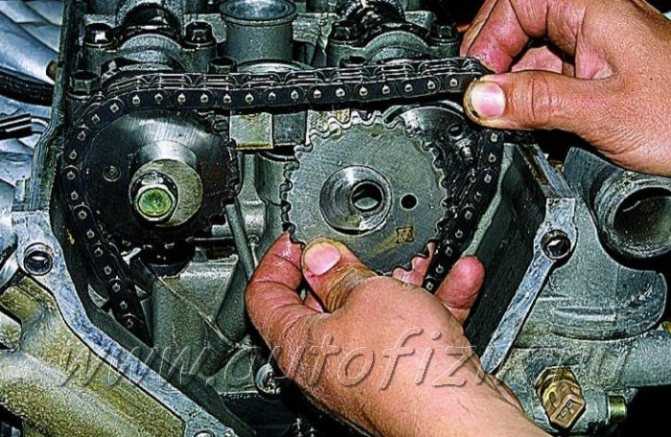

Где расположена цепь
Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.
Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.
Похожая статья 126 двигатель ВАЗ гнет клапана или нет

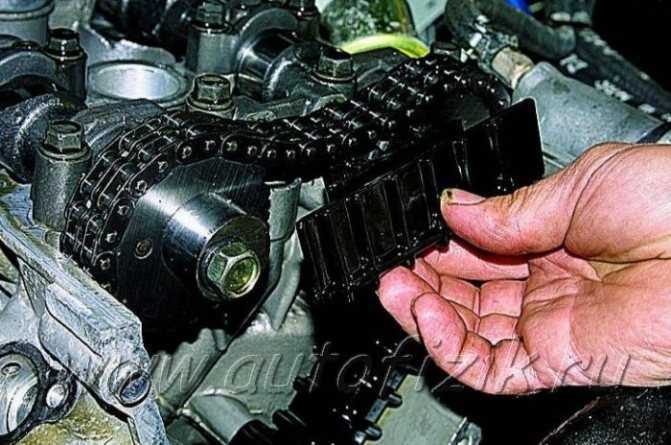

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.
Прогорает прокладка ГБЦ 405 мотор ⇐ Баргузин, Соболь
Модератор: Папаша Юджин
Появился гейзер в расширительном бачке, даже на ХХ поднимается давление в системе охлаждения.
Печальный опыт на рабочей Газели Три года назад поставил бутерброт: половинка прокладки е-3 + стандартная, на прошлой неделе пришлось вскрывать.
В эти выходные разобрал мотор, поменял прокладку.
там хоть что ставь,раз в два года прокладку меняй. как вспомню газель с баргузином,локти начинают ныть,от всех этих ремонтов.
Не знаю,на первой с 405 как поставил две от е-3 металлические,так и забыл.На второй до сих пор ни разу голову не снимали,на третей умз
Вот тоже настигла меня проблема с газами в системе охлаждения,только мотор не 405 ,а 406. Еду и ни с того ни с сего температура скаканула,запахло горелым тосолом и запарило из трубы. Остановился(не глушил),открыл печки,включил прогонку и помаленечку тосол доливаю — литра 3 вошло. Набрал еще воды с собой и поехал обратно(проехал с двух раз километров 20),из трубы парило,температура 80 +/-,потом начала ползти почуть и я сделал перекур,попутно найдя цилиндр,который пробило. Вывернул свечу,продул,долил воды маленькими количествами и поехал,но на долго не хватило — температура поползла,и парить перестало(воду выгнало,но горячим дуло). Остановился,дождался брата,чтобы дотащил,а предварительно опять вывернул свечу. Вообщем завел,разворачиваюсь без свечи,а машина чахнет,как будто газу даешь на холодной карбюраторной(у меня инжектор),хотя с закиданной и залитой свечей ехала более-менее.
-
Регулировка руля киа сид
-
Замена испарителя кондиционера ситроен с4
-
Замена прокладки гбц ваз 2113
-
Замена рабочего цилиндра сцепления ваз 2106
- Замена катализатора по гарантии киа рио
Устройство двигателя УМЗ 4216
Прототипом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципиально такую же конструкцию:
- алюминиевый блок цилиндров;
- верхнее расположение клапанов;
- шестеренчатый привод газораспределительного механизма;
- алюминиевые штанги;
- нижнее расположение распредвала;
- два клапана на цилиндр.
Похожую конфигурацию имеет даже масляный картер – он тоже стальной, штампованный, с выемками спереди и сзади.
Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются с помощью «плавающих» поршневых пальцев – посадка поршней производится на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.
На всех двигателях УМЗ с диаметром цилиндров 92 мм в блок цилиндров (БЦ) устанавливаются «мокрые», съемные гильзы. В блок с диаметром поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на специальном оборудовании, и при ремонте выпрессовать их не получится, поэтому при значительном износе цилиндров требуется замена БЦ.
Двигатель 4216 состоит из следующих деталей:
- алюминиевого блока цилиндров, в который запрессованы четыре чугунные гильзы;
- головки блока из алюминия (4 камеры сгорания, в каждой по 2 клапана), сверху ГБЦ крепится ось коромысел;
- коленчатого вала с коренными (5 опор) и шатунными шейками (4 шейки);
- одномассового маховика с зубчатым венцом;
- поршней с поршневыми пальцами и кольцами, на каждом поршне по два компрессионных и одному маслосъемному кольцу;
- шатунов;
- масляного насоса;
- штанг и толкателей;
- коренных и шатунных вкладышей;
- сальников, прокладок;
- ступицы и шкива коленвала;
- металлической шестерни коленвала и текстолитовой шестерни распредвала.
Газораспределительный механизм (распредвал) приводится в действие от коленчатого вала через пару шестерен. Кулачки распредвала через толкатели и штанги поднимают и опускают коромысла, которые в свою очередь нажимают на впускные и выпускные клапана. За счет клапанов происходит наполнение цилиндров топливовоздушной смесью, происходит рабочий цикл двигателя.
На автомобиле «Газель Бизнес» двигатель УМЗ 4216 оснащается электронной системой управления, в которую входит:
- блок управления МИКАС;
- модуль зажигания;
- высоковольтные провода с наконечниками;
- датчики – дроссельной заслонки, к/вала и р/вала, абсолютного давления, детонации;
- электропроводка;
- регулятор холостого хода;
- топливные форсунки.
Разборка
1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.
Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.
Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.
2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.
Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.
Снять прокладку ресивера.
Снять прокладку впускной трубы.
4. Отвернуть болты 1 и снять заднюю крышку 2 головки блока.
Снять прокладку крышки.
5. Вынуть гидротолкатели 1 клапанов.
Г идротолкатели удобнее вынимать с помощью магнита или присоски.
Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.
Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.
Установить на головку блока приспособление для сжатия пружин клапанов.
Сжав пружины клапанов с помощью приспособления, вынуть сухари 2 клапана.
Затем, постепенно ослабляя нажим на ручку приспособления, полностью разжать пружины клапана.
Снять приспособление с головки блока. Вынуть тарелку 3 пружин клапана. Затем вынуть наружную и внутреннюю пружины клапана.
6. Снять маслоотражательный колпачок 1 клапана.
8. Вынуть клапан со стороны камеры сгорания.
9. Таким же образом снять остальные клапаны.
Перед снятием промаркировать все клапаны, чтобы при сборке установить их на свои места.

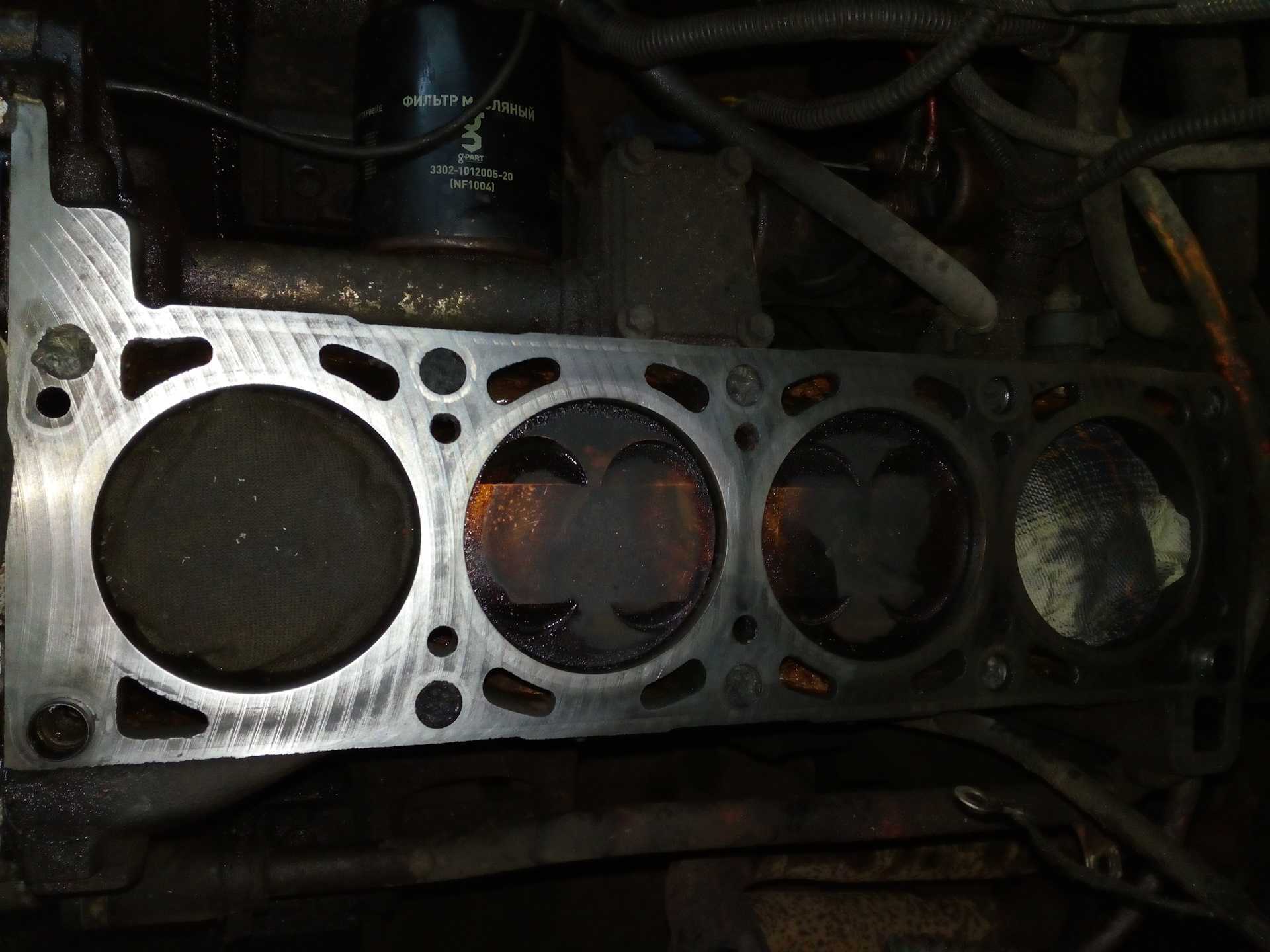

Обычно прокладку головки блока меняют при следующих повреждениях:
— Прорыв газов в систему охлаждения;
— Попадание в систему охлаждения масла;
— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).
Снятие
Головку блока можно снять с ресивером и выпускным коллектором.
Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:
Отсоединить топливопроводы подачи и слива топлива.
Снять аккумуляторную батарею.
Слить жидкость из системы охлаждения двигателя.
Снять катушки зажигания.
7. Отсоединить штекерную колодку датчика фазы от жгута проводов.
Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.
Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.
Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.
Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.
Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.
Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.
Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.
Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.
Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.
Затем вынуть трос акселератора из кронштейна вверх.
Отогнуть держатель троса акселератора и вынуть из него трос.
Отвести трос акселератора в сторону от двигателя.
Отсоединить провода от генератора.
Отсоединить штекерную колодку 1 от регулятора холостого хода.
Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.
Отсоединить штекерную колодку 1 от датчика температуры воздуха.
Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя
Отсоединить штекерные колодки 1 от форсунок.
Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.
Отвести жгут проводов в сторону от двигателя.
Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.
Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.
1. Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)
Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3
Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…
Снимаем головку блока цилиндров…
Отделяем и снимаем прокладку под головкой
Вопрос-Ответ
Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.
- http://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-405-406/zamena-raspredvalov-dvigatelya-zmz-406
- http://avtomechanic.ru/gazel/dvigatel-zmz-406/zamena-prokladki-golovki-tsilindrov-dvigatelya-zmz-405-zmz-406
- https://dvsoff.ru/obsluzhivanie/moment-zatyazhki-gbcz-zmz-406
- http://zmz-fr.ru/transportir-raspredvalov.html
Последующие операции по сборке двигателя
Установить и закрепить переднюю крышку головки цилиндров с прокладкой.
Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.
Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».
Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.
Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.
Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.
Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.
Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».
Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.
Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.
Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».
Установить и закрепить впускную трубу с прокладкой к головке цилиндров.
Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.
Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.
Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.
Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.
Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.
В качестве оправки можно использовать первичный вал КПП.
Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).
Установить палец вилки выключения сцепления и шпильки в картер сцепления.
Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.
Снять двигатель со стенда.
AUTOFIZIK.RU / авторемонт
Схема установки и клеймения крышек распределительных валов
I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.
Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.
Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…
…и снимаем провода с двигателя.
Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

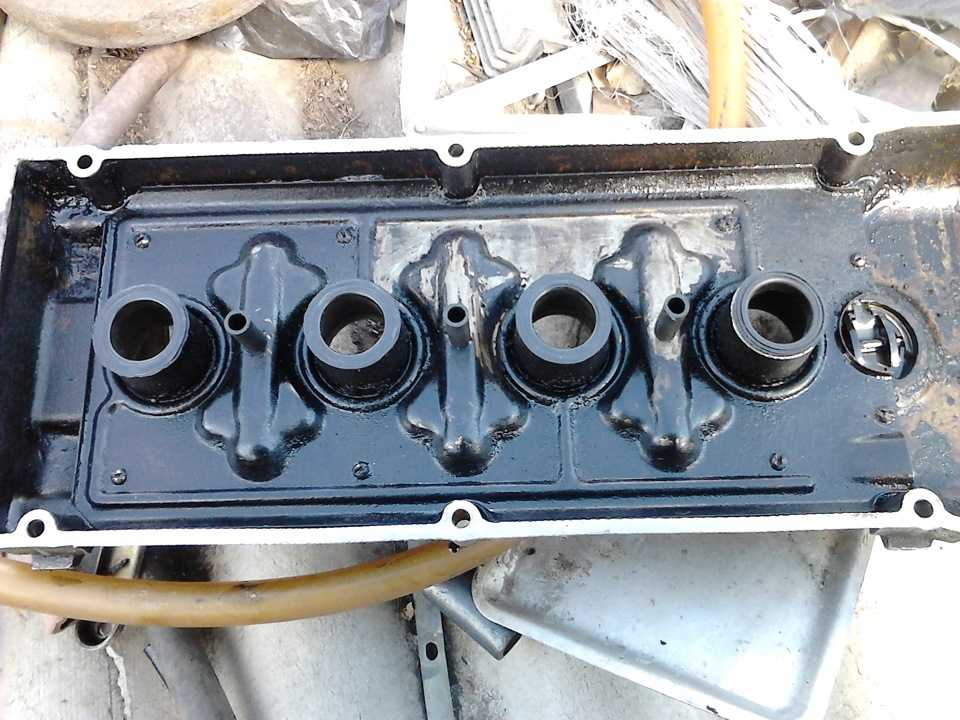

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

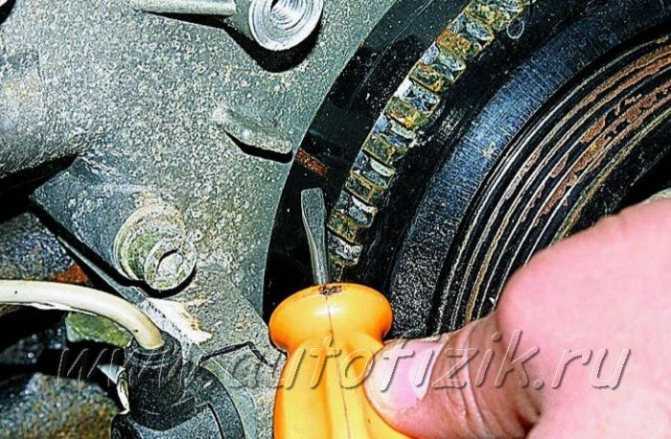

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…
…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.
ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).
Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).
Снимаем переднюю крышку головки блока цилиндров.
. и уплотнительную прокладку.
Шестигранным ключом «на 6» отворачиваем два винта…
…и снимаем верхний успокоитель верхней цепи.
Тем же ключом отворачиваем два винта крепления среднего успокоителя.
Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).
Снимаем средний успокоитель.
Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.
Снимаем звездочку с вала выпускных клапанов.
Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.
Снимаем эксцентрик привода топливного насоса…
…и звездочку вала впускных клапанов.
Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.
Снимаем переднюю крышку…
…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.
Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.
Окончательно отворачиваем болты и снимаем крышки.
Снимаем распределительный вал.
Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.
Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).
Распределительные валы впускных и выпускных валов взаимозаменяемые, но.
ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов
Контроль затяжки ГБЦ
Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа.
К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.
Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.
При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность
Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены
Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.
Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.
Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.
И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.
В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.
Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.
Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.
Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.
Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.
Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.
Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.
Так к какому же мы пришли выводу? А вот к какому! протягивай вовремя головки!А то сгорят к hujam прокладки!
Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.
Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать . И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!
