Регулятор давления тормозов, или как работает колдун на автомобилях ваз

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

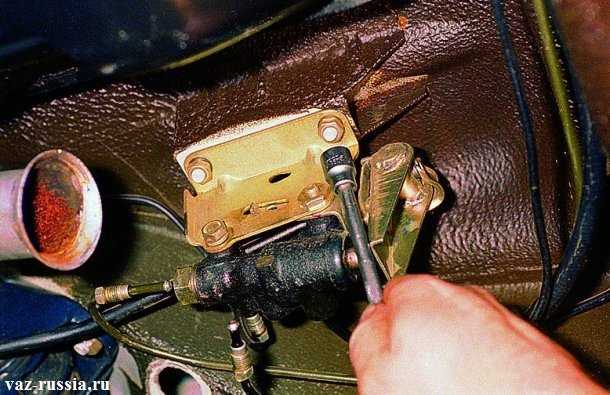

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

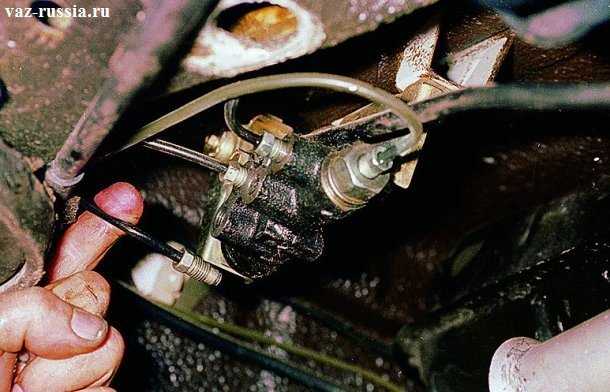

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Vaz-Russia.ru

Устройство регулятора на автомобилях КамАЗ

Данный узел состоит из клапана, толкателя клапана вместе с приводом. Также в устройстве есть поршень с наклонным ребром. Есть и мембрана, которая находится в соединении с поршнем. Внутри корпуса есть соединительные трубки. По последним воздух поступает под поршень, благодаря чему и обеспечивается плавная работа системы в момент перекрытия клапана. Каналы регулятора крепятся к верхней части крана, а второй канал соединяется с тормозными камерами на задних колесах. Третий вывод работает с атмосферой. Когда автомобиль снижает скорость, воздух, подающийся из верхней части тормозного крана к первому каналу регулятора, смещает поршень вниз, а тот с другой стороны сжимается до упора. Клапан прижимается к седлу толкателя и второй канал в этот момент больше соединяется с атмосферой. Затем дальнейшее движение поршня приведет к открытию клапана. Воздух из первого канала поступит во второй, а далее — на тормозные камеры. Практически аналогичное устройство и принцип действия имеет и регулятор тормозных сил МАЗ.

Ходовые испытания

О том, хорошо ли выполнена регулировка, можно понять только на ходу. Следует разогнаться до 40 км/ч, а затем нажать на педаль, и в процессе торможения оценить, как ведет себя автомобиль. Вас не должно «бросать» вперед. При качественной регулировке обе части автомобиля кренятся минимально.

Регулятор тормозных сил, в народе «колдун», является одним из узлов тормозной системы автомобиля. Его главное предназначение — это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое «колдун», из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.

Общий вид регулятора

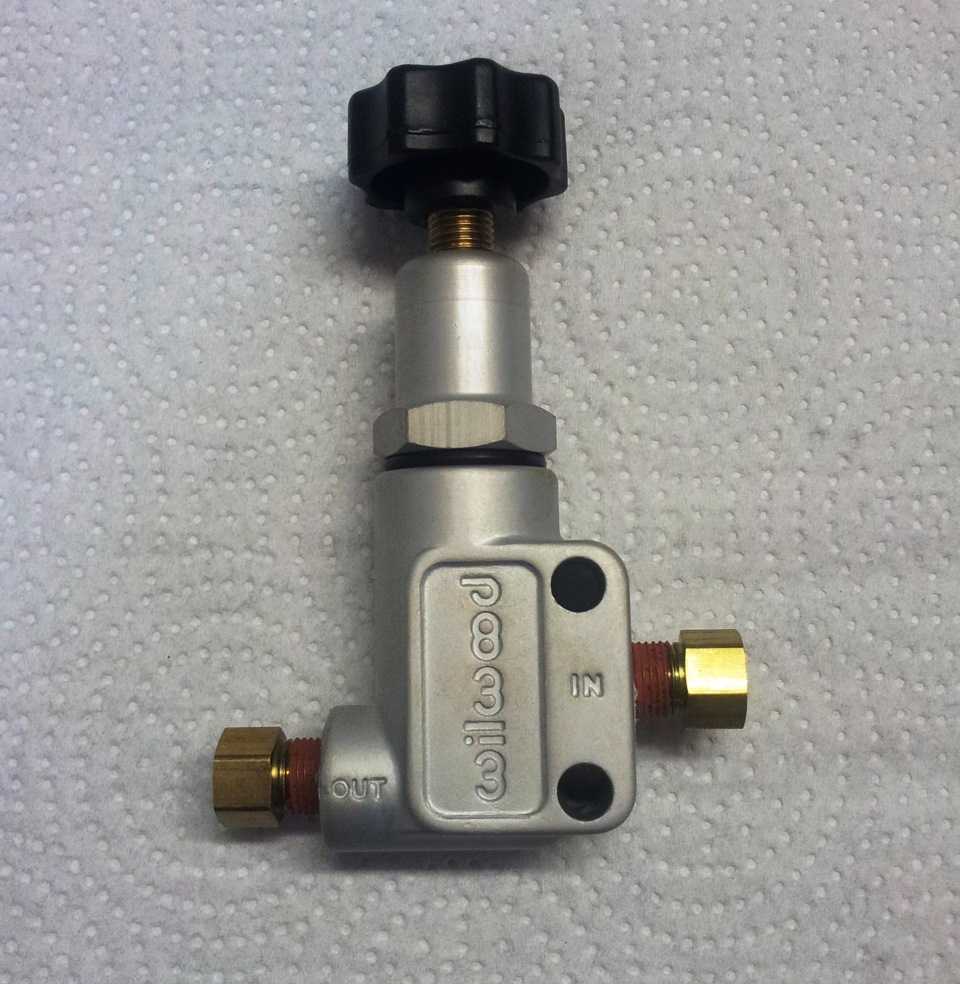

«Колдун» применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность «колдуна» – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

Регулируем колдун на ВАЗ 2108-ВАЗ 21099

Примечание! Советуем перейти к статье о положении мастера (а также много интересного) «Регулятор тормозного давления и зачем он нужен автомобилю?».

1) В начале операции загоните автомобиль в смотровую яму и надавите на ее спину, чтобы подвеска автомобиля оказалась в среднем положении.

Примечание! Рекомендуется производить регулировку на ненагруженной машине!

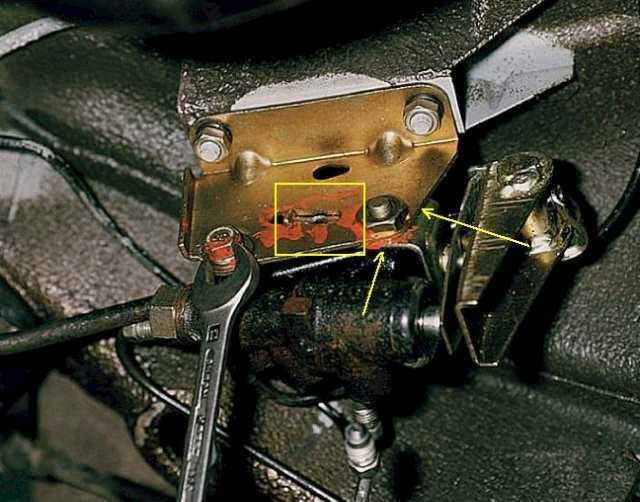

2) Затем с помощью ключа «13» ослабьте болт, которым регулятор крепится к кронштейну рычага.

3) Ослабив болт, вставьте проволоку подходящей толщины (сверло) в зазор между рычагом и пружиной рычага (точка, где провод вставляется в зазор, обозначена красной стрелкой). Но для входа провода одновременно переместите скобу отверткой до тех пор, пока провод не войдет в зазор (место, где скоба двигается отверткой, обозначено синей стрелкой).

Примечание! Толщина сверла / проволоки составляет «2,0-2,1 мм», иначе мастер не сможет нормально поместиться.

4) И, наконец, затяните до упора болт крепления мастера к кронштейну .

Примечание! Не забудьте снять провод после затяжки болта!

Проверка:

Проверка выполняется после регулировки, чтобы увидеть, можно ли ее отрегулировать.

1) Вначале убедитесь, что у вас есть помощник, другого пути нет.

2) Затем найдите безопасное место, всегда ровное.

Примечание! Мы имеем в виду место, где не ходят пешеходы, не ездят машины и не ходят животные.

3) Попросите помощника выйти из машины, разогнаться до «40 км / ч» и резко нажать на педаль тормоза.

Примечание! Между тем помощник должен внимательно следить за задними колесами автомобиля, потому что при резком торможении они должны блокироваться не сразу, а с задержкой. Мгновенно блокируются только передние колеса!

1. Если задние колеса блокируются с заметной задержкой при торможении или вообще не блокируются, уменьшите расстояние между рычагом и пружиной.
2. Если задние колеса автомобиля блокируются слишком рано, увеличьте свободный ход. Помните, что если задние колеса заблокируются слишком рано, высока вероятность заноса при торможении с заносом!
