Неисправности пневмопривода тормозов прицепа камаз

Основные неисправности тормозной системы автомобиля

Исходя из особенностей конструкции системы, неисправности условно можно разделить на 3 направления:

1. Дефекты тормозного привода;
2. Тормозного механизма;
3. Усилителя тормоза.

Их симптомы, для удобства, мы оформили в таблицу:

Признак неисправности	Возможная причина
Педаль проваливается

1. Попал воздух в систему;

2. Не хватает жидкости в бачке;

3. Образовавшиеся при повышенной нагрузке пузырьки пара.

Повышенный свободный ход педали

1. Изношенные колодки;

2. Попадание воздуха;

3. Отказ тормозного контура;

4. Неподходящие колодки.

Машину тянет в сторону при остановке

1. Неправильное давление в шинах;

2. Повреждены накладки колодок;

3. Коррозия на суппортах;

4. Дефект амортизаторов.

Неэффективное торможение

1. Утечка в магистралях;

2. Повреждение манжет в ГТЦ.

Перегрев тормозов

1. Включен «ручник»;

3. Остановка с больших скоростей;

4. Неисправна распорная пружина.

Скрип

1. Иногда возникает в сырую погоду;

2. Загрязнение суппорта;

3. Коррозия на крае диска;

4. Неподходящие колодки

Пульсация

1. Бывает в норме при работе АБС;

2. Деформация диска.

Диагностика тормозной системы автомобиля – важная профилактическая составляющая, от соблюдения которой зависит безопасность, как тех, кто находится в салоне, так и окружающих. Обнаружив при осмотре те или иные недостатки – обязательно займитесь их устранением. Может быть, придется заменить испорченные, неподходящие детали, или систему целиком.

Если вы решили заказать новые тормоза – покупайте их у проверенных производителей. Компания High Performance Brakes — разрабатывает тюнинговые тормоза для авто разных марок, под решение любых задач:

• Составные диски с направленными каналами вентиляции – помогут избежать перегрева при любых условиях эксплуатации;
• Многопоршневые суппорты – дадут максимальную жесткость, «мягкая» неинформативная педаль останется в прошлом;
• Последние достижения в разработках фрикционных составов с максимальными характеристиками обеспечат повышенный срок службы дисков.

Технологии High Performance Brakes помогут избавиться от многих проблем с тормозами, сэкономят время и нервы.

Пневматический тормозной привод — вид конструкции тормозной системы, которая использует в качестве энергоносителя сжатый воздух. Пневматические тормоза используют в разных видах транспорта:

• пассажирские автобусы;
• грузовые коммерческие автомобили;
• специализированная техника — грейдеры, бульдозеры, погрузчики, автокраны, другие крупно- и малогабаритные спецсредства;
• железнодорожный транспорт.

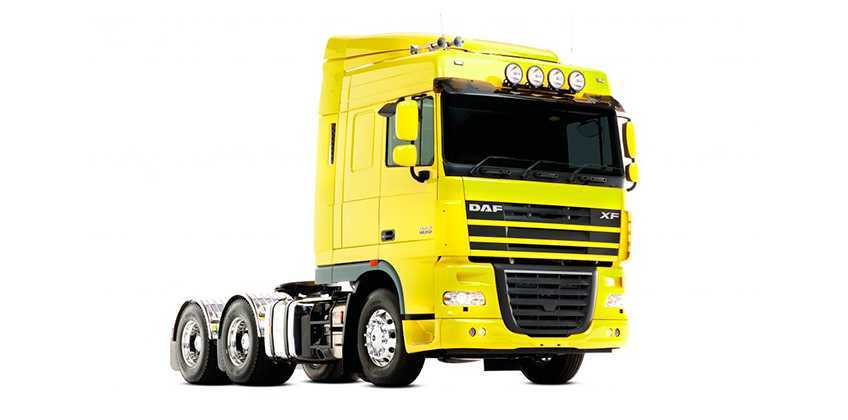

Тягач DAF XF105 — пример грузовика с пневматическими тормозами

Нас интересует именно автомобильный вариант пневматического тормозного привода. В статье мы расскажем о:

• видах пневматических тормозных систем;
• конструкции и принципе работы пневмопривода;
• основных преимуществах и недостатках пневматики в сравнении с гидравлическими тормозами;
• неисправностях, которые возникают в работе пневмотормозов, признаках и последствиях поломок, а также дадим полезные советы как продлить срок службы тормозной системы.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах

При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги. Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя

Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

Смазка и охлаждение

Пневматический тормозной привод имеет комбинированную систему смазки. Масло подается из главной магистрали по трубе во внутреннюю часть коленчатого вала. Шатунные подшипники помещены в антифрикционный раствор и смазываются принудительно. Остальные элементы получают масло способом разбрызгивания. Отработка из картера отправляется в емкость двигателя через специальный отвод.

Система охлаждения компрессора пневматического привода – жидкостного типа. Она связана с аналогичным узлом силового агрегата. Когда один из поршней опускается в нижнее положение, создается разряжение и воздух поступает в него путем очистителя и впускного клапана. После подъема поршня происходит сжатие воздушной смеси, далее она поступает через клапан в баллоны и основную систему. Затем весь процесс повторяется.

Показатель давления воздуха ограничивается специальным регулятором, который снижает затраты мощности мотора на привод компрессора, что увеличивает рабочий ресурс узла. Конструкция с регулятором размещена под клапанами, содержит пару плунжеров и уплотнителей с толкателями. Плунжерное коромысло соединяется пружиной, полость под впускными клапанами агрегирует с трубопроводом очистителя, а плунжерный канал с контроллером давления.

Какое давление в гидравлических тормозах легковых авто?

Изначально есть смысл разобраться в таких понятиях, как давление в гидравлической системе и давление, оказываемое суппортами или штоками цилиндров непосредственно на тормозные колодки.

Давление в самой гидравлической системе авто во всех её участках примерно одинаковое и составляет на своём пике у наиболее современных авто около 180 бар (если считать в атмосферах, то это приблизительно 177 атм). В спортивных или гражданских заряженных авто это давление может доходить до 200 бар.

Разумеется, что только усилием мускульной силы человека напрямую создать подобное давление невозможно. Поэтому в тормозной системе авто есть два усиливающих фактора.

1. Рычаг педали. За счет рычага, который обеспечивается конструкцией педального узла, изначально прилагаемое водителем давление на педаль увеличивается в 4-8 раз в зависимости от марки авто.
2. Вакуумный усилитель. Этот узел также усиливает давление на главный тормозной цилиндр приблизительно в 2 раза. Хотя разные конструкции этого узла предусматривают довольно большую разбежку по дополнительному усилию в системе.

Фактически рабочее давление в тормозной системе при штатном режиме эксплуатации авто редко превышает 100 атмосфер. И только при экстренном торможении хорошо физически развитый человек способен давлением ноги на педаль создать давление в системе выше 100 атмосфер, но происходит это только в исключительных случаях.

Давление поршня суппорта или рабочих цилиндров на колодки отличается от гидравлического давления в тормозной системе. Здесь работает принцип, сходный с принципом действия ручного гидравлического пресса, где насосный цилиндр маленького сечения перекачивает жидкость в цилиндр значительно большего сечения. Повышение усилия рассчитывается как отношение диаметров цилиндров

Если обратить внимание на поршень тормозного суппорта легкового авто, то он будет в несколько раз больше по диаметру, чем поршень главного тормозного цилиндра. Поэтому и давление на сами колодки будет увеличиваться за счёт разницы диаметров цилиндров

https://youtube.com/watch?v=pZNkTx_WAVU

Ремонтные работы

Разборка, замена или ремонт тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже). Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.

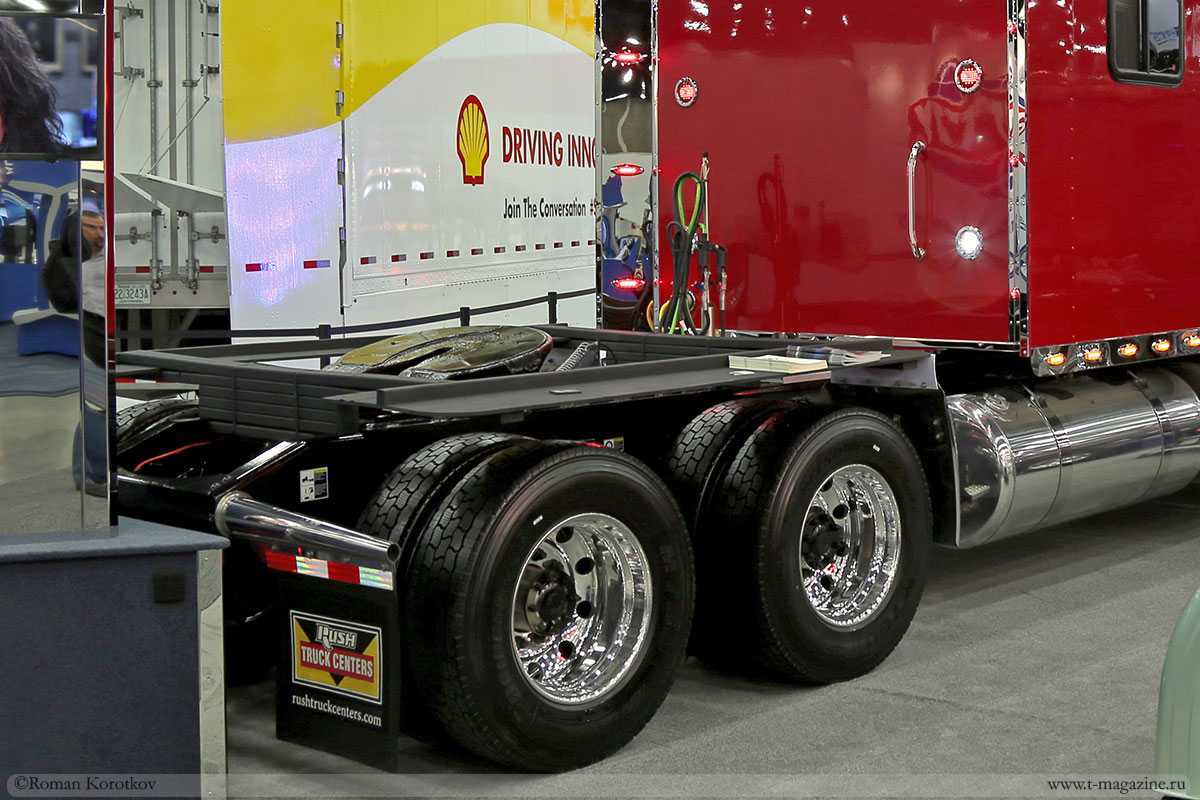

Техническое обслуживание седла

Контроль состояния «пятого колеса» проводится минимум 2- 3 раза в месяц. Частый осмотр продлит эксплуатационные свойства ССУ. Поэтому рекомендуют:

• Оценить надежность пружин крепления захватов к запорному кулаку.
• Периодически плиту нужно обрабатывать маслом.

Надо ли регулировать

Регулировка седла на тягаче – одно из условий поддержания работоспособности механизма. Во время перевозок седло быстро изнашивается. Правильную работу плиты определить визуально невозможно, поэтому нужно знать некоторые причины и перечень частых поломок узлов грузовика. Характерный признак для проведения регулировки – появление стука при остановке и движения автопоезда.

Устранение зазоров

Вертикальные силовые опоры тягача не всегда под воздействием на каркас большого давления груза подвержены прогибам. Во время поворотов на седло идет большое давление, в перпендикулярном направлении, что сильно травмирует верхнюю часть плиты, на поверхности которой образуются небольшие зазоры. В процессе эксплуатации быстро изнашивается сцепной шкворень. Эта деталь требует отдельного ремонта у специалистов.

Зазоры седла марки York и Jost устраняются после поджимания клинов запора к шкворню. Манипуляции по удалению просветов проводят при помощи винтового управления или автоматической металлической пружиной.

Описание тормозной пневмосистемы полуприцепа

Пневматический привод представляет собой детали, которые находятся между тормозом и системой управления, регулирующей работу.

Тормозная пневмосистема на полуприцеп

Состоит из таких частей:

• энергетические элементы, подающие питание на тормоз;
• блок управления;
• тормоз.

Чтобы тормоза прицепного средства согласовывались с тормозами тягача, устанавливается воздушная система полуприцепов. Она обеспечивает распределение сжатого воздуха между элементами для торможения, растормаживания и аварийного затормаживания. Это указано и в схеме тормозов полуприцепа Шмитц.

Огромное множество воздухораспределителей имеют одинаковое устройство: несколько поршней и клапанов.

Составляющие

Функционирование происходит по принципу: компоненты энергопривода (пневмоцилиндры, энергоаккумуляторы, камеры) подпитываются воздушным давлением следующим образом:

1. Компрессор накачивает необходимое количество воздуха.
2. Четырехконтурный кран распределяет очередность наполнения (сначала – контур рабочей системы, потом – стояночной).
3. Торможение при срабатывании модулятора ABS.

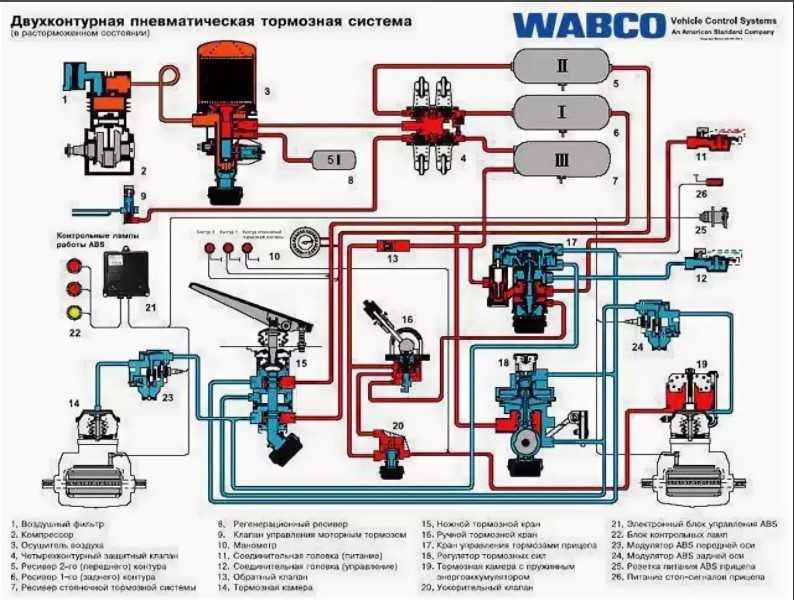

Схема пневмосистемы полуприцепа от отечественных и зарубежных производителей грузовых средств подробно описывает и показывает все составляющие, в которых при желании возможно разобраться.

Контуры

Пневмопривод для обеспечения безопасности разделяется на несколько контуров:

• Питающий. Он подготавливает воздух для системы.
• Компрессор. Это насос, который накачивает воздух в питающий контур и регулирует давление вначале.
• Регулятор давления. Он иногда устанавливается на компрессоре. Регулятор поддерживает показатели плотности воздуха в допустимых рамках, чтобы от высокого давления не лопнули шланги и ресивер. По ГОСТу норма 6,5 – 8 атмосфер. Когда давление достигает 8 атмосфер, срабатывает разгрузочное устройство и выпускает воздух в цилиндры.
• Осушитель. Подготавливает воздух, удаляя воду и примеси. Современные осушители обычно выполняют роль фильтра и регулировки одновременно, поэтому отдельного контура регулятора давления нет.
• Предохранители. Смешивают воздух со спецсредством, которое защищает жидкость от замерзания.
• Ресивер для хранения запасов воздуха.
• Защитный клапан четырехконтурный, двойной или одинарный. В случае повреждения одного клапана поршень перекрывает подачу воздуха, и работает другой контур.

Компоненты ABS

Тормозная система полуприцепа без АБС не очень востребована. Чтобы обеспечить максимальную силу торможения, применяется антиблокировочная система авс.

Ее компоненты устанавливаются между тягачом и полуприцепом.

К компонентам АБС относятся:

• измеритель;
• блок управления;
• электрические и магнитные клапаны abs;
• соединительная вилка;
• горящие лампы, сообщающие о наличии ошибок в системе.

Принцип действия.

Подключение проводов осуществляется следующими этапами:

1. Провод управления «А» – желтый. По нему проходит управляющий сигнал в тормозной кран полуприцепа.
2. Провод «В» – красный. Энергия сжатого воздуха передается в тормозной механизм.

Отсоединение выполняется в обратном порядке.

Важно! Подключение, отсоединение кабелей АБС желательно проводить в сервисном центре, где в случае необходимости специалисты смогут сделать диагностику, заменить или отремонтировать модулятор, кран, клапаны.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать

Принцип работы сцепления автомобиля

Не работает стояночный тормоз

Главный цилиндр сцепления

Устройство глушителя Бачок сцепления

Торможение

За остановку отвечает нижняя секция. Суть процесса сводится к следующему: воздух, проникший в камеры, давит на диафрагму, сжимающую внутреннюю пружину. Затем давление идет на толкатель и на разжимной кулачок.

Валик кулачка поворачивается и разводит тормозные колодки в стороны, что заставляет автомобиль останавливаться. Приведя педаль в первоначальное положение, пружины возвращаются на свои места, а остаток давления сбрасывается.

Стояночная система

Стояночный тормоз, он же ручник, – неотъемлемая часть управления. Эта система удерживает автомобиль на месте даже под уклоном. Чтобы сбросить давление в пружинном энергоаккумуляторе (ЭА) цилиндра, водитель обязан зафиксировать ручной тормоз в определенном положении. ЭА дает напряжение на систему, чтобы колодки плотно прижались к барабану.

Благодаря такому процессу возможна остановка грузовика, даже если воздушное давление в пневмосистеме отсутствует, что гарантирует безопасное управление тягачом. Если произошло повреждение крана, следует его заменить как можно скорее. Учитывая конструкцию и число выходов, существует два типа кранов: по строению – с поворотной ручкой или отклоняемой.

В механизме крана для грузового транспортного средства предусмотрено четыре выхода. Ручка крана, выжатая до конца, позволяет воздушному давлению свободно передвигаться от части ресивера в энергоаккумулятор, вследствие чего происходит растормаживание автопоезда.

Перевод ручки в противоположное положение заставляет клапан направить воздушный поток в другую часть так, чтобы закрыть ему доступ от ресивера. Как результат, энергия воздуха сокращается, пружины растягиваются, и происходит затормаживание.

Вспомогательная система

Вспомогательная система.

В случае отказа рабочих тормозных контуров автопоезд может затормозить с помощью пружинных энергетических аккумуляторов цилиндров. Сила упругости сжимает их для приостановки.

Давление частично сбрасывается до нужной отметки. Например, КамАЗ устанавливают сразу четыре механизма, имеющих общую конструкцию, но работающих изолировано друг от друга: основная или рабочая, запасная, стояночная и вспомогательная.

Если из строя вышла одна или две системы, водитель способен остановить многотонный грузовик в любых условиях.

Экстренная (автоматическая) остановка

Обрыв силы воздуха ведет к его паданию. В итоге тормозной кран сбрасывается для экстренной остановки. В это время двухпозиционный клапан закрывает проходное сечение, заставляя резко падать давление, и через две секунды срабатывает кран тормоза на прицепе.

Аварийная система (сигнализация световая и звуковая) контролирует и сообщает о работе тормозных механизмов. В случае резкого падения давления на панели сообщается о проблеме, что позволит вовремя среагировать.

Как видно, схема тормозной системы полуприцепов – достаточно сложный механизм

Важно проверять, нет ли утечки воздуха и каких-либо повреждений трубок либо проводки

Поэтому знать особенности работы и составляющие узлы крайне важно для безопасной эксплуатации. Это поможет мгновенно и правильно среагировать в экстренных ситуациях, чтобы спасти жизнь свою и других людей

Хотелось бы также упомянуть полуприцеп Schwarzmuller, покупателей привлекают технические характеристики этого агрегата, а также, легкость обслуживания.

Детальная информация видна на видео:

Неисправности, возникающие при управлении тормозами прицепа по однопроводному приводу

Автопоезд расторможен, а воздух в баллон прицепа не подается

Причина может быть в неисправности или неправильной регулировке одинарного защитного клапана, закупорке трубопроводов, по которым воздух подводится к клапану управления тормозами прицепа с однопроводным приводом, в неисправности этого клапана или разобщительного крана.

Надо также иметь в виду следующее: если клапан управления тормозами прицепа с двухпроводным приводом после растормаживания не сбрасывает воздух из управляющей магистрали, то клапан управления тормозами прицепа с однопроводным приводом не возобновляет подачу воздуха в однопроводную магистраль.

Для проверки полноты сброса воздуха из управляющей магистрали разъедините в этой магистрали головки, закройте разобщительный кран и включите на тягаче стояночный или рабочий тормоз, а затем тягач растормозите.

После этого откройте в управляющей магистрали разобщительный кран, если воздух из головки «Палм» не выходит, клапан управления тормозами прицепа с двухпроводным приводом исправен и обеспечивает при растормаживании полный сброс воздуха.

Если при расторможенном тягаче из соединительной головки типа «А» воздух идет, однопроводная магистраль тягача исправна.

Причину отсутствия воздуха в баллоне прицепа надо искать на самом прицепе: необходимо проверить состояние магистрального фильтра, двухмагистрального клапана, воздухораспределителя, трубопроводов.

Так, например, если негерметична уплотнительная шайба в двухмагистральном клапане, воздух через клапан будет проходить в питающую магистраль, и через атмосферный вывод закрытого разобщительного крана в этой магистрали будет уходить в атмосферу.

Из атмосферного вывода однопроводного клапана после торможения выходит воздух — неисправен сам клапан (прорвана диафрагма или сломалось верхнее упорное кольцо толкателя или воздухораспределителя).

Поломка легко обнаруживается при разъединении головок однопроводной магистрали или закрытии разобщительного крана.

Если после этого утечка из однопроводного клапана продолжается, то неисправен клапан.

В случае утечки из головки с «Б» или через атмосферный вывод закрытого разобщительного крана ремонтировать нужно воздухораспределитель.

Рассмотрим случай, когда при торможении автопоезда, работающего по однопроводному приводу, включение тормозов прицепа происходит с задержкой и только после того, как из атмосферного вывода однопроводного клапана сбросится значительное количество воздуха.

Причина в несогласованности регулировки давления в однопроводном приводе (винт снизу однопроводного клапана) и уравнительного клапана (винт на воздухораспределителе).

В этом случае давление закрытия уравнительного клапана меньше давления в однопроводной магистрали и в баллоне прицепа.

При торможении воздух из баллона прицепа выходит до тех пор, пока не закроется уравнительный клапан, и прицеп затормаживается только после закрытия клапана.

Если давление закрытия уравнительного клапана будет больше, чем в однопроводной магистрали, то после перехода с двухпроводного привода на однопроводный, давление в баллоне прицепа останется выше, чем в однопроводной магистрали, и растормозить такой прицеп удается только после понижения давления в баллоне с помощью крана слива конденсата.

Из чего состоит кран?

Кран регулирует работу тормозных элементов полуприцепа и сдвигает переработанный воздух от основного источника к остальным потребляющим элементам, которые могут функционировать в синхронном режиме или раздельно. К двойным выводным отверстиям нужно подавать команды увеличить давление в магистральной части, на одно аналогичное отверстие идет действие обратного типа. Оно может влиять на понижение уровня давления во время выпускания смеси воздуха при помощи рычага ручного типа. Кран дополнен основным клапаном, состоящим из трех разделов, а также большого и маленького поршней с пружинами. Средний из них дополнен впускным клапаном, поджимающим пружину по направлению к гнезду посадки. Строение детали не ограничивается главным элементом. Дополнительно кран состоит из диафрагмы, разгрузочного выхода, штока и регулировочного винта. В расторможенном режиме к выходу постоянно идет сжатый воздух, влияющий на поршневой элемент и диафрагму, он держит их внизу вместе. Этот эффект достигается и благодаря увеличенной диафрагмальной площади. В верхней части коллекция поршней расположена на верху, выпускной клапанный элемент при этом отделяется от посадочного участка. Впускная деталь в это время находится в закрытом виде под влиянием пружины. Одна из выводных частей скрепляет магистраль управления тормозами с атмосферным выводом за счет штока и разгрузочных элементов.

Кран раcтормаживания КамАЗ

Кран раcтормаживания КамАЗ установлен на воздухораспреде­лителе и предназначен для растормаживания пришла (полуприцепа) в отцепном состоянии.

Сжатый воздух из соединительной магистрали однопроводного привода или питающей магистрали двухпроводного привода подводится к выводу III и далее через вывод II поступает в воздухораспределитель прицепа. Вывод I соединен с баллоном прицепа через возду­хораспределитель.

При расцепке прицепа по­ложение крана не меняется, прицеп затормаживается вслед­ствие падения давления в пи­тающей магистрали двухпровод­ного привода или в соедини­тельной магистрали однопроводного привода.

Если необходимо передвинуть отцепленный прицеп, нуж­но вытянуть шток 1 крана до отказа на себя. При этом впуск­ной вывод III закрывается (он сообщен с атмосферой), а полос­ти выводов I и II соединяются, сжатый воздух из баллона при­цепа, подведенный к выводу I, через вывод II поступает в воздухо­распределитель, и прицеп растормаживается.

Рис. 128. Кран растормаживания КамАЗ:

I — вывод к воздушному баллону; II — вывод к воздухораспредели­телю; III — вывод в соединительную или питающую магистраль; 1 — шток.
