Ускорительный клапан

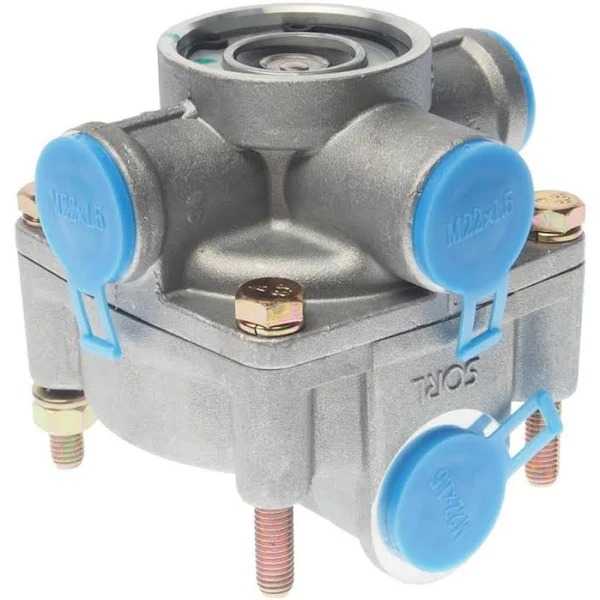

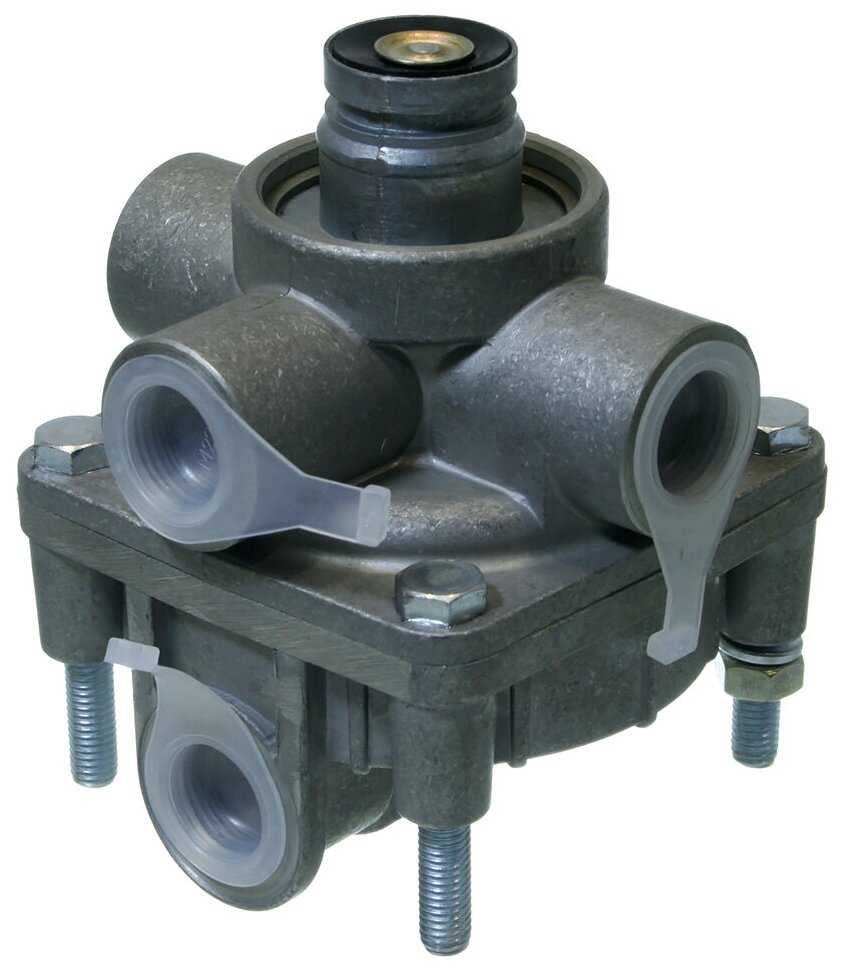

Ускорительный клапан тормозов Камаз

Ускорительный клапан тормозов Камаз подает сжатый воздух в энергоаккумуляторы и предназначен для уменьшения времени срабатывания привода стояночного и запасного тормозов за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска его из них в атмосферу.

Он состоит из управляющей камеры 2, поршня 3, выпускного 1 и впускного 4 клапанов и пружины 5 впускного клапана. К выводу III постоянно подается сжатый воздух из ресивера. Вывод IV соединен с ручным тормозным краном, вывод I — с полостями цилиндров пружинных энергоаккумуляторов, вывод II — с атмосферой.

В исходном положении, когда автомобиль расторможен (рис. б), поршень 3 находится в нижнем положении, под действием сжатого воздуха выпускной клапан 1 закрыт, впускной клапан 4 открыт, так как площадь верхней части поршня 3 больше, чем площадь нижней, а давление в полости А и камере 2 одинаково. Вывод I разобщен с атмосферным выводом II, а поршни пружинных энергоаккумуляторов находятся под давлением сжатого воздуха и не воздействуют на штоки тормозных камер.

При торможении (рис.1 в) сжатый воздух из камеры 2 через атмосферный вывод ручного тормозного крана выпускается в атмосферу. С падением давления в камере 2 поршень 3 перемещается вверх, впускной клапан 4 закрывается под действием пружины 5, а выпускной клапан 1 открывается. Через вывод I и открытый выпускной клапан 1 полости пружинных энергоаккумуляторов сообщаются с атмосферным выводом II. Давление в полостях цилиндров пружинных энергоаккумуляторов уменьшается, пружины разжимаются, а тормозные механизмы затормаживаются.

Растормаживание осуществляется подачей сжатого воздуха от крана к выводу IV и далее в камеру 2. Поршень 3, перемещаясь вниз, сначала открывает выпускной клапан 1, затем впускной клапан 4. Сжатый воздух поступает из ресивера в полости пружинных энергоаккумуляторов. Давление в полостях цилиндров пружинных энергоаккумуляторов увеличивается, пружины сжимаются, а тормозные механизмы растормаживаются.

Пропорциональность между управляющим давлением в выводе IV и давлением в полостях пружинных энергоаккумуляторов (в выводе I) соблюдается поршнем 3. По достижении в выводе I определенного давления поршень 3 перемещается вверх до закрытого впускного клапана 4, движущегося под действием пружины 5, и дальнейший рост давления прекращается. При снижении давления в выводе IV поршень 3 под действием более высокого давления в выводе I перемещается вверх и отрывается от выпускного клапана 1. Сжатый воздух из полостей пружинных энергоаккумуляторов выходит в атмосферу через открытый клапан 1 и атмосферный вывод II, давлению в полости А снижается.

Рис. 1. Ускорительный клапан: а — устройство, б — расторможенное положение; в — положение при торможении; I — вывод к цилиндрам энергоаккумуляторов; II — атмосферный вывод; III — вывод к ресиверу; IV — вывод к ручному тормозному крану; 1 — выпускной клапан; 2 — управляющая камера; 3 — поршень; 4 — впускной клапан; 5 — пружина впускного клапана

Привод механизма тормоза

Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

Тормозная система КамАЗ 5320 схема:

Тормозная система КамАЗ 43118 схема:

Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.

Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.

Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).

Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.

Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.

Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).

Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.

Замена ускорительного клапана

Ускорительный клапан нужно заменять при следующих неисправностях:

— нарушение герметичности клапана. Внешним признаком является утечка воздуха через выводы в местах крепления крышки к корпусу клапана;

— механические повреждения корпуса, крышки и поршней клапана, нарушающие его работу

Понадобятся инструменты: ключи 22х24, 17х19, 12х13, накидной ключ 13х17, тиски

Снятие ускорительного клапана

Подготавливаем автомобиль и выпускаем воздух из ресиверов 19 контура стояночной системы

Откручиваем накидные гайки трубопроводов, подсоединенных к выводам ускорительного клапана 22 и двухмагистрального клапана 20

Откручиваем гайки крепления кронштейна ускорительного клапана к раме. Отсоединяем от выводов клапана трубопроводы и снимаем клапан 22 совместно с клапаном 20 и кронштейном

Отсоединяем ускорительный клапан от кронштейна, отвернув гайки кронштейна

Отсоединяем клапан 20 с проходным штуцером от клапана 22

Установка ускорительного клапана

Устанавливаем кронштейн на клапан и закрепляем гайками, присоединяем двухмагистральный клапан 20 совместно с проходным штуцером

Устанавливаем подсобранный клапан с кронштейном на раму и закрепляем гайками

Вставляем трубопроводы в выводы клапана, закручиваем накидные гайки трубопроводов и закрепляем клапан на кронштейн к раме

Затягиваем накидные гайки трубопроводов на выводах клапана

Запускаем двигатель и создаем давление в пневмоприводе тормозных систем

Проверяем герметичность трубопроводов и ускорительного клапана. Утечка воздуха не допускается

Проверяем работу ускорительного клапана при торможении и растормаживания автомобиля

Ремонт ускорительного клапана

Нужны инструменты: тиски с мягкими губками, торцовый ключ 13х17, специальные пассатижи И801.23.000-01, посуда для промывки деталей

Разборка ускорительного клапана

Устанавливаем клапан в тиски

Выкручиваем болты 2 с шайбами 3 крепления верхнего корпуса 7 с нижним корпусом 4

Снимаем верхний корпус с тисков

Вынимаем из нижнего корпуса 4 упорное кольцо 14, корпус 9 с впускным и выпускным клапанами, пружину 11, направляющий колпачок 12

Снимаем нижний корпус 4 с тисков

Вынимаем из верхнего корпуса 7 поршень 6 с уплотнительными кольцами 5

Примечание: подведите к крышке клапана сжатый воздух и выньте поршень

Промываем детали клапана в дизельном топливе и обдуваем сжатым воздухом

Сборка ускорительного клапана

Устанавливаем нижний корпус 4 в тиски

Устанавливаем в корпус 4 направляющий колпачок 12, пружину 11, корпус 9, кольцо 8, колпачок 10, клапан 13, упорное кольцо 14

Устанавливаем в корпус 7 в сборе с поршнем 6

Вкручиваем болты 2 крепления корпуса 7 крышки к корпусу 4 с пружинными шайбами 3

Снимаем клапан с тисков

Проводим испытание ускорительного клапана на работоспособность и герметичность

Порядок испытаний:

— подключаем прибор по схеме, изображенной на рисунке

— открываем кран 7. Краном 2 точного регулирования устанавливаем на манометре 3 давление 736 кПа (7,5 кгс/см 2 ).

Утечки воздуха из выпускного окна 8 прибора 4 и через включенный кран 7 быть не должно. Закрываем кран 2 точного регулирования

— открываем кран 1. Утечки воздуха из выпускного окна 8 прибор 4 и через включенный кран 7 быть не должно. Закрываем кран 7

— трижды быстро открываем и закрываем кран 2 точного регулирования. При этом на манометре 5 давление должно измениться от 0 до 736 кПа (7,5 кгс/см 2 ) и обратно

— медленно повышайте давление на манометре 3 краном 2 точного регулирования. При достижении на манометре 3 давления 29,4-44,1 кПа (0,3-0,45 кгс/см 2 ) манометр 5 должен начать показывать давление

— повышаем давление на манометре 3 до 736 кПа (7,5 кгс/см 2 ). При этом на манометре 5 синхронно должно повышаться давление. При давлении на манометре 3, равном 647-687 кПа (6,6-7,0 кгс/см 2 ), давление на манометре 5 должно стать равным 716,1 кПа (7,3 кгс/см 2 )

— краном 2 точного регулирования медленно снижаем давление на манометре 3 до 0, на манометре 5 синхронно должно падать давление до 0

Ступенчатость изменения давления при всех испытаниях не должна превышать 19,6 кПа (0,2 кгс/см 2 )

При испытаниях утечки воздуха из приборов 4 не должно быть при любом давлении на выводе S.

Частичная настройка тормоза КамАЗ

Частичная регулировка тормозов на КамАЗе выполняется по мере необходимости. Цель проведения настроек, добиться нужного расстояния от поверхности накладки до барабана.

Первоочередной признак, сигнализирующий о времени подвести настройки механизмов КамАЗ, это размер выходящих рычагов камер тормоза. Значение, считающееся нормой давления на ножной рычаг – 20 миллиметров.

Нужный размер выставляют, используя червяк рычага настройки. Манипуляции – на холодном механизме, тормоз остановки переводят в положение «отключен», болт фиксации откручивают на 2-3 оборота, потом снова затягивают. Значение вывода штоков камер на колесных парах настраивают одинаково, иначе возникнет не равнозначное усилие при торможении.

Регулировка тормоза КамАЗ:

Механизмы тормозов

Все модели МАЗ имеют барабанные механизмы, в диаметре составляющие 42 сантиметра, ширина которых равна шестнадцать сантиметров. Кроме этого, система имеет еще и двухконтурный пневмопривод. Камеры тормозов, которые находятся в задней части тягача, имеют энергоаккумуляторы пружинного вида.

Ручник

Тормозной кран – специальный привод, который необходим для того, чтобы подавать воздух в камеры и воздействовать на педаль остановки. К примеру, МАЗ-500А имеет комбинирований кран, который работает одновременно с прицепом и помогает в его торможении. Такой кран оснащён двумя цилиндрами. Первый необходим для того, чтобы управлять тормозами для прицепа, второй помогает в торможении самого грузового автомобиля.

Тормозной кран оснащен цилиндрами, в которых находятся проштампованные поршни, окруженные манжетами из резины, расположенные на шпоках. Сзади кранового корпуса находятся резиновые клапаны, которые выполняют двойную работу.

Автовладелец должен знать, что для того, чтобы прицеп не наехал на транспортное средство или не занесло задний мост прицепа, и в результате МАЗ не сложился пополам, важно следить за правильным торможением колес прицепа, а потом уже автомобиля

В подобном случае рекомендуется для изменения величины опережения акцентировать внимание на прицепные тормоза и при помощи режимного кольца произвести регулирование натяжения

Во время работы режимного кольца посредством болта через регулировочную втулку можно получить осевое перемещение. Подобные действия изменяют пружинное натяжение и втулка послабляется.

Во время выбора режимного кольца и пружин необходимо установить взаимосвязь и привести в норму давление в камерах тормозов транспортного средства. Постоянные значения в полостях с течением времени меняются, секции в кране перемещаются во время изменения педали тормоза, то есть после его перестановки с одного положения в другое, но, несмотря на все это, соотношение остается в неизменном виде.

Во время остановки транспортного средства происходит передача усилия от стояночного рычага в район верхнего цилиндрического поршня, прицеп притормаживает точно таким же образом, как и в момент педального нажатия. Автовладельцы должны помнить о том, что полуприцепы и прицепы могут быть оснащены воздушным ресивером, с помощью которого происходит поступление сжатого воздуха в автомобильные магистрали. Не менее важная деталь: прицеп имеет установленный воздухораспределитель, а кран, отвечающий за торможение, имеет тесную взаимосвязь с воздухораспределителем на нем.

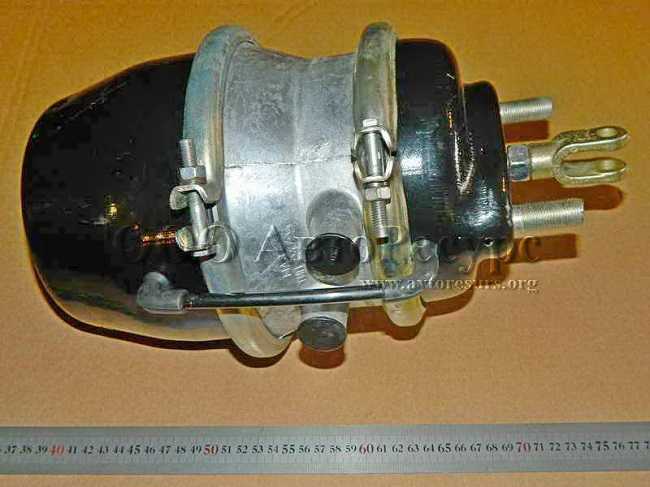

Принцип работы энергоаккумулятора МАЗ

Современное устройство запасает энергию, которая требуется для работы автомобильных тормозов при отсутствии источника сжатого воздуха, то есть при остановке мотора и компрессора.

В прочном энергоаккумулятора КАМАЗ МАЗ есть небольшая сжатая пружина, в которой происходит накопление энергии.

При необходимости она максимально разжимается, заставляя работать механизмы тормоза в колесах. Сначала пружина сжимается за счет силы воздуха, поставляемого пневмосистемой.

В случае использования ручного тормоза пружина создает небольшое усилие, удерживающее колодки на барабане.

При возникновении неисправностей энергоаккумулятор МАЗ способен обеспечить торможение в аварийном режиме.

Энергоаккумулятор МАЗ – устройство и функции

Пружинно-пневматический агрегат состоит из:

Цилиндрического корпуса из прочного металла;
Мощной витой пружины;
Поршня в форме цилиндра с толкателем;
Винта растормаживания и небольшой гайки.

В специальных камерах энергоаккумулятора МАЗ имеются штуцеры. Устройство устанавливается на тормозную камеру таким образом, чтобы толкатель поршня оказался напротив отверстия в камере. Для эффективного выпуска воздуха в момент сжатия пружины предусмотрена дренажная трубка.

Тип механизма обозначается дробным числом, где первая цифра указывает на величину эффективной площади мембраны в тормозной камере. Например, энергоаккумулятор МАЗ 24.

Чаще всего встречаются такие неисправности системы, как повреждение корпуса, износ диафрагмы и обрыв ботов крышки. Необходимо регулярно осматривать механизмы на предмет поломок и при необходимости ремонтировать либо заменять детали.

Стоимость восстановления машины с неисправностями в тормозной системы, значительно выше, чем цена энергоаккумулятора МАЗ.

Поэтому если вам необходимо сделать ремонт грузового автомобиля, обращайтесь в нашу компанию. Мы поможем вам купить запчасти МАЗ по самой выгодной цене. Также организуем доставку деталей в любой город России.

У вас остались какие-либо вопросы? Звоните в офис компании +7 (495) 223-89-79. Квалифицированные специалисты помогут подобрать качественный энерго аккумулятор МАЗ необходимой модели.

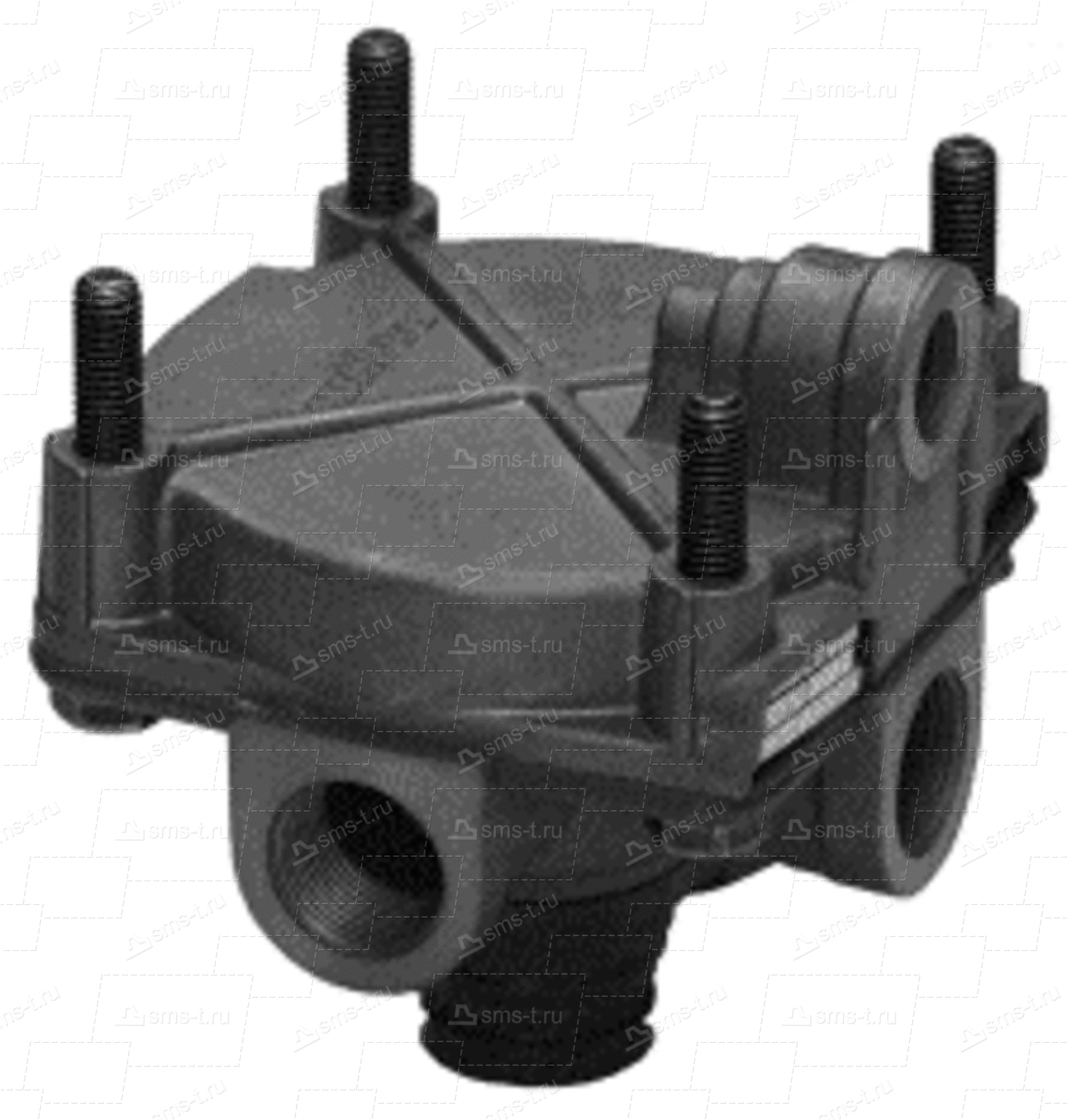

Ускорительный клапан.

Он служит для уменьшения времени впуска и выпуска воздуха в цилиндры энергоаккумуляторов, т.е. для уменьшения времени срабатывания запасной и стояночной тормозных систем.

Корпус ускорительного клапана (Рис. 5.1, а) состоит из нижней 5 и верхней 9 частей. В верхней части находится управляющая камера 2 с поршнем 3, на котором выполнено седло выпускного клапана. На пустотелом штоке 7 смонтированы выпускной клапан 1 и впускной клапан 4, поджимаемый пружиной 6. В нижней части корпуса установлено седло 8 впускного клапана. Ускорительный клапан имеет четыре вывода: вывод I соединен с полостями цилиндров энергоаккумуляторов, выводII — с атмосферой, выводIV — с краном управления стояночным тормозом, а к выводу III подается сжатый воздух из воздушного баллона.

В исходном (расторможенном) состоянии поршень 3 (Рис. 5.1, б) опускается вниз под действием сжатого воздуха, поступающегоиз ручного тормозного крана в камеру 2, при этом сначала закрывается клапан 7, а затем открывается клапан4, обеспечивая темсамым поступление сжатого воздуха из воздушного баллона через выводыIII иI в энергоаккумуляторы. За счет преодоления сжатым воздухом силы сопротивления пружин энергоаккумуляторов происходит растормаживание колес.

При включении запасной или стояночной тормозной системы из камеры 2 (Рис. 5.1, в) сжатый воздух выпускается в атмосферу через отверстие ручного тормозного крана. Из-за падения давления в камере2 поршень перемещается вверх, и выпускной клапан1 под действием разрежения открывается, а под действием пружины 6 впускной клапан 4 закрывается. Через открытый выпускной клапан 1 и вывод I (Рис. 5.1, в) цилиндры пружинных энергоаккумуляторов своими цилиндрами сообщаются с выводом в атмосферуII. Давление в полостях цилиндров энергоаккумуляторов уменьшается, пружины разжимаются, и происходит затормаживание колес.

Пропорциональность между управляющим давлением в выводе IV и давлением в полостях цилиндров энергоаккумуляторов достигается посредством поршня 3. При снижении давления в выводе IV поршень 3 под действием сравнительно большего давления в выводе I перемещается вверх и отходит от выпускного клапана 1. Сжатый воздух из полостей пружинных энергоаккумуляторов через открытый выпускной клапан 1 и вывод II выходит в атмосферу. При достижении в выводе I давления несколько большего, чем давление в выводеIV, поршень3 перемещается вверхдо закрытия впускного клапана 4 под действием пружины 6, и давление в энергоаккумуляторах больше не возрастает. Если давление в выводе IV возрастает, то поршень 3 опускается вниз, открывается клапан 4, и в энергоаккумуляторы дополнительно поступает некоторая часть сжатого воздуха.

Рис. 5.1. ускорительный клапан:

а– конструкция; б, в — схема работы соответственно в расторможенном состоянии и при торможении; 1 – выпускной клапан; 2 – управляющая камера; 3 – поршень; 4 – впускной клапан; 5, 9 – основные части корпуса; 6 – пружина; 7 – пустотелый шток; 8 – седло впускного клапана;I– вывод к цилиндрам энергоаккумуляторов;II — вывод в атмосферу; III — вывод к воздушному баллону; IV — вывод к крану управления стояночным тормозом

Поломки регулятора давления МАЗ

Деталь необходимо периодически регулировать. Иначе со временем регулятор давления воздуха МАЗ выйдет из строя.

Не ленитесь делать регулировку при:

замене регулятора;
при монтаже нового элемента;
при замене отдельных агрегатов пневматиченской системы МАЗ.

Регулярный осмотр регулятору давления с адсорбером МАЗ также не повредит.

При этом необходимо:

Установить минимальное давление – выводим наружу болт.

При постепенном закручивании пружина начинает постепенно сжиматься. В этом положении минимальное давление повышается. Если выкрутить болт, давление снизится. В некоторых моделях регуляторов давления МАЗ монтаж производится колпаком для регулирования, накрывающего пружину.

Установить максимальное давление – изменяем положение количества прокладок.

Элементы обычно располагаются под пружиной клапана разгрузочного или же между седлами клапанов (выпускного и впускного).

Не забывайте делать регулировку по только по рекомендациям завода-изготовителя.

Контролируйте давление на панели приборов автомобиля по показаниям манометра.

Помните, что также необходимо своевременно оценивать периодичность, с которой отключается, подключается компрессор МАЗ к пневмасистеме грузовика.

Как правило, отключение сопровождается шипением.

Современный регулятор давления воздуха МАЗ очень долговечен и крепок. Однако иногда появляются следующие поломки:

Засорение каналов;
Износ компонентов;
Поломка пружин;
Износ фильтров МАЗ и так далее.

Вышеперечисленные неисправности приводят к появлению сбоев в работе регулятора давления с адсорбером МАЗ.

Кроме этого, иногда появляется значительное изменение диапазона показателей давления. В дальнейшем их очень сложно отрегулировать. В итоге регулятор давления ПААЗ или МАЗ выходит из строя, нарушая работу пневматической системы автомобиля.

Если вы обнаружили изменения в работе систем грузовика, советуем провести ремонт детали.
