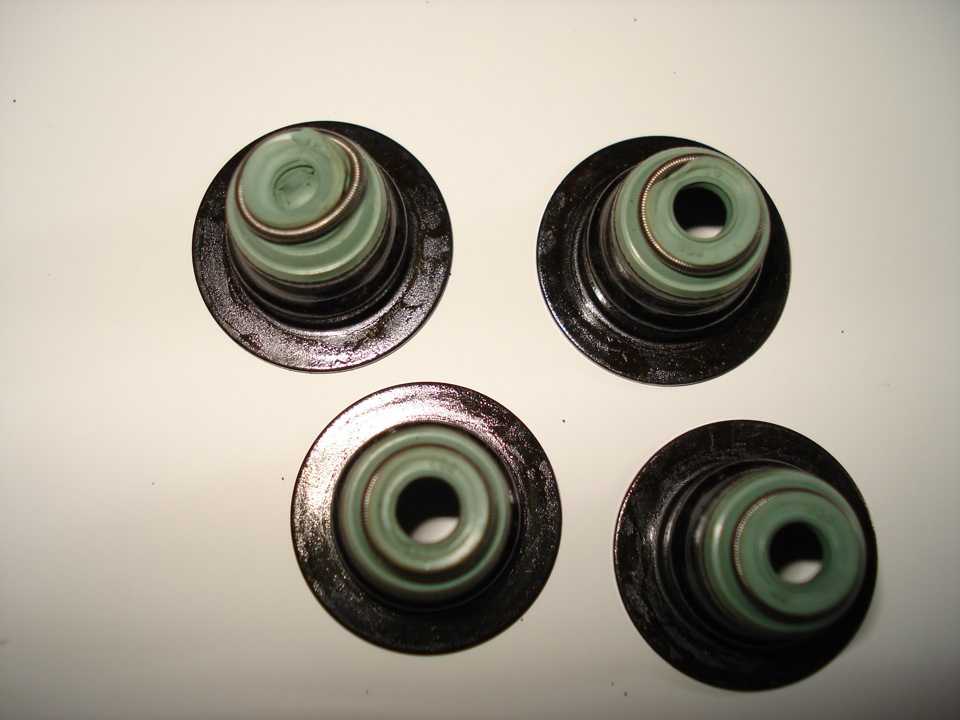

Основные признаки износа маслосъемных колпачков

Как же определить, что маслосъемные колпачки пришли в негодность, и их необходимо заменить? Вот несколько основных «симптомов»:

Мотор начал брать масло. Это обусловлено тем, что колпачок не собирает смазку, а она поступает в камеру цилиндра.
Когда водитель нажимает на акселератор, из выхлопной трубы вылетает густой сизый или черный дым, который не обусловлен холодным стартом двигателя в зимний период (об этом факторе подробно объясняется здесь).
Из-за сильного образования нагара клапаны неплотно закрываются. Это влияет на компрессию, что приводит к снижению производительности ДВС.
Во время периодической замены свечей зажигания на их электродах появился нагар. Подробней о разновидностях нагара читайте в отдельном обзоре.
В более запущенном состоянии теряется плавность работы двигателя на холостых оборотах.
При исправных системах зажигания и подачи топлива заметно увеличился расход горючего

При этом важно убедиться, что характер езды водителя не изменился в сторону агрессивного стиля.

Ни один признак из этого списка не является 100-процентным свидетельством изношенных колпачков. Но в совокупности они позволяют определить, что неполадки именно с сальниками клапанов.

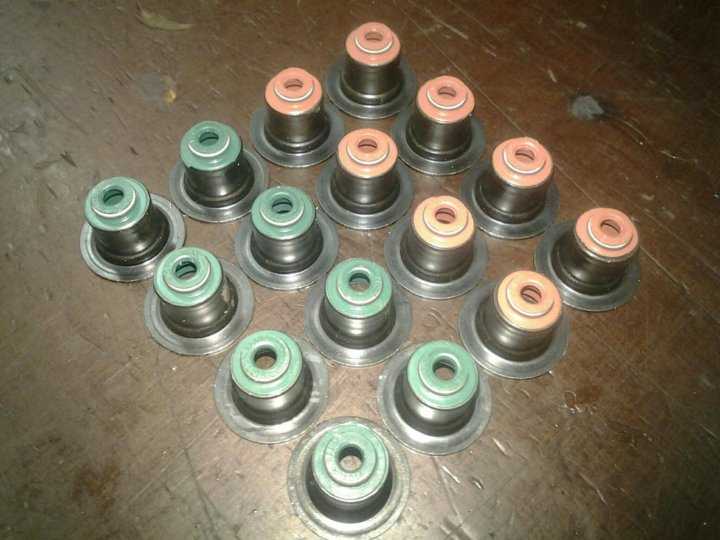

В старых автомобилях отечественного автопрома износ начнет проявляться после того, как машина пройдет около 80 тысяч километров. В современных моделях используется уже более надежный материал, благодаря чему детали имеют увеличенный ресурс (около 160 тысяч километров).

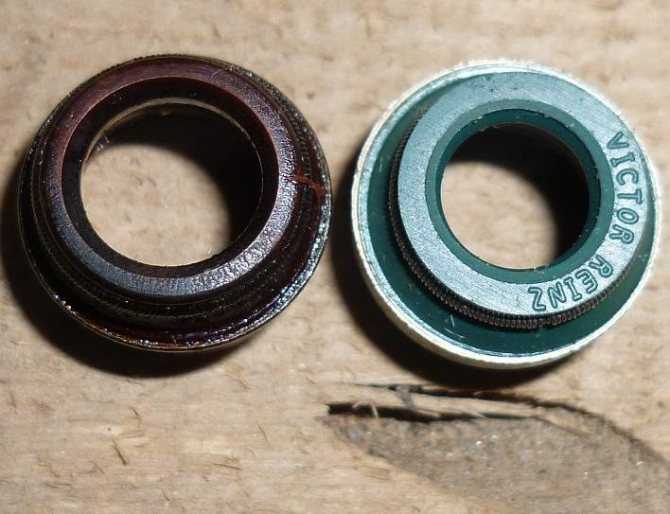

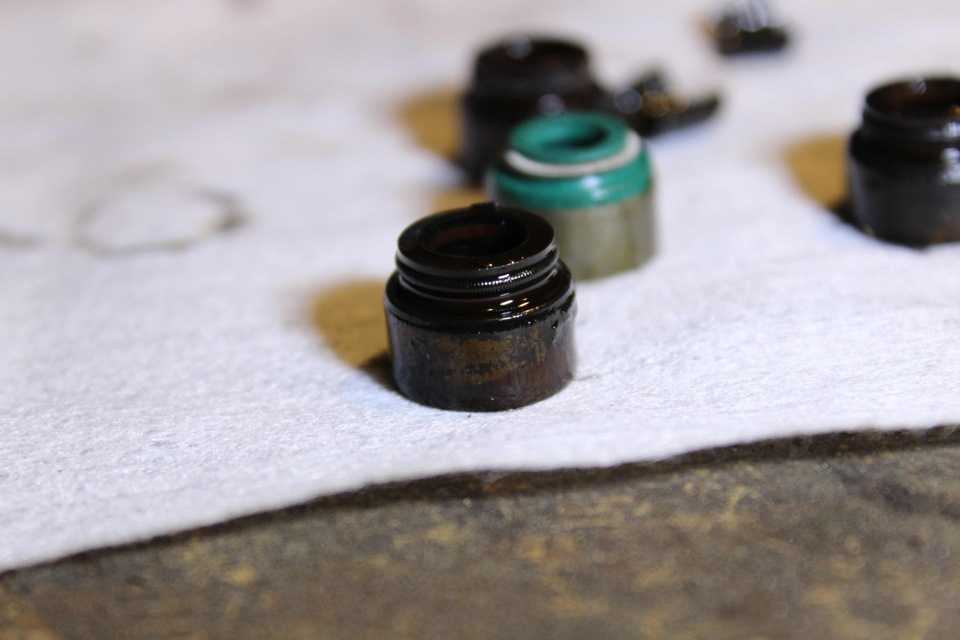

Когда маслосъемные колпачки потеряли свою эластичность и начинают пропускать масло, мотор через каждый пройденный километр незаметно начнет сбавлять в мощности.

Причина появления дыма в выхлопной трубе

В камере сгорания образуется топливная смесь, которая сжимается поршнем, и поджигается искрой от свечи зажигания. Смесь подается через впускные клапана, а отработанная выводиться через выпускные клапана. Поршни имеют специальные маслозаборные кольца, они нужны для того, чтобы собирать излишки масла на стенах цилиндров, чтобы они не попадали в камеру сгорания.

Клапаны движка также имеют специальные сальники (колпачки), которые служат для того, чтобы масло, находящееся в головке цилиндров не попадало в камеру сгорания. Кроме этого, большую роль также играют свечи, и если у них слабая искра, или зазоры между электродами неправильно выставлены, то топливная смесь в моторе будет сгорать не полностью.

Исходя из этого, можно выделить такие причины, дымления двигателя.

Свечи зажигания. Если свечи зажигания неисправны, то есть выдают слабую искру, либо зазоры между их электродами выставлены неправильно, то топливная смесь сгорает не полностью, и выводиться из камеры сгорания, синим дымом. В самых тяжелых случаях он может быть черный.
Маслозаборные кольца поршней. Как было указано выше, маслозаборные кольца выполняют функцию, связанную с очисткой стенок цилиндров от излишнего масла, чтобы оно не попало в камеру сгорания. На них воздействует мощная сила трения. В случае их износа масло попадает в камеру сгорания, и воспламеняется вместе с топливной смесью. В таком случае появляется черный дым. Аналогичные функции выполняют также и кольца двигателя, которые также отбирают лишнее масло с поверхности цилиндров и могут изнашиваться со временем.
Колпачки клапанов. Это сальники, которые служат для того, чтобы масло, находящееся в головке цилиндров, не смогло попасть в камеру сгорания, и изготавливаются из плотной резины. Когда она изнашивается, то смазочный материал попадает в камеру сгорания и воспламеняется. При этом образовывается белый дым (либо сизый).

Нужно запомнить, что иногда причиной появления дыма в выхлопной трубе может послужить плохой бензин. В нем могут находиться различные присадки или добавки, которые и будут создавать дым черного или другого цвета. Эта проблема обычно пропадает при заправке другим топливом.

Причины синего дыма из выхлопной трубы бензинового двигателя

«Масляный» выхлоп преследует авто на карбюраторах и инжекторах, равно как и на дизельных форсунках. Выгорание моторного масла в цилиндрах – единственная причина темного следа как за работягами «КамАЗом» и мотоциклом, так и изысканными «Фольксвагеном», «Фордом», «Киа Рио». Но пути попадания смазки в рабочие камеры разные.

Дефекты поршневых или маслосъемных колец

Важнейшие детали бензиновых силовых установок – поршни – имеют, чаще всего, компрессионные кольца вверху (2 штуки) и по одному нижнему МСК. Детали выполнены из керамики или устойчивых к высоким температурам сплавов.

Верхние кольца деформируются быстрее: наружная сторона трется о поверхность камер сгорания топлива, а внутренняя часть попадает под давление картерных газов. МСК удаляют излишки смазки со стенок цилиндров и одновременно смазывают компрессионные кольца.

Когда маслосъемные элементы изнашиваются, из глушителя валит бело-синий дым. Со временем появляется такой эффект: машина набирает скорость, а выхлопы светлеют и становятся плотнее.

«Провокаторами» повреждения колечек являются:

инородные вкрапления в моторной смазке;
царапины и ржавчина на внутренней стороне камер сгорания;
перегрев силовой установки;
грязные масляные фильтры;
недобросовестный ремонт агрегата, когда кольца устанавливают, не применяя съемник.

Также закоксовывание колец ведет к выходу из строя элементов.

Деформация цилиндра двигателя

Если вы допускаете частый перегрев ДВС, то цилиндры теряют свою идеально круглую форму: в средней части становятся овальными. А в верхней – сплющиваются, не давая уплотнительным кольцам выполнять свою функцию.

В результате нарушенной геометрии цилиндров появляются зазоры – входные ворота для смазывающих веществ. Участники дорожного движения в итоге наблюдают, как голубой дым вьется из выхлопной трубы вашего транспортного средства.

Повреждения цилиндров

Не только кольца становятся причиной сизого задымления: иногда сами цилиндры также получают повреждения.

Виновными, как правило, бывают собственники авто:

несвоевременно меняющие масло;
допускающие коррозию внутри камер сгорания, когда длительное время не запускается двигатель;
устанавливающие некачественные кольца.

Задиры на зеркале цилиндров появляются, если смазка недостаточно отфильтрована.

Проблемы с вентиляцией картера

Чтобы в картер во время работы мотора не попадали продукты сгорания и бензин, в автомобильной конструкции предусмотрена вентиляция. В момент загрязнения вентсистемы в поддоне создается избыточное давление газов: оно мешает удалению излишков моторного масла поршневыми кольцами. Тогда в результате горения масляных остатков из выхлопной трубы бензинового двигателя идет синий дым.

Дымит двигатель

Диагностировать вентиляционную систему просто: запустите мотор, откройте маслоналивное отверстие. Приложив к горловине ладонь, вы почувствуете, как руку притягивает к отверстию: тяга в контуре есть.

Износ маслосъемных колпачков или сальников клапана

Клапанные уплотнители изготовлены из резины. В холодное время года расходники страдают от перепада температур. Когда на улице мороз, двигатель быстро набирает обороты, уплотнители нагреваются до 200 °С. В результате сальники или колпачки дубеют, перестают быть препятствием для моторной смазки.

Это проблема старых двигателей: на современных 8- и 16-клапанниках («Пежо», «Субару», «Митсубиси») особенности устройства не позволяют маслу просачиваться в рабочую зону.

Проблемы с турбиной (при наличии)

Турбонаддув как средство повышения мощности силового агрегата и экономии топлива вполне оправдывает себя. Но неисправность турбины (свободный ход оси в подшипнике скольжения) ведет к попаданию масла сначала в охладитель наддувочного воздуха, потом – в ДВС.

Для моторов на дизеле проблема очень опасна: последствиями может быть полное разрушение агрегата. Для устранения неприятности проведите капремонт узла либо замените автокомпонент.

Редкие неисправности

Проблемы синего задымления знакомы даже владельцам автомобилей, купленных на первичном рынке. Тут все заканчивается благополучно, когда в рабочем режиме новые детали притираются друг к другу.

Однако существует ряд нестандартных неисправностей, влекущих синий дым из выхлопной трубы бензинового двигателя:

из-за высокой температуры сильно изменяется геометрия юбки поршня;
разрушаются перемычки между кольцами;
сбивается зажигание.

Вакуумный датчик нагрузки также бывает виновником синей дымовой завесы из выхлопного тракта, но такой эффект характерен только для машин с автоматической коробкой скоростей.

Почему не работают поршневые кольца?

Причины выхода из строя колец:

потеря эластичности и упругости вследствие перегрева или большого количества циклов нагрева/остывания (естественная усталость металла, встречающаяся на больших пробегах);
закоксованность поршневых колец. Кольца залипают в случае образования внутри канавок поршней лаковых отложений и нагара. В случае залипания компрессионных колец в цилиндрах снижается компрессия, повышается термическая нагрузка на маслосъемное кольцо, растет давление картерных газов. На больших пробегах машина дымит синим дымом по причине закоксованности маслосъемных колец. В некоторых случаях неисправность возникает после долгого простоя авто без движения, использования некачественного моторного масла и игнорирования интервалов ТО;
недостаточный тепловой зазор. По мере теплового расширения кольца оказывают излишнее давление на цилиндр, из-за чего перегреваются, ускоренно изнашиваются и создают задиры на стенках цилиндров;
движение поршня с перекосом. Нарушение соосности в результате изгиба шатуна приводит к качающемуся движению поршня в продольной оси двигателя, из-за чего на стенках цилиндров и юбках поршней появляются задиры, а поршневые кольца принимают эллиптическую форму;
нарушение геометрической формы цилиндра. Случается вследствие закоксованности поршневых колец, движении поршня с перекосом или при неквалифицированном ремонте (некачественная расточка/гильзовка блока цилиндров, несоблюдение последовательности и момента затяжки болтов ГБЦ);
ошибки дефектовки деталей двигателя в процессе капитального ремонта. К примеру, установка новых поршней и колец в цилиндры с изношенной верхней частью приводит к тому, что кольца ударяются о «буртик», вибрируют, быстро изнашиваются и больше не обеспечивают должное уплотнение. Схожие симптомы возникают при едва заметном ударении поршней о ГБЦ, к которому приводит неправильный выступ поршней, малая толщина ремонтной прокладки ГБЦ. Нельзя устанавливать новые поршневые кольца, если цилиндр имеет эллипсовидную выработку;
неправильно установленные или подобранные поршневые кольца. Чрезмерное натяжение при неквалифицированной установке обязательно обернется в скором времени синеватым дымом при перегазовках и повышенным расходом масла.

Появление белого дыма

Дымящий движок белым газом не всегда выпускает безобидный водяной пар. Белый дым отличают от пара по следующим признакам:

повышенная плотность дыма;
длительное рассеивание;
наличие устойчивого запаха гари;
не исчезает при прогреве движка.

Белый густой дым, выходящий из выхлопной трубы машины, свидетельствует о неисправностях, возникших в системе охлаждения. Разнообразие оттенков белого дыма зависит от вида используемых охлаждающих жидкостей, но в любом случае при подобных выхлопах необходимо производить срочный ремонт системы охлаждения двигателя.

Неправильная работа элементов охлаждающей системы может привести к серьезным нарушениям в функционировании силового агрегата в целом.

Причины возникновения дыма белого цвета:

попадание охлаждающей жидкости в полость цилиндра движка;
перегревание мотора;
использование охлаждающей жидкости низкого качества.

При нарушении герметичности ГБЦ охлаждающая жидкость проникает в цилиндры, в картер поддона двигателя. При разбавлении смазочных материалов тосолом либо антифризом происходит снижение вязкости масла, что существенно отражается на его функциях.

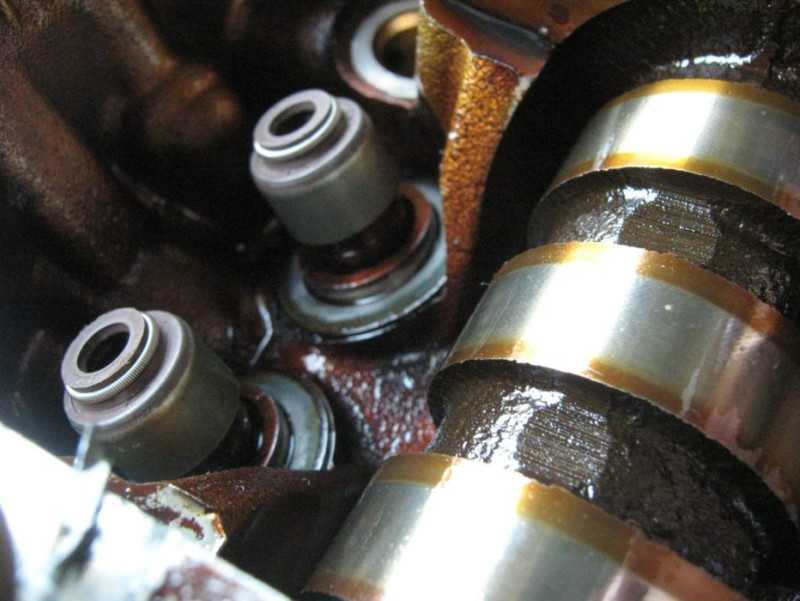

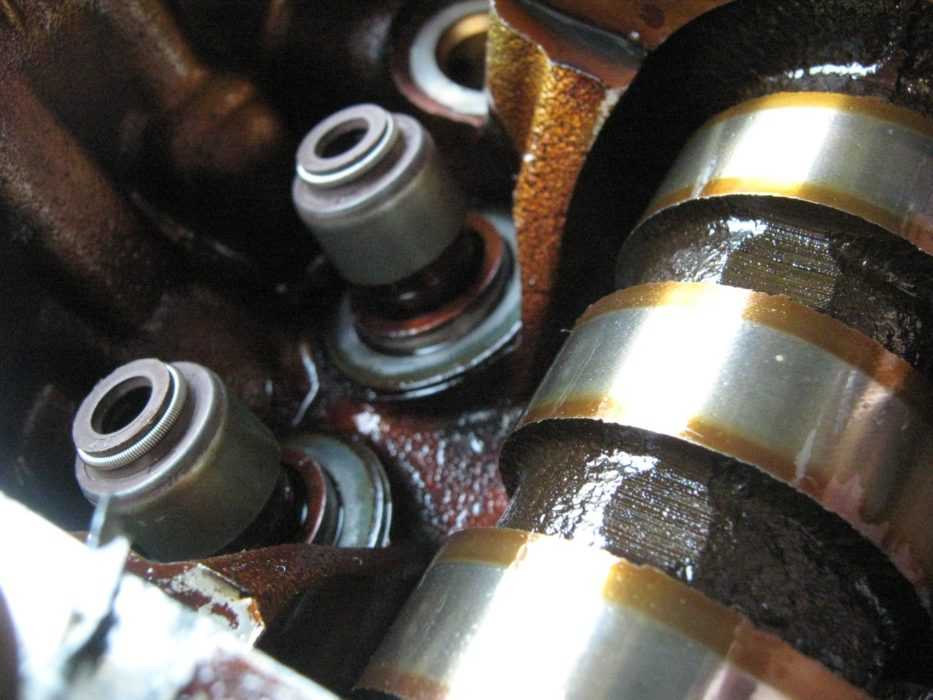

Устранение протечки маслосъемных колпачков

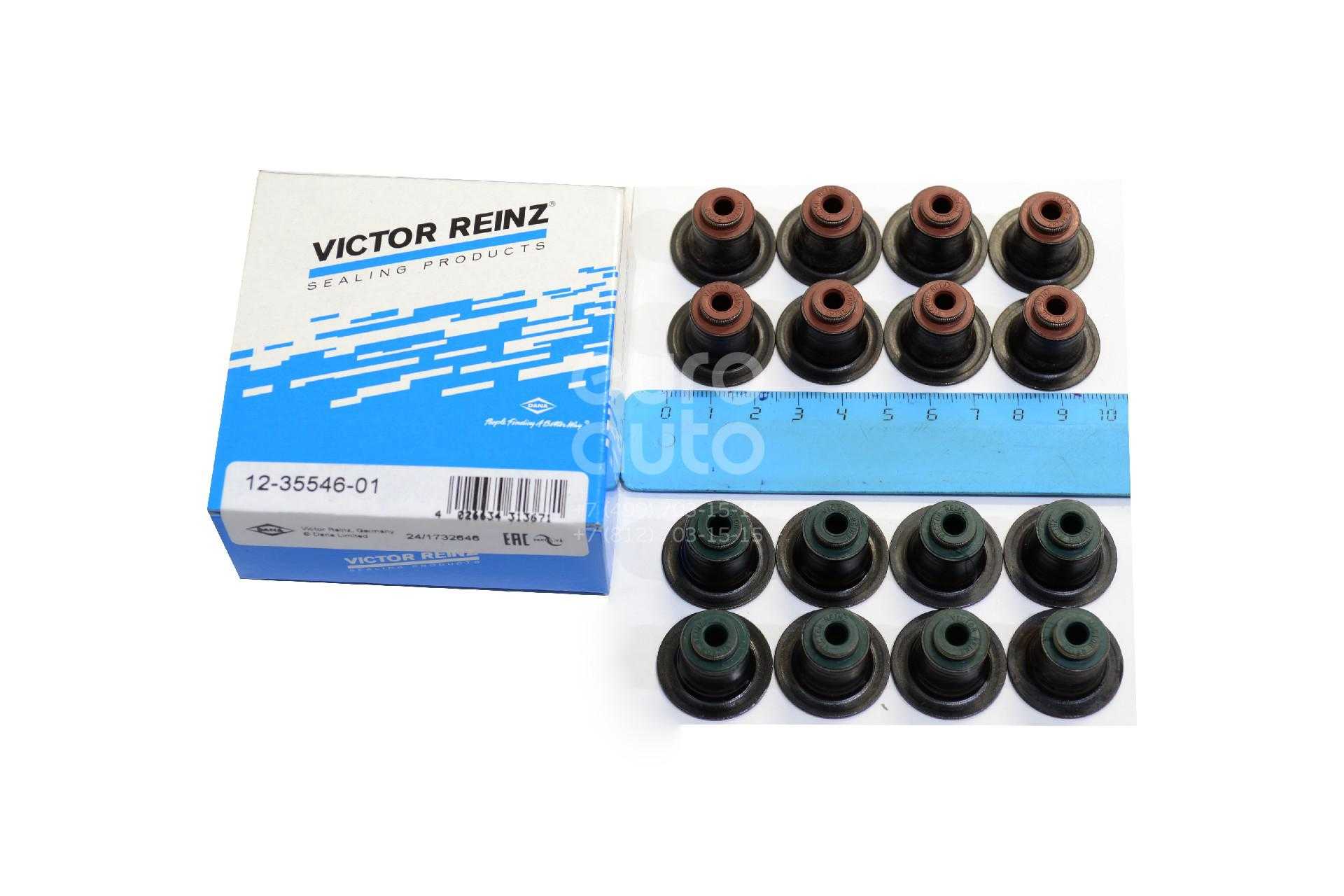

Устранить проблему с протечкой сальников клапанов можно заменой маслосъемных колпачков или использованием специальных присадок.

В зависимости от конструктивных особенностей головки блока цилиндров для замены маслосъемных колпачков потребуется частичный разбор ГБЦ или полное снятие. Процедура достаточно трудоемкая.

Замену сальников клапанов выполняют с помощью:

гаечных ключей и отвертки;
универсального рассухаривателя клапанов;
оправки для напрессовки новых сальников клапанов.
ключа для натяжения ремня ГРМ;
съемника колпачков (цанги) или мощного пинцета (можно также использовать длинногубцы с круглым захватом);
гибкого прутка олова диаметром до 10 мм и длиной 200-300 мм;

Примечание: количество новых сальников должно соответствовать количеству клапанов в двигателе.

Алгоритм действий при замене маслосъемных колпачков:

вытащить свечи, на V-образных двигателях снять клапанную крышку;
ослабить ремень ГРМ;
снять распредвал;
снять толкатель клапана, гидрокомпенсатор, регулировочную шайбу и другие детали, мешающие доступу к клапанам;
рассухарить клапан, извлечь пружину;
снять с клапана старый сальник с помощью цанги или пинцета;
с помощью оправки напрессовать новый колпачок, предварительно смазав стержень маслом;
в обратном порядке собрать привод клапана;
выполнить аналогичные операции на остальных клапанах;
установить распредвал, выставить валы по меткам, натянуть ремень и завершить сборку.

Примечание: пруток олова требуется, чтобы подпереть клапан через свечной колодец. Пруток можно заменить подачей давления компрессором через свечной колодец, также можно набить камеру сгорания плотной веревкой, оставив конец веревки снаружи.

Диагностика дымления двигателя в гаражных условиях

Итак, чтобы понять, почему мотор дымит, а также когда кольца или колпачки являются проблемой, можно использовать методы первичной диагностики. Кстати, определить, что становится причиной дымления двигателя, вполне можно самостоятельно.

Для этого не нужно иметь специальное оборудование, достаточно будет только компрессометра. Чтобы понять причины появления такой проблемы, нужно немного изучить принцип работы двигателя внутреннего сгорания и процессы внутри ДВС.

Для воспламенения горючей смеси её необходимо сжать. Сжатие в цилиндрах обеспечивает поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону (на трущиеся поверхности) подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр как через изношенные кольца, так и через маслосъемные колпачки.

Методы диагностики колец и колпачков

Наблюдение за состоянием мотора. Диагностика нужна тогда, когда было замечено резкое уменьшения уровня масла без видимых протечек. Клубы дыма из двигателя при резком надавливании на педаль газа при разгоне – признак износа маслосъемных колпачков.
Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае сизый дым проявляется при работе мотора под нагрузкой, при движении на подъём, при обгонах и резком наборе скорости. В зеркало заднего вида можно увидеть, как за автомобилем тянется дымный след.
Потеря мощности двигателем, трудный пуск и повышенный расход топлива-показатель износа поршневых колец. О проблемах с кольцами может указать и состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец.

Еще можно также воспользоваться компрессометром. Проверку компрессии двигателя нужно проводить только на прогретом до рабочей температуры силовом агрегате. Для диагностики потребуется:

Вывернуть свечи из головки блока цилиндров, затем поставить машину на ручной тормоз, а рычаг переключения передач перевести в нейтральное положение.
С усилием вставить головку компрессометра в отверстие для установки свечи зажигания.
На несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре. При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение показателя компрессии после заливки масла подтвердит предположение об износе поршневых колец.

Появился белый или черный дым из выхлопной трубы

Начнем с основных видов дымления для лучшего понимания проблемы. Итак, белый дым из выхлопной трубы — вполне нормальное явление для режимов прогрева холодного двигателя. Более того, ошибочно полагать, что это дым. На самом деле это пар. Вода в парообразном состоянии — естественный продукт работы мотора.

Отметим, что если пар виден в теплое время года, вполне возможно, это связано с попаданием охлаждающей жидкости в цилиндры. Его оттенок зависит от состава охлаждающей жидкости, погоды, освещенности, а также от количества охлаждающей жидкости в камере сгорания. Иногда он может приобретать сизый оттенок, напоминая «масляный» дым. Но, в отличие от масляного дыма, который надолго оставляет в воздухе синеватый туман, пар быстро рассеивается.

Неопытному автомобилисту достаточно сложно по внешнему виду определить, что является источником дыма. На этот случай можно воспользоваться проверенным способом проверки. Для этого необходимо на хорошо прогретом двигателе кратковременно закрыть срез выхлопной трубы листом белой бумаги, при этом конденсированный пар в виде капель воды при попадании на бумагу постепенно испарятся и не оставит явных жирных следов.

Чаще всего жидкость может попадать в цилиндры через прокладку головки блока из-за недостаточной протяжки (в зимний период часто наблюдается подтекание охлаждающей жидкости на стыке блока и головки), прогара и реже в результате образования микротрещин в головке или блоке цилиндров. Открыв пробку радиатора или расширительного бачка, легко выявить запах выхлопных газов и пленку масла на поверхности охлаждающей жидкости.

Все неполадки, связанные с белым дымом из выхлопной трубы, требуют устранения не только прямых причин, но и обязательной проверки систем, способных повлиять на их появление: термостат, датчик включения, муфта или сам вентилятор, состояние радиатора, его пробки, шланги или соединения. Если белый дым и сопутствующие ему дефекты замечены, то эксплуатировать автомобиль нельзя, так как дефекты быстро прогрессируют.

Кстати, у карбюраторных двигателей черный дым обычно возникает из-за перелива в поплавковой камере вследствие дефекта игольчатого клапана или из-за закоксовывания воздушных жиклеров. У бензиновых двигателей с электронным впрыском топлива переобогащение смеси появляется, как правило, при неисправности и отказах датчиков (кислорода, расхода воздуха и т.д.), а также при негерметичности форсунок. У дизелей черный дым появляется при нарушениях в работе насоса высокого давления, форсунок и при не оптимальном угле опережения впрыска.

Для проведения ускоренной диагностики необходимо также изучить состояние свечей зажигания. Черный налет сигнализирует о том, что возникла необходимость замены свечей на новые, а также может потребоваться диагностика и регулирование систем силового агрегата.

Повреждение маслосъемных колпачков;
Залегание колец, предназначенных для снятия остатков масла со стенок цилиндров;
Неисправность турбокомпрессора;
Используемое масло имеет низкое качество и т.д;

Теперь давайте остановимся на более подробном изучении проблемы повреждения колпачков и колец. Сазу отметим, дымление и наиболее частые причины расхода масла – колпачки, кольца.

Назначение колпачков состоит в удерживании масла во время работы клапанов. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах.

Как только водитель заводит холодный мотор после долгого простоя ТС, накопленное масло сгорит вместе с топливом в камере. В результате голубой или синий дым облаком вырывается из выхлопной трубы автомобиля.

При малом износе элементов двигателя наблюдается кратковременное появление синего дыма при работе на холодную. По мере нагрева мотора детали расширяются, в результате повышения их температуры зазоры между сопрягаемыми поверхностями элементов уменьшаются. Попадание масла в камеру сгорания прекращается, дымление исчезает.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Ford Focus | Замена маслосъемных колпачков

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров, но для этого потребуется сложное приспособление для сжатия пружин клапанов без снятия распределительного вала, которое трудно найти в продаже. Можно воспользоваться для этой цели универсальным приспособлением, сняв корпус распределительного вала, но так как корпус и головка блока цилиндров закреплены одними и теми же болтами, придется обязательно заменить прокладку головки блока. Поэтому рекомендуем заменять маслосъемные колпачки на снятой головке блока.

Вам потребуются: все инструменты, необходимые для снятия головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), пинцет для извлечения сухарей из тарелок пружин клапанов…

…и приспособление для сжатия пружин клапанов.

1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

2. Снимите нажимные рычаги и сухари рычагов (см. «Замена гидрокомпенсаторов клапанов»).


3. Установите на головку блока приспособление для сжатия пружин клапанов, закрепив его, как показано на фото, с помощью крючка, изготовленного из подходящего металлического прутка.	4. Установите под «рассухариваемый» клапан опору (можно воспользоваться головкой подходящего размера из набора инструментов), сожмите пружину и выньте из тарелки пружины сухари.


5. Снимите верхнюю тарелку пружины клапана, пружину…	6. …и нижнюю тарелку пружины впускного клапана…


7. …или механизм вращения выпускного клапана.	8. Снимите пассатижами с направляющей втулки клапана маслосъемный колпачок.

ПРИМЕЧАНИЕ

Маслосъемные колпачки установлены на направляющих втулках с небольшим натягом, поэтому их можно снять пассатижами без риска повредить втулки.

9. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом, продвиньте колпачок по стержню клапана до направляющей втулки и нажатием пальцев наденьте колпачок на втулку до упора.

ПРЕДУПРЕЖДЕНИЕ

Оригинальные маслосъемные колпачки устанавливайте только руками без применения оправки. Попытка напрессовать колпачок через оправку молотком неизбежно приведет к его повреждению.

10. Установите пружину и тарелки (механизм вращения) клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.

ПРЕДУПРЕЖДЕНИЕ

Если установленные с перекосом сухари останутся незафиксированными, то при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Аналогично замените маслосъемные колпачки остальных клапанов.

Рис. 5.4. Последовательность затяжки болтов крепления головки блока цилиндров

«Замена прокладки головки блока цилиндров»

ПРЕДУПРЕЖДЕНИЯ

Прокладку головки блока цилиндров обязательно замените новой.

Перед установкой корпуса распределительного вала на головку блока нанесите слой герметика на привалочную поверхность корпуса к головке.

13. Установите все ранее снятые детали газораспределительного механизма.

14. Отрегулируйте натяжение ремней привода генератора и насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода генератора и насоса гидроусилителя рулевого управления»), а также компрессора кондиционера (см. «Проверка и регулировка натяжения ремня привода компрессора кондиционера»).
