Когда менять приводные ремни

Конструктивные особенности и виды

Разнообразие конструкций двигателей повлекло за собой не меньшее количество видов, ремней привода навесных агрегатов и схем их правильного расположения.

Для лучшего соприкосновения с узлами они делаются различных форм внутренней поверхности и подразделяются на три вида:

зубчатые – изделия с разнообразным шагом поперечного профиля, обладающие высокой точностью передаточного момента;

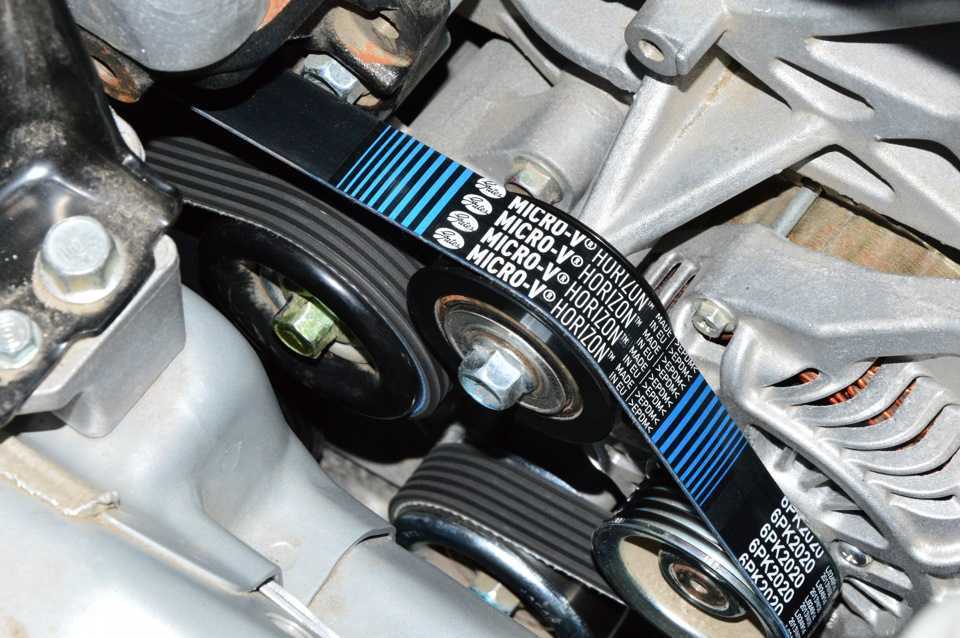

поликлиновые (ручейковые) с продольно расположенными ребрами, обладающие большей надежностью;
клиновые – трапециевидного сечения, где рабочими являются боковые стороны, не предназначенные для обратного изгиба.

Для каждого из этих видов, соответственно, производители рекомендуют и срок эксплуатации, который может варьироваться в пределах 50-70 тысяч километров пробега авто.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

нож, если надо просто срезать старую деталь;
вороток или трещотка с головкой 13;
длинная крепкая проволока;
плоская отвертка;
напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

страгиваем на 2-3 витка нижний болт;
ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ruНа данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

отвязываем генератор;
отжимаем его в рабочее положение;
возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

загоняем авто на подъемник или эстакаду;
снимаем натяжитель;
скидываем переднее правое колесо;
подпираем ДВС и демонтируем подушку;
меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

новый ремень маркировки 6РК 995;
накидные ключи 8, 19;
торцевые ключи 8, 10;
ключи Torx T20, T27;
трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

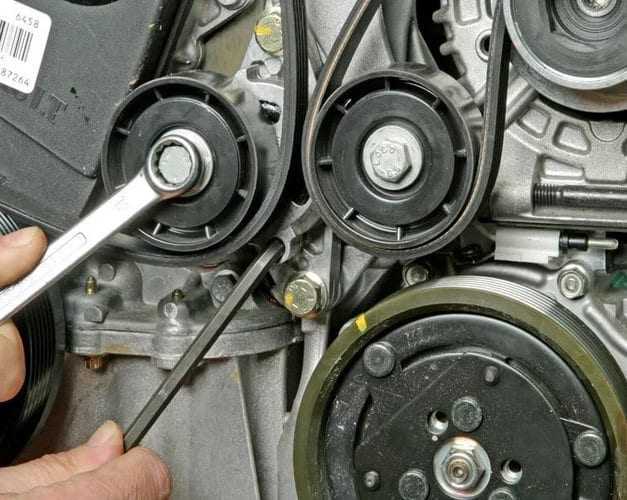

Находим натяжитель, достаем накидные ключи 19 и 8:

19 накидываем на ходовой винт;
8 держим контргайку;
страгиваем;
крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

центральный щиток (номера 1, 5, 7);
правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!
Перепутать опасно для дальнейшей эксплуатации машины. ФОТО: www.zr.ru

Итоговое натяжение регулировать настройкой натяжителя.

Регулировка силы натяжения

После окончания работ следует отрегулировать силу натяжения. Для этого имеются соответствующие приспособления и приборы: ППНР-100, Optikrik и другие всевозможные устройства, или можно проверить «вручную, на глаз».

В этом случае, от воздействия рукой ребро натянутого ремня должно с усилием изгибаться на девяносто градусов. Окончательный результат работы можно проверить, заведя машину с открытым капотом и включив максимальное количество электроприборов. Тем самым, вы дадите нагрузку на привод генератора. Если не возникло проскальзывания ремня, свиста или других различимых шумов, значит, установка и натяжка выполнена правильно.

Важные моменты

О ремне генератора нельзя говорить, не уделяя внимания натяжителям. Так что далее мы будем упоминать натяжители ремней автомобильных агрегатов и расскажем, как их выбирать вместе с ремнем. Начнем с теории. Подходящие к генератору ремни относятся к двум большим категориям. А именно:

Вентиляторные ремни. Это изделия довольно узких сечений, а также короткой длины. Их используются в приводах автомобильных гидронасосов, гидроусилителей, генераторов и вентиляторов, а также в некоторых вспомогательных частях ДВC автомобилей, комбайнов и автобусов;
Многоручьевые ремни. В отличие от вентиляторных, они широкие. По сути, являются совокупностью одинаковых клиновых ремней, которые соединяются специальной пластиной.

К какой бы группе ни относился ремень, он должен удовлетворять нескольким требованиям: быть прочным, износостойким, гибких, эластичным на очень широком температурной диапазоне

Также уделяется внимание способности изделия выдерживать колебания и сильные рывки. Основные характеристики приводных ремней это:

Тип (зубчатый или нет);
Материал;
Жесткость;
Форма;
Ширина;
Длина.

Заметим, что знание, скажем, маркировок ремней нужно только автослесарям

Рядовому водителю важно помнить об основных неисправностях ремней и особенностях натяжителей, а также знать каталожные номера. Последние будут полезны при поиске запчастей для ремонта

Поскольку речь идет о ремне генератора, уделим внимание именно ему

Когда и как нужно менять приводной ремень

Приводной ремень необходимо менять согласно регламенту, указанным заводом-изготовителем, либо при наличии вышеуказанных факторов износа ремня. Минимальный ресурс ремней – 50000 км, износ при меньшем пробеге говорит о люфте одного из приводных шкивов или о плохом качестве ремня.

В зависимости от модификации двигателя и конструкции привода вспомогательных агрегатов, поменять ремень самостоятельно. Разница состоит в типе натяжения:

натяжка болтом
натяжка роликом.

Также, агрегаты могут приводиться в движение одним ремнем, либо индивидуально, например: автомобиль Hyundai Tucson 2.0 оснащается кондиционером и насосом гидроусилителя, на каждый из которых приходится по индивидуальному ремню. В движение ремень насоса ГУР приводится от шкива генератора, и кондиционера от коленвала. Натяжение ремня кондиционера осуществляется роликом, а генератора и насоса ГУР – болтом.

Процесс замены приводных ремней на примере Hyundai Tucson:

двигатель должен быть выключен, селектор КПП должен стоять в режиме “P” или на 5 передаче с включенным ручным тормозом;
переднее правое колесо нужно снять для доступа к шкиву коленвала;
для доступа к шкиву КВ необходимо снять пластиковый пыльник, защищающий ремни от попадания грязи;
под капотом первым достается ремень насоса ГУР, для этого нужно ослабить крепление и подвести насос ближе к двигателю;
ремень генератора снимается путем ослабления крепления, аналогично насосу ГУР;
последним снимается ремень на компрессоре кондиционера, здесь натяжение производится роликом, который крепится болтом сбоку, и в зависимости от силы затяжки болта регулируется натяжение ремня; достаточно слегка открутить болт и ремень ослабнет;
установка новых ремней производится в обратной последовательности, пыльник поставить обратно в последнюю очередь после проверки работы ремней.

Особое внимание уделите качеству изделий, старайтесь приобретать оригинальные запчасти, во избежание риска преждевременного износа

Когда требуется замена

Как вы уже понимаете, диагностировать неполадки, связанные с генераторным ремнем, можно несколькими способами.

Существует несколько основных способов проверки, позволяющих получить ответ о текущем состоянии узла.

Метод определения на слух. Так вы можете слышать свист и постоянный шум. Первый симптом не смертельный, но уже говорящий о плохом состоянии ремня. Во втором случае все намного серьезнее;

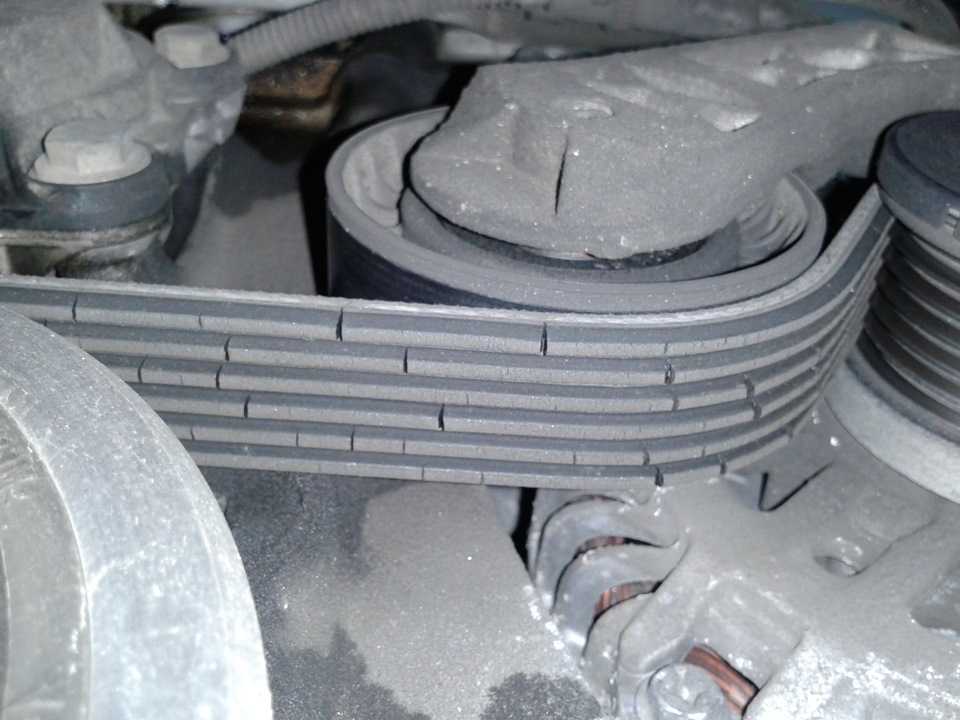

Визуальный осмотр. При изучении состояния ремня можно обнаружить обрывы, трещины, следы потертостей, растрепанные края, смещение шкива, появившиеся нити, образовавшиеся пятна масла на ременной поверхности и пр.;
Простая логика и наблюдение. Многие автомобилисты знают, что изначально в генераторном узле использовался некачественный ремень. Ждать от него длительной работы не стоит. Также на некоторых автомобилях установлен датчик, контролирующий состояние генератора.

Ремень может износиться по естественным причинам в процессе эксплуатации. Но нередко возникают проблемы со стороны натяжного механизма. В итоге страдает сам ремень, а также связанные с ним компоненты.

Здесь обычной заменой не обойтись. Потребуется более серьезный ремонт с частичной или полной заменой деталей генератора.

Справиться с самостоятельной заменой такого узла как генераторный ремень не сложно. Владельцы множества автомобилей брали все в свои руки.

Часто встречаются советы самих автовладельцев, которые рассказывают о личном опыте ремонта генератора на примере:

Рено Логан 1.6 8 клапанов;
Лада Калина;
Лада Приора 16 клапанов с кондиционером;
Форд Фокус;
ВАЗ 2110;
Лада Гранта;
ВАЗ 2107;
ВАЗ 2114;
Митсубиси Лансер 9;
ВАЗ Классика;
Дэу Ланос;
Шевроле Авео и пр.

При замене обязательно приобретайте деталь аналогичного типа. Изделия идут с дорожками разного количества. Подобрав несоответствующий своему генератору ремень, возникнут проблемы в процессе его установки и дальнейшей эксплуатации.

Если на авто предусмотрено применение поликлинового ремня, клиновидный вряд ли подойдет. Но это уже совершенно иной вопрос, требующий отдельного рассмотрения.

Как проверить состояние ремешка?

В среднем ресурс эксплуатации РГ составляет примерно 50 тыс. км, однако на срок службы влияют и другие показатели, к примеру, состояние остальных узлов генератора, а также условия использования. Для диагностики РГ нужно произвести проверку степени натяжения. Если состояние ремня хорошее, то допускается его проседание на незначительное расстояние — оно регламентируется автомобильным производителем.

Кроме того, потребуется также произвести визуальную диагностику РГ — нужно удостовериться в том, что на нем нет следов износа и повреждений. В том случае, если визуальная проверка показала, что на ремне появились отслоения или на его поверхности есть следы моторной жидкости, то РГ подлежит замене. Также надо найти причину утечки масла и ликвидировать ее, в противном случае новый ремень долго не протянет (видео опубликовано каналом В гараже).

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
нож;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Ремень генератора ваз 2112

Замена

Ремень генератора ВАЗ 2112 при условии высокого качества и бережной эксплуатации может обеспечить пробег свыше 100 тыс. км, но лучше произвести его замену не испытывая судьбу после того, как он прослужит установленный производителем срок.

Замена ремня генератора 2112 производится в таком порядке:

автомобиль устанавливается на смотровую яму, так как доступ снизу к ремню более удобный;

после отключения аккумулятора ослабляются верхние и нижние гайки крепления генератора;

откручивается регулировочный болт и генератор перемещается к блоку двигателя;

снимается старый и надевается новый ремень генератора.

Натяжка ремня производится так, как это указано выше. Учитывая, что устанавливается новый ремень, после небольшого периода эксплуатации, он может слегка растянуться и натяжение ослабится. Устраняется это дополнительной подтяжкой ремня привода генератора до параметров, установленных производителем.

Как натянуть

2. Для этого ослабьте затяжку гаек нижнего и…

3. …верхнего крепления генератора.

4. Чтобы натянуть ремень, отведите генератор от блока цилиндров, поворачивая регулировочный болт по часовой стрелке. Для ослабления ремня подведите генератор к блоку цилиндров, поворачивая регулировочный болт против часовой стрелки.

5. Проверните ключом коленчатый вал за болт крепления шкива на два оборота по часовой стрелке и снова проверьте натяжение ремня. При необходимости повторите регулировку.

6. Затяните обе гайки крепления генератора.

7. Проверять и регулировать натяжение, а также заменять ремень привода генератора удобнее снизу автомобиля. Для этого нужно поднять переднюю часть автомобиля и снять защиту картера двигателя.

8. Для замены ремня ослабьте затяжку гаек нижнего и верхнего крепления генератора, выверните регулировочный болт на максимально возможную величину и снимите старый ремень, придвинув генератор максимально к блоку цилиндров. Наденьте новый ремень на шкив коленчатого вала, а затем на шкив генератора. После этого отрегулируйте натяжение ремня.

Как поменять

К процедуре замены следует подготовиться, приготовив:

набор ключей; домкрат; новый расходный материал.

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

Сначала следует снять бачок с жидкостью для гидроусилителя.

Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке.Привод генератора с гидроусилителем

Для снятия старого ремешка, следует ослабить натяжной ролик.

Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.

Сборка осуществляется в обратной последовательности.

При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.

Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.

После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

На этом этапе проявляется отличие авто с гидроусилителем – на них отсутствует регулировочный болт. Регулировка натяжения выполняется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

С помощью ключа на «13» откручиваем крепежную гайку генератора.

Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.

Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.

Далее новый расходник надеваем на привод, вращая регулировочный болт.

На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против – ослабляем.

Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

Как подтянуть

Отрегулируйте натяжку ремня, используя регулировочный винт — по часовой стрелке — натягиваете ремень, против часовой – ослабляете.

Установив необходимую натяжку, затяните крепления генератора и проверьте степень натяжения.

На 1,6-литровых двигателях кроме ключей, вам потребуется небольшая монтажка или монтировка. Принцип тот же, ослабьте крепежные болты генератора, затем используя монтировку, отодвиньте генератор от двигателя или к двигателю в зависимости от того натянуть вам нужно или ослабить ремень генератора. После окончания зафиксируйте крепежные винты и проверьте натяжку ремня.

Замена ролика натяжителя ремня генератора

В процессе работы могут появиться посторонние шумы. Они говорят о том что приходит в негодность подшипник либо натяжного ролика. Либо подшипнике генератора или другого механизма, через который проходит ремень. Это может быть ГУР или компрессор кондиционера. Как обнаружить источник возникающих шумов, более подробно описано в этой статье.

В случае если источником шума является натяжной ролик его необходимо заменить.

Для этого ослабляется натяжение ремня. Снимается ремень. Если ремень натягивается роликом со смещенным центром. Он просто откручивается и меняется на новый. Натяжение ремня производится при помощи специальной вилки. Вилка вставляется в специальные отверстия, предусмотренные в ступице ролика. Производится натяжение ремня проворачиванием ступицы. Затем она прижимается гайкой или болтом в зависимости от конструкции.

Проверка натяжения ремня генератора.

Проверить правильность натяжения ремня можно кустарным способом. Натянутый ремень должен проворачиваться на 90 градусов. Если он не докручивается, то натяжение сильное и его необходимо ослабить. Если проворачивается больше то ремень натянут слабо. Его необходимо ещё подтянуть.

Таким образом, проверяются поликлиновые ремни. Клиновые ремни ведут себя аналогично.

Замена натяжителя ремня генератора.

Если вышел из строя ролик на натяжителе. Натяжитель необходимо снять целиком. Ослабляется ремень. При помощи воротка. Затем откручивается натяжитель. Меняется в сборе либо откручивается ролик и меняется.

Замена ремня генератора на катке БОМАГ

В качестве примера можно привести замену натяжителя и ремня на катке БОМАГ. В процессе работы заглох двигатель. Был поднят капот. Стало видно, что ремень соскочил со шкивов и повредился.

Двигатель заглох потому что сработала система защиты двигателя. ЭБУ отключил двигатель после того ка генератор перестал давать зарядку. Причина неисправности оказалась в том, что ролик на натяжителе соскочил со ступицы. Повредил рычаг натяжителя. Край ремня повредился при соскакивании с роликов.

Натяжитель оказался непригоден для дальнейшего использования. Его необходимо заменить на новый.

Подходящего ремня в магазине не оказалось . предложили аналогичный ремень но на 2 см короче. Было решено установить этот ремень. Потому что техника срочно требовалась в работе. Новый, но короткий ремень сел на свое место. Диапазона работы натяжителя оказалось достаточно.

Двигатель завелся, но обнаружилась проблема. Так как ремень короче он стал цеплять за корпус натяжителя. Оставлять его в таком положении нельзя. Потому что приведет к поломке натяжителя и обрыву ремня.

Пришлось установить старый ремень . предварительно обрезав повреждённые ручьи поли клинового ремня.

В этом положении каток проработал несколько дней. До того как был приобретен новый ремень нужного размера.
