Как делается регулировка клапанов рено логан своими руками

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

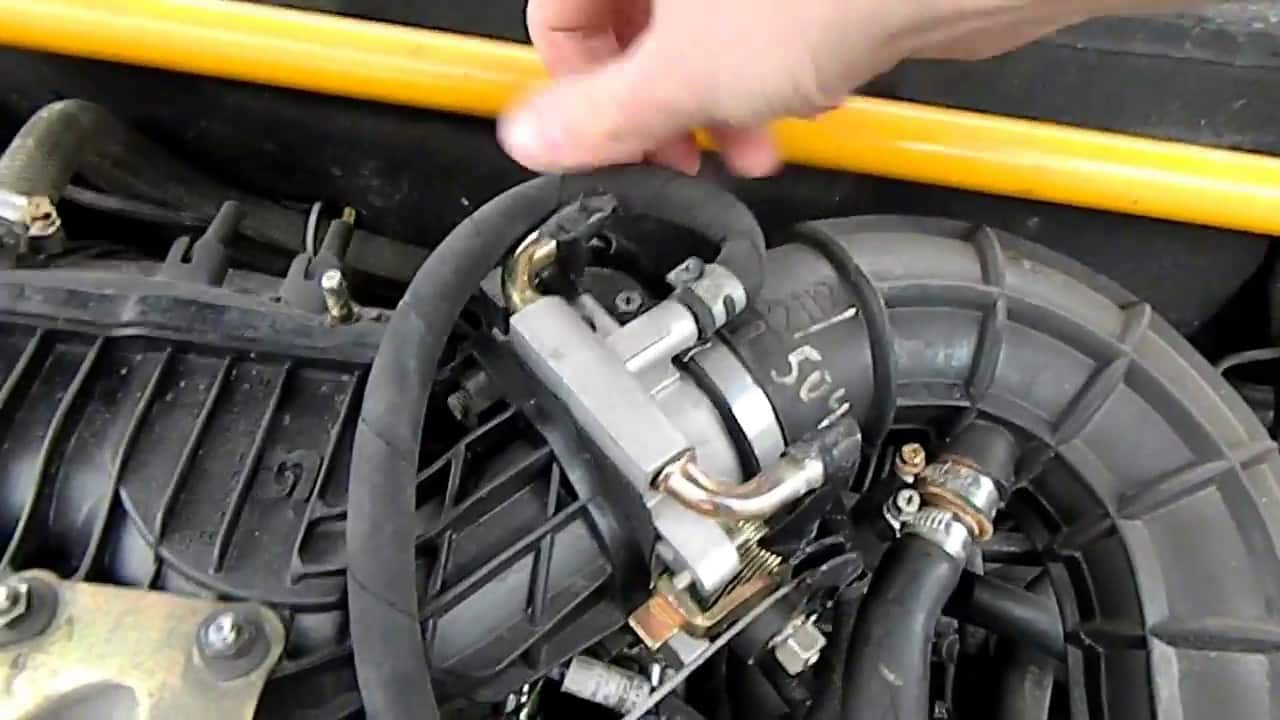

Во время холостой работы двигателя газы движутся по шлангу малого контура через специальное отверстие пропуска в дроссельном узле. В это время во впускном шланге создается высокое разрежение, что позволяет эффективно отсасывать картерные газы из дроссельного блока. Отверстие пропуска в дросселе регулирует количество газов, которые отсасываются.

Это позволяет стабилизировать работу двигателя в режиме холостого хода. Когда автомобиль начинает двигаться, дроссельная заслонка открывается, в результате чего газы из картера через шланг большого контура попадают в цилиндр для сгорания.

«8» и «16»

Как я писал выше – это считается классическая компоновка. Только второй вариант с «16» или 4–мя клапанами на цилиндр, является более производительным, мощность примерно на 15 – 20 л.с. больше.

Как этого добиваются? По сути, очень просто:

У 8-ми клапанного агрегата, один распределительный вал, который в себе объединяется и впуск и выпуск. То есть и те и другие кулачки, находятся на одном «стержне», если один открывает впуск, то второй находится в противоположном направлении и как бы не работает. Затем они меняются. Здесь небольшая цепь и по сути одна шестерня (или звездочка), фазовращатели на таких моторах применяются крайне редко.

То у 16-ти клапанного варианта, все намного сложнее, но эффективнее. Здесь есть два распределительных вала. Каждый вал работает под свою задачу — есть «впускной» (открывает впускные клапана) и есть выпускной (соответственно выпускные). Усилия распространяются равномерно на два вала, а не на один. Есть такое мнение, что здесь сам клапан немного меньше, чем у «оппонента с одним валом» — возможно, однако нужно сравнивать конкретные модели двигателя.

Зачастую на эти агрегаты устанавливают гидрокомпенсаторы, которые автоматически регулируют тепловой зазор (у восьми клапанного мотора, такое устанавливается крайне редко). ТО есть вам мне нужно регулировать клапана.

Смотрим полезное видео

В итоге из-за увеличенного количества впускных и выпускных отверстий, воздушно-топливная смесь быстрее поступает и быстрее отводится, причем нет излишних механических потерь. Нужно отметить, что на эти варианты зачастую устанавливают фазовращатели, что еще больше повышает эффективность. В итоге и прибавляется мощность в 15 – 20 л.с.

Необходимый инструмент для работы

Работу по регулировке может проделать самостоятельно каждый автовладелец, но для этого нужно иметь весь необходимый инструмент, а также небольшой багаж знаний. Что касается инструмента то для работы понадобится:

Шурупы
Пассатижи
Рожковые ключи на 10 и 13
Отвертка

Согласно регламенту в не зависимости от типа двигателя регулировка клапанной системы нужно производить примерно каждые 100 000 километров, но некоторые считают что делать это нужно каждые 60 000 километров. По утверждению автовладельцев если машина работает на газу это может отрицательно сказывается на клапанах, седло начинает просаживаться, в камеру в место горючего материала из-за неправильных зазоров начинает поступать газ.

Стандартные зазоры должны быть:

У впускных клапанов от 0.1 до 0.15 миллиметров
У выпускных от 0.25 до 30 миллиметров

Если устанавливаются новые элементы то происходит притирка и зазор тогда должен быть от 0.2 до 0.25 миллиметров. Этот зазор необходим чтобы у металлических деталей во время нагревания компенсировать расширение.

Способы проверки картерных газов

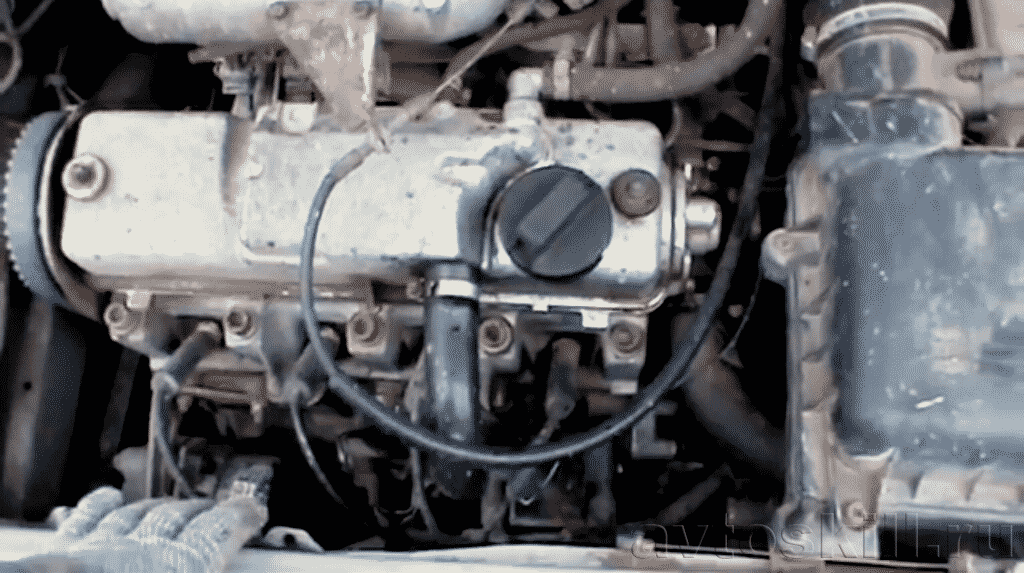

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Недостатки, поломки и проблемы двигателя К7М

Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.

Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.

Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.

Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.

К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.

Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.— Рожковый ключ на «10».

— Плоскогубцы.
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).

Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
— Снимаем клапанную крышку с модулем зажигания.

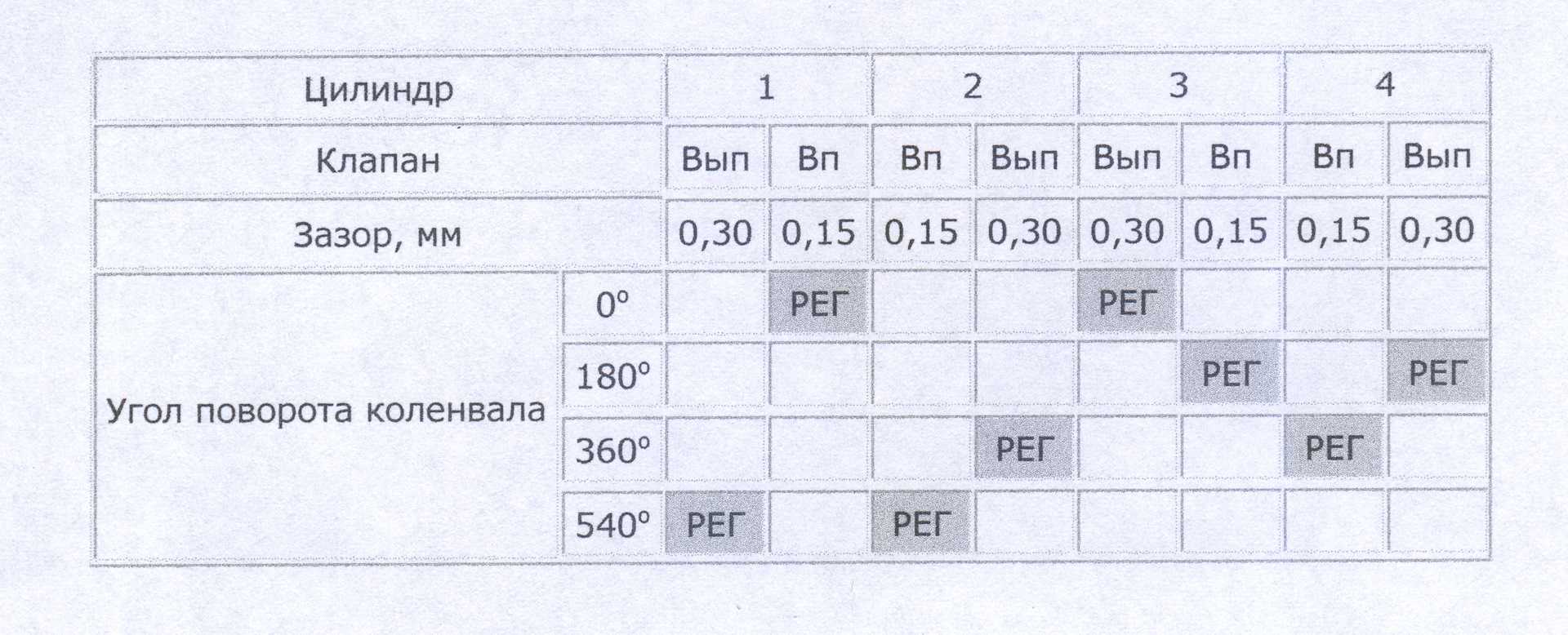

Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

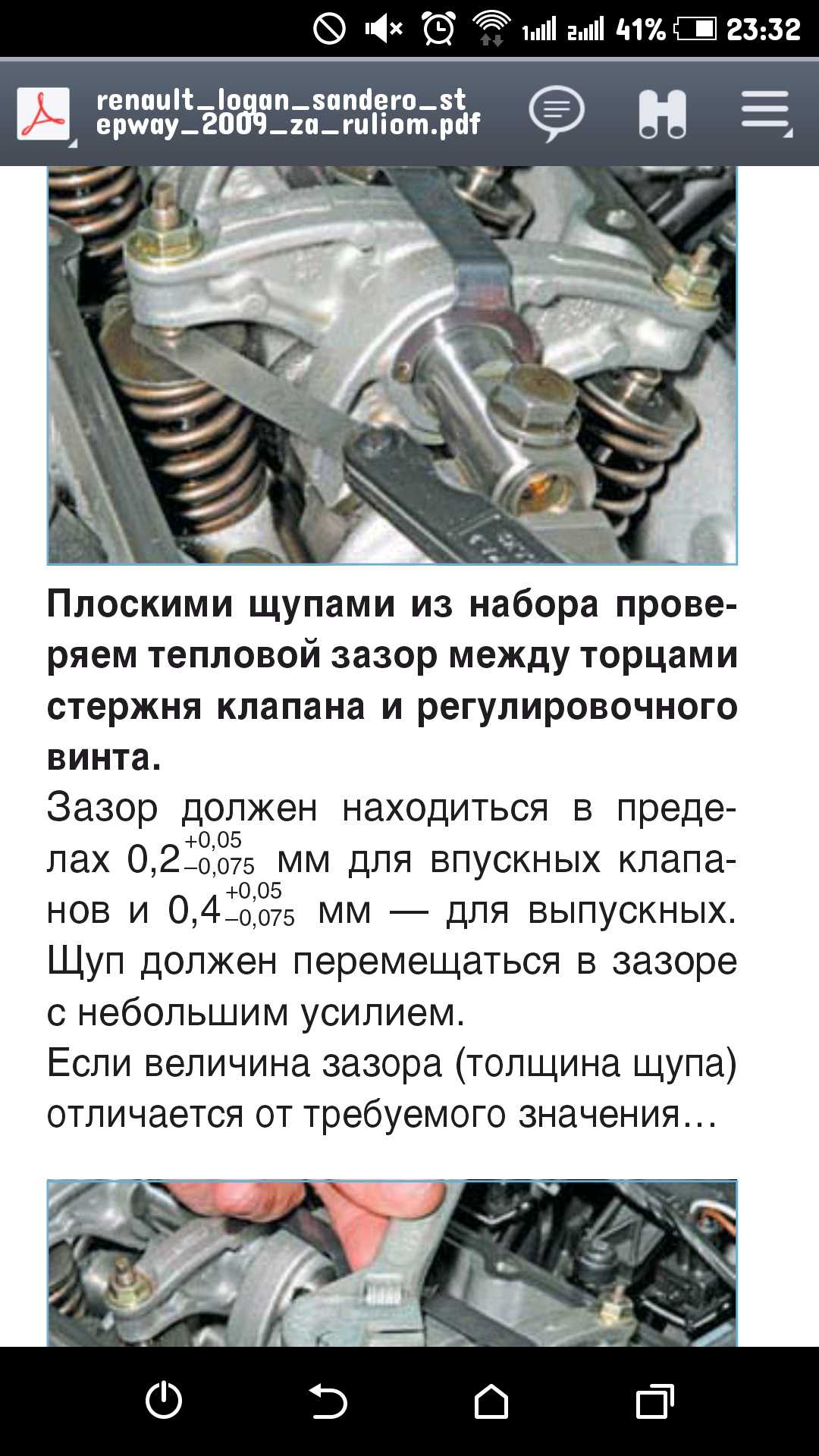

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).

Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).

При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.

Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.

Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности. Примечания и дополнения

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
Еще статьи по двигателю k7j

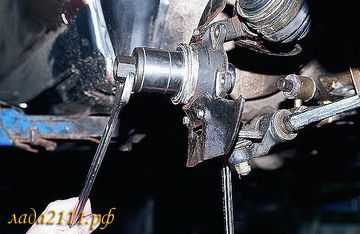

— Замена задней опоры двигателя k7j автомобиля Рено Логан 1
— Замена наконечников рулевых тяг автомобиля Рено Логан
— Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

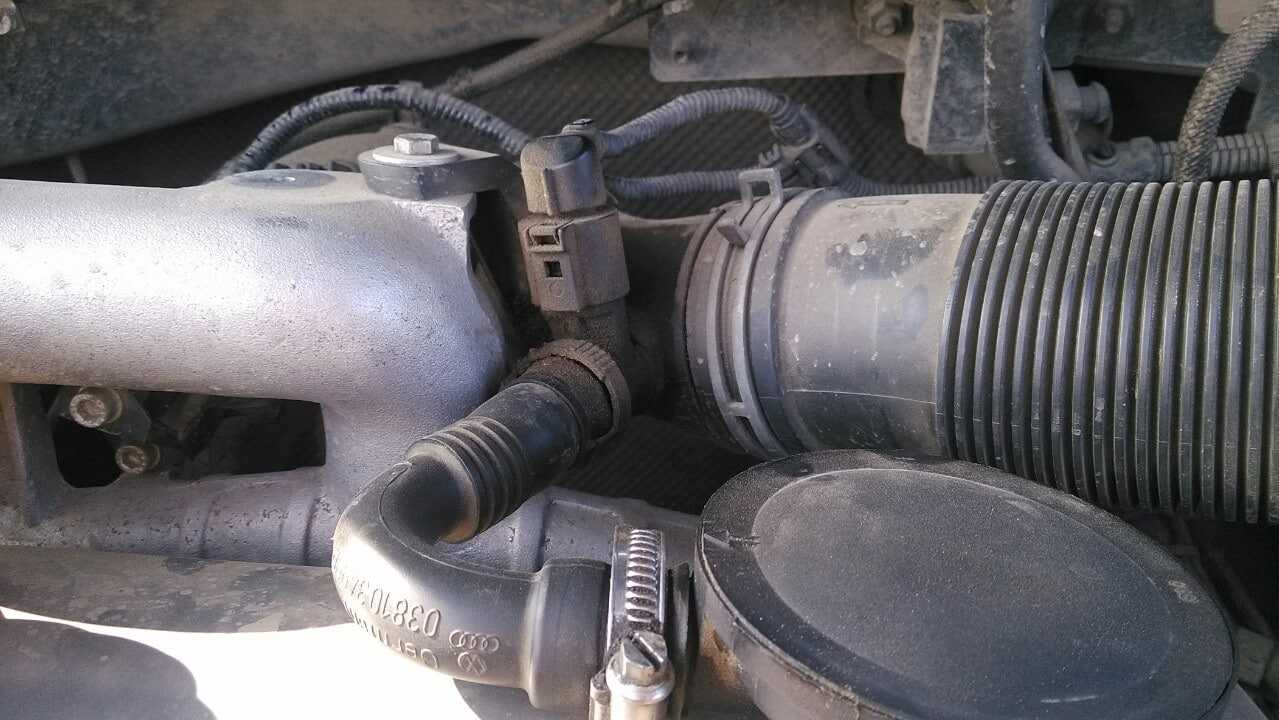

Установка клапана PCV в систему вентиляции картера ВАЗ

Замечали, когда находитесь в пробке, то двигатель начинает работать неустойчиво, особенно, когда включен кондиционер или другие потребители? Одна из причин может быть в системе вентиляции картера, которая имеет ряд недостатков. Избавиться от них можно при помощи установки клапана PCV.

Недостаток штатной системы вентиляции ВАЗ

— Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
— Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

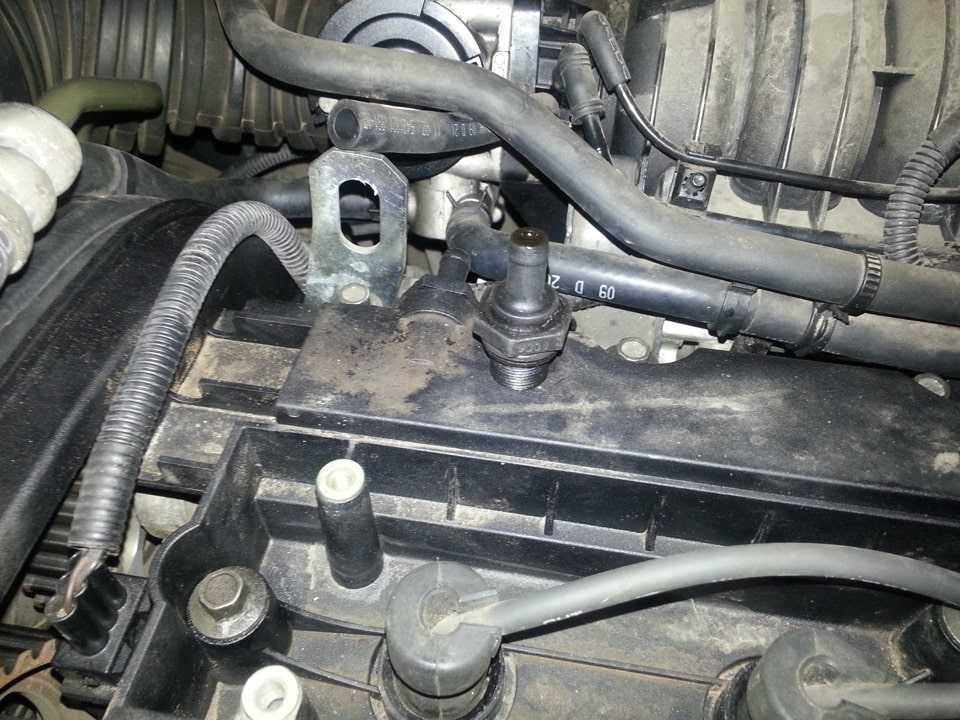

Установка клапана PCV

— снижение вибронагруженности на ХХ;
— лучший прием нагрузки от кондиционера и других мощных потребителей типа обогревов лобового, сидений и прочих;
— увеличение момента с низов;
— снижение расхода масла через вентиляцию.

xn--2111-43da1a8c.xn--p1ai

Причины стука на правильно отрегулированных клапанах

Порой у автолюбителей возникает вопрос – а почему при правильно выставленных зазорах клапана все равно стучат? Здесь есть несколько причин:

Появилась выработка на носике коромысла, нажимающего на стержень клапана. Что зазор увеличен, можно понять, покачав коромысло рукой вверх и вниз. Такой зазор можно отрегулировать вручную без щупа, либо снять ось коромысел и отшлифовать носик до получения ровной поверхности.
Изношен кулачок распределительного вала. Здесь без замены распредвала не обойтись.
Изношены металлические наконечники штанги. Дефект виден на глаз, на поверхности наконечников образуются выбоины. Нужно заменить либо наконечники, либо целиком штангу.

Вобщем начну с того что машина заводится и довольно неплохо едет, но есть капитальные проблемы в работе двигателя, как например детонация, расход литр на километр и т.д. Прочитал толмут, пришел к выводу что нужно регулировать зазоры клапанов и выставлять зажигание. Не говоря уже о том что тормозной путь со скорости 40 км\ч составляет приблизительно 100-150 метров (об этом в следующей записи) снимаю клапанную крышку и обнаруживаю до одури перетянутые клапана вообще без какого либо зазора. Ниже представлю инструкцию по которой действовал при регулировке, двигатель заработал как часы, но все еще детонирует и едет машина только на подсосе. Помогите советом, куда копать! Карбюратор 83й от восьмерки вроде там стоит, зажигание выставлял, топливный насос работает на ура, свечи, вв провода, бегунок, крышка трамблера заменены на новые. К карбу подключена обратка, может она? Заткнуть? И еще вопрос, когда менял бегунок старый был без сопростивления а поставил я как раз с этим резистором, вроде так называется, есть ли разница между ними? Машина стоя на месте работает как часы, на второй передаче глохнет.

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ КЛАПАНОВ 402 ДВИГАТЕЛЬ1. Ключом для храповика (я проворачивал крутя вентилятор с вывернутыми свечами, очень удобно если ремень натянут) проворачиваем коленчатый вал по часовой стрелке и устанавливаем первый цилиндр в ВМТ (верхнюю мертвую точку) такта сжатия, для этого проворачиваем шкив коленвала до тех пор, пока третья метка на шкиве не совместиться с отметкой на передней крышке.2. Убедитесь, что в этом положении оба клапана закрыты.3. Первым регулируем выпускной. Вставляем щуп, измеряем зазор. Он должен составлять 0,35-0,4 мм. Если величина не соответствует этому показателю то, откручиваем рожковым ключом контргайку регулировочного винта, выставляем нужный зазор, вращая винт отверткой и придерживая ключом контргайку. Щуп должен проходить с небольшим усилием.4. Затягиваем контргайку. Щуп большего размера не должен входить в правильно отрегулированный клапан. Переходим к впускному.5. Зазор на впускном клапане первого цилиндра должен составлять 0,4-0,45 мм. Проделываем ту же операцию.6. Проворачиваем, при помощи храповичного ключа, коленвал на 180 градусов и производим настройку второго цилиндра. Зазоры должны составлять 0,4-0,45 мм.7. Еще раз проворачиваем коленчатый вал на 180 градусов.Регулируем четвертый цилиндр. Зазор выпускного клапана должен быть 0,35-0,4 мм, а впускного 0,4-0,45 мм.проворачиваем коленвал на 180 градусов и регулируем третий цилиндр. Регулировочные величины должны соответствовать 0,4-0,45 мм.8. Проходим еще раз по всем цилиндрам и проверяем зазоры, при необходимости, исправляем.9. Тщательно протираем крышку головки блока и ее посадочное место.Устанавливаем новую прокладку и прикручиваем саму крышку. Чтобы не продавить прокладку и не сорвать резьбу крепления, крышку прикручиваем без особых усилий.10. Устанавливаем воздушный фильтр на место.

Где находится датчик электроусилителя руля на приоре
Установка евроручек ваз 2112
Ошибка датчика педали газа
Установка катушки зажигания от оки на мотоцикл урал
Как снять фару рено меган 3

Газораспределительная система

Газораспределительная система мотора ЗМЗ 21 состоит из следующих элементов:

Распределительный вал;
Текстолитовая распределительная шестерня;
Толкатели клапанов;
Алюминиевые штанги с металлическими наконечниками;
Ось коромысел в сборе с клапанами;
Клапанные пружины;
Клапана – впускные и выпускные.

Схема устройства газораспределительной системы Газ 21

Распределительный вал имеет нижнее расположение и приводится в движение от коленчатого вала через шестерни – металлическая шестерня коленвала передает движение на шестерню распредвала;
Кулачки распределительного вала приводят в движение толкатели – они начинают подниматься и опускаться;
Толкатели через штанги и коромысла заставляют открываться и закрываться клапана;
Открытие и закрытие клапанов позволяет произвести рабочий цикл в цилиндре.

устройство клапана газораспределительной системы

Зачем выполнять регулировку

Зачем вообще регулировать клапана двигателя? Данная процедура необходима для поддержания узла в рабочем состоянии. Если говорить более конкретно, появляются негативные эффекты, ухудшающие рабочее состояние двигателя, а именно:

Увеличение зазора ведет к ухудшению работы клапанов, как следствие — воздушно-топливная смесь выходит некачественной, от этого ухудшаются характеристики двигателя.
При увеличении зазора повышается шанс поломки деталей во время рабочего цикла.
Износ деталей также увеличивается примерно в 2-3 раза.

В общем можно заметить незначительное ухудшение в работе, которое впоследствии приведет к полной поломке узла. Не хотите лишних затрат — потратьте лишний час на регулировку.

Когда регулировать клапана

Снимаем корпус воздушного фильтра;
Откручиваем катушку зажигания;
Отводим в сторону провода и отключаем от клапанной крышки все шланги;
Снимаем клапанную крышку;
Поддомкрачиваем переднее правое колесо и включаем пятую передачу на КПП;
Регулируем клапана проворачивая двигатель за колесо;
После регулировки всех зазоров собираем все в обратной последовательности.

Более подробную инструкцию можно увидеть в фотоотчете.

Внимание: Затягивать болты крепления клапанной крышки необходимо с усилием — 10 Nm. 1. 1

На фото представлен основной инструмент, необходимый для регулировки тепловых зазоров клапанов Renault Logan 1.4.

Для регулировки клапанов нам необходимо снять корпус воздушного фильтра, катушку зажигания и клапанную крышку.

Приступаем к снятию корпуса фильтра. Торцевым ключом на 8мм откручиваем два передних болта крепления корпуса.

Еще один болт выкручиваем со стороны кузова слева.

И такой же болтик откручиваем от кузова справа.

И еще необходимо отщелкнуть патрубок забора воздуха из своего посадочного места (между радиатором и аккумулятором).

Поднимая корпус воздушного фильтра нужно снять патрубок картерных газов с клапанной крышки.

Сняв корпус фильтра, снимаем катушку зажигания. С помощью ключа torx T30 откручиваем четыре крепежных болта и убираем катушку в сторону.

Еще нам необходимо отодвинуть в сторону вакуумный шланг и жгут проводов, вытянуть со своих пазов и убрать за пределы клапанной крышки. И отсоединить еще один шланг картерных газов от крышки клапанов.

Теперь, с помощью ключа на 8мм откручиваем восемь болтов крепления клапанной крышки.

Для снятия крышки её необходимо аккуратно поддеть отверткой. Можно использовать отвертку как рычаг, опирая её об корпус термостата.

Сняв клапанную крышку приступаем к регулировке тепловых зазоров клапанов. Для проворачивания двигателя проще всего приподнять переднее правое колесо, а двигатель поставить на пятую передачу. Теперь при прокручивании колеса будет прокручиваться и двигатель. Так же можно, если автомобиль находится на ровной поверхности, просто включить пятую передачу и толкать автомобиль вперед или назад.

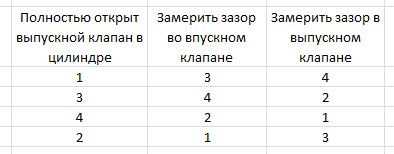

Чтобы не заморачиваться с порядком регулировки клапанов, необходимо регулировать этот клапан, на который не давит рокер. То есть кулачек распредвала (под рокером регулируемого клапана) должен смотреть вниз.

Для регулировки зазоров клапанов используем рожково-накидной ключ на 10мм, пассатижи и щупы на 0,15 мм и 0,25 мм. Прокручиваем по кругу двигатель, проверяем зазоры во всех клапанах и при необходимости подрегулировал зазоры.

После проверки и установки всех зазоров, очищаем, от старого герметика, посадочное место на головке под установку клапанной крышки.

Также очищаем клапанную крышку и прокладку. Так как прокладка на данном двигателе металлическая, то её можно не менять, а лишь слегка промазать герметиком.

Промазываем прокладку клапанной крышки небольшим слоем герметика с двух сторон и устанавливаем её на крышку.

Устанавливаем клапанную крышку на свое место и равномерно обтягиваем её крепежными болтами, по кругу, с необходимым моментом.

Прикручиваем на место катушку зажигания и подключаем всё обратно, на свои места.

Устанавливаем на место корпус воздушного фильтра и затягиваем крепежные болты.

Производитель рекомендует производить регулировку клапанов Renault Logan после 80–100 тыс. км пробега. На практике регулировка требуется после 60 000 км пробега.

О регулировке клапанов следует задуматься при появлении отчётливого стука на холостом ходу. Стук должен появиться из двигательного отсека.

Щупы для регулировки клапанов.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Порядок регулировки клапанов на 402 двигателе

Отсоедините все шланги, которые отходят от клапанной крышки, а также снимите шланг устройства опережения зажигания.
Отсоедините тросик или тягу акселератора, если они прикреплены к клапанной крышке.
Выкрутите 6 болтов и снимите клапанную крышку. Иногда для этого приходится снимать воздушный фильтр, зависит от модели карбюратора.
Выкрутите свечи.
Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого совместите третью метку на шкиве коленвала и прилив на корпусе двигателя. Коленвал вращайте с помощью стартера или лопастей вентилятора (за исключением переделанных моторов, в которых вентилятор приводится в действие электродвигателем).
Снимите крышку трамблера и убедитесь, что бегунок находится напротив контакта 1-го цилиндра. Если нет, проверните коленвал на 1 оборот и снова совместите метки на шкиве и корпусе.
Регулируйте клапаны в следующем порядке: 1 впускной, 1 выпускной, 2 выпускной, 3 впускной. Затем проверните коленвал на полный оборот, совместите метки на шкиве и корпусе и отрегулируйте 2 впускной, 3 выпускной, 4 впускной и выпускной. Если вы не знаете, какие клапаны впускные, а какие выпускные, то придерживайтесь следующего порядка – сначала 1, 2, 4, 6, затем 3, 5, 7, 8.
Для регулировки клапана сделайте следующее – покачайте коромысло вперед-назад по валу, затем молотком не сильно стукните по нему над клапаном. Не перепутайте место удара. Если вы ударите над толкателем, то погнете его и толкатель придется менять.
Придерживайте регулировочный винт ключом на 11 или мощной отверткой и открутите фиксирующую его гайку.
Измерьте зазор и при необходимости отрегулируйте его.
Придерживая ключом или отверткой болт, зафиксируйте его гайкой. Если зазор соответствует норме, переходите к следующему клапану, если нет, повторите регулировку.
Установите на место свечи, крышку трамблера и высоковольтные провода.
Заведите двигатель и убедитесь, что на все толкатели подается масло. Если масло не идет, ослабьте гайку крепления оси коромысел в районе 4-го цилиндра. Если это не помогло, мотор требует прочистки масляной системы.
Заглушите двигатель, наденьте клапанную крышку, закрутите болты и подключите все шланги.
Заведите мотор и дайте ему поработать до полного прогрева. Послушайте звук работы клапанов. Если вы их правильно отрегулировали, то не будет ни металлического звона, ни глухого цокота.

Когда требуется регулировка зазоров клапанов

Согласно техническому паспорту Renault Logan 2 поколения, регулировку этих элементов требуется осуществлять не чаще, чем через каждые 60 000 километров пробега. Самостоятельно владелец французской иномарки может определить необходимость в регулировке зазоров по следующим признакам:

снижение мощности и эффективности работы;
характерный металлический стук, шум;
запах гари.

Важно: при возникновении характерных симптомов изменения зазоров клапанов требуется проводить их регулировку. В противном случае комплектующие запчасти силового агрегата подвергаются скорейшему износу

Описание устройства мотора К7М 1.6 литра 8v

В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.

В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru
