Замена сцепления газ 3110

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

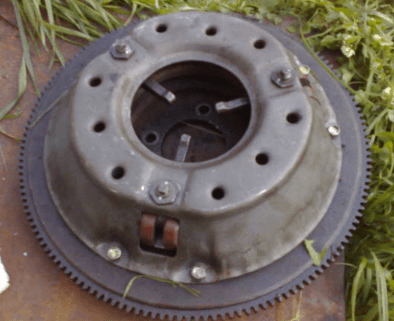

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
расконтриваем регулировочные гайки;
штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

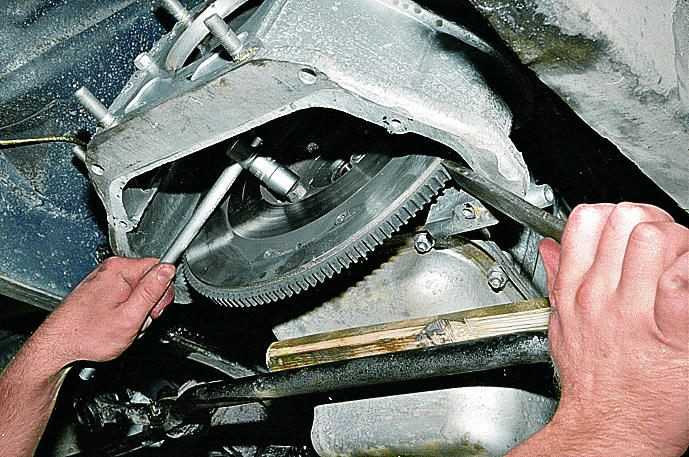

ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
проворачиваем маховик так, можно было добраться до лапки;
расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

один из участников операции садиться на руль и до конца выжимает сцепление;
второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

🌟 Видео 🎬

Замена рабочего цилиндра сцепления ГАЗ 3110 ВолгаСкачать

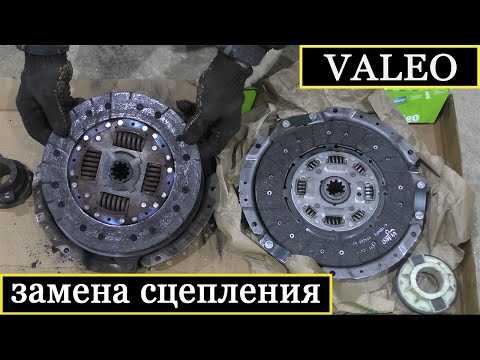

Замена сцепления ГАЗ Волга. Тотальный износ.Скачать

Получили посылку. Комплект сцепления 406 двигатель HOLA S956. Обзор сцепления на Волгу ГАЗ 3110Скачать

Ремонт рабочего цилиндра сцепления. Газель.Скачать

Волга 31105 В чём причина.Скачать

ГАЗ 3110 замена пакета сцепления.Скачать

Сцепление ГАЗ ВолгаСкачать

Газель — как я улучшил выжим сцепление и переключение передач.(Бесплатно)Скачать

регулировка сцепления волга 31105Скачать

Ремонт Волги , замена сцепленияСкачать

Замена главного цилиндра сцепления. Не включаются передачи. газ 3102Скачать

Потёк главный цилиндр сцепления ГАЗ Волга, что делать, как заменить?!Скачать

Замена сцепления на ВолгеСкачать

Сцепление УАЗ, ВОЛГА, ГАЗЕЛЬ для двигателей ЗМЗ 402, УМЗ 421, 4216, 405, 406, 409.Скачать

Ремонт главного цилиндра сцепления УАЗ, газель, соболь, волга и пр.Скачать

ЗАМЕНА СЦЕПЛЕНИЯ ГАЗЕЛЬ, ВОЛГА ЗМЗ — 405, 406, 409 ДВИГАТЕЛЬ.Скачать

Что же со сцеплением на Волге?Скачать

Принцип действия системы сцепления

Для передачи крутящего момента на ведущие колеса автомобиля от коленчатого вала двигателя предусмотрена коробка, так как равномерная передача крутящего момента от двигателя к колесам невыгодна. Автомобиль не сможет ехать без сцепления, да и работа самого силового агрегата будет неэффективной.

Для комфортной работы силовой установки снимаемый с коленчатого вала крутящий момент необходимо предварительно изменить в коробке передач (КПП). Затем он бежит к оси двигателя. Поскольку переключение передач заставляет переключать передачи, которые сильно ударяются друг о друга, переключение может быть затруднено. При постоянном подключении коробки к агрегату для полной остановки транспортного средства потребуется также остановка двигателя.

Работа сцепления в автомобиле Газель

Для решения этих проблем в автомобиле предусмотрено сцепление, которое представляет собой специальный блок коробки. Способствует временному разъединению двигателя и коробки передач, что приводит к разрыву крутящего момента. Нажатие на педаль сцепления может привести к переключению передачи или к остановке машины. Сцепление позволяет автомобилю плавно двигаться и ускоряться.

Принцип его работы для любой марки автомобиля аналогичен. Исключает возможность быстрого износа узлов и деталей, соединяющих панель управления и коробку.

Прижимной диск сцепления, прикрепленный к корпусу, прижимает диск сцепления к маховику. Ступица диска, прикрепленная к входному валу, должна иметь возможность свободно перемещаться по нему. Корпус ступицы оснащен демпфирующими пружинами, которые действуют как гасители колебаний и обеспечивают плавную работу.

Для создания необходимого давления при нажатии предусмотрена пружина с лепестками, которые выставлены на выжимной подшипник. Это соединение между трансмиссией и сцеплением, к которому прикреплена вилка с рычагом. На его конце к педали сцепления подсоединяется еще один рычаг или трос.

Педаль сцепления

3.50. Отсоединить в салоне толка-тель от педали сцепления, отверув гайку 1 и вынув ось 2 толкателя с 2-мя пластмассовыми втулками. Отсоединить возвратимую пружину 5 от педали. Вытащить шплинт 3, отвернуть гайку 4 крепления педали на оси и снять педаль с 2-мя втулками в сборе.

3.51. По мере необходимости снять накладку площадки педали.

Осмотр и дефектовка

деталей педали сцепления

3.52. Втулки не обязаны иметь механических повреждений. Однобокий износ втулок указывает, что в педальном узле имеется недопустимый свободный ход, который в свою очередь влияет на полный ход педали. Дефектные детали поменять.

3.53. Если возвратимая пружина растеряла упругость, т.е. педаль сцепления в вольном состоянии не доходит до ограничителя, пружину поменять.

3.54. В случае значимого износа рисунка накладки площадки педали сцепления ее рекомендуется поменять.

Устанавливают педаль сцепления в порядке, оборотном снятию. При всем этом нужно смазать узким слоем графитовой смазки поверхности трения втулок и оси.

Регулировка педали сцепления

3.55. Регулируют ход педали, измененяя длину толкателя головного цилиндра. Для этого нужно отсоединить толкатель от педали, ослабить гайку 1 регулировочного узла толкателя и, поворачивая проушину 2 в нуж-ную сторону, достигнуть требуемого результата. Опосля чего же затянуть гайку и подсоединить толкатель к педали.

3.56. Полный ход педали сцепления должен быть в границах 145–160 мм.

3.57. Вольный ход педали не регулируется.

Прокачка системы привода выключения сцепления

3.58. Залить в бачок головного цилиндра сцепления свежайшую тормозную жидкость до уровня на 15–20 мм ниже верхней кромки бачка.

3.59. Снять защитный колпачок с клапана рабочего цилиндра.

3.60. Надеть на клапан шланг для прокачки. Опустить иной конец шланга в емкость с маленьким количеством тормозной воды так, чтоб он находился в воды.

3.61. Пару раз надавить на педаль сцепления и задерживать педаль сцепления в нажатом положении.

3.62. Открыть клапан прокачки для выпуска воздуха из системы. Наличие воздуха в системе определяют по возникновению пузырьков в емкости.

3.63. Закрыть клапан прокачки.

3.64. Повторять деяния, описанные в 3.61–3.63, до того времени, пока не не станут появляться пузырьки воздуха в емкости.

3.65. Снять шланг с клапана прокачки и надеть колпачок.

3.66. Долить тормозную жидкость в бачок головного цилиндра до уровня на 15–20 мм ниже верхней кромки бачка.

3.67. Отсутствие воздуха в системе можно найти по величине перемещения внешнего конца вилки выключения сцепления: при полном нажатии на педаль сцепления она обязана составлять не наименее 14 мм.

Регулировка привода выключения сцепления

В приводе выключения сцепления выполняются следующие регулировки:

устанавливается зазор 0,1–0,5 мм между толкателем и поршнем главного цилиндра (см. рис. Педаль и главный цилиндр привода сцепления ). Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 14 педали сцепления. Зазор определяется свободным ходом педали, равным 0,4–2 мм;

Педаль и главный цилиндр привода сцепления

1 – пробка; 2 – корпус главного цилиндра; 3 – перепускное (компенсационное) отверстие; 4 – прокладка штуцера; 5 – штуцер; 6 – стопорная пружинная шайба; 7 – поршень главного цилиндра; 8 – уплотнительное кольцо; 9 – поршень толкателя; 10 – крючок; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления; 13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка

Рабочий цилиндр и вилка выключения сцепления

1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина; 8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина; 17 – опорная шайба; 18 – стопорное кольцо

После выполнения указанных регулировок свободный ход педали сцепления, до начала выключения сцепления, должен составлять 25–35 мм.

Что требуется для прокачки сцепления

Процесс прокачки сцепления можно выполнить в «полевых условиях» или в гараже, поскольку он не требует большого количества инструментов. Чтобы прокачать сцепление в одиночку понадобится:

Новая тормозная жидкость;
Пустая тара для слива тормозной жидкости из системы;
Набор автомобильных инструментов (стандартный);
Резиновый шланг, который подходит по диаметру к сливному штуцеру;
Устройство, позволяющее зафиксировать сцепление, чаще всего используется «газовый упор», но можно применить и другие инструменты.

Обратите внимание: Можно обойтись без устройства для фиксирования сцепления, если имеется товарищ, способный взять на себя данную задачу

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью. После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха. После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Рывки при троганьи

Возможные причины неисправности	Поиск и устранение неисправности
Замасливание рабочих поверхностей фрикционных накладок ведомого диска	Снимите ведомый и ведущий диски, промойте детали уайт-спиритом или бензином, протрите рабочие поверхности дисков и маховика. Устраните причину замасливания (замените сальник коробки передач или двигателя)
Фрикционные накладки ведомого диска сильно изношены	Замените ведомый диск
Осадка или поломка пружин гасителя крутильных колебаний, износ ведомого диска	Замените ведомый диск
Деформация ведомого диска	Замените ведомый диск
Потеря упругости пружин ведомого диска	Замените ведомый диск
Заедание ведомого диска на шлицах первичного вала коробки передач, сильный износ шлицов ступицы диска	При сильном износе шлицов ступицы замените ведомый диск. На шлицы первичного вала коробки передач нанесите смазку ШРУС-4
Поломка диафрагменной пружины сцепления	Замените ведущий диск в сборе
Неисправны опоры силового агрегата	Осмотрите опоры, замените неисправные

Бьет руль при торможении

ВАЗ-2170 (как и многие другие модели) имеет дисковые передние тормоза. Поэтому стоит рассмотреть возможные неполадки в таком случае. Когда при торможении на скорости бьет руль, то есть три причины. Это кривые колеса, изношенные тормозные диски либо ступичный подшипник. Если тормозной диск кривой, то колодка будет повторять форму этой поверхности. Таким образом, из-за кривизны колесо вращается неравномерно. Это случается за счет большой инерции. Если начинать раскачивать колесо, то оно будет сопротивляться. На скорости это сопротивление особенно высокое. Поэтому вибрации ощущаются и на руле, и на педали.

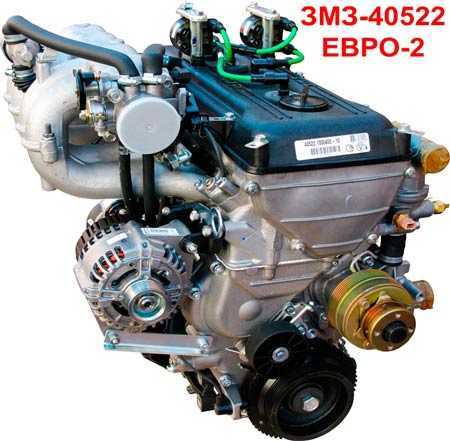

Ремонт двигателя ГАЗ

Вид ремонта	Цена, руб.
Измерение степени сжатия (компрессии) 1 цилиндр	960
Измерение давления масла(механическим датчиком)	1440
Замена силового агрегата*:
4 цилиндра	21600
4 цилиндра евро 2	24000
Замена двигателя со снятием КПП*:
4 цилиндра	22800
4 цилиндра евро 2	25200
Замена прокладки головки блока:
4 цилиндра	12000
4 цилиндра евро 2	13200
Замена прокладки клапанной крышки нижней	2760
Замена прокладки клапанной крышки	480
Обтяжка головки блока цилиндров	4080
Регулировка клапанов	2160
Притирка клапанов (при снятой головке цилиндров) – 4 цилиндра	2400
Замена маслосъемных колпачков	5760
Замена поршневых колец при снятой ГБЦ	11160
Замена вкладышей шатунных подшипников с регулировкой при снятом поддоне и масляном насосе	4920
Продувка масляной магистрали двигателя	960
Снятие и установка картера (поддон)	1800
Замена распред.вала (без снятия двигателя)	22800
Снятие и установка крышки распред. шестерен (при снятом двигателе)	8400
Снятие и установка маслоприемника	600
Снятие и установка насоса масляного с маслоприемником	960
Замена уплотнения (сальника) кол.вала двигателя (при снятой КП и сцеплении)	2160
Снятие и установка маховика (при снятой КП и сцеплении)	1800
Замена подшипника коленвала при снятом сцеплении и КПП	600
Кап.ремонт двигателя (без снятия и установки)	48000
Замена ограничительных полуколец кол.вала	5280
Замена поршней (в сборе) без снятия двигателя	33600
Замена прокладки лобовой (передней) крышки двигателя	10200
Замена водяного радиатора	4800
Замена масляного радиатора	1800
Замена шторки радиатора	1200
Замена турбокомпрессора	4200
Замена воздушного компрессора	2400
Замена корпуса центрифуги	2640
Замена привода вентилятора	3000
Замена троса привода шторки	1440
Замена троса привода газа	1320
Замена термостата	720
Замена ремней привода водяного насоса	960
Замена ремней привода генератора	720
Замена ремней привода компрессора	960
Замена натяжного механизма ремня водяного насоса	960
Замена выхлопного коллектора	1680
Замена глушителя	1200
Замена щупа с оболочкой	1200
Протяжка болтов крепления поддона картера	600
Замена расширительного бачка	1200
Диагностика системы охлаждения (визуальный осмотр)	1200
Перенос расширительного бачка	3600
Замена интеркуллера	2400
Пайка интеркуллера	1200
Промывка ДВС	840
Замена площадки крепления масляного фильтра	2400

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Читать дальше: Как найти амперы формула

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

При сборке использовались детали низкого качества.
Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
Производились «рывки» с места при высоких оборотах.

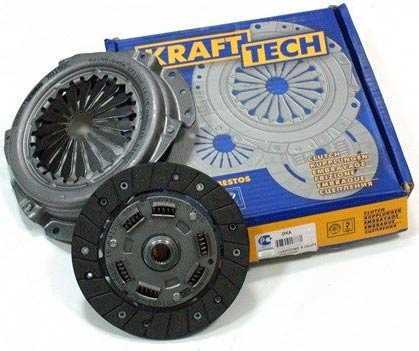

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;
течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

в коробке передач слышится шум при движении авто;
передача выключается самопроизвольно;
смена передач вызывает различные посторонние шумы;
переключение передач происходит затруднительно.

Как заменить и отрегулировать рабочий цилиндр на Газель?

При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать.

Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно.

Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления.

А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости.

Конечно же, о нормальном сцеплении здесь не может быть и речи.

Замена диска производится следующим образом:

отсоединяется от коробки переключения передач карданный вал;
снимается коробка передач;

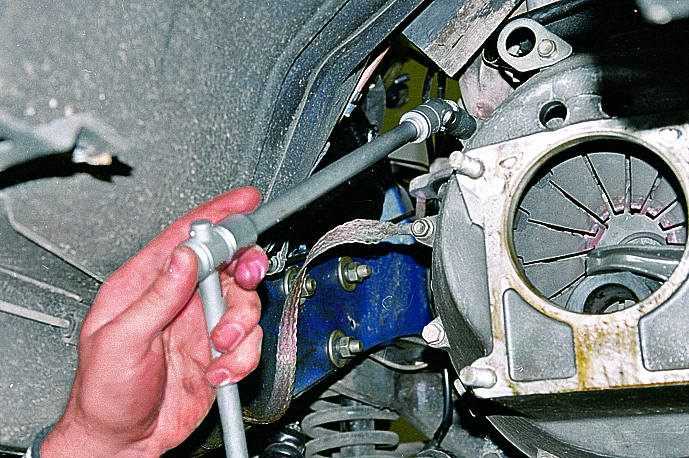

отворачивается и снимается картер сцепления;
отворачивается 6 болтов, снимается корзина сцепления и диск;
устанавливается новый диск, используя центрирующую вставку;
собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;

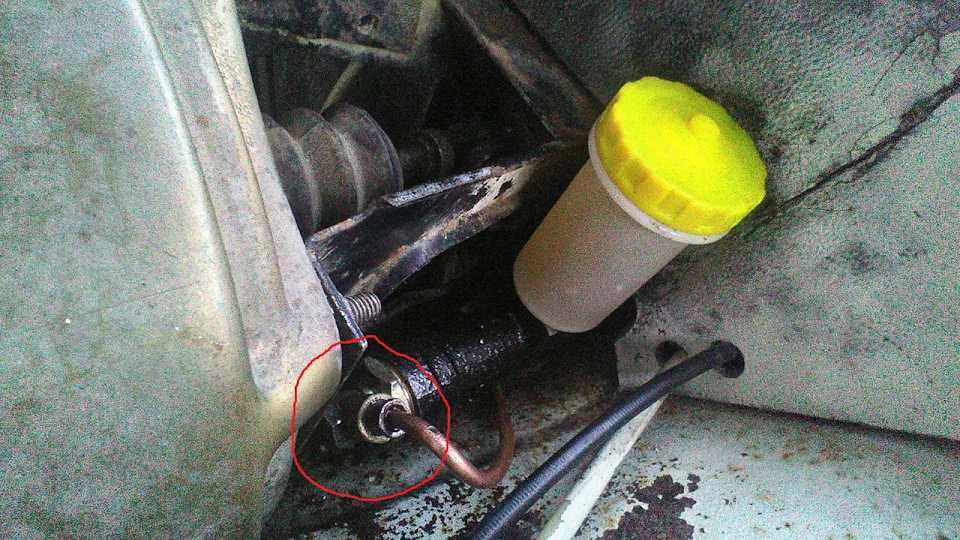

отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;

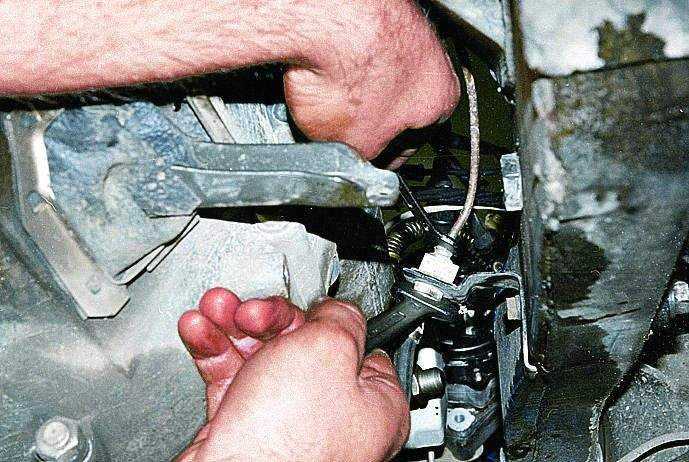

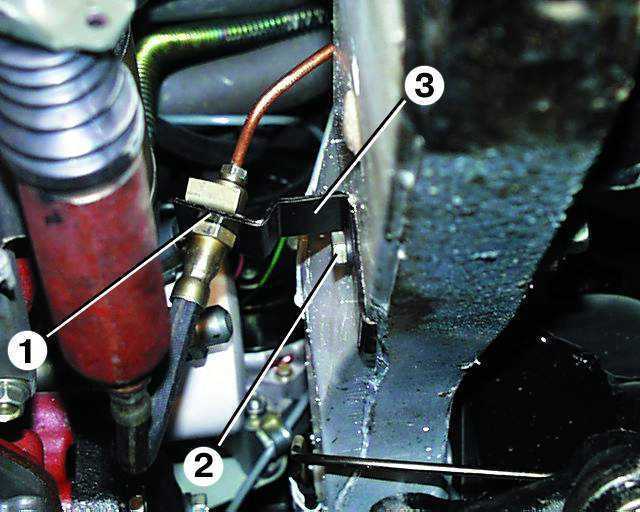

17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник.

Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали.

Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

Мембранная муфта

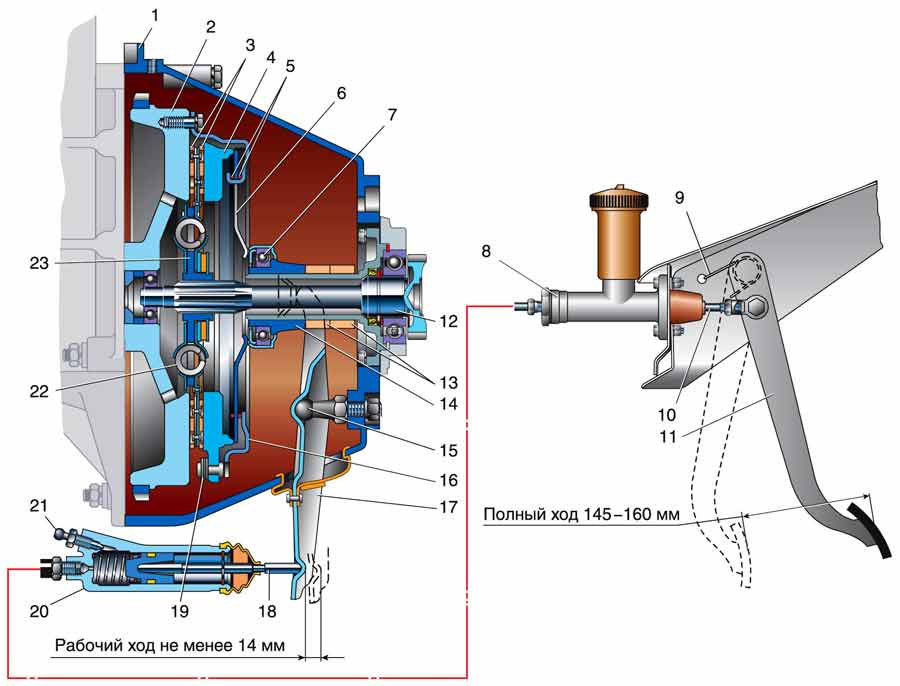

Мембранное сцепление и цилиндр выключения сцепления

1 — насос выключения сцепления; 2 — картер сцепления; 3 — маховик; 4 — фрикционные накладки на диске сцепления; 5 — нажимной диск; 6 — опорные кольца; 7 — пружина педали; 8 — пружина диафрагмы; 9 — выжимной подшипник сцепления; 10 — шток главного цилиндра; 11 — педаль; 12 — главный вал коробки передач;

В другой статье вы узнаете про сцепление Газ 52.

13 — кольца из пенопласта; 14 — выключение сцепления; 15 — шарикоподшипник вилки; 16 — саван; 17 — вилка; 18 — шток рабочего цилиндра; 19 — соединительная пластина; 20 — рабочий цилиндр; 21 — соединение для продувки; 22 — демпфирующая пружина; 23 — ведомый диск.

Видео:Замена цилиндра сцепления ГАЗ 3110Скачать

Провалилась педаль сцепления: инструкция по выживанию

Собственный автомобиль всегда привносит в жизнь человека не только комфорт при передвижении по городу и за городом, но и определенную ноту хаоса.

Одной из особенно частых поломок является отказ педали сцепления (она просто-напросто проваливается), поэтому мы и посвящаем этой проблеме целую статью.

Как доехать до СТО или гаража?

Кому-то ремонт и замена сцепления кажутся более чем простой процедурой, которую они могут провести ее самостоятельно. Другие предпочтут сразу обратиться на станцию техобслуживания, чтобы все сделали специалисты. Однако в любом случае надо сначала каким-то образом добраться до места проведения ремонта.

Доехать на той же машине можно, выполнив следующие действия:

выключить двигатель;
включить первую передачу;
повернув ключ зажигания, запустить двигатель и одновременно надавить на педаль газа, чтобы авто не заглохло.

В этот момент автомобиль поедет.

В любом случае следует учитывать:

Начинать движение можно только со спуска либо на прямом участке дороги. Подъем без сцепления взять не удастся.
Двигатель должен быть основательно прогрет.
Заранее продумайте оптимальный маршрут, чтобы на пути было минимум перекрестков со светофорами и только главная дорога.
Включение «аварийки» обязательно, оно спасет вас от назойливого непонимания других водителей.
Если возникла необходимость остановиться, не пытайтесь маневрировать в попытке ее избежать. Остановитесь, а когда можно будет продолжить движение, повторите вышеуказанные действия.

Для тех, кто не хочет особо заморачиваться либо не уверен в своих силах на 100%, всегда есть такие варианты, как буксир или эвакуатор.

Почему педаль провалилась, и как отремонтировать сцепление?

Эта вторая часть нашей статьи – инструкция для тех, кто решил ехать не на станцию, а в гараж, и исправить все самостоятельно, используя ремонтный комплект для главного или рабочего цилиндра сцепления.

Причина поломки	Способ устранения
Порван трос сцепления в месте соединения с наконечником.	Заменить трос.
Возвратная пружина слетела со своего места.	Возвратить в полагающуюся позицию.
Возвратная пружина лопнула.	Заменить пружину.
Воздух в системе гидропривода.	Прокачать сцепление.
Неисправна вилка включения сцепления.	Заменить вилку.
Дефекты главного цилиндра сцепления.	Заменить ГЦС.

Как проверить корзину сцепления?

Признаки неполадки корзины такие же, что и у ведомого диска, то есть ухудшается динамика, пробуксовывает сцепление, трудно переключаются передачи, авто дергается при трогании с места. Очень часто бывает так, что если корзина повреждена, то передачи перестают переключаться. Чтобы удостовериться в поломке корзины, придется ее снять и провести диагностику.
Самая распространенная неполадка корзины — изношенные лепестки

В результате утраты их свойств ухудшается прижимание ведомого диска.
Во время осмотра лепестков требуется обратить внимание на следующее:

Расположение всех лепестков должно быть одинаковым и в одной плоскости, без загибов и вывертов;
На перегретых лепестках часто образуются пятна темно-синего цвета. Происходит это потому что выжимной подшипник вышел из строя, поэтому нужно осмотреть и его.
Не менее часто на них обнаруживаются борозды от выжимного подшипника. Принято считать, что если они расположены равномерно и их глубина не более от высоты лепестка, то это норма, хоть и означает, что корзину в скором времени нужно будет менять. Если же эти борозды разной глубины, тогда корзину следует заменить как можно скорее, так как она не в состоянии обеспечить нормальный нажим.
При хаотичном расположении пятен от перегрева есть смысл задуматься о перегреве корзины. Она уже утратила некоторые рабочие качества, поэтому ее рекомендуется заменить. Если пятна располагаются в определенном порядке, тогда это естественный износ детали.
Лепестки не должны иметь трещин и других повреждений. Допустим только небольшой естественный износ не выше 0,3 мм.
Нажимной диск корзины тоже нуждается в осмотре. При его сильном износе корзину следует заменить. Проверить его можно линейкой, установив ее на ребро. Таким способом можно определить положение диска относительно его плоскости. Если в ней имеется искривление свыше 0,08 мм, тогда диск нужно менять.
Если имеется под рукой стрелочный индикатор, которым измеряют выбоины, то его можно применить для определения степени износа ведущего диска. Чтобы это сделать требуется измерительный стержень зафиксировать на диске, а отклонение во время вращения должно быть не выше 0,1 мм. Если оно больше, то диск требуется заменить.

Если корзина серьезно изношена, тогда стоит осмотреть выжимной подшипник и ведомый диск. Чаще всего они также значительно изнашиваются, и рекомендуется заменять их вместе. Это, конечно, дороже будет стоить, но сцепление будет работать исправно и долго.
