Газель как открыть замок задней двери

Снятие замка правой задней двери

Когда водитель смог попасть внутрь, необходимо открыть замок. Если не удалось сделать это стандартным способом, необходимо демонтировать дверную доску. Для этого потребуется набор отверток, торцевой ключ №10, 8, пассатижи. Алгоритм:

1. Снимите заглушки, чтобы открутить крепления рукоятки.
2. Ослабьте болты гаечным ключом.
3. Ослабьте винты, удерживающие хомут ограничителя.
4. Снимите кронштейн ограничителя.
5. Снимите внутренний разъем ручки.
6. Освободите верхний ряд зажимов, удерживающих обивку.
7. Отключите функции переключателя.
8. Снимите стопорный штифт ленты.
9. Ослабьте крепления переключателя блокировки с помощью 8.
10. Ослабьте нижний ряд клипсами. Снимите панель.

Как снять обшивку

Чтобы снять обшивку:

1. Тонкой отверткой подденьте 2 заглушки на ручке.
2. Торцевой головкой или торцевым ключом на 10 откручиваем 2 болта и снимаем ручку.
3. Откручиваем винт, которым розетка крепится к рукоятке блокировки.
4. Потяните ручку на себя, когда вынимаете розетку.
5. После нажатия на резиновую втулку ручки стеклоподъемника стопорный штифт выталкивается иглой и вынимается из отверстия.
6. Ручка с гнездом снимается.
7. Поддев отверткой, снимаем 8 пластиковых фиксаторов.
8. Обшивка двери снята.
9. Аккуратно снимите звукоизоляционную прокладку, которая приклеена к герметику.

Вы можете заменить старую обшивку на такую ​​же, как обивка дверей ГАЗели Next.

Регулировка

Регулировка двери ГАЗель:

1. Крепления ослабевают.
2. Подгоняя ролик к верхней опоре, устанавливают правильное положение зазора.
3. Вам потребуется отрегулировать кронштейн каретки центральной направляющей, пока все промежутки не станут параллельными. Для этого снимите крышку и ослабьте крепление каретки. Поднимите край двери до параллельности отверстий, затяните крепления.
4. Задний край регулируется болтом.
5. Шип не должен входить в гнездо на всю глубину. Если это так, поместите прокладку под контактный разъем на подставке.
6. Ослабьте болты на основании шипа на стойке, чтобы их можно было сдвинуть с усилием. Гнезда находятся в правильных местах, их следует закрепить. При подходе к подставке центры шипов должны быть выше центра гнезд.
7. Нижняя направляющая ничего не должна касаться и царапать, а подшипник должен катиться по направляющей.

Эта регулировка может быть затруднена, если не удается установить ровные отверстия.

Ремонт боковой двери

Соболь поколения Некст предназначен для бизнеса, авто обладает более внушительным внешним видом и высокими характеристиками в сравнении с классической моделью. При активной эксплуатации дверь на нем начинает плохо закрываться. Проблемы с конструкцией могут появиться, если неправильно отрегулировать задние винты, также есть риск выхода из строя замыкающего механизма. Чтобы поставить новый замок, изучается его внутреннее и внешнее строение. Основные детали:

• замок, приводы;
• наружная, внутренняя ручка;
• наконечник;
• прокладки;
• розетка;
• кнопка выключения замка;
• втулка, тяга, зажим;
• выключатель замка;
• рычаги, шайбы.

Замок может фиксироваться на один или два «зубка». В первом случае происходит переход полотна в неподвижное положение и прилегание к кузову. Во втором – полное закрытие. Чтобы поставить новые детали, необходим съем поломанных запчастей. Это не удастся сделать без снятия обивки. При ремонте следует учитывать основные тонкости процесса:

1. Если ослаблен ротор, то меняется пружина, которая позволяет детали переводить створку из закрытого в открытое положение и обратно. Иногда достаточно провести натяжку отверткой, не меняя деталь.
2. При ремонте внутренних или наружных проводов обычно выполняется их полная или частичная замена. Ремонтируется наконечник наружного привода, для этого тяга затягивается до оборота.
3. Регулируется система блокировки. Если полотно находится в открытом положении, то эти действия выполнить не получится. Механизм блокируется только изнутри или снаружи с помощью ключей.

Чтобы снять замок для ремонта или замены, выкручиваются основные винты, отключаются провода, снимается фиксатор. После того как устройство будет раскручено, проводится визуальный осмотр внутренних деталей, смазка, замена запчастей. Если требуется регулировка фиксатора дверного замка, то крепление ослабляется или затягивается ключом №17.

Способы открытия

Если Газель Некст не открывается, боковая сдвижная дверь заклинила, то применяются профессиональные и кустарные методики починки полотна. Когда произошла блокировка замка, а попасть внутрь не представляется возможным, можно выбрать любой из ниже перечисленных вариантов исправления ситуации. Для работы потребуются некоторые инструменты, которые есть в машине каждого водителя.

Открыть саму дверь снаружи без ключа, не повреждая конструкцию, не получится. Сначала необходимо попасть в салон.

Отвертка и уплотнитель

Если заклинило зимой боковую дверь на новой Газели, то открыть полотно без ключа все же можно попробовать, для этого нужно:

1. С помощью плоской отвертки поддеть уплотнитель стекла.
2. Вручную опустить элемент.
3. Попасть в машину через пассажирскую дверцу рядом с водителем.

С помощью отвертки можно открутить отбойник боковой двери, круглые крепежи на Газели скрываются под пластмассовыми заглушками.

Если под рукой есть крепкая деревянная палка или железный прут с крюком на конце, то можно попробовать с их помощью отпереть механизм. Клином требуется упереться между рамкой и стойкой

Важно действовать аккуратно, чтобы не повредить лакокрасочное покрытие. Когда появится щель между стеклом и уплотнителем, можно опустить форточку или нажать на блокиратор

Петля

Чтобы попасть в Газель Некст при заклинивании сдвижной двери используют проволоку. Ее длина должна позволять достать до блокировочной кнопки. На конце металлического шнура требуется сделать петельку. По размерам она должна быть чуть больше кнопки открывания. Немного опустив стекло, проволока опускается в цель и одевается на кнопку блокиратора.

Ручной метод

Дверь работает за счет электропривода, поэтому перед началом следует нажать клавишу на бортовой панели «аварийное открытие». Чтобы разблокировать Газель Фермер, если не открывается дверь снаружи, изнутри нужно:

1. Опустить ногу на подножку.
2. Упереться коленом в дверцу.
3. Потянуть ручку на себя и толкнуть. Створка двери должна отъехать наружу.

Всегда можно позвать на помощь специалистов или воспользоваться варварскими методами. Можно высверлить личинку замка электродрелью, выбить замыкающий механизм молотком или позвонить в аварийную службу.

Основные причины

Газель – это автомобиль, который в основном приобретается для бизнеса. В России его используют в качестве маршрутного такси для личных целей или перевозки большого количества людей в виде частного извоза. Чтобы открыть конструкцию без повреждения полотна, когда направляющая боковой двери Газель заклинило, нужно выбрать подходящий способ процедуры. Он вычисляется в зависимости от ситуации и характера неисправности. Причины:

1. Поломка фурнитуры. Дверь может заесть. Иногда слетает собачка, которая создает плавный ход каретки.
2. Западает средний или задний штырь, отвечающий за фиксацию полотна во время открытия.
3. Перегорел один из электронов пассажирской дверцы. Он может замкнуть из-за частой мойки транспорта или климатических условий.
4. Неаккуратное обращение с конструкцией. Пассажиры часто с силой хлопают дверью, когда покидают салон транспорта.
5. Отсутствие ухода за сдвижным полотном. Дверца может заклинивать. Регулярно следует проводить диагностику, профилактику, смазочные и регулировочные работы.

Сложнее найти поломку, когда нет видимых причин, но предпосылки всегда присутствуют. Если дверца плохо закрывается или не может с первого раза открыться, присутствуют посторонние шумы, скрипы, то следует провести комплексную диагностику.

Рекомендуется обратить внимание на положение двери: наличие деформации, размер зазора между полотном и кузовом, свисание или перекос. Деформация может произойти, если Газель принимала участие в ДТП

В таком случае сначала конструкцию рихтуют, затем ремонтируют механизмы.

Регулировка и установка боковой двери ГАЗ 2705

Регулировки установки боковой двери предназначены для надежной работы ее механизмов, обеспечивающих перемещение, закрывание — открывание и надежное запирание двери.

Рис. 10.14. Установка двери: 1 — дверь; 2 — боковина

Правильная установка двери определяется зазорами двери (в закрытом положении) относительно боковины (см.

Рис. 10.15. Механизмы перемещения боковой двери: 1 — средняя направляющая; 2 — верхний механизм; 3 — ось верхней каретки; 4 — ролик с кареткой верхнего механизма; 5 — верхняя направляющая; 6 — опора верхней направляющей; 7 — внутренняя ручка; 8 — буфер; 9 — нижняя направляющая; 10 — нижний механизм; 11 — рычаг нижнего механизма; 12 — опора нижнего механизма; 13 — средний механизм

Перемещение двери по верхней 5 (

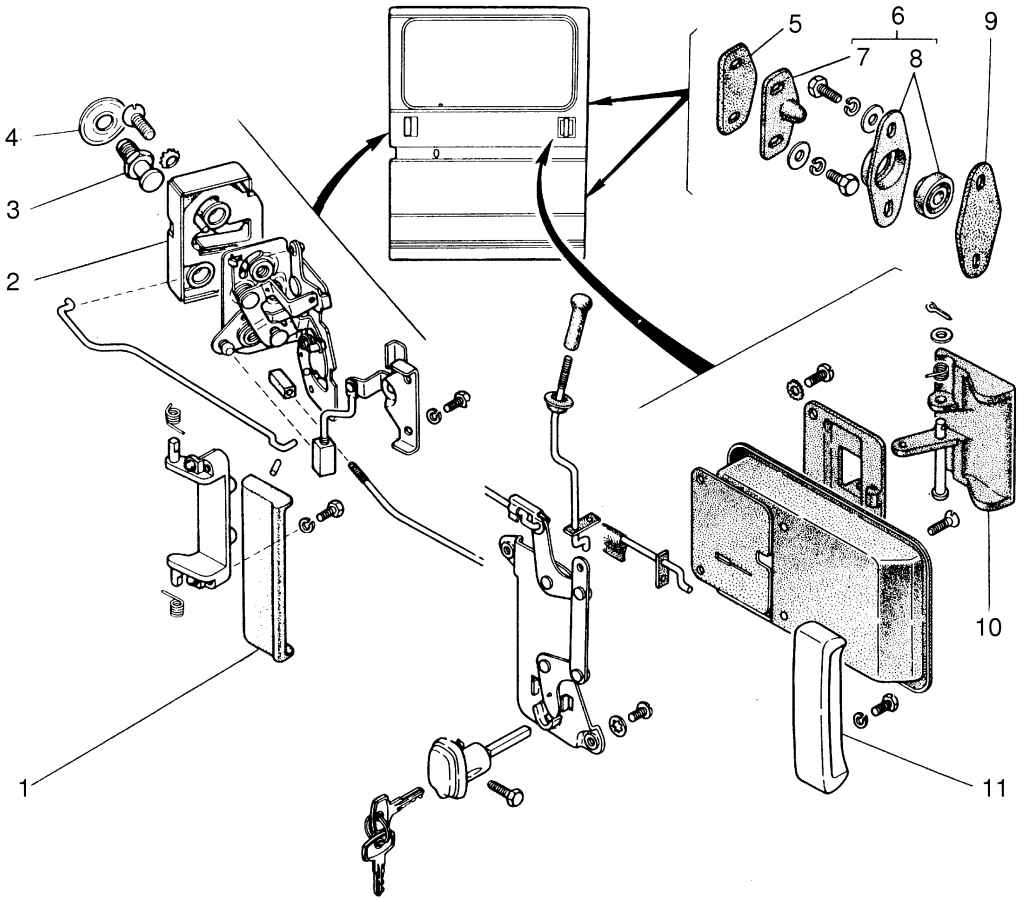

Рис. 10.16. Механизмы фиксации и запирания двери: 1 — задняя наружная ручка привода замка; 2 — запорный механизм замка; 3 — шип замка; 4 — шайба шипа; 5 — пластина; 6 и 10 — регулировочные прокладки; 7 — фиксатор двери (2 шт.); 8 — шип фиксатора; 9 — корпус фиксатора; 11 — внутренняя ручка привода замка; 12 — передняя наружная ручка

Фиксация и запирание двери в проеме боковины обеспечивается (см.

Рис. 10.17. Определение величины зазора между фиксатором и боковиной: 1 — дверь; 2 — боковина

— прокладками 10 определить величину зазора между корпусом фиксатора и боковиной, используя для доступа зазор между дверью 1 (рис. 10.17) и боковиной 2;

— установить равномерно (разница не более 1 шт.) прокладки 6 и 10 (см. рис. 10.16) под шип и корпус фиксатора.

Регулировку зацепления шипа 3 с запорным механизмом 2 по заднему торцу осуществляйте перемещением шипа 3 на боковине (допускается дополнительно подкладывать под шип шайбу 4, но не более 2 шт.).

После проведения всех необходимых регулировок возможность снятия двери без использования выреза в верхней направляющей не допускается.

В закрытом положении дверь должна быть плотно зафиксирована в переднем проеме на двух фиксаторах 7 и заперта запорным механизмом 2 на шипе 3 в заднем проеме боковины.

Подвижные части механизмов (подшипник верхнего ролика 4 (см. рис. 10.15), резьбу оси 3 верхней каретки, оси направляющих роликов среднего механизма 13) должны быть смазаны смазкой Литол-24, ЛИТА или ЦИАТИМ-201.

Категорически запрещается эксплуатация автомобиля:

— с открытыми или запертыми только на предохранительный зуб кулачка замка дверьми;

— при выходе из зацепления ролика рычага 11 (см. рис. 10.15) нижнего механизма с фланцем нижней направляющей 9;

— при неплотной посадке шипа 8 (см. рис. 10.16) в кopпyc 9 фиксатора.

Видео про «Регулировка и установка боковой двери» для ГАЗ 2705

Меры по предотвращению блокировки

Чтобы дверца могла закрываться правильно даже после длительной эксплуатации, важно вовремя проводить регулировку отдельных элементов и ухаживать за автомобилем. Основные правила и действия:

1. Открывать дверцу Газели следует аккуратно, исключить хлопанья.
2. Проводить смазочные действия, дополнительно применять антикоррозийное вещество.
3. Хорошо просушивать Газель после мойки в зимний период.
4. Регулировать дверцу, замок, ручку с помощью специальных болтов на стойке.
5. Периодически проверять работу привода.

Также стоит не забывать вовремя менять фурнитуру, которая износилась. Цена комплекта для сдвижного полотна составляет 1000 – 2000 рублей, в зависимости от производителя.

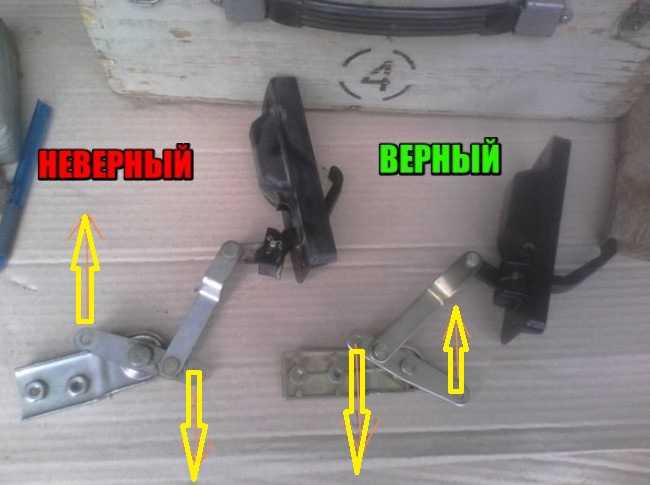

Проблемы с ненадежными замками у Газели знакомы практически каждому владельцу. После конструкции, о которой .

В видео я рассказываю и показываю как я придумал и сделал , усовершенствовал замок задней двери на соболь своими .

В конце видео есть второй вариант более удобен. Самодельные фиксаторы задних дверей Газель 2705, Соболь. Для того .

И встречались наверное с тем что как то есть на газели 2005 пассажирское что задняя дверь при открывании язычок на .

Кто не может открыть сдвижную дверь — сморите видео, у замка есть слабое место! МИРовой сайт: мира.бел .

. в прошлом ролике показывал на другой машине правда вот здесь у меня было замочек для получается правой двери.

Самодельный фиксатор задней дверки Газель Фургон, 2705, Соболь, Бус. Для того, чтобы не разбивало замки. Часть 2. Приварена .

Данное видео не является учебным пособием. Я всего лишь делюсь своим опытом ремонта и эксплуатации своего авто .

Всем привет друзья сегодня с вами газель на xml на снос перестала открываться задняя дверь задняя дверь и только стал .

На Газели отсутствовали ключи для открытия дверей и в связи с этим я решил заменить личинку замка. На видео .

Замена замка двери Газель 3302.В этом видео будет показано как нужно менять замок двери Газель 3302.

Установка замка водительской двериВ этом видео кратко показана процедура замены механизма автомобильного дверного замка. Надёжность срабаты.

Дверь газельДверь газель 2016 года, изменение в конструкции двери. Ручки двери нового образца на газель.

Ремонт передних дверей газелиРЕМОНТ ДВЕРЕЙ ГАЗЕЛИ.

Как поменять ручку двери на газельСломалась ручка боковой двери на газели с водительской стороны, решил поменять и с пассажирской стороны.

Газель. Работа замка двериКогда на газели замки работают лучше чем на иномарке.

Не открывается боковая дверь на газели 2705Проблемы и решения при открытии сдвижной двери на газели с «автобусным» кузовом.

Ремонт Газель. Модернизация сдвижной двери на газель. Ремонт своими рукамиРемонт Газель. Модернизация сдвижной двери на газель. Ремонт своими руками Вам всем спасибо за просмотр.

МИРовая библиотека: Устраниение проблемы выпадения сдвижной двери ГАзель-СобольДверь иногда выпадает довольно эпично. Возможно поможет перенос ролика на несколько мм вглубь направляющей.

Замена дверных петель (навесов) на ГАЗели.Срочный ремонт дверок на ГАЗели .

Установка соленоида на открытие капота ГазелиУстановка соленоида на открытие капота в автомобиле Газель. Работает как от кнопки в салоне, так и от центра.

Установка сигнализации Газель БизнесУстановка сигнализации Газель Бизнес Основные моменты и точки подключения.

Установка нижнего замка №5Установка нижнего замка, переточка верхнего на цилиндровый, замена МДФ панели.

Ремонт Газель. Переделка боковой двери Газель на Петли. Ремонт газ 2705 своими рукамиРемонт Газель. Переделка боковой двери Газель на Петли. Ремонт газ 2705 своими руками. Вам всем спасибо за.

Установка электропривода «СЕЗАМ» на ГАЗЕЛЬ. https://автомиг-159.рфРеечный электропривод «СЕЗАМ». Установка новым способом, с усиленным креплением опоры привода. Заказать.

ваз 2107 замки с иномарки(купил замки,начал установку)наконец-то купил замки от део нексия и начал установку.так же решил все сделать на стандартных ручках.

Замена роликов сдвижной двери RenaultЗамена роликов сдвижной двери Рено Мастер. renault master, opel movano, nissan inrerstsar.

Капот на Газель из Пластика!Друзья. В нашем распоряжении появилась Газель и стразу мы начинаем с обзора допов для газели. Сегодня это.

Меры по предотвращению блокировки

Чтобы дверца могла закрываться правильно даже после длительной эксплуатации, важно вовремя проводить регулировку отдельных элементов и ухаживать за автомобилем. Основные правила и действия:

1. Открывать дверцу Газели следует аккуратно, исключить хлопанья.
2. Проводить смазочные действия, дополнительно применять антикоррозийное вещество.
3. Хорошо просушивать Газель после мойки в зимний период.
4. Регулировать дверцу, замок, ручку с помощью специальных болтов на стойке.
5. Периодически проверять работу привода.

Также стоит не забывать вовремя менять фурнитуру, которая износилась. Цена комплекта для сдвижного полотна составляет 1000 – 2000 рублей, в зависимости от производителя.

голоса

Рейтинг статьи

Снятие замка правой задней двери автомобиля

Отверткой поддеваем и открываем заглушки ручки двери

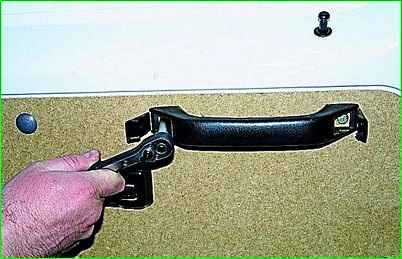

Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.

Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.

Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем

Отверткой отворачиваем винт крепления розетки внутренней ручки

Снимаем розетку

Поддевая отверткой, снимаем восемь пластиковых фиксаторов обивки двери.

Снимаем обивку.

Отверткой отщелкиваем тягу выключателя замка от поводка выключателя.

Плоскогубцами с тонкими губками вынимаем шплинт крепления поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой).

Ключом «на 8» отворачиваем на 2–3 оборота болт крепления выключателя замка

Вынимаем выключатель.

Отверткой отщелкиваем тягу внутренней ручки.

Отверткой отворачиваем два винта

Снимаем внутреннюю ручку вместе с тягой

Рукой отворачиваем кнопку выключения замка

Отверткой отворачиваем два винта крепления кронштейна рычага.

Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.

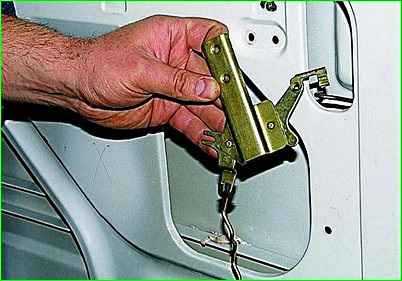

Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки выключателя замка.

Большой отверткой отворачиваем два винта крепления запорного механизма

Снимаем его.

Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки.

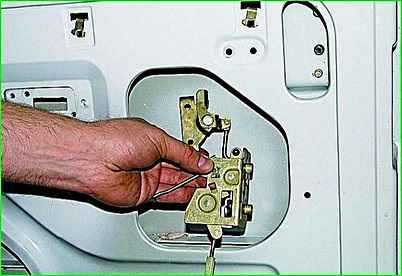

Снимаем привод вместе с замком.

Головкой «на 8» отворачиваем два болта крепления наружной ручки

Снимаем наружную ручку.

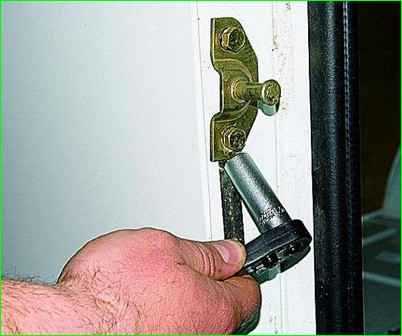

Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)

Снимаем фиксатор.

Ключом «на 8» отворачиваем два болта крепления

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Собираем замок правой задней двери в обратной последовательности, смазав все трущиеся соединения моторным маслом

Снятие замка левой задней двери автомобиля

Снимаем упор и обивку двери.

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Головкой или ключом «на 8» отворачиваем верхний болт крепления корпуса верхнего стопора замка

Откручиваем нижний болт крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка

Отворачиваем два болта крепления основания стопора.

Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Вынимаем ось ручки

Снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери. Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора

Развернув, утапливаем нижний стопор внутрь двери и вынимаем его вместе с тягой и приводом замка стопора.

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей

Снимаем защелки

Аналогично снимаем верхние защелки стопоров

Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Снятие задней двери автомобиля

Работаем вдвоем.

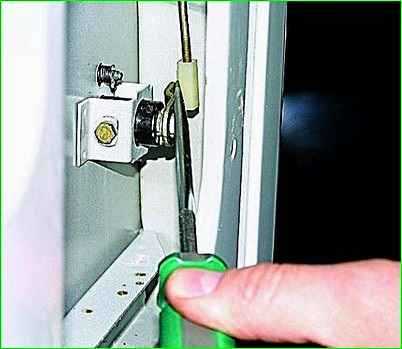

Прикрыв дверь, поворачиваем и вынимаем ограничитель из кронштейна.

Отверткой отворачиваем четыре винта крепления кронштейна ограничителя к двери и снимаем кронштейн

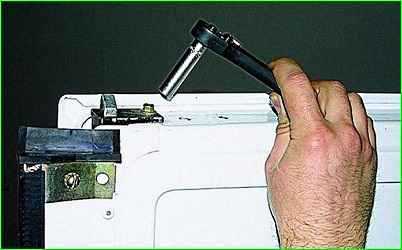

Головкой «на 12» отворачиваем болты крепления двери к петлям

Снимаем дверь

Устанавливаем дверь в обратной последовательности.

Закрепляем актуатор внутри двери

Сначала надо рассмотреть, как именно демонтируется штатная обшивка. Отметим следующее: получить доступ к тяге «собачки» нельзя без того, чтобы не снять основной замок полностью. Таковы уж особенности конструкции автомобилей «Газель». На фото будет показано, как выглядит замок с тягой, и вы поймёте, к чему нужно подсоединять актуатор. Приступаем к демонтажу.

Как самостоятельно снять обшивку

Все действия, перечисленные ниже, иллюстрируются одним фото.

Демонтируем стопор и розетку

Крепление стопора отворачивают ключом «на 12», а для демонтажа розетки используется отвёртка. Последовательность можно рассмотреть в деталях:

1. Накидным гаечным ключом отворачивают два винта, крепящих стопор.
2. Плоской отвёрткой выкручивают саморезы, удерживающие розетку внутренней ручки.
3. Демонтируют стопор и розетку.
4. Поддевая круглые накладки отвёрткой, их полностью демонтируют, а затем снимают обшивку.

Результат всех стараний будет выглядеть так:

Дверь без защитной обшивки

Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность

Важно знать, что хотя в большинстве случаев советуют отключать клемму АКБ, здесь эта рекомендация не актуальна. Вы работаете только с механикой, не затрагивая электрооборудование

Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её

Вы работаете только с механикой, не затрагивая электрооборудование. Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её.

Демонтаж основного механизма замка

Дальше показан единственный чертёж, имеющий в данном обзоре значение.

Схема механизма дверного замка

Нужно добиться, чтобы стержень актуатора перемещался с тягой «собачки». Эта тяга обозначена на рисунке цифрой «9». Может показаться удивительным, но доступ к указанной детали вы не получите, пока не проведёте демонтаж узла «8». А для этого, выкручивают кнопочку «7» и отсоединяют тягу «6».

Сначала откручивают крепёжные винты, удерживающие узел «8».

Замок крепится двумя винтами

Затем, отсоединяют «лишнюю» тягу, которая идёт к исполнительному механизму:

Тяга между узлами «8-3»

А весь узел «8», не разбирая его, снимают вместе с тягой «собачки». С последней указанной деталью нужно будет соединить актуатор.

Механизм замка + «верхняя» тяга

Все способы установки актуатора

Ещё раз посмотрим на то, как выглядит узел под обозначением «8».

Дополнительный механизм дверных замков

Отметим, что для лучшего срабатывания электрических приводов нужно удалить или ослабить пружину (она показана на фото). Затем, можно просверлить центр сдвигаемой пластины. А можно ничего не сверлить, но тогда, вам понадобится больше деталей, которыми соединяют два стержня:

Крепёж тяг друг к другу

С актуатором в стандартном наборе идёт одна такая деталь.

Ещё комплект будет содержать добавочную тягу из проволоки (её закрепляют на стержне актуатора). Располагать все узлы можно так:

Вариант с рассверленной пластиной

Соединить крепёж тяг, тем не менее, можно со штатной тягой. Но тогда, используется пара деталей, показанных на рисунке выше. Просто соединение стержня с проволокой сделано «неразборным».

Актуатор и тяга из комплекта

Заметим, что корпус актуатора прикручивают к стальной полосе. Она, в свою очередь, крепится к двери.

Два провода, идущих от двигателя, доводят до клемм, смонтированных согласно инструкции. Чаще, клеммы крепят напротив ручки:

Инструкция по монтажу контактов

В паспорте к актуатору приводят максимальную силу тока, потребляемую им. Ну а все контакты, используемые в схеме, должны этот ток выдерживать. То же относится к предохранителю, но его номинал должен быть минимальным (15 Ампер либо 20).

Те, кто решился установить ЦЗ в сдвижную дверь, отзываются о работе замка так: на первом месяце претензий нет, затем, контакты требуется протереть. Их нужно будет зачищать, то есть шлифовать периодически. А иначе, привод срабатывает «через раз». В действительности, как ни странно, всё выглядит менее плохо, чем думают пользователи. Работа контактов ухудшается потому, что может нарушаться регулировка двери. Отрегулируйте подвесной механизм, и ничего не нужно будет зачищать.
