Снятие и установка внутренней отделки двери

Шумоизоляция дверей Volkswagen Jetta 6

Отлично, когда все выполнено на заводе Фольксваген, и самому ничего не нужно исправлять. Что делать, если через некое время после покупки авто вы нашли, что звукоизоляция в автомобиле Volkswagen Jetta не самого высочайшего уровня. Для начала нужно узнать от какой части авто идет шум и где его больше. У хоть какого нового автомобиля мучается звукоизоляция дверей и в этом смысле Jetta 6 – не исключение, и понятно почему. Раз из этого авто желали сделать доступный автомобиль «премиум» класса, то пришлось сберегать на всем.

Чтоб убрать недочет будет нужно провести функцию проклейки дверей. Для этого будет нужно особый материал типа вибропласта либо сплена. Дальше требуется выполнить верный порядок действий, чтоб получить очень хороший итог. Разглядим более тщательно саму функцию защиты дверей на шестом поколении Фольксваген Джетта.

Этапы замены фильтрующего элемента Фольксваген Гольф 6 Mk6

По сравнению с большинством других автомобилей, замена салонного фильтра в Фольксваген Гольф 6 Мк6 проводится относительно просто. Какой-то особой подготовки для этой операции не требуется. Все, что вам понадобится, это непосредственно сам новый фильтрующий элемент.

Оспаривать пользу салонника, особенно если говорить об угольных, бессмысленно. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили, стала распространенным явлением. Эта рутинная и довольно простая процедура периодического ТО, в ней нет ничего сложного.

Замена салонного фильтра по регламенту предусмотрена каждые 15 000 км, то есть каждое плановое ТО. Однако в зависимости от условий эксплуатации автомобиля, срок замены можно сократить до 8-10 т.км. пробега. Чем чаще менять фильтр в салоне, тем чище будет воздух и лучше работать кондиционер, либо отопитель.

Шестое поколение выпускалось с 2008 по 2013 годы.

Где находится

Салонный фильтр Фольксваген Гольф 6 находится в ногах переднего пассажира, под бардачком. Добраться до него не сложно, если действовать по инструкции описанной ниже.

Фильтрующий элемент делает поездку комфортной, поэтому не нужно пренебрегать его заменой. В салоне будет скапливаться намного меньше пыли. Если использовать угольную фильтрацию, то качество воздуха внутри автомобиля станет еще заметно лучше.

Снятие и установка нового фильтрующего элемента

Замена салонного фильтра Фольксваген Гольф 6 является рутинной и довольно простой процедурой периодического ТО. В ней нет ничего сложного, поэтому произвести замену своими руками весьма просто.

Для удобства, максимально отодвигаем переднее пассажирское сидение назад. После этого начинаем выполнять саму операцию по пунктам:

1. Отодвигаем сиденье переднего пассажира до упора назад, для более удобных дальнейших действий. Ведь салонный фильтр установлен под бардачком и с отодвинутым сиденьем до него будет проще добраться (Рис.1).
2. Нагибаемся под бардачок и откручиваем два пластиковых винта, которые крепят мягкую накладку. Аккуратно отсоединяем саму накладку, особенно возле воздуховодов, стараемся не порвать ее (Рис.2).
3. После снятия мягкой накладки, доступ к установочному месту открыт, теперь необходимо снять пластиковую крышку. Для ее съема имеется выступ, надавливаем на него и сдвигаем заглушку вправо (Рис.3).
4. Если салонный фильтр меняется довольно часто, то после снятия пластиковой крышки он опустится вниз и его остается просто вытащить. Но если он сильно забит, то его может удерживать скопившийся мусор. В этом случае его необходимо чем-либо поддеть, например отверткой (Рис.4).
5. Теперь осталось установить новый фильтрующий элемент, но предварительно можно пропылесосить посадочное место, тонкой насадкой пылесоса (Рис.5).
6. После замены осталось установить только крышку на свое место и проконтролировать, чтобы она встала до упора. Также устанавливаем пластиковую накладку на свое место и фиксируем ее пластиковыми барашками.

При установке обратите внимание на сам фильтрующий элемент. Скошенный верхний угол которого должен находиться с правой стороны, он указывает на правильное положение при установке

Какой стороной устанавливать

Кроме самой замены фильтрующего элемента воздуха в салоне, немаловажным является установка его правильной стороной. Для этого существуют простые обозначения:

• Просто стрелочка (без надписи) – указывает направление воздушного потока.
• Стрелочка и надпись UP – указывает верхний край фильтра.
• Стрелочка и надпись AIR FLOW – указывает направление воздушного потока.
• Если поток сверху-вниз, то крайние грани фильтра должны быть такими – \/\/\/\/
• Если поток снизу-вверх, то крайние грани фильтра должны быть такими – /\/\/\/\

В Фольксваген Гольф 6 невозможно ошибиться со стороной установки, ведь производитель позаботился об этом. Правый край фильтра имеет скошенный вид, поэтому ошибка при установки исключена, по другому он просто не встанет.

Как снять обшивку двери Volkswagen Jetta

Подробную информацию о ремонте и техобслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях .

VW Jetta 2015. How to disassemble door panel. Как снять обшивку двери.

How to disassemble VW Jetta door panel. Как снять обшивку двери VW Jetta.

VW Jetta разборка передней и задней двери

VW Jetta самостоятельная разборка обшивок дверей, передней и задней.Еще на этом канале вы можете найти много…

Разборка двери джетта Wolksvagen Djetta. Ремонт замка двери

Буду благодарен любому переводу на мою карту Сбербанка 4276 8590 2760 5276 На развитие канала и выпуск новых ролико…

Снятие дверных обивок WV Jetta 2016.

Как снять дверную карту / обшивку двери на фольксваген гольф 6 Volkswagen Golf door panel 2019

На данный момент все хорошо ничего не скрипит ! В основном все что я делаю на видео, это все делается в первые…

Volkswagen Jetta разборка дверей, шумоизоляция дверей, замена динамиков

Друзья привет! Кратко о видео: В даном ролике я работаю с американским автомобилем Volkswagen Jetta, провожу разбор…

Volkswagen Jetta 5 2006 2007 2008 2009 2010 года выпуска.

ВЛОГ — Jetta 6, меняем масло, ремонтируем фиксатор двери

ностальгия в гараже, заменил масло, отремонтировал фиксатор двери. Он щёлкал достаточно звонко с хрустом….

Разбираем дверь WV Golf, Jetta центральный замок-ремонт

Буду благодарен любому переводу на мою карту Сбербанка 4276 8590 2760 5276 На развитие канала и выпуск новых ролико…

Видео урок Как снять обшивку двери Volkswagen Jetta .

Мы расскажем Как снять обшивку двери Volkswagen Jetta самому в гаражных условиях . В видео роликах даётся пошаговая инструкция Как снять обшивку двери Volkswagen Jetta

Наши видео ролики по теме Как снять обшивку двери Volkswagen Jetta предназначены для автомобилистов , которые хотят самостоятельно научиться ремонтировать свой автомобиль без привлечения специалистов из автосервиса .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

Детальная разборка двери VW Jetta

1 стадия – с помощью ключей снимаем пластиковую накладку, расположенную снизу в торцевой части двери со стороны дверного замка. Сама накладка прикреплена клипсами-грибками. В том случае, если бокс теплый, то разборка двери Фольксваген Jetta на этой стадии пройдет без особых проблем.

2 стадия – разборка дверной ручки. Чтобы ее снять, после отделения накладки нужно найти в торце отверстие, расположенное немногим выше по отношению к дверной ручке. В данном отверстии находится болт, фиксирующий личинку замка ручки. Ключом на 10 необходимо выкрутить его по максимуму. Не стоит беспокоиться, что он вылетит. Даже при полном раскручивании, фиксатор останется на своем месте, не вылетая в отверстие. Одной рукой полностью потянуть на себя дверную ручку, второй извлечь замковую личинку с наружной части дверцы. Понадобится небольшое усилие, после чего личинка попадает в руки без непосредственного использования отвертки.

Затем отверткой необходимо аккуратно снять на ручке тросик. Чтобы правильно осуществить данное действие, надо закрыть дверцу. Далее необходимо тихонько, не дергая, потянуть вдоль двери ручку при небольшом надавливании. Чтобы это сделать, надо будет немного напрячься, после чего последует негромкий щелчок. Тянуть до тех пор, пока ручка не высвободится из двери. Под рукояткой расположен болтик, закрепляющий дверной механизм, который тоже раскручивается ключом-звездочкой.

3 стадия – снятие болтов, прикрепляющих обшивку и разборка обшивки. Их в верхней части два – по одному слева и справа, в нижней части – шесть, и по бокам – также по шесть штук. Верхние болты следует слегка ослабить, чтобы они не выпали к тому моменту, когда будут выкручены нижние болтики. Все болты различаются не только по расположению, но и по своей длине. Итак, верхние болты слегка ослабить, выкрутить все остальные, после чего дверцу закрыть. Выкрутить последние два болта и осуществить снятие обшивки двери Фольксваген Джетта. Надо заметить, что после этого сама дверца держится «на честном слове» и дальнейшая разборка заключается лишь в снятии самой двери.

4 стадия – после того, как обшивка с двери полностью снята, можно аккуратно и не спеша, снять с креплений почти полностью разобранную дверцу автомобиля Фольксваген Джетта. Рукоятка уже снята, да и сам замок уже извлечен.

5 стадия — обновить шумоизоляцию и устранить неисправности контактных проводов. Процесс сборки двери повторить в обратном порядке.

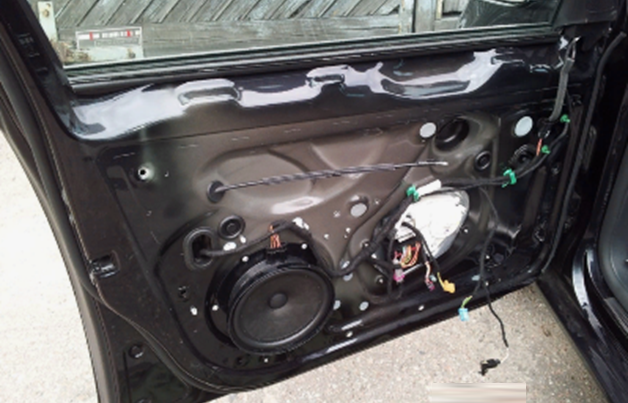

Разобранная дверь Фольксваген Джетта

Когда необходима разборка и снятие двери VW Jetta

Дверцы Фольксваген Джетта уязвимы и всегда страдают в первую очередь при авариях или дорожно-транспортных происшествиях. Даже сравнительно небольшую вмятину или царапину на них достаточно сложно устранить

Гораздо проще приобрести новый элемент кузова и просто заменить его, поэтому очень важно знать, как правильно разобрать и снять дверь на автомобиле Фольксваген Джетта своими руками

В результате нехитрых манипуляций с инструментом и аккуратного отношения к делу, можно самостоятельно разобрать любую дверь своего автомобиля Фольксваген Jetta. Как правило, для автовладельцев самым трудоемким считается именно первый этап работы, поскольку он связан с работой на лицевой части автомобиля и здесь разборка считается более ответственным делом. Ну а в дальнейшем разборка двери VW Jetta идет намного быстрее и не вызывает особых трудностей. Таким образом, автомобиль становится не обременительным в плане обслуживания для автовладельца и подтверждает свой статус модели авто, которая является по всем показателям практически идеальной в соотношении цены и качества. VW Jetta – это лучший выбор для тех, кто ценит свое время, деньги и силы, поскольку именно в ней автовладельцы находят все необходимое для комфортной и статусной жизни.

Снятие отделительной панели и ручки двери

Для разборки двери Volkswagen Golf Plus необходимо снять отделительную панель и ручку. В данном разделе будет представлена пошаговая инструкция по выполнению этой процедуры.

Сначала необходимо открыть дверь автомобиля.
Находите и отсоедините панель отделения двери с помощью отвертки или пластиковой лопатки

Для этого аккуратно отсоедините фиксаторы, находящиеся вдоль периметра панели
Обратите внимание, что может быть несколько фиксаторов, и они могут располагаться на разных высотах.
Осторожно снимите панель отделения двери, чтобы не повредить ее или соединительные провода.
После снятия панели отделения двери можно приступить к снятию ручки.
Найдите внутреннюю сторону двери, где расположена ручка.
Открутите крепежные винты ручки с помощью подходящего инструмента (например, отвертки).
После откручивания винтов вытащите ручку из отверстия в двери.
Теперь вы смогли успешно снять отделительную панель и ручку двери автомобиля Volkswagen Golf Plus.. Будьте осторожны при снятии и установке деталей, чтобы не повредить обивку двери или электрические провода

При необходимости всегда можно обратиться к руководству по эксплуатации автомобиля или обратиться к профессионалам для помощи

Будьте осторожны при снятии и установке деталей, чтобы не повредить обивку двери или электрические провода. При необходимости всегда можно обратиться к руководству по эксплуатации автомобиля или обратиться к профессионалам для помощи.

Что делать, если не работает печка, из патрубков сочится антифриз?

Это говорит в первую очередь о том, что сам радиатор печки, либо патрубки идущие к нему неисправны. Первым делом необходимо добраться до радиатора печки Гольф 6. Он располагается в нише под ногами водителя. Чтобы добраться до него, необходимо сделать следующее:

1. Подвинуть руль в крайнее верхнее положение.

2. Снять пластиковую защиту под рулем.

3. Открутить болт, удерживающий воздуховод.

4. Сдвинуть фиксаторы, извлечь диагностический разъем.

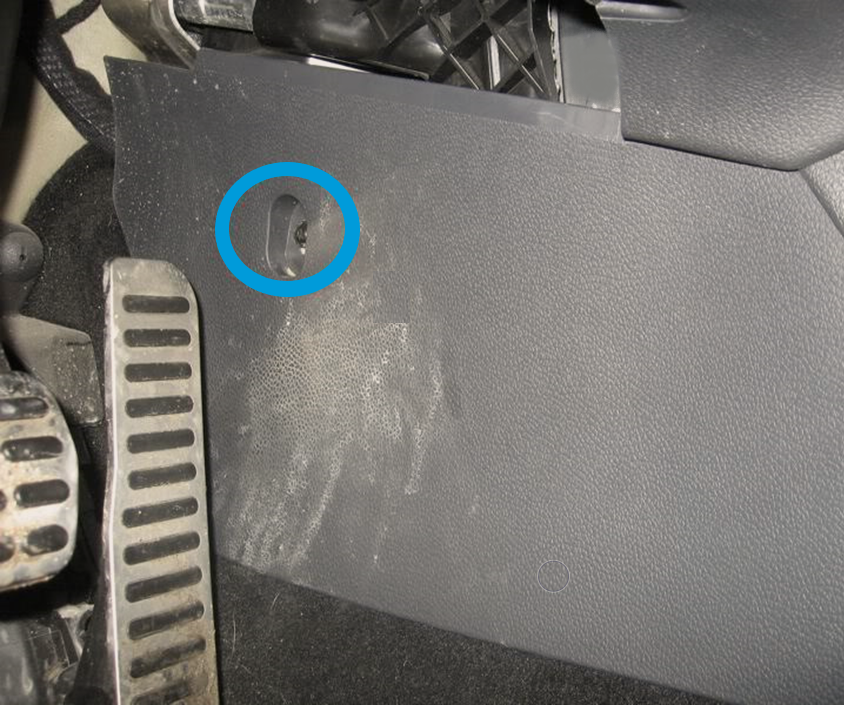

5. Справа от педального узла открутить крепеж.

6. Снять пластиковую накладку, резко дернув ее вниз. Пластик прочный, поэтому сломать его будет проблематично.

7. Далее необходимо заглянуть внутрь под пластиковые накладки. Если там будут лужи антифриза, то вердикт очевиден – радиатор печки требует замены.

1. Отсоединить патрубок, который ведет к радиатору отопления из подкапотного пространства.

2. Разложить сухую ветошь вокруг радиатора отопитиля в салоне, т.к. из него может немного вытекать антифриз.

3. Ослабить хомуты, которые удерживают трубки радиатора печки и снять трубки.

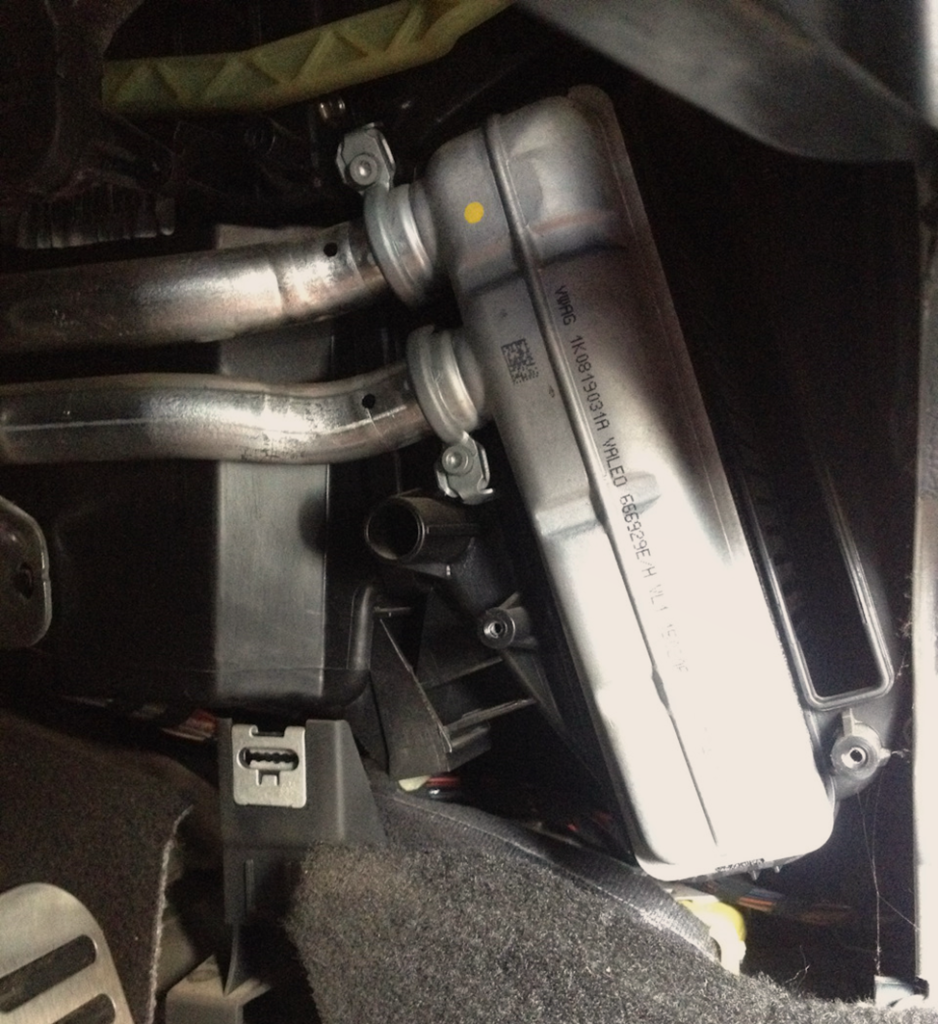

4. Извлечь радиатор печки. Скорее всего, ремонтировать его не имеет смысла.

Далее необходимо купить новый радиатор обогревателя по каталожному номеру для Гольф 6.

Установку нового радиатора отопления необходимо производить в обратной последовательности.

17.12 Снятие и установка на место внутренней обшивки дверей

Снятие и установка на место внутренней обшивки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод батареи и уберите его в сторону от клеммы.2. Снимите винт крепления 2-цветной лампочки освещения салона при открывании двери на краю двери. Снимите линзы, отсоединив ведущий край от задней части кармана дверей.

3. Снимите крепежный винт с кожуха лампочки освещения салона при открывании двери.

4. Если снимается панель обшивки двери водителя, с помощью отвертки с плоским жалом, выковырните выключатель открывания крышки багажника / двери задка. Отсоедините электрический разъем и промаркируйте провода на стороне жгута для облегчения процедуры установки на место.

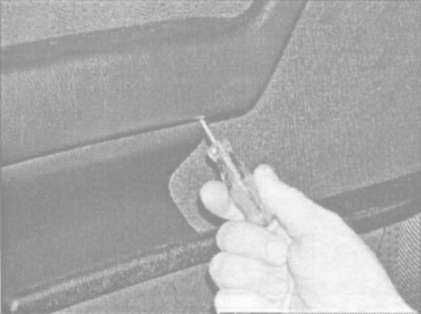

5. Выковырните пластиковую панель выключателя непосредственно под внутренней ручкой двери. На водительской двери, на панели, установлен выключатель электрических приводов зеркал, на обеих задних дверях, на панелях установлены выключатели электрического привода стекол (на передней пассажирской двери установлена глухая панель).

6. Снимите винт под панелью выключателя и снимите ободок ручки двери.

7

Выковырните пластиковые крышки в верхней и нижней части захватной ручки двери, затем, удалив крепежные винты снимите ручку
Обратите внимание, что на поздних моделях захватная ручка остается присоединенной к дверной панели, однако установочные винты должны быть сняты. 8
Удалите пластиковые крышки на обоих концах дверного кармана, затем ослабьте и снимите винты

Обратите внимание, что эти винты, на самом деле, крепят внутреннюю обшивку двери к корпусу двери, сам карман, при этом, остается присоединенным к панели.

9. С помощью инструмента с широким плоским лезвием (такой как филировочный нож), обернутым поливинилхлоридной лентой, извлеките вжимаемые шпилечные фиксаторы, крепящие наружный обод панели

Вставляйте инструмент с одной из сторон каждого фиксатора между панелью обшивки двери и дверью и осторожно приподнимайте панель до тех пор, пока фиксатор не отсоединится. (При установке панели на место, шпилечные фиксаторы, после совмещения со своими посадочными отверстиями, просто вжимаются внутрь этих отверстий).
10. Снимите панель с двери, извлекая отделочную полосу из оконного проема и продевая кнопку открывания замка через отверстие в верхней части панели

Снимите панель с двери, извлекая отделочную полосу из оконного проема и продевая кнопку открывания замка через отверстие в верхней части панели.

11. На ранних моделях дверная панель будет обтянута пластиковой влагозащитной пленкой

Начав с какого-либо угла, осторожно отделите пленку от двери, следя за тем, чтобы она постоянно была туго натянутой, во избежание слипания. В идеале, после снятия пленка должна заменяться. Однако, в случае если старая пленка будет устанавливаться на место, подберите подходящее место, где пленка может быть подвешена за верхний край, до момента установки на место

12. На поздних моделях дверь покрыта комбинацией из расширяющегося пенного материала и звукоизоляционной прокладки. И та и другая крепятся на месте с помощью стальных пружинных зажимов, которые должны сниматься осторожно, во избежание нанесения царапин на окрашенные поверхности, что может привести к коррозии металла конструкции.

Однако, в случае если старая пленка будет устанавливаться на место, подберите подходящее место, где пленка может быть подвешена за верхний край, до момента установки на место. 12. На поздних моделях дверь покрыта комбинацией из расширяющегося пенного материала и звукоизоляционной прокладки

И та и другая крепятся на месте с помощью стальных пружинных зажимов, которые должны сниматься осторожно, во избежание нанесения царапин на окрашенные поверхности, что может привести к коррозии металла конструкции.

Установка на место

Установка панели на место производится в порядке, обратном порядку снятия.

Процедура снятия панели внутренней обшивки задней двери, практически аналогична процедуре, описанной для передних дверей, за исключением того, что на поздних моделях внутрь панели вставлен вентилятор обдува стекол, во избежание их запотевания; при снятии панели не забудьте отсоединить электрический разъем вентилятора.

Шумоизоляция дверей Гольф 6

Установка дополнительных шумоизоляционных материалов, а также новых уплотнителей позволяет значительно сократить количество шума, поступающего в салон машины.

Рассмотрим процедуру разборки двери, снятии обшивки, уплотнителей, с последующей регулировкой на Volkswagen Golf VI:

1. Как проходит операция по разборке, снятию дверной обшивки, уплотнителей, регулировке, покажем на примере передней левой двери автомобиля. Для начала опускаем стекло при помощи электрического стеклоподъёмника примерно наполовину проёма.
2. На карте (так называется специальная панель, защищающая дверные механизмы, электрическую проводку от выхода из строя), вытаскиваются заглушки. Их можно вытащить с помощью пассатижей, плоскогубцев, плоской отвертки или других инструментов. Заглушки могут быть выполнены из пластика или резинового материала, расположены в средней части карты двери.
3. Следующий этап – снятие пластиковых клипс. Для этого нужно убрать динамик, находящийся в дверном проёме. Через освободившееся отверстие с помощью заклёпки, установленной с внутренней стороны, следует с определённым усилием вытащить клипсу. Она состоит из двух частей. В наружную часть также уставляется другая заклёпка, которую также нужно вытащить.
4. Теперь дверную карту держат две оставшиеся металлические заклёпки. С помощью хороших острых свёрл высверливаем их, освобождая защиту дверных механизмов.

Карта демонтируется, можно проводить шумоизоляцию. Сборка, установка обшивки, уплотнителей, других элементов конструкции производится в обратной последовательности.

Устранение скрипа стекла в дверях Гольф 6

Многие автовладельцы жалуются, что при поднятии или опускания стеклоподъёмника слышен свист. Особенно это проявляется в сухую погоду, что вносит определённый дискомфорт во время движения авто. Не всегда причина этого явления кроется в износе уплотнителей.

Рассмотрим алгоритм ремонтных работ по разборке, снятию дверной панели, материалов обшивки. В этом случае:

1. При помощи клипсодёра или плоской отвёртки вынимаются клипсы, удерживающие пластиковую защитную панель треугольной конфигурации. Она находится посередине внутренней стороны двери.
2. Следующий шаг – снятие крепёжных болтов-звёздочек, расположенных в освободившемся пространстве. Один из них расположен в нижней части панели.
3. После этого, поддев отвёрткой с плоским наконечником нижнюю часть панели, нужно аккуратно, перемещаясь по её периметру, вытаскивать её с места установки.  В результате панель можно снять, получив доступ к механизмам. Однако нужно предварительно отсоединить миниатюрные разъёмы с проводами.
4. Сняв панель защиты, можно увидеть конструкцию внутренней стороны двери VW Golf VI. В середине расположен сам механизм стеклоподъёмника, который может быть причиной свистящих звуков при опускании и подъёме стекла. Его следует обработать специальной смазкой, выполнить регулировку.
5. Также с помощью сжатого воздуха следует продуть место нахождения стекла, пазы выемки, освободив тем самым пространство от имеющегося сора и загрязнений.

Если после проведения данных ремонтных работ свист стекла при движении продолжается, нужно продолжать демонтаж двери. О том, как продолжить разборку, убрать обшивку и уплотнители, выполнить регулировку можно прочитать выше в нашей статье.

Видео ролик:

Как снять саму дверь

Если нужно исправить вмятину, отдать на покраску или заменить дверь на Шкода Октавия А5, ее придется снимать. Эту процедуру также можно произвести собственными силами. Главное соблюдать порядок действий, описанные ниже.

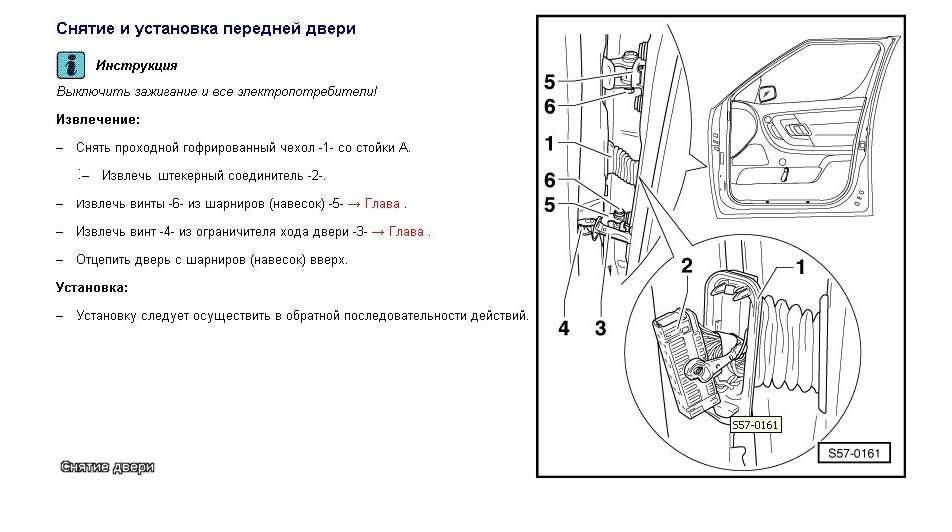

Снятие двери на Шкода Октавия А5 выглядит следующим образом:

1. Открываем дверь в полный радиус.
2. В зазоре видим два навеса и гофрированный чехол. Начинаем с последнего. Поддеваем плоской отверткой место состыковки гофры и каркаса авто. Оттягиваем и извлекаем штекер проводки.
3. Дальше переходим к навесу, который сверху. Перед нами шарнир с большим винтом внутри. Фиксируется он за счет нижней гайки. Откручиваем ее.
4. Аналогично поступаем с гайкой нижнего шарнира. Правда подлезть скорее всего не получится из-за мешающего ограничителя открывания двери. Поэтому сначала стоит снять именно его.
5. Для этого сначала нужно снять декоративную накладку, чтобы добраться до болта. Она легко снимается с помощью плоской отвертки. После этого выкручиваем болт.
6. Выкрутив все винты и гайки остается поднять дверь вверх (только при полном раскрытии) до момента, пока болты не выйдут из навесов.

Чтобы снять заднюю дверь на Шкода Октавия А5 нужно повторить все действия, описанные выше. Конструктивно никаких различий там нет. Также отсоединить штекер проводки, выкрутить два шарнира и винт ограничителя.

Как установить и снять дверь автомобиля Шкода Октавия А5

Подготовка к разборке

Перед началом разборки двери автомобиля Golf Plus необходимо выполнить ряд подготовительных шагов:

1. Получите доступ к инструментам и материалам. Для разборки двери вам понадобятся следующие инструменты: отвертка, плоскогубцы, ключи, отвертка с плоской и крестовой головкой, а также специальные инструменты, которые могут быть предусмотрены производителем.
2. Приготовьте рабочую зону. Убедитесь, что у вас есть достаточно места для работы и все необходимые инструменты находятся под рукой. Защитите поверхность, на которой будете работать, например, покрыв ее мягкой тканью или картоном.
3. Подготовьте защитные средства. Для защиты ваших рук рекомендуется использовать перчатки, а также надеть защитные очки, чтобы защитить глаза от попадания мелких частиц и осколков.
4. Отключите электричество. Перед началом разборки отсоедините аккумулятор автомобиля или обесточьте соответствующую секцию в электрической панели автомобиля для предотвращения возможности поражения электрическим током.
5. Осмотрите дверь. Внимательно осмотрите дверь и определите все элементы и детали, которые необходимо разобрать. Запишите порядок демонтажа и сделайте фотографии или рисунки, чтобы иметь точное представление о том, как все должно быть собрано.

После выполнения этих подготовительных шагов вы будете готовы приступить к разборке двери автомобиля Golf Plus.

Снятие и установка двери Volkswagen Golf IV

Общие сведенияЭлементы крепления передней двери

1 – дверь; 2 – внешняя ручка открытия двери с опорой; 3 – корпус цилиндра замка; 4 – заглушка; 5 – болт, 18 Нм; 6 – кнопка блокировки замка двери; 7 – тяга кнопки блокировки; 8 – защитный чехол; 9 – болт, 20 Нм; 10 – ударная пластина замка; 11 – замок двери; 12 – тяга; 13 – внутренняя ручка открытия двери; 14 – винт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт; 15 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При снятии двери необходимо вывинтить только этот болт. При установке необходимо использовать новый болт; 16 – шарнир двери со стопорным рычагом двери; 17 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. Болт ввинчен с внутренней стороны автомобиля. Для доступа к болту необходимо снять внутреннюю обивку передней стойки двери. При установке необходимо использовать новый болт; 18 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;

19 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт; 20 – защитный колпачок; 21 – болт, 13 Нм; 22 – шарнир двери; 23 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. Болт ввинчен с внутренней стороны автомобиля. Для доступа к болту необходимо снять панель приборов. При установке необходимо использовать новый болт; 24 – болт с внутренним фасонным углублением, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт; А – специальный инструмент HAZET-2597. Используется для отвинчивания болтов крепления шарнира двери; В – переходник Т45 для инструмента HAZET-2597-01; С – фиксирующий винт; D – внутренний многозубый торцовый гаечный ключ 4 мм VW-Т10011. Используется для отвинчивания фиксирующего винта корпуса цилиндра замка

Снятие

Порядок выполнения

1. Снимите боковую отделку в углублении для ног водителя. 2. Отсоедините все доступные электрические разъемы. 3. Извлеките заглушки из передней стойки и переднего торца передней двери и через открывшееся отверстие извлеките электрические разъемы наружу. 4. Снимите защитный колпачок (20) и вывинтите болт (21) крепления верхнего шарнира двери. 5. Попросите помощника поддержать дверь. 6. Вывинтите болт (15) крепления нижнего шарнира двери. 7. Перемещая дверь вверх, снимите ее с автомобиля.

Установка

Порядок выполнения

1. Сверху установите дверь на шарнирные петли. 2. Ввинтите болт (15) крепления нижнего шарнира двери и затяните его моментом 20 Нм, затем доверните на угол 90°. 3. Ввинтите болт (21) в верхний шарнир и затяните его моментом 13 Нм. Установите на болт защитный колпачок. 4. Проденьте электрические разъемы в отверстия стойки передней двери и подсоедините их в углублении для ног водителя. 5. Установите боковую отделку в углублении для ног водителя.
