Активный дифференциал
Все перечисленные виды дифференциалов работают полностью самостоятельно и вполне справляются с поставленной задачей. Но конструкторам показалось этого мало, поэтому ими был придуман и создан так называемый активный дифференциал.
В обычных узлах распределение вращения делается пропорционально. То есть, замедление одного колеса приводит к пропорциональному возрастанию вращения на втором. Активный же дифференциал позволяет подкорректировать эти пропорции.
Суть его такова – если при прохождении поворота на наружном колесе сделать скорость вращения больше, чем это обеспечивает дифференциал, то возникает эффект подруливания. За счет этого колесо, идущее по внешнему радиусу, «доворачивает» авто, позволяя ему лучше войти в поворот.
А реализовано это путем установки дополнительных планетарных редукторов на полуоси. Причем эти редукторы срабатывают только в определенные моменты, и для этого дополнительные узлы оснастили муфтами с электроприводом.

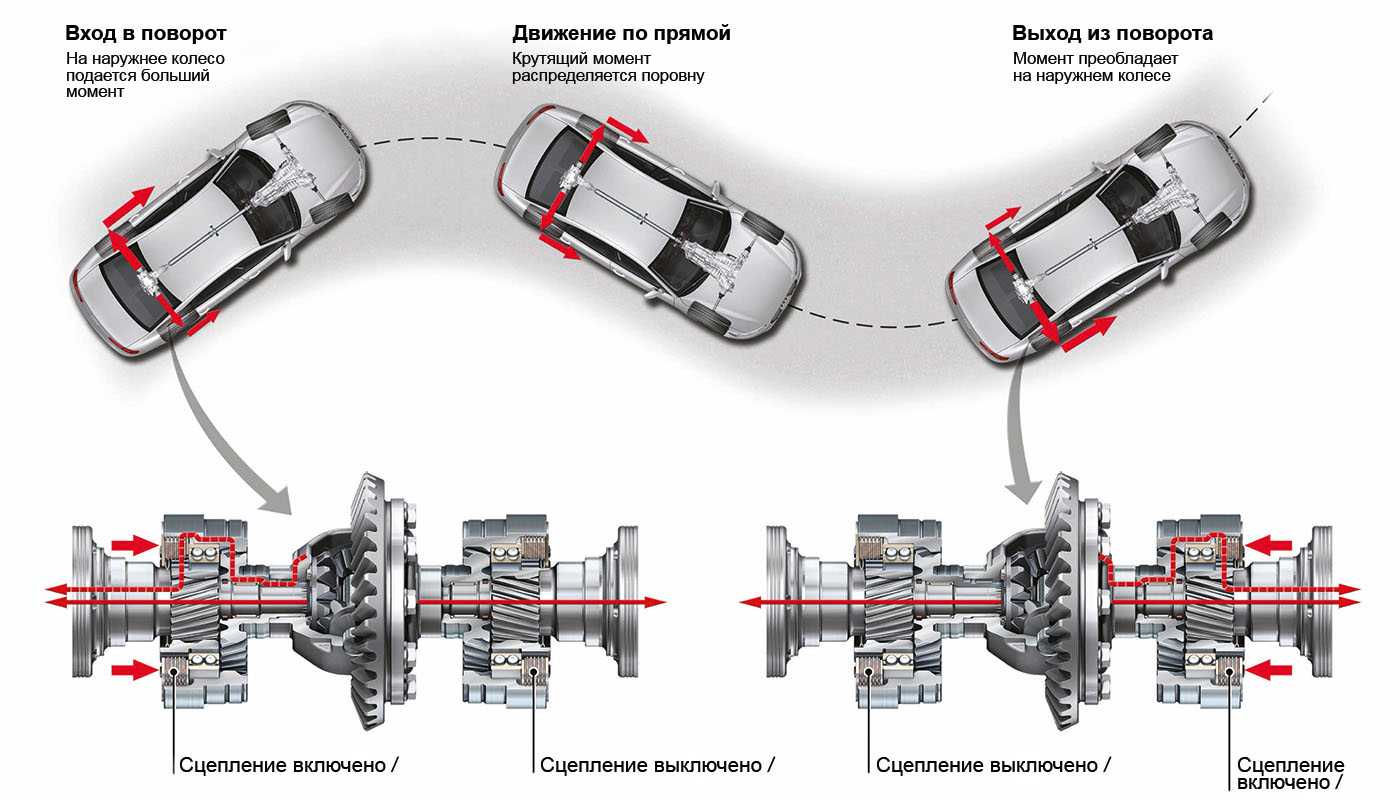

Принцип работы активного дифференциала
Суть работы активного дифференциала такова – при вхождении в поворот, на полуоси внешнего колеса срабатывает муфта, включая редуктор. Дополнительная передача обеспечивает повышение скорости вращения полуоси, а соответственно и колеса, и оно начинает «подруливать».
Как видно дифференциалы очень разнообразны, и автопроизводители не останавливаются на достигнутом. От модели к модели повышаются их возможности и пределы, скорость работы постоянно возрастает. В конечном счете это может отразиться на надежности в любую из сторон, но безусловно наш комфорт и безопасность возрастает.

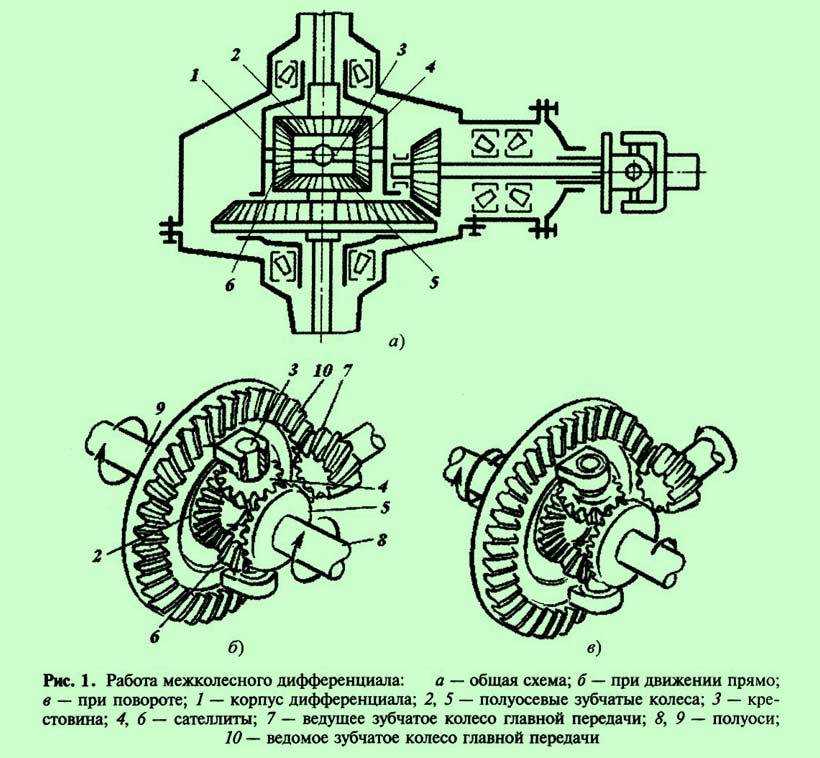

Функции межколесного дифференциала

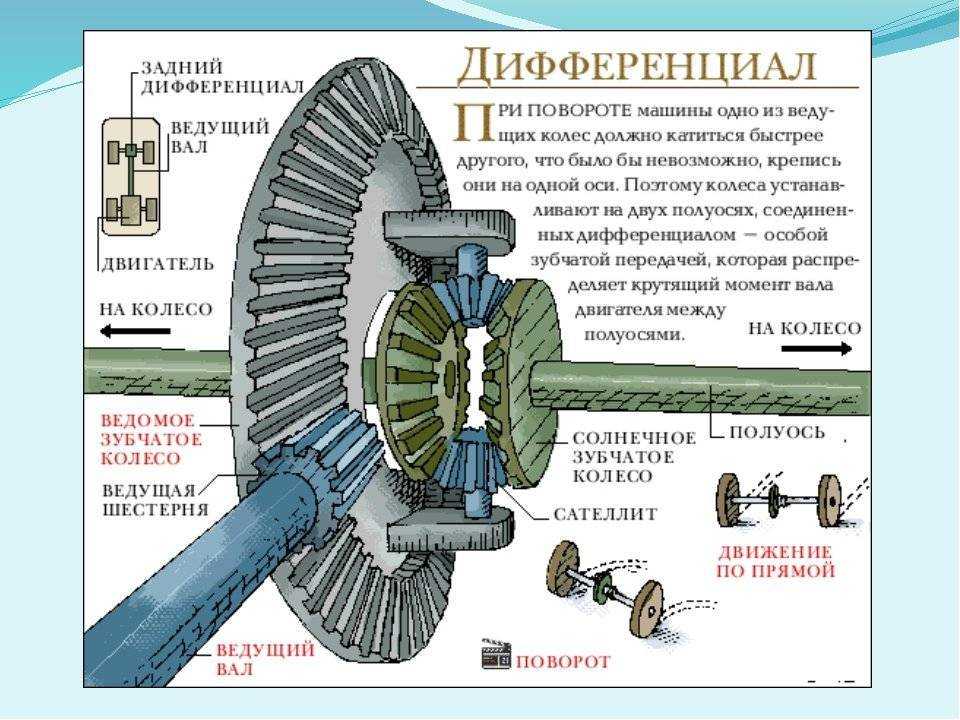

Основная функция межколесного дифференциала заключается в компенсации разницы в частотах вращения ведущих колес, которая обусловлена постоянно изменяющимся состоянием дорожного покрытия, а также вынужденно возникает при прохождении поворотов. Тем самым предотвращается перекос полуосей и повышенный неравномерный износ шин.
Поэтому обе полуоси соединены друг с другом через дифференциал (называемый также «межколесным дифференциалом») таким образом, чтобы колеса могли беспрепятственно вращаться с различной частотой вращения в зависимости от собственной траектории движения.
На рисунке 11 «Коническая передача и дифференциал с прямозубым зацеплением» показан пример главной передачи с обычным коническим дифференциалом (с прямозубыми коническими шестернями). Крутящий момент от ведущей конической шестерни (1) с помощью ведомой конической шестерни (2) передается на корпус дифференциала (3), с него на сателлиты дифференциала (5), которые отвечают за баланс крутящего момента между левой и правой сторонами ведущего моста.
При прямолинейном движении обе конические шестерни полуосей (6) вращаются с той же скоростью, что и ведомая шестерня (2) и корпус дифференциала (3). При этом сателлиты дифференциала не вращаются вокруг своей оси и лишь передают крутящий момент в равных частях на обе полуоси (7).
При прохождении поворота колесо, расположенное на его внешнем радиусе, преодолевает большее расстояние, чем колесо, расположенное на внутреннем радиусе поворота. Именно поэтому оба колеса и, следовательно, обе конические шестерни полуосей должны иметь возможность вращаться с различной частотой. Такая возможность обеспечивается за счет того, что сателлиты дифференциала начинают вращаться вокруг своей оси и, тем самым, обкатываются по вращающимся с различной частотой коническим шестерням полуосей.
При одинаковом сцеплении с грунтом колесо, расположенное на внутреннем радиусе поворота, вращается медленнее ровно настолько, насколько быстрее вращается колесо, расположенное на внешнем радиусе.
Обычные дифференциалы имеют целый ряд недостатков. К примеру, если при трогании с места колесо находится на песке или льду, то его сцепление с поверхностью минимально или вообще отсутствует, в результате чего колесо начинает прокручиваться. При этом из-за равновесия сил в коническом дифференциале на другое колесо также передается минимальное усилие тяги, в результате чего оно прокручивается или остается неподвижным. Такой эффект может возникать также во время движения, если на плохой дороге одно колесо вдруг теряет сцепление с грунтом (отрывается) и поэтому начинает прокручиваться.
Когда колесо снова соприкасается с поверхностью, сцепление восстанавливается, в результате чего частота вращения колеса уменьшается, а крутящий момент, передающийся на него, резко увеличивается. Эти изменения в движении и распределении сил, распространяемые через сателлиты дифференциала на другое колесо, могут стать причиной заноса автомобиля.
Чтобы избежать этого, многие современные автомобили оснащаются самоблокирующимися дифференциалами (дифференциалами с ограничением проскальзывания). Различные конструктивные типы и функции самоблокирующегося дифференциала уже подробно описаны в статье «Полный привод на легковых автомобилях«.
Колесный редуктор главной двойной передачи состоит из следующих элементов:
• солнечной шестерни;• коронного (ведомого) зубчатого колеса, которое жестко крепится к ступице колеса;• водила, состоящего из двух чашек, на которых крепятся оси сател-литных зубчатых колес, жестко прикрепленных к кожуху полуосей;• трех сателлитных зубчатых колес, сидящих на неподвижных осях водила.
Задний мост автомобиля МАЗ-5335 и его элементы: а — кинематическая схема; 6 — конструкция; в — колесный редуктор; г — детали колесного редуктора; д — главная передача и дифференциал; 1 — солнечная шестерня; 2 — сателлит; 3 — наружная чашка водила; 4 — коронное ведомое зубчатое колесо; 5 — ступица заднего зубчатого колеса; 6 — полуось; 7 — колесный редуктор; 8 — тормозной механизм задних колес; 9 — стопорный штифт кожуха полуоси; 10 — кожух полуоси; 11 — центральный редуктор; 12 — тормозной разжимной кулак; 13 и 16 — крышки; 14 и 22 — стопорные кольца; 15 — упорный сухарь; 17 — ось сателлита; 18 — подшипник сателлита; 19 — стопорный болт оси сателлита; 20 — пробка заливного отверстия; 21 — контргайка подшипника ступицы; 23 — гайка подшипника ступицы; 24 — кожух полуоси; 25 — упор зубчатого колеса; 26 — внутренняя чашка водила; 27 — полуосевое зубчатое колесо; 28 — сателлит дифференциала; 29— крестовина дифцЪеренциала; 30— цилиндрический роликоподшипник; 31 — конический подшипник зубчатого колеса; 32 — фланец; 33 — манжета; 34 — регулировочные прокладки; 35, 37 — зубчатые колеса; 36 — картер редуктора; 38 — ограничитель зубчатого колеса; 39 — правая чашка дифференциала; 40 — демонтажный болт картера

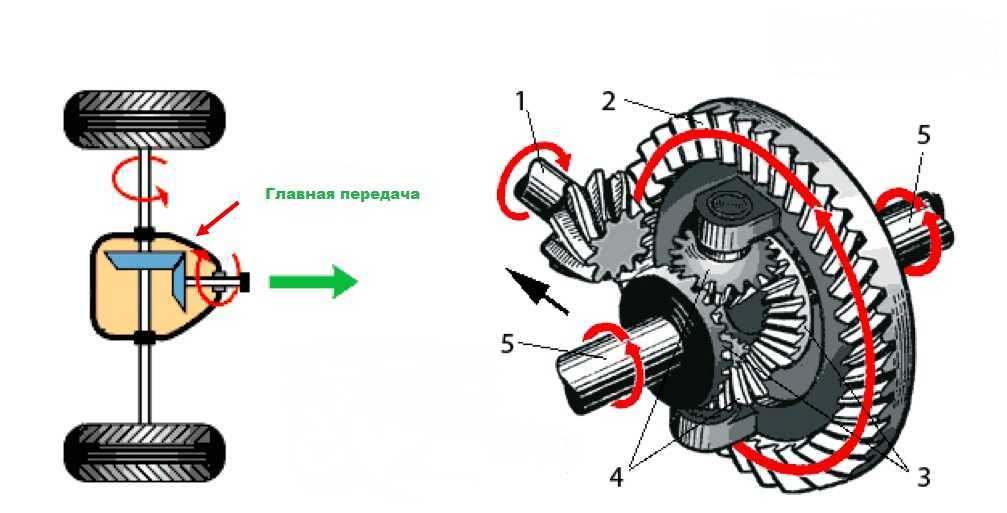

Главная передача
Главная передача предназначена для увеличения крутящего момента, передаваемого к ведущим колесам. Устройство ее, на первый взгляд, весьма просто — две шестерни. Одна, размером поменьше, является ведущей, вторая, побольше — ведомой. Но от конструкции главной передачи во многом зависят тягово-скоростные характеристики автомобиля и расход топлива.
Гипоидная передача
На заднеприводных автомобилях применяется гипоидная главная передача, так как крутящий момент нужно передать на ведущие колеса под углом 90 градусов. Почему применяется более сложная в изготовлении гипоидная передача, а не простая коническая? Да потому что у конической передачи ее простота является единственным преимуществом. А недостатков больше: шумность, низкая несущая способность, высокое расположение карданного вала (а, следовательно, и трансмиссионного туннеля в кузове автомобиля). В гипоидной передаче ось ведущей шестерни смещена относительно оси ведомой на величину гипоидного смещения. Поэтому карданный вал располагается ниже, что позволяет уменьшить высоту трансмиссионного туннеля. При этом снижается центр тяжести автомобиля, тем самым улучшая его устойчивость.
Зубья шестерен выполняются косыми или криволинейными. Благодаря тому, что в гипоидной передаче одновременно находится в зацеплении больше зубьев, чем в конической, обеспечивается ее плавная и бесшумная работа, повышается нагрузочная способность. Однако, из-за более плотного прилегания зубьев увеличивается опасность заклинивания, особенно при изменении направления вращения. Поэтому гипоидные передачи требуют высокой точности регулировки и применения специального трансмиссионного масла. В масла для гипоидных передач добавляются противоизносные и противозадирные присадки.
В переднеприводных автомобилях, где нет необходимости изменять направление передаваемого момента, в главной передаче применяются простые цилиндрические шестерни. Конструктивно главная передача устанавливается в общем картере с коробкой передач. Цилиндрические передачи просты в изготовлении, недороги, опасность задиров низка. Поэтому для их смазки в большинстве случаев применяется не специальное трансмиссионное масло, а моторное.
Как влияет передаточное число главной пары на тягово-динамические характеристики? Чем оно выше, тем быстрее происходит разгон, но максимальная скорость ниже. И, наоборот, с уменьшением передаточного числа автомобиль разгоняется медленнее, но достигает большей максимальной скорости. Значение передаточного числа для конкретной модели автомобиля подбирается с учетом характеристик двигателя, размера колес, возможностей тормозной системы.
Блокировка дифференциала
Блокировка дифферециала с гидроприводом включения
Но у автомобильного дифференциала есть существенный недостаток, который проявляется в случае, когда сопротивление вращению на одном из колес полностью пропадает (к примеру, оно попало на скользкий участок дороги). В результате особенностей работы, у колеса, потерявшего сопротивление дороги, максимально возрастает угловая скорость. То есть, по сути, все вращение передается только на него, в то время как второе колесо из-за сопротивления останавливается.
В результате автомобиль обездвиживается, поскольку из-за низкого сопротивления на одном колесе падает и крутящий момент на нем. А поскольку дифференциал работает симметрично, то на втором колесе момент тоже очень мал, и его явно недостаточно, чтобы заставить его вращаться. Чтобы решить такую проблему, достаточно лишь замедлить вращение буксующего колеса, тем самым повысив крутящий момент на нем, и соответственно, на втором колесе. И для этого применяются блокировки дифференциала.
Видео: GБлокировки дифференциала для УАЗа, разновидность и принцип работы
Все просто – если обеспечить жесткое соединение одной полуоси с чашкой дифференциала, то она просто не сможет вращаться быстрее, чем шестерня редуктора. Из-за этого не будет происходить перераспределение вращения, крутящий момент на обеих полуосях будет одинаковым, и его хватит, чтобы обеспечить вращение и колеса, на котором имеется сопротивление, то есть автомобиль сможет двигаться даже в случае потери сопротивления на одном из колес.
Блокировки дифференциала различаются по степени блокирования и бывают они с:
- Полной.
- Частичной блокировкой.
Полная описана выше и указывает она на то, что происходит жесткое соединение элементов дифференциала машины, по сути, он просто прекращает выполнять свои функции и крутящий момент подается равно на обе полуоси.
В частичной же блокировке передача усилия между составными элементами узла ограничена определенной величиной, что обеспечивает повышение крутящего момента на колесе, получающем повышенное сопротивление.
Метод шлифования CBN для конических шестерен
Современные методы расчета, такие, как «метод конечных элементов» (МКЭ), позволяют с высокой точностью рассчитать параметры зубчатого зацепления в конической главной передаче для обеспечения соответствия самым различным задачам и требованиям. На практике реализация этих требований возможна только при определенных условиях. Причина заключается в том, что при традиционном способе производства спиральных и гипоидных конических шестерен, когда они проходят предварительную и окончательную обработку в мягком состоянии, в результате дополнительной тепловой обработки могут возникать отклонения в геометрии зубьев. Такого рода погрешности только отчасти можно устранить путем прикатки пары шестерен, поэтому конечное качество с точки зрения пятна контакта, плавности хода и нагрузочной способности всегда зависит от этой прикатки. В связи с этим единственным способом обеспечения необходимого качества зубьев конических шестерен является окончательная обработка в твердом состоянии.
Разработанный компаниями Gleason и Zahnradfabrik Passau метод шлифования CBN (CBN — кубический борнитрид) позволяет недорого выполнять шлифование спиральных и гипоидных конических шестерен с дугообразной линией зубьев после твердой обработки.
В результате такой комплексной обработки удаляются следы обработки и вредного окисления на боковых поверхностях и в основании зубьев. Это ведет к значительному улучшению качества зубчатого зацепления, благодаря чему подбор пары из ведущей и ведомой шестерен является необходимостью лишь условно.
Специальная форма шлифовального круга CBN с подачей охлаждающего масла (рис. 18) обеспечивает очень высокую производительность шлифования без отрицательных воздействий на структуру шестерен.
Пример HTML-страницы
РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:
Пример HTML-страницы
Виды узлов
Выше описан принцип работы дифференциала на примере только одного типа узла. На авто же применяются различные варианты этой составляющей трансмиссии. Все существующие виды дифференциалов можно разделить по ряду категорий:
- Место расположения
- Соотношение моментов при распределении
- Конструкция
- Наличие блокировки
Помимо этого, вместо дифференциалов в конструкции авто могут применяться различные муфты, выполняющие ту же функцию, что и дифференциал. Также современные технологии позволяют полностью отказаться от использования дифференциалов, а их роль выполняют системы безопасности.
Назначение, конструктивные особенности
Основная задача этого элемента сводится к изменению крутящего момента перед подачей его на привод колес. То же делает и коробка передач, но у неё существует возможность изменения передаточных чисел за счет ввода в зацепление тех или иных шестерен. Несмотря на наличие в конструкции автомобиля КПП, на выходе из нее крутящий момент небольшой, а скорость вращения выходного вала – высокая. Если передать вращение напрямую на ведущие колеса, то возникшая нагрузка «задавит» двигатель. В общем, авто просто не сможет сдвинуться с места.
Главная передача автомобиля обеспечивает повышение крутящего момента и снижение скорости вращения. Но в отличие от КПП передаточное число у нее фиксированное.
Расположение главной передачи на примере обычной МКПП
Представляет собой эта передача на легковом авто обычный шестеренчатый одноступенчатый редуктор постоянного зацепления, состоящий из двух шестерен разного диаметра. Ведущая шестерня небольшая по размерам и связана она с выходным валом КПП, то есть вращение подается на нее. Ведомая же шестерня значительно больше по размерам и получаемое вращение она подает на приводные валы колес.
Передаточное число является соотношением количества зубьев шестерен редуктора. Для легковых авто этот параметр находится в диапазоне 3,5-4,5, а для грузовиков он достигает 5-7.
Чем больше передаточное число (больше количество зубьев ведомой шестерни относительно ведущей), тем выше крутящий момент, подаваемый на колеса. При этом тяговое усилие будет больше, но максимальная скорость ниже.
Передаточное число главное передачи подбирается исходя из эксплуатационных показателей силовой установки, а также других узлов трансмиссии.
Устройство главной передачи напрямую зависит от конструктивных особенностей самого автомобиля. Этот редуктор может быть, как отдельным узлом, установленным в своем картере (заднеприводные модели), так и входить в конструкцию КПП (авто с передним приводом).
Главная передача в заднеприводном автомобиле
Что касается некоторых полноприводных авто, то у них может использоваться разная компоновка. Если в таком автомобиле расположение силовой установки – поперечное, то главная передача передней оси входит в конструкцию КПП, а задней располагается в отдельном картере. У автомобиля с продольной компоновкой главные передачи на обоих осях отделены от КПП и раздаточной коробки.
В моделях с отделенной главной передачей, этот редуктор выполняет еще одну задачу – изменяет угол направления вращения на 90 град. То есть выходной вал КПП и приводные валы колес имеют перпендикулярное расположение.

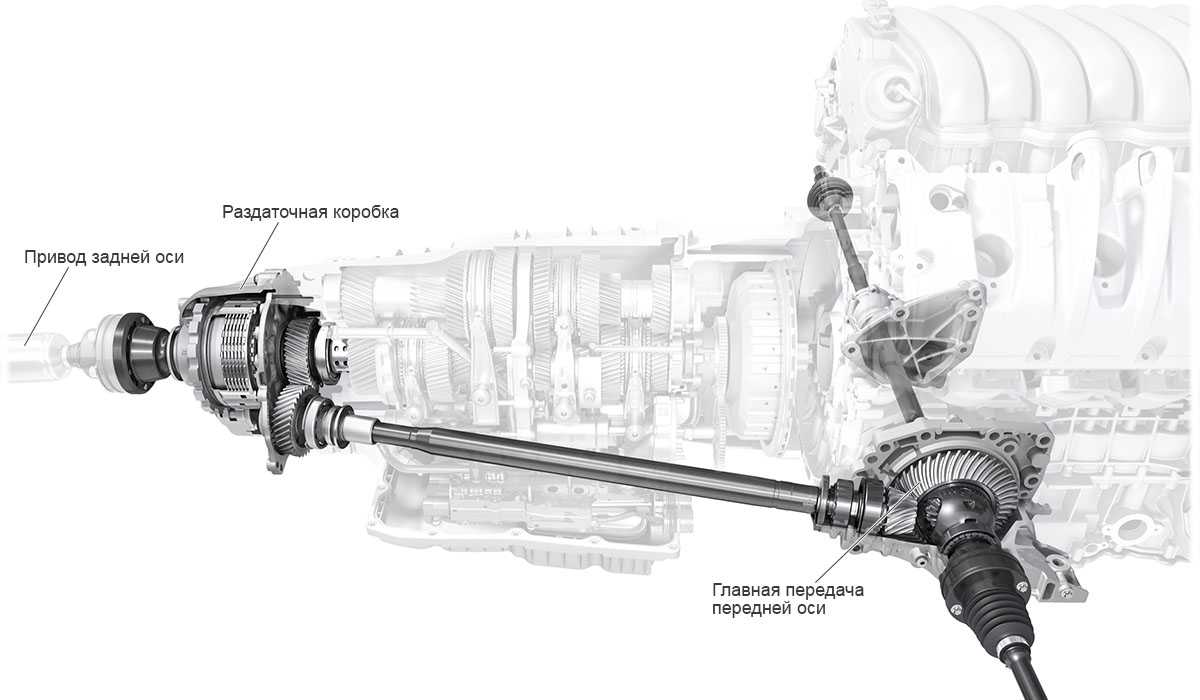

Расположение главной передачи передней оси Audi
В переднеприводных моделях, где главная передача входит в конструкцию КПП, указанные валы имеют параллельное расположение, поскольку менять угол направления не нужно.
В ряде грузовых авто применяются двухступенчатые редукторы. Примечательно, что их конструкция может быть разной, но наибольшее распространение получила так называемая разнесенная компоновка, в которой используется один центральный редуктор и два колесных (бортовых). Такая конструкция позволяет существенно повысить крутящий момент, а соответственно и тяговое усилие на колесах.
Особенность работы редуктора сводится к тому, что он равномерно разделяет вращение на оба приводных вала. При прямолинейном движении такое условие является нормальным. Но при прохождении поворотов колеса одной оси проходят разное расстояние, поэтому необходимо изменение скорости вращения каждого из них. Это входит в задачу дифференциала, используемого в конструкции трансмиссии (он устанавливается на ведомой шестерне). В результате главная передача подает вращение на приводные валы не напрямую, а через дифференциал.

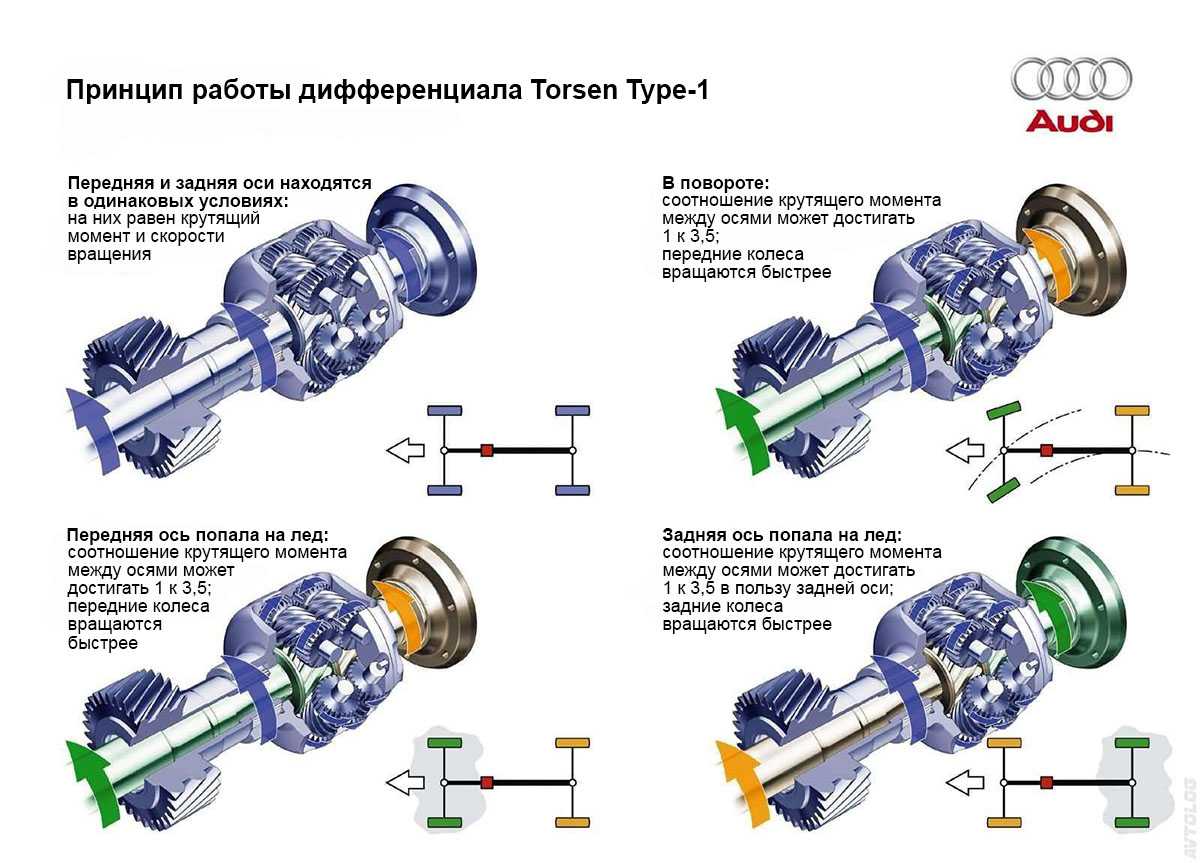

Виды самоблокирующихся дифференциалов
Дифференциалы, у которых блокирование происходит в автоматическом режиме, называются самоблокирующимися. В них, при определенных условиях происходит самостоятельная блокировка, без какого-либо участия водителя. Точно также он и разблокируется.
Видео: Кардан Главная передача Дифференциал
Самый простой самоблокирующийся дифференциал – дисковый, имеющий в своей конструкции дополнительный элемент – пакет фрикционных дисков, одна часть которого жестко соединена с чашкой дифференциала, а вторая – с одной из осей. При этом диски прижаты друг к другу.
Действует такая блокировка очень просто: при прямолинейном движении машины чашка и полуось вращаются с одной скоростью, а вместе с ними и фрикционный пакет.
В случае повышения угловой скорости на одной из полуосей, она начинает вращаться быстрее чашки. При этом одна часть фрикционного пакета (закрепленная на оси) ускоряется относительно второй. А поскольку они прижаты, то между ними возникает сила трения, которая и препятствует повышению угловой скорости, соответственно крутящий момент на колесе с большим сопротивлением повышается.
Вискомуфта в качестве межосевого дифференциала
Примерно так же действует и вязкостная муфта, она же вискомуфта, которая сейчас является достаточно распространенным способом заблокировать дифференциал в автоматическом режиме. Но из-за больших габаритных размеров ее в качестве межколесной блокировки не используют. Муфта устанавливается только на межосном дифференциале, как вспомогательное устройство, а в некоторых случаях она полностью его заменяет.
Конструкция этой муфты такая: имеется герметичный корпус, с помещенным в нее пакетом дисков, одна половина которого жестко связана с ведущим валом (от которого подается вращения) а вторая – с ведомым.
Вискомуфта в разобраном состоянии
Все пространство между дисками заполнено дилатантной жидкостью, особенность которой заключается в повышаемой вязкости при перемешивании.
Действует вискомуфта примерно также же, как и дисковая блокировка. Пока валы вращаются с одной скоростью, перемешивание жидкости, расположенной между дисками, не происходит. Но как только появляется разница в скоростях вращения, диски начинают мешать жидкость из-за чего она становиться более вязкой. В результате повышения вязкости жидкости, которая при большой разнице скоростей может стать практически твердой, выравнивается угловая скорость на валах.
Существует также электронная блокировка дифференциала, которая используется на межколесном дифференциале автомобиля. Причем в качестве основного рабочего элемента в ней выступает антиблокировочная система тормозов.
Такая блокировка имеет свое обозначение – противопробуксовочная система, суть работы которой сводится к тому, что в случае увеличения угловой скорости на одном ведущем колесе, тормозная система притормаживает его, тем самым повышая крутящий момент на другом колесе.
Основные принципы регулировки пятна контакта
Правильное пятно контакта (под нагрузкой или без нее) должно располагаться на передней или задней боковой поверхности зубьев ведомой конической шестерни, примерно по центру (относительно общей длины и высоты зуба) (см. рис. В10.13, сегменты А1 и В1).
При неправильном пятне контакта (рис. 13 «Схема проверки пятна контакта на ведомой и Klingelnberg, конической шестерне (при зубчатом зацеплении Gleason)«, сегменты 2-5) необходимо отрегулировать ведущую и ведомую шестерни. Если пятно контакта соответствует:
- Сегментам А2/В2 — требуется смещение ведущей шестерни в направлении от оси ведомой шестерни и, возможно, корректировка зазора боковой поверхности зубьев путем смещения ведомой шестерни в направлении к оси ведущей шестерни;
- Сегментам АЗ/ВЗ — требуется смещение ведомой шестерни в направлении от оси ведущей шестерни и, возможно, корректировка зазора боковой поверхности зубьев путем смещения ведущей шестерни в направлении к оси ведомой шестерни;
- Сегментам А4/В4 — требуется смещение ведущей шестерни в направлении к оси ведомой шестерни и, возможно, корректировка зазора боковой поверхности зубьев путем смещения ведомой шестерни по направлению от оси ведущей шестерни;
- Сегментам А5/В5 — требуется смещение ведомой шестерни в направлении к оси ведущей шестерни и, возможно, корректировка зазора боковой поверхности зубьев путем смещения ведущей шестерни в направлении от оси ведомой шестерни.
Пятна контакта сегментов А6/В6 указывают на неправильную регулировку предписанного зазора боковой поверхности зубьев (преимущественно от 0,10 до 0,15 мм). Это можно изменить в первую очередь путем смещения ведомой конической шестерни, при этом пятно контакта должно сместиться в продольном направлении зубьев.
Для смещения ведущей и ведомой шестерен конической главной передачи необходимо изменить толщину регулировочных шайб, расположенных за соответствующими наружными кольцами конических роликоподшипников (рис. 14).
Зазор боковой поверхности зубьев проверяется с помощью специального индикатора часового типа (рис. 15 «Измерение зазора боковой поверхности зубьев шестерен«). На легковых автомобилях зазор боковой поверхности составляет от 0,1 до 0,2 мм в зависимости от производителя, а у грузовых-от 0,15 до 0,30 мм.
Опрос
Карданная передача у большинства легковых автомобилей состоит из одной тонкостенной стальной трубы и двух шарниров- карданов.
Одни из карданов соединен с трубой при помощи шлицев, что позволяет карданному валу несколько изменять при движении автомобиля свою длину.
Устройство кардана и принцип работы карданной передачи показаны на рис. 36. На крестовину кардана ставят проушинами две вилки: одна является частью трубы карданного вала, другая частью фланца. После этого в проушинах размещают игольчатые подшипники в обоймах. Они охватывают шейки крестовины и закрепляются в проушинах стальными стопорными кольцами. При наличии таких карданов передача способна передавать вращение под различными, изменяющимися при движении автомобиля углами.
Такая передача из-за большой длины карданного вала часто вибрирует. Кроме того, пол кузова некоторых легковых автомобилей имеет арку для карданного вала, а это создает неудобства для пассажиров. Поэтому на легковые автомобили стали ставить карданную передачу с укороченным карданным валом. Коробка же передач осталась на своем месте. Получился разрыв между ведомым валом коробки передач и передним фланцем карданной передачи. Для компенсации этого разрыва нужен был дополнительный вал.
Так появился у карданной передачи промежуточный вал, передний конец которого при помощи кардана связан с ведомым валом коробки передач, а задний конец — с передним концом карданного вала при помощи шлицевого соединения и кардана. При этом задний конец проходит через шариковый подшипник опоры — кронштейна, жестко закрепленного снаружи на днище кузова. Пол кузова стал более ровным, возможности появления вибраций карданной передачи уменьшились.
Неисправности в карданной передаче заключаются в ослаблении затяжки болтов крепления фланцев карданов, в износе деталей карданов и, в частности, подшипников, из шлицевого соединения карданного вала. Эти неисправности вызывают «шум» и даже стук при работе карданной передачи, и их надо устранять, так как это опасно для движения автомобиля.
Игольчатые подшипники смазывают автотракторным трансмиссионным маслом при помощи шприца, используя отдельные масленки, установленные на крестовинах карданов. Шлицевое соединение карданных валов смазывают солидолом через пресс-масленку. Сроки смазки указываются в инструкции по эксплуатации автомобиля.
Карданная передача служит для передачи вращающего момента между агрегатами, оси валов которых не лежат на одной прямой и могут изменять свое взаимное положение.
В общем случае карданная передача состоит из карданных шарниров 2 и 5, карданных валов 1,4 и 6 и компенсирующего соединения 3. Иногда карданный вал устанавливают на промежуточной опоре, прикрепленной к поперечине рамы ТС.
Упругие карданные шарниры передают вращающий момент между валами с пересекающимися под углом 2…3° осями в результате упругой деформации соединительных элементов.

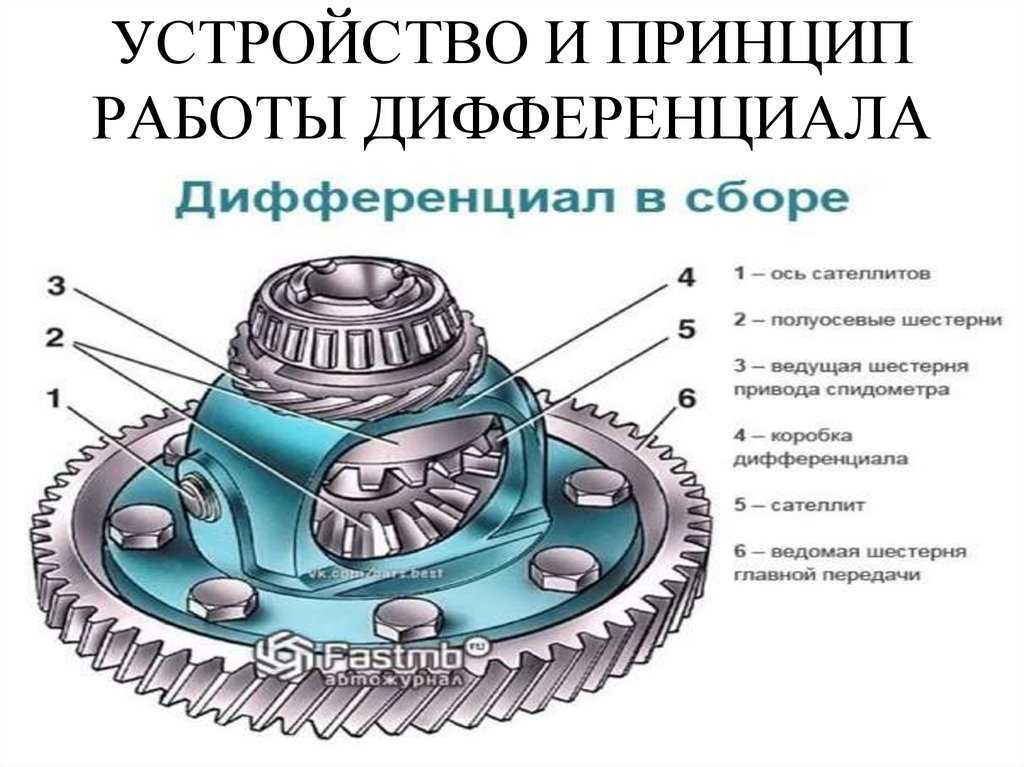

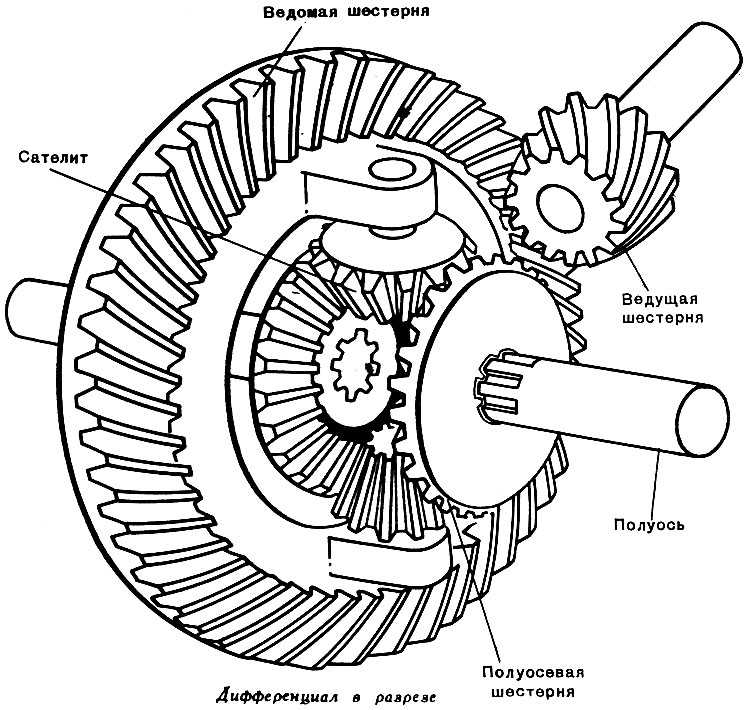

Конструкция, принцип работы дифференциала
Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:
- корпус, он же — чашка (выполняет роль ведущего элемента);
- сателлиты;
- ведомые шестеренки;
Видео: Как работает дифференциал / How Differential Steering Works (на русском)
https://youtube.com/watch?v=qbcwdSSq5h4

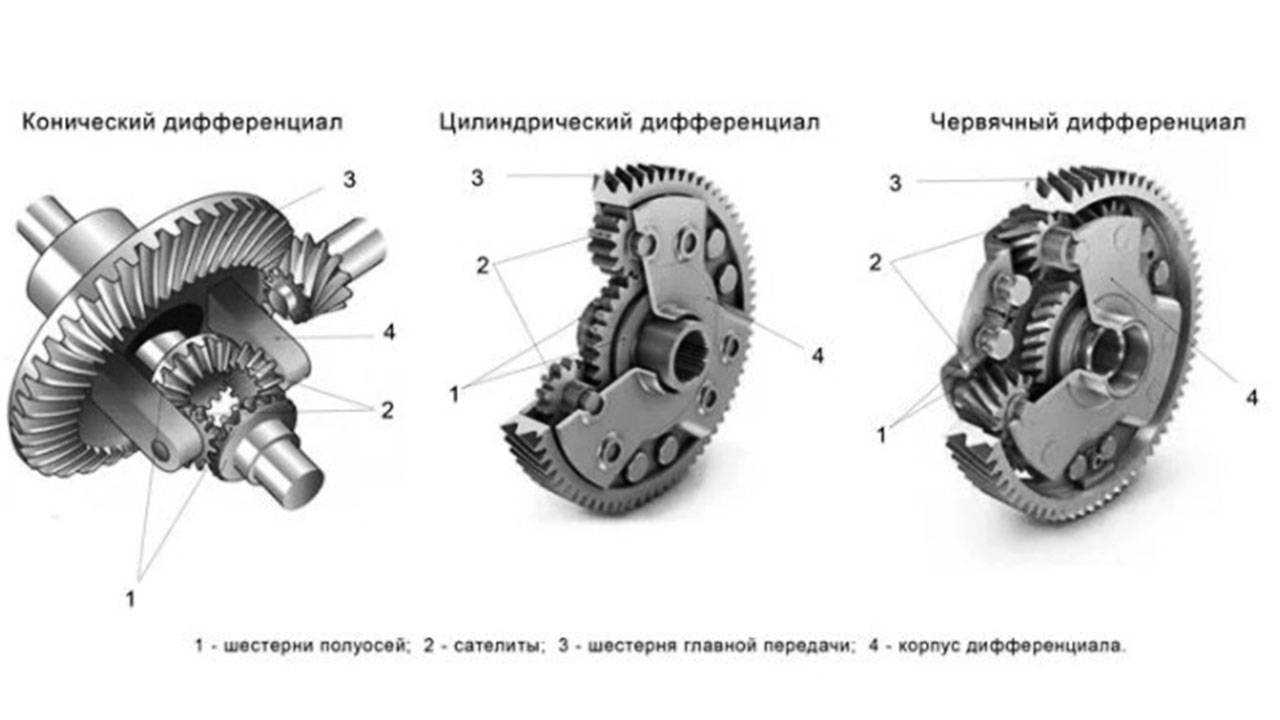

Эта конструкция может использовать разные виды зубчатых передач:
- Цилиндрические.
- Конические.
- Червячные;
Видео: Дифференциал, обзор конструкции, принцип действия
Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения. Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.
Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).
Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.
Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

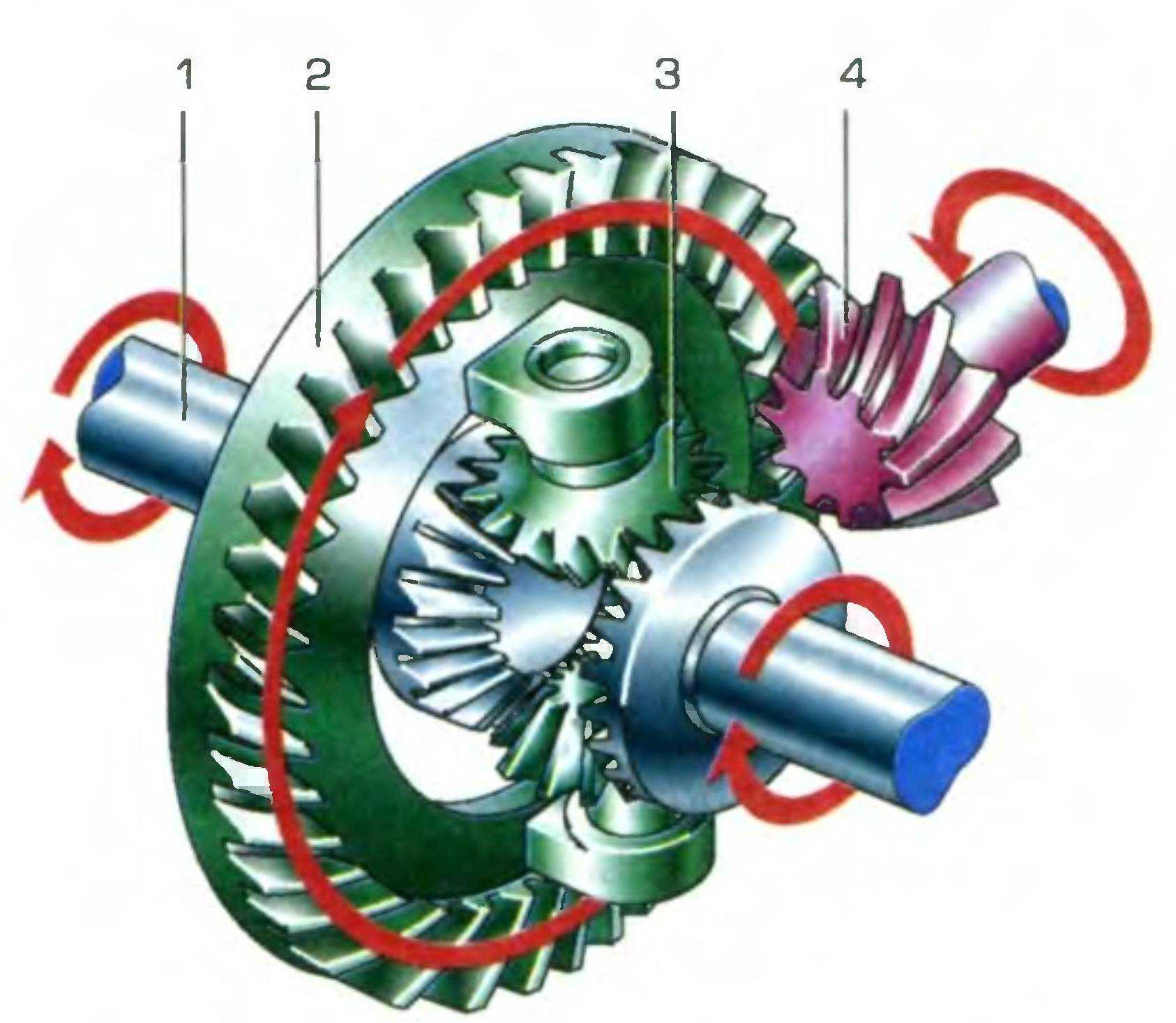

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.
При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.
В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.
Уменьшение частоты вращения карданного вала
Пример HTML-страницы
В функции конической зубчатой передачи входит также уменьшение частоты вращения вторичного вала коробки передач до требуемой частоты вращения ведущих колес. При этом соотношение количества зубьев ведущей и ведомой шестерен обеспечивает необходимое передаточное отношение «на замедление» (понижение передаточного отношения). Оно рассчитывается по следующей формуле:
i Achse = (nmax · rdyn)/(2.65 · iG · vmax)
К примеру, на автомобиле с:
- Максимальной частотой вращения коленчатого вала двигателя 6000 об/мин;
- Максимальной скоростью движения 200 км/ч (на прямой передаче);
- Размером шин 0,3 м.
Это дает передаточное отношение:
i Achse = (6000 · 0.3)/(2.65 · 1.0 · 200) ≈ 3.4
Это означает, что в данном случае требуемое соотношение количества зубьев ведущей и ведомой шестерен составляет 1:3,4 ( где, 2,65 — постоянная пересчета). Таким образом, ведущая шестерня могла бы иметь 10 зубьев, а ведомая шестерня — 34 зуба.
Рекомендации по эксплуатации КПП
Выход трансмиссионной системы из строя нередко становится неприятной неожиданностью для автовладельцев, так как её ремонт может влететь в копеечку. Чтобы этого не произошло, при езде на авто с АКПП необходимо придерживаться следующих рекомендаций.
- При езде в холодное время года необходимо 5 — 15 минут ехать медленно, чтобы произвести тщательный прогрев АКПП. Данное правило следует соблюдать, если температура воздуха на улице ниже 25 градусов по Цельсию.
- Если происходит непродолжительная остановка, не следует ставить рычаг в нейтральное положение, так как это ведёт к сбою в работе автоматической КПП.
- Всегда выжидайте несколько минут после запуска двигателя. Это нужно, чтобы коробка передач достигала своего рабочего состояния.
- В случае смены направления вперёд и назад осуществлять переключение рычага нужно только после полной остановки машины.
Соблюдение этих простых рекомендаций позволит вам избежать аварийных ситуаций на дороге, а также больших затрат на ремонт АКПП в случае поломки авто из-за неправильного обращения.
