Устройство карданной передачи автомобиля

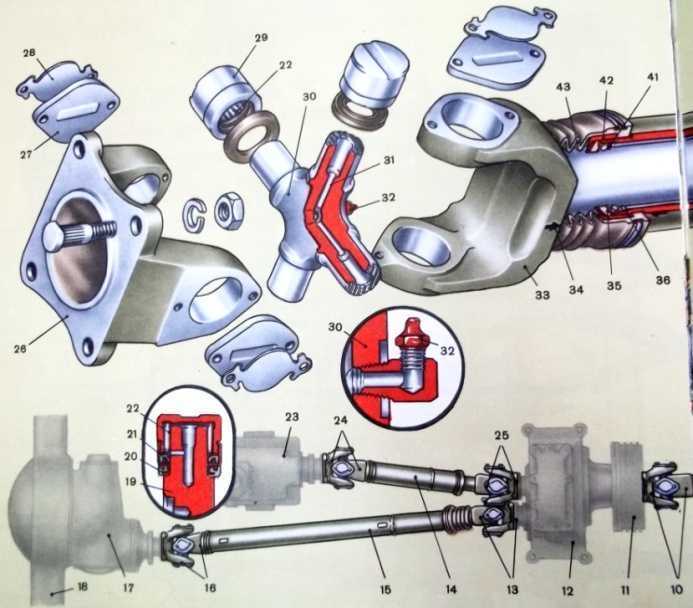

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

• подвесной подшипник;
• вилка скользящая;
• крепления;
• сам карданный вал;
• крестовина;
• уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

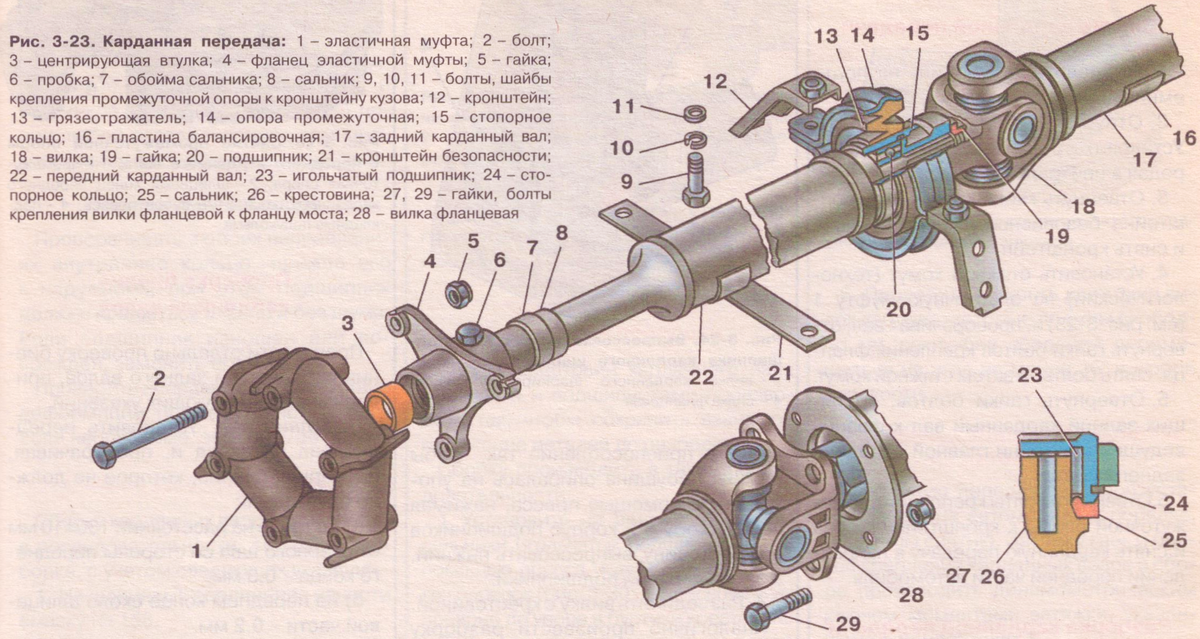

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

Опрос

Карданная передача у большинства легковых автомобилей состоит из одной тонкостенной стальной трубы и двух шарниров- карданов.

Одни из карданов соединен с трубой при помощи шлицев, что позволяет карданному валу несколько изменять при движении автомобиля свою длину.

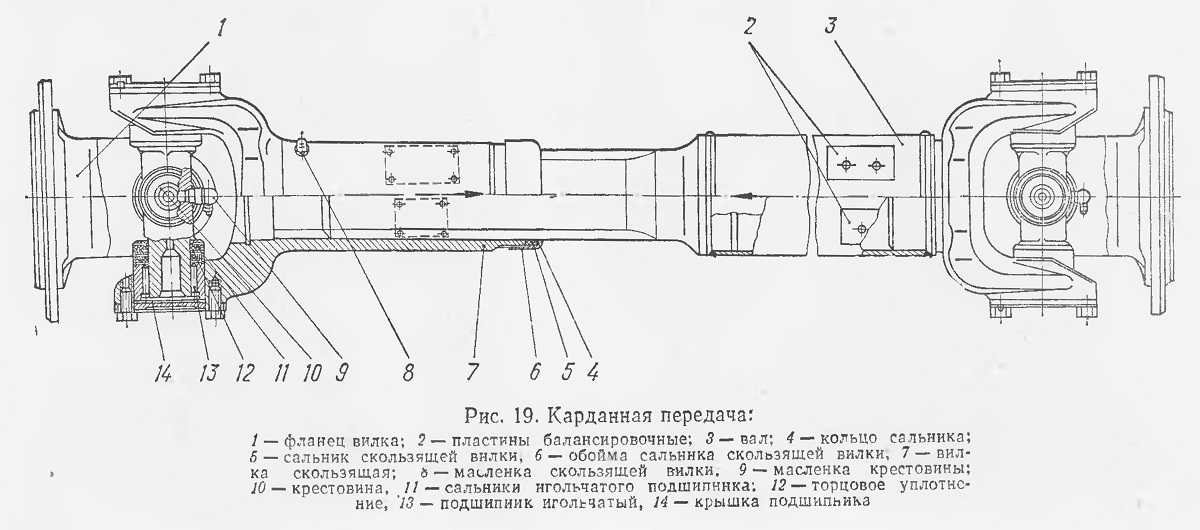

Устройство кардана и принцип работы карданной передачи показаны на рис. 36. На крестовину кардана ставят проушинами две вилки: одна является частью трубы карданного вала, другая частью фланца. После этого в проушинах размещают игольчатые подшипники в обоймах. Они охватывают шейки крестовины и закрепляются в проушинах стальными стопорными кольцами. При наличии таких карданов передача способна передавать вращение под различными, изменяющимися при движении автомобиля углами.

Такая передача из-за большой длины карданного вала часто вибрирует. Кроме того, пол кузова некоторых легковых автомобилей имеет арку для карданного вала, а это создает неудобства для пассажиров. Поэтому на легковые автомобили стали ставить карданную передачу с укороченным карданным валом. Коробка же передач осталась на своем месте. Получился разрыв между ведомым валом коробки передач и передним фланцем карданной передачи. Для компенсации этого разрыва нужен был дополнительный вал.

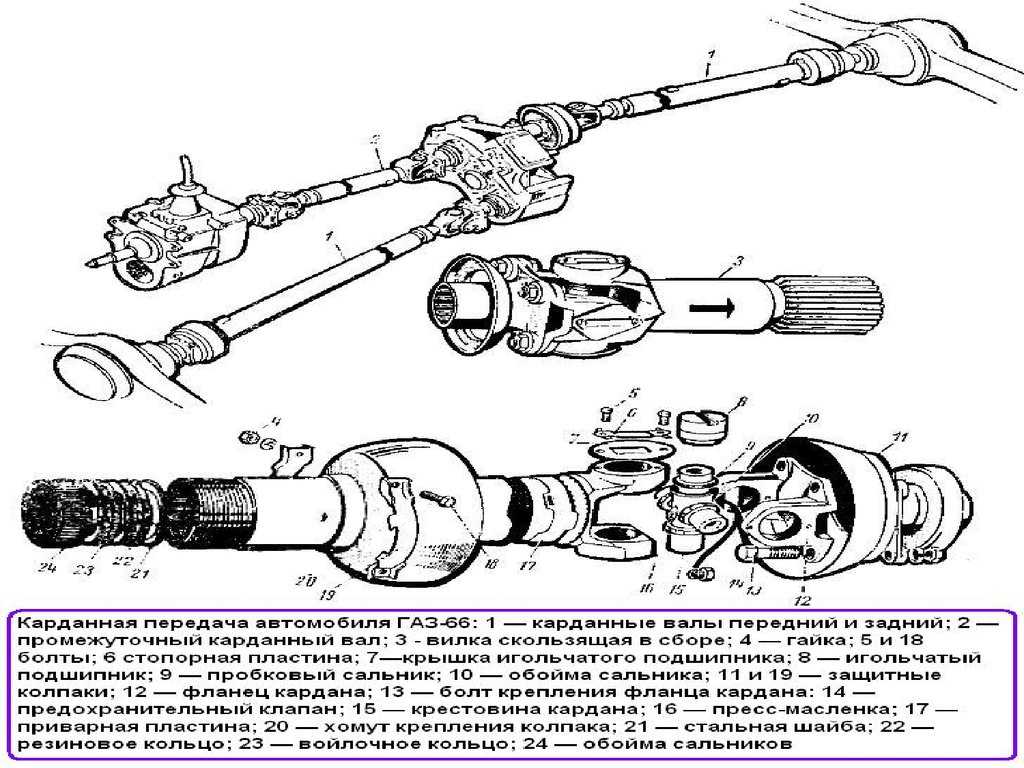

Так появился у карданной передачи промежуточный вал, передний конец которого при помощи кардана связан с ведомым валом коробки передач, а задний конец — с передним концом карданного вала при помощи шлицевого соединения и кардана. При этом задний конец проходит через шариковый подшипник опоры — кронштейна, жестко закрепленного снаружи на днище кузова. Пол кузова стал более ровным, возможности появления вибраций карданной передачи уменьшились.

Неисправности в карданной передаче заключаются в ослаблении затяжки болтов крепления фланцев карданов, в износе деталей карданов и, в частности, подшипников, из шлицевого соединения карданного вала. Эти неисправности вызывают «шум» и даже стук при работе карданной передачи, и их надо устранять, так как это опасно для движения автомобиля.

Игольчатые подшипники смазывают автотракторным трансмиссионным маслом при помощи шприца, используя отдельные масленки, установленные на крестовинах карданов. Шлицевое соединение карданных валов смазывают солидолом через пресс-масленку. Сроки смазки указываются в инструкции по эксплуатации автомобиля.

Карданная передача служит для передачи вращающего момента между агрегатами, оси валов которых не лежат на одной прямой и могут изменять свое взаимное положение.

В общем случае карданная передача состоит из карданных шарниров 2 и 5, карданных валов 1,4 и 6 и компенсирующего соединения 3. Иногда карданный вал устанавливают на промежуточной опоре, прикрепленной к поперечине рамы ТС.

Упругие карданные шарниры передают вращающий момент между валами с пересекающимися под углом 2…3° осями в результате упругой деформации соединительных элементов.

Карданная передача и все,что нужно о ней знать.

Карданной передачей автомобиля называется механизм, осуществляющий передачу крутящего момента между валами, которые пересекаются в центральной части карданной передачи автомобиля и отличаются возможностью взаимного углового перемещения. Активно применяется в разных сферах человеческой деятельности в случаях, когда со­ос­ность вращающихся элементов очень трудно обеспечить. Аналогичные функции способна также осуществлять зубчатая муфта.

Как правило, карданная передача автомобиля используется в автомобильной транс­мис­сии, а также рулевом управлении.

Карданная передача автомобиля может обеспечить соединение следующим эле­мен­там трансмиссии:

1. Силовому агрегату и КПП;
2. КПП и раздаточной коробке;
3. КПП и главной передаче;
4. Главной передаче и раздаточной коробке;
5. Ведущим колесам и дифференциалу.

Карданный вал в автомобиле предназначен для передачи крутящего момента от КПП к ведущим мостам в случае полноприводной или классической компоновки. Также при­ме­ня­ет­ся в травмобезопасной рулевой колонке для соединения рулевого исполнительного ме­ха­низ­ма и рулевого вала.

Карданная передача автомобиля отличается одним значительным минусом – не­синх­рон­ность валовых вращений (один из валов имеет равномерное вращение, другой – нет). Вращения начинают увеличиваться, если угол между ними возрастает. Это исключает возможность использования карданной передачи автомобиля в некоторых устройствах, например, в трансмиссии автомобилей с передним приводом (где основная проблема заключается в передаче крутящего момента на поворотные автомобильные колеса ).

По большому счету данный недостаток может быть скомпенсирован применением на одном валу парных шарниров, которые находятся в повернутом на четверть оборота положении относительно друг друга. Однако там, где необходима синхронность, как правило, применяется ШРУС (шарнир равных угловых скоростей) – более сложная, но более совершенная конструкция аналогичного назначения.

По своей компоновке карданные передачи автомобиля подразделяются на закрытые и открытые.

Закрытый вариант карданной передачи автомобиля

располагается внутри трубы, которая, в свою очередь, может восприниматься составляющей подвески автомобиля. В карданной передаче автомобиля данного типа используется только один шарнир, а неравномерное вращение карданного вала компенсируется за счет его упругости.

Открытый вариант карданной передачи автомобиля

не располагает трубой, а реактивный момент воспринимается реактивными тягами или рессорами. В состав карданной передачи автомобиля должно входить не меньше двух шарниров, а также компенсирующее звено, так как дистанция между соединенными агрегатами во время движения изменяется.

На автомобилях с длинной колесной базой используют карданную передачу автомобиля, которая состоит из двух валов. За счет этого исключается возможность совпадения максимальной угловой скорости вала с приемлемой. Уменьшение длины вала увеличивает его критическую частоту вращения, которая как минимум в 1.

5 раза должна превышать максимально возможную во время эксплуатации. Конструкция карданной передачи автомобиля, оснащенной двумя валами, требует использование промежуточной опоры одного из двух валов, подшипник которой установлен на кузове или раме в эластичном кольце для компенсации осевого перемещения двигателя ( см. устройство двигателя автомобиля ).

Преимущества и недостатки мотоцепи

Цепь является самым распространенным вариантом приводов на мотоциклах. Ее ставят абсолютно на все виды байков – и на малокубатурники, и на круизеры, и на «спорты». Все заключается в обилии преимуществ:

Цепь – очень легкая и компактная, что важно для спортбайков и эндуро; Она максимально дешевая, что делает ее незаменимой при использовании на малокубатурниках; Есть цепи на любой вкус – недорогие бессальниковые (ресурс которых несколько тысяч) и подороже, с сальниками (которые при правильном уходе могут отходить несколько десятков тысяч); Цепи выдерживают огромные нагрузки, могут часами работать по бездорожью в грязи; Поменять цепь можно в любой деревне «на коленке», даже временно поставить копеечную «от ИЖа». Обслуживать – так же просто

Казалось бы, идеальный вариант? Но есть и у цепей свои недостатки:

• Они требуют регулярного и правильного ухода. Это именно то, чем любители карданов попрекают любителей цепной передачи. Каждые 500 км ее нужно мыть и смазывать, также необходимо это делать после любой мойки или езды в дождь;
• Если этого не делать, цепь может порваться, проломав картер, заклинив колесо, либо прилетев пилоту прямо в голову;
• Менять цепь необходимо вместе с комплектом звезд, поэтому в сумме это получается не так уж и дешево;
• Бессальниковые цепи тянутся, словно пластилиновые, а потому требуют подтягивания каждые 100-200 км, что может сильно раздражать, особенно любителей дальняков.

Подведя итоги, можно ответить на вопрос – что лучше, кардан или цепь? Итак – ничего не лучше. Каждый вариант имеет место быть, и в разных ситуациях, на разных мотоциклах предпочтителен тот или другой.

Эндуро, «спорты», малокубатурники – однозначно цепь за ее компактность и легкий вес.

Тяжелые туристы, литровые круизеры – однозначно кардан за возможность проезжать пару тысяч километров в день и не отвлекаться на обслуживание.

Источник

ОСОБЕННОСТИ РАБОТЫ КАРДАННОЙ ПЕРЕДАЧИ

Особенностью такого шарнира является неравномерность вращения. При изменении угла положения ведущего вала относительно ведомого, последний в определенных точках ускоряется или замедляется, то есть возрастает или снижается угловая скорость. Причем с увеличением угла скорость опережения или отставания ведомого вала от ведущего повышается, поэтому такая передача вращения носит циклический характер. Значительный угол (более 20 град.) между валами повышает нагрузку на составные элементы шарнира, что может привести к поломке.

Принцип работы карданного шарнира рассмотрим на примере, когда ведущий вал расположен строго горизонтально, а ведомый – под углом вниз (стандартное положение кардана). Начальное положение внутренней вилки шарнира – тоже горизонтальное. При передаче вращения из-за положения под углом, часть вилки, идущая вниз ускоряется относительно ведущего вала. Максимальное опережение достигается в нижней точке.

Одновременно, часть вилки ведомого вала, при вращении начавшая движение вверх, замедляется и отстает по скорости вращения от ведущего. Максимальное отставание – в самой верхней точке.

Из-за этих особенностей работы шарнира неравных угловых скоростей, вращение передается неравномерно.

Для снижения неравномерности скоростей вращения и нагрузки в конструкции карданной передачи применяется по два шарнира – на концах пустотелого вала. Причем для максимального сглаживания внутренние вилки расположены в одной плоскости.

За счет использования двух шарниров уменьшаются углы положения валов и, соответственно, и неравномерность скоростей вращения.

Из-за неравномерности вращения между валами карданная передача не используется в конструкции трансмиссии переднеприводных автомобилей. На таких моделях шарнир неравных угловых скоростей заменен на ШРУС, у которого передача осуществляется равномерно независимо от угла между валами.

Как определить неисправность кардан вала

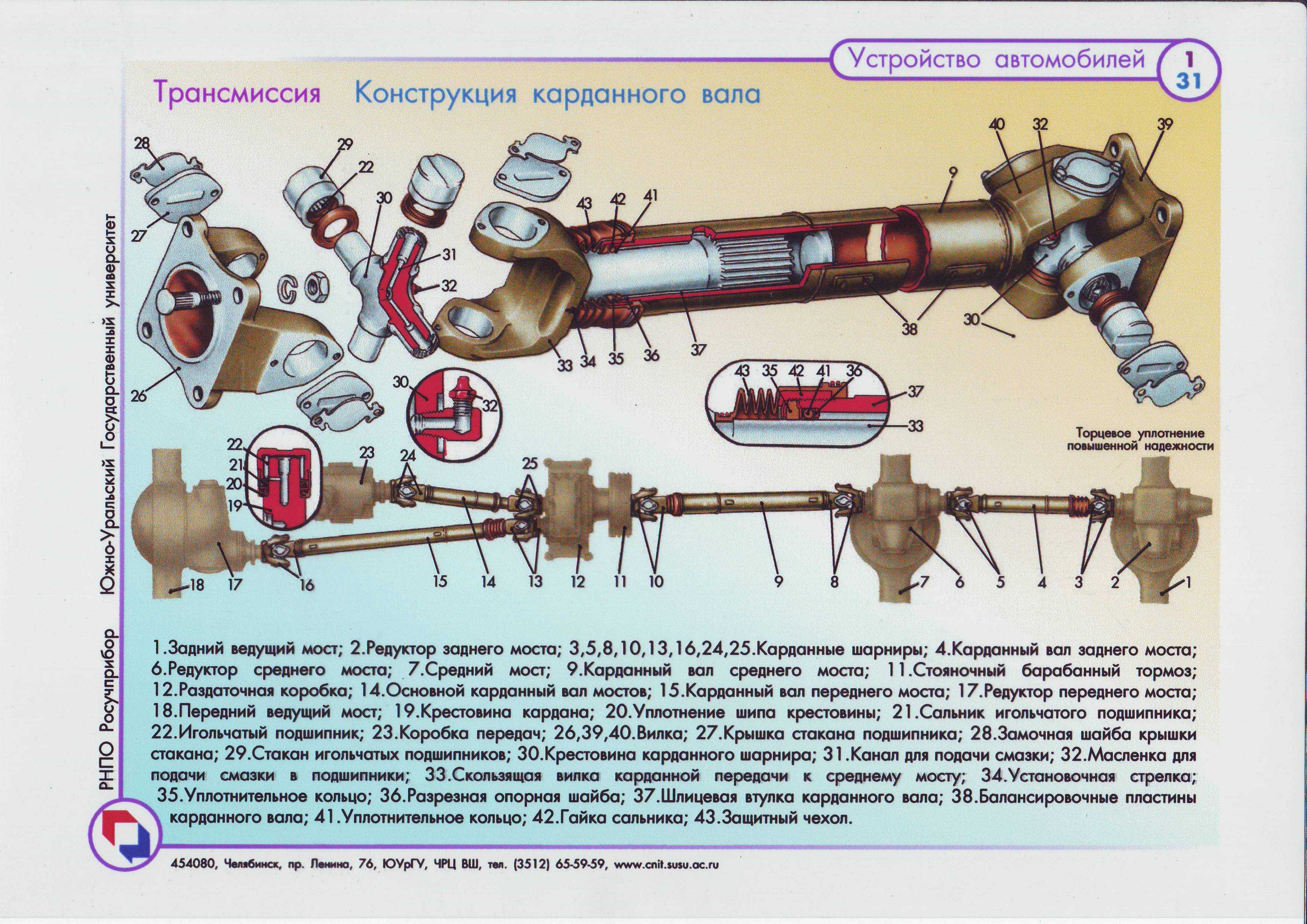

Схема карданного вала Волги 31105

Определить основную причину неисправность вала или его компонентов может только опытный специалист, полностью разобрав конструкцию на более мелкие составляющие. Также можно определить визуально, что кардан имеет неисправность, если:

• При начале движения машины из-под КПП слышны трески, шумы, тяжёлые удары;
• Во время переключения скоростей возникает неприятный звук, типа скрежета по металлу;
• На одной из скоростей возникает вибрация, распространяющаяся на весь автомобиль;
• Свистящий звук во время увеличения скорости.

Если хоть один из этих признаков присутствует при работе машины, то необходимо обратить особое внимание на кардан. Гораздо легче устранить поломку, чем потом ликвидировать её последствия

Возможные неисправности «кардана»

Как стало ясно, «кардан» — устройство относительно простое в своей организации. Несмотря на это, довольно-таки примитивная конструкция сказывается на надёжности узла, которая, честно говоря, могла бы быть и повыше. Так, в отличие от ШРУСов на переднеприводных авто или обгонных муфт, дифференциалов на полноприводных агрегатах, «карданные» машины имеют лишь несколько основных составляющих трансмиссии:

• Передний карданный вал – вращает передние полуоси;
• Средний карданный вал – обеспечивает передачу вращения от КПП на все оси и полуоси автомобиля (передний и задние колёса);
• Задний карданный вал – имеется на полноприводных автомобилях и вращает, соответственно, задние полуоси.

Именно из-за нарушений в синхронности работы основных частей механизма случается большинство поломок «кардана». Помимо этого, сами составные элементы выполняют ряд важнейших и сложных функций, например:

1. Передают крутящий момент на оси и полуоси;
2. Поддерживают друг друга в конструкции автомобиля;
3. Служат опорой для иных частей трансмиссии.

Отметим, что при правильном обслуживании и эксплуатации в надёжности «кардан» ничем не уступает ШРУСам или иным распределителям крутящего момента. Однако зачастую карданные агрегаты эксплуатируются неправильно, поэтому и их поломки случаются нередко. Основные неисправности механизма представлены, так скажем, «золотой тройкой». Если быть точнее, то речь идёт о следующих проблемах:

Деформация некоторых частей «кардана», происходящая из-за наезда автомобиля на высокие препятствия или сбоев в его работе;
Рассинхронизация переднего, среднего и заднего валов, являющаяся следствием долгой, не обязательно неправильной эксплуатации карданного механизма;
Износ составных частей механизма. Чаще всего страдают шарниры, подшипники и сальники «кардана»

Дабы не допустить более серьёзных неисправностей из-за износа подобных деталей, крайне важно каждые 60-80 000 километров пробега проверять карданный вал на дефекты и при наличии устранять таковые.

Это интересно:  Признаки неисправности прокладки

Большинство карданных механизмов имеют довольно-таки внушительный ресурс – 400-500 000 километров пробега. Естественно, добиться полной отдачи от устройства получится лишь в том случае, если соблюдать правила его обслуживания и эксплуатации.

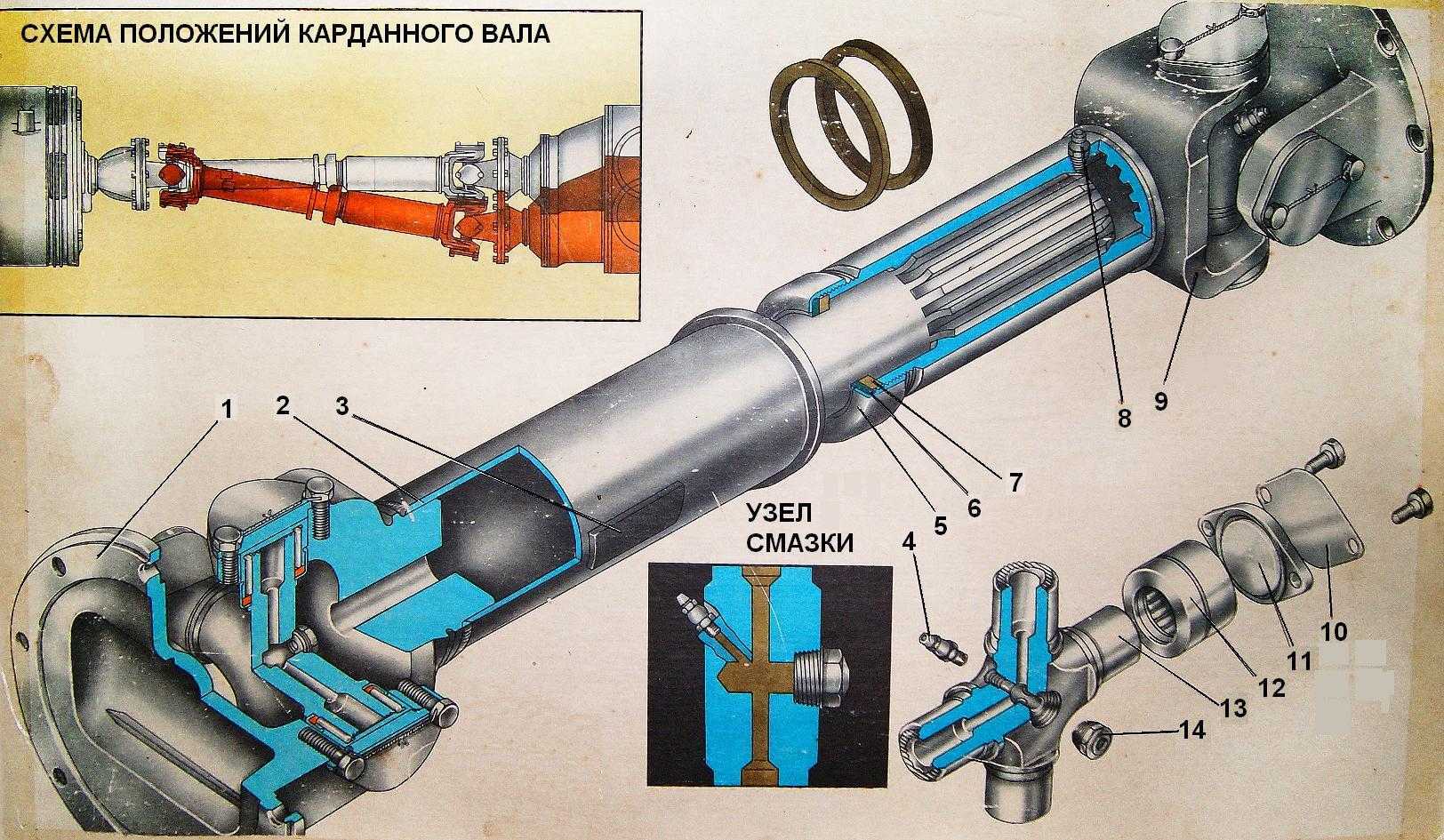

Особенности устройства

Если не учитывать некоторые компоненты КВ в виде уплотнителей, креплений и эластичной муфты, то это устройство содержит в себе несколько ключевых составляющих. Хотя и та же муфта выполняет не менее важную роль, поскольку отвечает за поглощение вибраций и резких рывков.

Что же касается устройства карданной передачи, то тут следует выделить такие компоненты как:

• центральный вал. Его выполняют из высокопрочной стали. Фактически имеет внешний вид полой трубки;
• крестовины, имеющие шарнирные механизмы. Применяется пара таких крестовин. Они нужны для обеспечения вращения всех компонентов трансмиссии под определённым заданным углом. Во многом за счёт этого удаётся обеспечить плавную передачу крутящего момента;
• шлицевые раздвижные соединения. Этот элемент нужен в связи с тем, что при проездах по кочкам или иным препятствиям расстояние между редуктором самого моста и коробки передач увеличивается. А потому необходимо несколько удлинить карданный вал. Именно тут на помощь приходят шлицевые элементы;
• скользящая вилка. С её помощью удаётся сцепить или соединить между собой концы центрального и промежуточного вала;
• подвесной подшипник. Необходим для создания опоры конструкции, что позволяет кардану свободно вращаться вдоль собственной оси. В зависимости от того, сколько секций кардана используется в конструкции, применяется различное количество подвесных подшипников. Их монтируют непосредственно на кузов автотранспортного средства.

Но мало просто узнать, из чего состоит автомобильный карданный вал. Также следует дополнительно разобрать особенности все работающих компонентов.

Чтобы понять, как работает в машине карданный вал, необходимо уточнить некоторые нюансы относительно составляющих узла. Так вы лучше поймёте, на чём основывается используемая в авто карданная передача.

Эти агрегаты бывают двухвальными или одновальными. В случае с двухвальным устройством в механизме дополнительно присутствует промежуточный кардан, к которому в заднем отделе приварен хвостовик, дополненный наружными шлицами. А к переднему отделу с помощью шарнира монтируется скользящая втулка. Если система одновальная, тогда промежуточный участок на ней отсутствует.

В передней части авто КВ крепится в КПП за счёт подвижного соединения шлицевого типа. Для реализации такой задумки на конце механизма предусмотрено наличие специального отверстия, имеющего внутренние шлицы. Устройство позволяет осуществлять продольные смещения этих шлицов, когда машина находится в движении.

Затем монтируется подвесной подшипник КВ, который при помощи специального кронштейна устанавливается и фиксируется на кузове. Это выступает как дополнительное крепление, которое не позволяет осуществлять излишние смещения во время поездок.

После идёт вилка, располагающаяся между передней и задней частью КВ. Тут находится крестовина с игольчатыми подшипниками. За счет этих вилок и крестовин в конструкции КВ удаётся передавать момент при различных углах возможного изгиба карданного вала.

КВ фиксируется в задней части к редуктору заднего моста с помощью фланца. Параллельно с этим хвостовик, имеющий внешние шлицы, входит уже непосредственно во фланец привода автомобильной главной передачи.

Работа карданной передачи основывается на том, что она может передавать крутящий момент при меняющемся положении карданного вала в пространстве. Для реализации такой функции ключевую роль играют два компонента. А именно вилка и шарнир крестообразного типа.

Скользящая вилка позволяет несколько увеличивать длину механизма, когда автотранспортное средство движется по неровному участку дороги. Длинное шлицевое соединение не позволяет прекращать передачу момента даже в ситуациях, когда подвеска вместе с задним автомобильным мостом начинает смещаться вверх или вниз.

Задача шарнира при этом заключается в обеспечении вращения колёс при изменениях угла изгиба карданного вала. Принято считать, что механизм продуктивно работает, когда угол не превышает 20 градусов. При превышении этого значения начинается процесс активного износа элемента.

Как поменять крестовину на кардане

Чтобы провести ремонт крестовины, необходимо снять кардан. Перед тем как разобрать, нужно знать некоторые нюансы:

1. Залить гайки вэдэшкой, чтобы крепления легче откручивались.
2. Поставить зубилом метки на флянцах кардана и флянцах заднего моста. Если этого не сделать, возможно появление вибрации на кардане.
3. Чтобы не испортить резьбу гаек, желательно использовать изогнутый накидной ключ.
4. Если карданные болты прокручиваются, нужно зафиксировать их с помощью отвёртки.

Сначала откручиваются четыре болта на карданном вале, потом снимаем крепление подвесного подшипника. После этих процедур снимаем кардан, его нужно достать из шлицевого соединения КПП. Перед снятием крестовины шлицевую часть желательно замотать материалом, чтобы туда не попал песок. Перед тем, как снять крестовину, нужно подготовить инструмент: молоток, круглогубцы, толстую отвёртку и подходящую по диаметру круглую трубку. Зажатие вала в тисках намного облегчит вам работу. Существуют специальные съёмники для снятия крестовин, но их часто не используют даже на СТО. Впрочем, многие гаражные умельцы способны за 10-15 минут смастерить себе такое приспособление. Далее достаются стопорные кольца. Часто, чтобы их извлечь, требуется обстучать их молотком с помощью проставки. После этой операции стопоры легко достанутся плоскогубцами. Далее выбиваются чашки из проушин. Это делается молотком и той же проставкой, которую использовали при снятии стопорных колец. Иногда при этом чашки выпадают самостоятельно, чаще всего извлекать их придётся подручными предметами.

📌что такое карданный вал

Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.

Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.

Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.

В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.

Описание принципа работы передачи карданного типа составил итальянский инженер и философ Дж.Кардано. В автомобилестроении данную схему успешно применил промышленник Луи Рено на модификации автомобиля «De Dion-Bouton» (1898 г.).

Карданная передача

Валы с узлами неравных угловых скоростей имеют обозначение «карданная передача» (или просто – кардан). Как уже отмечено, устанавливается она на машинах с задним и полным приводом. Также она используется не только в конструкции трансмиссии авто. Ее устанавливают и в рулевом управлении, но задачи у нее там несколько иные, хотя устройство карданной передачи идентично.

В рулевом механизме зачастую вполне возможно разместить валы соосно. Шарнир в устройстве вала рулевой колонки нужен для того, чтобы он мог «ломаться», что значительно снижает вероятность нанесения травм водителю при фронтальном столкновении. В общем, использование шарнира сделало рулевую колонку травмобезопасной.

Конструктивное исполнение авто и иной техники сказывается на количестве используемых карданных передач. В целом валы с карданами могут располагаться между:

• Силовой установкой и коробкой передач;
• КПП и раздаточной коробкой;
• КПП и главной передачей заднего моста;
• Раздаткой и главными передачами мостов (переднего, заднего, промежуточного).

Расположение карданных передач на примере трансмиссии Xdrive

Комбинация может быть самой разной. Также в некоторых случаях, когда необходимо передать вращение на большее расстояние, передача может состоять из двух валов с шарнирами, и промежуточной опоры.

📌типы карданных передач

В основном большинство автомобилистов связывают понятие карданной передачи с работой трансмиссии заднеприводных машин. На самом деле она используется не только в этом узле авто. По аналогичному принципу работает рулевое управление и еще некоторые механизмы, которые соединяются с соседними под разным углом.

Существует 4 типа передач:

1. асинхронные;
2. синхронные;
3. полукарданная гибкая;
4. полукарданная жесткая.

Самый известный вид карданных передач – асинхронный. Основное применение – в трансмиссии. Еще она называется передача с шарниром неравных угловых скоростей. Такой механизм состоит из двух вилок, которые соединены крестовиной под прямым углом. Наконечники с игольчатым подшипником позволяют крестовине плавно перемещаться в соответствии с положением самих вилок.

Данный шарнир имеет одну особенность. Он передает неравномерный показатель крутящего момента. То есть скорость вращения подсоединенных валов периодически отличается (за полный оборот второстепенный вал два раза обгоняет и два раза отстает от главного). Для компенсации такой разницы используется еще один шарнир (на противоположной стороне трубы).

Балансировка карданного вала

При необходимости дома можно произвести грубую балансировку, которая позволит некоторое время эксплуатировать автомобиль.

Чтобы отбалансировать кардан, автомобиль полностью вывешивают, запускают двигатель и включают 4-ю передачу. При этом вал начинает медленно вращаться. Для определения мест, в которых необходима балансировка, в 1 мм от вала фиксируют кусочек мела. Неотбалансированный вал будет слегка смещаться. При этом в местах биения останутся метки.

Уравновесить слишком легкие участки с тяжелыми можно путем наваривания на них небольшого количества металла. При этом после добавления каждого грамма веса следует проводить ходовые испытания, отмечая степень достигнутого эффекта. Процедуру прекращают тогда, когда вибрация автомобиля на ходу полностью или почти полностью исчезает. Техническое обслуживание

Техническое обслуживание карданной передачи заключается в периодическом, раз в несколько месяцев, шприцевании крестовины.

Преимущества и недостатки кардана

Чтобы понять, какой же из приводов лучше, необходимо рассмотреть плюсы и минусы каждого из них. Кардан – вариант передачи крутящего момента двигателя на заднее колесо с помощью валов и шестерней. Идеальный вариант для тяжелых «туристов» и круизеров. Имеет ряд преимуществ, за которые его и любят:

• Не требует ухода. Практически никакого. Механизм полностью закрыт от попадания грязи и пыли – то есть, герметичен. В пользовательских руководствах иногда пишут о замене масла раз в пару десятков тысяч километров, но это требуется настолько редко, что большинство просто забывает о такой процедуре;
• Ресурс кардана можно приравнять к ресурсу самого мотоцикла. В большинстве случаев эта деталь отходит без ремонтов от покупки до продажи байка, и если тот когда-нибудь все-таки «умрет», то причиной будет явно не кардан. На время владения байком вы просто забудете о существовании у вас приводной передачи.

Но существуют и недостатки у кардана, которые не позволяют производителям устанавливать его везде:

• Размеры и вес. Это – действительно тяжелая громоздкая деталь, именно потому его не ставят на спортивные и эндуро мотоциклы, которые гонятся за каждым сантиметром и весом для достижения лучших результатов;
• Если вы в качестве контраргумента решите вспомнить BMW HP2 Sport, то не забудьте упомянуть и то, что байк оказался настолько неконкурентоспособным, что соревноваться мог только с такими же, как он. Конструкторы неоднократно пытались облегчать кардан, что так же неоднократно приводило к тому, что он просто ломался пополам;
• Масса кардана – не подрессоренная, что негативно сказывается на работе задней подвески. Аналогию можно ощутить, побегав сначала с 10-килограммовым рюкзаком на спине (вроде бы ничего сложного), а потом попытаться сделать то же самое, только привязав по 5 кг к своим ботинкам;
• Цена. Главный аргумент против карданной передачи. Многие любят приукрасить все вплоть до того, что «если кардан поломался, то проще выбросить весь мотоцикл и купить новый». На самом деле, стоимость колеблется от 300 до 600 $ (в зависимости от марки и модели мотоцикла), и критично это только любителям «бездоков за 1000$»).

Один из главных мифов о карданной передаче – якобы большие (до 30%) потери КПД крутящего момента. На самом деле, это не так. Одна шестеренчатая пара имеет кпд 96-98%, а когда их две – то все потери составляют максимум 8%, с учетом трения и расхода на нагрев – не более 10%. Но никак не 30%. Если бы треть всей мощности расходовалась на образование тепла – конструкция бы просто начинала плавиться. Конечно, существуют единичные случаи самовозгорания кардана, но это лишь прямой результат отсутствия смазки в нем.

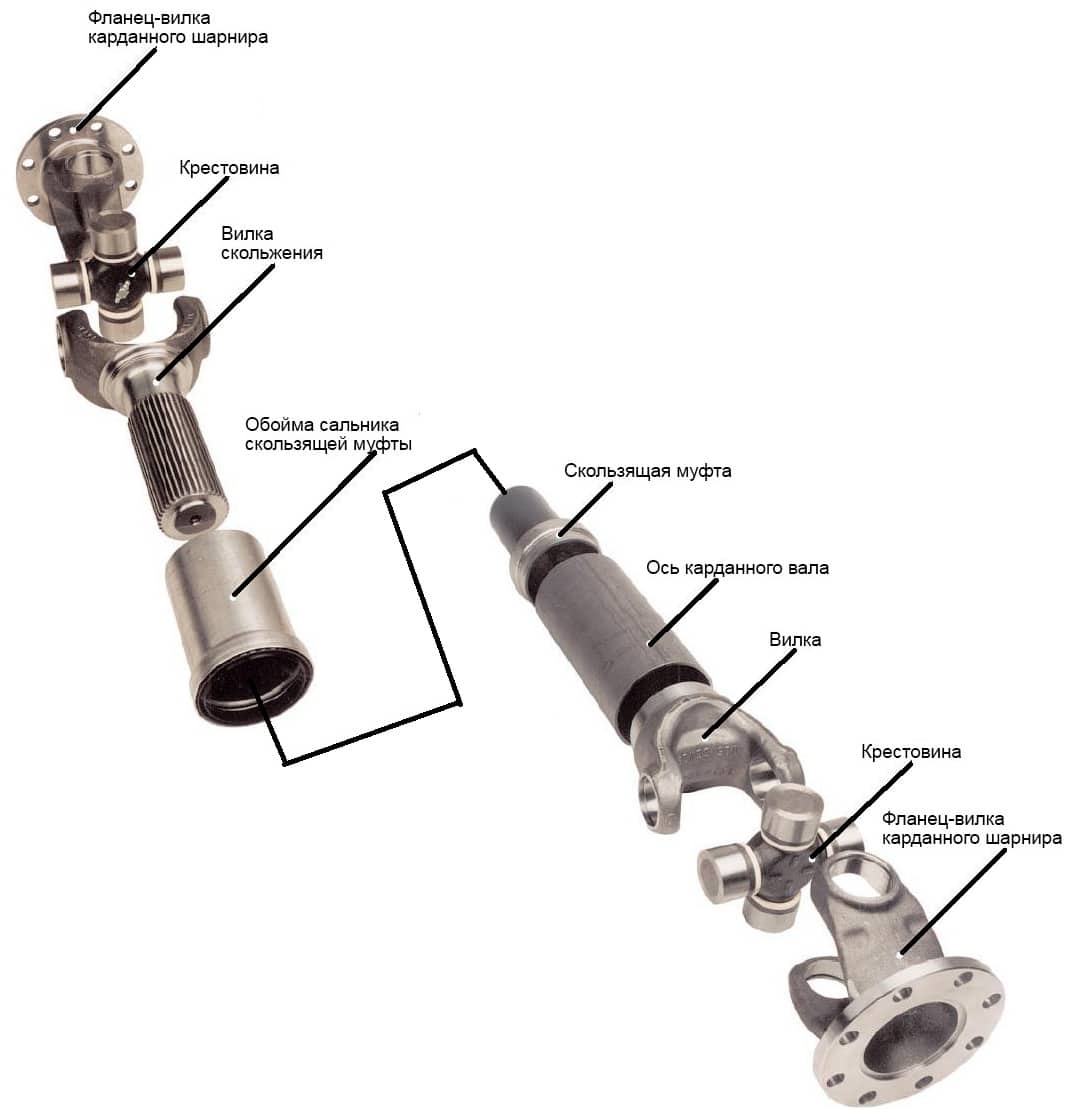

Из чего состоит карданный вал

Следует отметить, что разговорный термин «карданный вал» можно считать правильным, хотя название не тождественно «муфте карданного вала», поскольку последняя является лишь частью общей конструкции, представляя собой резиновую деталь для предотвращения рывков и ударных нагрузок при вращении вала.

Карданный же вал – это многосоставная деталь, состоящая как минимум из нескольких (чаще всего двух) карданных муфт, соединяющих трансмиссию – двигатель с задним мостом, передний мост с раздаточной коробкой или, к примеру, мотоциклетную коробку передач с задним колесом мотоцикла. Вообще, передача при помощи полой металлической трубы, крестовины и еще порядка 15 деталей, включая манжеты, подшипники и так далее, используется на многих средствах передвижения, и не только на них. Техническое решение незаменимое, распространенное, очень полезное и часто встречающееся.

Схематично карданная передача выглядит следующим образом:

Но тогда остается неясным, почему нет единого определения привычной вещи. Как так получается? И как все же грамотно называть кардан?

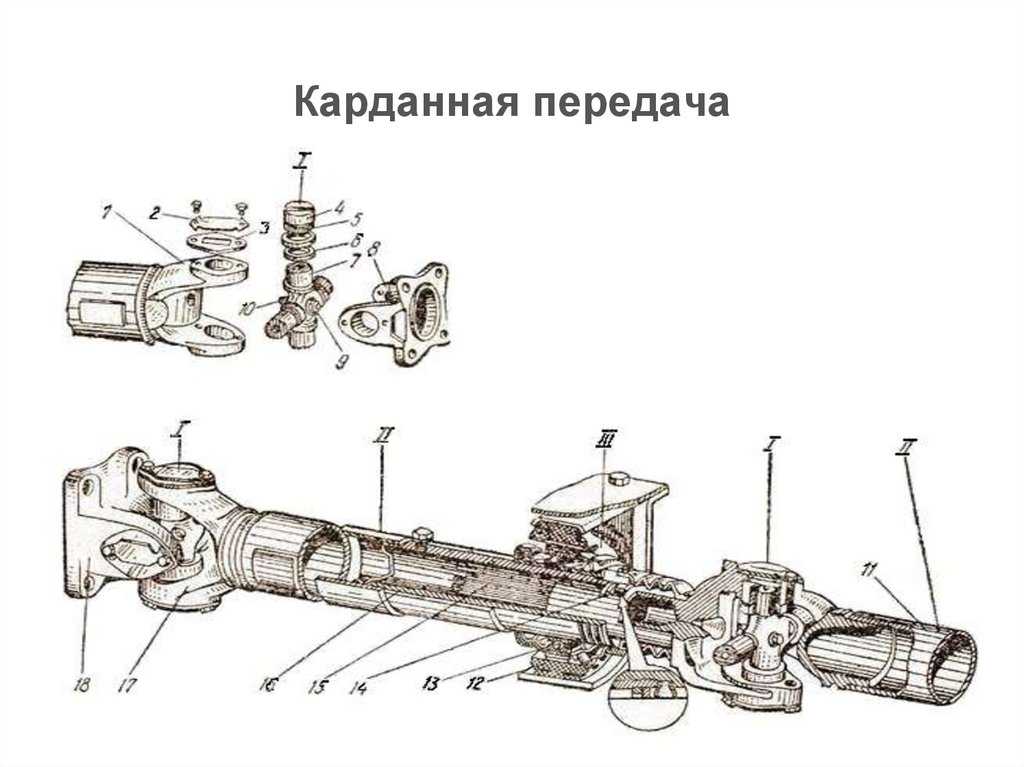

Устройство карданной передачи

Карданная передача представляет собой ведущий и ведомый валы, которые соединены гибким шарниром. Гибкое шарнирное соединение позволяет беспрепятственно передавать вращение при некотором изменении угла между двумя валами. По типу шарнирного соединения существуют две разновидности карданных передач :

• устаревшие шарниры неравных угловых скоростей;
• более современные шарниры равных угловых скоростей.

Карданная передача, основанная на шарнирах неравных угловых скоростей, наиболее часто применяется для соединения выходного вала и ведущего моста в заднеприводных как легковых, так и грузовых автомобилях. Помимо этого, такие шарниры используют для подсоединения раздаточных коробок и прочего вспомогательного оборудования. Более совершенные в конструктивном плане шарниры равных угловых скоростей используются в современных передне- и полноприводных автомобилях. Посредством таких карданных передач осуществляется соединение ведущих колес машины с дифференциалом ведущего моста.
