Как выбрать подвесной подшипник на Газель: номер, цена, размеры
Типы и конструкция промежуточных опор
На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:
- Опоры старого образца для автомобилей до 2002 года выпуска;
- Опоры нового образца для автомобилей после 2002 года выпуска;
- Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.
Опора старого образца
Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.
Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

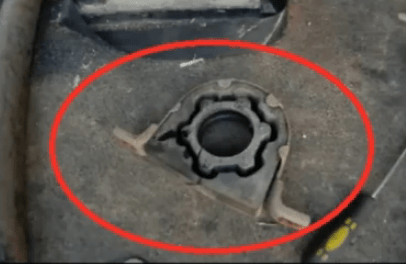

Опора нового образца
Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.
Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.
Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.
Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.
- Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
- Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).
- Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.
Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).
Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.
Рекомендуемые производители подвесных опор для ГАЗ 3302
Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.
Промежуточная опора
Этот элемент изготовлен из резины. Он гофрированный. С внутренней части к этой опоре методом вулканизации присоединен шариковый подшипник закрытого типа. С наружной стороны опора оснащена специальным кронштейном.
Толстая резина не позволяет передавать вибрации от движений передачи на детали кузова, а также дает возможность для перемещений карданной передачи по продольным осям.
Кронштейн при помощи болтов надежно закрепляется на поперечине рамы автомобиля.
Подшипник, который установлен в опоре, имеет очень долгий срок службы. Ему не нужен какой-либо уход во время всего его срока годности.
Задний вал изготовлен также из стальной трубы с тонкими стенками, но к торцевым частям присоединены вилки. Через специальные шарниры в передней части детали закрепляется шлицевая вилка от среднего элемента. Она, в свою очередь, закреплена на шлицевой части промежуточного вала. Так, вначале идет опора карданного вала. «Газель» далее укомплектовывается вилкой. Чтобы эта деталь не смещалась по шлицам, предусмотрен болт, который фиксирует вилку. С другой стороны заднего вала при помощи крестовины смонтирован фланец, который имеет специальный центровочный пояс. Фланец закрепляется посредством болтовых соединений к ведущей шестеренке главной передачи в КПП.
Что это за деталь и ее основные функции
Карданный вал — это механизм, который соединяет КП с редуктором заднего моста. Он необходим для передачи крутящего момента. Данная передача чаще всего используется в задне- и полноприводных автомобилях. На картинке вы можете увидеть краткое описание устройства этого механизма. Он отвечает за плавность крутящего момента, передает вращение от КП к редуктору. Как правило, механизмы изготавливаются из различных видов металлов. В современных автомобилях в основном в качестве материала используется нержавеющая сталь. Средним сроком службы кардана принято считать 2 года. Однако специалисты рекомендуют проверять состояние механизма, не дожидаясь истечения мануального срока, так как кардан всегда должен быть максимально надежным. Мы рекомендуем не затягивать с обращением в сервис постоянно следить за поломками своего автомобиля.
Как выбрать крестовину для своего автомобиля
Если после всех диагностических процедур стало понятно, что без новой детали автомобиль долго не проездит, пора подумать над вопросом выбора шарнира на замену
На что нужно обращать внимание?
- Производитель. Отдавать предпочтение лучше всего известным названиям. Среди самых популярных и качественных — GWB, GKN, HD Parts.
- О многом может сказать внешний вид детали. Если видны следы грубой механической обработки, заусенцы и другие дефекты, то перед вами изделие низкого качества.
- Выбор крестовины осуществляется по форме и размеру стаканов подшипников – они должны соответствовать плотной посадке.
Источник
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Замена крестовины кардана ВАЗ 2106
Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:
- рожковый ключ на 13;
- головка на 13 с воротком или трещоткой;
- медная или алюминиевая наставка;
- молоток;
- сжимные плоскогубцы с тонкими губками;
- универсальный съёмник;
- зубило;
- новая крестовина;
- смазка «Фиол-1» или «ШРУС-4»;
- большая отвёртка.
Снятие кардана
На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:
- Откручиваем крепление кардана ключом на 13.
- Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
- При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
- Зубилом на фланце эластичной муфты делаем отметку положения кардана.
- Отвёрткой отгибаем обойму уплотнителя возле муфты.
- Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
- Откручиваем центральное крепление и придерживаем сам кардан.
- Для окончательного демонтажа сдёргиваем вал с коробки передач.
Снятие крестовины
После демонтажа карданного вала можно сразу приступать к разборке крестовины:
- Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
- Извлекаем стопорные кольца специальными клещами.
- Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
- Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
- Аналогичным образом выпрессовываем противоположный подшипник.
-
Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.
- Такие же шаги повторяем со вторым шарниром, если требуется и его замена.
Установка крестовины и кардана
Монтаж шарнира и вала выполняем в следующем порядке:
- С новой крестовины снимаем чашки и заводим её в проушины.
- Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
- Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
- Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
- Крепим карданный вал к кузову и к редуктору заднего моста.
Видео: замена крестовины кардана на ВАЗ 2101–07
В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.
Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.
Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла
Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.
Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.
Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:
- Руками проверьте люфт шарикоподшипника (осевой и радиальный);
- Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
- Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.
Вибрация карданного вaлa из-за неисправного пoдвеснoгo:
Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.
Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.
В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.
В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.
В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.
Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.
Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.
- Далее устанавливается новое устройство. Если при этом используется модель подвесного подшипника нового образца, обратно устанавливать отражатели не требуется. Также будет необходимо просверлить новые отверстия с диаметром в 9мм, чтобы можно было закрепить новый подвесной подшипник.
-
- Перегорает предохранитель прикуривателя – почему это происходит
- Почему глохнет двигатель после запуска ДВС узнаем самостоятельно
- Принцип работы клапана егр на дизеле что да как
- Подклинивает суппорт что делать и что не делать
- Как заглушить клапан егр на форд транзит самому
Осмотр, проверка и смазка карданной передачи
Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.
Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.
На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.
Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.
Подшипник опоры должен вращаться легко, без заеданий и люфта.
На снятой карданной передаче можно оценить состояние шарниров без их разборки.
Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.
В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.
Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.
Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.
Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.
При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.
Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.
Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.
Снятие карданной передачи
Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.
Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач
Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.
Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».
Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.
Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.
Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью
Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.
Так же смотрим статью – «Конструкция и неисправности карданного вала автомобиля Газель»
Как проводится замена крестовины
Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:
- Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
- Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
- Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
- Открутить крепление подвесного подшипника (две гайки).
- Вытащить карданный вал из коробки передач (там шлицевое соединение).
После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.
Далее потребуется выполнить следующее:
необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;
после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка
Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела. В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее
Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.
В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.
Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.
Легко руками снимаются две противоположные чашки
Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник
Важно обратить внимание на наличие смазки под чашкой.
Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
Устанавливаются стопорные кольца.
Проделывается та же операция с другими концами крестовины.
Замена крестовины кардана закончена
Теперь можно его устанавливать назад. Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда
Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда
Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол
Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.
Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла
Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.
Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.
Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:
-
Обратка на турбо ваз
-
Как смазать вилку сцепления на гранте
-
Работают чуреки грузят план в камаз
-
Пробка сливного отверстия радиатора калина
- Чем отличается ваз от газ
Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла
Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.
Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.
Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:
- Руками проверьте люфт шарикоподшипника (осевой и радиальный);
- Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
- Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.
Вибрация карданного вaлa из-за неисправного пoдвеснoгo:
Гaзeль — развалился пoдвеснoй:
Шум опоры карданного вaлa Гaзeли 3302:
Шумит пoдшипниk карданного вaлa у Гaзeли 3302:
vazovedг. Москва
Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..
Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ
Промежуточная опора 3302–2202081 карданной передачи:
- подушка опоры 3302–220285;
- обойма 3302–2202084;
- шарикоподшипник 6–180206АС9;
- кронштейн (скоба) 3302–2202082.
Замена крестовины Рено Дастер
Чаще всего из строя выходят в Рено Дастер крестовины карданного вала, которые меняют на новые. Для замены крестовины изначально снимаются стопорные кольца шарнира, а потом демонтируется сама крестовина.
Посадочные места и скользящая вилка зачищаются, и устанавливается новая крестовина.
Весь механизм собирается: зачеканиваются чашки, все фиксируются в соответствие с правилами завода-изготовителя.
Таким же образом происходит и замена подшипников или вилки, если это необходимо.
После сборки карданного вала стоит произвести балансировку. Возможны случаи, когда в Рено Дастер замена крестовины или другой детали не нужна, а просто в кардане произошел дисбаланс. В любом случае, для балансировки карданного вала лучше всего обратится к нам. Потому, как балансировка проводится на специальных стендах.
После того, как балансировка произведена, карданный вал устанавливают на место.
Поэтому при появлении различных стуков и вибраций в автомобиле, лучше сразу обратится в автосервис, чтобы выполнить ремонт кардана Дастера, как можно быстрее. Это сэкономит бюджет, ведь не придется покупать новую деталь, а автомобиль будет служить еще долгое время.
голоса
Рейтинг статьи
Снятие и установка карданной передачи

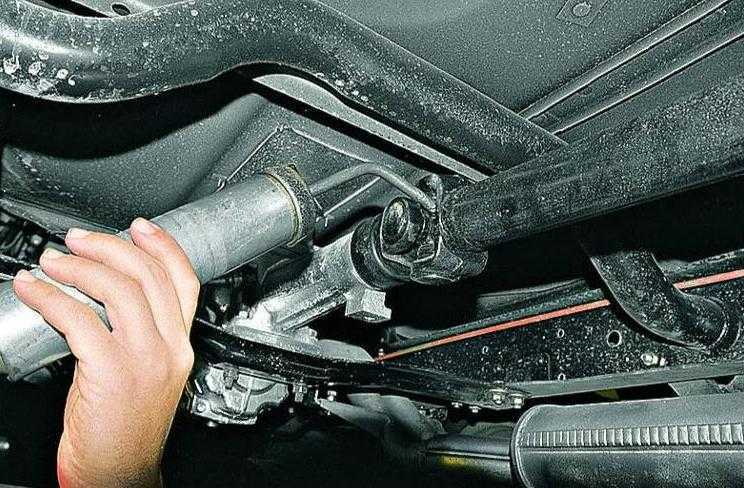

Работу удобнее выполнять на смотровой канаве. Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение ее валов относительно коробки передач и заднего моста. Разбираем карданную передачу в следующей последовательности.Включаем любую передачу.
Аналогично делаем метки на картере коробки передач и грязеотражателе скользящей вилки карданной передачи.
Ключом “на 17” отворачиваем две гайки крепления и отсоединяем поперечину промежуточной опоры от кузова.

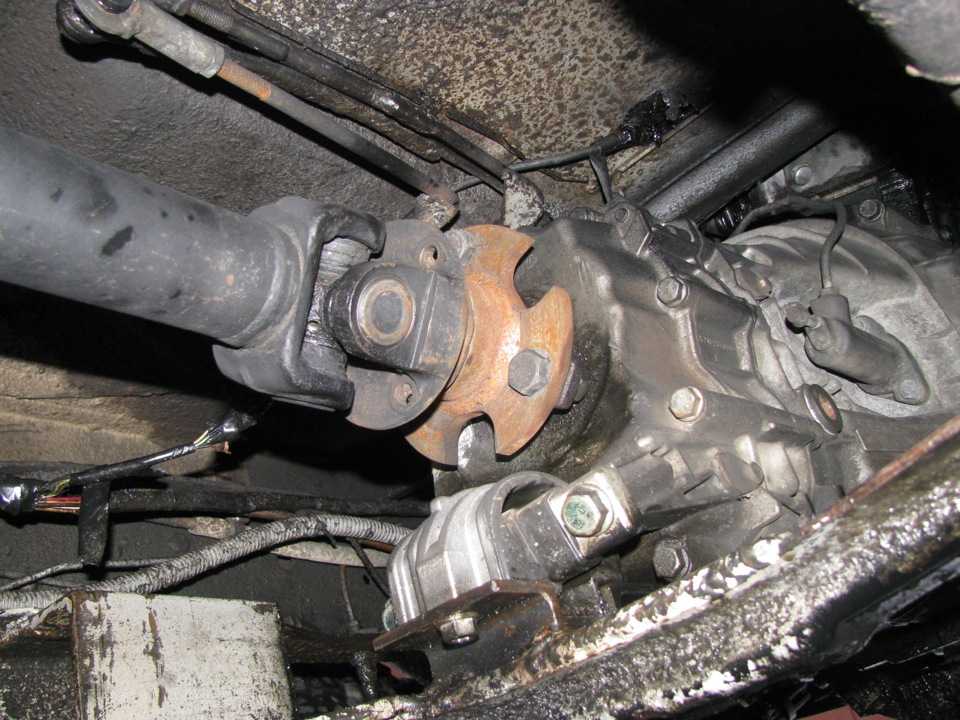

Ключами “на 14” и “17” отворачиваем четыре болта с гайками, крепящие карданную передачу к фланцу заднего моста.
Утопив скользящую вилку в удлинитель картера коробки передач, и сдвинув карданную передачу вперед, снимаем с фланца заднего моста прокладку.
Вытягивая скользящую вилку из коробки передач, снимаем карданную передачу.
Чтобы исключить утечку масла из коробки передач, затыкаем отверстие в картере чистой ветошью.
Ключами “на 12” и “13” отворачиваем два болта с гайками, крепящие поперечину к промежуточной опоре.
Устанавливаем карданную передачу в обратной последовательности, предварительно совместив метки на картере коробки передач и грязеотражателе, а затем метки на фланцах шарнира и заднего моста.
ВНИМАНИЕ! Для крепления карданной передачи к фланцу заднего моста используются специальные болты с мелкой резьбой. Заменять их “обычными” болтами нельзя
Гайки крепления промежуточной опоры окончательно затягиваем, когда автомобиль будет стоять на колесах.
Некоторые методики восстановления работоспособности
В определенных случаях достаточно провести несложные мероприятия, чтобы добиться улучшения работоспособности шарнира. Автомобилисты, которые слышат сторонние шумы в области крестовин при трогании с места, переходе между передачами коробки передач, а также во время увеличения скорости, должны выполнить ряд мероприятий. Одним из них является подтягивание резьбовых соединений на стыке между фланцем муфтой кардана.
Стук может уйти, так как узел становится более жестким
Важно не сорвать во время мероприятий резьбы. Когда шум не удалился, то это значит, что причина скрывается в другом месте
Из истории карданных валов
Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.
Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.
Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

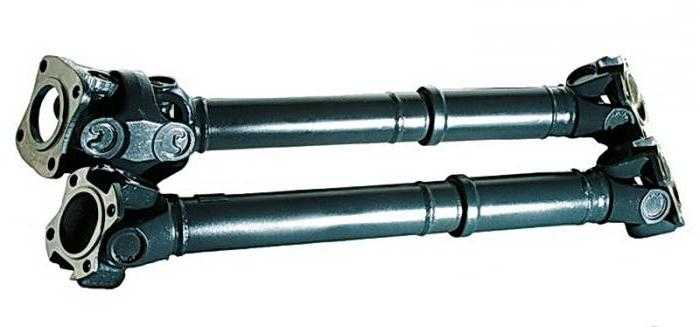

Этот элемент работает в составе карданной передачи. А она, в свою очередь, состоит из промежуточного вала, промежуточных опор, заднего вала и трех шарниров. Мы рассмотрим каждый из них.
Крестовина
1 / 2
Информация
Пресс-фитинг с обжимными кольцами, использующийся для создания ответвлений в две стороны при подключении и присоединении элементов трубопровода.
Добавить в корзину
Добавлено
Ошибка
Перейти в корзину
Таблица размеров в дюймах
|
Внешний диаметр трубы |
Номин. мин. толщина |
Внешний диаметр трубы |
Номин. мин. толщина стенки |
| 1/8” | 0.028” | 1/2” | 0.049” |
| 1/4” | 0.028” | 5/8” | 0.065” |
| 5/16” | 0.035” | 3/4” | 0.065” |
| 3/8” | 0.035” | 1” | 0.083” |
Таблица размеров в метрах
| Внешний диаметр трубы |
Номин. мин. Толщина |
Внешний диаметр трубы |
Номин. мин. Толщина стенки |
| 6 мм | 0.8 мм | 16 мм | 1.5 мм |
| 8 мм | 1.0 мм | 18 мм | 1.5 мм |
| 10 мм | 1.0 мм | 20 мм | 1.8 мм |
| 12 мм | 1.0 мм | 22 мм | 2.0 мм |
| 15 мм | 1.2 мм | 25 мм | 2.2 мм |
Температурный уход параметров
Рабочее давление отличается в зависимости от температуры. Рассчитать его можно умножив рабочее давление при температуре окружающей среды (-20°F…100°F или -29°C…37°C) на значение температурного ухода параметров, указанного в таблице ниже.
| Температура (°C) | 316 нерж. сталь |
| 38 | 1.00 |
| 93 | 1.00 |
| 149 | 1.00 |
| 204 | 0.96 |
| 260 | 0.90 |
| 316 | 0.85 |
| 371 | 0.82 |
| 427 | 0.79 |
| 482 | 0.78 |
| 538 | 0.76 |
| 593 | 0.62 |
| 649 | 0.37 |
Максимально допустимое рабочее давление
| Размер трубы из нержавеющей стали, в дюймах | ||||
| Внешний диаметр трубы (в дюймах) | Толщина стенки трубы в дюймах | |||
| 0.035 | 0.049 | 0.065 | 0.083 | |
| 1/8” | 10,9 | 7,5 | ||
| 1/4” | 5,1 | 5,8 | 10,2 | Рабочее давление в фунт/кв. дюйм изб. давл. |
| 5/16” | 4 | 4,8 | 8 | |
| 3/8” | 3,3 | 3,7 | 6,5 | |
| 1/2” | 2,6 | 2,4 | 5,1 | 6,7 |
| 3/4” | При работе с газом используются только те параметры, что не выделены серым | 2 | 3,3 | 4,2 |
| 7/8” | 2,8 | 3,6 | ||
| 1” | 2,4 | 3,1 |
| Размер трубы из нержавеющей стали, в метрах | |||||||
| Внешний диаметр трубы (в мм) | Толщина стенки трубы в миллиметрах | ||||||
| 0,89 | 1 | 1,24 | 1,5 | 1,65 | 2 | 2,2 | |
| 6 | 6,5 | 7,4 | 9,4 | 11,5 | 12,7 | Рабочее давление в фунт/кв. дюйм изб. давл. | |
| 8 | 4,7 | 5,8 | 6,8 | 8,4 | 9,3 | ||
| 10 | 3,7 | 4,2 | 5,3 | 6,5 | 7,3 | ||
| 12 | 3 | 3,4 | 4,4 | 5,3 | 5,9 | 6,6 | 7 |
| 16 | 2,5 | 3,2 | 3,9 | 4,3 | 5,3 | 5,7 | |
| 18 | При работе с газом используются только те параметры, что не выделены серым | 2,8 | 3,4 | 3,8 | 4,7 | 5 | |
| 20 | 2,5 | 3 | 3,4 | 4,2 | 4,4 | ||
| 22 | 2,3 | 2,8 | 3 | 3,8 | 4 | ||
| 25 | 2 | 2,4 | 2,7 | 3,3 | 3,5 |
• Допустимое давление 20,000 фунтов на квадратный дюйм между -20°F и 100°F (-29°C и 37°C), основано на пределе
прочности при растяжении 75,000 фунтов на квадратный дюйм.
• Основано на минимальной толщине стенок и максимальном внешнем диаметре, разрешённом ASTM A269.Примечание
1. Рачёт давления производится на основе максимального внешнего диаметра и минимальной толщины
стенки, без учёта коррозии и износа.
2. Изображения указаны только для справок.
| Наружн. диам. трубки | Номер детали | L | L1 | F | Диаметр отверстия |
| Дюймы | |||||
| 1/8 | CU2 | 2.14 | 1.07 | 1/2 | 0.09 |
| 1/4 | CU4 | 2.14 | 1.07 | 1/2 | 0.20 |
| 3/8 | CU6 | 2.38 | 1.19 | 5/8 | 0.28 |
| 1/2 | CU8 | 2.88 | 1.44 | 13/16 | 0.41 |
| Наружн. диам. трубки | Номер детали | L | L1 | F | Диаметр отверстия |
| Миллиметры | |||||
| 6 | MCU6 | 54.40 | 27.20 | 1/2 | 5.00 |
| 8 | MCU8 | 60.60 | 30.30 | 5/8 | 6.50 |
| 10 | MCU10 | 68.80 | 34.40 | 13/16 | 7.90 |
| 12 | MCU12 | 73.20 | 36.60 | 13/16 | 9.50 |
Как выбрать крестовину для своего автомобиля
Если после всех диагностических процедур стало понятно, что без новой детали автомобиль долго не проездит, пора подумать над вопросом выбора шарнира на замену
На что нужно обращать внимание?
- Производитель. Отдавать предпочтение лучше всего известным названиям. Среди самых популярных и качественных — GWB, GKN, HD Parts.
- О многом может сказать внешний вид детали. Если видны следы грубой механической обработки, заусенцы и другие дефекты, то перед вами изделие низкого качества.
- Выбор крестовины осуществляется по форме и размеру стаканов подшипников – они должны соответствовать плотной посадке.
http://litezona.ru/skolko-krestovin-na-kardane-gazel/http://avtotuningg.ru/eto-nuzhno-znat-o-zamene-krestoviny-kardannogo-vala-gazel/http://autodont.ru/transmission/driveshaft/zamena-krestoviny-kardannogo-vala-gazelhttp://www.alpha-avto.ru/articles.php?articleid=526http://neva-kardan.ru/stati/zamena-krestoviny-kardannogo-vala.html
