Микропроцессорная система зажигания змз-406

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

https://youtube.com/watch?v=Ud-nuLSxwvk

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

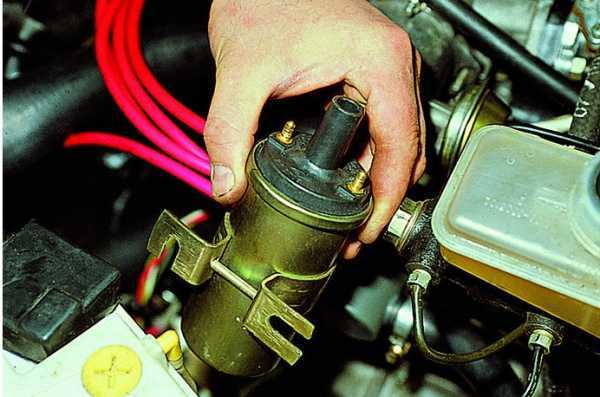

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества	Особенности
СЗ работает с датчиком Холла	Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы
Отсутствует механическое взаимодействие между контактами	Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится
Не нужно регулировать положение контактов	Это объясняется просто — их нет в СЗ ВАЗ 2109
Минимальные механические взаимодействия деталей	Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания
Энергия в свечи постоянно повышенная	Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля
Экономичность и экологичность	Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО
Стабильный запуск холодного двигателя	Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

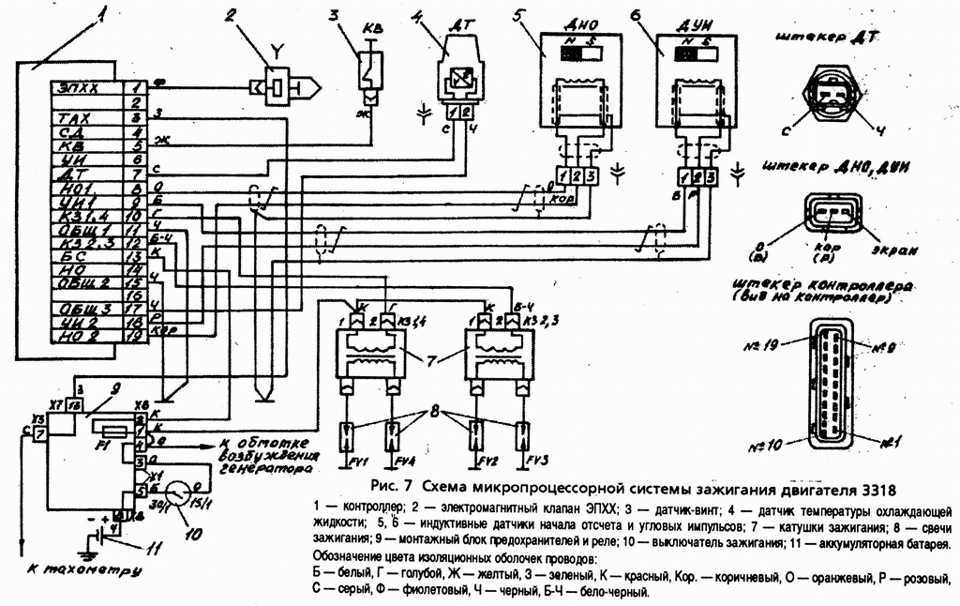

Схема

Диагностиканеисправностей коммутатора

В 1991 году появились первые отечественные автомобили, конструкция которых, включала коммутатор зажигания. Это новое техническое решение позволило значительно повысить эффективность системы и улучшить общие показатели КПД. Несмотря на то что первыми серийными моделями, имеющими модернизированную систему пуска мотора, были ВАЗ 2108, коммутаторы устанавливают и на более поздние экземпляры, выпущенные при Советском Союзе. Поскольку конструкция классических автомобилей не предусматривает наличия такого механизма, это усложняет процедуру поиска неисправностей при их возникновении. В большинстве случае для ремонта требуется специальное оборудование. Из-за высокой цены, покупать его для разовых проверок нет смысла. Основными признаками поломок коммутатора могут быть:

Как работает микропроцессорная система зажигания

Приятным открытием был тот факт, что новую схему микропроцессорной системы вполне реально собрать своими руками по схеме МПСЗ из готовых компонентов. Ну и конечно, чтобы настроить микропроцессорный блок нужен компьютер, шнур СОМ-СОМ или СОМ-USB и пара сервисных программок, в том числе вариант прошивки таблицы углов опережения момента инициации воспламенения.

К сведению!

Это наиболее важный этап и отделаться использованием стандартного табличного набора значений не удастся. Например, прошивки МПСЗ для двигателей УЗАМ очень отличаются от ВАЗ, тем более ГАЗ.

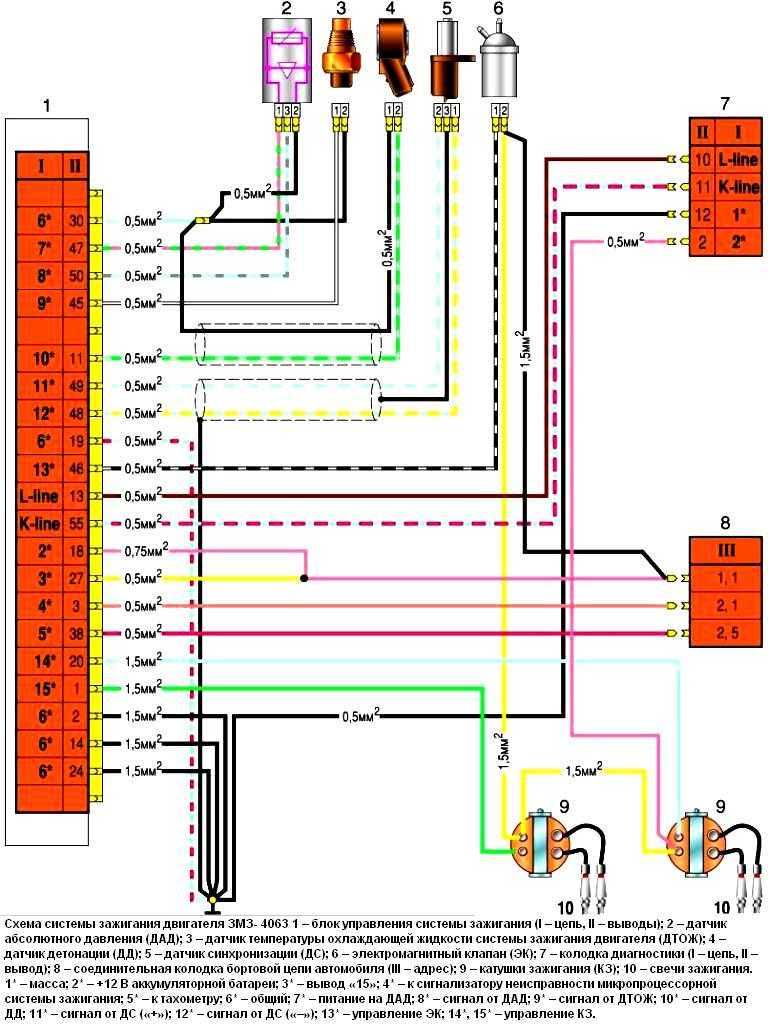

В отличие от старых версий, в которых момент формирования высоковольтного свечного импульса определялся распределителем зажигания, в новой микропроцессорной схеме команда на катушку подается на основании обработки сведений от нескольких датчиков:

• положения коленвала, зачастую требуется покупка новой крышки с приливом под датчик, а при установке немного повозиться из-за малости места для работ;
• сенсор абсолютного давления выдает на микропроцессорный блок степень разрежения во впускном коллекторе, что позволяет косвенно электронике делать поправку на степень загруженности мотора;
• датчик температуры ОЖ — охлаждающей жидкости;
• датчик детонации крепиться согласно инструкции на срединной части блока под специальный болт с гайкой;
• датчик синхронизации.

Кроме датчиков потребуется сам микропроцессорный блок-коммутатор, новую катушку зажигания на два контакта и жгут проводов с фишками.

Возможность приобретения сборки по частям дает экономию, но не гарантирует стабильной работы

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

В чем принцип действия

Принцип функционала состоит в том, что в момент работы машины начинают меняться частоты вращения коленвала. Которые тут же контролируются датчиками распредвала и вращения коленчатого вала. На основе зафиксированных параметров идет команда на эбу. И тут же принимается нужный угол опережения.

Более того, когда изменяется нагрузка на силовой узел при движении машины, то выбор угла опережения и фиксация таких изменений полностью ложатся на датчик отслеживающий расход воздуха во время работы. Другими словами системой как бы управляет целый комплекс узлов. И весь процесс выполняется четко как по часам.

Учитывается все: момент и угол опережения, вращения, уровень температуры, частоты оборотов, положение важных узлов, заслонки, функционал цилиндров, наличие своевременной искры и так далее.

Микропроцессорная функция зажигания, призвана также и снижать ненужное напряжение в момент работы всех систем авто.

Пользуясь современным типом систем и данным зажиганием в целом, автовладелец получает максимум комфорта при минимуме затрат!

Микропроцессорная система зажигания с оптическими датчиками

Микропроцессорная система зажигания формирует угол опережения зажигания (УОЗ) для воспламенения рабочей смеси в цилиндрах двигателя с установкой оптимального угла опережения зажигания для данного режима работы двигателя. С помощью микропроцессорной системы зажигания достигается более экономичная работа двигателя, при повышении его мощностных показателей. Улучшенный запуск холодного двигателя, с просевшим аккумулятором, стабильная работа на холостых оборотах.

1) Зажигание Сарумана, заводское изготовление.

1. Платы изготавливаются на заводе и проходят электроконтроль.

2. Коммутатор, который входит в состав системы зажигания имеет отметку ОТК завода и взаимозаменяем с другими коммутаторами.

3. Полностью готовое зажигание так же проходит электроконтроль и тестируется на устройстве.

Рис. 2.2 — Микропроцессорное зажигание.

Рис. 2.3 — Микропроцессорное зажигание.

Отдельное размещение электроники (блока согласования) оптического датчика не даёт ей перегреваться от картера двигателя и сгореть.

Схема, применяемая в оптике лучшая среди аналогичных. Позволяет с максимальной точностью обеспечить работу мотора.

2) Оптический датчик с блоком согласования.

Оптический датчик с блоком согласования подключается вместо датчика Холла, и взаимозаменяем с любым датчиком Холла.

Рис. 2.4 — Оптический датчик с блоком согласования.

Рис. 2.5 — Оптический датчик.

С оптическим датчиком и блоком согласования:

1. Считывание оборотов происходит точнее, что обеспечивает правильный момент подачи искры, воспламенения смеси, и как следствие правильную работу мотора.

2. Оптический датчик надёжнее, так как применена оптопара, а не датчик холла.

3. Оптический датчик не подвержен воздействию магнитного поля генератора.

4. Взаимозаменяем вместо любого датчика Холла, для удобства имеет такой же разъём.

5. Имеет удобные регулировочные пазы.

Комплекты УОЗ содержат графика опережения угла зажигания. Графики переключаются кнопками Select 1 и Select 2.

Сбоку все кнопки дублированы клеммами для подключения переключателей и вывода их на любую длину.

Две функции на выбор:

ь Двигатель-стоп — при включении функции двигатель глохнет, когда функция отключена двигатель работает.

ь Прогрев свечей — когда двигатель заглушен (нет сигнала с датчика) и включена данная функция, контроллер непрерывно даёт искру с частотой примерно соответствующей 1500 об/мин, если двигатель запущен эта функция не работает.

ь Защита 1500 или 2000 об/мин — в этом режиме двигатель может работать только на низких оборотах, при превышении некоторого числа оборотов (1500 или 2000 об/мин) коленвала, двигатель отключается, индикаторный светодиод при этом постоянно горит, после срабатывания защиты вновь запустить двигатель можно только выключив и включив зажигание.

ь Ограничение оборотов 3000 или 3500 или 4000 или 5000 или 6000 об/мин — при включении данной функции контроллер ограничивает обороты двигателя на соответствующей частоте, причем двигатель не глохнет, а за счет пропуска искры перестает набирать обороты. Эта функция может использоваться при обкатке.

Регулировка зажигания.

Светодиод включается при входе активного элемента шторки (вырез) в датчик Холла (или Оптопара) и выключается при его выходе. При начальной регулировке для оппозитных двигателей момент выхода шторки из датчика (и соответственно выключение светодиода) должен примерно совпадать с ВМТ, именно в этот момент будет происходить искрообразование на пусковых оборотах. Для двухтактных двигателей шторка должна быть смещена примерно на 10-15 градусов в сторону раннего зажигания.

Естественно допускается поворачивать шторку в сторону более раннего или более позднего зажигания, подбирая наиболее подходящий режим работы двигателя.

Технические характеристики комплектов УОЗ:

· Номинальное напряжение питания 12В (6В для 6 вольтового варианта).

· Диапазон рабочего напряжения 5…16В.

· Диапазон рабочих температур: -40…+85 ?С.

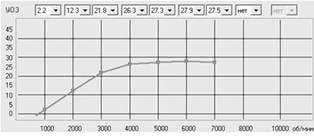

Графики угла опережения зажигания.

Рис. 2.6 — График угла опережения зажигания для мотоцикла.

Рис. 2.7 — График угла опережения зажигания для мотоцикла.

Рис. 2.8 — График угла опережения зажигания для мотоцикла.

Рис. 2.9 — График угла опережения зажигания для мотоцикла ИЖ.

Рис. 2.10 — График угла опережения зажигания для мотоцикла ЯВА 350.

Рис. 2.11 — График угла опережения зажигания для мотоцикла ЯВА 638.

Наиболее характерные неисправности зажигания

Неисправности системы зажигания могут повлечь за собой выход из строя и остальных устройств, используемых для нормальной работы машины. Выделяют отдельный список часто встречаемых неисправностей, при которых затрудняется работа системы воспламенения рабочей смеси: — Возможны замыкания первичной обмотки катушки зажигания на массу, а также замыкание вторичной на первичную. В результате происходит перегорание дополнительного резистора и появляются характерные трещины в изоляторе, а также в крышке катушки. В этом случае необходима замена поврежденных элементов, если же катушка практически разрушена — то замена всего узла. — Характерные неисправности прерывателя: возможно обгорание либо загрязнение маслом контактов внутри прерывателя; нарушение стандартного зазора между контактами, что приводит к перебоям в переключении между свечами. Обгорание либо замасливание контактов может вызвать очень резкое увеличение уровня сопротивления между ними, из-за этого уменьшается ток, создаваемый в первичной обмотке, и как результат — снижается мощность искры, которую создают свечи.

Нарушение зазора также приводит к ухудшению образованию искры, которая создается между электродами свечи. Как результат — перебои в нормальной работе двигателя. — Свечи: возможно появление нагара на внутренней поверхности, а также обильное загрязнение снаружи. Нарушение зазора между электродами, различные трещины в изоляторе, неисправность бокового электрода — все это приводит к плохой подаче искры либо вовсе ее отсутствию. Это вызывает нестабильную, неравномерную и неустойчивую работу мотора, снижает его мощность. Возможна и остановка при повышении нагрузки.

Нормальная работа свечей зажигания возможна только в случае, если: — поверхность резьбы сухая (ни в коем случае не мокрая); — присутствует очень тонкий слой нагара либо копоти; — цвет электродов, а также изолятора должен быть от светло-коричневого до светло-серого, почти белого. Обо всех неисправностях может рассказать мокрая поверхность резьбы — это может быть как бензин, так и масло. У неисправной свечи электроды и часть изолятора покрыты толстым слоем нагара и мокрые.

Замасленные свечи и другие признаки неисправности

Если двигатель обладает очень большим пробегом, и при этом все свечи были заменены в одно и то же время, то главной виной такого состояния является повышенный износ цилиндров, колец или поршней. Возможно появление масла на поверхности свечи в период, когда автомобиль проходит обкатку. Это со временем проходит. Если же масло было обнаружено только на одной свече, то причиной этого, скорее всего, может быть неисправность выпускного клапана, он может прогореть. Чтобы это определить, нужно хорошо прислушаться к работе двигателя, на холостом ходу он работает неравномерно. В этом случае нельзя откладывать с проведением ремонтных работ, так как потом прогорит и седло, и ремонт будет еще дороже. Выгоревшие либо очень сильно корродированные электроды говорят только о перегреве свечи. Такое возможно, если был использован низкооктановый бензин, либо была неправильная установка момента произведения зажигания.

Слишком обедненная смесь — тоже результат оплавки электродов. Возможны различные механические повреждения на поверхности свечи. Она может иметь изогнутый вид, или же будет деформирован электрод, расположенный в боковой части свечи. Последствия такой работы — перебои в зажигании. Причиной возникновения таких неприятностей может быть неправильно выбранная длина свечи, либо же длина резьбы не соответствует посадочному месту в головке мотора. В таком случае стоит подобрать стандартную свечу, рекомендуемую заводом-изготовителем

Если ее длина была выбрана правильно, стоит обратить внимание на присутствие посторонних механических элементов во внутренней части цилиндра. После того как свечи были поменяны местами, можно узнать очень большое количество информации об их состоянии

Если свеча продолжает покрываться нагаром уже в другом цилиндре — это говорит о её неисправности. Но если нормальная и исправная свеча одного из соседних цилиндров также начинает покрываться нагаром, как и её предшественница, тогда это неисправность непосредственно в кривошипно-шатунном устройстве этого цилиндра.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

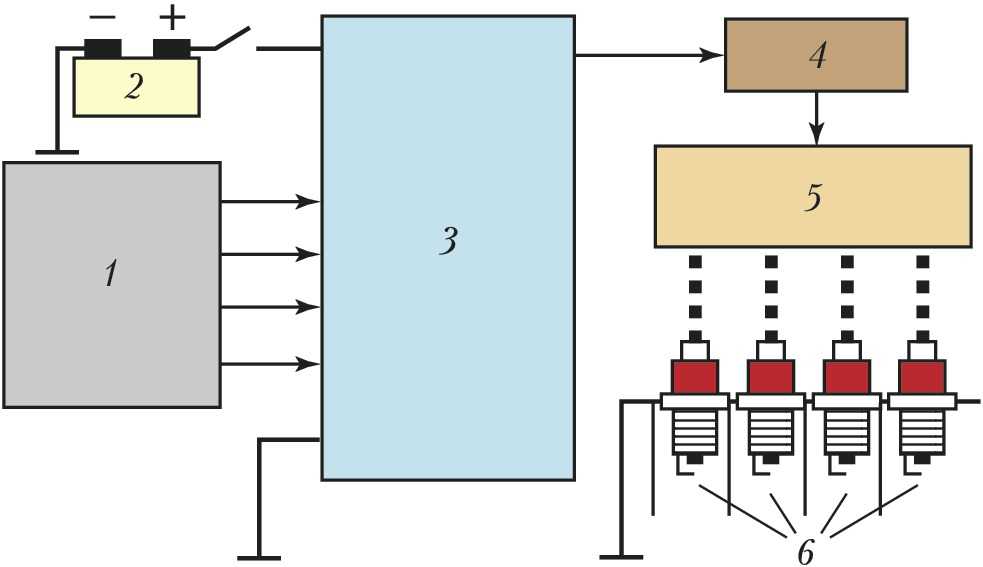

Строение системы зажигания:

1. Источник питания. Во время запуска двигателя машины источником питания служит аккумулятор, а во время его эксплуатации – генератор авто.
2. Замок зажигания – приспособление, благодаря которому осуществляется передача напряжения. Выключатель (замок зажигания) есть механический либо электрический.
3. Накопитель энергии. Это устройство, главная роль которого в накоплении и преобразовании энергии в достаточном количестве для образования разряда меж электродами свечки зажигания. В устройстве современных автомобилей применяются такие накопители: емкостные, индуктивные. Первый вид накопителя представлен в виде емкости, использующей высокое напряжение для накапливания заряда, который в виде энергии поступает в определенное время на свечку. Второй вид накопителя, то есть накопитель индуктивный имеет вид катушки зажигания. Сначала первичная обмотка подсоединяется к плюсовому полюсу, а через прибор разрыва – к минусовому. Работающее устройство разрыва способствует появлению напряжения самоиндукции в обмотке. Относительно вторичной обмотки, то в ней появляется напряжение в количестве достаточном для того чтобы пробить воздушный зазор свечки.
4. Свечки зажигания. Каждая свеча – это приспособление в виде изолятора из фарфора, накрученного на металлическую резьбу и имеющего два электрода, расположенные в интервале от 0,15 до 0,25 мм один от другого. Первым электродом является центральный проводник, а вторым – резьба металлическая.

1. Система распределения зажигания. Предназначение системы – снабжение в необходимое мгновение энергией свечки зажигания. Она состоит из: распределителя (коммутатора), а также блока управления.

Коммутатор – это электронное приспособление, которое применяется для создания импульсов, приводящих в действие автотрансформатор (катушку).

Блок управления системой зажигания существует в виде микропроцессорного механизма, который устанавливает тот момент, когда нужно подать импульс в катушку. При этом учитываются показатели лямбда-зондов, коленвала, распредвала, температурные показатели.

Характеристики

Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:

• Тип мотора — четырехтактный бензиновый агрегат с 4-мя цилиндрами.
• Система впрыска — микропроцессорное управление с зажиганием и подачей воздуха.
• Объем цилиндров (куб. см) — 2 464.
• Стандартная мощность при скорости вращения 4,5 тысячи оборотов — 214 Нм.
• Фильтр — воздушный сухой сменный элемент.
• Охлаждающая система — закрытого типа с принудительной циркуляцией.
• Генератор — со встроенным блоком и контроллером напряжения.
• Датчики контроля перегрева системы и давления масла.
• Стартер — дистанционный, электромагнитный вариант с редуктором.

Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Слайд 10 Самая распространенная схема — система зажигания «Газ», используемая

Данное устройство создает искру очень высокого вольтажа, до 30 тысяч

В, на контактах свечей. Для того чтобы это выполнить, свечи соединяются с катушкой, благодаря которой и происходит образование необходимого напряжения. Сигнал на катушку подается при помощи специальных проводов, обладающих необходимыми характеристиками. При размыкании контактной группы при помощи специального кулачка как раз и происходит создание искры.Стоит отметить, что момент ее возникновения должен четко соответствовать специальному положению поршней. Это достигается в результате установки четко рассчитанного распределителя, который передает вращательное движение на специальный прерыватель-распределитель. Главным недостатком такой системы является присутствие механического износа, и как результат – изменяется время создания искры, а также ее качество. Если искра не будет подаваться своевременно, это повлияет на правильную работу двигателя, а значит, потребуется довольно частое вмешательство в его работу и регулировку. Несмотря на это, контактно-транзисторная система зажигания используется и по сегодняшний день. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

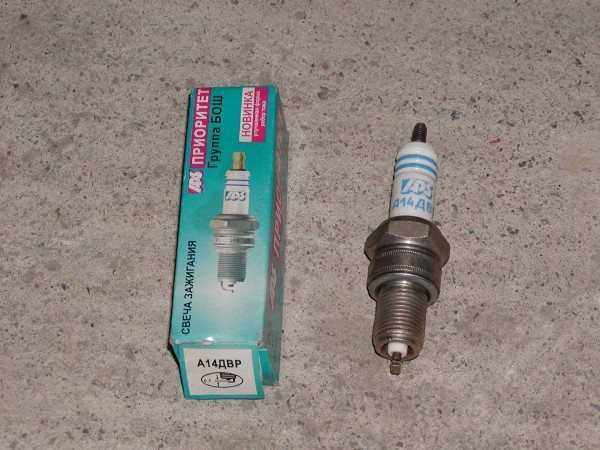

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Читать дальше: Передние амортизаторы пежо 308

Устройство

Конструкция системы зажигания в различных автомобилях может различаться, но несмотря на это, в общем, система зажигания состоит из следующих узлов:

• аккумулятора;
• электронный блок управления; ;
• свечей;
• распределительного устройства;
• датчика положения коленчатого вала;
• высоковольтных проводов.

Модуль зажигания имеет четыре выводных контакта для каждого цилиндра, к которым подсоединяются свечи через свечные наконечники. Соединительные провода имеют надежную толстую изоляцию, поэтому автомобилисты называют их бронепроводами. Чтобы правильно присоединить провода к свечам, на модуле зажигания напротив выводных штырей нанесены цифры, соответствующие номерам цилиндров.

На более современных авто модуль зажигания, а также высоковольтные провода заменяются отдельными катушками зажигания, которые устанавливают на каждую свечу. Управляющие провода с током низкого напряжения идут непосредственно на каждую из таких катушек. При этом за очередность работы свечей отвечает тот же электронный блок управления или мозги автомобиля.
