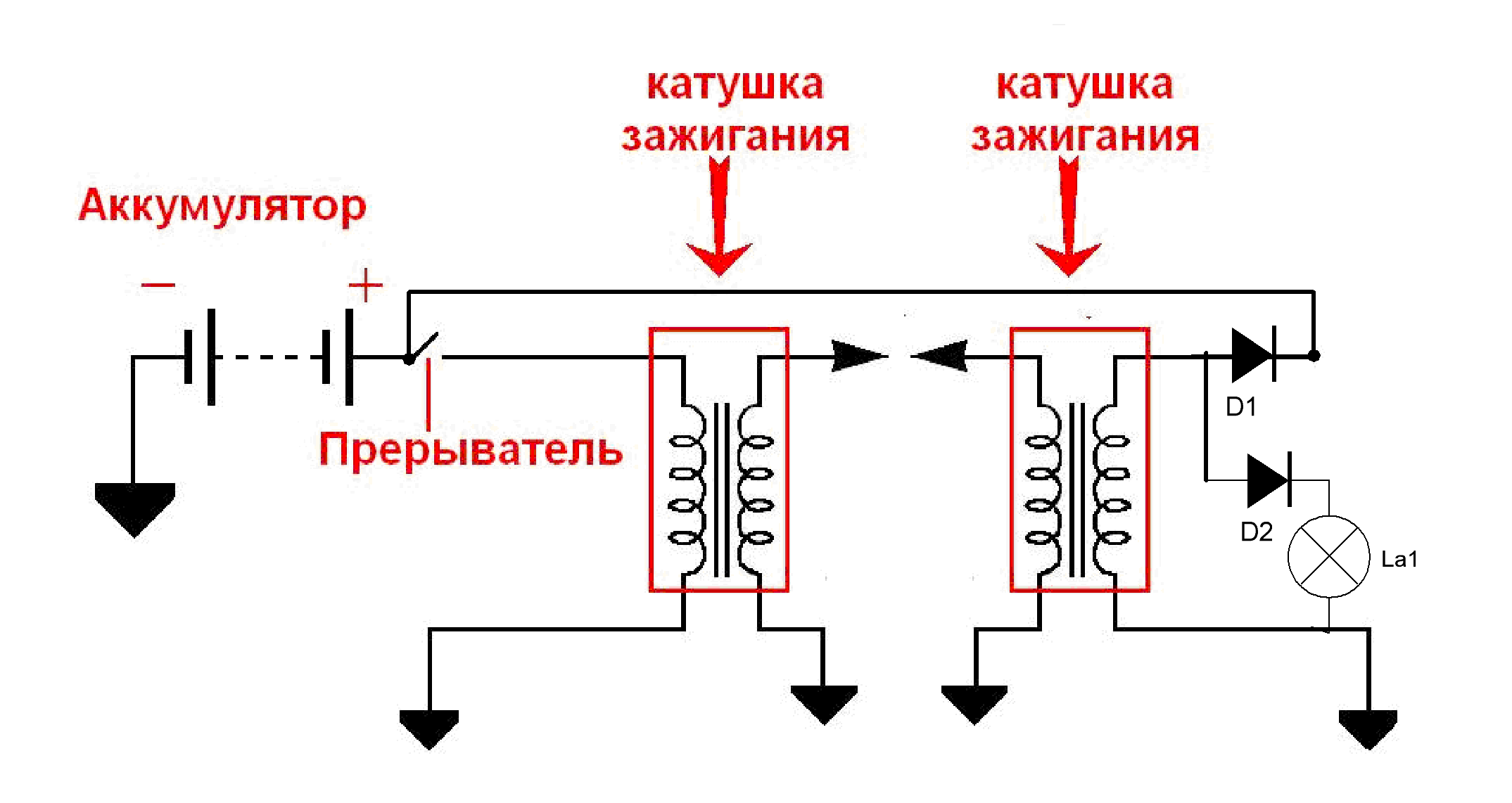

Катушка зажигания: источник высоковольтного импульса для свечей

Неисправность высоковольтных проводов: симптомы и последствия

Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.

• Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
• Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
• Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
• Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
• Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
• Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

• электронный блок управления;
• две сдвоенные катушки;
• высоковольтные провода с наконечниками;
• датчики положения коленчатого и распределительного валов;
• свечи зажигания;
• температурный датчик охлаждающей жидкости;
• проводка («коса»).

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

• бензобак;
• топливопроводы, включая шланги подачи и «обратку»;
• топливные фильтры тонкой/грубой очистки;
• механический бензонасос;
• воздушный фильтр корпусом;
• карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Катушка зажигания двигателя ЗМЗ-406 ГАЗ-3110

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя

Катушки зажигания (2 шт.) установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2. Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

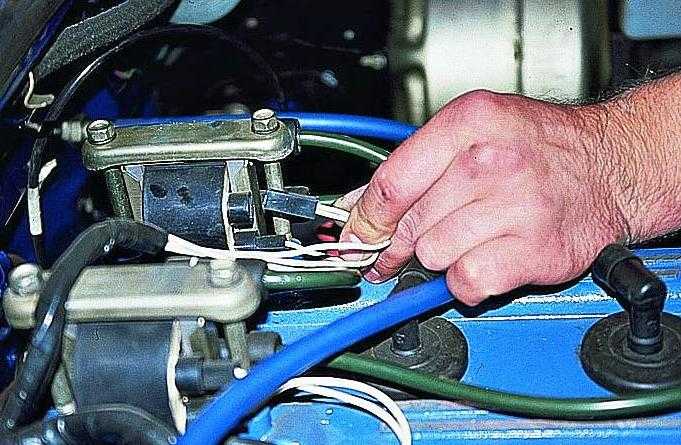

Снятие катушки зажигания

• 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
• 2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

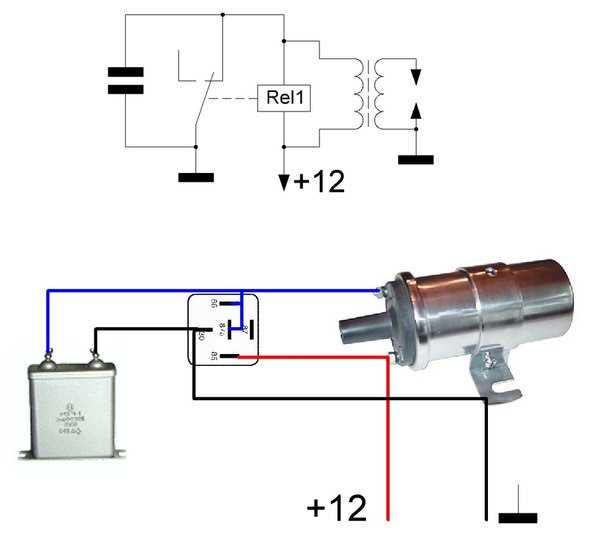

Проверка катушки зажигания

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле. Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Проверка и замена катушки зажигания на двигателе ЗМЗ-406

Выключаем зажигание и отсоединяем минусовую клемму аккумуляторной батареи.



Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.



У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4–0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.



Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5–7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде.

Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры – 50 мДж с длительностью 1,5 мс при частоте входного сигнала 50 Гц.

Неисправную катушку зажигания заменяем.



Отсоединив провода, ключом на 12 отворачиваем два болта крепления катушки к крышке головки блока снимаем ее.

Устанавливаем катушку и подсоединяем к ней провода в обратном порядке.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Читать дальше: Передние амортизаторы пежо 308

Схема обмотки якоря стартера:

1 –изоляция паза; 2 – провод ПММ.

Крепление якоря стартера

Якорь стартера крепится при помощи втулок подшипников в передней и задней крышке стартера.

Ремонт якоря стартера своими руками

Причины неисправности якоря стартера двигателя

Прежде, чем приступать к ремонту якоря стартера следует проверить якорь стартера на биение вала, что можно провести на специальном стенде. Визуально осмотрите вал якоря на предмет дефектов, целостности обмотки и изоляции.

Характеристики исправного якоря стартера

Биение валаякоря стартера в пределах 0,08 мм.

Сопротивление изоляции якоря стартера в пределах: 10 кОм.

Устройство катушки зажигания

Катушка зажигания 406.3705 представляет собой трансформатор сухого типа. Внутри находится магнитопровод, состоящий из замкнутых плоских пластин с средней перемычкой, на который намотаны две проволочные катушки вокруг средней перемычки, изолированные друг от друга. Сама проволока покрыта изоляционным материалом. Сначала намотана первичная низковольная проволочная катушка с малым числом витков. На нее подается напряжение 12В от ЭБУ. Сверху, на нее, намотана вторичная высоковольная обмотка с большим числом витков проволоки, создающая импульс высокого напряжения в 24кВ. Который поступает по высоковольтным изолированным проводам на свечу зажигания. В катушке имеются две клеммы для подсоединения низковольтных проводов и два выхода-гнезда под высоковольтные провода. Катушка крепится с помощью накладки двумя болтами М8 под ключ 12. На двигателе устанавливается две катушки зажигания. Одна катушка зажигания служит для подачи высоковольтного импульса в 1 и 4 цилиндр. Вторая катушка зажигания служит для подачи высоковольтного импульса в 2 и 3 цилиндр. Катушки крепятся сверху, на клапанной крышке, сзади или спереди двигателя.

Источник

Диагностируем систему управления двигателей ЗМЗ-406, 405, 409

Светящийся на панели приборов контур двигателя — знак беды. Но этот же огонек освещает и путь к устранению неисправности. Бытует мнение, что определить и устранить неполадки в микропроцессорной системе управления работой двигателя под силу только специалисту с дорогостоящим диагностическим оборудованием. Но на то она и «Волга», чтобы, несмотря на электронную начинку, к ней можно было руки приложить. Задача облегчается тем, что в электронный блок управления встроена функция самодиагностики — это проверка цепей всех элементов, продолжающаяся непрерывно с момента включения зажигания и до его выключения. Обнаружив неисправность, которая то возникает, то пропадает, блок информирует водителя коротким включением сигнализатора. Если частота неисправности больше двух раз в минуту, то блок, согласно «зашитой» в его памяти программе, присваивает ей двух- или трехзначный код и запоминает его. Если поломка серьезная, требующая вмешательства извне, то лампа сигнализатора, вспыхнув, не погаснет. Итак, блок управления «засветил» неисправность, но как узнать, что именно случилось?

Меняя вышедшую из строя деталь, не пытайтесь силой сорвать ее с разъема. Предварительно шилом или тонкой отверткой поддеваем усики пружинной защелки и только после этого отключаем разъем (фото 3). Система самодиагностики не панацея, она только сравнивает получаемые от периферийных устройств сигналы с эталонными, хранящимися в ее памяти. А поэтому возможно, что какой-либо датчик, указанный бортовым компьютером как испорченный, окажется исправным, а неполадки вызваны окислившимися контактами его разъема или где-то перебитым проводом. Система не обнаружит и механических поломок. Как говорится, на самодиагностику надейся, но сам не плошай. Поэтому знать порядок проверки датчиков и других устройств системы отнюдь нелишне.

Подсоединив к выводам катушки датчика вольтметр, проносим жало отвертки вблизи его сердечника. Скачок напряжения на приборе подтвердит исправность датчика (фото 4).

На короткое время замыкаем контакты. Если напряжение подскочило (максимум — до 8 В), а платиновая нить разогрелась докрасна — датчик исправен (фото 8).

Исправный датчик должен реагировать на отвертку, поднесенную к его торцу, коротким включением светодиода (фото 10).

Подсоединяем к выводам датчика вольтметр. Неисправный датчик не откликается на постукивания скачками напряжения (фото 11). Лёгкое постукивание не нанесёт вреда датчику.

Измеряем сопротивление между выводами «1» и «2» , которое у исправного датчика составляет 2 кОм. Замеряем сопротивление на выводах «2» и «З» (фото 12). В закрытом положении дроссельной заслонки оно должно быть в пределах 0,7-1.38 кОм, а в открытом — 2.6 кОм.

Подводим напряжение от аккумуляторной батареи к выводам форсунки. Услышали отчетливый щелчок — форсунка открылась, нет — меняем полярность. Если опять не сработала — неисправна, придется ее заменить (фото 13).

Измеряем сопротивление низковольтной обмотки катушки зажигания, которое должно быть 0,4-0.5 Ом (фото 14). Определяя столь малые величины, необходимо учитывать внутреннее сопротивление омметра (обычно 0,3-0,4 Ом. В этом легко убедиться, замкнув щупы прибора). Сопротивление вторичной обмотки большое 5-7 кОм. Исправные высоковольтные провода первого и второго цилиндров покажут на приборе не более 1000 Ом, а третьего и четвертого — не более 900 Ом. Сопротивление наконечников не должно превосходить 5,6 кОм.

Катушки зажигания 406.3705, 406.3705000-20, 3012.3705, 40904.3705000, 407.3705000 для ЗМЗ-40522, ЗМЗ-40524, ЗМЗ-40525 на ГАЗель и Соболь, устройство и характеристики.

Катушки зажигания 406.3705, 406.3705000-20, 3012.3705 – двухвыводные. Генерируют напряжение воспламенения одновременно для двух свечей зажигания. Две катушки зажигания установлены на крышке клапанов двигателя ЗМЗ-40522.

Катушки зажигания 406.3705, 406.3705000-20, 3012.3705 представляют собой источник высокого напряжения, аналогичный по структуре трансформатору. Они предназначены для вырабатывания электрического тока высокого напряжения, необходимого для образования искры в свечах зажигания и воспламенения рабочей смеси в цилиндрах двигателя.

Для правильной работы двигателя ЗМЗ-40522 автомобилей ГАЗель и Соболь, при подключении катушек зажигания 406.3705, 406.3705000-20, 3012.3705 необходимо соблюдать порядок подсоединения высоковольтных проводов с наконечниками к свечам зажигания соответствующих цилиндров.

К левой катушке зажигания (по ходу двигателя) подсоединяются высоковольтные провода от свечей зажигания второго и третьего цилиндров. К правой катушке зажигания (по ходу двигателя) подсоединяются высоковольтные провода от свечей зажигания первого и четвертого цилиндров.

Провода высокого напряжения 409000.3707242-00 для двигателе ЗМЗ-40522.

На двигатель ЗМЗ-40524 и ЗМЗ-40525 автомобилей ГАЗель и Соболь устанавливаются катушки зажигания производства ЗАО «СОАТЭ». Одного из типов:

— 40904.3705000 (ZS-K-1X1, Bosch 0 221 504 027). — 40904.3705000-01 (Beru 075 4075 0000 00). — 407.3705000.

Катушки зажигания 40904.3705000 (ZS-K-1X1, Bosch 0 221 504 027), 40904.3705000-01 (Beru 075 4075 0000 00), 407.3705000 – индивидуальные. Трансформаторного типа. Четыре штуки. Размещены на крышке клапанов двигателя ЗМЗ-40524 или ЗМЗ-40525. Предназначены для обеспечения бесперебойного искрообразования на свечах зажигания. Относятся к не ремонтируемым изделиям.

Свечи зажигания 4052.3707000-10 (Brisk DR17YC-F), АУ14ДВРМ — тип свечи зажигания по ГОСТ Р 53842, малогабаритного исполнения. С помехоподавительным резистором. Четыре штуки. Ввернуты в головку блока цилиндров двигателя по центру камер сгорания. Зазор между электродами свечи зажигания должен составлять 0,70-0,85 мм.

Источник

Применяемость:

Автомобили ГАЗ, УАЗ Патриот с двигателями ЗМЗ-405.10, 406.10, 409.10. Евро-3

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.

Внимание! Компания ГАЗ не является производителем этого товара. Этот товарный знак используется исключительно в информационных целях, чтобы показать покупателю для каких конкретно автомобилей данный товар подходит

Внимание! Компания УАЗ не является производителем этого товара. Этот товарный знак используется исключительно в информационных целях, чтобы показать покупателю для каких конкретно автомобилей данный товар подходит

Источник

Микропроцессорная система зажигания с оптическими датчиками

Микропроцессорная система зажигания формирует угол опережения зажигания (УОЗ) для воспламенения рабочей смеси в цилиндрах двигателя с установкой оптимального угла опережения зажигания для данного режима работы двигателя. С помощью микропроцессорной системы зажигания достигается более экономичная работа двигателя, при повышении его мощностных показателей. Улучшенный запуск холодного двигателя, с просевшим аккумулятором, стабильная работа на холостых оборотах.

1) Зажигание Сарумана, заводское изготовление.

1. Платы изготавливаются на заводе и проходят электроконтроль.

2. Коммутатор, который входит в состав системы зажигания имеет отметку ОТК завода и взаимозаменяем с другими коммутаторами.

3. Полностью готовое зажигание так же проходит электроконтроль и тестируется на устройстве.

Рис. 2.2 — Микропроцессорное зажигание.

Рис. 2.3 — Микропроцессорное зажигание.

Отдельное размещение электроники (блока согласования) оптического датчика не даёт ей перегреваться от картера двигателя и сгореть.

Схема, применяемая в оптике лучшая среди аналогичных. Позволяет с максимальной точностью обеспечить работу мотора.

2) Оптический датчик с блоком согласования.

Оптический датчик с блоком согласования подключается вместо датчика Холла, и взаимозаменяем с любым датчиком Холла.

Рис. 2.4 — Оптический датчик с блоком согласования.

Рис. 2.5 — Оптический датчик.

С оптическим датчиком и блоком согласования:

1. Считывание оборотов происходит точнее, что обеспечивает правильный момент подачи искры, воспламенения смеси, и как следствие правильную работу мотора.

2. Оптический датчик надёжнее, так как применена оптопара, а не датчик холла.

3. Оптический датчик не подвержен воздействию магнитного поля генератора.

4. Взаимозаменяем вместо любого датчика Холла, для удобства имеет такой же разъём.

5. Имеет удобные регулировочные пазы.

Комплекты УОЗ содержат графика опережения угла зажигания. Графики переключаются кнопками Select 1 и Select 2.

Сбоку все кнопки дублированы клеммами для подключения переключателей и вывода их на любую длину.

Две функции на выбор:

ь Двигатель-стоп — при включении функции двигатель глохнет, когда функция отключена двигатель работает.

ь Прогрев свечей — когда двигатель заглушен (нет сигнала с датчика) и включена данная функция, контроллер непрерывно даёт искру с частотой примерно соответствующей 1500 об/мин, если двигатель запущен эта функция не работает.

ь Защита 1500 или 2000 об/мин — в этом режиме двигатель может работать только на низких оборотах, при превышении некоторого числа оборотов (1500 или 2000 об/мин) коленвала, двигатель отключается, индикаторный светодиод при этом постоянно горит, после срабатывания защиты вновь запустить двигатель можно только выключив и включив зажигание.

ь Ограничение оборотов 3000 или 3500 или 4000 или 5000 или 6000 об/мин — при включении данной функции контроллер ограничивает обороты двигателя на соответствующей частоте, причем двигатель не глохнет, а за счет пропуска искры перестает набирать обороты. Эта функция может использоваться при обкатке.

Регулировка зажигания.

Светодиод включается при входе активного элемента шторки (вырез) в датчик Холла (или Оптопара) и выключается при его выходе. При начальной регулировке для оппозитных двигателей момент выхода шторки из датчика (и соответственно выключение светодиода) должен примерно совпадать с ВМТ, именно в этот момент будет происходить искрообразование на пусковых оборотах. Для двухтактных двигателей шторка должна быть смещена примерно на 10-15 градусов в сторону раннего зажигания.

Естественно допускается поворачивать шторку в сторону более раннего или более позднего зажигания, подбирая наиболее подходящий режим работы двигателя.

Технические характеристики комплектов УОЗ:

· Номинальное напряжение питания 12В (6В для 6 вольтового варианта).

· Диапазон рабочего напряжения 5…16В.

· Диапазон рабочих температур: -40…+85 ?С.

Графики угла опережения зажигания.

Рис. 2.6 — График угла опережения зажигания для мотоцикла.

Рис. 2.7 — График угла опережения зажигания для мотоцикла.

Рис. 2.8 — График угла опережения зажигания для мотоцикла.

Рис. 2.9 — График угла опережения зажигания для мотоцикла ИЖ.

Рис. 2.10 — График угла опережения зажигания для мотоцикла ЯВА 350.

Рис. 2.11 — График угла опережения зажигания для мотоцикла ЯВА 638.

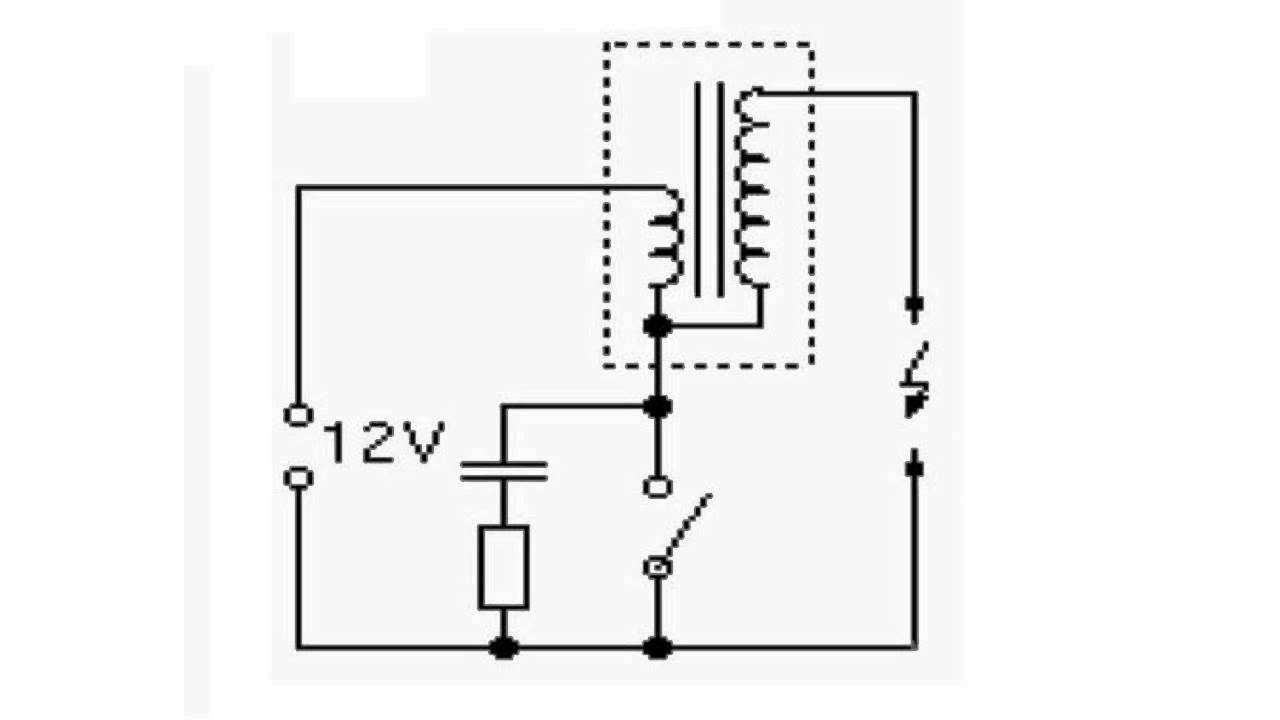

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Проверка и замена катушек зажигания УАЗ 31519

Катушки зажигания двухвыводные, типа 3012.3705 или 406.3705.

Наиболее частая причина выхода из строя катушек — перегрев или межвитковое замыкание, вызванные работой двигателя с чрезмерно большими искровыми зазорами свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.

Катушки можно проверить без снятия их с автомобиля.

Вам потребуются: автотестер или омметр, ключ «на 12».

1. Для первоначальной экспресс-проверки катушки снимите наконечник со свечи зажигания, вставьте в него исправную свечу, прижмите корпус свечи к «массе» и пустите двигатель на короткое время. Наличие искры между электродами свечи указывает на исправность катушки. Кроме того, катушки можно проверить искросвечным диагностическим прибором 1АП975000. Для этого отсоедините от катушки провода высокого напряжения и вместо них подключите диагностический прибор. Затем проверните коленчатый вал двигателя стартером, в разряднике диагностического прибора должна проскакивать искра в такт работе цилиндров.

Запрещается проверять катушку зажигания, поднося высоковольтный провод к «массе». При такой проверке может выйти из строя контроллер.

2. Для полной проверки катушки отсоедините две колодки проводов от разъемов первичной обмотки.

3. . и высоковольтные провода от разъемов вторичной обмотки.

4. Подключите омметр к выводам первичной обмотки и измерьте ее сопротивление, оно должно быть 0,4–0,5 Ом.

5. Аналогично подключите омметр к выводам вторичной обмотки и измерьте ее сопротивление, оно должно быть 5–7 кОм.

6. Если проверка выявила неисправность катушки, выверните два болта крепления катушки к крышке головки блока.

7. . снимите болты вместе с прижимной планкой и снимите катушку.

8. Установите катушку в порядке, обратном снятию.

Видео про «Проверка и замена катушек зажигания» для УАЗ 31519

https://youtube.com/watch?v=V2smM_Jc86Y

https://youtube.com/watch?v=cv3jdlbxm8Q

Источник

Заключение

Несмотря на значительную эволюцию ДВС, а также различных электронных систем и узлов автомобилей, катушки зажигания с момента их первого появления на машинах и до нынешнего времени претерпели не столь значимые конструктивные изменения. Они продолжают решать свою основную задачу – трансформацию постоянного низкого напряжения в мощные высоковольтные импульсы, требуемые для стабильной и надежной работы свечей в цилиндрах двигателя.

В современных ДВС наибольшее распространение и развитие получили катушки индивидуального и модульного типов. Это связано с их эффективностью, малыми габаритами и долговечностью. Этот вывод подтверждается многолетним опытом эксплуатации данных типов на большинстве моделей автомобилей ведущих производителей мира.
