Ретардер

Как работает горный тормоз на Камазах?

В настоящее время выделяется три вида дополнительных замедлителей: моторный, гидравлический и электрический. От вида тормоза зависит принцип его работы.

Так, моторный тормоз перекрывает подачу топлива. Он представляет собой заслонку, которая закрывает трубу глушителя и смещает рейку ТНВД. Топливо перестает поступать, двигатель глохнет, но коленвал продолжает работать. При попытке вытолкнуть воздух из камеры сгорания, поршень встречает значительное сопротивление, вследствие чего притормаживает движение коленвала и колес.

В состав гидравлического тормоза входят два параллельно расположенных на малом расстоянии друг от друга колеса с лопастями. Одно из колес фиксируется на корпусе тормоза, другое – крутится вместе с карданом. Внутренняя полость самого тормоза наполняется маслом, которое разгоняется движущимися лопастями. При соприкосновении и неподвижными лопастями, масло теряет скорость, замедляя тем самым вращающееся колесо, следовательно, и сам кардан.

Действие электрического горного тормоза основано на электромагнитном поле, которое тормозит вращение ротора. Ротор обычно соединяется с карданом, хотя может быть установлен и на любой другой вал трансмиссии. Обмотки статора фиксируются на корпусе.

Горный тормоз необходим не исключительно ради безопасности, но и в качестве дополнительной защиты от преждевременного износа основного тормоза.

Интересует. Как работает? Не в смысле что он перекрывает выхлоп, а в смысле принцип привода, принцип управления, место установки.

1. Принцип. Заслонка имеет 2 положения («открыто» и «закрыто») или есть какие-то промежуточные положения?

2. Управление. Команду на закрытие заслонки дает электрический импульс от кнопки или есть какой-то механический привод? Трос, гидравлика, пневматика. И чем дается команда на срабатывание – педалькой или кнопкой?

3. Место установки. Где стоит? Вначале выпуска? В конце? В середине?

Интересуюсь с целью внедрить такую штуку себе на MAN.

Также вам может быть интересно: * Ваше мнение о других группах . https://tuning-vaz.org/blog/kamaz/13091.html * Много ли хлопот вам доставляют весовые ? https://tuning-vaz.org/blog/kamaz/13092.html * Поздравления с праздниками всех членов группы https://tuning-vaz.org/blog/kamaz/13093.html * Автономки на машине . Причины их поломок и их устранение. https://tuning-vaz.org/blog/kamaz/13094.html * Как жизнь? Ответ ; Когда выпьешь , лучше . https://tuning-vaz.org/blog/kamaz/13095.html

• Vengr_Sobolev
• 10 октября 2012, 19:06

• Iver_Hazov
• 10 октября 2012, 19:11
• v

• Vengr_Sobolev
• 10 октября 2012, 19:12
• v

До банок устанавливают?

И вообще, если работает, он эффективный?

И не понял. Вроде там соленоид стоит, а не воздушные камеры. На управление заслонкой.. свернуть ветку

Тормозная система КамАЗ – гарант, способный при необходимости вовремя остановить машину, не допустив негативных последствий. Автомобиль КамАЗ, габаритное и тяжёлое транспортное средство. Остановка такого агрегата требует приложения серьёзных усилий, а так же надёжности и долговечности используемых материалов и механизмов. Тормоза КамАЗ заслуживают доверия, поскольку справляются с поставленной задачей, не принося хлопот владельцу. Конечно, каждый механизм, надо вовремя обслужить и проконтролировать состояние, КамАЗ не исключение.

Интардер и акватардер

Перечисленные выше разновидности замедлителей являются базовыми. На их основе конструкторы создают новые типы ретардеров, которые скорее можно назвать усовершенствованными классическими моделями. Компания ZF, лидер европейского рынка производства деталей и частей трансмиссий, к примеру, встроила тормоз-замедлитель внутрь КПП и назвала этот узел интардером.

Немецкий Voith, в свою очередь, экспериментирует с расположением ретардера на транспортном средстве и составом рабочей жидкости. Одна из разработок – акватардер – замедлитель, который устанавливается в передней части двигателя и использует тосол в качестве рабочей жидкости. Такой ретардер, принцип работы которого не отличается от любого другого гидродинамического устройства, уже не нуждается в принудительном охлаждении, что заметно упрощает его конструкцию и уменьшает снаряженную массу.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

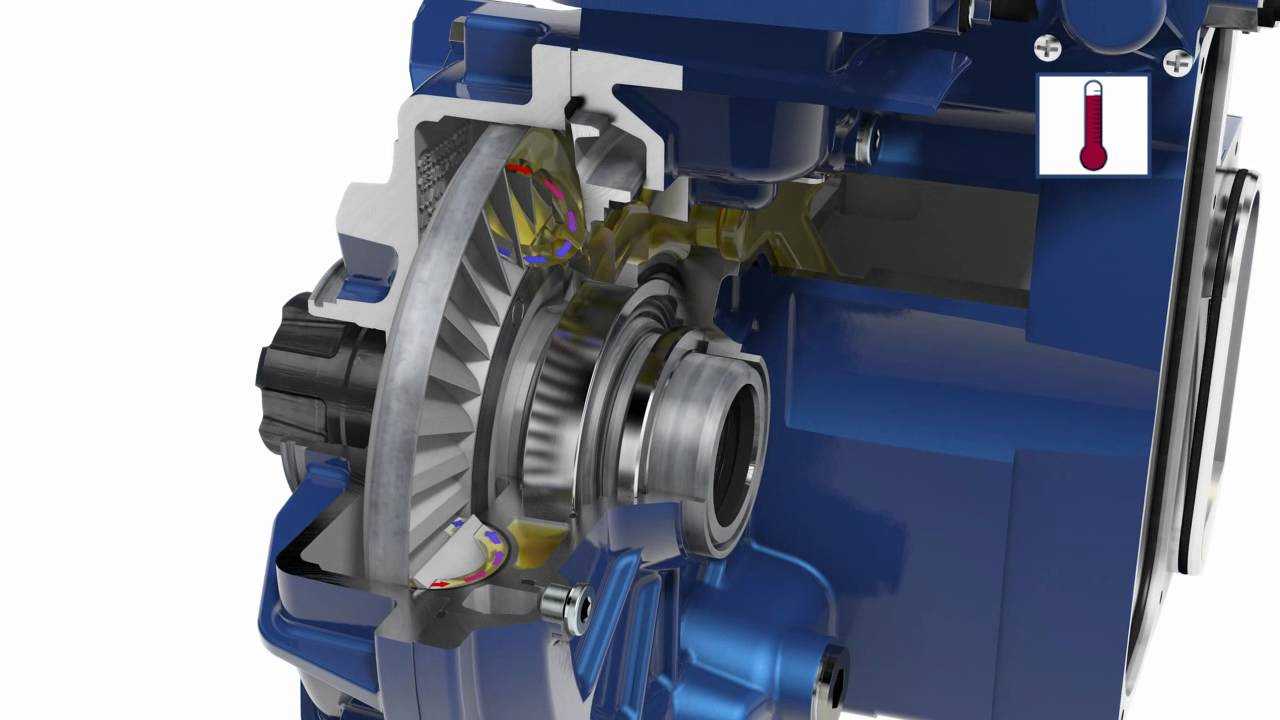

Управление ретардером

У электромагнитных и гидродинамических ре­тардеров управление тормозным моментом осу­ществляется чаще всего в ручном режиме с по­мощью многоступенчатого рычага управления, расположенного на рулевом колесе.

На рисунке 9 «Электрическая схема системы управления интардером ZF» в качестве примера пока­зана конструкция системы интардера ZF. Рычаг управления интардером (1) позволяет точно регу­лировать тормозной момент по шести ступеням. Электрический сигнал от движения рычага пре­образуется в электронном блоке (4) в комплекс электроимпульсов, управляющих исполнитель­ными механизмами, регулирующими давление подачи масла. Это давление определяет количе­ство масла, которым должна быть заполнена по­лость ретардера.

Чтобы обеспечить максимально короткое время реагирования ретардера, при нажатии на переключатель тормозной ступени масло, на­ходящееся в гидравлическом аккумуляторе (7), тотчас впрыскивается через нагрузочный клапан гидроаккумулятора (6) в гидравлический контур.

Пример HTML-страницы

Интардер имеет два режима работы — обыч­ный режим и режим «Bremsomat».

В обычном режиме каждой ступени рычага управления соответствует постоянный тормозной момент (рис. 10 «Кривые тормозного момента на шести ступенях торможения«). Он равномерно увеличива­ется от ступени «О» до максимального значения на ступени «6».

В режиме «Bremsomat» водитель может запро­граммировать текущую (требуемую) скорость при движении под гору с помощью кнопки на рычаге управления (рис. 9, поз. 2).

При возврате рычага управления в положение ступени «О» активизируется электронный блок и автоматически устанавливается необходимый для постоянной скорости тормозной момент.

Электронный блок интардера оснащен допол­нительными функциями безопасности, в том числе функцией защиты системы охлаждения автомоби­ля от перегрева. Она реализуется путем обратной регулировки тормозного момента в зависимости от температуры охлаждающей жидкости. При этом мощность торможения ограничивается 300 кВт (рис. 10), что препятствует перегреву жидкости в системе охлаждения и, тем самым, слишком бы­строй обратной регулировке тормозного момента.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

Почему на грузовике не работает горный тормоз? И какой принцип его работы?

Почему на грузовике не работает горный тормоз? И какой принцип его работы?

1. Почему горный тормоз работает постоянно, хотя я его и не включал? Горняк закрыл заслонку в глушителе-машина ММС КАнтер 4Д33 двигатель давится, дымит. В чем может быть причина? Подскажите пожалуйста уважаемые эксперты.
2. Устанавливается на всех грузовиках с двигателями от 2,5 л. Заслонки с вакуумным сервоприводом, одна расположена в приемной трубе глушителя, другая на впускном коллекторе. При включении подрулевым рычажком, срабатывает электромагнитный клапан, открывая подачу вакуума на сервопривод, заслонка перекрывает выхлоп, обороты двигателя падают. Слышно характерное урчание (как Икарус притормаживает перед остановкой) . При движении на скорости накатом, включив горный тормоз ощущаешь более эффективное торможение двигателем. Есть несложная автоматика – на педали газа и сцепления установлены микровыключатели, при касании газа или сцепления – горный тормоз отключается.

Удобно применять при движении на сложном рельефе с частыми подъемами и спусками. Включил утром. выключил вечером.

Эту же система использована для ускоренного прогрева дизелей ISUZU, MAZDA, MMC. Включается отдельной кнопкой – нарисован двигатель со снежинкой. При включении – обороты падают ниже холостых, подкручиваешь до 1200-1500 и идешь пить чай. Через 10-15 мин прогрев выключается по сигналу от датчика температуры. Неисправности легко устраяются – утечка вакуума по трубочкам, неисправен эл. магн клапаны, редко – выходит из строя привод заслонки (чаще на MMC CANTER).

При проверке системы необходимо учесть, что при накрученных холостых оборотах (ручным газом) горный тормоз не сработает, т. к. в данном случает замкнут микровыключатель на педали газа.

такого тормоза нету по крайней мере не слышал

мож ты про ручной

Снятие и разборка вспомогательного тормоза

При снятии отвернуть гайку 18 шарового пальца 19 и отсоединить наконечник 15 от рычага 5.

Расшплинтовать и отвернуть гайку 8 пальца 11, снять шайбу и пневмоцилиндр 7 в сборе. Отвернуть контргайки и гайки четырех болтов 2, извлечь их, снять кронштейн 6, прокладки 1 и механизм 23 в сборе.

Для снятия пневмоцилиндра отключения подачи топлива расшплинтовать пальцы, соединяющие цилиндр с кронштейном и серьгу на штоке цилиндра с рычагом топливного насоса высокого давления, снять цилиндр в сборе.

При снятии крана отвернуть гайки и отсоединить от него трубопроводы.

Отвернуть гайку крепления крана к панели пола кабины и снять его. Детали вспомогательного тормоза, находясь в среде отработавших газов, частично корродируются, а зазоры между ними забиваются частицами сажи; поэтому для облегчения разборки вспомогательный тормоз следует выдержать в течение суток в керосине или дизельном топливе.

При разборке механизма, головку заклепки 2 (см. рис. 1) спилить напильником и с помощью выколотки диаметром 4 мм извлечь ее из вала и заслонки.

Закрепить механизм вспомогательного тормоза за рычаг 4 в тисках и, поворачивая корпус 3, снять его с вала 13.

Извлечь из корпуса заслонку 11.

Снять с корпуса крышку 9 и извлечь из него пружину 8, шайбу 7 и стопорное кольцо 6. Отвернуть гайку 10 стяжного болта 5 и снять с вала 13 рычаг 4 и шпонку 15.

С помощью выколотки диаметром 3,5 мм выбить из корпуса штифты 1 и 12 и извлечь втулки 14.

Втулку из глухого отверстия корпуса можно извлечь гидравлическим способом (рис. 164) с применением консистентной смазки.

В качестве стержня можно использовать ось заслонки.

Когда тяжелая машина работает в условиях пересеченной местности, ей постоянно приходится спускаться под уклон, используя тормоз. Поскольку во время затяжного спуска притормаживать приходится неоднократно, шины и накладки на тормозных колодках быстро приходят в негодность, что ведет к уменьшению трения о тормозящий барабан и, как результат, к снижению качества работы тормозной системы. Поэтому в автомобилях Камаз устанавливается дополнительный тормоз, который позволяет сократить износ основной тормозной системы.

Под горным тормозом понимается вспомогательная встроенная замедляющая система, позволяющая транспортному средству двигаться с малой скоростью. Обычно дополнительный замедлитель ставится на грузовую и строительную технику. Иногда дополнительный замедлитель устанавливается на междугородние автобусы, курсирующие в горной местности. Однако наиболее широкое применение горный тормоз получил на отечественных Камазах.

Преимущества и недостатки использования электромагнитного retarder’a (плюсы и минусы)

Среди преимуществ использования электромагнитного тормоз-замедлитель можно отметить – повышение комфорта из-за плавности замедления, экономичность при эксплуатации (из-за меньшего износа тормозных накладок), повышение уровня безопасности, повышение экологичности ТС, высокая скорость реагирования, как следствие сокращение тормозного пути. Также у электромагнитного тормоза замедлителя есть ряд недостатков, главный который из них – большой вес – на вопрос сколько весит ретардер можно смело ответить от 100 до 400 килограмм.

Здесь всё зависит от мощности двигателя и полной массы автомобиля, на котором планируется применение данного девайса – чем выше эти показатели, тем больше вес тормоза-замедлителя. Также среди минусов применения можно отметить необходимость термической защиты автомобиля (при торможение ретардер сильно перегревается), нагрузка на электрооборудование (электромагнитный тормоз потребляет много тока).

Хоть индукционный тормоз был изобретен более полувека назад, он до сих пор имеет спрос на рынке грузовой техники. Мы также можем ретардер увидеть в различных компьютерных играх в таких симуляторах, как Euro truck simulator, где он также отлично справляется с торможением в виртуальной реальности.

Термин “горный томоз” применительно к автомобилестроению заключает в себе целую серию разнообразных устройств, способствующих торможению автомобиля на длительных спусках с помощью двигателя.

Работает только при включенной передаче и при режиме работы двигателя “холостой ход”, то есть при отпущенной педали акселератора.

Может быть электромагнитным или механическим, при этом соответствующие устройства тормозят вращение коленчатого вала двигателя, что в свою очередь замедляет вращение колес, или атмосферным, при этом специальная заслонка в системе выпуска отработавших газов препятствует их свободному отводу, что в свою очередь уменьшает обороты двигателя.

Широко применяется на большегрузных автомобилях и автобусах.

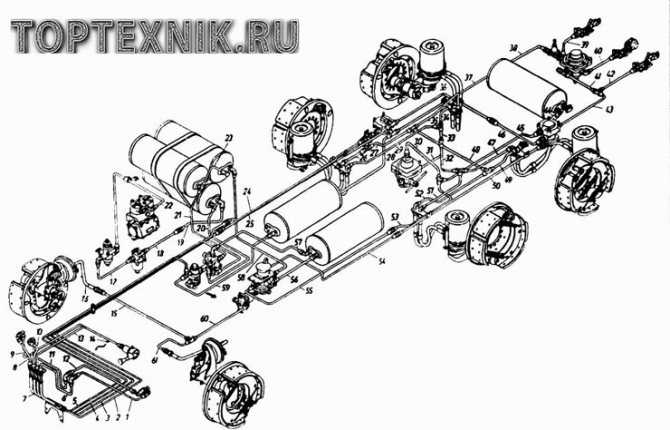

Как работает пневматический привод тормозных систем

Работа привода рабочей тормозной системы

Сжатый воздух из компрессора через регулятор давления и предохранитель от замерза­ния поступает к блоку защитных клапанов. Он состоит из двойного и тройного клапанов, которые заполняют воздухом ресиверы всех контуров тормозных систем.

Защитные клапаны отрегулированы так, что сначала заполняются ресиверы контура III (стояночного и запасного тормозов), а за­тем ресиверы остальных контуров.

Воздух из ресиверов емкостью 40 и 20 литров поступает в соответствующие секции тормозного крана. При нажатии на педаль тормоза воздух из нижней секции через клапан ограничения давления поступает в тормозные камеры (тип 24), которые приводят в действие тормозные меха­низмы колес передней оси. Из верхней секции крана че­рез регулятор тормозных сил воздух подается в тормоз­ные камеры (тип 20), которые приводят в действие тормозные механизмы колес среднего и заднего мостов. Одновременно от обоих контуров рабочего тормоза по отдельным маги­стралям воздух поступает к клапану управления тор­мозами прицепа с двухпроводным приводом.

Работа привода запасной тормозной системы

Тормозной кран стояночного тормоза имеет следящее устройство, которое позволяет притормаживать автомобиль с интенсивно­стью, зависящей от положения рукоятки тормозного крана.

При повороте крана из управляющей магистрали уско­рительного клапана выпускается воздух, количество которого пропорционально углу поворота рукоятки. При этом через атмосферный вывод ускорительного клапана выходит соответствующее количество воздуха из цилиндров пружинных энергоаккумуляторов. Одновременно с тор­можением автомобиля притормаживается прицеп или полу­прицеп.

Работа привода стояночной тормозной системы

Для затормаживания автомобиля или автопоезда на стояке необходимо установить рукоятку тормоз­ного крана в заднее фиксиро­ванное положение. При этом, воздух из управляющей ма­гистрали ускорительного клапана выходит в атмосферу. Одновременно через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров энергоакку­муляторов тормозных камер. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего и сред­него мостов. Одновременно тормозной кран включает клапан управления тормозами прицепа с двухпровод­ным приводом.

Для выключения стояночного тормоза рукоятку тор­мозного крана следует установить в переднее фиксиро­ванное положение. При этом воздух из ресиверов проходит через тормозной кран и поступает в управляющую магистраль ускорительного клапана, который срабатывает и начинает пропускать сжатый воздух из ресивера через перепускной клапан, минуя тормозной кран, в пружинные энергоаккумуляторы. При этом силовые пружины сжимаются и прицеп растор­маживается.

В случае аварийного падения давления в контуре при­вода стояночного тормоза пружинные энергоаккумуляторы срабатывают, и автомобиль затормаживается. Для того чтобы автомобиль растормозить, необходимо воспользо­ваться системой аварийного растормаживания.

При нажатии на кран аварийного растормаживания, сжатый воздух из воздушных ресиверов через трехмагистральный защитный клапан и перепускной клапан поступит в цилиндры пружинных энергоаккумуляторов и сожмет пружины, растормаживая автомобиль.

Если отсутствует запас сжатого воздуха в контуре аварийного растормаживания, автомобиль можно растор­мозить с помощью устройств для механического расторма­живания, которые встроены в цилиндры пружинных энер­гоаккумуляторов. Для этого следует вывернуть винт до упора. При этом он через упорный подшип­ник упрется в днище поршня и поднимет его вверх, сжимая силовую пружину энергоаккумулятора. Толка­тель, поднимаясь, освободит шток тормозной камеры, который под действием возвратной пружины поднимется вверх. Пружины стянут колодки, и автомобиль растормозится.

Работа привода вспомогательной тормозной системы

При нажатии на кран включения вспомогательного тормоза сжа­тый воздух из ресивера поступает в пневмоцилиндры. Шток цилиндра, связанный с рычагом рейки топливного насоса, переместится, и подача топлива пре­кратится. Штоки цилиндров, связанные с рычагами заслонок вспомогательного тормоза, повернут заслонки, и они перекроют приемные трубы глушителя.

Контакты пневмоэлектрического датчика, установ­ленного в магистрали перед цилиндром, замкнутся, и включится электромагнитный клапан прицепа, который частично пропустит сжатый воздух из воздушного баллона прицепа в его тормозные камеры. Таким образом, осуществ­ляется притормаживание прицепа, что предотвращает «складывание» автопоезда.

Комментарии

juva2134

14 декабря 2011 г. 19:27 хотелось бы более подроьной информации о принципи работы Тельмы; у меня включатель 4-х позиционный.неоднократно пробовал включать-лампа на панели загорается а эффекта вроде бы нет.И не знаю точно надо ли Тельму включать на скорости или на нейтралке.Если кто знает ньюансы-подскажите,буду благодарен!С уважением.

Д. Ломако

2 апреля 2012 г. 17:53 Рисунки размещены неверно. Например, в тексте Гидродинамический ретардер помещен рисунок Электромагнитного ретардера, в тексте Акватардер расположен рисунок Гидродинамического ретардера.Рисунка Акватардера вообще нет

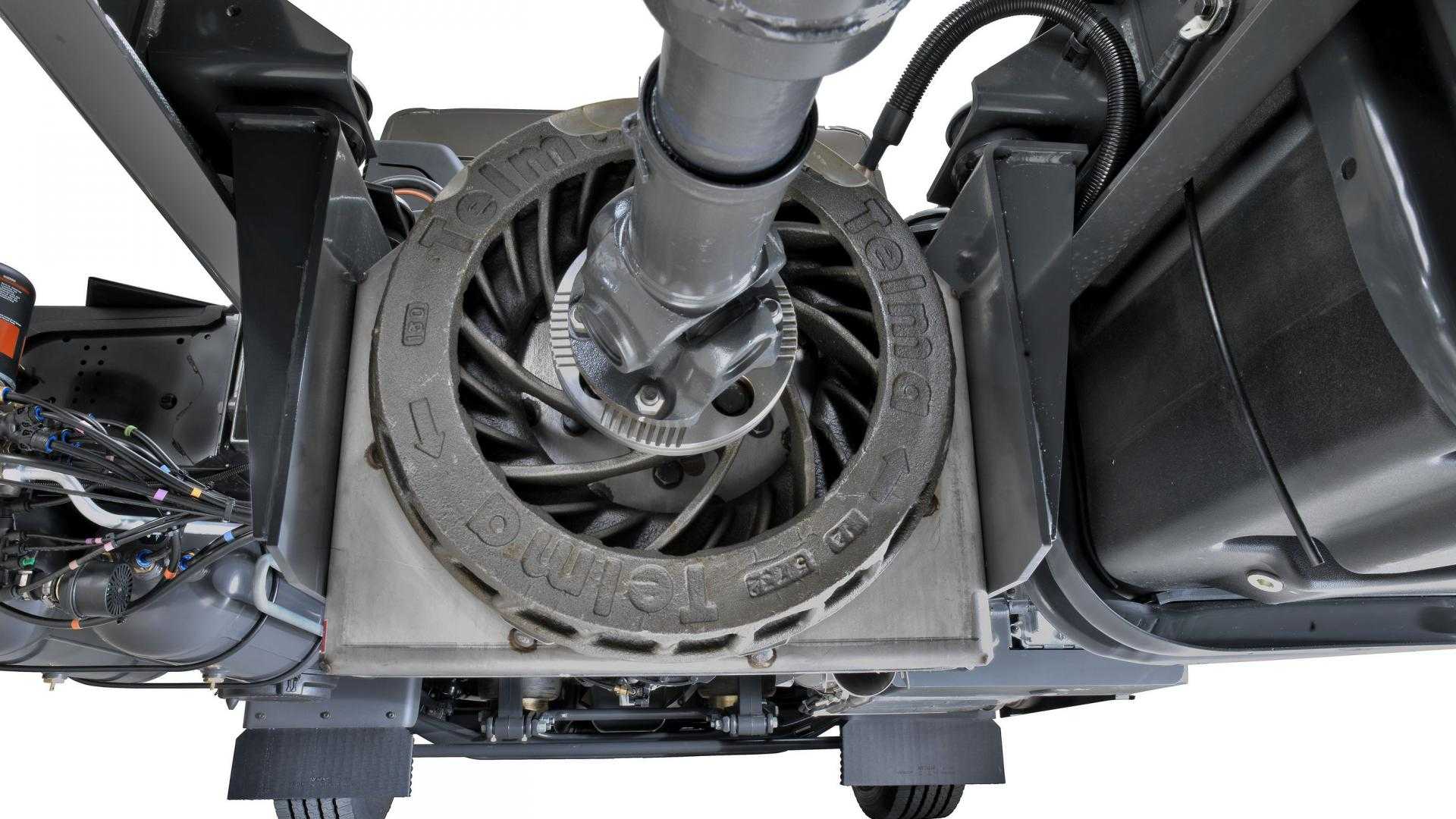

Принцип функционирования тормозов-замедлителей Telma

Продукция и приложения

Принцип работы

Индукционные тормоза Telma, обычно называемые электрическими или электромагнитными тормозами, представляют собой тормозную систему прочной конструкции. Они рассеивают значительную часть энергии, выделяющейся при торможении и снижают таким образом нагрузку на обычные тормозные системы.

Тормоза-замедлители Telma обеспечивают рассеивание энергии торможения за счет генерации токов Фуко. В состав тормоза-замедлителя Telma входят неподвижный статор и пара роторов, жестко соединенных с вращающим их приводным валом. Статор и роторы установлены коаксиально друг напротив друга и разделены небольшим воздушным зазором во избежание любого трения.

Статор играет роль индуктора. Он состоит из последовательно соединенной пары электромагнитов, которые при непрерывном протекании электрического тока через обмотки статора создают электромагнитное поле, необходимое для возникновения токов Фуко в материале роторов.

Роторы играют роль якоря. Они изготовлены из специально разработанного проводящего материала, и вихревые токи в роторах возникают только при вращении роторов с помощью приводного вала в магнитном поле, созданном статором.

Токи Фуко по определению представляют собой токи, возникающие в массивном металлическом проводнике при его помещении в переменное магнитное поле. В случае индукционных тормозов Telma изменчивость магнитного поля, воздействию которого подвергаются роторы, достигается за счет вращения последних. Токи Фуко циркулируют вокруг линий магнитного потока, и эти токи также называются вихревыми токами.

Появление токов Фуко в материале ротора приводит к возникновению лапласовых сил, действующих в направлении, противоположном вращению ротора. В результате этого создается тормозящий момент, действующий на приводной вал и замедляющий таким образом движение автомобиля.

Токи Фуко являются причиной интенсивного повышения температуры роторов, тепло от которых отводится в атмосферу посредством системы вентиляции.

Благодаря использованию индукционного тормоза Telma оказывается возможным эффективное торможение вращающегося вала без трения и, следовательно, без износа.

Принцип действия индукционных тормозов может показаться простым, но он основывается на сложных физических законах, как, например, электрическое сопротивление материалов, электромагнетизм, термодинамика и механика жидкости. Общепризнанная компетентность компании Telma в области индукционных тормозных систем базируется на подробном моделировании всех физических законов, лежащих в основе работы индукционных тормозных систем. Такое моделирование подкрепляется многолетним практическим опытом и результатами соответствующих лабораторных исследований.

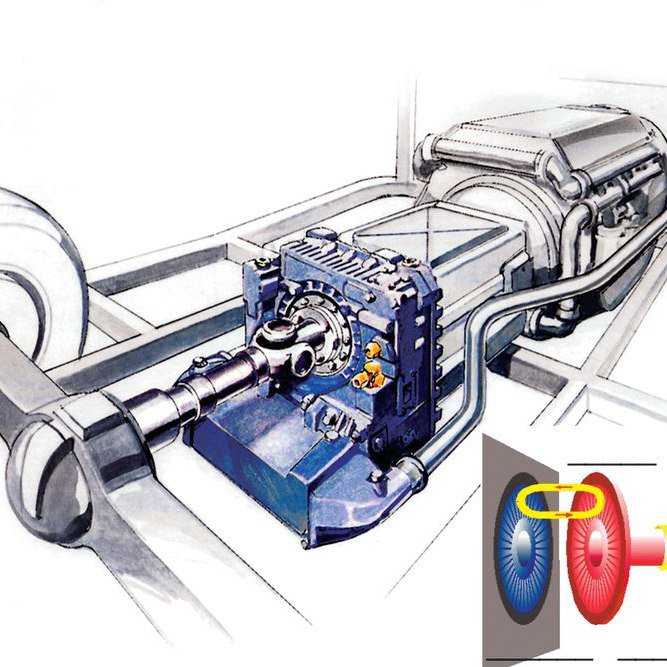

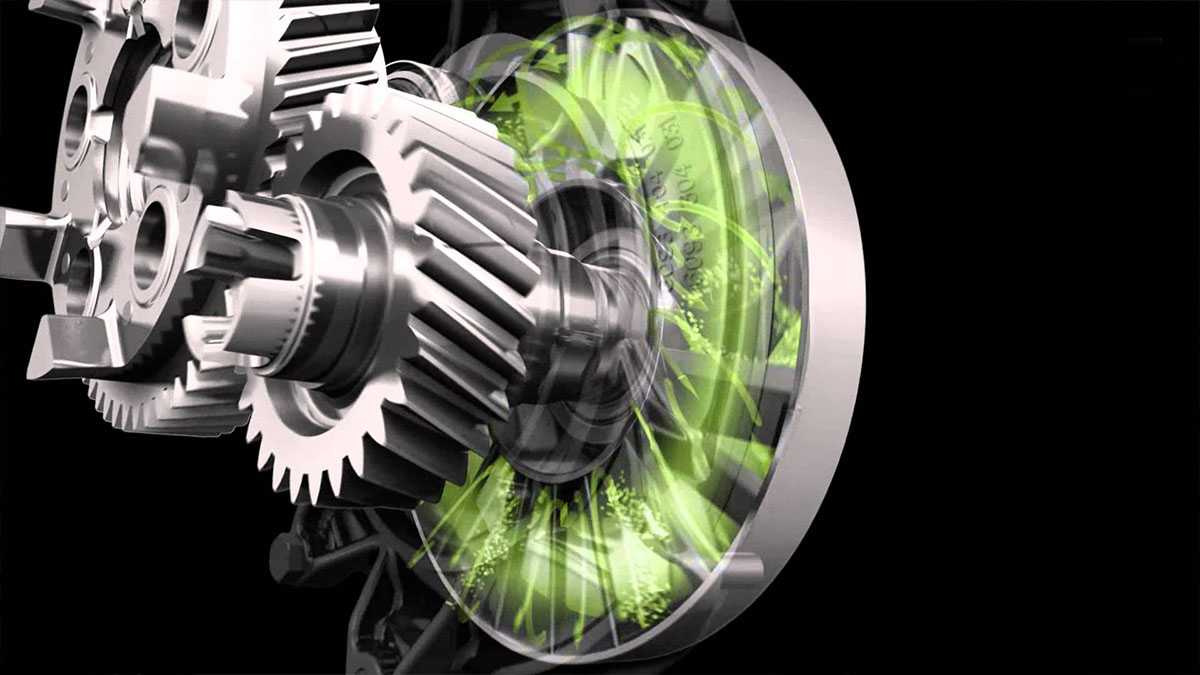

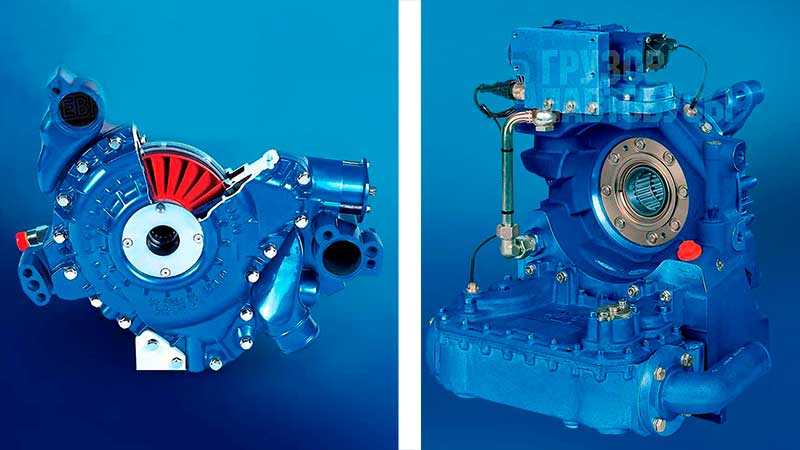

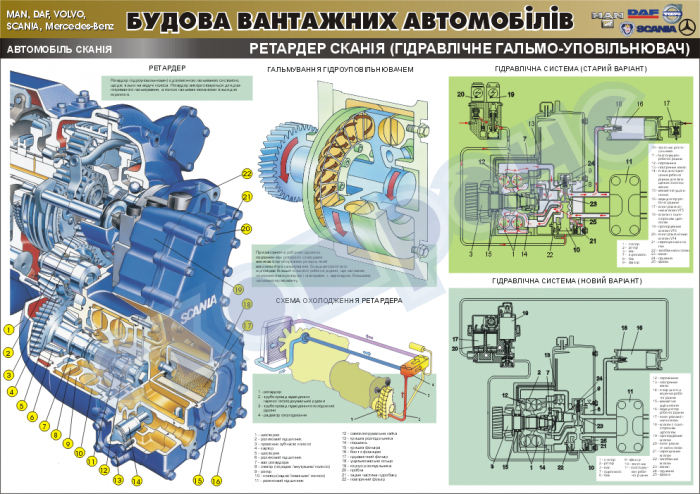

Гидродинамические ретардеры

Чаще других на большегрузных транспортных средствах можно встретить гидродинамический ретардер. Что это такое и как он работает, проще будет проще уяснить тем, кто знаком с устройством АКПП. В основе работы гидродинамического ретардера лежит принцип гидромуфты. Конструктивно агрегат состоит из двух колес с гребными лопастями, расположенными в общем корпусе друг перед другом. Одно из колес жестко закреплено внутри, а второе, которое сопряжено с валом транспортного средства, имеет возможность вращаться.

В момент включения ретардера пространство между лопастями заполняется жидкостью. Центробежная сила, возникающая при вращении ротора, стремится вытеснить ее наружу, в то время как крыльчатка статора препятствует этому процессу и оказывает ответное замедляющее воздействие. В выключенном состоянии, когда жидкости в корпусе замедлителя нет, лопасти вращаются свободно и практически не взаимодействуют.

В большинстве случаев в качестве рабочей жидкости используют масло. В некоторых агрегатах снабжение маслом является автономным, а в некоторых — сопряжено с системой смазки трансмиссии. В процессе работы ретардера выделяется значительное количество тепла. Согласно закону сохранения энергии, тяговый момент, который поглощает тормоз-замедлитель, преобразуется в тепло, что повышает температуру рабочей жидкости. Поэтому для эффективного теплообмена ретардер подключают к контуру основной системы охлаждения двигателя.

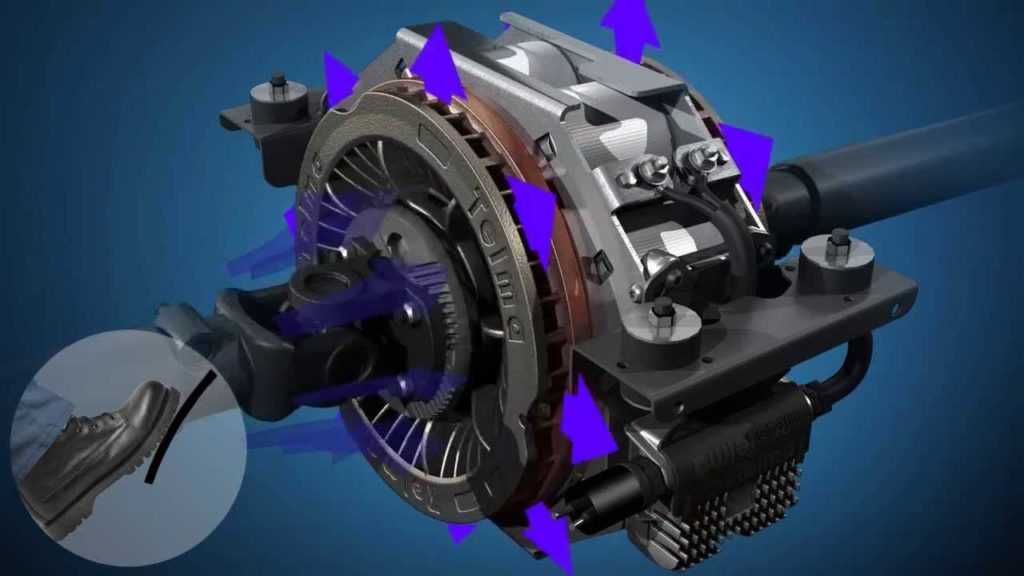

Электромагнитные ретардеры

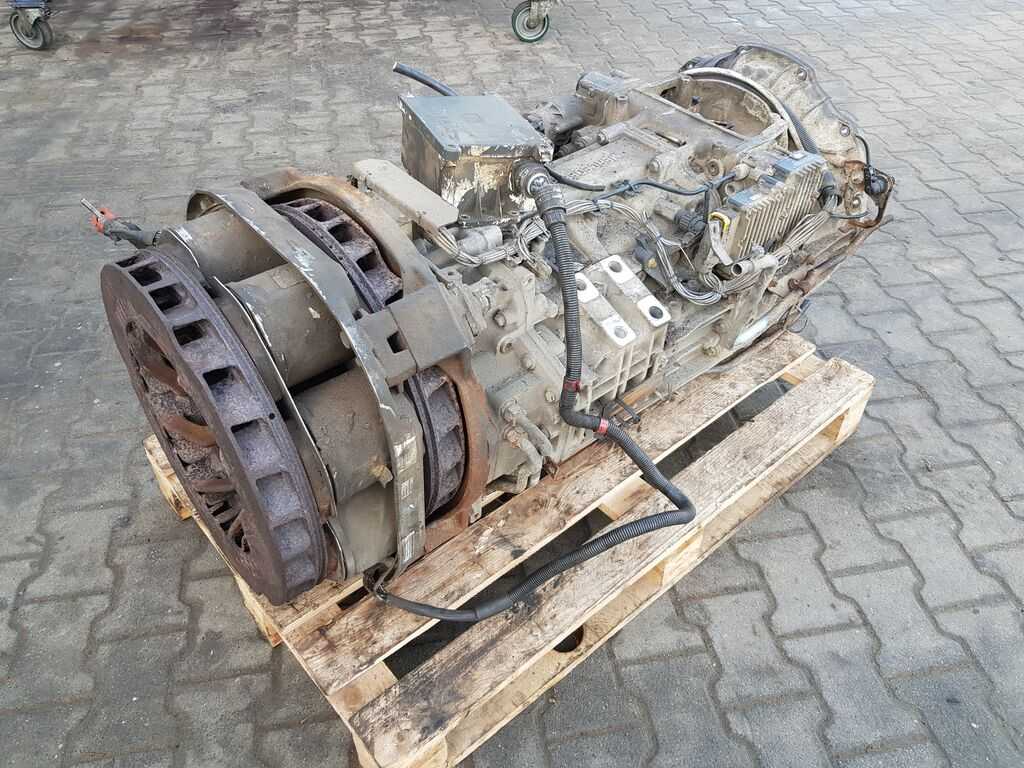

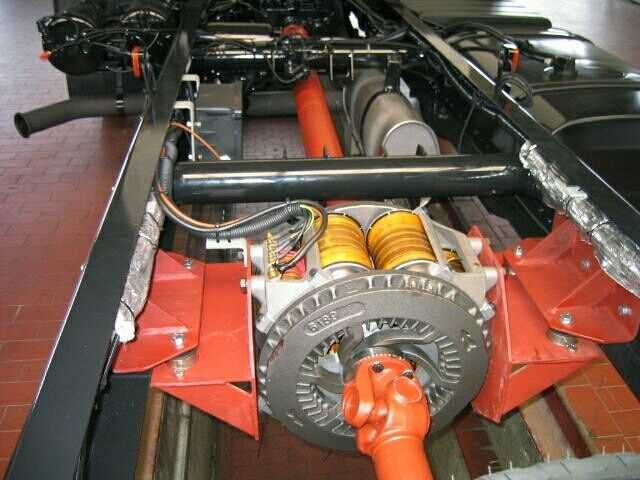

Электромагнитные ретардеры всегда расположе­ны между коробкой передач и ведущим мостом. В зависимости от условий установки на автомобиле они могут располагаться либо непосредственно на коробке передач (рис. 1), либо на ведущем мосту, либо отдельно на карданной передаче.

Конструкция и принцип действия электромагнитных ретардеров

Электромагнитные ретардеры (рис. 2а «Ретардер Telma серии СС«) состоят из двух дисков, так называемых роторов (1), которые жестко соединены с карданным ва­лом (4). Между ними находится статор (2). Он за­креплен на шасси (5) и включает в себя несколько электромагнитных катушек (3), которые располо­жены с чередованием полярности (плюс-минус).

Пример HTML-страницы

Действие электромагнитных ретардеров осно­вано на принципе Фонта. При активизации ретардера через электромагнитные катушки проходит электроток большей или меньшей силы в зави­симости от выбранной ступени торможения. Воз­никающее при этом магнитное поле проникает через оба ротора и формирует вихревые токи, которые тормозят роторы (рис. 2Ь).

Выделяющееся при этом тепло отводится с помощью лопастей вентиляторов роторов непосредственно в атмосферу (рис. 2с). В этом отношении ретардер работает абсолютно ав­тономно, то есть без дополнительной системы охлаждения.
