Стартер газ 2705 / 3302 газель с 1994 года

Подготовка к замене

Прежде всего, нам нужно будет приобрести правильный стартер

Обратите внимание, для моторов семейства ЗМЗ 406 и его братьев (ЗМЗ 405, ЗМЗ 409) — стартер отличается. У них он располагается справа, по ходу движения машины

Для моторов ЗМЗ 402, ГАЗ 21, ГАЗ 24 нужен стартер, выпускающийся для четыреста второго или для ульяновских двигателей (УМЗ 421, 414, 417).

Далее нам потребуется новый силовой плюсовой провод. Так как новый стартер намного меньше штатного, родной провод до своего контакта может просто не достать. Если нет желания обжимать кабель самостоятельно, лучше всего приобрести комплект силовых проводов для Нивы или ГАЗели. Они как раз подходящей размерности.
Из инструментов потребуется минимальный набор ключей и, возможно, приспособление для обжимки клемм.
Будет очень хорошо, если в вашем распоряжении окажется теплый гараж со смотровой ямой. Если такового нет, вполне обойдетесь и обычным домкратом.

Часто в редукторы новых стартеров заложено очень мало смазки. Так что если на корпусе нет пломбы, препятствующей разборке, исправьте эту недоработку. Корпус втягивающего реле на стартерах марки «Электром» стягивается двумя винтами со шлицевой головкой. Затянуть их с должным усилием не получается, и со временем они могут выкрутиться. Лучше сразу заменить винты на болты с головкой под ключ.

Видео: Как Снять Стартер На Газели 406 Двигатель

Анкер

Ни один современный стартер не может обойтись без этого элемента. ГАЗель не является исключением. Анкер изготовлен из легированной стали и имеет форму оси. Коллекторные пластины и сердечник прижаты к механизму. В конструкции последней имеются пазы для прокладки обмоток якоря. Их концы закреплены по кругу. Обмотка установлена ​​на диэлектрической основе.

Реле стартера ГАЗель

Его автомобилисты называют это «уборщиком». Элемент предназначен для передачи напряжения от замка зажигания к двигателю такого элемента, как стартер. «ГАЗель» (406-й двигатель) с определенного поворота ключа начинает запускаться. Механизм толкает свободный руль. Это работа электромагнитного реле. За механизмом находятся силовые контакты и подвижная «перемычка». Первые — это обычные болты, которые вдавливаются в крышку из эбонита. С помощью гаек к нему подключаются клеммы аккумулятора.

Wheeler

Обычные люди называют это Бендикс. Механизм взаимодействует с сердечником реле с помощью подвижного «коромысла». Сам Bendix представляет собой подвижный механизм с роликом. Он установлен на валу якоря. Основное назначение маховика — передача крутящего момента на маховик с помощью зубчатых колес. После успешного запуска двигателя, венца маховика и переключателя привода. Поэтому стартер не работает вхолостую. Передавая крутящий момент в одну сторону, ролики на сепараторе выходят из пазов и фиксируют шестерню на наружном кольце. Как только направление изменяется, они «прячутся» в разделителе, элемент вращается независимо от внешней ячейки.

Демонтажные

Если автомобиль начинает плохо заводиться, стартер необходимо разобрать. «ГАЗель» сначала ставится на «передачу». Далее снимите терминал с аккумулятора. Где находится стартер? «ГАЗель» оснащена этим элементом на корпусе сцепления с правой стороны двигателя.

Демонтажные

Как разбирать стартер своими руками? «ГАЗель» продолжает стоять на месте, а мы вывозим товар. Прежде всего, снимите заднюю крышку. Он установлен на двух штырьках. Вам понадобится ключ «10». Если крышка плотно выходит, вы можете использовать молоток. Выньте это легкими ударами. Снимите щетки, обмотку, якорь и пластину. Изучите состояние элементов. Поскольку у нас есть зубчатый стартер, мы добавляем немного масла в коробку передач. Мы также обрабатываем подшипник качения маслом. Оксиды и ржавчина не должны быть внутри. Используйте очиститель карбюратора, чтобы удалить его. Композиция тщательно смывает всю грязь с крышки и внутренней части стартера. Но будьте осторожны — продукт очень токсичен. Вам нужно работать в защитных перчатках. После очистки элемента загрязнения проверьте обмотку на наличие механических повреждений. При любой деформации деталь необходимо заменить. И не имеет значения, если это якорь, обмотка, пластина или другой элемент

Очень важно осмотреть зубы изгиба. Если они изношены, предмет заменяется на новый

Частые неисправности

Среди них следует отметить поломку реле стартера. Это связано с смещением контактного диска или обрывом обмотки. Контакт силовой цепи также оборван, из-за чего элемент просто отказывается работать. Причина может быть тривиальной — плохое натяжение проводов или окисление контактов. Другая распространенная проблема заключается в том, что стартер вращается, но двигатель не запускается (скорость вращения была слишком низкой). В этом случае специалисты отмечают высокую вязкость масла, слабую затяжку кончиков и нарушения контакта в составе кисти. Хотя часто проблема в изношенном аккумуляторе. Для успешного запуска требуется напряжение не менее 12,5 В (чем выше, тем лучше). Даже при 10 вольт двигатель не запускается. Как почистить контакты? Вы можете использовать специальный очиститель или грубую наждачную бумагу. Также хорошо справляется с ржавчиной и оксидами. Главное не использовать VD-40, потому что он содержит масло. И, как вы знаете, он не проводит электричество. Да, это отличный инструмент для ржавых болтов, но их не следует чистить.

Стоимость

Сколько стоит новый стартер ГАЗель? Цена товара составляет от трех до пяти тысяч рублей. Если очистка не помогла, имеет смысл заменить весь товар. Цена более чем доступная.

Итак, мы выяснили, что такое автомобильный стартер. «Газель»как это работает, как снять и починить его своими руками.

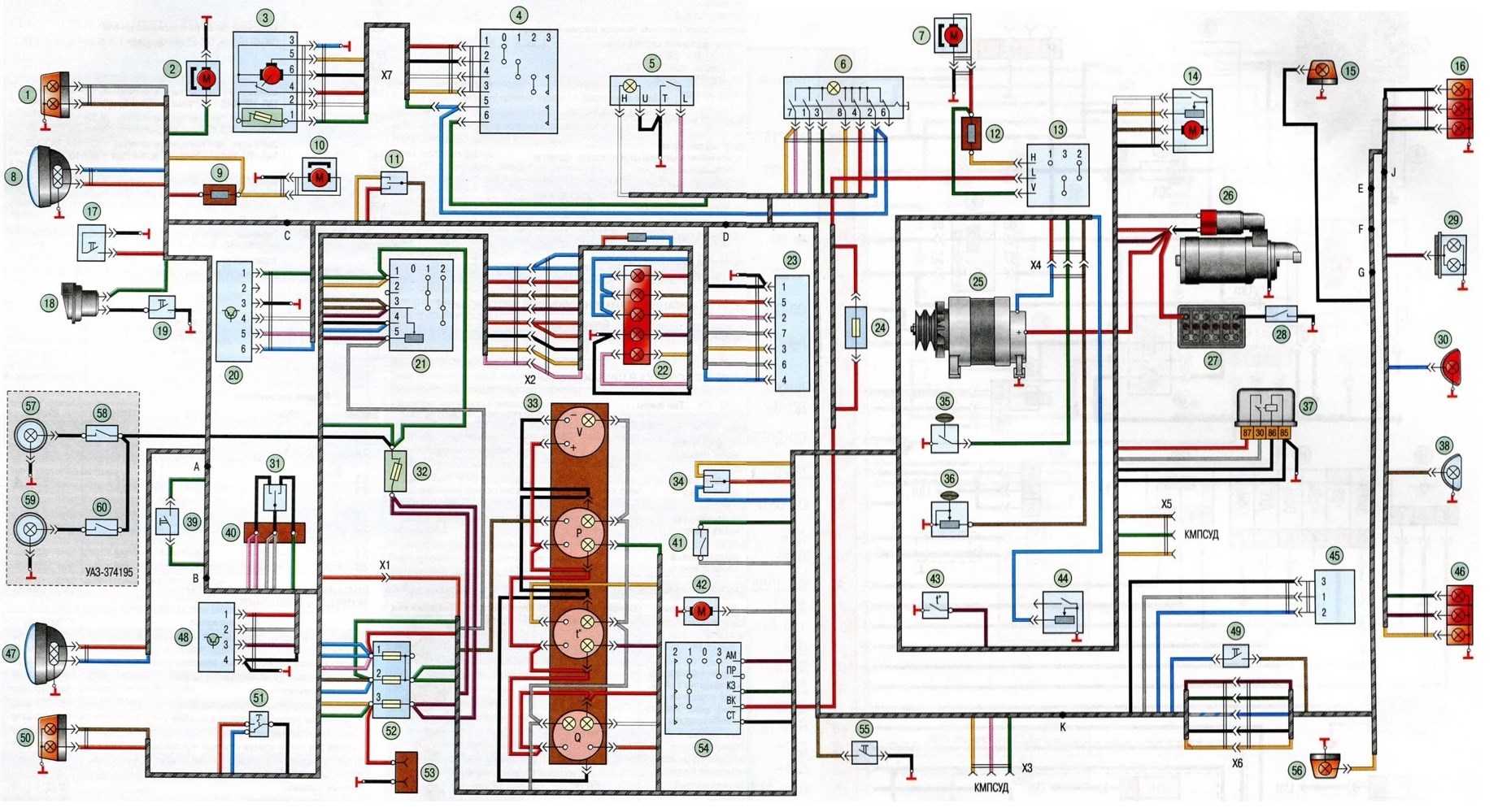

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

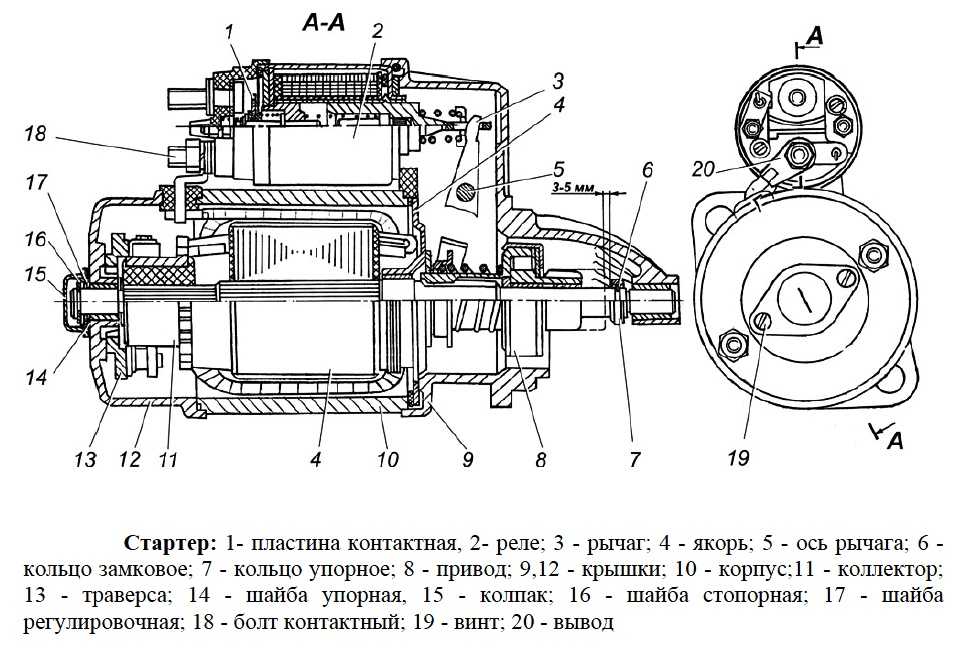

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Есть ли смысл в замене?

На самом деле, исправный родной стартер при хорошем аккумуляторе со своей задачей справляется очень даже замечательно, и машина успешно заводится даже в очень лютый мороз. Конечно, речь о машинах, не имеющих проблем в зажигании и топливной системе. Однако преимущества у редукторного стартера есть.

• Компактность. Пожалуй, это самый наглядный момент. Хотя при общей массе машины этот плюс, может, и не самый главный.
• Более высокая скорость вращения. А вот это уже облегчение запуска мотора.
• Более высокий момент на выходном валу. Это преимущество вы оцените при пуске в мороз. Такой стартер бодро крутит даже при очень густом масле.
• Экономичность. Потребление редукторного стартера несколько ниже.
• Красивый звук при запуске. Это просто приятный бонус.

Технически редукторный стартер отличается от обычного тем, что в его конструкции присутствует планетарная передача, посредством которой вращение передается с вала электромотора на выходной вал стартера.

Стартер — аналоги при замене какие модели подходят (можно установить) вместо штатного стартера Оценка:

Вот например у меня на 21м двигателе стартер от 402го отлично работает. Ставил новый УАЗовский на 2серию, тоже отлично работал. Был случай, пришлось подпиливать носик, ибо не влезал не до конца в колокол. В общем, всё очень индивидуально.

ГАЗ-21Л 63г., ГАЗ-22В 70г.

Волги. И ничего кроме Волг. Хотя.

Свершилось, вчера добрался до машины и поменял стартер на редукторный ЭЛЕКТРОМ 931.3708 Снять родной оказалось проще простого, ничего не прикипело, и по этому открутилось легко, волновала в первую очередь нижняя гайка. Сразу скажу, что цвета проводов в жгуте могут отличаться. Как произошло у нас с Бодрым Перцем, но всё равно ему спасибо за помощь, за консультацию по телефону!

Приступим, вот так все выглядело до замены:

Вот наше родное Реле РС-502 (4-х контактное)

Снимаю родной стартер, сравним с редукторным:

Для того, чтобы вынуть родной стартер, необходимо открутить бензопровод от

бензонасоса и выпускную трубку газов от блока:

Меняем реле стартера, подсоединяем провода, остается свободен один контакт, к нему то мы и удлиняем освободившийся белый провот из жгута у стартера:

Всё готово:

Более всего вопрос замены штатного стартера на редукторный заботит владельцев уже не молодых машин. И в полный рост этот вопрос встает с приходом зимы. Становится холодно, масло густеет, стартер начинает крутить вяло и с натужным подвыванием. Машина заводится не так бодро, как нам бы того хотелось.

Стартер ГАЗ 2705

Пуск двигателя осуществляется с помощью стартера 42.3708-10 с электромагнитным тяговым реле. Стартер установлен с правой стороны двигателя на картере сцепления.

Стартер — четырехполюсный электродвигатель постоянного тока с электромагнитным возбуждением. Питание стартера осуществляется от аккумуляторной батареи.

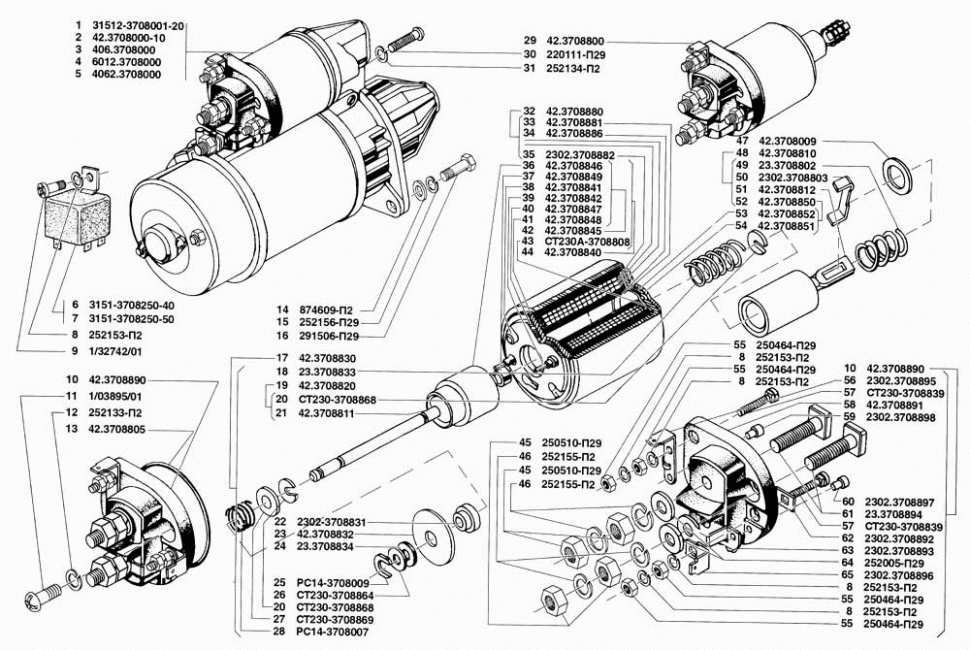

Рис. 9.70. Стартер 42.3708-10: 1 — крышка со стороны привода; 2 — рычаг; 3 — ось рычага; 4 — сердечник тягового реле; 5 — шток тягового реле; 6 — пружина возвратная; 7 — реле тяговое; 8 и 10 — втулки изоляторные; 9 — пластина контактная; 11 и 17 — шайбы запорные; 12 — кольцо уплотнительное; 13 — болт компактный; 14 — крышка тягового реле, 15 — шпилька стяжная; 16 — колпак защитный; 18 — крышка со стороны коллектора; 19 — щетка; 20 — держатель щеток; 21 — пружина щетки; 22 — щеткодержатель; 23 — корпус; 24 — обмотка возбуждения; 25 — коллектор; 26 — якорь; 27 — опора промежуточная; 28 — привод с роликовой муфтой свободного хода; 29 — шестерня; 30 — кольцо пружинное; 31 — втулка упорная

Рис. 9.71. Электрическая схема стартера: 1 — стартер; 2 — выключатель стартера; 3 — обмотка удерживающая; 4 — обмотка втягивающаяся; 5 — привод; 6 — обмотка возбуждения; 7 — якорь; 8 — щетка

Устройство стартера показано на

Рис. 9.60. Схема контрольной лампы с аккумуляторной батареей: 1 — аккумуляторная батарея; 2 — контрольная лампа мощностью 1-5 Вт; 3 — штырь

Рис. 9.72. Проверка катушек возбуждения стартера на короткое замыкание с корпусом

С помощью контрольной лампы (

Рис. 9.73. Проверка изолированных щеткодержателей стартера на замыкание с корпусом

Контрольной лампой (

Рис. 9.74. Проверка обмотки якоря на отсутствие замыкания с магнитопроводом

Контрольной лампой (см.

Рис. 9.75. Приспособление для одевания пружинного кольца: 1 — вал якоря; 2 — втулка направляющая, 3 — кольцо пружинное; 4 — толкатель

— если пружинное кольцо 30 (см.

Рис. 9.76. Замер положения шестерни привода в выключенном состоянии

При необходимости произвести проверку и регулировку стартера. Наружный торец шестерни в выключенном положении должен находиться на расстоянии не более 21,5 мм от привалочной плоскости фланца стартера (см.

Рис. 9.78. Замер зазора от торца шестерни до упорной втулки при включенном тяговом реле

Pиc. 9.77. Схема включения стартера для проверки регулировки

Проверить полный вылет шестерни при включенном тяговом реле. Для этого включить тяговое реле по схеме, показанной на рис.

Рис. 9.79. Электрическая схема включения стартера при проверке на холостом ходу: 1 — стартер, 2 — тяговое реле, 3 — выключатель, 4 — амперметр, 5 — вольтметр, 6 — аккумуляторная батарея

Схема включения стартера при испытании на холостом ходу показана на рис. 9.79. Силу тока и частоту вращения вала якоря при испытании на холостом ходу измеряют через 30 с после включения стартера.

Стартер считается выдержавшим испытание на холостом ходу, если при напряжении 12 В он потребляет ток не более 75 А и развивает частоту вращения не менее 5000 мм–1.

При тугом вращении вала якоря, вызываемом обычно перекосами в результате неправильной сборки стартера или задевания якоря за полюсы, а также при замыкании между витками, стартер потребляет ток большей силы при частоте вращения меньше указанной. Малая сила потребляемого тока и пониженная частота вращения вала якоря при нормальном напряжении на зажимах стартера свидетельствуют о плохом контакте в соединениях проводов внутри стартера или о пониженном натяжении пружин щеток.

Проверку стартера при полном торможении необходимо проводить на стенде Э242.

Исправный стартер при питании от полностью заряженной аккумуляторной батареи потребляет ток не более 520 А при напряжении не менее 8 В и развивает момент примерно 1,6 кгс·мм. Если потребляемый ток выше 520 А, а тормозной момент ниже 1,6 кгс·м, то это указывает на неисправность обмотки якоря или обмотки возбуждения. Если величина тормозного момента и сила потребляемого тока ниже нормальной, это при нормальном напряжении на зажимах стартера указывает на плохие контакты внутри стартера или на слабое натяжение пружин щеток. Пониженное напряжение на зажимах стартера (менее 8 В) указывает на плохие контакты в проводах или на неисправность батареи. При нагрузке шестерни тормозным моментом, муфта свободного хода не должна пробуксовывать

Видео про «Стартер» для ГАЗ 2705

ГАЗЕЛЬ… не крутит стартер ищем причину .

техническое обслуживание и ремонт стартера автомобиля газель

Газель. Ремонт стартера, почему не заводится газель? Не крутит стартер на газели.Замена втягивающего

Причины выхода из строя стартера на ГАЗ 31105 и способы решения проблем

Причин нестабильной работы стартера, полного выхода его из строя множество. Основные, наиболее часто встречающиеся:

• «вялое» прокручивание стартера;
• вал стартера вообще не проворачивается.

В первом случае проблема кроется в проводке либо аккумуляторной батареи. В большинстве случаев именно АКБ является причиной плохого запуска двигателя, других аналогичных проблем. В первую очередь следует проверить величину напряжения на клеммах АКБ, убедиться в нормальной его работе и генератора – осуществляющего подзарядку. Также могут возникнуть сложности с проводкой. Плохой контакт, обрыв провода – все это может привести к невозможности запустить двигатель.

Если аккумулятор в порядке, масса присутствует – необходимо убедиться в исправности втягивающего реле. Для его проверки требуется:

• поставить автомобиль на ручник либо заблокировать колеса;
• установить нейтральную передачу;
• при помощи гаечного ключа рожкового типа перемываем силовые контакты втягивающего реле.

Если после проведения подобных действий стареет начинает крутить – проблем кроется именно во втягивающем реле. Лучшее решение – заменить такое реле. Но также можно попробовать его отремонтировать. Ещё одна проблема – бендикс. Представляет собой продолговатый вал с шестерней на конце снабженной шлецами входящими в зацепление с маховиком двигателя. Именно им управляет втягивающее реле.

Иногда стартер работает, но издает посторонние звуки. Причины могут быть различными. Существуют следует способы решения проблемы:

• крепление стартера к колоколу сцепления ослабло – для проверки достаточно пошатать стартер рукой (если он качается – желательно протянуть гайки);
• муфта стартера перемещается в своей рабочей области недостаточно, шестерня не встает на свое место – для устранения неполадки придется снять стартер и очистить вал;
• иногда посторонние шумы возникают из-за специальной вилки – она перемещает скользящую муфту (она иногда изнашивается, ломается – требуется заменить её).

Необходимо периодически, особенно при большом пробеге, протягивать резьбовые контакты на стартере. Это позволит избежать возникновения посторонних шумов, иных проблем. В том числе с запуском двигателя автомобиля.

Замена стартера на машинах с инжекторным мотором

В первую очередь, снимаем клеммы с аккумулятора.
Удаляем из моторного отсека бачок стеклоомывателя.
Ключом на 8 откручиваем гайку, крепящую управляющий провод втягивающего реле.
Силовой провод можно снять сразу, а можно отсоединить его уже после демонтажа стартера с машины

Обратите внимание, на некоторых моделях стартеров на шпильке имеется контргайка, обязательно придерживайте ее при откручивании и закручивании гайки крепления провода. В противном случае, шпилька может провернуться.
Далее переходим под машину и с помощью головки на 14 и ключа-трещотки отворачиваем две гайки, крепящие стартер к колоколу сцепления

В принципе, все можно сделать и из-под капота с использованием рожкового ключа, но это будет крайне неудобно.
Теперь стартер можно снять. Для удобства имеет смысл снять электромагнитный клапан отопителя (если у вас кран отопителя с механическим приводом, просто снимите его с брызговика крыла и отодвиньте).
Теперь вам осталось только прикрутить на новый стартер силовой провод, установить агрегат на свое место и, прикрутив к нему управляющий провод, вернуть на места бочок омывателя и кран отопителя.

Разновидности стартеров для ГАЗ 3309

Конечно же, проще и правильнее всего заменить сломанный стартер на такую же оригинальную запчасть. Номер детали – ГАЗ 54043708000. Проблема заключается в том, что у разных поставщиков она стоит от 13 до 20 тысяч рублей. Если цена устраивает, то можно брать и ставить.

Если нет желания переплачивать, то можно найти аналог из Белоруссии (БАТЭ), который стоит порядка 10-14 тысяч рублей, в зависимости от поставщика

Главное обращайте внимание на вольтаж, так как стартер для ГАЗ 3309 работает от 24V, хотя есть умельцы, которые понижают напряжение до 12V, так как такие стартеры будут стоит дешевле, но это уже совсем другая история

Если говорить про другие аналоги, то, к примеру, подойдет вариант с артикулом СТ230Р.7402.3708. Это вариант мощностью 5,2 кВт. Есть аналог из Белоруссии мощнее – 6,8 кВт (артикул 7402.3708). Есть вариант еще дешевле (АТЭ-1 9 172 780 (3,5кВт 24V)) – около 5 тысяч рублей. Есть аналог из Чехии, который, по отзывам является самым оптимальным в плане соотношения цены и качества, а также он имеет необходимую и достаточную для работы мощность. Конечно же, есть еще некоторые другие вариант, мы рассмотрели лишь самые популярные.

Для большей наглядности сведем все в таблицу:

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Внимание: В ряде случаев работе мешает накладка, защищающая глушитель, которую тоже придется снять. На иномарках под защитой двигателя может стоять дублирующая пластина из полимерного материала, так же подлежащая демонтажу

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт

Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра;
• открутить кронштейн, на котором крепится патрубок охлаждения.

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
• вытаскивается этот узел через верх.

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

В последующем время работ немного снижается за счет получения автовладельцем некоторого опыта. При необходимости может использоваться домкрат или ручные самодельные подъемники, например, как на нижнем фото. Это актуально, если потребуется снять переднее колесо со стороны пассажира.

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Функциональные особенности стартера

К сожалению, но срок службы устройства не отличается продолжительностью в сравнении с периодом эксплуатации силового агрегата. В среднем оно служит около 5 лет

Крайне важно уделять внимание диагностике прибора как на вновь приобретенном транспортном средстве, так и на автомобиле с солидным пробегом, поскольку эта мера поможет в дальнейшем значительно продлить его ресурс

Если же устройство полностью не функционирует, вполне возможно, что вышло из строя тяговое реле, либо сгорела обмотка на катушке. При пробуксовке муфты, стартер не запускает силовой агрегат, при этом его якорь вращается. Механические повреждения вала, износ подшипников и проблемы с замком зажигания приводят к тому, что даже после запуска мотора стартер по-прежнему продолжает работать.

Устройство пуска двигателя постоянно подвергается высоким нагрузкам, вследствие того, что ему приходится агрегатитровать с большим и тяжелым маховиком и вращать его, чтобы запустить поршневую часть, по этой причине не стоит пренебрегать проведением диагностики устройства и выполнением надлежащих правил его эксплуатации.

Необходимо точно определить причину некорректной работы стартера, поскольку не всегда получится запустить силовой агрегат подобным образом.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Рекомендации

Важно не допустить короткого замыкание или случайного замыкания других контактов, отличных от управляющей клеммы и лепесткового контакта. С учетом того, что доступ к стартеру обычно открывается снизу, нужно быть готовым к необходимости снятия штатной или дополнительной защиты На многих авто управляющая клемма имеет вид резьбового отвода (гайка накручивается на болт), при этом клемма типа «лепесток»

• Завершив процесс запуска мотора, отдельно следует проверять предохранители, так как они могут сгореть при условии допущенных ошибок;
• С учетом того, что тяговое использует напряжение 30-50А и выше, точки соединения могут прикипать.
• Владельцам старых авто, где коммутатор не контролирует подачу напряжения на катушку, нужно помнить, что при замыкании стартера катушка может выйти из строя;

Втягивающее реле

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

На рассматриваемое коммутирующее устройство возлагается ряд функций:

• соединение стартера с источником питания;
• зацепление и удержание бендикса с маховиком двигателя;
• отключение питания стартера после того, как мотор начнёт работать.

Принцип действия

Втягивающий механизм функционирует в таком порядке:

1. При повороте ключа в ЗЖ срабатывает дополнительное реле.
2. Питание от АКБ подаётся на катушку тягового реле.
3. Под действием магнитного поля якорь заходит внутрь обмотки.
4. Вилка стартера приводится в движение и выдвигает бендикс.
5. Звёздочка стартера зацепляется с маховиком силового агрегата.
6. Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Неисправности

Поскольку устройство втягивания работает каждый раз при запуске силового агрегата и подвергается высоким нагрузкам, оно постепенно изнашивается и выходит из строя. О неисправностях реле можно судить по характерным признакам:

• когда мотор запускается, стартер продолжает работать, издавая жужжащий звук;
• в момент запуска двигателя реле издаёт щелчок, но стартер не функционирует;
• при повороте ключа стартер крутится, но не зацепляется с маховиком.

Неполадки могут возникать по нескольким причинам:

• нарушение целостности корпуса реле;
• проблемы со втягивающей или удерживающей катушкой;
• подгорание контактов;
• ослабление пружины.

Все перечисленные неполадки проявляются в результате естественного износа, перегорания обмоток либо разрушения частей узла.

На автомобиле

Диагностику проводим мультиметром или «контролькой»:

1. Визуально оцениваем целостность проводки реле.
2. Проверяем работу реле, для чего поворачиваем ключ в замке зажигания и прислушиваемся к стартеру: если щелчка неслышно, реле считается неисправным.
3. Если есть характерный звук, но стартер не крутит, может быть подгорели контактные пятаки в самом реле. Для проверки снимаем фишку, которая идёт от ЗЖ и замыкаем между собой два резьбовых контакта. При таком соединении стартер будет запитываться минуя реле. Вращение стартера укажет на неполадки с элементом коммутации.
4. Подключаем мультиметр к «+» реле, т. е. на контакт, куда приходит питание с АКБ, а минус соединяем с массой. Включаем зажигание и, если напряжение оказывается ниже 12 В, то скорее всего, заряда батареи не хватает для запуска мотора, но достаточно для срабатывания реле.

Меры, предотвращающие преждевременный выход стартера из строя

Процесс выпресовки подшипника из стартера

• Нельзя поворачивать ключ зажигания в замке по часовой стрелке во время работы двигателя;
• Если в течение пяти секунд мотор не завелся, нужно отпустить ключ зажигания. Повторную попытку завести следует проводить не ранее, чем через десять секунд;
• Запрещено запускать двигатель на скорости путем прокручивания стартером. Увеличенная нагрузка на пусковой механизм быстро приведет устройство к выходу из строя;
• В морозную погоду рекомендуется пользоваться предпусковым подогревателем, моторное масло следует заливать соответствующее сезону;
• Если двигатель завелся, ключ зажигания следует отпустить – бендикс должен выйти из зацепления с маховиком.

Замена и установка стартера

• Инструменты, трещотка, головки;
• Ветошь, смазка;
• щетки, подшипник, втулки.

На основании результатов диагностики определяем время работы, способ ремонта: полная замена новым или частичный ремонт начинки. Выгоднее починить установленное пусковое устройство, так как новое стоит от 3.5 тыс. рублей, а ремонт 1.5 тыс.

• Чтобы снять пусковой механизм, устанавливаем машину на смотровую яму, блокируем задний ряд колес противооткатными башмаками;
• Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи, отключаем сигнализацию (Pandect X);
• Отвинчиваем силовые клеммы с пускового устройства;
• Выкручиваем верхнюю гайку — крепление пускового устройства;
• Далее домкратим (вывешиваем) переднюю часть, выкручиваем нижнее крепление. Снимаем ПУ со шлицов, извлекаем из моторного отсека;
• Проводим дефектовку, перебираем комплектующие, устанавливаем на штатное место.

Что делать с лишним проводом и откуда он вообще взялся

Тот самый провод, который теперь остался висеть в воздухе, отвечал за подачу напряжения на катушку в обход дополнительного сопротивления (вариатора) в момент пуска двигателя. Это сделано для того, чтобы искра при пуске была посильнее.

Помогите пожалуйста . впервый раз в жизни перебрал 406 двигатель. проблема поставил стартер там один провод стоит а второй не могу найти . подскажите что можно сделать .

Компьютерная программа делает то, что вы приказали ей сделать, а не то, что вы хотели, чтобы она сделала.

ГАЗ в истории, а ВАЗ в анекдотах.

Волговод настолько скуп и жаден, что даже экономит на спичках.

НЕ ХВАТАЕТ КОНЕЙ ?! ВЕДИ СЕБЯ СКРОМНЕЙ !

я в схеме ничего не понимаю. есть на стартере один толстый провод и все а на втягивающий не могу найти. лишних проводов ни где не висит.

я в схеме ничего не понимаю. есть на стартере один толстый провод и все а на втягивающий не могу найти. лишних проводов ни где не висит.

Компьютерная программа делает то, что вы приказали ей сделать, а не то, что вы хотели, чтобы она сделала.

ГАЗ в истории, а ВАЗ в анекдотах.

Волговод настолько скуп и жаден, что даже экономит на спичках.

НЕ ХВАТАЕТ КОНЕЙ ?! ВЕДИ СЕБЯ СКРОМНЕЙ !

я смотрел по жгуту проводов ни чего лишнего не торчит. что можно еще придумать или откуда присоединить провод.

я смотрел по жгуту проводов ни чего лишнего не торчит. что можно еще придумать или откуда присоединить провод.

Компьютерная программа делает то, что вы приказали ей сделать, а не то, что вы хотели, чтобы она сделала.

ГАЗ в истории, а ВАЗ в анекдотах.

Волговод настолько скуп и жаден, что даже экономит на спичках.

НЕ ХВАТАЕТ КОНЕЙ ?! ВЕДИ СЕБЯ СКРОМНЕЙ !

Компьютерная программа делает то, что вы приказали ей сделать, а не то, что вы хотели, чтобы она сделала.

ГАЗ в истории, а ВАЗ в анекдотах.

Волговод настолько скуп и жаден, что даже экономит на спичках.

НЕ ХВАТАЕТ КОНЕЙ ?! ВЕДИ СЕБЯ СКРОМНЕЙ !

я смотрел по жгуту проводов ни чего лишнего не торчит. что можно еще придумать или откуда присоединить провод.

Раньше же он был, значит ты его куда то прикрутил не туда. Еще Ломоносов в свое время доказал, что в природе ничего не исчезает вникуда и ничего не появляется ниоткуда. Ищи. И никаких новых проводов не тяни, иначе что нибудь обязательно спалиш.

Раньше же он был, значит ты его куда то прикрутил не туда. Еще Ломоносов в свое время доказал, что в природе ничего не исчезает вникуда и ничего не появляется ниоткуда. Ищи. И никаких новых проводов не тяни, иначе что нибудь обязательно спалиш.

Компьютерная программа делает то, что вы приказали ей сделать, а не то, что вы хотели, чтобы она сделала.

ГАЗ в истории, а ВАЗ в анекдотах.

Волговод настолько скуп и жаден, что даже экономит на спичках.

НЕ ХВАТАЕТ КОНЕЙ ?! ВЕДИ СЕБЯ СКРОМНЕЙ !

я смотрел по жгуту проводов ни чего лишнего не торчит. что можно еще придумать или откуда присоединить провод.

radioded прав. Если этот провод попал на массу, неприятности гарантированы. Совет на будущее. При разборке электрического на каждый провод бирку с номером и подробное описание, как вернуть на место. Бирка: полоска бумаги и скотч. ЗЫ. Схему изучить советую. Хуже не будет.

PS Кстати а какая волга .

Компьютерная программа делает то, что вы приказали ей сделать, а не то, что вы хотели, чтобы она сделала.

ГАЗ в истории, а ВАЗ в анекдотах.

Волговод настолько скуп и жаден, что даже экономит на спичках.

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

У автомобилей с мотором ЗМЗ 402 другой подкапотный пучок электропроводки, и на ДВС нет многих датчиков, тех, что установлены на 406-ом движке.
