Проверка и замена регулятора холостого хода ЗМЗ-406

На двигателе ЗМЗ-4062 нет привычной, как в карбюраторе, системы холостого хода. Функцию каналов и жиклера холостого хода выполняет микропроцессорный блок управления с помощью форсунок топливоподачи и регулятора добавочного воздуха.

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Неисправный регулятор заменяем.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Еще с самой установки змз 406 меня беспокоил повышенный ХХ, было около 1050-1100. Где-то был небольшой подсос, но где именно обнаружить так и не получилось. Грешил на РХХ, брал у знакомого разборщика заведомо исправный, ХХ немного упал, но не до табличных 900 об/мин. Никто толком ничего посоветовать не мог, в итоге психанул и развинтил регулятор на молекулы

1. Выкручиваем три винтика сзади, где разъем подключения

2. Тянем за разъем и круговыми движениями вынимаем заднюю пластиковую крышку с обмоткой, она держалась винтами теперь просто плотно вставлена

3. Видим пластину в виде незамкнутого кольца с отверстиями, к которой и крепилась винтами задняя крышка, она ходит в специальном пазу свободно вращаясь в любом направлении.

6. Вставил обратно пластину и щетки, вращением задней крышки за разъем отрегулировал положение заслонки так, чтобы просвета, если смотреть куда одевается патрубок на дроссель) практически не было (изначально был около 2 мм).

7. Подключил — работает! Обороты 920!

8. Снял, затянул все винты, поставил обратно — работает!

Это было спустя месяц после установки, запись выкладываю только сейчас, т.к. сразу будет еще одна запись о новом РХХ.

После этого отъездил без проблем пол года, пока не прогорел впускной клапан на 4 цилиндре и не пришлось делать голову, попутно найдя место подсоса.

Среди множества агрегатов, относящихся к транспорту, отдельного упоминания стоит регулятор холостого хода. Аппарат обеспечивает:

• выравнивание числа оборотов при работе двигателя без нагрузки;
• исключение колебаний давления поступающего в мотор окислителя при резких рывках дросселя;
• управление наполнением кислородом смеси на холостых оборотах;
• контролирует силу потока воздуха при прогреве двигателя на автозапуске.

Для российских инжекторных моторов серий ЗМЗ 4213, 405, 406, 409, устанавливаемых в автомобили УАЗ и ГАЗ, используется РХХ-60.

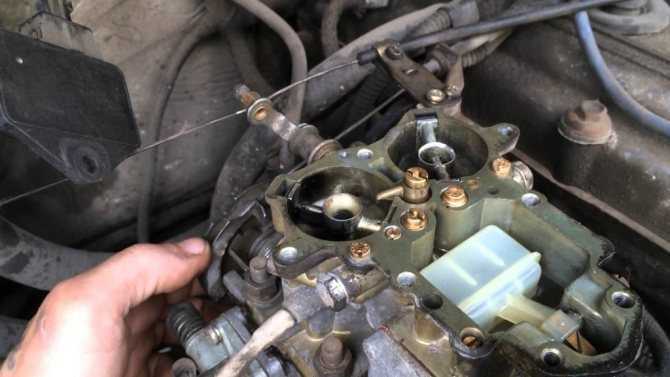

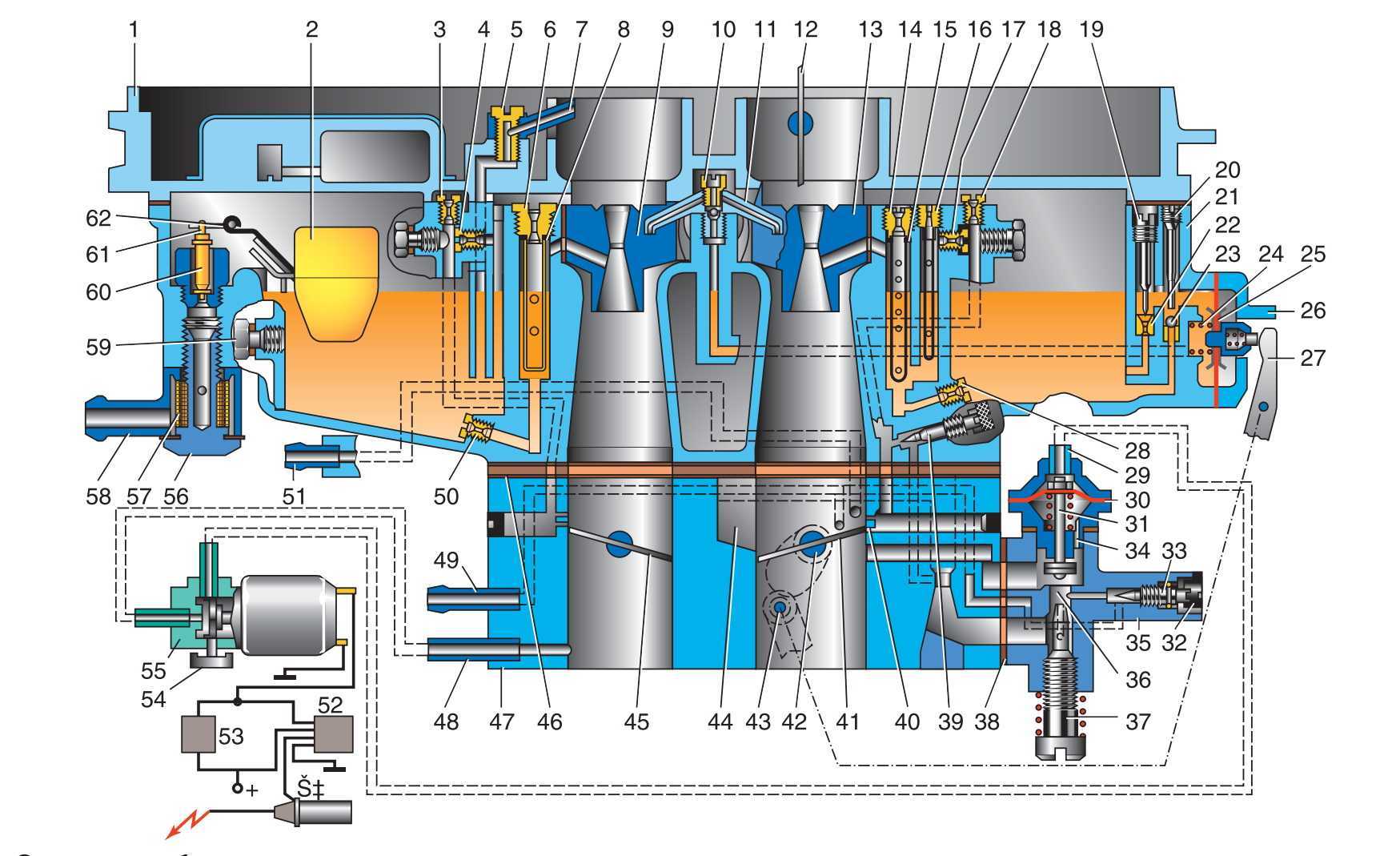

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

1. Карбюратор разбирается.
2. Прокладка снимается.
3. Выворачивается этот регулировочный винт.
4. Вынимается поплавок.
5. Снимается клапан.

Клапан отсекателя топлива нуждается в доработке

Тюнинг клапана подразумевает наличие нескольких отверстий

Смысл в том, что в этом случае горючее будет истекать через эти отверстия, а не сквозь основное, куда вставляется сама игла.

Проблема с закусыванием заслонки второй камеры — тоже распространённая поломка К-151. Путём доработки этот момент легко устраняется. Происходит всё из-за пружины, которая постоянно тянет вал в сторону рычага.

Пружина заслонки второй камеры постоянно тянет вал в сторону

Тюнинг проводится следующим образом:

1. На приводе ускорительного насоса сверлится отверстие.

Высверлить отверстие на приводе ускорительного насоса

Отверстие на кронштейне также высверливается

Гайка привода насоса откручивается

Рычаг привода насоса снимается

Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

Двигатели ЗМЗ 406 на Газель

Движок ЗМЗ 406 в первый раз был установлен на автомобиль «Волга» в 1994 году в качестве опытнейшего экземпляра, а разработан еще ранее. С того времени у мотора было огромное количество разных модификаций, он зарекомендовал себя как надежный агрегат, владеющий хорошими техническими чертами. 1-ые «Газели», которые пошли в серию с такого же 1994 года, сначала оснащались отлично испытанным мотором ЗМЗ 402.

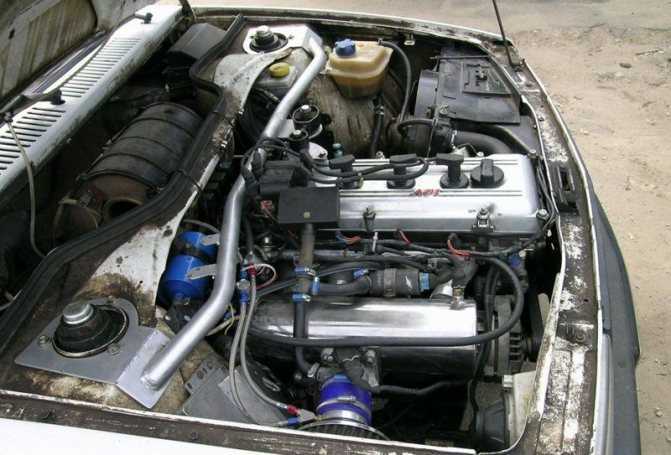

Так смотрится установленный на Газель движок ЗМЗ 406

Но карбюраторный ДВС для полуторатонного грузовика все таки был слабоват, и была у него еще одна неудача – 402-ой много расходовал горючего, в особенности под нагрузкой. Потому авто ГАЗ 3302 с 1997 года стали комплектовать карбюраторным движком ЗМЗ 4063 объемом 2,3 литра и мощностью 110 л. с.

Неисправности и их устранение

Обмерзание корпуса экономайзера

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» – тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Правка фланца

При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.

Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:

1. Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
2. Кладем плоскость поплавковой камеры на ровную поверхность.
3. Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.

Полезное видео

Подробнее о способе правке фланца рекомендуем посмотреть интересное видео:

Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

• Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
• Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером .

Двигатели УМЗ эпоха 92х92

Из всех устанавливаемых ныне на «Газели» двигателей у ульяновского УМЗ421 самая длинная жизнь. В его основе мотор «Волги» ГАЗ М-21, которую поставили на конвейер еще в 1956 году. Конечно, за это время его несколько раз модернизировали, но до сих пор неизменными остались межцилиндровые расстояния у блока, диаметры коренных и шатунных шеек. А по большому счету: шатуны, распределительный и коленчатый вал, поддон масляного картера, да и внешне блок не спутать ни с одним другим мотором. А начиналось все в конце 60-х, начале 70-х с выпуска «буханок» и «головастиков» УАЗ-451 и УАЗ-452, а также вездеходов УАЗ-469, первоначально на них устанавливали в чистом виде волговский мотор. У них от нагрузок, связанных с ездой по бездорожью, а также от немалой массы коробки передач и раздатки, собранных воедино, трескался и разлетался пополам картер маховика. Концентраторами напряжений служили несколько вентиляционных отверстий, а как модернизировать картер, подсмотрели на двигателе ЗМЗ-24. Одновременно вместо фильтров грубой и тонкой очистки масла, («кастрюля» с картонным сменным элементом соединялась с блоком часто рвущимися шлангами), поставили полнопоточный масляный фильтр от «Жигулей». Это сразу увеличило ресурс двигателя, и такое решение оказалось более удачным, чем даже на ЗМЗ-24, хотя дальнейшую модернизацию вели с оглядкой именно на Заволжский моторный завод. Тогда они еще не были конкурентами. Изменили коленвал — коренные вкладыши стали одинаковой ширины, а их крышки — чугунными, с юбок поршней убрали термокомпенсационную прорезь, ввели закрытую систему вентиляции картера, сделали «круглыми» в сечении коллекторы. Следующая модернизация произошла в конце 80-х, в начале 90-х мотор получил обозначение УМЗ-417. К этому времени в Заволжье перешли на производство двигателей ЗМЗ-402, и головка блока ЗМЗ-24 досталась ульяновцам, появилась возможность поставить двухкамерные карбюраторы, увеличилась мощность. Установили масляный насос повышенной производительности, с большим диаметром шестерен — на всех режимах стало стабильнее давление масла. Благодаря этому «продвинутые» ремонтники перестали подсовывать гайку под пружину редукционного клапана, мотор оказался менее чувствителен к износу в сопряжениях валов.

Все это время на ульяновский моторный передавали несколько устаревшие конструкторские решения и технологии ЗМЗ, и он отставал в модернизации. Но на двигателе УМЗ-417 ульяновские конструкторы все же обогнали коллег-наставников, учитывая низкое качество наших РТИ, они вынесли передний сальник коленчатого вала на внешнюю сторону крышки.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;

Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Выгибается цинковый основной корпус в нижней части. Между ним и корпусом дроссельных заслонок возникает щель, через которую идет подсос воздуха. Двигатель в этом случае на холостых оборотах работает неустойчиво, и карбюратор плохо поддается регулировке;
Не держит запорный клапан (игла) в поплавковой камере. Много шло брака в клапанах. Если игла не держит, резко увеличивается расход топлива. В некоторых случаях при переливе бензина в камере двигатель не заводится, а бензин из карбюратора течет ручьем.

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

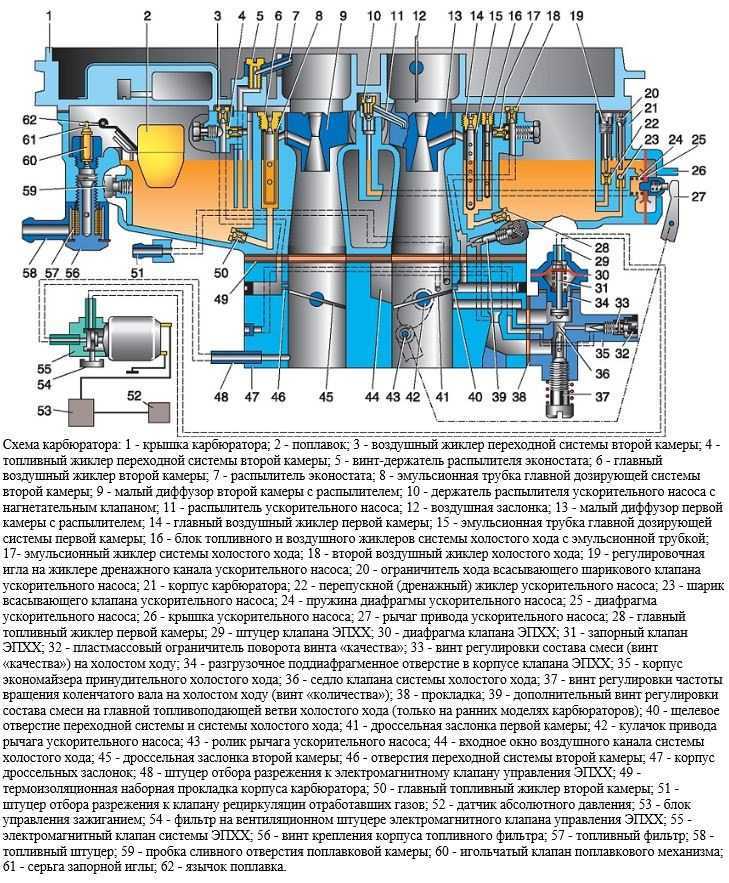

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

1. К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
2. К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.

Модель К-151 Д включает дополнительные распылители ускорительного насоса

ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524.10 – это известный всем карбюратор газель. Марка автомобилей – “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования – 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

С моторами 4061 и 4063 произведена обратная модернизация:

• снижена мощность и крутящий момент;
• обороты ХХ стали 750 мин -1 вместо 800 мин -1 ;
• максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Проблемы и распространенные неисправности

Силовые агрегаты серии 409 имеют ресурс до капитального ремонта в пределах 200-300 тыс. км (зависит от условий эксплуатации). Однако возникают ситуации, при которых мотор не заводится или работает некорректно. Причиной поломки является преждевременный износ деталей или неправильная эксплуатация силового агрегата и автомобиля. Владелец в силах исправить только механические поломки, для определения неисправных электронных компонентов требуется диагностическое оборудование.

Мотор не заводится

Причиной отсутствия вспышек в цилиндрах является падение давления в топливной магистрали, поломка компонентов системы зажигания или неисправность контроллера. Проверка выполняется диагностическим сканером, при отсутствии оборудования возможно только проконтролировать подачу бензина насосом и визуально оценить состояние свечей. Следует учитывать, что насос может подавать бензин к рампе, но давление в магистрали недостаточное для распыления горючего через форсунки.

Падение мощности мотора

При внезапном снижении мощности силового агрегата (не связанном с повышенной загрузкой машины) следует проверить:

• состояние воздушного фильтра;
• работоспособность дроссельного узла и сопутствующих датчиков (диагностическим прибором);
• нет ли перебоев в работе системы зажигания и подачи топлива (на панели приборов включится значок Check Engine);
• не прогорают ли прокладки под головкой блока цилиндров;
• не падает ли степень сжатия из-за износа поршневых колец или гильз.

Двигатель внезапно глохнет или работает нестабильно

Внезапные остановки мотора указывают на засорение или поломку форсунок. На машинах сборки до 2008 г. использовался датчик холостого хода. В таких автомобилях при поломке или некорректной работе устройства мотор может самопроизвольно выключаться. После 2008 г. от датчика отказались, холостой ход обеспечивается электронным блоком управления.

Низкое давление в масляной магистрали

Причины падения давления масла в двигателях ЗМЗ 409:

1. Ошибочный выбор смазывающего вещества, залитого в картер двигателя.
2. Попадание в картер бензина из-за повышенной производительности форсунок или поломки свечи зажигания в одном или нескольких цилиндрах. Дефект может возникнуть и при пробое прокладки под головкой, охлаждающая жидкость попадает в картер и снижает эффективность работы системы смазки.
3. Проблемы с масляным насосом или редукционным клапаном.
4. Поломка клапана в масляном фильтре.
5. Появление вмятины на поддоне картера, что приводит к затрудненной подаче масла к приемной трубке помпы.
6. Износ коренных и шатунных шеек.
7. Засорение масляных каналов отложениями, которые приводят к падению пропускной способности системы смазки.

Стук коленвальных подшипников

При износе вкладышей опор коленчатого вала появляется звонкий металлический стук, частота увеличивается по мере наращивания оборотов. Одновременно на панели приборов может мигать или гореть лампа аварийно низкого давления масла. Дальнейшая эксплуатация двигателя запрещена, поскольку возможно необратимое разрушение блока цилиндров (например, из-за обрыва шатуна).

Стук из блока поршней

Стук из блока цилиндров, прослушиваемый на холостом ходу или под нагрузкой, указывает на увеличение зазора между поршнем и гильзой из-за износа трущихся поверхностей. Дальнейшая эксплуатация мотора приводит к интенсивному износу и повышенному расходу масла и топлива. Возможно разрушение колец и перемычек между канавками на поршнях, попавшие в картер обломки вызывают повреждение коренных опор и шеек коленчатого вала.

Вибрация мотора

Повышенные вибрации мотора являются следствием разрушения опор. Элементы кривошипно-шатунного механизма проходят балансировку в заводских условиях, самопроизвольного нарушения баланса при эксплуатации невозможно. Подергивания двигателя могут возникнуть из-за перебоев в системах подачи топлива и зажигания (сопровождаются миганием или включением лампы Check Engine).

Перегрев двигателя

Повышение температуры двигателя происходит в результате течи охлаждающей жидкости через поврежденные патрубки или в зазор между головкой блока цилиндров и прокладкой. Дефект возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу или поле. Возможен рост температуры при некорректной работе вискомуфты вентилятора или длительном движении с малой скоростью на повышенных оборотах.

Перегрев двигателя возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу.

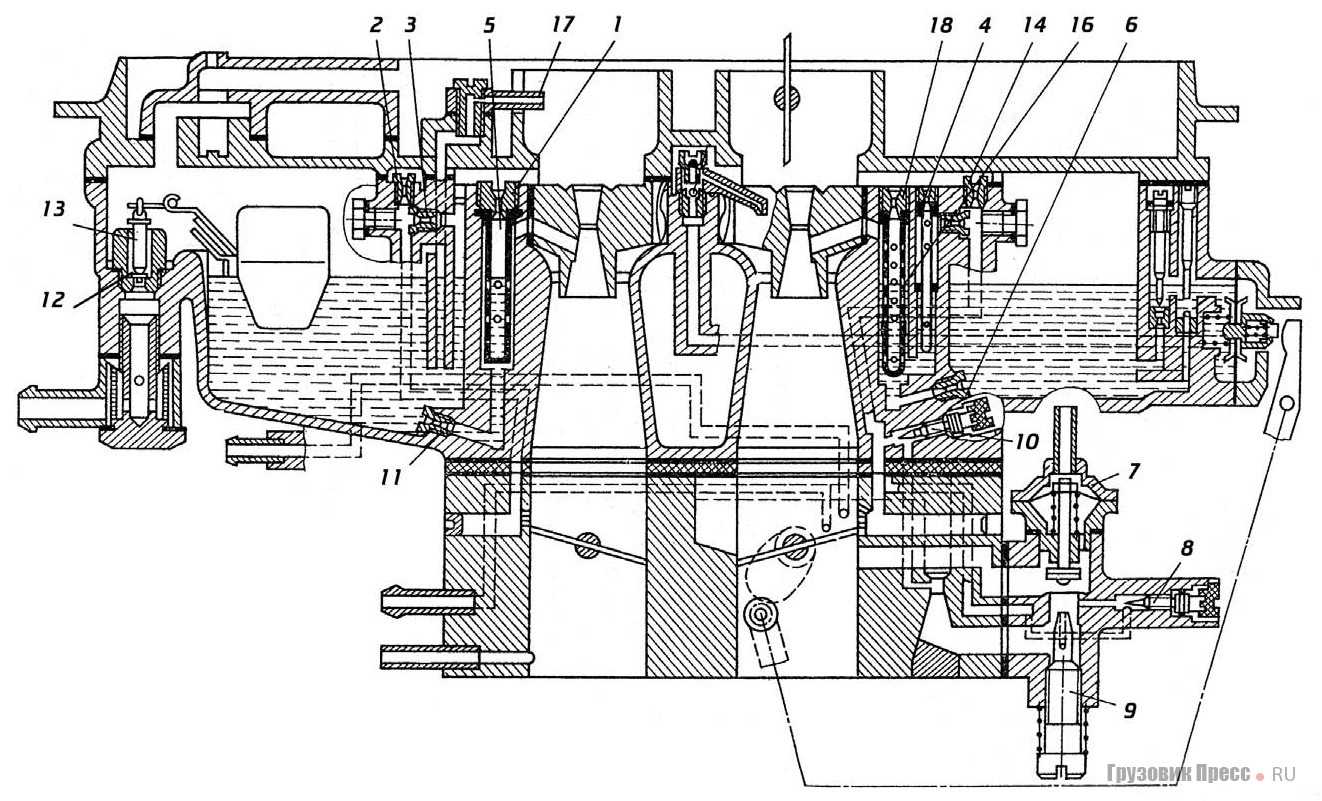

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

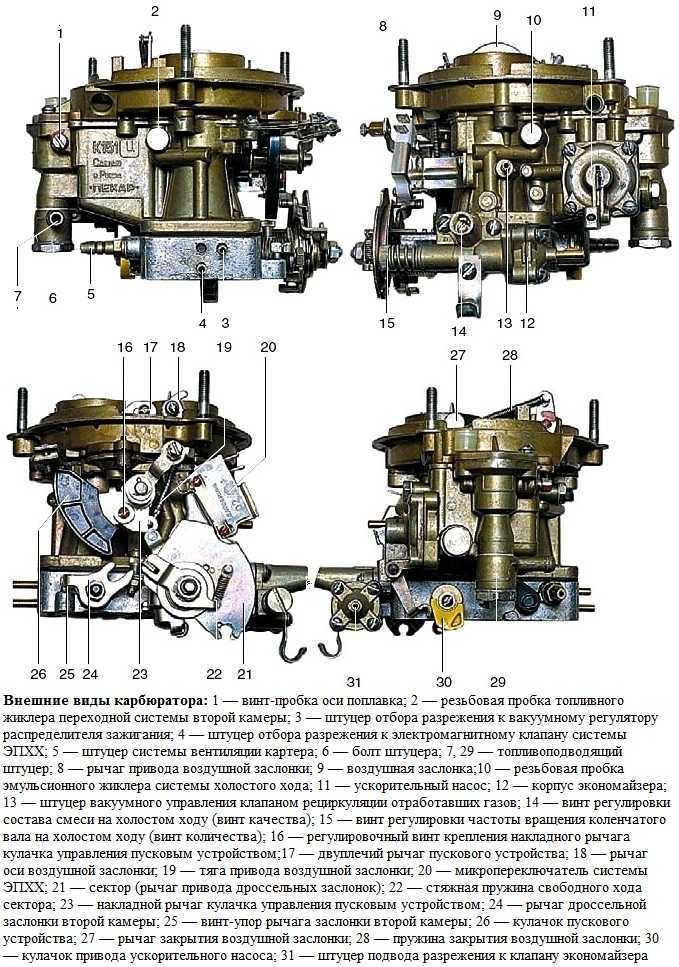

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

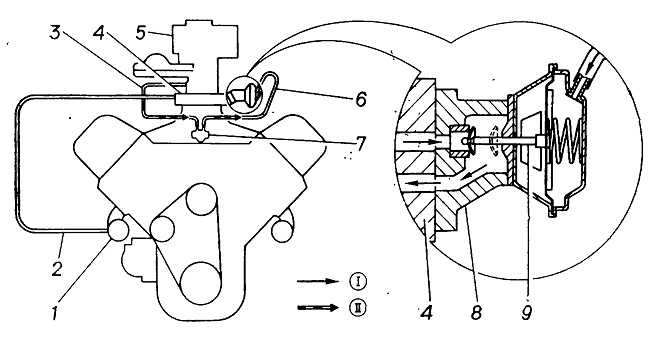

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Неисправность — Код

Режим начала диагностики (работоспособность самодиагностики) 12

Низкий уровень сигнала с датчика массового расхода воздуха 13

Высокий уровень сигнала с датчика массового расхода воздуха 14

Низкий уровень сигнала с датчика температуры воздуха (короткое замыкание) 17

Высокий уровень сигнала с датчика температуры воздуха (обрыв в цепи) 18

Низкий уровень сигнала с датчика охлаждающей жидкости (короткое замыкание в цепи) 21

Высокий уровень сигнала с датчика охлаждающей жидкости (обрыв, плохой контакт в цепи) 22

Низкий уровень сигнала с датчика положения дроссельной заслонки (короткое замыкание в цепи) 23

Высокий уровень сигнала с датчика положения дроссельной заслонки (обрыв, плохой контакт в цепи) 24

Низкое напряжение бортовой сети автомобиля (менее 10 В) 25

Высокое напряжение бортовой сети автомобиля (более 18 В) 26

Низкий уровень сигнала с корректора (потенциометра) СО 31

Высокий уровень сигнала с корректора (потенциометра) СО 32

Неисправность в цепи датчика детонации 41

Неисправность блока управления 51

Неисправность блока управления 52

Неисправность датчика положения коленчатого вала (синхронизации) 53

Неисправность датчика положения распределительного вала 54

Неисправность блока управления 61

Неисправность оперативной памяти (ОЗУ. RAM) блока управления 62

Неисправность постоянной памяти (ПЗУ, ROM) блока управления 63

Неисправность при чтении энергонезависимой памяти блока 64

Неисправность при записи в энергонезависимую память 65

Низкая частота вращения коленчатого вала на холостом ходу 71

Высокая частота вращения коленчатого вала на холостом ходу 72

Максимальное смещение УОЗ* при регулировании по детонации в 1-м цилиндре 81

Максимальное смещение УОЗ* при регулировании по детонации во 2-м цилиндре 82

Максимальное смещение УОЗ* при регулировании по детонации в 3-м цилиндре 83

Максимальное смещение УОЗ* при регулировании по детонации в 4-м цилиндре 84

Неисправность в цепи зажигания 1-го цилиндра 91

Неисправность в цепи зажигания 2-го цилиндра 92

Неисправность в цепи зажигания 3-го цилиндра 93

Неисправность в цепи зажигания 4-го цилиндра 94

Неисправность форсунки 1 -го цилиндра (короткое замыкание в цепи) 131

Неисправность форсунки 1-го цилиндра (обрыв в цепи) 132

Неисправность форсунки 1-го цилиндра (короткое замыкание на корпус) 133

Неисправность форсунки 2-го цилиндра (короткое замыкание в цепи) 134

Неисправность форсунки 2-го цилиндра (обрыв в цепи) 135

Неисправность форсунки 2-го цилиндра (короткое замыкание на корпус) 136

Неисправность форсунки 3-го цилиндра (короткое замыкание в цепи) 137

Неисправность форсунки 3-го цилиндра (обрыв в цепи) 138

Неисправность форсунки 3-го цилиндра (короткое замыкание на корпус) 139

Неисправность форсунки 4-го цилиндра (короткое замыкание в цепи) 141

Неисправность форсунки 4-го цилиндра (обрыв в цепи) 142

Неисправность форсунки 4-го цилиндра (короткое замыкание на корпус) 143

Неисправность обмотки 1 РДВ** (короткое замыкание в цепи) 161

Неисправность обмотки 1 РДВ** (обрыв) 162

Неисправность обмотки 1 РДВ** (короткое замыкание на корпус) 163

Неисправность обмотки 2 РДВ“ (короткое замыкание в цепи) 164

Неисправность обмотки 2 РДВ** (обрыв) 165

Неисправность обмотки 2 РДВ** (короткое замыкание на корпус) 166

Неисправность цепи реле топливного насоса (короткое замыкание в цепи) 167

Неисправность цепи реле топливного насоса (обрыв) 168

Неисправность цепи реле бензонасоса (короткое замыкание на корпус) 169

Неисправность цепи разгрузочного реле (короткое замыкание в цепи)*** 177

Неисправность цепи разгрузочного реле (обрыв)*** 178

Неисправность цепи разгрузочного реле (короткое замыкание на корпус)*** 179

Короткое замыкание в цепи лампы сигнализатора*** 181

Обрыв цепи лампы сигнализатора*** 182

Короткое замыкание на корпус в цепи лампы сигнализатора*** 183

 * УОЗ — угол опережения зажигания.

** РДВ — регулятор дополнительного воздуха.
