Ходовая часть автомобиля шевроле нивы

Ремонт задней подвески на Шевроле Нива

«Машину я покупал в автосалоне, новую. Хлопот у меня с ней не было, только лишь заливал бензин и ездил по деревенским дорогам. Удивительно, но подвеска у меня прожила долгую и насыщенную жизнь и стучать начала только после пробега в 130 тысяч километров. Окончательный конец ей пришел тогда, когда на одометре показывало 150 тысяч километров. Дальше уже тянуть нельзя, нужно ремонтировать.

Восстанавливать всю подвеску за раз я не смог, денег на это не было, начал с задней части.

Заехал в сервис, там мне сделали диагностику, написали на бумажку названия всех запчастей, с ней я и пошел в автомагазин. Тратиться на дорогие детали совсем не хотелось, но и слишком дешевые приобретать не собирался, нужно же, чтобы подвеска была после ремонта такой же живучей, как и раньше. Купил я реактивные штанги, масло для коробки передач, задний сальник редуктора, задний амортизатор.

Купил, приехал со всем этим в гараж и закрылся там на полдня, делал ремонт. Нельзя сказать, что для меня все это было впервой, кое-какой опыт есть, но раньше я всегда выступал в роли помощника при ремонте, а сейчас все приходится делать самому, в том числе и принимать какие-то решения. Несколько раз ошибся, потом пришлось заново переделывать, но все же замена данных элементов прошла успешно. Болты тяжело было открутить, но у меня есть разного вида ключи, да и жидкость WD-40 всегда под рукой, она реально помогает в подобных ситуациях.

Задняя ходовая отремонтирована, теперь вопрос — делать ли сход-развал, если ремонт передней подвески предстоит только через несколько недель. Потом в любом случае придется настраивать развал-схождение, но сейчас, надо ли? Подумал и решил, что лишних денег у меня опять-таки нет, поэтому пока что ничего настраивать и регулировать не буду, поезжу так как есть, а уже потом, когда подвеска будет отремонтирована как спереди, так и сзади, поеду в сервис. Всего на заднюю часть ходовой я потратил около 4 тысяч рублей, это приемлемая для меня цена».

Регулировка зазора ступичных подшипников

Ступичный подшипник

Если зазор в ступичных подшипниках передних колес увеличен, на определенных скоростях вы ощутите вибрацию на руле. Шины из-за этого будут изнашиваться неравномерно (образуются пятна), а ресурс подшипников сократится. Уменьшить их ресурс может и полное отсутствие зазора, вызывающее тугое вращение ступицы. Зазор в ступичных подшипниках передних колес Шевроле Нивы не должен превышать 0,15 мм. Для регулирования передних подшипников используйте ключ баллонный для колес, ключ на 27 и молоток.

Попробуйте покачать в вертикальной плоскости подвешенное колесо. При ощущении люфта придется отрегулировать зазор. Также попросите помощника нажать на тормоз и подержать педаль, а вы снова покачайте колесо вертикально. Если люфт пропал, зазор в подшипниках определенно присутствует.

Демонтируйте декоративный колпак и открутите контргайку ступицы. Держа ее воротком от проворачивания, открутите гайку. В процессе регулирования ступицы при ремонте ходовой Нивы рекомендуется установить новые ступичные гайки, так как старые гайки могут даже после регулировки занять старое положение, а вы не законтрите ее с достаточной надежностью. В крайнем случае можете взять гайку б/у с другого авто.

Накрутите и затяните ступичную гайку крутящим моментом 19,6 Н·м, проворачивая ступицу на 90 градусов в двух направлениях 2-3 раза. Это обеспечит самоустановку подшипников. Ослабьте гайку для регулировки и вновь затяните ее с моментом 6,8 Н·м, а потом отверните ее на 25 градусов.

Замните буртик гайки в два паза на цапфе наружного шарнира привода, застопорив таким образом ступичную гайку. Установите демонтированные запчасти в обратном порядке.

После того, как отрегулирует зазор в подшипниках Шевроле Нивы, убедитесь в том, что колесо легко вращается. Финальную проверку регулировки нужно оценить по степени нагрева ступиц после преодоления одного километра без торможения.

Задняя подвеска ремонт и «тюнинх»

Задняя подвеска. На а/м за 10 месяцев было пройдено 20 тыс

км, за это время помимо всего прочего четыре раза проводились манипуляции с задними тягами, мать их… Впервые обратил внимание что там что-то не так после покатушек у клуба Леший. В принципе, я мирился вибрацией с момента покупки а/м ( ну вроде все пишут что она есть, а какая ведь текстом и на словах не передашь.), но тут шибко затрясло при разгонах

Осмотр на подъемнике показал, что прыжки по лесным дорогам не прошли даром: оторвало ухо у одной короткой тяги, а на второй эти уши растянуло, ну и в хлам разбило салентблоки длинных продольных тяг. Поскольку концепция ремонта — это минимальные затраты, заменил салентблоки в длинных тягах и поставил с новыми салентблоками короткие тяги, которые подогнали. Выехал и сразу ощутил огромную разницу с тем, что было даже до поломки. Но как итог повседневной эксплуатации — каждые 5 тыс менял салентблоки, один раз — тяги в сборе, пришлось купить новые, но разваливались салентблоки все равно через 5 тыс ( в среднем один раз в полтора-два месяца ). Поскольку к концу зимы повседневная эксплуатация а/м закончилась начал усиленно курить форумы — как борются с это проблемой. Внедрение салентблоков от 2108 показалось наиболее удачным решением и были изготовлены новые стальные втулки под них, с учетом того, что труба тяг тоже будет другая — потолще. Данная конструкция, вкупе с А-образным рычагом, в итоге была лично опробована на двух машинах приятелей, коротких Нивах. Одна из машин, «боеая» на 31 колесах, показала, что при хорошей артикуляции, эти саленты прожимаются до упора. Мысль пошла дальше, и как итог — на Шевик встали тяги: со стороны моста с восьмым салентблоком, а на кузове опоры от передних рычагов уаза, которые позволяют рычагу вертется вокруг своей оси сколь угодно, а продольные нагрузки воспринимают с запасом, ну и конечно А -образный рычаг, тоже на салентблоках. Как в эксплуатации это все себя поведет — жизнь покажет.

Задняя подвеска автомобиля Шевроле-Нива

Устройство задней подвески показано на рис. 4-12.

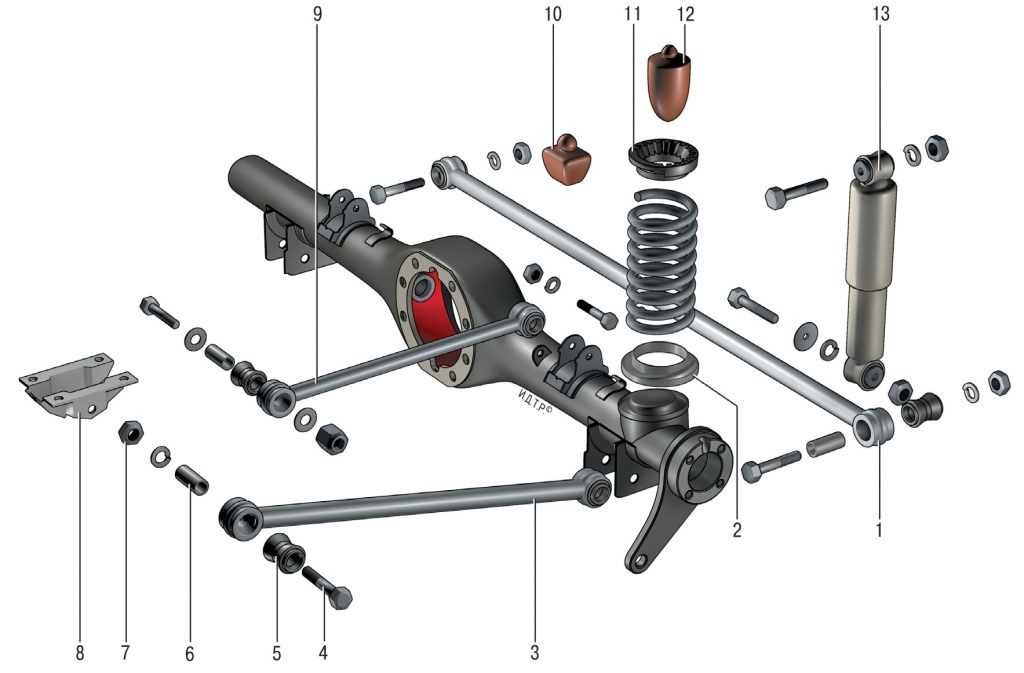

Рис. 4-12. Детали задней подвески:

1 – поперечная штанга;

2 – нижняя чашка пружины;

3 – нижняя продольная штанга;

4 – болт крепления нижней штанги;

5 – резиновая втулка шарнира;

6 – распорная втулка;

7 – гайка;

8 – кронштейн;

9 – верхняя продольная штанга;

10 – дополнительный буфер хода сжатия;

11 – верхняя прокладка пружины;

12 – буфер хода сжатия;

13 – задний амортизатор.

Снятие и установка подвески

Снятие. Поднимите заднюю часть автомобиля и установите ее на подставки. Снимите задние колеса.

Отсоедините карданный вал от фланца ведущей шестерни главной передачи.

Отсоедините шланг гидропривода тормозов от стальной трубки, установленной на мосту, и примите меры, предотвращающие утечку жидкости из системы тормозов.

Отсоедините от кузова кронштейны заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса. Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов. Отсоедините нижние концы амортизаторов 13.

Поставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные 3 и 9 и поперечную 1 штанги от кронштейнов на кузове, опустите домкрат и снимите мост.

Отсоедините продольные и поперечную штанги от кронштейнов на балке моста.

Установка задней подвески проводится в последовательности, обратной снятию. При этом устанавливайте на подвеске пружины того же класса, что и на передней подвеске. В исключительных случаях, если на передней подвеске стоят пружины класса «А», а для задней подвески таких пружин нет, допускается установка пружин класса «В». Если в передней подвеске установлены пружины класса «В», то в задней подвеске устанавливаются пружины только класса «В».

Чтобы исключить повреждение и чрезмерное затягивание упругих втулок штанг 8 и 9 (рис.4-13), амортизаторов 7, затяжку болтов и гаек производите в положении центра колес при конструктивной нагрузке 2205 Н (225 кгс).

Рис. 4-13. Схема установки задней подвески:

1 – дополнительный буфер сжатия;

2 – верхняя прокладка пружины;

3 – пружина;

4 – буфер хода сжатия;

5 – поперечная штанга;

6 – балка заднего моста;

7 – задний амортизатор;

8 – верхняя продольная штанга;

9 – нижняя продольная штанга.

Проверка технического состояния

Перед проверкой все детали тщательно промойте.

Резиновые детали, втулки и защитные покрытия при мойке предохраняйте от растворителей.

Пружины. Проверьте упругую характеристику пружины по контрольным точкам

На заднюю подвеску устанавливайте пружины того же класса, какой установлен на передней подвеске. В исключительных случаях, когда на передней подвеске установлены пружины класса «А», а для задней подвески пружин такого класса нет, то допускается установка на задней подвеске пружин класса «В». Но не допускается установка на заднюю подвеску пружин класса «А», если на передней подвеске установлены пружины класса «В».

Проверьте, нет ли деформации пружины. Если упругость пружины не соответствует данным рис. 4-14 или деформации могут стать причиной нарушения работоспособности пружины, замените ее.

Проверьте состояние резиновых опорных прокладок пружин; в случае необходимости – замените их новыми.

Штанги. Проверьте:

·не деформированы ли штанги; если возможно, выправьте их;

·нет ли трещин на кронштейнах балки заднего моста и кузова; при обнаружении трещин – отремонтируйте кронштейны;

·состояние упругих втулок шарниров штанг; при необходимости замените их новыми, пользуясь комплектом приспособлений 67.7820.9517.

Пошаговая инструкция «Как заменить подшипник полуоси на Ниве Шевроле»

Замена подшипника полуоси Шевроле Нива с АБС и без АБС кардинально не отличается. Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.

Совет:

Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. При демонтаже полуоси потребуется приложить не малое усилие, чтобы вытащить её, поэтому закрепляйте авто надежно, устанавливайте упоры.

Демонтаж узла из моста и снятие подшипника

1. С неисправной стороны откручиваем и снимаем заднее колесо.
2. Далее откручиваем болты крепления тормозного барабана, чтобы демонтировать его.

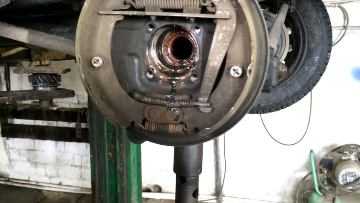

1. Сразу же можно проверить люфт подшипникового узла, перемещая полуось в осевом направлении.
2. Теперь выкручиваем четыре болта крепления полуоси ключом на 17.

1. Перед тем как начать вынимать ось, подставьте упор под задний мост, чтобы он не провисал, иначе будет вытекать трансмиссионное масло из редуктора.

1. На фото показан способ выпрессовки детали. Установите две пластины или широкие ключи под фланец. Начните равномерно закручивать в специальные отверстия два болта (М12 или М10), тем самым усилие будет передаваться на тыльную часть фланца.
2. Постепенно подшипник сойдет с посадки, после чего ось свободно вынется.

Внимание:

После изъятия вала, проверьте состояние уплотнения, при горизонтальном положении моста масло не должно вытекать.

1. Теперь зажимаем ось в тиски, для спрессовки запорной шайбы. Для начала попробуйте демонтировать стопорный элемент зубилом и молотком. В некоторых ситуациях снятие таким способом не возможно из-за прикипания деталей.

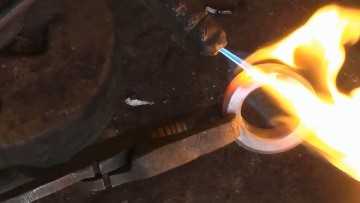

1. Если элемент не поддаётся демонтажу, пробуем нагреть и снова сбить его зубилом.
2. Другой способ: разрезаем болгаркой с маленьким диском.

1. Так же можно разрезать, а потом расколоть наружную обойму. Затем двумя молотками выбить шайбу, как показано на фото, после чего снять зубилом внутреннюю обойму шарикоподшипника с сепаратором.

Внимание:

При демонтаже шайбы старайтесь не повредить посадочную поверхность вала.

Съемник для снятия полуоси:

Как снять полуось с прикипевшим подшипником:

Устанавливаем задний подшипник полуоси Нива Шевроле, сальник и запорную шайбу

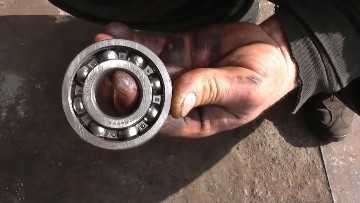

Перед тем как поставить новый подшипник полуоси Нива Шевроле (номер 62208.2RS) проверьте вал на дефекты, уберите грязь с коррозией. Так же следует осмотреть саму ось, на наличие трещин, деформации, коррозии, повреждений. Теперь приступаем к замене.

Совет:

Перед установкой нового заднего подшипника, аккуратно вскройте уплотнение, далее проверьте количество смазки. Желательно добавить 5-10 грамм дополнительно (например Литол).

1. Поставьте изделие на жесткую поверхность (бетон или стальная плита). Сначала наденьте крепление (которое с четырьмя отверстиями), потом наживите подшипник, а сверху наденьте какую либо подходящую по диаметру оправку для запрессовки, чтобы она упиралась в торец внутренней обоймы.

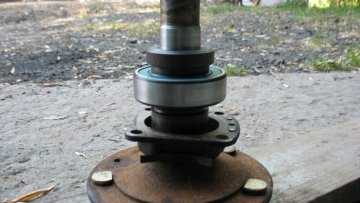

2. Сверху наденьте подобранную ранее трубу. Конструкция представлена на фото. Ударами по торцу трубы начинайте молотком забивать подшипник. Периодически проверяйте положение детали – перекосы не допускаются.

1. Запрессовку производите до соприкосновения торца подшипника с буртиком.

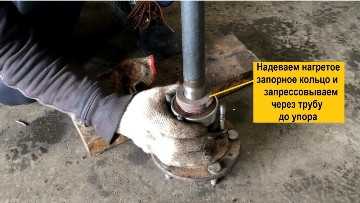

2. Теперь нагреваем стопорный элемент до температуры 220-250 градусов, надеваем на вал и забиваем до упора. Проверяем лёгкость вращения подшипника, затем даём остыть деталям.

1. По необходимости поставьте новый сальник, предварительно убрав лишнее масло.

1. Далее вставляем полуось обратно в мост, поверхность элемента качения желательно смазать маслом для упрощения монтажа.
2. Прикручиваем четыре болта и надеваем тормозной барабан. Замена подшипника полуоси Нива Шевроле завершена, видео-инструкция процесса представлена в конце статьи.

Необходимость самостоятельного ремонта

Для проведения любого ремонта необходимы опыт, слесарные навыки и подходящий набор инструментов. Большая часть ремонтных действий невозможно совершать без смотровой ямы.

Замена шаровых опор и сайлентблоков также невозможна без съемников, а для проверки и регулировки углов фиксации передних колес нужные специальные стенды.

Лишь при наличии указанных выше условий и опыта проведения ремонта, возможно провести самостоятельный ремонт подвески автомобиля. Наиболее распространенными являются те случаи, когда владельцы предпочитают обратиться на СТО, вместо того, чтобы приобретать инструменты для разовых работ.

К проведению ремонта подвески нужно подготовиться основательно, ведь от этого зависит безопасность в пути. Если вы чувствуете, что справитесь своими силами либо не имеете нужных инструментов, будет правильным подстраховаться и воспользоваться услугами профессионалов.

Передняя подвеска

Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости.

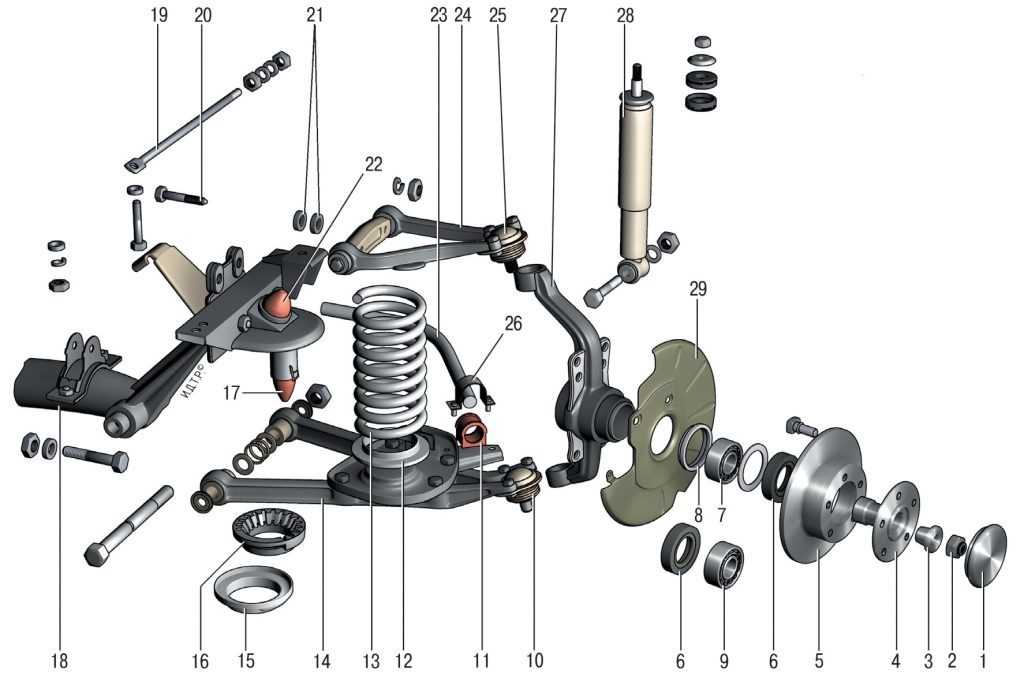

Верхние 24 и нижние 14 (рисунок 6.1) поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

Шаровая опора 10 имеет такую же конструкцию, что и шаровой шарнир 25, и соединена с поворотным кулаком и рычагом подвески так же, как и шарнир.

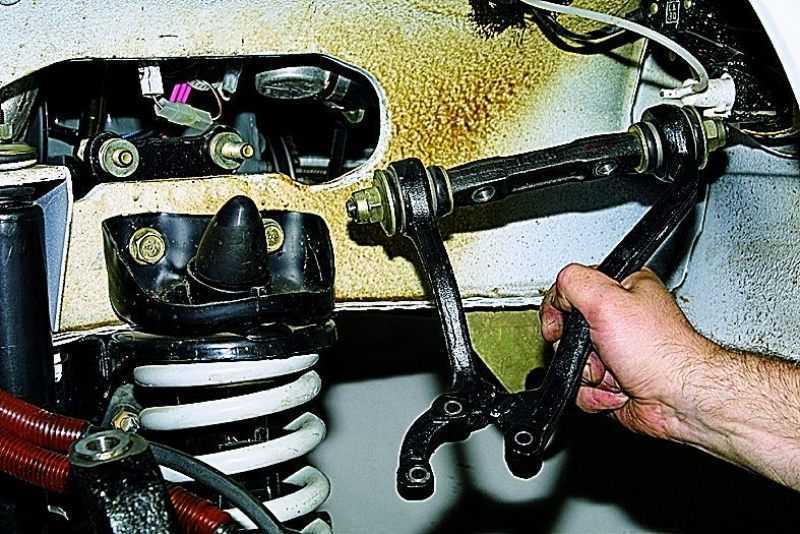

Верхний рычаг 24 подвески соединен с кронштейном поперечины осью, прикрепленной к кронштейну двумя болтами 20, а нижний рычаг 14 прикреплен болтом-осью к поперечине подвески.

Между осью верхнего рычага и кронштейном установлены регулировочные шайбы, изменением количества которых регулируют развал колес и продольный угол наклона оси поворота колеса. Оба рычага подвески соединены с осями через резинометаллические шарниры (сайлентблоки), обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку, наружную и внутреннюю металлические втулки.

К нижним рычагам прикреплены болтами чашки пружин передней подвески.

В поворотном кулаке установлены два подшипника – внутренний 9 и наружный 7, во внутренних кольцах которых с натягом установлена ступица колеса. На ступице установлен тормозной диск 5. Со стороны тормозного щита ступица уплотнена сальником 6, а снаружи – колпаком 1. Регулируют затяжку подшипников ступицы гайкой одноразового пользования 2.

Пружины 13 передней подвески цилиндрические. Амортизационные стойки 28 передней подвески – телескопические, двухстороннего действия. Верхние концы амортизаторов через резиновые подушки закреплены в кронштейнах поперечины передней подвески, а нижние прикреплены к кронштейнам нижних рычагов. Примечание С 27.11.2022 г. все автомобили Chevrolet NIVA комплектуются газонаполненными амортизаторами с улучшенной конструкцией шарниров. В амортизаторах применена более термостабильная амортизаторная жидкость и наполнение азотом, что улучшает их характеристики вне зависимости от интенсивности работы и температуры окружающей среды, снижает их шум при эксплуатации автомобиля. В амортизаторах используются более надежные резинометаллические шарниры производства фирмы Prokes. Боковые крены кузова при прохождении поворотов компенсирует стабилизатор 23 поперечной устойчивости, закрепленный через резиновые втулки 11 по концам на нижних рычагах, а в средней части – на крышке редуктора переднего моста и на лонжеронах кузова. Углы установки, сход-развал (Travel) Схождение передних колёс под нагрузкой* 2250 Н (225 кгс) — — — 0±1 мм Развал передних колёс под нагрузкой* 2250 Н (225 кгс) — — — 0’30’±30’ град. Продольный наклон оси поворота колеса под нагрузкой* 2250 Н (225 кгс) — — — 3’40’±30′ град. * Нагрузка распределяется по салону автомобиля: по 75 кг на передних сиденьях и 75 кг по центру заднего сиденья. Проверка (диагностика) технического состояния передней подвески Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами). На резиновых деталях подвески не допускаются: – признаки старения резины; – механические повреждения. На резинометаллических шарнирах не допускаются: – признаки старения, трещины, одностороннее выпучивание резинового массива; – отрыв резинового массива от арматуры. Дефектные детали замените. Видео Источник

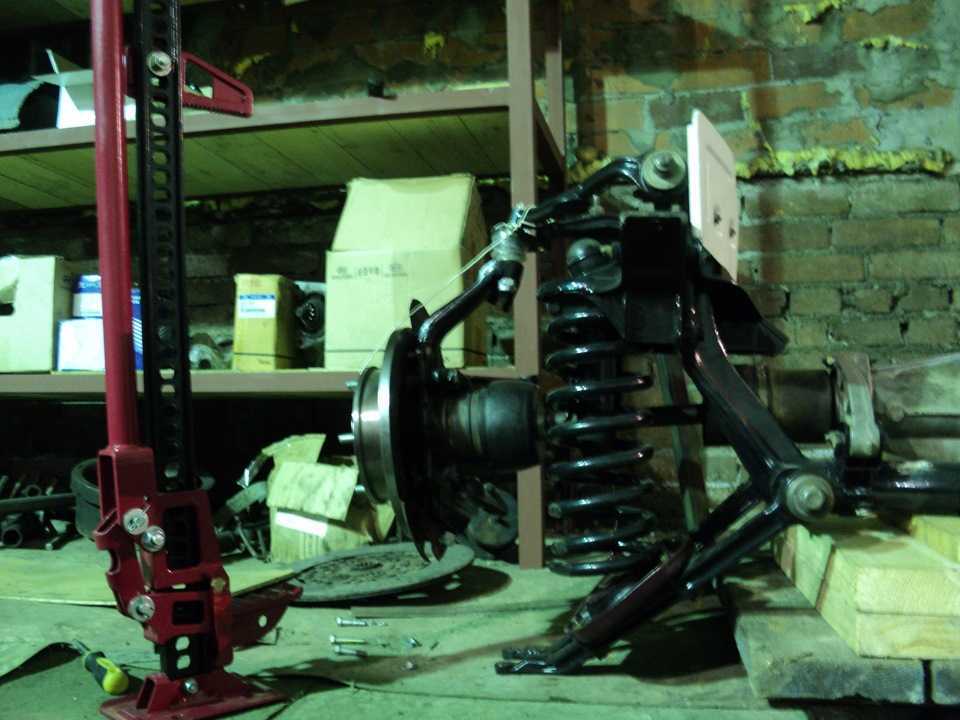

Лифт комплект на ниву: какой купить и как установить своими руками

Здравствуйте, дорогие друзья! Сегодня предлагаю поговорить с вами про лифт-комплект на Ниву. Это может быть Шевроле Нива, то есть серия 2123, либо более «наша» Нива Урбан, 2131 или 4×4, и представители серии 2121, то есть 21213, 21214. Все зависит от того, какой автомобиль есть в вашем распоряжении.

Россия, Украина, Беларусь и ряд других стран являются наибольшими почитателями автомобилей Нива. Они доступные и дают массу преимуществ.

Некоторые предпочитают все делать своими руками. Не могу сказать, что доработка передней и задней автомобильной нивовской подвески будет легкой минутной работой. Нет, на это придется потратить достаточно много сил, времени и терпения.

Вы можете узнать, сколько стоит подобная услуга на СТО. На профессиональную лифтовку цена кусается, потому не каждый владелец далеко не самого дорогостоящего кроссовера в лице Нивы готов тратить такие деньги, имея возможность самостоятельно все сделать.

Увеличение клиренса ВАЗ 2121 (лифтинг) позволяет поднять степень проходимости автомобиля по бездорожью. Благодаря нехитрым манипуляциям, дорожный просвет значительно возрастает путем изменения высоты подвески (тут вам поможет лифт комплект на Ниву, от чего работы очень просто выполнить даже своими руками без помощи сервисного центра) и установке колес несколько большого диаметра.

Лифтинг — наращивание клиренса автомобиля путем модернизации подвески. Выполняется для того, чтобы повысить показатели проходимости.

Предлагаем рассмотреть этот вопрос подробнее.

Как правило, лифт комплект на Ниву 2121 включает в себя:

1. Задние и передние пружины.
2. Набор проставок под верхнюю шаровую.
3. Передний масляный амортизатор.
4. Регулируемую тягу Панара.

Как устроена задняя подвеска Нива Шевроле и монтаж

• поперечную штангу;
• нижнюю прокладку пружины;
• болт, который крепит нижнюю штангу;
• нижнюю продольную штангу;
• резиновую и распорную втулку;
• кронштейн;
• гайку;
• верхнюю продольную штангу;
• верхнюю прокладку пружины;
• буфер хода сжатия;
• задний амортизатор;
• дополнительный буфер.

Теперь рассмотрим строение каждой из вышеуказанных деталей. Итак, штанги передают сигнал толкания и торможения через балку заднего моста. Поперечная удерживает багажник от боковых смещений. Реактивные штанги приделаны к кронштейнам кузова. Шарнир состоит из резиновой втулки 5. Упругие детали подвески имеют в своем составе витые пружины цилиндрической формы. Установленная пружина опирается концом на опорную чашку. Изолирующая верхняя прокладка находится в штампованной чашке багажника. Основные буфера установлены внутри пружин, а крепятся они грибовидным фиксатором. В кронштейне установлен основной буфер, который прикреплен при помощи болтов к днищу кузова.

Как определить неисправности задней подвески

Все автолюбители знают, что рано или поздно любая деталь на машине способна дать сбой. Неполадки могут быть самыми разнообразными. Главное вовремя их заметить и устранить. Что касается задней подвески, то с этим устройством чаще всего бывают такие неисправности:

• деформация рычагов подвески;
• ослабление или выход из строя пружины;
• повреждение опоры;
• износ втулок.

Главная причина всех этих неисправностей заключается в качестве дорожного покрытия. Если комплектующие подобраны некачественные и недолговечные, то это также негативно сказывается на работе задней подвески и на ее состоянии в целом. Узнать наличие неисправностей можно по таким признакам:

Когда требуется замена и как ее осуществить

Бывают случаи, когда наладить неисправное функционирование задней подвески можно только путем ее замены. Данное устройство не является очень дорогим, поэтому приобрести его по надобности способен любой владелец Нивы Шевроле. Замена сайлентблоков нужна, если устройство сильно износилось, и никакой ремонт не помогает восстановить полноценную работу. Зачастую владельцам данного авто необходимо снять и заменить пружины подвески. Схема действий здесь следующая:

1. Для начала от заднего моста требуется отсоединить нижний шарнир амортизатора. Его желательно убрать в сторону, дабы он никак не мешал проводить остальные демонтажные работы.
2. После авто необходимо приподнять для того, чтобы разгрузить подвеску.
3. Затем снимаем пружину.
4. Далее производится снятие нижней прокладки пружины с опоры.
5. Далее при помощи отвертки снимается верхняя прокладка.
6. После этого надо снять ограничитель хода сжатия.

Подводя итог, нужно еще раз отметить, что задняя подвеска служит для того, чтобы сцепление колес было упругим с несущей конструкцией кузова. Эта конструкция не должна иметь устаревшую резину, механические повреждения или одностороннее выпучивание. Поскольку задняя подвеска состоит из множества деталей, в любое время можно заменить ту или иную запчасть, дабы механизм исправно выполнял свою работу. Задняя независимая подвеска принимает участие во всех процессах, которые связаны с дорожным покрытием и машиной. Именно поэтому какие-либо повреждения могут значительно ухудшить процесс езды.

Таким образом, важно следить, чтобы эта конструкция слаженно функционировала и при надобности ремонтировать либо заменять ее изношенные детали. Если вы не знаете, как самостоятельно обнаружить и устранить неисправности, то лучше обращайтесь в сервисный центр

Там мастера выполнят любые ремонтные работы, в том числе лифт задней подвески и прочие процедуры.

• Схема подвески пежо 3008



• Передняя подвеска тойота фортунер 2017 схема



• Замена амортизаторов багажника на вольво хс90



• Замена задних стоек тойота вилл вс



• Диагностика подвески тойота рав 4

Назначение и конструкция

Резинометаллические шарниры (сайлентблоки) применяются для соединения деталей подвески автомобиля (рычагов, осей, реактивных тяг задней подвески). Они гасят колебания и ударные нагрузки, возникающие во время езды.

Детали изготавливаются в виде пары втулок с эластичной вставкой между ними.

В магазинах имеются сайлентблоки передних рычагов на Шеви Нива двух типов. Первый предназначен для моделей, выпущенных до 2008 года.

Далее конструкция верхних резинометаллических шарниров не изменилась, а у нижних передних выросли внутренний и внешний диаметры на 2 и 7 мм соответственно. Это позволило вдвое увеличить ресурс деталей.

Рекомендации по эксплуатации и уходу

Проверка задней подвески

Для правильной эксплуатации и ухода за задней подвеской Chevrolet Niva необходимо проверять ее регулярно на наличие повреждений и износа.

Периодически осматривайте подвеску на наличие трещин, ржавчины и других дефектов

Также важно контролировать давление в шинах, это приводит к более ровному износу подвески и увеличению ее жизненного цикла

Смазка

Для предотвращения трения и коррозии валов и подшипников необходимо правильно смазывать заднюю подвеску Chevrolet Niva. Смазывайте ее согласно рекомендациям производителя, используя только рекомендованные смазки. Помните, что неправильная смазка или ее недостаток могут привести к поломке подвески.

Правильное вождение

Правильное вождение может значительно увеличить жизненный цикл задней подвески Chevrolet Niva. Избегайте езды через ямы и кочки, а также сильных толчков и ударов. Предпочтительнее больших скоростей является равномерное движение на устойчивой дороге.

Замена деталей

Заменяйте детали задней подвески Chevrolet Niva при первых признаках износа или повреждения. Не используйте неоригинальные детали, так как они могут не соответствовать стандартам и стать причиной поломки подвески. Рекомендуется заменять детали в комплекте, чтобы обеспечить равномерную нагрузку на всю подвеску.

Признаки неисправностей

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

• Износ сайлентблоков, шаровых опор.
• Повреждение или растрескивание пыльников.
• Снижение эффективности работы амортизаторов.
• Обрыв реактивных тяг.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

• Раскачивание либо прыжки кузова при проезде неровностей.
• Увод автомобиля в сторону.
• Увеличение тормозного пути.
• Ухудшение управляемости.
• Ускоренный или неравномерный износ покрышек.

Задняя подвеска

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

• Снижение ударных нагрузок на кузов, колеса, подшипники.
• Обеспечение сцепления с дорогой.
• Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

• Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
• Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

В 2002 году с конвейера сошел первый внедорожник, оснащенный передней пружинной подвеской независимого типа. Такая конструкция обеспечивает комфортную езду:

1. Верхний и нижний рычаги подвески Нива Шевроле – крепятся на сайлентблоки и соединяются с поворотным кулаком шаровыми опорами. Они обеспечивают перемещение правого и левого колес в вертикальной плоскости независимо друг от друга. Такая конструкция позволяет уверенно управлять автомобилем на неровной дороге.
2. Амортизаторы с пружинами работают вместе, сглаживают неровности и предупреждают раскачивание автомобиля. Для меньшего вертикального биения стоит буфер хода отбоя и сжатия.
3. Стабилизатор поперечной устойчивости состоит из поперечной балки и резиновых уплотнителей. Он обеспечивает плотное сцепление с дорогой при высокой скорости на резких поворотах – при наклоне одного бока автомобиля вторая сторона также прижимается к земле.

Передняя подвеска очень эргономичная и хорошо продумана – она позволяет уверенно чувствовать дорогу в любую погоду

При постоянной эксплуатации нужно не забывать проверять сход-развал, который регулируется шайбами между осью рычага и кронштейном, а также уделять внимание подшипнику передней ступицы

А вот задняя подвеска шевроле нива зависимая и создавалась с упором на надежность – конструкторы пожертвовали комфортом взамен практичности.

Задняя подвеска нива шевроле

Правое и левое задние колеса перемещаются синхронно, что снижает эргономику и комфорт во время езды.

Особенности конструкции задней подвески:

1. Пружины фиксированы на площадках заднего моста и кузова автомобиля. Они гасят вертикальные колебания при езде по ямам или неровным дорогам. В отличие от передней подвески здесь колеса перемещаются синхронно в противоположных направлениях и меняют угол наклона автомобиля.
2. Амортизаторы, как и спереди, гидравлического типа работают на отбой, предупреждая раскачивание автомобиля. Они располагаются отдельно от пружины, что значительно упрощает замену.
3. Реактивные тяги удерживают задний мост, соединяются с кузовом при помощи специальных креплений. Поперечная штанга предупреждает боковое раскачивание автомобиля, а продольные тяги гасят колебания при резких торможениях или стартах.

Ходовая часть Шевроле Нива

6.0 Ходовая часть Передняя подвеска Возможные неисправности передней подвески, их причины и способы устранения Задняя подвеска Возможные неисправности задней подвески, их причины и способы устранения Амортизаторы Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подход.

6.1 Передняя подвеска Особенности конструкции Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости. Рис. 6.1. Передняя подвеска: 1 – колпак; 2 – гайка; 3 – центрирующа.

6.2 Возможные неисправности передней подвески, их причины и способы устранения Причина неисправности Способ устранения Шум и стук в подвеске при движении автомобиля Неисправны амортизаторы Замените амортизаторы Износ резинометаллических шарниров рычагов Замените шарниры Износ резиновых подушек крепления штанги стабилизатора поперечной усто.

6.3 Задняя подвеска Особенности конструкции Рис. 6.2. Детали задней подвески: 1 – поперечная штанга; 2 – нижняя прокладка пружины; 3 – нижняя продольная штанга; 4 – болт крепления нижней штанги; 5 – резиновая втулка шарнира; 6 – распорная втулка; 7 – гайка; 8 – кронштейн; 9 – верхняя продольная шт.

6.4 Возможные неисправности задней подвески, их причины и способы устранения Причина неисправности Способ устранения Шум и стук в подвеске при движении автомобиля Неисправны амортизаторы Замените или отремонтируйте амортизаторы Ослабло крепление а.

6.5 Амортизаторы Особенности конструкции Амортизаторы передней и задней подвесок отличаются размерами, способом крепления верхней части. Кроме того, передний амортизатор имеет другие параметры рабочей характеристики. Внутренние конструктивные элементы и принцип работы амортизаторов практически одинаковы. .

советских автомобилей были странными: Лада Нива

19 августа 2016 в 14:30

Что это?

Нам нравится называть его одним из немногих настоящих внедорожников на рынке, наряду с Land Rover Defender, Mercedes-Benz G-Class и Jeep Cherokee. Сначала он назывался ВАЗ-2121, но стал популярен во всем мире благодаря простому названию «Нива» — слово, обозначающее «поле».

Где и когда он был произведен?

Автомобиль дебютировал в 1977 году для советско-российского рынка, а годом позже в Париже для Западной Европы. Помимо Тольятти, Россия, «Нива» производилась во многих странах мира, включая Уругвай, Колумбию, Румынию, Украину, Грецию и Эквадор.

Технические данные:

Нива имеет классическую переднемоторную полноприводную компоновку и оснащена исключительно четырехцилиндровыми двигателями. В системе полного привода используются три дифференциала (центральный, передний и задний), в то время как в раздаточной коробке используется рычаг выбора высокого/низкого диапазона и рычаг блокировки центрального дифференциала. Были доступны четырех- и пятиступенчатые механические коробки передач.

Он считается предшественником современных компактных кроссоверов и первым серийным внедорожником с цельной архитектурой и независимой передней подвеской.

Что в нем особенного?

Ну, мы почти уверены, что вы знакомы с Нивой, но вот несколько интересных фактов о ней, которые вы, возможно, еще не слышали. Во-первых, разработка автомобиля началась в 1971 году, когда конструкторы и инженеры ВАЗа захотели создать «Рено 5 на базе шасси Ленд Ровер».

После своего международного дебюта в 1978 году на Парижском автосалоне «Нива», также известная как «Спорт» в Исландии, «Тайга» в Австрии, «Богнор Дива» в Уругвае и «Казак» в Великобритании, быстро стала бестселлером, быстро завоевав 40 процентов продаж. Европейский рынок полноприводных автомобилей. Высокий спрос сделал его самым продаваемым экспортным товаром Lada, в то время как отечественным покупателям приходилось ждать месяцы, чтобы получить его.

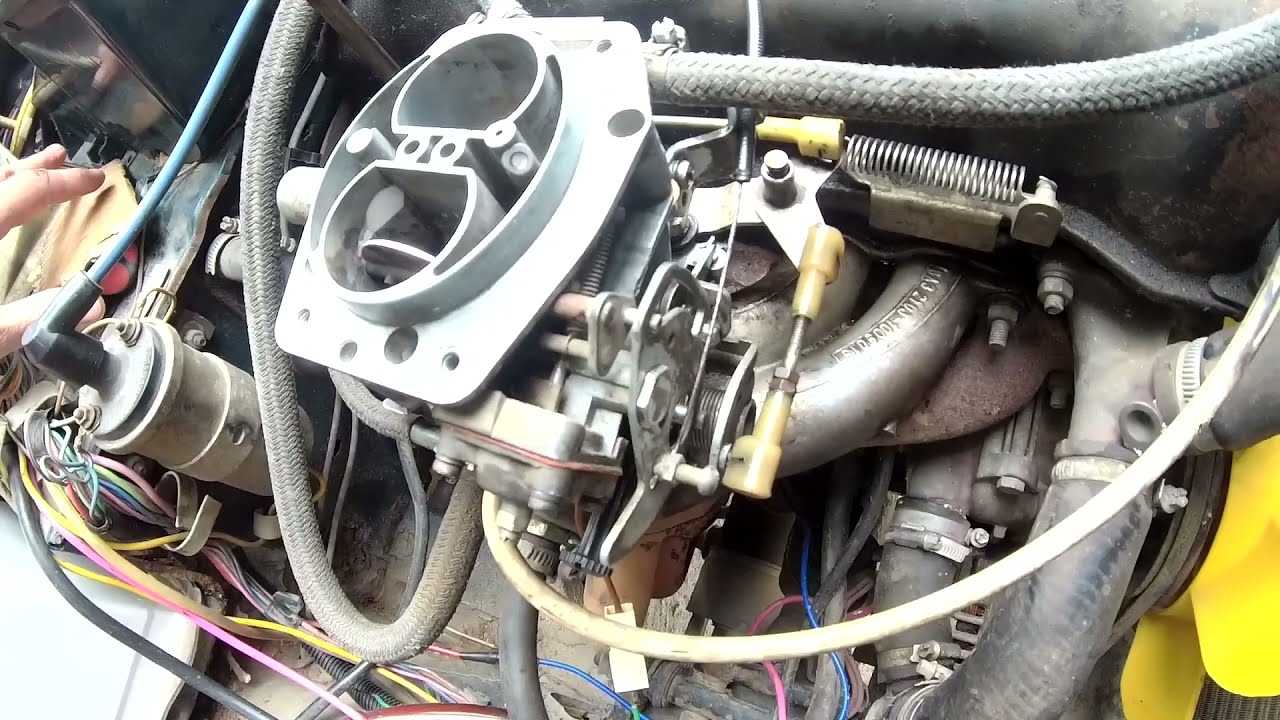

За прошедшие годы несколько раз модернизировался. На момент запуска он был доступен только с карбюраторным 1,6-литровым четырехцилиндровым двигателем с верхним расположением распредвала мощностью 72 лошадиных силы (54 киловатта), но позже, в ходе его жизненного цикла, был представлен 1,7-литровый агрегат с одноточечной системой впрыска топлива от General Motors.

Говоря о General Motors, в 1998 году американская компания достигла соглашения с АвтоВАЗом, и обе компании выпустили Chevrolet Niva. Хотя он был основан на классической Ниве, у него был сильно модернизированный кузов, интерьер и оборудование. Вскоре ожидается второе поколение этого проекта.

В настоящее время Lada Niva, называемая во многих странах просто Lada 4×4, по-прежнему доступна в трехдверном, пятидверном и пятидверном вариантах Urban. Базовые варианты в России начинаются от 7 134 долларов.

Фото: Auto WP
