Устройство, проверка состояния и ремонт задней подвески ВАЗ 2107
Особенность задней подвески ВАЗ 2107 – несколько устаревшая «зависимая» конструкция с жесткой связью задних колес между собой. Достоинство такого решения – повышенная надежность и простота обслуживания.
Конструкция задней подвески ВАЗ 2107
Задняя подвеска ВАЗ 2107 имеет достаточно простое устройство. Главный ее элемент – задний мост. Эта деталь соединяет задние колеса, образуя единую ось вращения. Крепление балки к кузову обеспечивают 5 реактивных тяг: 4 продольных и 1 поперечная. Продольные не предотвращают перемещение балки вперед-назад, поперечная не дает смещаться при боковых нагрузках. Соединение тяг с кузовом и балкой происходит через шарниры с резиновыми втулками – сайлентблоки.
Нижние части пружин подвески упираются в чаши на балке через прокладки из плотной резины, верхние находятся в опорных кузовных чашах. Между пружинами и чашами кузова установлена изоляционная прокладка.
Чтобы принимать нагрузку, возникающую при езде машины по неровной дороге, на кузове установлены три резиновых буфера сжатия. Два из них находятся в пружинах, третий – на днище над картером заднего моста.
Для гашения вибрации в устройство задней подвески входит пара телескопических амортизаторов.
Проверка состояния задней подвески ВАЗ 2107
Большинство неисправностей заметны при визуальном осмотре. Особого внимания требует:
- Износ резиновых элементов (сайлентблоков).
- Зазоры между деталями подвески.
- Следы потеков на корпусах амортизаторов.
- Отсутствие люфтов втулок реактивных тяг и амортизаторов.
- Геометрия деталей подвески.
Ремонт задней подвески ВАЗ 2107
Перед началом ремонта автомобиль необходимо поднять на подъемнике или установить на смотровую яму и зафиксировать передние колеса противооткатными упорами.
Главная сложность ремонта задней подвески состоит в том, что резьба элементов крепления зачастую бывает загрязнена и повреждена коррозией. Поэтому прежде чем начать откручивать резьбовые соединения, их надо очистить металлической щеткой и смочить проникающей жидкостью. Замену деталей лучше проводить поочередно, чтобы задняя подвеска все время оставалась надежно прикреплена к кузову.
Для замены реактивной и продольных штанг необходимы лишь гаечные ключи. Реактивная тяга снимается после того, как откручены и вынуты болты крепления.
Для снятия продольных необходимо предварительно открутить нижнее крепление амортизаторов. Сделать это просто:
-
Отвернуть гайку.
- Вынуть болт.
- Вынуть распорную втулку амортизатора.
- Отвернуть крепления продольной тяги.
- Снять тягу.
Резиновые втулки тяг и амортизаторов лучше менять в комплекте. Их цена невысока, поэтому лучше делать все сразу, чтоб не возвращаться к трудоемкой процедуре разборки и сборки подвески.
Резиновые втулки тяг меняются после выпрессовки металлических втулок шарниров специальной оправкой. Последние при необходимости надо очистить от коррозии, используя круглый напильник.
Новые резиновые втулки перед установкой смачиваются мыльным раствором. Это уменьшает трение при монтаже деталей. При запрессовке распорной втулки необходимо предохранять резиновую втулку от порезов.
Резиновые шарниры амортизаторов состоят из двух частей. Их можно снять, поддев отверткой. После установки новых деталей шарниров амортизаторов и стальной трубки амортизатор крепится на место
При установке надо обратить внимание. Чтоб вогнутые стороны шайб крепления были обращены к резине
Гайки крепления амортизаторов затягиваются до упора в торцы стальной втулки шарнира.
Важно: для облегчения запрессовки резиновых втулок недопустимо использовать масло или увеличивать диаметр по краю отверстия. Это сильно сократит срок службы шарнира
Что еще можно заменить в подвеске ВАЗ 2107
Тюнинг подвески ВАЗ 2107 не стоит ограничивать работами под автомобилем. Желательно позаботиться и об улучшении системы рулевого управления. Как вариант – рулевая колонка от Niva. Возможна установка электроусилителя. Но такие работу лучше всего доверять профессионалам. Дело в том, что оборудование необходимо грамотно подключить
Сделать это самому достаточно сложно.Кроме того, специалисты рекомендуют обратить внимание и на тормозную систему
Установка дисковых существенно улучшит характеристики автомобиля. Наконец, завершить все работы можно сменой резины и проведением развал-схождения. Шины лучше выбирать иностранные. Возможен как классический вариант, так и низкий профиль. Но стоит помнить, что последний хорош с точки зрения управляемости, хотя и снижает уровень комфорта при вождении.
Модернизация задней подвески
Внесение изменений в конструкцию задней подвески ВАЗ 2107 может быть вызвано разными соображениями автовладельца — доработки с целью участия в гонках либо выставках, добиться более высокого уровня комфорта, усилить механизм для перевозки грузов и т. д. Достигается это путём установки элементов подвески с иными характеристиками либо внесением кардинальных изменений в её изначальную конструкцию.
Усиленные пружины
Если возникает необходимость в установке усиленных пружин, то используются детали с увеличенной жёсткостью, витки которых имеют больший диаметр. При этом нужно понимать, что установка усиленных элементов при резком повороте может привести к отрыву колёс от дороги с противоположной стороны, а это негативно отразится на сцеплении с дорожным полотном.
Помимо самих пружин рекомендуется заменить и амортизаторы на изделия от ВАЗ 2121. Особенно такая модернизация будет уместна на тех автомобилях, которые переоборудуются под газ, поскольку баллон имеет немалый вес, а если учесть ещё вес пассажиров и возможный груз в багажнике, то подвеска будет значительно проседать.
Пневмоподвеска
Для подобной модернизации подвески потребуется приобрести комплект оборудования, состоящий из компрессора, ресивера, соединительных трубок, пневмостоек, датчиков и другого оснащения.
Чтобы заменить штатную подвеску ВАЗ 2107 на пневмо, выполняют следующие действия:
- Разбираем подвеску задка с обеих сторон, снимая пружины и отбойники.
- Срезаем верхний отбойник и сверлим отверстия в верхнем стакане и нижней чашке под крепление и трубку.
Электромагнитная подвеска
Электромагнитная подвеска работает под управлением микроконтроллера, обеспечивает более высокую плавность хода и безопасность
А-образный рычаг
Внедрение подобной конструкции позволяет сохранить передвижение моста исключительно вертикально по отношению к кузову, независимо от ходов подвески. Такая модернизация улучшает управляемость, стабильность при прохождении поворотов, а также при движении по неровной поверхности. Кроме этого, на втулки реактивных тяг снижается поперечная нагрузка. А-образный рычаг можно приобрести либо изготовить самостоятельно, если есть сварочный аппарат и определённый навык работы с ним. Передняя часть детали через резинометаллические элементы монтируется на штатные места тяг, а сзади кронштейн рычага приваривается на чулок. В кронштейне закреплена шаровая опора либо шарикоподшипник, защищённый пыльниками.
А-образный рычаг сварен из металлических элементов и крепится к кузову и заднему мосту вместо коротких продольных тяг
Тяга Панара
Если вы задаётесь вопросом внесения изменений в конструкцию подвески ВАЗ 2107, например, хотите занизить или, наоборот, увеличить дорожный просвет, то о таком элементе, как тяга Панара, забывать не стоит. Эта деталь по идее конструкторов должна задавать движение заднего моста строго в вертикальном направлении. Однако это происходит лишь при небольших перемещениях. Даже при обычной загрузке багажника мост уходит в сторону. Поэтому многие автолюбители устанавливают вместо заводской тяги, регулируемую.
Регулируемая тяга Панара позволяет выставить задний мост ровно по отношению к кузову, независимо от изменений, которые будут внесены в заднюю подвеску
Таким образом, можно выставить положение заднего моста относительно кузова. Чтобы такое было возможно, старую поперечную тягу разрезают и приваривают 2 сгона рулевых тяг от ВАЗ 2108: с одной стороны резьба должна быть правой, с другой — левой.
Для изготовления регулируемой тяги Панара потребуется штатная тяга и пара сгонов рулевых тяг от ВАЗ 2108
Когда деталь будет сварена и собрана, её устанавливают и регулируют по месту.
Видео: изготовление регулируемой тяги Панара
Задняя подвеска на ВАЗ 2107 ничем не отличается от подвески других автомобилей из семейства ВАЗ. Ее устройство называется зависимым, то есть является представителем одного из самых старых типов подвесок. В основе ее принципа работы лежит жесткая связь двух колес между собой. Именно благодаря этому, она имеет высокую прочность и отличается простотой в обслуживании.

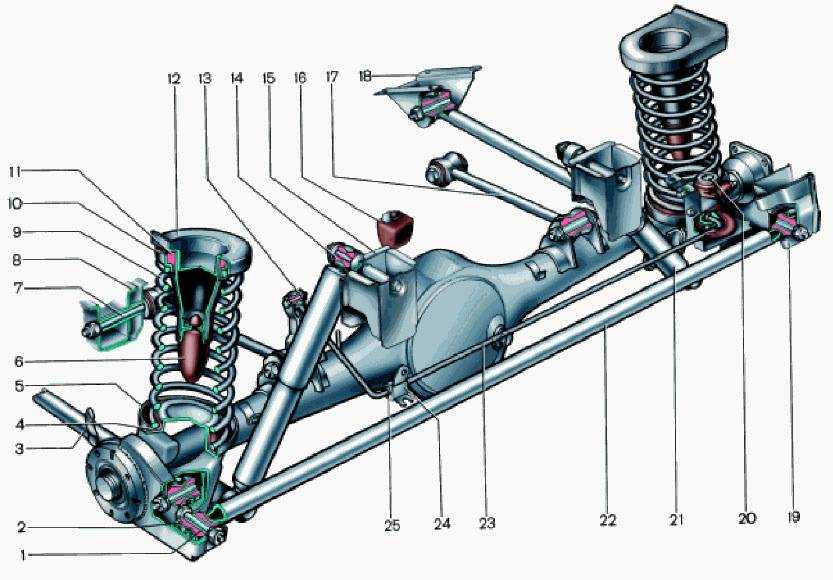

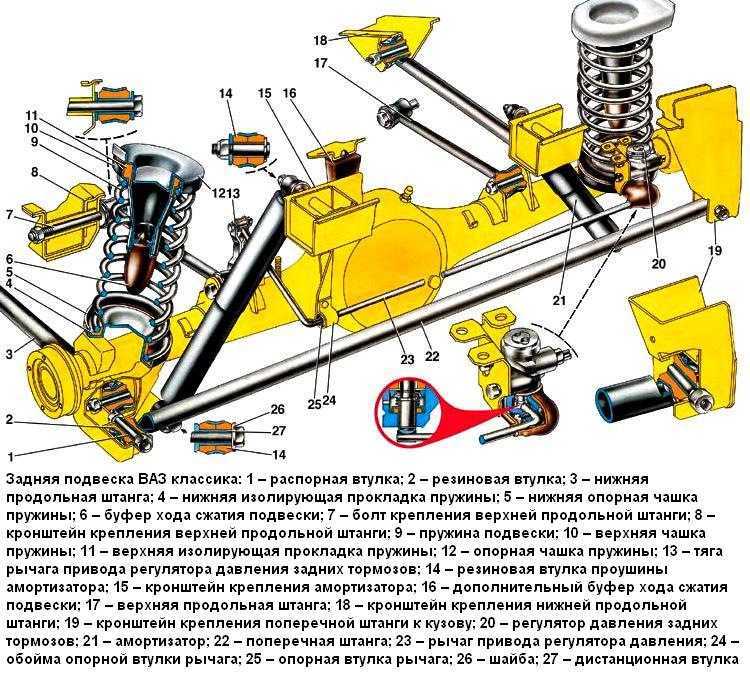

Задняя подвеска ваз – 2107.
Подвеска задних колес
зависимая, так как оба колеса связаны
с кузовом балкой заднего моста, которая
крепится к кузову четырьмя продольными
и одной поперечной штангами. Продольные
штанги передают толкающие и тормозные
усилия от колес на кузов, а поперечная
штанга удерживает кузов от боковых
смещений. Балка в сборе со штангами
составляют направляющее устройство
подвески.
При затягивании гаек
крепления штанг обеспечивается плотное
прилегание распорных втулок 19 и 23 к
щекам кронштейнов, что не позволяет
распорным втулкам проворачиваться на
болтах крепления. Резиновые втулки 20 и
24 также не могут проворачиваться в
головках штанг, так как они имеют плотную
посадку в них. Чтобы исключить
преждевременный износ шарниров штанг,
их затягивают моментом 80 Н м (8 кгс м) при
нагрузке, обеспечивающей расстояние
125 мм от кожуха балки заднего моста до
лонжерона кузова.
При колебании кузова или
балки заднего моста качание штанг
происходит за счет упругой деформации
втулок без их проскальзывании. Резиновые
втулки обеспечивают бесшумную работу
подвески и не требуют смазки.
Упругим элементом подвески
являются пружины 7, установленные между
кузовом и балкой заднего моста. Нижний
конец пружины упирается в нижнюю опорную
чашку 3 через пластмассовую изолирующую
прокладку 2. Опорная чашка приварена к
балке заднего моста. Верхний конец
пружины упирается в верхнюю опорную
чашку 11, приваренную к кузову. Между
опорной чашкой и пружиной установлена
резиновая прокладка 10, расположенная
в стальной штампованной обойме 9.
Изолирующие прокладки 10 и 2 уменьшают
передачу шума и вибраций от балки заднего
моста на кузов.
Пружины задней подвески
под нагрузкой 2950 Н (295 кгс) делятся на
две группы: А — длина более 273 мм, Б — длина
равна или менее 273 мм.
|
|
|
Рис. |
Пружины группы А маркируются
желтой краской по внешней стороне
витков, а группы Б — зеленой.

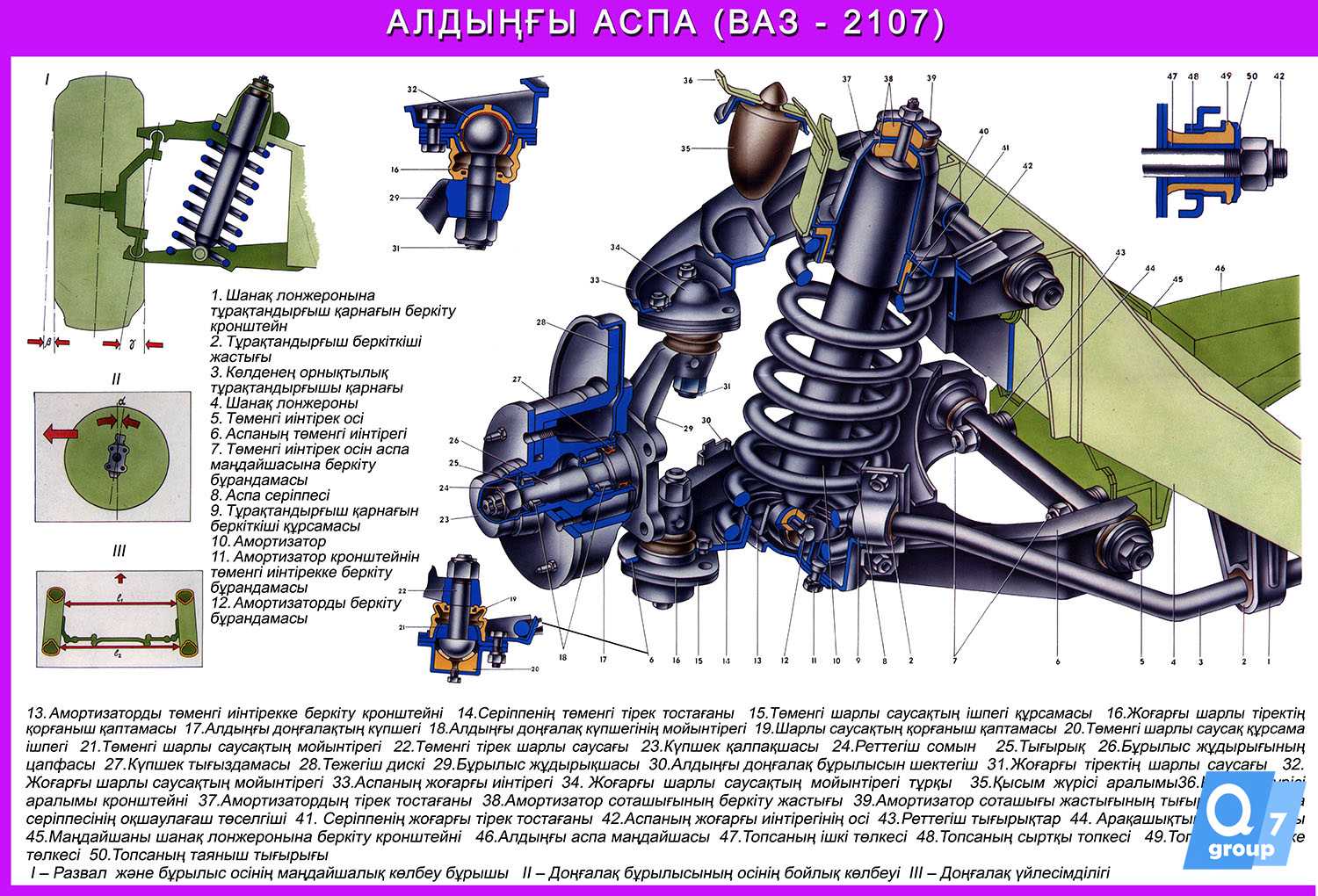

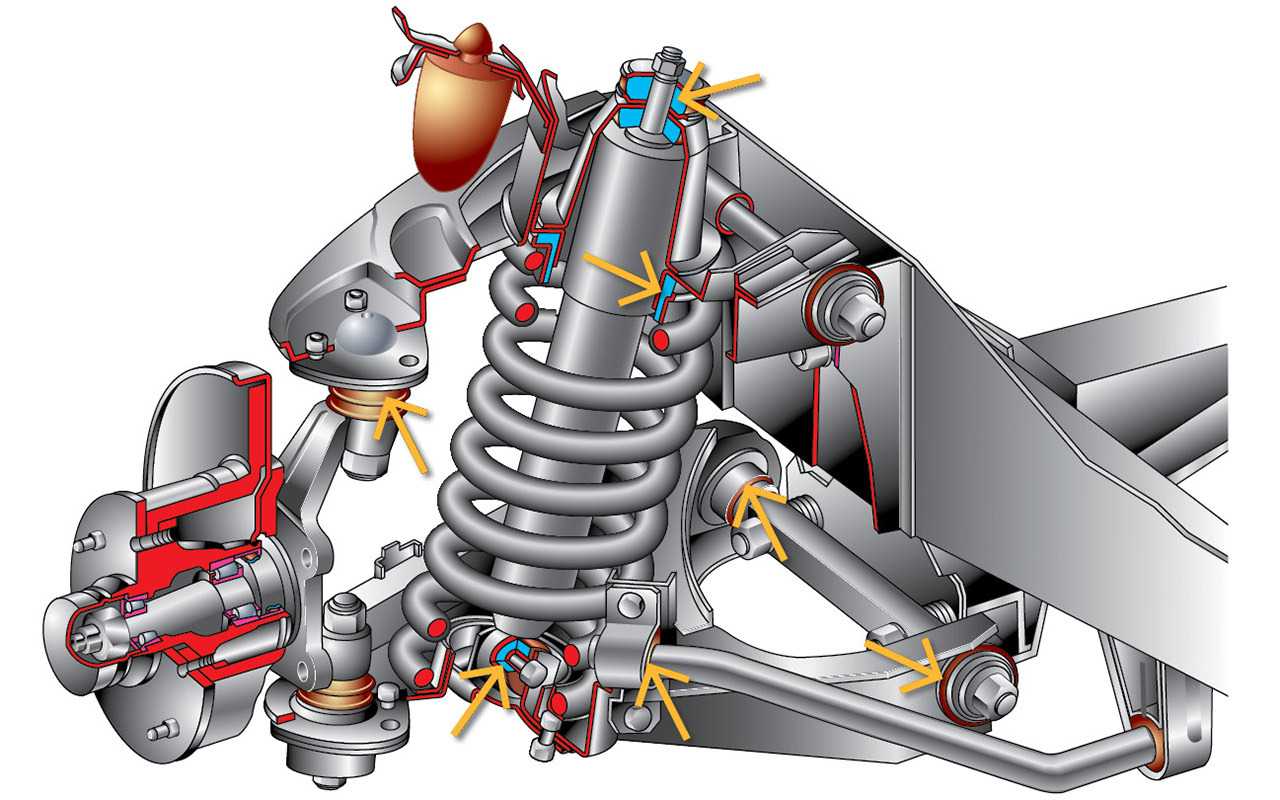

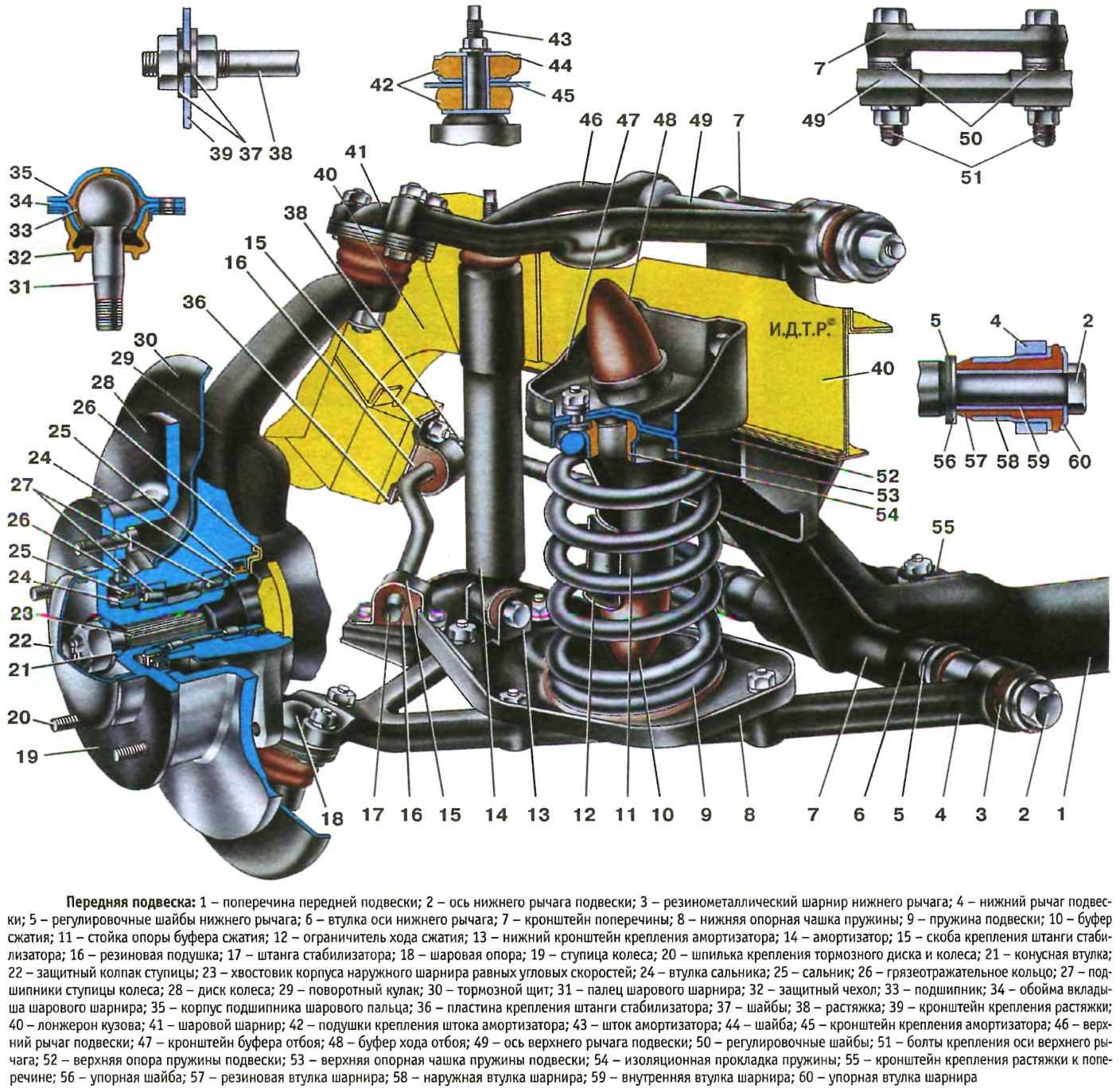

На обеих подвесках должны
быть установлены пружины группы А. В
исключительных случаях допускается
установка на задней подвеске пружин
группы Б, но на передней подвеске должны
быть установлены пружины только группы
А.
Гасящее устройство подвески
состоит из двух гидравлических
амортизаторов двухстороннего действия.
Каждый амортизатор крепится одной
головкой к кронштейну кузова, другой к
кронштейну балки заднего моста. В
головках амортизаторов установлены по
две резиновых втулки 15. В нижней головке
через отверстие резиновых втулок
проходят стальные втулки, которые
зажимаются между двумя стальными
шайбами.
При колебании подвески
шарниры амортизаторов упруго деформируются
и так же, как и другие шарнирные соединения
такого типа, не смазываются.
Ход балки заднего моста
вверх ограничивается двумя основными
буферами 4 хода сжатия и дополнительным
17. Основной буфер хода сжатия расположен
внутри пружины и закреплен грибовидным
соском в верхней опорной чашке.
Дополнительный буфер закреплен таким
же образом на кронштейне, который
крепится болтами к днищу кузова. Основные
буфера при ходе сжатия упираются в
нижние опорные чашки 3, дополнительный
в площадку балки заднего моста. Ход
сжатия подвески составляет 75 мм, а отдачи
135 мм.
Какие диски подойдут на ВАЗ 2107 во внештатном варианте
Любой производитель всегда будет рекомендовать для установки в качестве опции именно ту размерность, что он ставит сам, так как при её использовании он может гарантировать эксплуатацию авто без каких-либо рисков поломки механизмов. Это означает, что при разработке модели все расчётные нагрузки принимались именно с такими колёсами, и другие параметры могут нанести вред автомобилю.
«АвтоВАЗ» допускает следующие варианты замены дисков для ВАЗ 2107:
- Если водитель хочет поменять все 4 штатных диска на авто, а первоначальная радиальность у них была R13, ему следует рассмотреть «штамповку» либо «литьё» с габаритами 5,5J × 13 ET32 или 6,0J × 13 ET32, что будет особенно удобно для установки зимней резины, которая должна быть несколько шире летней для повышения удельной площади сцепления с полотном дороги. Покрышки, подходящие на данную размерность, — 175-195/70-80/R13.
- Когда автолюбитель предпочитает 14 радиус, но по каким-то причинам его не устраивает заводская размерность, он имеет возможность применить на свою «Ладу» размерность 6,0J × 14 ET32 и шины с шириной до 195 мм и профилем высотой не менее 60 мм. Данные характеристики настолько универсальны для ВАЗа, что на них можно поставить всесезонную резину и не тратить лишние средства на сезонную переобувку.
- Когда автовладелец ставит радиальность R15, ему следует всё-таки придерживаться заводской размерности, изменяя ширину обода максимум до 6,5J или общую размерность покрышки до 205/50/R15, так как в противном случае без внесения модификаций в подвеску ему не обойтись, или срок службы авто значительно сократится.
