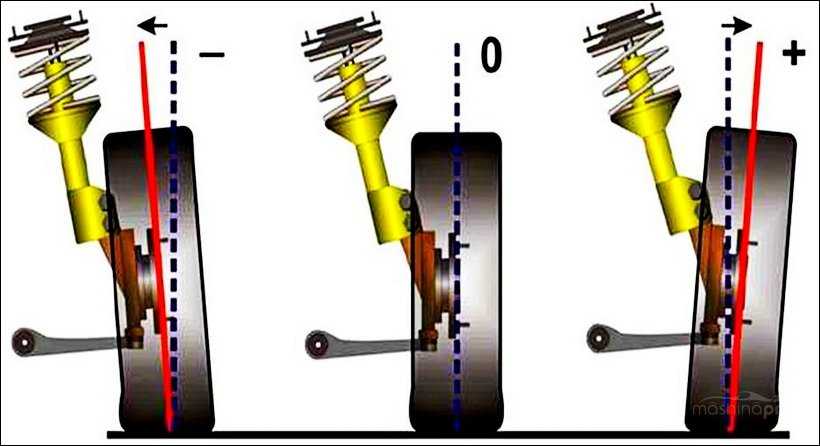

Положительный и отрицательный сход-развал

Кроме нулевых значений, бывают отклонения в
большую и меньшую сторону. Если вершина покрышки выступает наружу, а низ
утоплен внутрь кузова — это положительный развал. При положении наоборот
(вершина наклонена внутрь) образуется отрицательный параметр. Обычно для
легковых городских автомобилей стараются настроить нулевой развал колес,
обеспечивающий минимальный износ резины и хорошие поведенческие характеристики
на дороге.

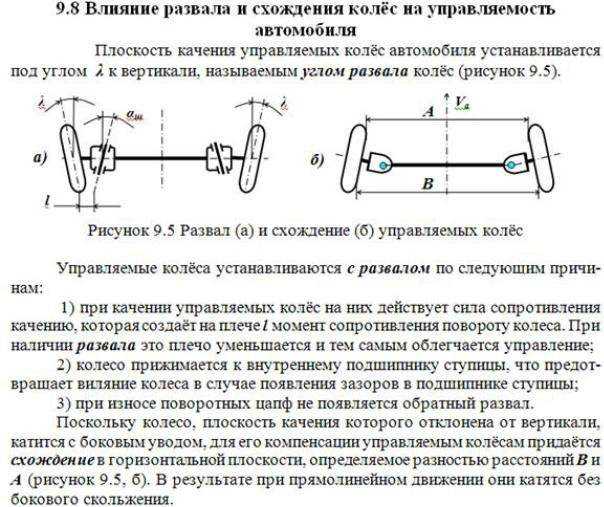

Углы развала колеса

Но существуют и исключения. Например, для
спортивных машин при регулировке устанавливают отрицательное значение, чтобы
автомобиль сохранял устойчивость во время вхождения в крутые повороты, не
сбрасывая скорость. При нулевом угле машина бы просто перевернулась в такой
ситуации.

Пример
слишком отрицательного развала

Для грузовиков рациональна регулировка
подвески с установкой положительного значения. Тогда при загрузке кузова вес
машины будет давить на мосты и авто просядет, а угол относительно вертикальной
оси шасси выровняется. Поскольку грузовики чаще всего ездят загруженными, так
меньше износится резина.

Положительное схождение колес — это ситуация,
когда передняя часть шасси обращена друг к другу (если смотреть сверху), т. е.
расположена немного на конус относительно переда авто. С такой регулировкой
углов автомобиль отлично держит курс, но поворачивать становится труднее.
Отрицательное схождение образуется при развернутой наружу передней части
покрышек. Это повышает чувствительность рулевого управления — маневрировать
гораздо легче, но машина начинает «рыскать», виляя по трассе.

В идеале
нужно регулировать углы в ноль, тогда получится добиться баланса между
поддержанием заданного курса и отзывчивостью на вращение руля.

Где делать и на чем делать

Первое правило – ищите толкового добросовестного мастера, а не «навороченный» стенд. Второе – выбирайте сервис исходя из своих потребностей. Если, например, машина исправна и вы только хотите проверить и отрегулировать схождение, для этого не нужен 3D-стенд. Хороший специалист справится с помощью подъемника и измерительной штанги. При том же результате разница в цене будет весьма ощутимой. А вот если нужна тщательная проверка всей «геометрии», здесь без соответствующего оборудования не обойтись. Стенды для контроля и регулировки углов установки колес можно разделить на две большие группы: оптические и компьютерные.

Оптические стенды бывают лучевые и лазерные. В лучевых источником света является лампа накаливания. Два таких источника (коллиматора) крепятся к колесам, а спереди и сбоку автомобиля размещаются измерительные экраны (мишени), на которые и проецируется луч света. При регулировке схождения лучи направляются на располагаемую перед машиной измерительную штангу. Лазерные стенды более точные, а работать на них проще. По бокам ямы или подъемника устанавливаются измерительные экраны. В их центрах сделаны отверстия, через которые строго навстречу друг другу направляются лазерные лучи. На колеса автомобиля крепятся зеркала, от которых лучи отражаются на экраны. К достоинствам оптических стендов можно отнести простоту и проистекающую из нее надежность. Отличаются они и низкой ценой. А вот недостатки гораздо существеннее – сравнительно низкая точность, возможность работать одновременно только с одной осью автомобиля, отсутствие базы данных по моделям и невозможность измерить некоторые параметры (например, повернутость заднего моста), характеризующие общую «геометрию» автомобиля. Если автомобиль имеет многорычажную подвеску, оптические стенды ему противопоказаны.

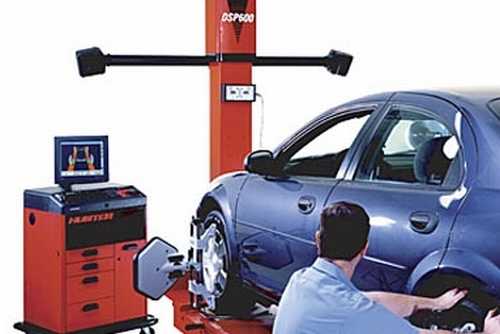

Компьютерные стенды подразделяются на датчиковые (CCD) и 3D. В первых на каждом колесе крепятся связанные между собой измерительные головки, информация от которых обрабатывается компьютером. По способу соединения между головками стенды бывают кордовыми (между головками натягивается резиновый жгут, а соединение с компьютером осуществляется через кабель), инфракрасными проводными (связь между головками обеспечивается посредством инфракрасных лучей, а с компьютером через кабель) и инфракрасными беспроводными (головки соединяются с компьютером по радиоканалу). Последний тип стендов на сегодняшний день наиболее распространен. При выборе учтите, что до сих пор существуют компьютерные стенды с незамкнутым контуром (с двумя измерительными головками), функциональные возможности которых гораздо ниже, чем стендов с замкнутым контуром (с четырьмя головками).

Достоинства компьютерных стендов очевидны: высокая точность, возможность работать сразу с двумя осями и измерять гораздо больше параметров, наличие постоянно обновляемой базы данных (около 40 тысяч моделей), программа, подсказывающая механику последовательность действий. Но ССD стенды не лишены и недостатков – хрупкие датчики, зависимость от температурных условий, освещенности. Они требуют периодической проверки и юстировки (два раза в год).

Появление компьютерных 3D стендов многие специалисты называют революцией в области контроля и регулировки углов установки колес. Как говорится, гениальное всегда просто. На стойке перед автомобилем закрепляются видеокамеры, которые с высочайшей точностью фиксируют положение закрепленных на колесах пластиковых светоотражающих мишеней. Для измерения углов достаточно прокатить автомобиль на 20-30 см вперед-назад и повернуть руль вправо-влево. Данные с видеокамер обрабатывает компьютер и в реальном времени выдает все мыслимые геометрические параметры. Эта технология получила название «машинное зрение». Для проведения измерений 3D стенды, в отличие от всех остальных, не требуют размещения автомобиля на идеально ровной поверхности. Недостаток – цена.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать:Как прокачать амортизаторы перед установкой

После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

Как отрегулировать схождение колеса на «Газели» самому

Как правильно провести регулировку схождения колесВыполнять развал-схождение колес своими руками является достаточно сложно и ответственной задачей. Для начала придется выбрать соответствующие инструменты, а также выделить определенную сумму. При проведении рабочих действий придется воспользоваться дорогостоящим инструментом.

Тем, кто решит провести все самостоятельно без помощи специалиста, придется заранее приобрести специальное оборудование.

Автовладельцам потребуется обзавестись следующими инструментами:

• Измерителем развала (цифровой разработкой).
• Регулятором схождения для выполнения замера.
• Набором с ключами.

Вам это будет интересно О колпаках на колеса на ВАЗ: оригинал на литые диски

Выполнить основную работу можно с осуществлением определенных действий. Порядок работы будет выглядеть следующим образом: автовладелец должен определить расстояние между конструкциями. Все эти сведения нужно зафиксировать на бумаге.

Когда показатель развала меняется, аналогичная ситуация происходит и со схождением. Нужно убедиться, что все гайки на колесах прочно затянуты. При несоблюдении идентичности следует своевременно принять меры, чтобы данную ситуацию изменить. Разность между изделиями может иметь максимум 0.5 атмосфер.

Важно!

При помощи контргайки, болта с эксцентриком происходит крепление рычагов подвески транспортного средства. Чтобы отрегулировать угол развала, нужно немного отпустить гайку. Таким образом можно обеспечить свободное вращение эксцентрика. После завершения данных мероприятий следует затянуть отпущенные гайки, снять автомобиль с домкрата.

Развал схождение Газель без ограничения по длине кузова.

Развал и схождение — весьма важные параметры настройки подвески, влияющие не только на управляемость автомобиля, но и на скорость износа колес и деталей подвески, а также(хоть и весьма незначительно, но все же) на расход топлива. Если мы говорим о грузовом автомобиле, в частности, Газели или Соболе, нагрузка на подвеску которых значительно больше, нежели на подвеску легковой машины, то и влияние параметров развала и схождения на все эти показатели оказывают большее.

Когда делать Развал схождение Газель

Проверку регулировки этих параметров нужно проводить регулярно, как советуют специалисты, как минимум, два раза в год. Это при условии, что никаких ремонтов подвески или замены колес владелец автомобиля не производил. В противном же случае регулировку развал схождение Газель требует после каждого серьезного вмешательства в ходовую часть автомобиля, например, ремонте рулевой рейки или замене поперечного рычага подвески.

Важно: хоть развал схождение на газель и устанавливаются в процессе одной процедуры и на одном стенде, это два разных параметра. Первый – угол наклона колес в горизонтальной плоскости, то есть, по отношению к дороге

Развал называют отрицательным при наклоне колес нижней стороной наружу и, соответственно, положительным нижней стороной внутрь. Правильно отрегулированный угол развала обеспечивает максимально полное сцепление колес с дорогой и, как следствие, хорошую управляемость автомобиля. Пренебрежение этим параметром влечет за собой, в самом мягком случае, ускоренный и неравномерный износ колес, в худшем – проблемы с управлением автомобилем, особенно на высоких скоростях

Первый – угол наклона колес в горизонтальной плоскости, то есть, по отношению к дороге. Развал называют отрицательным при наклоне колес нижней стороной наружу и, соответственно, положительным нижней стороной внутрь. Правильно отрегулированный угол развала обеспечивает максимально полное сцепление колес с дорогой и, как следствие, хорошую управляемость автомобиля. Пренебрежение этим параметром влечет за собой, в самом мягком случае, ускоренный и неравномерный износ колес, в худшем – проблемы с управлением автомобилем, особенно на высоких скоростях.

Схождение – угол наклона колес в вертикальной плоскости. Проще говоря, колеса автомобиля расположены не строго перпендикулярно своей оси, они слегка развернуты по отношению к направлению движения. Угол, которые они образуют, и есть угол схождения. Схождение в разных странах измеряют по-разному: в большинстве европейских стан – в градусах; в США – в минутах; в России—в миллиметрах, то есть расстояние между задними кромками колес минус расстояние между их передними кромками. Этот параметр регулировки колес влияет на их долговечность.

Важно: для каждого автомобиля производитель устанавливает свои оптимальные величины развала и схождения. Для разных типов автомобилей (легковых и грузовых) при регулировки этих параметров применяется и различное оборудование

Так, развал на Газели производится на стенде для грузовых автомобилей.

Поводом для прохождения процедуры регулировки сход развал на газель могут стать следующие симптомы:

• колеса изнашиваются значительно быстрее, нежели обычно, причем износ происходит неравномерно – протектор стирается либо на внешней, либо на внутренней части колеса;
• во время движения автомобиля колеса издают сильный шум;
• на большой скорости автомобиль начинает «вести» влево или вправо;
• автомобиль плохо слушается руля, а по окончании поворота он не возвращается в исходное положение;
• необоснованно возрос расход топлива.

История

С чего все началось?
Автомобиль явился прямым наследником телеги.
Помните как его называли на заре автомобилизации? — Безлошадная повозка. Именно конструкция повозки легла в основу первых автомобилей.

Однако автомобиль отличается от телеги тем, что его не тянут, а он сам едет. Что же будет если такую телегу не тянуть, а толкать и при этом одно колесо наедет на небольшое препятствие? Например на камушек или выбоину на дороге?
В этом случае система выходит из стабильного состояния (прямолинейного движения) – переднюю ось резко
разворачивает. Это происходит из-за большого плеча обкатки
.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Когда регулировать и нужно ли регулировать

В ходе эксплуатации происходит естественный износ деталей подвески. В результате углы установки колес нарушаются. Поэтому периодически, как предписано в мануале, нужно проводить их контроль и, при необходимости, регулировку. Во «внеплановой» регулировке автомобиль нуждается чаще всего после наезда на препятствия или ямы, а также после аварий, в которых пострадал кузов. Если после такого случая поведение машины изменилось (начало «тянуть» в сторону или ее постоянно приходится «ловить» рулем на прямой, руль при движении прямо находится не в среднем положении, при выходе из поворота руль сам не возвращается в среднее положение, шины изнашиваются неравномерно и визжат в поворотах), то следует не задерживаясь ехать на СТО. И третий повод заехать к «развальщикам» – после замены деталей подвески и рулевого управления, которые влияют на положение колес.

Если же ни один из вышеописанных вариантов не произошел, а симптомы «неправильных углов» проявляются – не торопитесь и проанализируйте ситуацию. Что предшествовало изменению характера езды? Если, например, были установлены другие колеса, то вибрации и неравномерный износ протектора может быть вызван их разбалансированностью. Трясет машину и при недостаточной затяжке колесных болтов. Дефектные, разноразмерные, с разным рисунком протектора и разнонакачанные шины также приведут к аномальному поведению автомобиля. Увод машины в сторону может быть следствием подтормаживания одного из колес из-за неисправности тормозного механизма. А неисправные амортизаторы провоцируют неустойчивое поведение на дороге. Тяжело стал вращаться руль? Возможно, что виноват гидроусилитель. Уменьшился выбег? Причиной могут быть ступичные подшипники.

Регулировка схождения передних колес

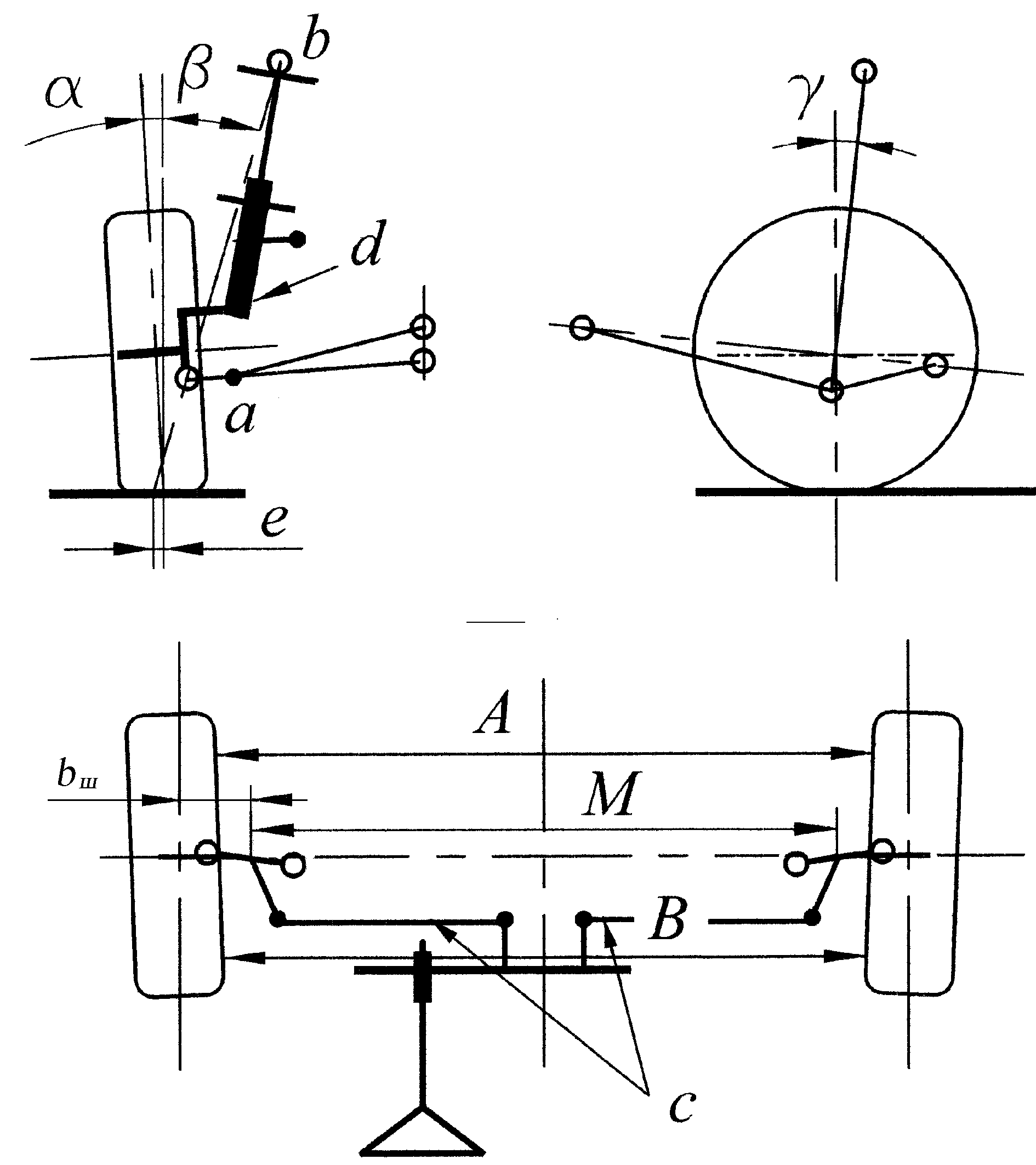

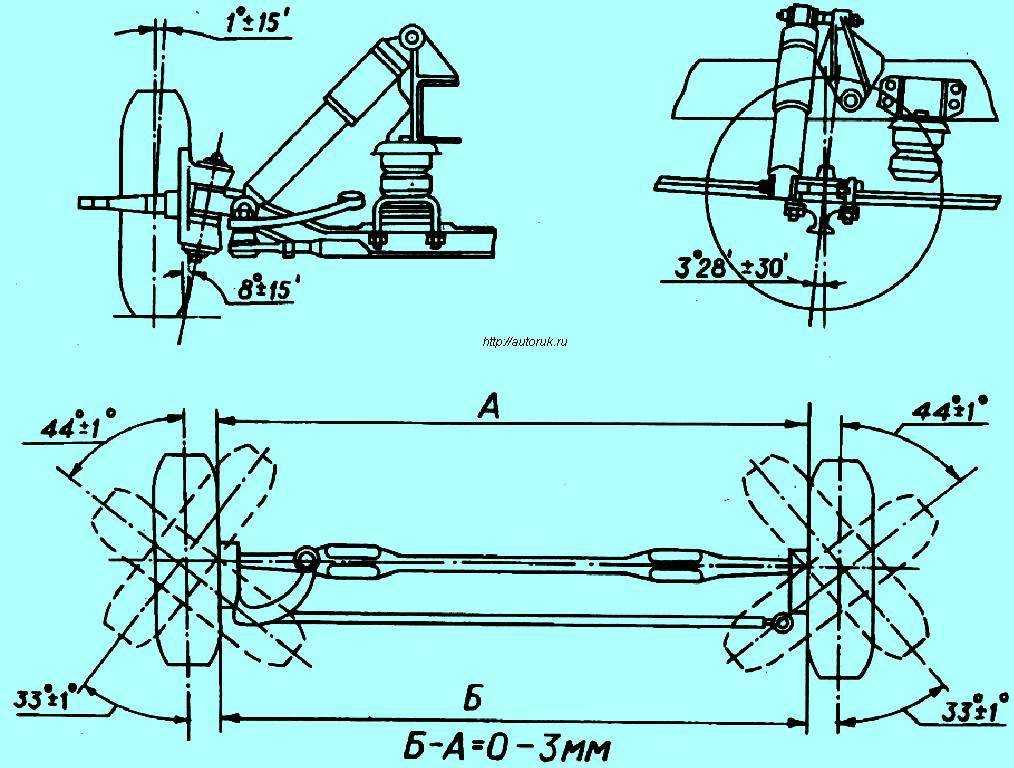

Величина схождения передних колес определяется разностью размеров между внутренними боковыми поверхностями шин на уровне оси колес.

Эта разность должна быть от 0 до 3 мм. Колеса при этом должны стоять в направлении прямолинейного движения.

Автомобиль устанавливаем на ровной горизонтальной площадке.

Если нет специальной линейки, измерить разность расстояний между колесами можно с помощью рейки длиной 1,5 м и глубиномером штангенциркуля.

Начинаем измерение с передней стороны от оси колес.

Для большей точности мелом помечаем на шинах места, между которыми измеряли расстояние.

Прокатываем автомобиль вперед, чтобы колеса провернулись на 180° и повторяем замер между точками, но теперь уже сзади от оси колес.

Вращая тягу, устанавливаем величину схождения. Если тяга не поворачивается, обрабатываем резьбу наконечников проникающей жидкостью

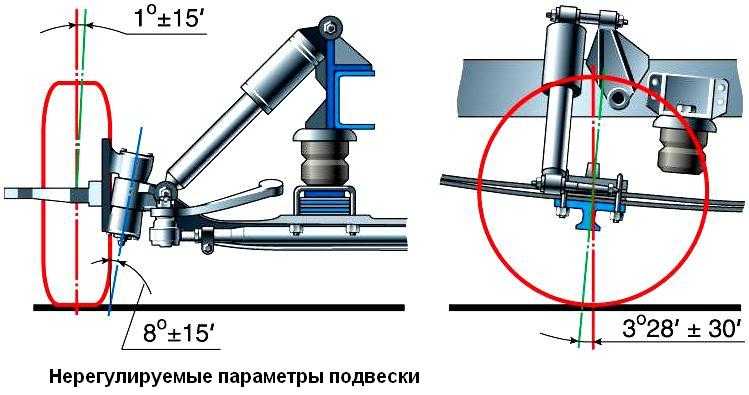

Устройство передней пружинной подвески на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 довольно простое. Передняя пружинная подвеска независимая. На двойных поперечных рычагах, с однотрубными газонаполненными амортизаторами и стабилизатором поперечной устойчивости.

Основой передней пружинной подвески на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 служит стальная трубчатая балка-поперечина. Она крепится к лонжеронам рамы восемью болтами и дополнительно двумя растяжками. В кронштейны поперечины запрессованы оси. На них через сайлентблоки установлены нижние кованые рычаги подвески. Кроме того, на кронштейнах установлены маятниковые рычаги рулевого управления.

Детали передней пружинной подвески на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Верхние рычаги передней пружинной подвески на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, штампованные из листовой стали, установлены также через сайлентблоки на осях, прикрепленных болтами к кронштейнам поперечины. Пружины подвески имеют не шлифованные опорные витки. Нижними торцами пружины опираются на чашки нижних рычагов, а верхними – через резиновые прокладки – упираются в чашки, закрепленные на кронштейнах поперечины.

Внутри пружин размещены амортизаторы. В нижней проушине амортизатора установлен сайлент-блок, ось которого прикреплена болтами к чашке нижнего рычага. Шток амортизатора через резиновые подушки крепится к кронштейну поперечины. Амортизаторы – однотрубные, газонаполненные, не разборной конструкции.

Для уменьшения крена автомобиля при поворотах и улучшения управляемости в передней подвеске установлен стабилизатор поперечной устойчивости. Он состоит из штанги, двух стоек, кронштейнов, резиновых подушек и крепежных деталей. На кронштейне нижнего рычага размещен резиновый буфер сжатия, ограничивающий ход подвески вверх.

Стойка передней пружинной подвески на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 соединена с верхним и нижним рычагами двумя герметичными шаровыми опорами. К стойке крепится цапфа, на которой установлены два роликовых конических подшипника ступицы колеса. Регулировка подшипников производится гайкой, навернутой на резьбовой конец цапфы. Подшипники смазываются пластичной смазкой, заложенной в полость ступицы.

От попадания грязи они защищены манжетой с внутренней стороны колеса и ввертным колпаком снаружи. В ступицу запрессованы пять болтов, к которым конусными гайками крепится колесо с камерной или бескамерной шиной. Кроме того, тремя винтами с потайными головками к ступице крепится диск переднего тормоза.

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

• при прямолинейном движении автомобиль ведёт в сторону;
• при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
• отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
• запоздалая реакция на поворот рулевого колеса;
• «тугой» руль;
• при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
• при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
• при выходе из поворота руль не возвращается;
• нехарактерный шум покрышек во время движения;
• неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

• сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
• долговременной и агрессивной езды по неровностям;
• изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
• снятия и установки стоек, балки с рычагами;
• замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
• замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
• после того как были установлены автобаферы или прочие варианты проставок на авто.

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

Замена шарнира равных угловых скоростей (ШРУСа)

Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.

Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

Как выполняется проверка и регулировка углов установки колес

Многие недобросовестные автомастера сразу, как только автомобиль заехал на стенд, принимаются регулировать углы установки колес. В этом случае лучше сразу отказаться от услуг таких «специалистов». Первое, с чего начинается комплекс процедур – проверка технического состояния автомобиля, а именно:

1. наличие люфта в рулевом колесе и ступичных подшипниках;
2. наличие радиального и осевого биения колесных дисков;
3. исправность узлов подвески;
4. давление воздуха в шинах.

Кроме того, проверка и последующая регулировка должна выполняться только когда автомобиль полностью разгружен, т.е. ни в салоне, ни в багажнике не должно быть ничего лишнего, и если мастер не поинтересовался, полностью ли автомобиль разгружен, это серьезный повод усомниться в его квалификации.

Последний подготовительный этап – установка рулевой рейки в нейтральное положение. Вычисляется требуемое положение вручную путем вращения руля от упора до упора. Половина общего числа оборотов и будет серединой рулевой рейки. Если эту процедуру пропустить, радиусы поворота автомобиля влево и вправо будут различаться, что не добавит комфорта управлению.

После выполнения всех необходимых приготовлений можно приступать к регулировке углов установки управляемых колес. Процедура выполняется в три этапа со строгим соблюдением последовательности: установка кастора – установка развала – установка схождения.

В зависимости от типа подвески установка углов кастора и развала выполняется различными способами: добавлением или удалением регулировочных шайб, ползунковыми механизмами, эксцентриковыми болтами. Многие автомобили конструктивно лишены возможности регулировать развал и угол продольного наклона оси поворота колес, в их числе BMW, некоторые модели Mercedes и Daewoo. Схождение управляемых колес на всех машинах регулируется единственным способом: изменением длины рулевых тяг.
