Особенности подвески lada granta и lada kalina

Задняя подвеска автомобиля Лада Приора

Задняя подвеска автомобиля Лада Приора — по­лунезависимая, выполнена на «уп­ругой» балке с продольными рыча­гами, цилиндрическими пружинами и телескопическими амортизатора­ми двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединен­ных поперечиной U-образного сече­ния. Такое сечение обеспечивает со­единителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемещаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы пере­менного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления аморти­затора, щита заднего тормозного ме­ханизма и оси ступицы колеса. Спе­реди рычаги балки закреплены бол­тами в съемных кронштейнах лонже­ронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Нижняя проушина амортизатора крепится к кронштейну рычага бал­ки. К кузову амортизатор прикреп­лен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втул­ка, запрессованные в проушину. Шток амортизатора закрыт гофриро­ванным кожухом, защищающим его от грязи и влаги. При «пробоях» под­вески ход штока амортизатора огра­ничивается буфером хода сжатия, выполненным из эластичной пласт­массы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренная к корпусу амортизато­ра), а верхним упирается в кузов че­рез резиновую прокладку.

Пружина и детали амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — рас­порная втулка; 6 — кожух амортизатора; 7 — гайка штока; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток аморти­затора; 12 — корпус амортизатора; 13 — нижняя опорная чашка пружины; 14 — гайка болта нижнего крепления аморти­затора; 15 — проушина; 16 — болт ниж­него крепления амортизатора; 17 — бу­фер хода сжатия.

На фланце кронштейна рычага балки установлена ось ступицы зад­него колеса (она крепится четырьмя болтами). Ступицу с запрессован­ным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке вы­полнен кольцевой буртик, который надежно стопорит гайку путем его за­мятия в проточку оси. Подшипник ступицы — закрытого типа, не требует регулировки и смазки в процессе экс­плуатации автомобиля.

Как разбирается передняя и задняя подвеска

Ходовая состоит из 41 детали, поэтому ее разборка занимает больше времени, а сборка может потребовать дополнительной настройки. Процесс выглядит следующим образом:

1. Поочередно баллонным ключом ослабьте болты на колесе, подтяните машину на смотровую яму или эстакаду. Обязательно затяните ручник – так Вы застопорите задние, теперь снимайте спереди.
2. Открутите гайки со ступиц, теперь можно вынимать стальной стержень шаровой опоры из стойки демпфера.
3. Отсоедините стабилизатор от рычага. Открепите шаровые от кулака поворотов и достаньте их.
4. Отсоедините кронштейн от кузова, а затем достаньте растяжку. Попутно ослабьте держатели колодок.
5. Подвяжите тормозной суппорт, оставив его прикрепленным к шлангу. Снять его не так сложно, но вот устанавливать гораздо сложнее, поэтому проще оставить его висеть.
6. Открутите гайки с демпфера, снимите его, а затем и защитный кулак.
7. Торцевыми ключами выньте крепления шарового шарнира, кулака поворотов. Старайтесь не повредить защитный чехол шарнира.
8. Разбор ходовой сзади выглядит следующим образом:
9. Поставьте машину на яму (лучше, конечно, использовать подъемник);
10. Откройте багажник, под облицовкой (которая закрывает колесные арки) ослабьте болты амортизаторов.
11. Постепенно ослабляя болты крепления колес, снимите их.
12. Открутите скобы, крепящие тросы ручника, затем снимите их – иначе они будут мешаться. Открутите барабанные механизмы, наконечники троса, фланцы.
13. Достаньте трубки тормозного механизма. Открутите шайбу приводного рычага, затем достаньте сам привод.
14. Снимите опоры демпфера.
15. снимайте стойку.
16. Открутите крепежи балки (снизу), плавно спустите ее на землю.

Какие могут быть проблемы и как их устранить

За состоянием передней подвески нужно наблюдать регулярно. Наиболее частыми повреждениями является истирание чехлов шарниров. Эти повреждения относятся к механическим. Среди неисправностей этого элемента авто отмечаются неровности рычага, находящиеся на подвеске или на штанге стабилизатора. Это может привести к неправильной и неточной работе. Во всех этих случаях нужно проверить детали, после чего просто заменить их на новые.

Среди неисправностей могут быть и такие мелкие, которые следует устранить, используя обычный ремкомплект. Например, ослабление болтов штанги стабилизатора или гайки крепления опоры. Следует затянуть их покрепче.

Если же вы слышите, что подвеска издает звуки (стук, скрип), то это свидетельствует о более серьезных повреждениях. Сначала нужно определить, откуда исходит звук. Для этого можно использовать домкрат. Раскачайте в вертикальной плоскости колесо, если стучит в центре колеса, то, скорее всего, в подшипнике имеется довольно большая щель. Самому лучше подшипник не менять, так как можно его разрушить. Лучше обращаться в автосервис, где есть специальное оборудование для этих целей.

Делаем выводы: лучше заняться диагностикой и профилактикой своего авто и обезопасить себя во время езды, чем вкладывать средства в тюнинг.

Ходовая часть автомобиля Лада Приора

При подборе автомобиля ходовую проверяют чуть ли не с первых минут, что обусловлено сложностью ремонта каждой комплектующей. Устройство лучше знать самому, чтобы определять изношенность механизмов и узлов, понимая какие из них издают неестественный для любимой машины звук.

Наконец, такие знания спасут от того, что нечестные мастера в автосервисе посоветуют поменять лишние детали, хотя изношены они всего на половину. С передней подвеской ВАЗ-2170 нужно быть особенно аккуратным – если говорить про те узлы, которые быстро изнашиваются, ради экономии своего же времени Вы можете заменить их на аналоги.

Схема передней подвески автомобиля Приора с цифровыми обозначениями показана на рисунке.

Цифрами обозначены следующие детали:

1. кулак поворотов;
2. эксцентриковый болт;
3. стойка амортизатора;
4. рычаг;
5. стабилизатор;
6. крепление;
7. стойка;
8. поперечная перекладина;
9. шаровая опора;
10. растяжка.

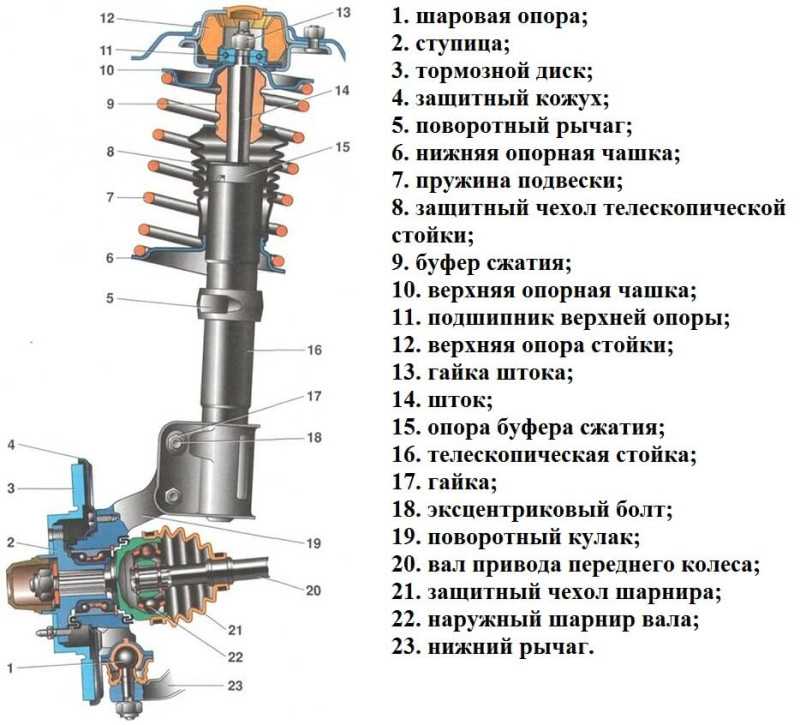

Есть еще один рисунок: подвеска автомашины Приора — схема с обозначениями

• «Группы» деталей отвечают за отдельные задачи. Стабилизатор вместе со своими стойками делает так, чтобы машина поворачивала плавно, колеса крутились синхронно, согласно тому усилию, которое водитель прилагает к повороту руля. Демпфер «гасит» удары от всех ухабов, через которые проходит машина, раскачиваясь, снижая амплитуду движения.
• Ступица – это «посадочное гнездо» для колеса машины. Вместе с суппортом она удерживает его в одной плоскости, не давая ему идти «восьмеркой». Тормозной диск плотно прилегает к этой конструкции, прижимаясь вплотную только тогда, когда водитель нажимает педаль тормоза. Поворотные комплектующие выстраивают правильный угол поворота, стабилизатор ограничивает их действие.
• Независимая система макферсон позволяет проезжать ухабы, слегка раскачиваясь – например, когда водитель проезжает правым колесом по ровной поверхности, а левое заносит на лежачего полицейского, пассажиры чувствуют наклон кузова только из-за того, что левая его часть приподнята. Подвеска как бы «сгибается», оставляя правую часть кузова практически неподвижной, а колеса – прилегающими вплотную к дороге.
• Система ходовой части спереди ВАЗ Лады получилась достаточно удачной, ее устройство изучить несложно, если отнестись к этому с должным пониманием. Когда в ней что-то стучит, разобраться в причине неисправности достаточно легко, но испачкаться в процессе диагностики все же придется.

Задняя подвеска Приоры– из чего состоит, схема

Задняя часть является полузависимой – для достаточной жесткости. Схема устройства всех ее комплектующих показана на рисунке.

1 — защитный кожух;

2 — буфер хода сжатия;

3 — опорная шайба;

4 — изоляционная прокладка пружины;

5 — верхняя опорная чашка пружины;

6 — подушки крепления штока амортизатора;

7 — нижняя опорная чашка пружины;

9 — болт крепления амортизатора;

10 — болт крепления оси ступицы колеса;

11 — тормозной барабан;

12 — подшипник ступицы;

13 — ступица колеса;

14 — ось; 15 — гайка;

16 — стопорное кольцо;

17 — установочный штифт

Устройство задней ходовки Приоры немного проще — автомобиль является переднеприводным, а его задние колеса не должны поворачиваться. Ходовая часть сзади отвечает только за правильное положение колес (чтобы они не шли «восьмеркой»), а также торможение – благодаря барабанному механизму, плавный проход препятствий (качение по возможности «гасится» устройством).

Задняя подвеска Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Моменты затяжки резьбовых соединений

Наименование узлов и деталей	Резьба	Момент затяжки, Н-м
Болты крепления колеса Гайка подшипника ступицы заднего колеса Гайка болта нижнего крепления амортизатора к рычагу задней подвески Гайка крепления штока амортизатора задней подвески к кузову Гайки болтов крепления рычага задней подвески к кронштейну Гайки крепления кронштейна рычага задней подвески к кузову	M12x1,25 М20х1,5 М12х1,25 М10х1,25 М12х1,25 М10х1,25	65,2-92,6 (6,7-9,5) 186,3-225,6 (19,0-23,0) 66,6-82,3 (6,8-8,4) 50,0-61,7 (5,1-6,3) 66,6-82,3 (6,8-8,4) 27,4-34,0 (2,8-3,5)

— ОПИСАНИЕ КОНСТРУКЦИИ

Задняя подвеска автомобиля полунезависимая, выполнена на «упругой» балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемешаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, шита заднего тормозного механизма и оси ступицы колеса. Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втулка, запрессованные в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.

На фланце кронштейна рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.-

Пружина амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — распорная втулка; 6 — кожух амортизатора; 7 — гайка ; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток амортизатора; 12 — корпус амортизатора; 13 — нижняя опорная плашка пружины; 14 — гайка болта нижнего крепления амортизатора; 15 — проушина; 16 — болт нижнего крепления амортизатора; 17 — буфер хода сжатия

Колеса, шины и ступицыПроверка колес, шин и ступицПроверка давления в шинахКолесо — заменаПодшипник передней ступицы Подшипник задней ступицыПередняя подвескаПроверка передней подвескиКронштейн крепления растяжкиПродольная растяжка подвескиШаровая опора стойкиПоперечный рычаг подвескиЗамена резино-металлических шарнировСтойка передней подвескиРазборка стойки Стабилизатор поперечной устойчивостиПодушки стабилизатораУглы установки передних колесЗадняя подвескаПроверка задней подвески Амортизатор и пружина задней подвескиБалка задней подвески

Особенности демонтажных работ

Демонтаж элементов задней и передней подвески на Ладе Приоре в основном нужен для смазки подвижных частей. Понадобится он и в ситуациях, когда требуется ремонт или замена изношенных составляющих.

Демонтаж подвески сзади

Конструктивно ходовка тут проще, а значит, и разбирать (ремонтировать) ее легче. Процесс заключается в нескольких стандартных процедурах.

1. Автомобиль устанавливается на площадку со смотровой ямой. Ещё лучше если есть возможность поднять его на подъёмнике.
2. Теперь нужно открыть багажное отделение и снять облицовочный материал от катушек с ремнями безопасности. За ними находится крепление амортизационных стоек подвески. Их следует только ослабить, полностью откручивать не нужно.
3. Далее надо снять колёса. Если автомобиль находится на подъемнике, то колёсные болты следует ослабить ещё на земле, а уже затем поднимать автомобиль.
4. Тросы ручного тормоза также снять для облегчения демонтажа. Открутить крепёжные скобы, которыми тросы фиксируются к кронштейнам кузова и рычагам. Далее снимаются тормозные барабаны. Через рычаг стояночного тормоза надо извлечь наконечники троса. Вместе с этим потребуется открутить фланцы тормозов сзади.
5. Теперь можно снимать жёсткие трубки тормозных механизмов. Демонтируется приводной рычаг, предназначенный для работы регулятора по распределению давления. Для его демонтажа достаточно удалить шайбу, потом отсоединить кронштейн и извлечь привод.
6. После проделанных работ можно приступить к снятию амортизационных стоек подвески. Нужно снять опоры, открутить крепежные элементы и снять шайбу с кузовного кронштейна. Под колесную ось спереди надо положить подходящие упоры и вывесить заднюю часть, после чего можно снять амортизационную стойку в сборе.
7. Чтобы демонтировать заднюю балку, нужно открутить крепежные элементы кронштейна, с помощью которого та фиксируется к кузову снизу.

Таким образом задняя подвеска оказывается демонтирована. Дальше можно разобрать амортизаторы для замены отдельных элементов или ремонта.

Для извлечения пружин могут потребоваться специальные стягивающие устройства.

Приобрести их можно в любом автомагазине. Без подобных приспособлений снятие пружин может обернуться получением различных травм, к тому же снять их по-другому проблематично. Так как пружина сжата и достаточно сильно, то при неосторожных действиях она вылететь, причинив повреждения.

Демонтаж передней подвески

Она несколько сложнее задней с технической точки зрения. Конструктивно пружинная подвеска состоит из 41 детали. Основная ее часть – это амортизационная стойка, которая присоединяется к кулаку поворотов на 2 болтовых соединения. Крепежные болты оснащаются эксцентриком-шайбой.

Когда функционирует механизм рулевого управления, поворачивается и болт стойки сверху, что в результате приводит к возможности поворачивать. Вместе с тем стойка является слабым местом. Она принимает на себя основную нагрузку по смягчению колебаний.

голоса

Рейтинг статьи

Что решили ремонтировать

Совместно со слесарем и мастером по ремонту мы решили, что нужно менять и ремонтировать следующее:

1. Заменить резинки рычагов (ромашки).
2. Заменить стойки стабилизатора (в простонародии яйца).
3. Смазать направляющие тормозных суппортов.
4. Заменить на всех 4 колесах тормозные накладки и колодки. Хотя задние были не слишком изношены, но я решил менять.
5. Тросы ручного тормоза в местах изгиба возле задних колес сгнили. Оплетка переломилась, попала вода, и все заржавело. В результате правое заднее колесо ручным тормозом не останавливалось. Поэтому было решено менять оба троса.
6. Также решили заменить два наружных ШРУСа. Это я еще дома знал, так как на поворотах был слышен характерный хруст.

Мастер посчитал стоимость запчастей и работы. Оказалось, что на автомобили старше 6 лет предоставляется скидка на запасные части 20%. Поэтому за все насчитали 12566 рублей.

Я оставил машину в автосалоне, а сам поехал в город. Сказали, что на ремонт у дилера потребуется примерно 4 часа. Позже мне позвонили, сказали, что задние тормозные барабаны имеют большие задиры. Спросили, будем менять или нет, на что я согласился на замену.

Неисправность в системе рычагов

Очень часто проблема заключается в износе сайлентблоков рычагов. В результате их износа система начинает «люфтить» и стучать. Вместе с этим ухудшается управляемость автомобилем, соответственно, безопасность движения сильно снижается. Для выявления неисправностей сайлентблоков вам понадобится домкрат и монтировка.

Прежде всего нужно поддомкратить колесо, чтобы полностью его вывесить. Затем воспользуйтесь монтировкой как рычагом, прилагая нагрузку к рычагам подвески в разных направлениях, т.е. расшатывая их из стороны в сторону. Если обнаружен люфт с глухим постукиванием, значит с диагнозом вы не ошиблись. Таким же образом нужно проверить рычаги второго колеса.

Заменить шарниры можно даже самостоятельно. Для этого прежде всего необходимо демонтировать рычаги. Чтобы вытащить старые шарниры из рычагов и установить новые, понадобится специальное приспособление, предназначенное именно для вашей марки и модели автомобиля.

Модернизация систем подрессоривания

1. Для передней подвески:

2. Для задней подвески усилили пружины и установили газонаполненные амортизаторы. Стоит отметить, что заводской тюнинг подвески сочетается с улучшением шумоизоляции авто. При такой доработке машина вполне комфортно чувствует себя на дороге до 150 км/час, при этом отлично справляясь с прохождением поворотов практически с любым покрытием дороги.

Детальный анализ надежности подвески для Лады Гранта лифтбек провести достаточно непросто. Это связано с непродолжительным сроком эксплуатации авто. Ресурсные испытания машины еще впереди. Однако, опираясь на отзывы владельцев и результаты гарантийного и сервисного обслуживания этих автомобилей, можно охарактеризовать основные неисправности:

• ослабление затяжки фиксирующих болтов стабилизатора поперечной устойчивости;
• выход гидравлических амортизаторов (через 60-80 тыс.км) из строя, течи амортизаторов;
• износ (увеличенный зазор) подшипников передних колес, что вызывает ускоренный износ сайлент-блоков рычагов;
• потеря жесткости пружин (особенно для пружин с меньшим диаметром);
• износ шаровых опор передней подвески.

• появление скрипов в месте крепления амортизационной стойки;
• выход амортизатора из строя;
• нарушение углов установки колес, в том числе из-за нарушения регулировки зазора подшипников ступиц или их разрушения;
• повреждение защитных чехлов амортизатора.

Такой подход легко обосновать повышенными издержками при проведении отложенного ремонта. Изношенные подшипники будут оказывать повышенную нагрузку на шаровые опоры, резиновые втулки рычагов, вызывать нарушение углов установки передних колес. Со временем начнет быстрее изнашиваться и резина. Просевшая пружина не только приведет к возможному повреждению бампера о первый высокий бордюр. Быстрее выработается амортизатор, а машина потеряет в комфорте на высоких скоростях.

Снятие стойки амортизатора задней подвески на автомобиле Лада Гранта производят для замены просевшей или лопнувшей пружины, а так же для замены самого амортизатора или его ремонта в случае если он разборный и у вас есть соответствующий ремонтный комплект.

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В салоне автомобиля складываем спинку заднего сиденья и плоской отверткой поддеваем резиновую заглушку стакана стойки амортизатора.

Снимаем резиновую заглушку, после чего торцовой головкой и обычным рожковым ключом выкручиваем гайку верхнего крепления штока амортизатора к кузову автомобиля.

• Устанавливаем под передние колеса упоры и вывешиваем заднюю часть кузова, снимаем колесо с ремонтируемой стороны.
• Откручиваем гайку болта нижнего крепления амортизатора к кронштейну задней балки.
• Выводим нижний конец стойки из кронштейна и снимаем ее вместе с пружиной.

Снимаем с амортизатора пружину вместе с ее резиновой проставкой. Далее снимаем со штока втулку и нижнюю подушку вместе с пыльником. Все резиновые элементы подлежат замене в случае если резина потеряла свою эластичность, сильно потрескалась и других дефектах. Из пыльника не забудьте вынуть резиновый буфер сжатия.

Выполнив необходимый ремонт или замену изношенных элементов, приступаем к установке стойки. Последовательность установки выполняется в порядке обратном снятию

В первую очередь с помощью изоляционной ленты фиксируем на верхнем конце пружины резиновую проставку.
Одеваем пружину на стойку, так чтобы ее конец четко вошел в соответствующий паз опорной чашки амортизатора.

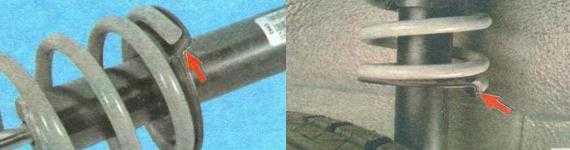

При монтаже, обратите внимание на то, чтобы нижний конец пружины смотрел в сторону колеса.

На этом ремонтные работы по снятию и установке стойки амортизатора задней подвески на автомобиле Ваз 2190 завершены.

Заднюю балку Лады Гранта удобнее снимать на подъемнике

Если нет возможности установить автомобиль на подъемник, осторожно поднимите заднюю часть автомобиля, установив домкрат под балку. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля.В итоге задок автомобиля должен быть подвешан

До того как вы подвешаете задок снимите колеса. Без колес вам и вашим помощникам будет удобнее оперировать с балкой. Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

Прежде всего мы хотели еще раз показать устройство задней балки, что повзволит вам оценить где и как балка крепится к кузову, к другим элементам подвески.

Прежде всего при снятии балки необходимо отсоеденить ее от задних амортизаторов (9) и кронштейнов (2), которые крепятся к кузову.

Модернизация систем подрессоривания

1. Для передней подвески:

2. Для задней подвески усилили пружины и установили газонаполненные амортизаторы. Стоит отметить, что заводской тюнинг подвески сочетается с улучшением шумоизоляции авто. При такой доработке машина вполне комфортно чувствует себя на дороге до 150 км/час, при этом отлично справляясь с прохождением поворотов практически с любым покрытием дороги.

Детальный анализ надежности подвески для Лады Гранта лифтбек провести достаточно непросто. Это связано с непродолжительным сроком эксплуатации авто. Ресурсные испытания машины еще впереди. Однако, опираясь на отзывы владельцев и результаты гарантийного и сервисного обслуживания этих автомобилей, можно охарактеризовать основные неисправности:

• ослабление затяжки фиксирующих болтов стабилизатора поперечной устойчивости;
• выход гидравлических амортизаторов (через 60-80 тыс.км) из строя, течи амортизаторов;
• износ (увеличенный зазор) подшипников передних колес, что вызывает ускоренный износ сайлент-блоков рычагов;
• потеря жесткости пружин (особенно для пружин с меньшим диаметром);
• износ шаровых опор передней подвески.

• появление скрипов в месте крепления амортизационной стойки;
• выход амортизатора из строя;
• нарушение углов установки колес, в том числе из-за нарушения регулировки зазора подшипников ступиц или их разрушения;
• повреждение защитных чехлов амортизатора.

Такой подход легко обосновать повышенными издержками при проведении отложенного ремонта. Изношенные подшипники будут оказывать повышенную нагрузку на шаровые опоры, резиновые втулки рычагов, вызывать нарушение углов установки передних колес. Со временем начнет быстрее изнашиваться и резина. Просевшая пружина не только приведет к возможному повреждению бампера о первый высокий бордюр. Быстрее выработается амортизатор, а машина потеряет в комфорте на высоких скоростях.

Снятие стойки амортизатора задней подвески на автомобиле Лада Гранта производят для замены просевшей или лопнувшей пружины, а так же для замены самого амортизатора или его ремонта в случае если он разборный и у вас есть соответствующий ремонтный комплект.

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В салоне автомобиля складываем спинку заднего сиденья и плоской отверткой поддеваем резиновую заглушку стакана стойки амортизатора.

Снимаем резиновую заглушку, после чего торцовой головкой и обычным рожковым ключом выкручиваем гайку верхнего крепления штока амортизатора к кузову автомобиля.

• Устанавливаем под передние колеса упоры и вывешиваем заднюю часть кузова, снимаем колесо с ремонтируемой стороны.
• Откручиваем гайку болта нижнего крепления амортизатора к кронштейну задней балки.
• Выводим нижний конец стойки из кронштейна и снимаем ее вместе с пружиной.

Снимаем с амортизатора пружину вместе с ее резиновой проставкой. Далее снимаем со штока втулку и нижнюю подушку вместе с пыльником. Все резиновые элементы подлежат замене в случае если резина потеряла свою эластичность, сильно потрескалась и других дефектах. Из пыльника не забудьте вынуть резиновый буфер сжатия.

Выполнив необходимый ремонт или замену изношенных элементов, приступаем к установке стойки. Последовательность установки выполняется в порядке обратном снятию

В первую очередь с помощью изоляционной ленты фиксируем на верхнем конце пружины резиновую проставку.

Одеваем пружину на стойку, так чтобы ее конец четко вошел в соответствующий паз опорной чашки амортизатора.

При монтаже, обратите внимание на то, чтобы нижний конец пружины смотрел в сторону колеса.

На этом ремонтные работы по снятию и установке стойки амортизатора задней подвески на автомобиле Ваз 2190 завершены.
