Конструкция рулевого управления автомобиля мазда 6

Проверка и регулировка рулевой передачи

Для проверки осевого люфта рулевой передачи вывешивают передние колеса, подняв домкратом передний мост автомобиля, и устанавливают их в положение, соответствующее прямолинейному движению. Затем поворачивают рулевое колесо в левую сторону на один оборот и закрепляют его, привязав шнуром за спицы к стойке ветрового стекла. Затем приступают к проверке осевого люфта рулевого вала. Для этого охватывают рулевую колонку левой рукой и подводят большой палец к нижнему торцу ступицы колеса. После этого при раскачивании передних колес в обе стороны проверяют на ощупь осевой люфт рулевого вала. Люфт не должен ощущаться. Если люфт ощущается, то это указывает на необходимость регулировки подшипников червяка рулевой передачи.

Подшипники вала рулевой передачи регулируют изменением числа прокладок под крышкой картера рулевой передачи. Правильность сборки контролируют по усилию, прикладываемому к рулевому колесу при повороте рулевого вала.

Проверку усилия производят пружинным динамометром. Если динамометра нет, то затяжку подшипников рулевого вала следует считать достаточной, как только будет устранен осевой люфт рулевого вала.

Читать далее — Техническое обслуживание рулевого управления – часть 2.

Регулировка развала схождения пошагово по нитке на ВАЗ 2107

Прежде чем проверить развал, водителю нужно сначала выбрать ровное место. Затем надо сесть в машину, проехаться немного взад и вперед, проверить положение колес, они должны быть выставлены прямо. После этого можно выйти из машины и прожать подвеску машины вниз 2–3 раза.

Если вы решили отрегулировать развал-схождение по нитке, тогда возьмите нить, отвес, штангенциркуль. Прикрепите нить с отвесом так, чтобы она проходила вертикально через центр колеса. Возьмите штангенциркуль, выдвиньте его нижнюю часть и замерьте расстояние от нитки до края обода сверху и снизу. Разница между расстояниями и будет показателем развала. Если нет штангенциркуля, измерьте расстояние обычной линейкой.

Если получается, что разница между нижней и верхней точками колес равна не более 3-4 мм, то вы укладываетесь в верхний порог нормы для заднеприводных автомобилей. Если автомобиль переднеприводной, то разница не должна превышать 1 мм.

При необходимости регулировки ослабьте гайки крепления поворотного кулака, сдвиньте поворотный кулак в необходимую сторону, затем хорошо затяните все крепления.

Для контроля проведите такие же измерения, повернув колеса в крайнее правое и крайнее левое положение.

Для проверки схождения проводим те же подготовительные процедуры, что и при регулировке развала. На следующем этапе необходимо закрепить нитку за переднее и заднее колесо так, чтобы она проходила через центр колес. Если мешают подкрылки, их необходимо демонтировать.

Стоит отметить, что на ВАЗ 2107 колея задних колес уже, чем передних, поэтому, чтобы точно отрегулировать схождение, необходимо под нитку подложить брусок толщина которого равна 22 мм или два спичечных коробка сложенных плашмя, и провести нить поверх. Рулением добиваются того, чтобы нить касалась передней покрышки спереди и сзади. Если касания удалось добиться, то регулировать ничего не нужно.

После этого закрепите нитку с противоположной стороны, но под нитку на заднем колесе подложите кроме бруска на 22 мм еще один толщиной 6 мм или же подложите третий спичечный коробок. В конечном итоге водитель должен обязательно проверить состояние нитки, чтобы она касалась переднего колеса в двух точках — спереди и сзади диска, если же этого не происходит, то нужно произвести регулировку передних колес.

Регулировка деталей с использованием инструментов

Схождение регулируют с помощью гаечных ключей на 13. Для этого следует ослабить муфту наружной рулевой тяги. Затем, используя клещи вида «Кобра», провернуть саму муфту и отрегулировать длину рулевой тяги до того момента, пока зазор между нитью и покрышкой переднего колеса не будет устранен. В конце регулировки необходимо затянуть стяжные хомуты и такие же действия проделать со вторым колесом, добиваясь этим того, чтобы совместное их схождение составляло 2 мм.

Безусловно, отрегулировать развал схождения можно по веревке, заменив ей нить с крючками.

Узлы рулевого управления авто ВАЗ 2109

Основные составляющие управления рулем:

Механизм руля. Он увеличивает и передает определенное усилие на привод для руля. Это усилие к рулевому колесу передает водитель.

Схема рулевого управления ВАЗ 2109

1 — руль.
2 — вал с приводной шестеренкой на конце.
3 — рулевая рейка.
4 — рулевые тяги.
5 — поворотные рычаги.
6 — приводные колеса.

Поворот руля водителем приводит во вращение шестерню, она заставляет рейку перемещаться влево или вправо. Затем рейка передает усилие, которое поступает к рулю, на его привод.

Другим узлом рулевого управления является его привод. На ВАЗ 2109 он снабжен двумя тягами, передающими усилие на рычаги, приводящие к повороту телескопические стойки, расположенные на подвесках колес. Стойки поворачивают колеса влево или вправо.

Причины возникновения люфта

Если при движении автомобиль начинает:

Реагирует на его действия с некоторым опозданием.
Им трудно становиться управлять.
Передние колеса плохо поворачиваются при резком повороте руля, когда автомобиль стоит на месте.

Такие неприятности говорят о наличии увеличенного люфта в руле – зазора между элементами в системе управления, образование которого связано с вращательными движениями. Причинами, из-за которых возник на ВАЗ 2109 люфт руля могут быть:

Несвоевременная или некачественная смазка вызывает износ деталей.
Неправильно проведена регулировка или ослабилось крепление рулевых тяг и элементов рулевого механизма.
В камерах передних колес понизилось давление или отсутствует воздух.
Получили деформацию рулевые тяги.
Движение на высокой скорости по плохой дороге.
Большие переменные нагрузки.

Как измерять люфт руля

Инструкция указывает, чтобы измерять люфт руля ВАЗ 21093 нужно приобрести люфтомер. Если его нет, то можно эту операцию провести простым способом:

Передние колеса ставятся в положение для прямолинейного движения.

Установка линейки для измерения люфта руля

Без изменения положения линейки, рулевое колесо поворачивается в какую-либо сторону до того момента как начнутся поворачиваться передние колеса.
На обод руля в этом положении наносится метка, можно закрепить проволоку.
Без изменения положения линейки, рулевое колесо поворачивается в другую сторону, пока передние колеса не начнут поворачиваться.
Наносится вторая метка, опять закрепляется проволока.
Замеряется расстояние между метками по ободу. Его величина не должна быть больше расчетной.

Установка меток на ободе руля

В линейные единицы (миллиметры) пересчет люфта производится по формуле: L=(5°360°)hD, где L – зазор в миллиметрах рулевого колеса; h = 3,14; D – внешний диаметр руля, мм. Для штатного рулевого колеса он равен 400 миллиметров. Тогда L=(5°/360°)х3,14х400=17 (мм) 5°360° — оптимальный люфт руля.

Если расстояние L больше, а довести регулировкой его не удается, тогда нужно производить дальнейшую проверку рулевого управления, чтобы определить причину, по которой свободный ход увеличился.

Люфт руля вверх и вниз ВАЗ 21093 появляется из-за трещины в кронштейне руля. Поэтому для его удаления нужно заменить или отремонтировать кронштейн. Возможно, нужна замена винтов, которые его крепят. Как определить люфт руля на автомобиле ВАЗ 2109 хорошо видно на видео. При обнаружении увеличенного зазора нужно найти неисправности и устранить их. Для этого:

Проверяется надежность фиксации к раме кратера руля на валу рулевого колеса. При необходимости нужно их закрепить.
Надежность крепления руля на валу проверяется при покачивании его перпендикулярно плоскости вращения. При наличии качки нужно затянуть гайки, крепящие его.

Перед поездкой обязательно нужно проверять автомобиль, чтобы впоследствии избежать аварийной ситуации и жертв. Никакая цена ремонта не будет выше стоимости человеческой жизни. При ненадежном и плохом управлении автомобиль может стать машиной смерти, когда пострадают невинные люди.

Как осуществить регулировку схода-развала

Конечно же, каждый водитель знает о том, что наиболее эффективная проверка установки колес может производиться только у квалифицированных специалистов в специальной мастерской на определенном стенде. Но если водитель не хочет тратить лишние деньги или в скором времени предполагается замена других деталей, после которых и будет проведена регулировка развала схождения, то можно отрегулировать угол положения колеса, не пользуясь услугами специалистов.

У заднеприводных автомобилей колеса должны быть повернуты друг к другу, т.е. необходимо обеспечить положительное схождение, у переднеприводных — наоборот.

ТОНКОСТЬ 1: РУЛЕНИЕ ГАЗОМ.

Мы подробнее рассмотрим работу газом в разделе «Под газом», здесь же остановимся на самом главном: нажатие на педаль газа влияет не только на скорость автомобиля, но и на угол поворота рулевого колеса. Вы помните, что после того как собственно руление закончено, нужно ослабить хватку на руле? Правильное размещение рук на дуге поворота (руки показывают, куда повернуты колеса автомобиля) и грамотная работа педалью (в зависимости от привода автомобиля ведущие колеса либо тянут, либо толкают) помогут вам контролировать автомобиль, в результате вы скорее поймете, что существует прямая связь между поворотом рулевого колеса и педалью газа. Скольжение передних колес в повороте создает легкость на рулевом колесе, что говорит вам о плохом сцеплении с дорогой. В этой ситуации необходимо чуть снизить усилие на педали газа или убрать лишний угол поворота передних колес. Благодаря четкому пониманию взаимосвязи между углом поворота рулевого колеса и нажатию на педаль газа возрастет ваша скорость, а главное безопасность и уверенность при управлении автомобилем. Автомобиль ввинчивается в поворот, когда вы закрываете газ, пытается распрямить траекторию при добавлении газа и сохраняет заданную геометрию движения на ровном газу. Определимся в терминах. «Открытый газ» означает такое положение педали газа, при котором автомобиль ускоряется. «Ровный газ» означает такое добавление газа, при котором заслонки карбюратора или инжектора остаются неподвижными в каком-то определенном положении. На самом деле реальная скорость автомобиля может падать даже на ровном газу. Существует огромная разница между открытым и ровным газом. Именно благодаря этой разнице одни выигрывают соревнования, а другие на себе испытывают, что такое ритмический занос.

Давайте подробнее рассмотрим, как газ влияет на поведение автомобиля в повороте.

Закрытый газ перемещает вес автомобиля вперед. Передние пружины подвески сжимаются, изменяя распределение веса автомобиля по осям и колесам, и он охотнее поворачивает. Как только вы переходите к ровному газу, вес перемещается назад, пружины чуть-чуть распрямляются. Стоит вам перейти к открытому газу, большая часть веса перемещается назад, пружины передней подвески распрямляются, уменьшая тем самым коэффициент сцепления передних колес с дорогой.

Сосредоточьтесь на правильном переходе от закрытого к ровному газу. Если открыть газ слишком рано или слишком резко, перескочив фазу ровного газа сразу к открытому, вы промахнетесь мимо апекса (внутренней вершины поворота) и пройдете поворот шире, чем планировали. Чтобы избежать ошибок, необходимо хорошо знать конструктивные особенности автомобиля, которым управляете. Не добавляйте газ, пока автомобиль не войдет в поворот, а потом действуйте предельно аккуратно, чтобы он точно прописал задуманную траекторию. Итак, когда же открывать газ? Сразу, как только автомобиль вошел в поворот. Но чем раньше вы начнете это делать, тем плавнее вы должны нажимать на педаль газа.

Плавность особенно важна, если вы управляете мощным автомобилем, потому что в этом случае даже небольшое нажатие на педаль газа мгновенно подключает целый табун лошадиных сил. Я усвоил этот урок, когда впервые знакомился с Маздой RX 7. Автомобиль мгновенно откликался на газ, поэтому в повороте мне приходилось держать его закрытым дольше, чем обычно. Стоило мне чуть ошибиться с усилием на педали газа, автомобиль мгновенно распрямлял траекторию или его задняя часть пыталась обогнать переднюю. Я навсегда запомнил, что чем мощнее автомобиль, тем более грамотной должна быть работа с педалью газа.

Ищем признаки неисправности

Появление неисправности в рейке вызывается, как правило, движением по неровной и очень пыльной дороге:

При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги, избегать пересечения поперек трамвайных рельсов
А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля

Наиболее заметные симптомы неисправностей:

Руль становится тугой (частенько он туго поворачивается только в одну определенную сторону)
На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины
Появляется гул в гидроусилителе руля
При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой

Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.

ТОНКОСТЬ 2: РУЛЕНИЕ НОГАМИ.

Главная ошибка при рулении заключается в нежелательных воздействиях на руль, когда вы либо переносите на него вес тела, либо вцепляетесь в руль слишком сильно. Чтобы этого избежать, необходимо уметь подбирать правильную посадку. Следует научиться использовать для опоры левую ногу, благодаря этому ваши руки расслабляются (у вас есть опора) и вы не давите на руль своим весом. Этот прием поможет многим избавиться от привычки висеть на руле.

Легко доказать, что автомобиль нельзя повернуть ногами. Попробуйте во время движения поднять руки вверх или положить их на колени. Поскольку точки приложения силы к рулю больше не существует, как бы вы ни давили ногами в пол, автомобиль не повернет. Если же оставить руки на руле и в этот момент осуществить работу на педалях, вы почувствуете, как часть нагрузки от работы ногами передается вашим рукам и на них возрастает давление

Важно прочувствовать эту взаимосвязь и научиться управлять своим телом и эмоциями. Сядьте на стул и поднимите правую ногу вверх, одновременно занося ее над левой ногой

Чувствуете, как напряглись мышцы живота и спины, чтобы сохранить равновесие? То же самое происходит и в повороте: торс напрягается, оставляя руки расслабленными и давая им возможность лучше чувствовать рулевое колесо и грамотнее манипулировать газом, тормозом и сцеплением. Этот прием помогает направить автомобиль в поворот. Вы сами заметите, насколько мягче происходит смена направления, потому что ноги смягчают слишком резкие воздействия рук. Левая нога может также влиять на скорость поворота рулевого колеса. Поставьте левую ногу на опору — и скорость вращения рулевого колеса возрастет, задержите ее не надолго в воздухе без опоры — и скорость начнет падать, возрастет давление на руль

Мы оттачиваем плавное вождение автомобиля всю жизнь, правильное руление помогает нам в этом: оно позволяет меньше отвлекаться для работы рук, в результате мы получаем возможность распределять внимание на другие объекты. То же самое можно сказать и о ногах

Почему мой руль не по центру?

Причин, почему при движении по прямой руль может стоять криво – великое множество.

На многих автомобильных форумах регулярно поднимается данный вопрос и в большинстве случаев обсуждения выглядят, как попытка попасть пальцем в небо. В реальности это может быть что угодно. Начиная от распространенных ситуаций вроде нарушения углов установки колес (вследствие попадания в яму, неправильного сход-развала или неравномерного износа шин), заканчивая редкими — например, нарушение калибровки датчика положения руля и некорректная работа рулевой рейки.

Это может произойти, когда вы ударяете подвеску на яме или выбоине. Такие внезапные толчки смещают компоненты конструкции с их первоначального заводского положения. Подобная проблема возникнет, если вы ездите слишком много по бездорожью. Когда вы едете долгое время по скалам и кочкам, многочисленные удары будут толкать рулевое колесо немного от центра.

Попробуем разобраться с основными причинами почему руль стоит неровно. Для этого необходимо ответить на ряд вопросов:

Эффект кривого руля присутствует постоянно во время движения, на всех дорогах? Руль всегда повернут в одну сторону?

Вроде бы нет. – Все дороги имеют уклон для стока дождевой воды. Часто этот уклон может быть довольно существенным и приводить к уводу автомобиля в сторону уклона. В этом случае водитель для компенсации увода смещает рулевое колесо в противоположную сторону. Ситуация может усугубляться если нарушена регулировка схождения или элементы подвески и рулевого управления имеют люфты.

Однозначно да. – Читаем дальше.

Когда вы заметили что при движении руль смещается в сторону?

После смены шин. Скорее всего причина в резине. Для проверки необходимо переставить передние колеса (с левой стороны на правую, даже несмотря на направленность резины). Если после этого руль сместится в противоположную сторону, то причина однозначно в шинах.

После ремонта в сервисе. Часто даже небольшое смещение подрамника на автомобиле может приводить к нарушению углов установки колес. Не говоря уже о ремонте, при котором затрагиваются элементы подвески или рулевого управления.

После покупки автомобиля. Причины могут быть самые разные. Желательно сделать диагностику подвески и проверить сход-развал.

После попадания в яму или ДТП. Повреждены элементы подвески или рулевого управления. Необходимо сделать диагностику ходовой и проверить углы установки колес.

Отдельно стоит вопрос кривого руля после регулировки сход-развала. Помимо вышеперечисленных и множества других причин, добавляется человеческий фактор и техническое состояние измерительного оборудования. Однако в любом случае при регулировке развал-схождения желательно использовать специальный уровень, который фиксируется на руле и по которому собственно и происходит выравнивание рулевого колеса.

Также не стоит забывать, что при регулировке углов установки колес, машина в соответствии с требованиями большинства производителей полностью разгружена и на нее не воздействует встречный поток воздуха (как при движении на скорости по дороге).

Соответственно на стенде и на трассе, значения переднего схождения (от которого обычно и зависит ровность руля) могут быть разными. Грамотный развальщик старается компенсировать этот эффект, подгружая подвеску массой своего тела и наблюдая как изменяются при этом значения углов. И уже учитывая эти факторы, производит регулировку.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
Затем зажимаем её в тиски либо в специальное приспособление для ремонта
А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
Такой же подход справедлив и к дефектовке подшипников
В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
Причем сумма счета, который, вам выставят, может сильно отличаться
К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

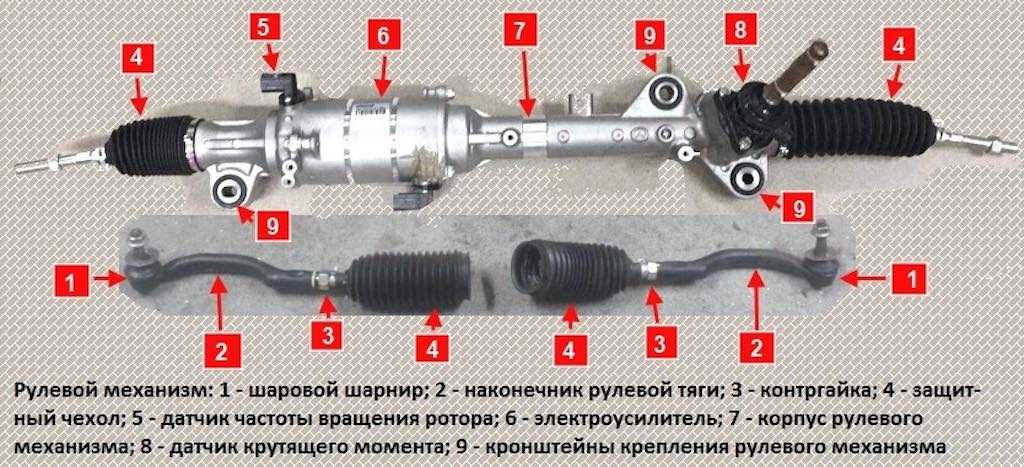

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

Инструменты для регулировки

Чтобы отрегулировать на ваз 2109 колесо рулевого управления, вам не потребуется специальных навыков либо инструментов, достаточно лишь иметь:

Штангенциркуль
Динамометр
Стандартные инструменты в наборе

Проверка люфта и регулировка руля

Теперь, когда все у нас готово, приступаем к проверке и регулировка руля своими руками:

Проверка люфта руля выполняется на машине, установленной на относительно ровной и не скользкой площадке
Устанавливаем передние колеса (вращая рулевую баранку) в положение, которое соответствует движению машины по прямой

Штангенциркулем замеряем расстояние между отметками

Инструкция по эксплуатации допускает люфт, не превышающий 35 миллиметров, в случае, когда значение люфта выше, необходимо отрегулировать на ваз 2109 рулевое колесо, и если не сделать регулировку своевременно, тогда вскоре потребуется ремонт либо полная замена агрегата.
Регулировка выполняется путем настройки винтов усиления шарниров карданчиков, которые имеются в рулевом валу
Чтобы приступить к регулировке, вам следует отыскать регулировочный винт карданных шарниров, после чего привести люфт к допустимому значению, вращая винты усилия
Затем необходимо сделать провернуть баранку на полный оборот, закрепив на ней динамометр
Для рулевого управления, оснащенного ГУР (гидроусилителем), значение по динамометру должно быть равно пяти килограммам
Если управление полностью механическое, тогда допустимое значение по динамометру от шести до десяти килограмм

https://youtube.com/watch?v=IECnUuOVFSE

Шаровый шарнир на рулевой тяге

Для этого нам потребуется эстакада либо подъемник, поскольку детали, которые придется регулировать, расположены со стороны днища кузова автомобиля
Если при проверке обнаружили, что рулевые шарниры болтаются (разбиты) попытайтесь подтянуть рулевые тяги и крепления самих шарниров, если не получается, тогда шарниры надо заменить
Вам не помешает так же проверить усилие демпфера рулевой колонки, для этого снова пригодится динамометр, допустимое усилие не более 5киллограммов

Регулировка успешно закончена, поздравляю, это было совсем не трудно, однако иногда возникает необходимость снять рулевую баранку.

Снятие баранки

На ваз 2109 снятие рулевого колеса выполняется для замены его либо для выполнения ремонта, при котором баранка будет мешать, при снятии приборной панели, например. Чтобы ее снять вам потребуется всего лишь головка торцевая с удлинителем, чтобы открутить гайку, крепящую баранку к валу рулевому и плоская отвертка. Порядок выполнения работы следующий:

Сначала вам необходимо отключить питание машины, поэтому отсоедините клеммы от аккумуляторной батареи
Затем, с помощью отвертки подденьте и снимите накладку сигнала
Воспользовавшись торцовой головкой с удлинителем, ослабьте затяжку гайки, крепящей рулевое колесо, и отверните ее, но не до конца, а пока гайка не окажется вровень с торцом вала

Снимаем накладку и торцовой головкой откручиваем гайку крепления баранки

Теперь надо резкими ударами правой руки, сбить баранку с вала
После этого можно окончательно открутить гайку и снять баранку, предварительно не забудьте отсоединить провода питания от клеммы звукового сигнала
Когда руками сбить баранку не удается, можно воспользоваться бруском из древесины, который упираем в вал одним торцом, и наносим удары молотком по второму торцу
Вам понадобится помощник, который сидя за баранкой, будет тянуть ее вверх

Сбиваем баранку с вала ударами руки, откручиваем до конца гайку и снимаем руль

Процедура снятия баранки ваз 2109 завершена, после выполнения ремонта можете все собирать обратно, а наше видео поможет вам в снятии и регулировке.

В ваз 2109 регулировка рулевой рейки легко выполняется самостоятельно, практически в условиях гаража, чаще всего начинают регулировку либо ремонт из-за возникающих стуков в рулевом механизме. Этот механизм в наших переднеприводных машинах ВАЗ очень распространен из-за надежности и простоты в ремонте обычно, когда болтается рулевая рейка ваз 2109, она начинает стучать, при этом ощущение такое будто стучит шаровая правой стойки. Однако при проверке шаровой, выясняется, что с ней все в порядке, тогда хозяин автомобиля начинает теряться в догадках, что же стучит, а стоит лишь подергать за рулевые тяги в местах их крепления к рулевой рейке, как вы сразу узнаете причину стука, который не давал вам покоя. Как правило, при движении по ровной дороге стуков в рулевой рейке нет, но только попадается кочка, либо ямка появляется стук.

Chevrolet Niva | Особенности конструкции

Рис. 7.1. Рулевое управление: 1 – боковая тяга; 2 – сошка; 3 – средняя тяга; 4 – маятниковый рычаг; 5 – регулировочная муфта; 6 – шаровая опора подвески; 7 – правый поворотный

кулак; 8 – шаровой шарнир подвески; 9 – рычаг правого поворотного кулака; 10 – кронштейн

маятникового рычага; 11 – рулевой механизм; 12 – лонжерон кузова

Рис. 7.3. Система гидроусилителя рулевого управления: 1 – насос гидроусилителя рулевого управления; 2 – прокладка; 3 – болт; 4 – шланг высокого давления; 5 – подводящий шланг; 6 – пробка бачка с указателем уровня жидкости; 7 – бачок; 8 – винтовой хомут; 9 – рулевой механизм; 10 – шланг низкого давления

Рис. 7.2. Элементы рулевой колонки: 1 – промежуточный вал с шарниром;

2 – карданный шарнир; 3 – стяжной болт; 4 – верхний кожух; 5 – выключатель

зажигания; 6 – рулевое колесо; 7 – вал рулевого управления; 8 – рычаг регу

лировки наклона рулевой колонки; 9 – уплотнительное кольцо; 10 – нижний

кожух; 11 – кронштейн рулевой колонки
