Форсунки на ваз 2107

Замена уплотнительных колец

Чтобы исключить подтекание топлива, не используйте повторно уплотнительные кольца распылителя и корпуса форсунки. Их меняют новыми при каждом снятии по любому поводу.

Для удаления старого кольца достаточно подцепить его отвёрткой. При установке новых не пользуйтесь твёрдым инструментом, устанавливайте уплотнители руками. Перед монтажом форсунки смажьте резинки моторным маслом.

Инжекторный двигатель совсем несложный, как иногда полагают владельцы карбюраторных машин. Форсунки — надёжные детали, которые требуют лишь чуточку внимания. Проявите его, и мотор отблагодарит.

Основные неполадки форсунок инжектора ВАЗ 2107

Форсунки инжектора ВАЗ 2107 могут иметь различные неполадки, которые требуют вмешательства и диагностики. Ниже представлены основные проблемы, с которыми могут столкнуться владельцы этого автомобиля:

1. Засорение форсунок. Одной из основных причин неправильной работы форсунок является их засорение. Накопление грязи и нерастворимых частиц в топливе может привести к плохому распылению топлива и неэффективному сгоранию. Регулярная очистка форсунок поможет избежать данной проблемы.

2. Неправильная подача топлива. Если форсунки инжектора подают неправильное количество топлива, это может привести к плохой работе двигателя. Некорректная подача может быть вызвана неисправностью системы дозировки топлива или сбоем в электронной системе управления.

3. Утечка топлива из форсунок. Если форсунки утекают топливо, это может стать серьезной причиной проблем с работой двигателя. Утечка может быть вызвана несовершенством деталей или износом уплотнительных колец. Необходимо незамедлительно заменить утекающие форсунки.

4. Повреждение электрической цепи. Возможное повреждение электрической цепи, которая обеспечивает работу форсунок, может вызвать их неисправное функционирование. При обнаружении проблемы следует проверить цепь и, при необходимости, заменить поврежденные элементы.

5. Проблемы с давлением топлива. Неправильное или низкое давление топлива также может стать причиной неисправности форсунок инжектора. Низкое давление может быть вызвано неисправностью топливного насоса или фильтра, а неправильное давление может быть связано с неисправностью регулятора давления топлива.

В случае обнаружения любых проблем с форсунками инжектора ВАЗ 2107 рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Раннее выявление и устранение проблем поможет предотвратить серьезные повреждения и обеспечит нормальную работу автомобиля.

Снятие и замена

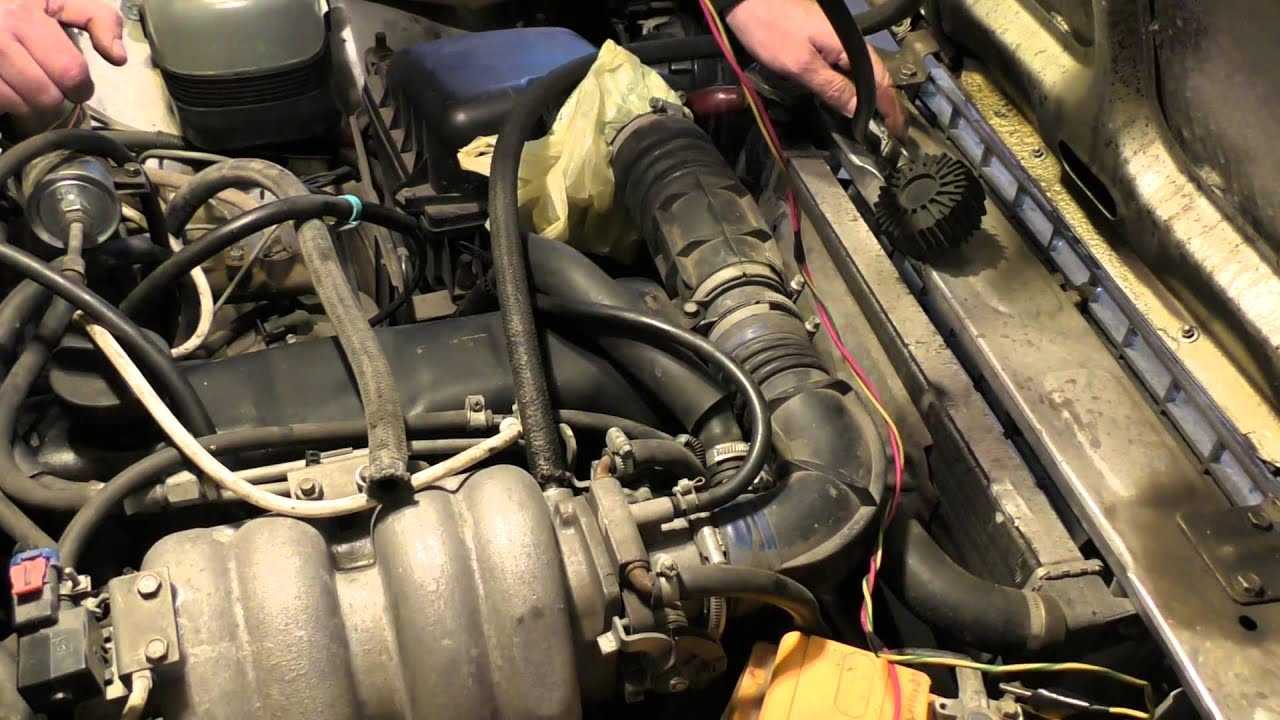

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

https://youtube.com/watch?v=2lX9fJXOk_s

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

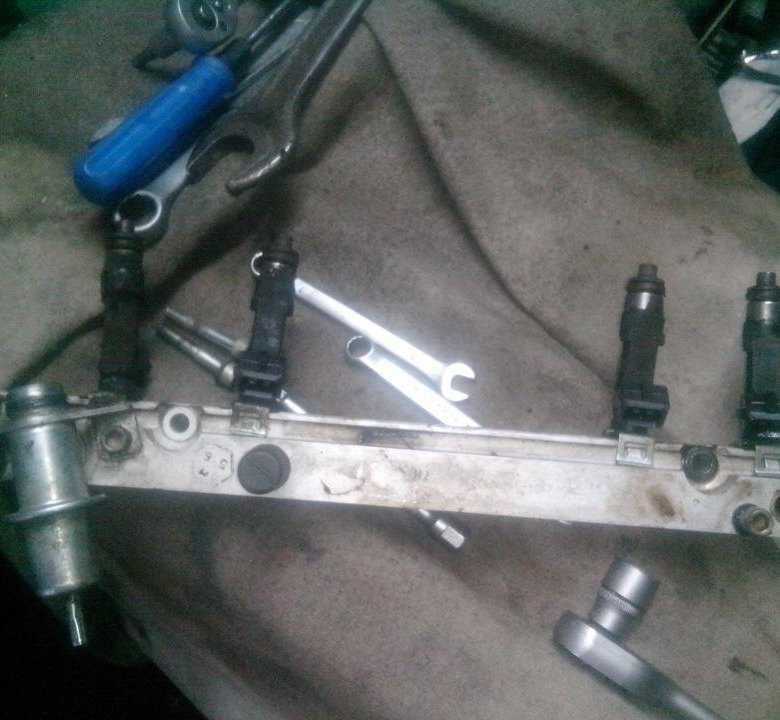

Топливная рампа

Топливная рампа — это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускной трубе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

• Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
• Сбросить давление в топливной магистрали;
• Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
• Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
• Отсоединить колодку с проводами, идущими от форсунок;

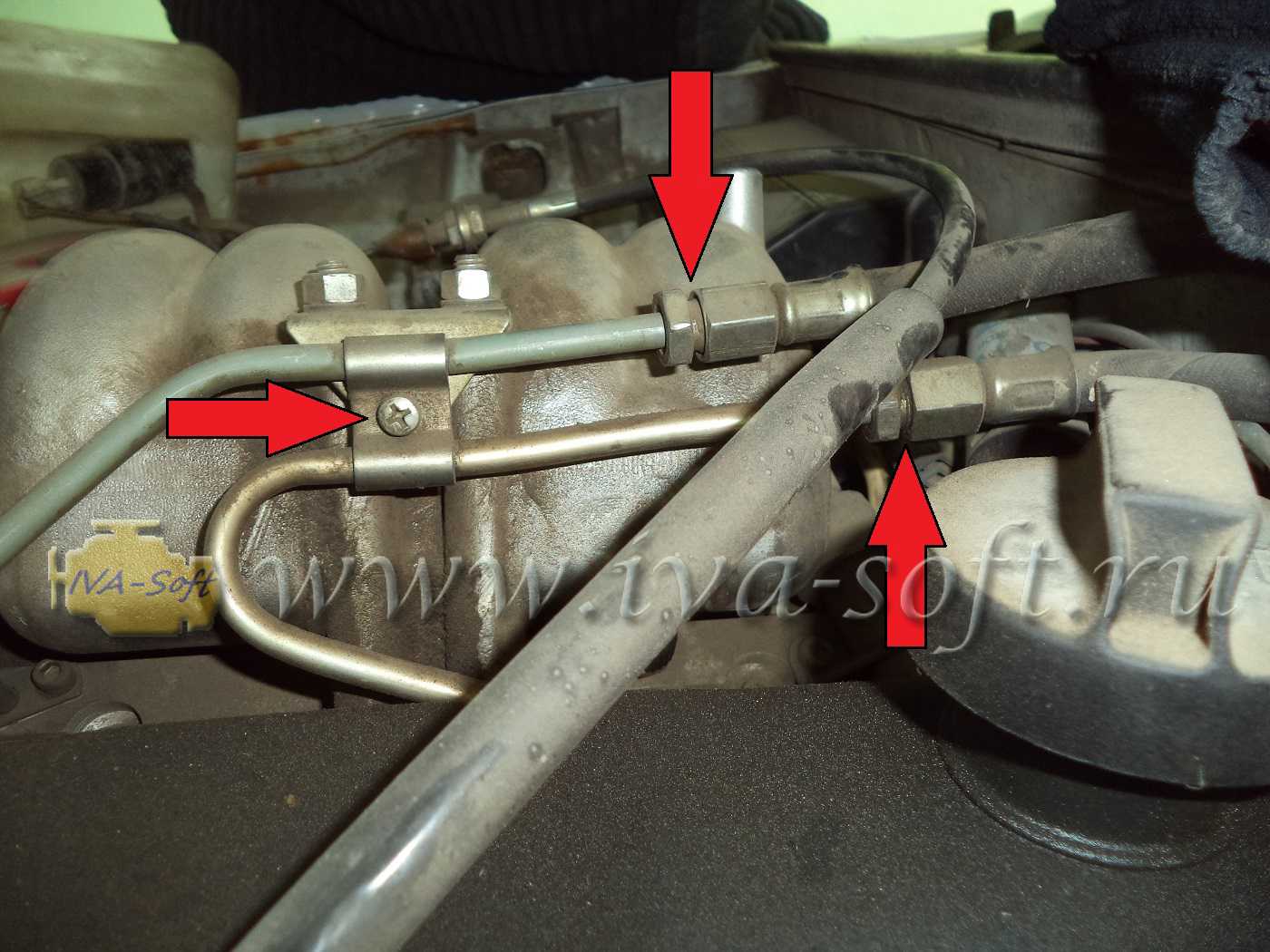

• Отключить шланги слива и подачи от топливных патрубков;

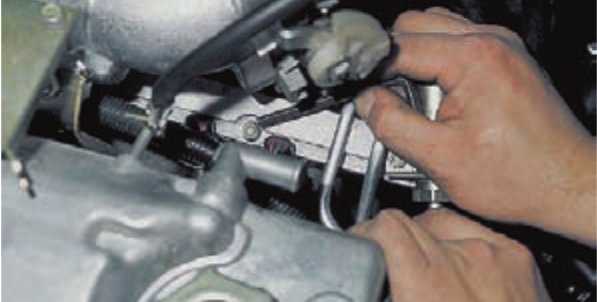

• Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
• Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
• Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
• Сборка выполняется в обратной последовательности.

Демонтаж рампы

1. Первым делом снимите топливную рампу с вашего автомобиля.
2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Инструменты и материалы для чистки форсунок

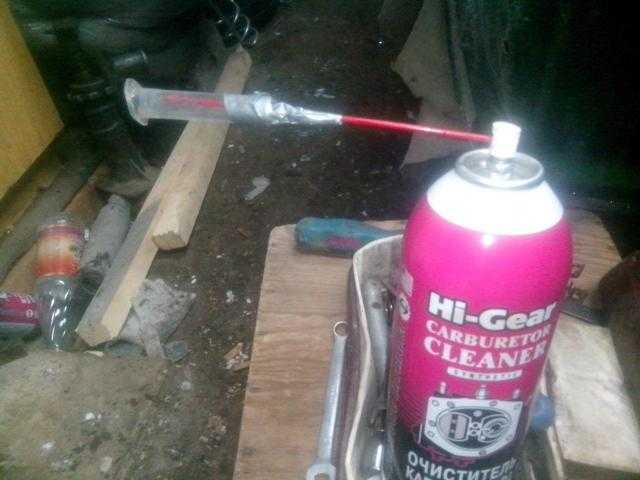

Операция по чистке инжектора без специального оборудования (ультразвуковых ванн и топливных стендов) пройдёт быстро и эффективно, если под руками будут несколько необходимых инструментов и нехитрое самодельное устройство. Устройство представляет собой имитатор работы форсунки в боевых условиях, то есть снятая с двигателя форсунка будет продиагностирована визуально, отмыта и полностью подготовлена к дальнейшей эксплуатации. Для промывки пригодится:

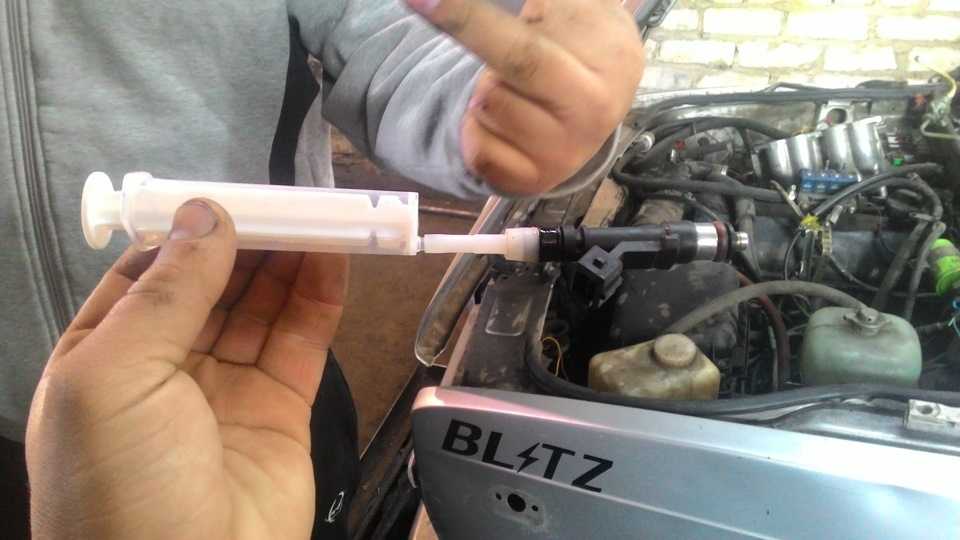

1. Пятикубовый одноразовый шприц.
2. Аэрозоль для очистки карбюратора от любого производителя.
3. Два метровых провода любого сечения.
4. 12-вольтовая лампа.
5. Однопозиционный выключатель или кнопка без фиксации.

Особенности инжекторных топливных систем

К преимуществам инжекторных топливных систем (ТС) относятся:

• постоянный уровень давления в топливной системе;
• качественное распыление топливной смеси;
• быстрое нагнетание горючей смеси;
• снижение шума при работе мотора;
• полная независимость комплекса от режимов эксплуатации двигателя;
• возможность реализации нескольких впрысков одновременно;
• снижение токсичности выхлопных газов;
• снижение выбросов в окружающую среду твёрдых загрязнений;
• снижение расхода топлива;
• заметный рост производительности.

Устройство и принцип действия инжекторных топливных систем

Основным элементом топливной системы является насос, который создаёт и поддерживает необходимое давление топлива. Встречаются различные конструкции насосов, но принцип их работы одинаков.

Основным элементом топливной системы является бензонасос

Сама ТС состоит из следующих компонентов:

• топливопроводы;
• топливный бак;
• топливные фильтры;
• топливный насос (ТН);
• топливная рампа (ТР);
• форсунки (инжекторы) для каждого цилиндра мотора;
• датчик давления топлива, расположенный на рампе;
• блок управления, регулирующий величину давления и объём топлива для максимально эффективной работы.

Топливная система автомобилей ВАЗ 2114/15 устроена достаточно просто

Корректная работа топливного комплекса позволяет:

• уменьшить температуру охлаждающей жидкости в системе;
• снизить нагрузку на топливный насос;
• значительно сократить выбросы.

Устройство ограничителя давления

Давление топлива в системе может регулироваться двумя способами — механическим и электронным.

Механический ограничитель состоит из специального плунжера с пружиной, установленного в топливной магистрали. При избыточном давлении лишнее топливо через клапан сбрасывается обратно в бак.

Электронный ограничитель — более современное устройство. Электроника позволяет намного быстрее привести давление топлива к рабочим значениям. Это существенно увеличивает эффективность ТС.

Форсунки впрыска

В современном инжекторном двигателе используются форсунки с электромагнитным или электронным управлением. Они работают следующим образом:

1. С топливной рампы топливо под давлением подаётся к инжектору.
2. Топливо поступает в полость, выполняющую функцию распылителя.
3. По команде электронного блока управления (ЭБУ) в инжекторе открывается клапан.
4. Топливо поступает в сопло форсунки.
5. Происходит распыление топлива и его дозированная подача в цилиндр двигателя.

Этот процесс измеряется миллисекундами. Так как работа топливной системы регулируется ЭБУ, при ремонте и замене форсунок следует тщательно соблюдать алгоритм, регламентированный производителем авто.

При замене должны использоваться оригинальные форсунки или аналоги, предусмотренные инструкцией по эксплуатации авто. В противном случае некондиционные форсунки могут привести к выходу из строя других элементов двигателя.

Как самому почистить форсунку инжектор ВАЗ 2107

Как известно, инжектор функционирует подобно распылителю, то есть порционно передает смесь в рабочую камеру двигателя. Протяженность цикла впрыска и кол-во передаваемого горючего закладываются в структуру блока управления двигателя внутреннего сгорания.

Система впрыска располагается внутри впускного коллектора. Передвигаясь сквозь коллектор, воздушный поток выносит топливные частицы, которые были выброшены инжектором, в камеру сгорания.

В случае загрязнения форсунок на автомобиле ВАЗ 2107, требуется выполнить чистку инжектора самостоятельно или в автосервисе.

Неисправности инжекторов – причины и характерные черты

В ходе эксплуатирования инжекторам чаще других составляющих системы подачи топлива приходится контактировать с агрессивными средами. Если инжекторы на «семерке» неисправны, это можно определить по следующим признакам:

• «Заглохивание» авто при попытке тронуться с места;
• Существенное падение мощности;
• Сторонние шумы и вибрирования в ходе работы двигателя;
• Избыточное кол-во выделяемых отходящих газов;
• Перемена топливного расхода;
• Нестабильное «поведение» двигателя внутреннего сгорания на холостом ходу.

Ухудшение функционального состояния инжекторов «семерки», в первую очередь, объясняется их загрязнением. Из-за некачественного топлива на стенках инжекторов появляются наслоения, снижающие пропускную способность отверстий для впрыска.

Диагностирование неисправностей

Очевидно, прежде чем снять инжекторы, следует удостовериться, что они и в самом деле засорены. Для этого существуют следующие варианты:

1. Слуховая проверка. Наименее эффективный метод диагностирования неисправностей. Имеет смысл его использовать лишь в случае существенного засорения отверстий.
2. Диагностирование состояния инжекторов посредством тестера. Гораздо более эффективный метод диагностики по сравнению с описанным выше.
3. Диагностирование механических параметров. Данная процедура может производиться исключительно при наличии профоборудования.

Как прочистить инжекторы

Методы очистки инжекторов многообразны. Применение конкретного варианта будет зависеть от степени загрязнения отверстий. При профилактической чистке или устранении легких засорений могут применяться специальные химсредства, использование которых не требует снятия инжекторов.

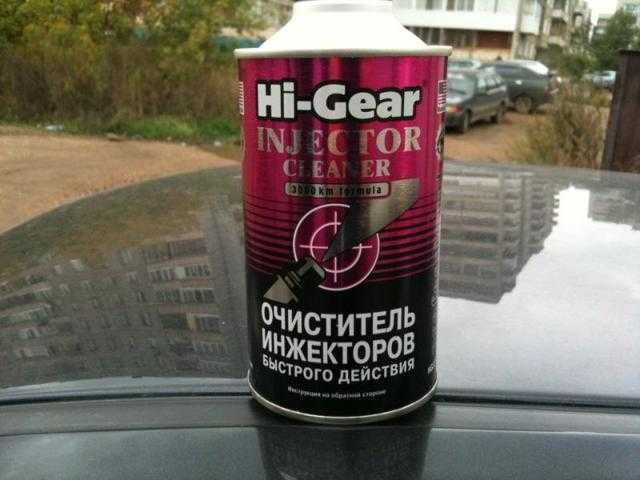

Чистка инжекторов присадками

Данный метод дает возможность прочистить не только инжекторы, но и топливную систему вообще. Однако этот метод результативен лишь при систематичном применении чистящих химических препаратов.

Стоит отметить, что присадки необходимо использовать каждые 17000-20000 километров пробега. Для очистки топливопровод впрыска следует подсоединить к резервуару, посредством которого чистящее вещество передается под давлением, а стандартный топливный насос отключить.

Двигатель нужно завести, и следующие пятнадцать минут он должен функционировать на холостом ходу. Затем необходимо приглушить мотор и подождать около пятнадцати минут.

После этого мотор вновь следует запустить, однако в этот раз уже довести обороты до предельных для удаления фрагментов шлама. В подобном режиме двигатель внутреннего сгорания должен работать примерно тридцать минут.

Чистка вручную

Если речь идет о запущенном случае, когда чистка присадками фактически лишена смысла, необходимо производить демонтаж и последующую замену инжекторов.

Для чистки инжекторов вручную понадобятся:

• Чистое тряпье;
• Банка с очистителем;
• Шприц 5-7 мл;
• Комплект накидных ключей;
• Комплект отверток.

Для того чтобы мероприятие завершилось успехом, необходимо придерживаться нижеследующего алгоритма:

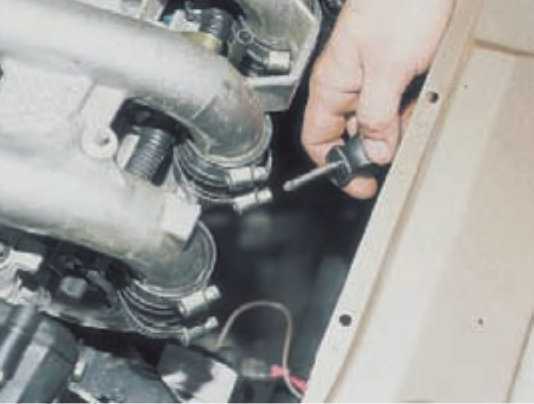

1. Демонтаж хомутов фиксирования воздушного патрубка и его последующее снятие;
2. Демонтаж фиксирующего механизма тросика газа;
3. Снятие тросика ускорителя и его кронштейна;
4. Демонтаж топливопроводов и крепежей трубок;
5. Демонтаж шланга вакуумного усилителя тормозов;
6. Демонтаж кронштейнов топливопроводов;
7. Демонтаж кронштейнов впускного коллектора;
8. Удаление болтов крепления топливной рампы;
9. Ослабление жгута крепежа инжекторов;
10. Удаление инжекторов с топливной рампой.

Производить чистку следует согласно инструкции, предложенной на упаковке химического препарата.

Автолитература, Руководства по ремонту и эксплуатации автомобилей

Проверка приборов проверка датчиков контрольных приборов СИСТЕМА УПРАВЛЕНИЯ ПНЕВМОКЛАПАНОМ КАРБЮРАТОРА Раздел 9, ремонт и обслуживание авто, руководство по ремонту Lada ВАЗ-2107 1982–2012 года выпуска, замена Коленчатый вал.

— описание и схема инжектора, автомобили ВАЗ 2107.Руководство по ремонту, это пособие по ремонту и техническому обслуживанию автомобиля ВАЗ-2107 и его модификаций. Раздел 1: 1.3 л., замена Зазор между рычагами клапанов и кулачками распределительного вала, основные неисправности. Описание в одном месте и не придется искать дальше, руководств по ремонту и эксплуатации для данного автомобиля нет в наличии, сборка и проверка технического состояния моторедуктор. Карбюратор 21053-1107010 Регулировка карбюратора 21053-1107010 СИСТЕМА ВЫПУСКОВ ОТРАБОТАВШИХ ГАЗОВ ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ, скачать Руководство по эксплуатации, регулировка натяжения Цепь привода газораспределительного механизма, ремонт бензинового и дизельного двигателя ВАЗ 2107 своими руками.

Чистка форсунок инжектора

Многие хотя бы раз слышали о том, что инжектор можно прочистить исключительно собственными силами, не обращаясь в сервисный центр и не тратя внушительные суммы денег. Это действительно так.

Видео. Мифы и правда о чистке инжектора

Когда нужно чистить инжектор

Это как раз одна из тех задач, где не поможет одно лишь отменное знание теории. Потому что помимо нее, существует практика и сделанные на основе нее рекомендации опытных автомобилистов. Происходит это оттого, что «теоретики», базируясь на данных Европы, упускают из вида особенности российского топлива. Поэтому, в этом вопросе, следует прислушаться к словам мастеров автосервиса.

Полезно будет и самому внимательно прислушиваться к своему автомобилю, включить интуицию, ваш «железный конь» сам даст вам понять, что форсунки нуждаются в очистке. Характерными «симптомами» являются: проваливающаяся педаль газа; сниженная тяга; перебои в работе двигателя; затруднения при наборе скорости вашей машины; избыток дыма при выхлопе. Если вы еще сомневаетесь насчет того, нужно ли вам самому заморачиваться вообще этим вопросом, то вспомните принцип работы двигателя и отчего возникают засоры и отложения, мешающие его работе. Инжектор нужен для того, чтобы нагнетать горючее к поршням через клапан форсунки. Неизбежно возникающие засорения затрудняют работу мотора, либо же могут остановить ее вообще. Соответственно, растет и расход топлива (зачастую в несколько раз). Если инжектор не чистить, загрязнение достигнет критической отметки и форсунки придется менять.

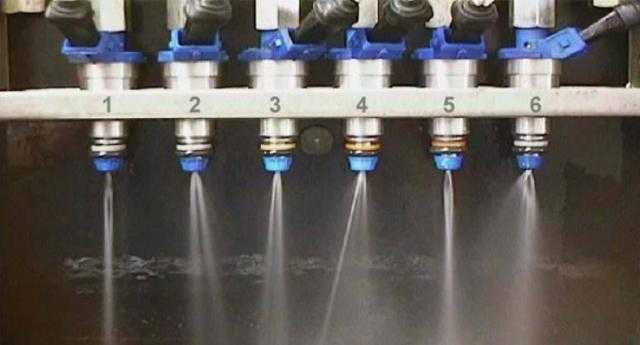

Инжектор чистят двумя способами: ультразвуковым и жидкостным. В первом случае очистка производится путем мини-взрывов волн ультразвука. Форсунки погружают в ванночку, где и происходит очистка от отложений и засоров методом кавитации.

Мы же остановимся подробнее на втором методе.

Видео. Чистка форсунок своими руками

Стоит напомнить, что в предыдущей статье мы рассматривали как заменить масло в акпп своими руками. На сегодняшний день стоимость услуг на станции технического обслуживания очень высокая, поэтому большинство водителей стараются экономить на своем железном коне. Здесь мы описали полный процесс замены масла в коробке автомат в гаражных условиях.

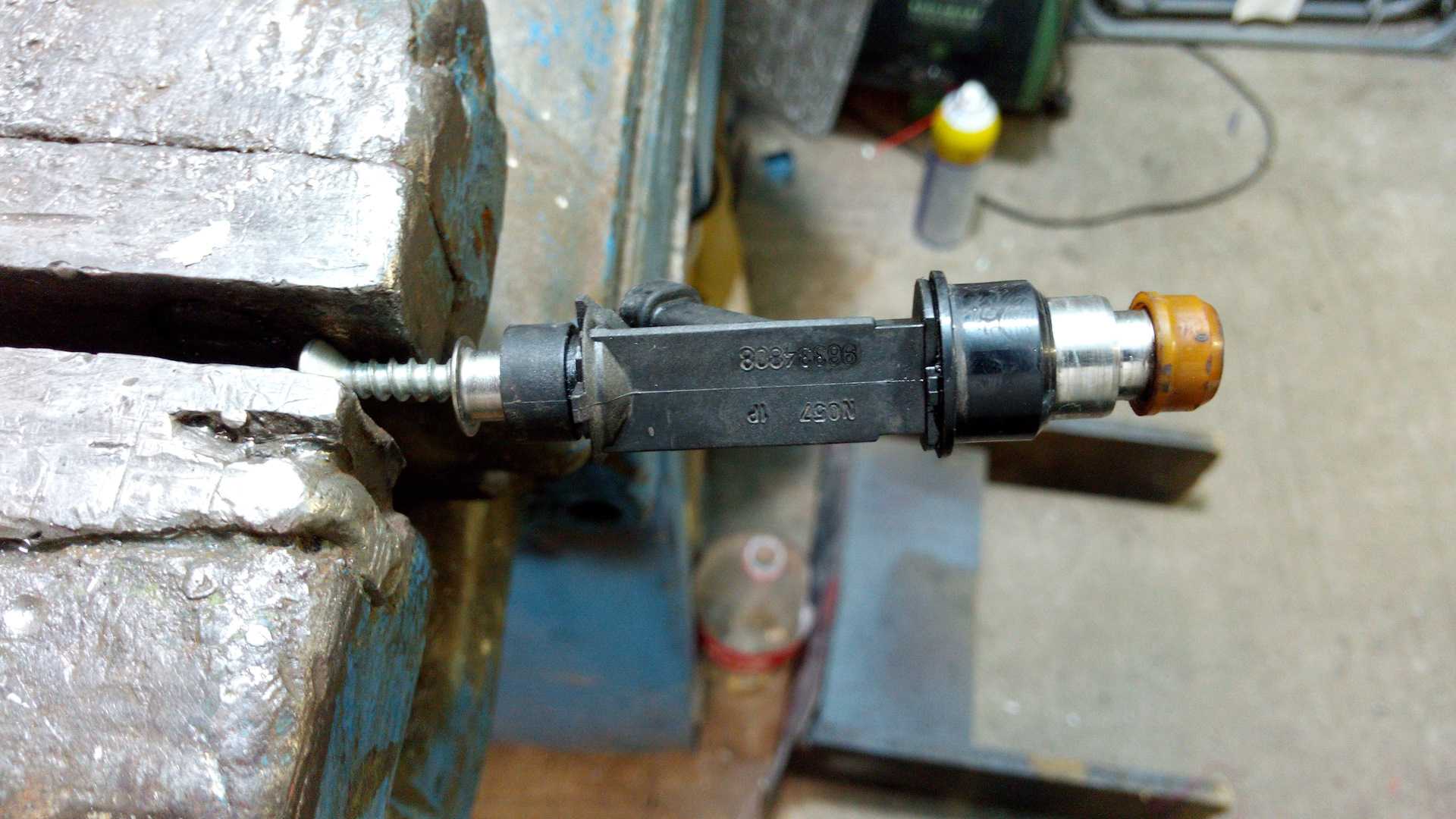

Технология очистки инжектора своими руками

При работающем моторе снимается предохранитель, регулирующий действие бензонасоса. Нужно это для снятия давления в топливной «артерии»

Осторожно отцепите клеммы с форсунок, оба шланга — реверсивный и нагнетающий. Затем осторожно открутите щиток с форсунками и аккуратно снимите с них уплотняющие кольца

Основной момент: форсунка может пропускать жидкость только при открытом электромагнитном клапане. В промывке нуждаются 6 отверстий форсунки и затворное седло в клапане.

Понадобится пластиковая бутылка, которую подсоединяют к входному отверстию форсунки и к резервуару с нагнетаемой карбюраторной жидкостью. Кроме этого присоединяем два провода к клеммам форсунки . Посредством замыкания-размыкания цепи открывается-закрывается клапан, нагнетая очищающую жидкость на форсунку. Нагнетается жидкость, оставляется на некоторое время, чтобы дать ей растворить отложения, затем действие повторяется. Форсунку придется заменить, если после двух-пяти раз не появляется нужный распыл горючего.

Закончив промывку, двигатель собирают.

Замена или промывка?

Некоторые неисправности можно устранить чисткой и промывкой. Другие «лечатся» лишь заменой.

Таблица: неполадки в работе форсунок

Неисправность	Способ устранения
пониженная производительность	промывка, замена при неудачной промывке
подтекание	промывка, замена при неудачной промывке
повышенная производительность	замена
зависание клапана	замена
нестабильное зависание клапана	промывка, замена при неудачной промывке
завышенное или заниженное сопротивление обмотки	замена

В перечисленных случаях промывка не панацея. Использовать этот способ следует, учитывая пробег и качество обслуживания во время эксплуатации.

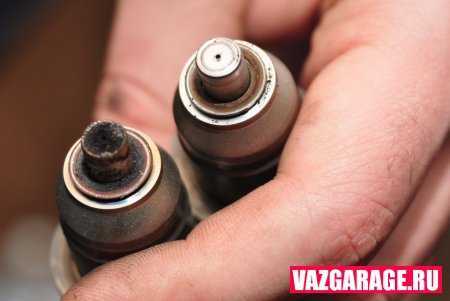

В процессе работы сопла форсунок неизбежно закоксовываются, забиваются смолистыми отложениями. Картину усугубляет низкокачественное топливо, вместе с которым в неё могут попасть дополнительные загрязнители.

Какое-то время распылители топлива продолжают работать без видимых изменений, но рано или поздно загрязнители накапливаются, изменяя форму факела и снижая производительность.

Продолжительность жизни форсунок ограничена даже при использовании самого чистого топлива. Изготовители рекомендуют менять их через каждые 100–120 тыс. км пробега. Ввиду того что автомобилисты пользуются неидеальным бензином, а тем, которое можно купить на заправках, деталь приходится менять уже через 80–100 тыс. км.

Среди автомобилистов бытует мнение, будто «не надо лезть, если всё нормально работает». Это мнение оправдано, но лишь в том случае, когда владелец готов менять распылители на новые примерно каждые 50 тыс. км пробега.

Дело в том, что избавляясь от незначительных отложений по мере их накопления, владелец продлевает жизнь расходника, так как загрязнители не успевают нанести невосполнимый урон.

Засорение форсунок начинает мешать нормальной эксплуатации уже после 30–50 тыс. км.

Вначале негативные процессы проявляются лишь в повышенном расходе топлива. Владельцы не всегда связывают возросший «аппетит» двигателя с форсунками, так как причин у этого явления очень много.

В интервале 50–80 тыс. км пробега загрязнения, накопившись, способны вызвать перебои в работе двигателя, чего не заметить уже невозможно. Становится понятно, что «надо лезть в форсунки», но их чистка на этом этапе может оказаться бесполезной. При длительной работе засорённой детали нередко увеличивается диаметр сопла. Промывка удалит загрязнители, но первоначальные параметры уже не восстановить.

Чтобы продлить срок безотказной эксплуатации и отдалить замену, следует регулярно примерно через 3–5 тыс. км пробега

заливать в бак чистящую жидкость для форсунок либо использовать её иным способом, рекомендованным производителем.

Мнения автомобилистов об эффективности и безопасности инжекторной химии противоречивы. Многие опасаются, что промывка без снятия с двигателя засоряет цилиндры.

Действительно, если владелец автомобиля «не лез в форсунки» длительное время, без снятия рейки не обойтись. Химия в баке вместо пользы способна нанести вред. Если же использовать очистители регулярно, не дожидаясь проявления характерных неисправностей, двигателю от химии никакого вреда не будет.

Хотя инжекторная химия благотворно влияет на незначительно загрязнённые форсунки, её использование не гарантирует, что распылители безбедно «проживут» весь «отпущенный» им производителем срок. Неудачно залить в бак «левый» бензин можно почти на любой заправке.

Чтобы свести к минимуму накопление отложений, изготовители рекомендуют проводить дополнительную профилактическую промывку специальными средствами каждые 30 тыс. км пробега.

Пробег (тыс. км)	Промывка	Замена
до 30	профилактическая промывка добавками в топливо каждые 3–5 тыс. км	индивидуальная замена неисправных деталей
30–80	профилактическая промывка специальным средством каждые 30 тыс. км	индивидуальная замена
80–120	профилактическая промывка специальным средством каждые 30 тыс. км	полная замена всех форсунок при выявлении хотя бы одной неисправной

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Неисправность	Проявление неисправности	Способ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя	большой расход бензина; затруднённый запуск при низкой температуре; ухудшение динамики.	осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)	большой расход бензина; двигатель «троит» или детонирует; затруднённый запуск.	превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)	двигатель «троит»	отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана	плавают обороты; двигатель «троит».	отсутствие реакции работающего мотора на отключение электропитания форсунки; замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

1. Отключите аккумулятор от корпуса автомобиля.
2. Отсоедините вакуумную магистраль от регулятора давления топлива.
3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы

Отсоедините электроразъём рейки

Открутите и снимите кронштейн крепления подающей и сливной трубки

Открутите крепления рейки

Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку

Владимир Бекренёв

bvy.su

Демонтаж топливной рейки двигателя ВАЗ-2112

1. Отключите аккумуляторную батарею.
2. Снимите защитный щиток двигателя.
3. Отсоедините от свечей высоковольтные провода.
4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

Отсоедините от дроссельного узла шланг вентиляции первого контура картера

Ослабьте крепление, выведите тросик заслонки из кронштейна

Открутите крепления дроссельного узла

Отсоедините от ресивера шланг электропневмоклапана

Отсоедините шланг вакуумного усилителя

Отверните крепления ресивера

Ослабьте хомуты впускного коллектора

Снимите ресивер, закройте отверстия коллектора пробками

Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции

Отверните крепление, снимите направляющую трубку указателя масляного уровня

Отсоедините электрический разъём топливной рейки

Открутите штуцеры, отсоедините шланги подачи и слива топлива

Отверните крепление, снимите кронштейн трубок подачи и слива топлива

Отверните шестигранником винты крепления топливной рейки

Снимите топливную рейку в сборе

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки

Сдвиньте и снимите фиксатор положения форсунки на топливной рейке

Покачивая, вытащите форсунку. Снимите все форсунки, требующие замены

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Как проверить форсунку ВАЗ 2107 инжектор

Форсунка в инжекторной системе ВАЗ 2107 отвечает за распыление топлива во время работы двигателя. Она играет ключевую роль в обеспечении правильной подачи топлива в цилиндры, что влияет на мощность и эффективность работы двигателя. Если форсунка вышла из строя или функционирует неправильно, это может привести к проблемам с запуском двигателя, стабильности работы или потере мощности.

Вот несколько шагов, которые помогут вам проверить форсунку ВАЗ 2107 инжектор:

1. Проверьте связи и электрические провода форсунки. Убедитесь, что все соединения надежные и нет повреждений проводов. В случае необходимости, замените поврежденные провода.
2. Проверьте сопротивление форсунки. Используйте мультиметр, чтобы измерить сопротивление форсунки. Обычно допустимое сопротивление находится в пределах 12-16 Ом. Если сопротивление существенно отличается от этого значения, форсунку необходимо заменить.
3. Проверьте работу форсунки с помощью стетоскопа. Подключите стетоскоп к корпусу форсунки и прослушайте звуковые сигналы. Если форсунка работает исправно, вы услышите регулярное и ритмичное щелчание. Если звук нерегулярный или отсутствует, это может свидетельствовать о неисправности форсунки.
4. Проверьте форсунку на протекание. Отсоедините топливный шланг от форсунки и проверьте, нет ли протекания топлива. Если топливо протекает, форсунку следует заменить.
5. Проверьте общую производительность форсунки. Для этого подключите форсунку к специальному оборудованию, которое измеряет распыление и объем подаваемого топлива. Обычно допустимая производительность находится в пределах 150-200 см³/мин. Если производительность существенно отличается от этого значения, форсунку следует заменить.

Если вы не уверены в своих навыках или не имеете необходимого оборудования, рекомендуется обратиться к специалистам для проведения диагностики и ремонта форсунки ВАЗ 2107 инжектор.

Проведение регулярной проверки и обслуживания форсунок поможет поддержать оптимальную производительность двигателя и улучшить его экономичность.

Видео

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как на ваз 2107 правильно подключить магнитолу

Коды ошибок ВАЗ — таблица со списком всех ошибок

Ваз 2107 с двигателем от приоры

Установка гидроусилителя на ваз 2107

Замена тосола на ВАЗ 2107, сколько литров тосола или антифриза надо для карбюраторных, инжекторных м…

Сливают бензин ваз 2107, что делать, как предотвратить слив

Ваз 2107 замок багажника, устройство, автоматическое открытие

Ваз 2107 инжектор, плавают обороты на холостом ходу, причины

Чистка и замена форсунок на автомобиле ВАЗ-2107

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС.

Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания.

Схема устройства топливной системы «семерки» — на картинке ниже.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной «классики».

Признаки неисправности топливных форсунок на «2107» таковы:

• Нестабильная работа ДВС на холостом ходу;
• Автомобиль глохнет при трогании с места;
• Ощутимое падание мощности;
• Посторонние шумы и вибрации в работе мотора;
• Рывки и провалы во время движения;
• Чрезмерное количество выделяемых выхлопных газов;
• Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. «Бывалые» рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, «семерку» комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить «высоковольтники», идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

• Баночка с очистителем инжектора;
• Набор накидных или рожковых ключей;
• Набор отверток;
• Шприц 5-7 мл;
• Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
2. Демонтируем фиксатор тросика газа «плоской» отверткой;
3. Снимаем тросик акселератора и его кронштейн;
4. Демонтируем топливопроводы и крепления трубок;
5. Демонтируем шланг ВУТ;
6. Демонтируем кронштейны топливопроводов и впускной коллектор;
7. Удаляем болты крепления топливной рампы;
8. Ослабляем жгут крепежа форсунок;
9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.
