Как проверить давление в топливной рампе ваз 2107 инжектор

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

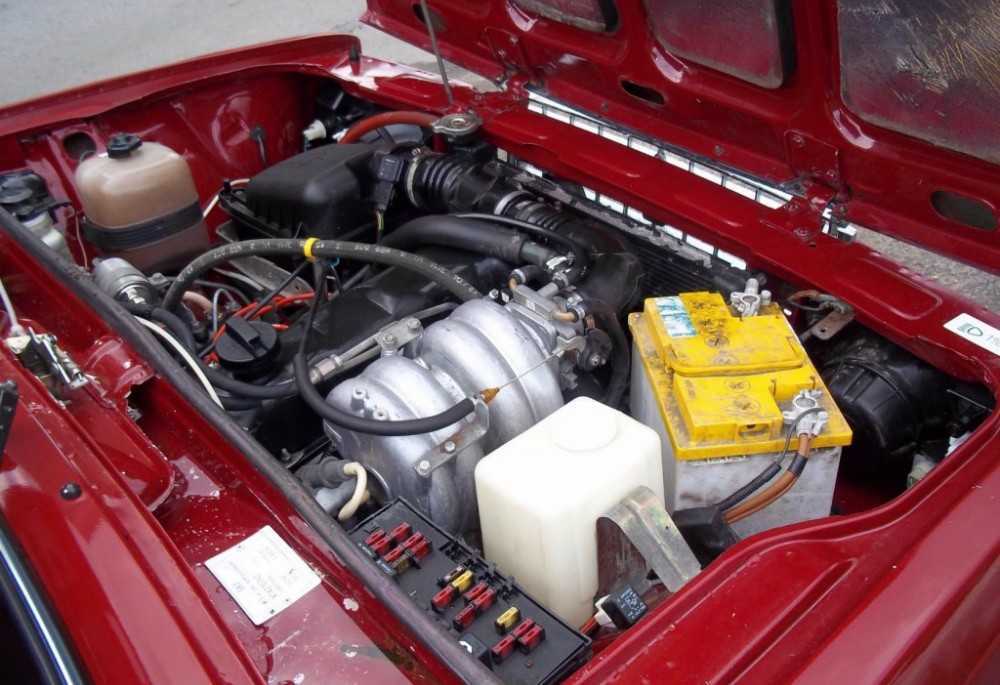

Система питания ВАЗ 2107 инжектор имеет некоторые отличия от классической карбюраторной. Основные отличительные особенности вызваны именно тем фактом, что вместо стандартной системы подачи воздушно-топливной смеси в цилиндры, в новых моделях ВАЗ 2107 используется инжектор. Соответственно отличаются и остальные элементы, такие как насос, фильтр т. д. Кроме указанных отличий в топливной системе, инжекторный двигатель ВАЗ 2107 имеет принципиальные отличия в системе зажигания. При этом, неоспоримым преимуществом данного типа двигателя является наличие электронного управления всеми основными системами. Именно благодаря ей значительно повышается экономичность и эффективность двигателя.

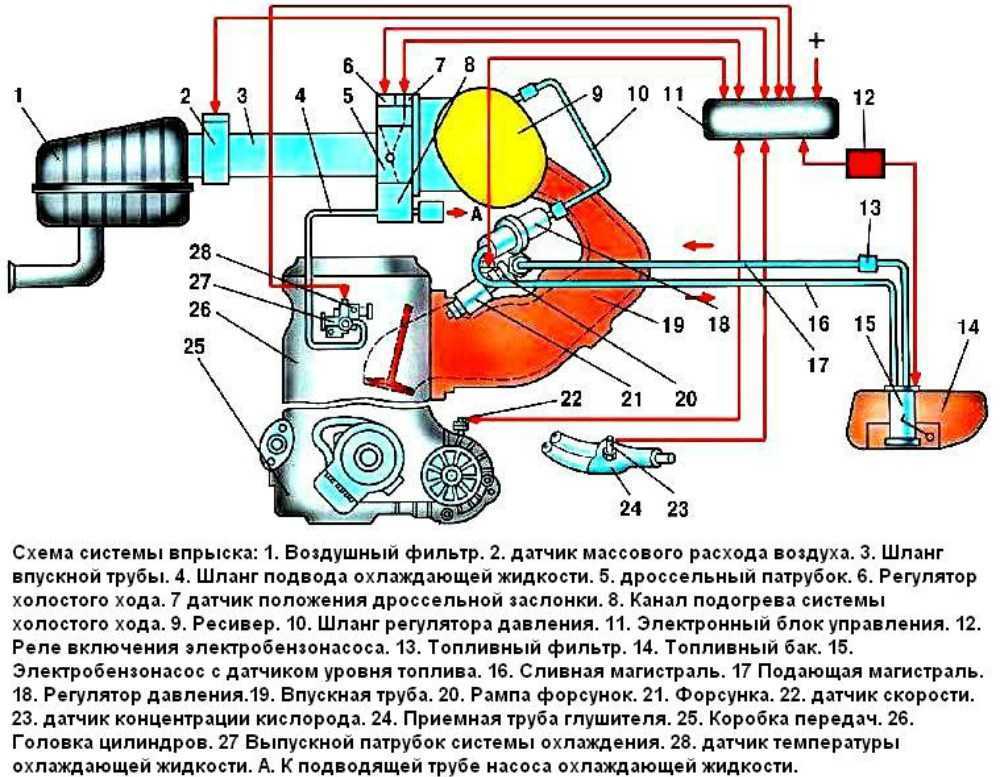

Принципиальная схема, по которой устроена система обеспечения топливом у автомобиля ВАЗ 2107 инжектор, представлена на следующем рисунке.

Здесь основные элементы обозначены цифрами от 1 до 12:

Кроме этого, в схеме питания присутствует система очистки и последующего насыщения воздуха парами бензина, состоящая из топливного продувочного клапана 8 и адсорбера 12.

Как видим, система питания ВАЗ 2107 инжектор имеет ряд существенных отличий, следовательно, и порядок ее обслуживания имеет свои особенности. Что касается воздушного фильтра, все точно так же как и в случае с карбюраторной. Замена фильтрующего элемента выполняется при каждом регламентном техобслуживании.

Насос специального обслуживания не требует, за исключением очистки топливного сетчатого фильтра, установленного на всасывающем патрубке. Эта сеточка задерживает механические примеси, присутствующие в бензине, заливаемом в бак. В случае выхода со строя топливного насоса производится его замена. Для этого необходимо разобрать бак, вынуть из него весь насос в сборе, после чего производится замена вышедшего со строя элемента. Отремонтированный насос устанавливается на его штатное место в бак.

Замена топливного фильтра производится периодически, в соответствии с рекомендациями завода изготовителя. Основным элементом является специальная бумажная вставка, собранная в металлическом корпусе, и установлен он в подающем трубопроводе между бензонасосом и системой впрыска. Направления движения топлива указано стрелкой на корпусе. Например, согласно стрелки на следующем фото, насос (топливный бак) должен подключаться с правой стороны, а рампа – с левой.

Система топливного впрыска или топливная рампа двигателя ВАЗ 2107 инжектор предназначена непосредственно для подачи смеси в цилиндры двигателя.

Одним из основных рабочих элементов системы впрыска двигателя ВАЗ 2107 инжектор является форсунка. По сути это электромеханический клапан, который управляется системой управления двигателем. При подаче напряжения клапан открывается и через форсунку происходит впрыск смеси в цилиндр под давлением, которое создает насос. В процессе эксплуатации форсунки засоряются, соответственно требуют периодической чистки. Как правило, чистку форсунок производят при техобслуживании, однако при ухудшении работы двигателя нужно их прочищать, не дожидаясь регламентных работ. Замена форсунок производится только при выходе их со строя.

Какими топливными насосами оснащались классические модели ВАЗ

К классике ВАЗ относятся все модели семейства Жигули, выпускавшиеся с 1970 по 2012 год, и их модификации:

ВАЗ 2102;
ВАЗ 2105;
ВАЗ 2104;
ВАЗ 2103;
ВАЗ 2106;
ВАЗ 2101;
ВАЗ 2107.

В зависимости от года выпуска двигатели этих машин оснащались разными топливными системами. На всех ранних моделях «Жигулей» впрыск горючей смеси в цилиндры производился с помощью карбюратора, а топливо подавалось механическим топливным насосом. Последние модификации ВАЗ 2104, 2105 и 2107 имели систему впрыска и электрический топливный насос.

Карбюраторные автомобили завода семейства Жигули оснащались механическими диафрагменными топливными насосами ДААЗ 2101 (каталожный номер 1106010) производства Димитровградского автомобильного завода. Благодаря простой конструкции, надежности и ремонтопригодности они зарекомендовали себя не только на «классике», но и на автомобилях семейств «Спутник» и «Самара», оснащенных их доработанными версиями.

Карбюратор ВАЗ 2101-2107 оснащался механическими топливными насосами ДААЗ

Инжекторные модели «Жигули» оснащались самодельными электрическими бензонасосами. Их выпускали предприятия «Пекар», «Утес» под каталожным номером 21073-1139009. Последние модификации Жигулей комплектовались изделиями (каталожный номер 2112-1139009). Такие же устройства устанавливались на все модели семейств Samara и Lada».

Инжекторные модели классических ВАЗ оснащались электронасосами «Пекар», «Утес», «Бош»

Проверка давления в топливной рампе на всех автомобилях ВАЗ

Добро пожаловать! Давление в топливной системе – в любом автомобиле во многих системах присутствует давление, вот к примеру в системе смазки двигателя есть давление масла, в системе питания двигателя есть давление топлива и т.д., поэтому большинство жидкостей которые находятся в двигателе подаются под давлением, потому что если к примеру не будет давления в системе смазки то моторное масло будет очень плохо смазывать двигатель и тем самым он быстро износиться, а в том случае если вдруг пропадёт давление в системе питания двигателя, то автомобиль начнёт дёргаться, глохнуть и будет плохо ехать, поэтому за давлением в двигателе нужно обязательно следить и держать всегда в норме.

Примечание! Для того чтобы проверить давление в топливной рампе вам нужно будет запастись только лишь одним манометром, который специально предназначен для проверки давления топлива но может и подойти манометр которым проверяют давление в шинах, при покупке манометра он должен будет идти совместно с шлангом но не во всех случаях, иногда манометры продают отдельно без шланга, в таком случае можно использовать какой ни будь свой шланг или же докупить именно под манометр в автомагазине! (Чтобы вы приблизительно знали как выглядит манометр для поверки давления топлива со шлангом, чуть ниже размещено фото на котором то он и изображен)

За счёт какой детали нужно проверять давление в двигателе? На самом деле давление может проверяться только лишь за счёт топливной рампы, но так же при помощи дополнительных инструментов давление топлива можно будет проверить и в другим местах, но как показывает практика это не совсем то и нужно, так как понять в чём же неисправность можно только при помощи одной топливной рампы, о том как это сделать сегодня вы и узнаете в этой статье.

Примечание! Чтобы дальше вы понимали о чём идёт речь, объясним вам одну вещь которую некоторые люди уже знают а некоторые ещё и не понимают о чём идёт речь, так вот ранее были упомянуты две системы а именно система смазки и система питания двигателя, так вот про систему смазки мы разбирать сегодня с вами не будет так как она не относиться к нашей теме, а поговорим немного про систему питания двигателя, за счёт системы питания двигатель вбирает в себя воздух и бензин, потому что машина работает только на смеси двух этих вещей, то есть если не будет автомобиль в себя вбирать воздух то машина скорее всего даже и не заведётся, а в том случае если машина не будет вбирать в себя бензин то соответственно она тоже не заведётся, поэтому чтобы двигатель нормально и устойчиво работал ему нужно постоянно питаться, а питается он бензином и воздухом как уже было сказано ранее и если какая то из деталей которая к примеру подаёт бензин выйдет из строя, то автомобиль уже не поедет, для этого и была придумана проверка давления топлива в системе, потому что если давление топлива будет на нуле то и соответственно и бензин не будет поступать в двигатель автомобиля и тем самым машина не куда не поедет! (Если вы интересуетесь какие детали относятся к системе питания двигателя, тогда просмотрите статью под названием: «Снижение давления в системе питания на ВАЗ», в этой статье размещена фотография на которой и показаны все детали которые относятся к этой системе)

Когда нужно проверять давление в топливной рампе? Давление в рампе проверяется только в том случае, если появились хоть какие то признаки которые указывают на плохое давление в топливной системе, а к этим признакам относятся: Неустойчивая работа двигателя, его остановка на холостом ходу, а так же повышенные или же пониженные обороты у двигателя автомобиля, при езде из-за низкого давления машина может ещё дёргаться и не развивать полной своей мощности.

Признаки неисправностей и самостоятельная диагностика

О проблемах в работе топливного насоса можно понять по следующим фактам:

Расход горючего увеличивается.
В месте расположения узла слышны посторонние шумы.
Заправленный автомобиль глохнет после старта двигателя.
Рывки в движении машины, медленный набор оборотов мотором, затяжная реакция автомобиля при нажатии на педаль газа.
Двигатель запускается только при длительном вращении его стартером.
Машина не заводится.

При включении зажигания на авто с инжектором слышен характерный звук работы электробензонасоса с последующим его отключением. В карбюраторных машинах корпус узла в исправном состоянии не должен греться.

Проверить работу всей системы подачи горючего в машине с механическим насосом можно, если шланг, выходящий из выходного патрубка, снять и направить в пластиковую бутылку. Бензин должен подаваться под давлением. Когда двигатель делает 20 об/мин, насос накачивает около 1 л топлива.

Если электронасос работает, но мотор машины вращается неравномерно, нужно проверить давление в рампе, используя следующий алгоритм действий:

Предварительно снимаем предохранитель бензонасоса.
Чтобы выработать остатки горючего, заводим автомобиль.

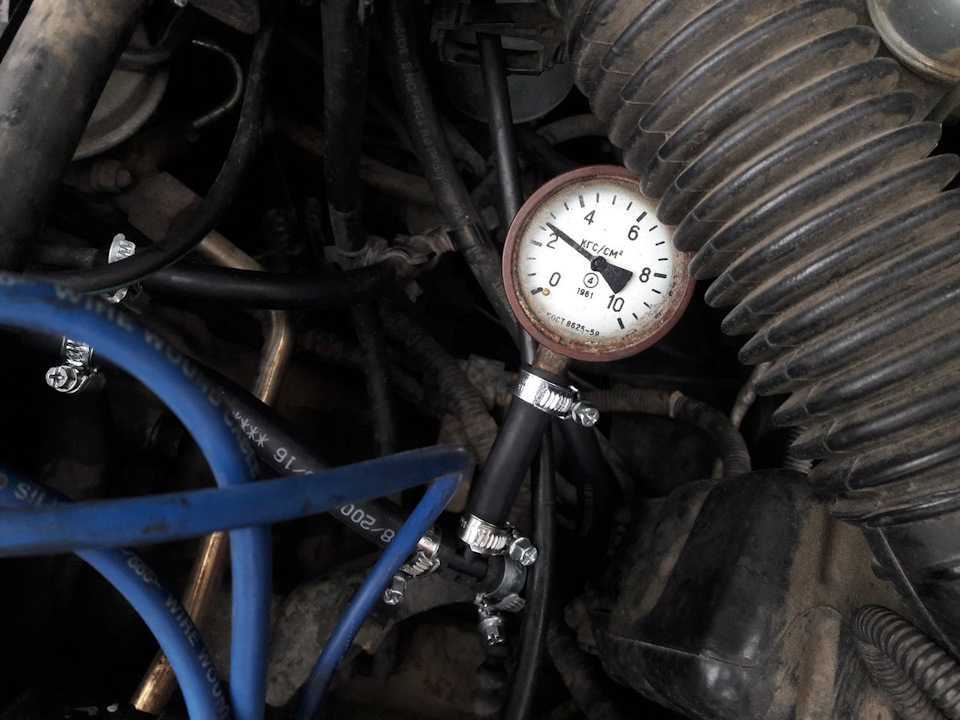

После того как машина заглохнет, подсоединяем к рампе, вынув пробку, манометр.
Ставим предохранитель на место, вновь заводим мотор.
Оцениваем давление. Оно должно быть от 280 до 380 кПа.
При движении со скоростью 45-50 км\ч показатели не могут отклоняться.

Когда присутствуют скачки давления, сначала нужно очистить сетку фильтра. Для этого насос придется снять. К тому же насос будет работать плохо при износе клапанов у форсунок, наличии грязи в фильтре тонкой очистки, неисправности регулятора давления.

Перед ремонтом бензонасоса необходимо приобрести ремкомплект, подходящий к марке детали.

Где находится бензонасос ВАЗ 2107

В зависимости от типа топлива двигателя положение топливного насоса также меняется. Кроме того, карбюраторная «семерка» оснащена обычными механическими насосами. Устанавливаются в моторном отсеке сбоку от блока цилиндров. Отличительной особенностью является наличие рычага ручного управления.

На фото ВАЗ 2107, проблемным узлом которого является бензонасос

Шланги топливопровода подключены к агрегату с обеих сторон. А вот владельцам Лады с системой впрыска стоит поискать бензонасос в задней части машины. Точнее, электронасос расположен непосредственно в топливном баке, который в свою очередь закреплен в районе правого заднего крыла, под обшивкой багажного отделения.

Как проверить топливный насос (карбюратор) на наличие неисправностей):

Ослабив хомут, снимаем с штуцера топливопровод к карбюратору.
Чтобы бензин не вытек из патрубка, соедините его заранее подготовленным болтом М8.
Переместите ручной рычаг несколько раз.
При этом из выходного патрубка должна быть выпущена сильная струя топлива. Если да, то помпа в порядке. Если нет, продолжайте проверять.
Ослабьте зажим, снимите вторую трубку и подсоедините так же, как и первую.
Закройте вход пальцем и пару раз поверните рычаг. Вы должны почувствовать пустоту, что означает, что ваш палец, кажется, всасывает отверстие. Если есть всасывание, проверьте топливопровод. Если палец не засасывается, насос необходимо заменить или отремонтировать.

Видео о неисправностях топливного насоса

Замена:

Используя проволочную щетку, WD-40 (или уайт-спирит), очистите область, где насос встречается с блоком цилиндров.
Отсоедините и соедините обе трубки болтами M8.
Ключом на 13 открутите две крепежные гайки.
Снимите топливный насос со шпилек.
Установите новый насос вверх дном.

Виды неисправностей РДТ

Судя по виду, механического регулятора давления топлива, в нем нечему ломаться. Но все же, это механизм, состоящий из множества частей, которые при длительной эксплуатации подвергаются износу, коррозии и «усталости». Так же может быть брак при изготовлении данного устройства.

Основные причины, которые приводят к неправильной работе регулятора:

Запорный клапан не удерживает необходимое давление в полости

Если брать во внимание только регулятор, то причиной может быть пружина (лопнула, просела), не обеспечивающая достаточное усилие при воздействии на клапан. В результате топливо, которое должно поступать на форсунки, просачивается в «обратку», и мотор тяжело заводится, не развивает достаточной мощности, плох в динамике и т.д.
Бывает такое, что клапан в заданных режимах работы двигателя, плотно прилегает к отверстию и не пропускает бензин в «обратку»

Причиной может быть некачественное горючее, долгий простой автомобиля, коррозия материала, из-за чего клапан «прикипел» к гнезду. При такой неисправности увеличивается давление в топливной рейке, возможен залив свечей, срабатывает предохранительный клапан или появляются протечки в соединениях системы.
Запорный клапан во время работы «подклинивает», то есть давление в рампе меняется не равномерно, с запозданием от заданных параметров. Причиной, обычно, является не качественное топливо, грязь, коррозия и т.д. В это время автомобиль невозможно разогнать, он начинает дергаться. На стоянки без нагрузки на холостом ходу обороты «плавают».

Принцип работы

Двигатель внутреннего сгорания предназначен преобразовывать тепловую энергию в механическую. Процесс преобразования происходит в блоке цилиндров при сгорании горючего состава. Подготовка и доставка смеси бензина с воздухом в камеру сгорания цилиндра осуществляется по-разному.

В моторе с внешним смесеобразованием смесь готовится в карбюраторе. Горючее смешивается с воздухом и по всасывающему коллектору через впускной клапан попадает в камеру сгорания. Оно поджигается свечой зажигания и сгорает, расширяя газ, приводя в движение поршень.

В моторе с инжекторной установкой процесс происходит иначе. Топливно-воздушная смесь готовится во всасывающем коллекторе непосредственно перед входом в камеру сгорания.

В момент открытия впускного клапана форсунка открывается и распыляет бензин. Он смешивается с воздухом, попадает в камеру сгорания и в определенный момент поджигается свечой. От выделенного тепла газ расширяется и давит на поршень. Происходит рабочий ход.

На ВАЗ 2107i установили мотор с системой распределенного впрыска, т.е. в каждый цилиндр подается топливо индивидуально через собственную форсунку. Форсунок четыре по количеству цилиндров.

Управляет форсунками, а точнее всей системой, электронный блок управления (ЭБУ). Судя по его функциональным возможностям и объему выполняемой работы, его можно назвать бортовым компьютером. Все данные с электронных и механических датчиков поступают в блок, обрабатываются и дают команду исполнительным механизмам выполнять определенные действия.

Принцип работы следующий. Из бензобака через фильтр топливный насос подает бензин в топливную рампу, далее на форсунки. Внутри рампы при помощи регулятора поддерживается постоянное давление 300 мПа. Если давление повышается, то излишки горючего сбрасываются в бензобак через отсечку автоматически.

ЭБУ подает сигнал открытия и закрытия форсунок в той очередности, в какой работают цилиндры, при этом руководствуясь показаниями с датчика положения коленчатого вала.

Количество топлива, проходящего через форсунку, зависит от периода времени, в течение которого она находится в открытом состоянии. Время рассчитывается блоком управления при помощи информации, поступающей на него с датчика массового расхода топлива и датчика положения дроссельной заслонки.

Это принципиальные параметры, при которых может действовать двигатель, но для правильной и четкой работы агрегата электронный блок управления снимает дополнительные показания:

с температурного датчика охлаждающей жидкости для регулирования процесса горения топливно-воздушной смеси;
с вольтметра для определения напряжения, чтобы четко установить время начала и конца работы форсунок;
с тахометра для определения частоты вращения коленчатого вала;
с катализатора для определения состава отработанных газов.

ЭБУ также управляет топливным насосом, регулятором холостого хода и системой зажигания.

Как узнать что неисправен регулятора давления топлива

В подготовке топливовоздушной смеси, при работе силового агрегата в заданных режимах, задействованы в той или иной мере все составляющие системы питания мотора. Выход из строя одного элемента при диагностике может ошибочно указать на поломку другого. Также и у РДТ явных признаков неисправности мало. Чаще они могут быть схожи с нестабильной подачей топлива насосом, с отказом какого-либо датчика в системе, засорением фильтра и т.д. Но с большой долей вероятности в том, что регулятор неисправен, подходят следующие признаки:

на холостых оборотах мотор работает неустойчиво с перебоями или глохнет;
ухудшилась динамика автомобиля при его эксплуатации;
высокий расход бензина;
двигатель сложно запустить после продолжительной стоянки;
мотор не развивает требуемой мощности особенно при движении в горку или при нагрузке;
при эксплуатации автомобиля ощущаются рывки;
при перегазовке происходят провалы в работе двигателя;
явный запах бензина в салоне и, особенно под капотом, вызванный просачиванием топлива в соединениях шлангов магистрали (даже при смене хомутов и шлангов).

Признаки неисправности бензонасоса ВАЗ 2106

Опытный водитель всегда может косвенно или прямо определить проблемы, возникшие в эксплуатации его автомобиля. Это касается и топливного насоса. Однако, если вы не уверены в своих знаниях, рассмотрите характерные признаки неисправности бензонасоса:

Двигатель не заводится;
Снижается тяга и отзывчивость автомобиля.
Двигатель почти постоянно глохнет;

Последний пункт лишь косвенно указывает на выход из строя бензонасоса. Суть в том, что мощность силового агрегата можно снизить по ряду других факторов. Если топливный насос неисправен, ваша «шестерка» не заводится.

Как в анекдоте, но стоит помнить, что нужно следить за тем, чтобы в баке было топливо. На автомобилях ВАЗ часто выходит из строя указатель уровня топлива, соответственно машина не заводится.

Причины засорения инжектора

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.

Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна. Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Проверка давления в топливной рампе ВАЗ 2115

Для выполнения измерений вам не нужно ехать СТО – сделайте все собственноручно. Все, что требуется – решиться на несколько простых шагов. Найдите (купите) необходимое оборудование.

Для проверки Вам понадобится:

Манометр с предельным значением в 8-10 атмосфер. Прибор с большей шкалой использовать бессмысленно из-за большой погрешности. Показания такого манометра будут искажены (особенно, если давление в системе сильно низкое);
небольшой кусок шланги с диаметром 8-9 мм;
пакля (можно купить самое обычное изделие, которое используется при ремонте сантехники).

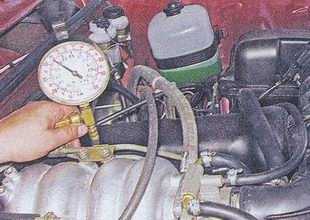

Из перечисленных выше материалов смастерите собственный прибор для измерения давления. Если желания «рукодельничать» нет, то можно купить уже готовое устройство (но здесь придется потратиться).

Подключите устройство. Для этого:

Выключите зажигание и откройте капот в машине;
отыщите место расположения топливной рампы;
убирайте пробку, накрученную на штуцере давления топлива. Теперь берите любой «золотник» и откручивайте сам ниппель;
заблаговременно подготовьте емкость и тряпку (при выкручивании возможно появление брызг под действием остаточного давления);
натягивайте шланг на штуцер и надежно фиксируйте его с помощью хомута.

Фильтра топливной системы

Фильтра топливной системы инжекторного двигателя служат для
защиты от поломки основных элементов топливной системы.

Фильтр тонкой очистки

Фильтр тонкой очистки устанавливается вне бака автомобиля.
На автомобилях лада с инжекторными двигателями фильтр тонкой очистки установлен
под днищем в задней части в районе балки, прикреплен хомутом. Данный фильтр
подготавливает топливо для форсунок. Отличия фильтров тонкой очистки в зависимости
от двигателя.

В 1,5 литровых версиях двигателя фильтр подключается в топливную
систему по средствам металлического штуцера
на резьбе.

В 1,6 литровых версиях двигателя фильтр подключается в топливную
систему по средствам быстросъёмных пластиковых штуцеров.

Фильтр грубой очистки

Данный вид фильтр устанавливается в баке автомобиля.
Подключается фильтр грубой очистки непосредственно к бензонасосу и крепится в
стакане бензонасоса. Служит для грубой очистки топлива и подготовке топлива для
фильтра тонкой очистки.

Признаки неисправности топливного насоса

Утечка топлива или масла, утечка.
Повреждение или поломка диафрагмы топливного насоса.

Причины:

В первом случае происходит утечка между двумя частями корпуса насоса, со временем прокладка изнашивается или стареет, как следствие, утечки топлива и утечки воздуха.
Во втором случае происходит разрыв мембраны топливного насоса ВАЗ 2107 из-за ее старения или механического повреждения.

Ремонт топливного насоса ВАЗ 2107 в принципе возможен, все зависит от поломки, некоторые мастера, например, заменяют поврежденную мембрану плотным целлофаном, после чего топливный насос ВАЗ 2107 долго работает «как новый» время время. Второй способ ремонта ТНВД – это покупка ремкомплект ТНВД ВАЗ 2107 и замена неисправных (изношенных) деталей. Тем, кто не хочет заморачиваться с ремонтом, рекомендую купить новый бензонасос ВАЗ 2107 или «бу», можно брать новые, более продвинутые модификации, которые, по мнению покупателей, работают лучше и служат намного дольше «родственников».

Снятие рампы и проверка форсунок автомобиля ВАЗ-2107-20

Работу проводим на холодном двигателе. Сбрасываем давление в топливной системе.

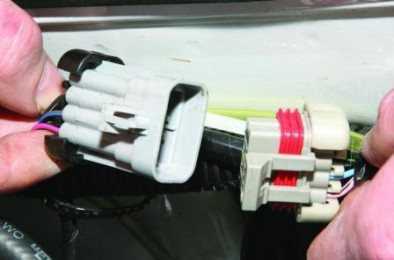

Расстегиваем или разрезаем пластмассовый хомут, крепящий колодку проводов форсунок к щитку передка.

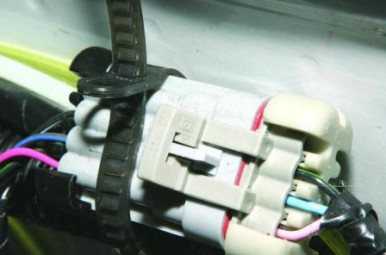

Отсоединяем колодку проводов форсунок от колодки жгута проводов системы управления.

Ключом «на 17» отворачиваем штуцер трубки подачи топлива, удерживая наконечник шланга ключом того же размера.

Аналогично отсоединяем штуцер трубки от шланга сливного трубопровода.

Разъединив трубки и шланги, контролируем состояние резиновых уплотнительных колец, надетых на концы трубок.

Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к впускной трубе

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий впускной трубы и снимаем рампу в сборе с регулятором давления топлива, топливными трубками, форсунками и жгутом проводов.

Все форсунки должны остаться на топливной рампе.

Если какая-либо форсунка останется во впускной трубе, необходимо заменить пружинный фиксатор и уплотнительное кольцо корпуса форсунки.

Для снятия трубки подвода топлива к рампе крестообразной отверткой отворачиваем винт крепления держателя трубки.

Вынимаем трубку из рампы.

Наконечник трубки уплотняется резиновым кольцом.

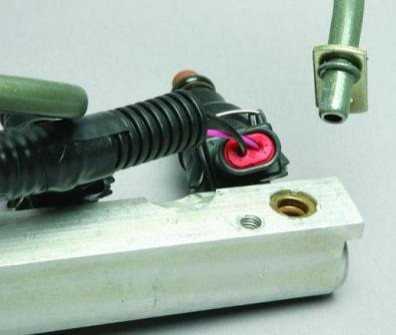

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

Сопротивление обмотки форсунки проверяем тестером.

Сопротивление должно быть в пределах 11–15 Ом.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца с корпуса форсунки и распылителя.

Аналогично демонтируем другие форсунки

Установку форсунок на рампу проводим в обратной последовательности.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Расположив на впускной трубе под форсунками прозрачные колбы, проворачиваем стартером коленчатый вал двигателя.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов.

Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание.

Из отверстий распылителя форсунки должны идти характерного вида струи, образуя конический факел.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Устанавливаем рампу в обратной последовательности.

Поврежденные резиновые уплотнительные кольца заменяем новыми и при установке наносим на них моторное масло.

Момент затяжки винтов крепления рампы 9–13 Нм, а штуцеров топливных трубок 20–34 Нм.
