Как устранить ошибку p0087

Причины засорения форсунок

Некачественное топливо — вот одна из главных причин поломки форсунок. Огромное количество смол, которые оседают внутри форсунок, снижают пропускную способность, они не позволяют герметично закрываться клапанам, и тем самым меняется угол струи впрыскиваемого топлива.
При запуске двигателя в зимнее время, вышедший из строя клапан, является причиной переобогащения смеси, вследствие чего происходит повышенный расход топлива и повышается токсичность отработавших газов. При некорректном распылении топлива происходят нарушения в процессе смесеобразования, а это является первой причиной ухудшения практически всех показателей двигателя.
Засорение форсунок происходит при использовании поддельных топливных фильтров, либо же если просто авто-владелец забыл поменять во время фильтр.
При давлении в системе топлива может просто произойти разрыв фильтра, и грязь, естественно, попадёт в форсунки.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.
На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.
Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.
Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Диагностика системы

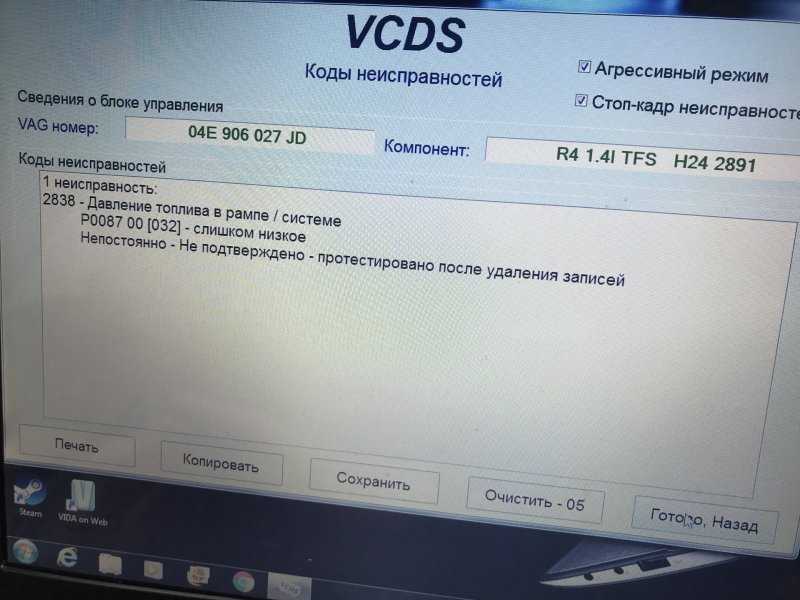

Итак, электронный блок вывел на дисплей код «p0087». Сначала нужно определить, с каким из элементов возникли проблемы.

Проводка

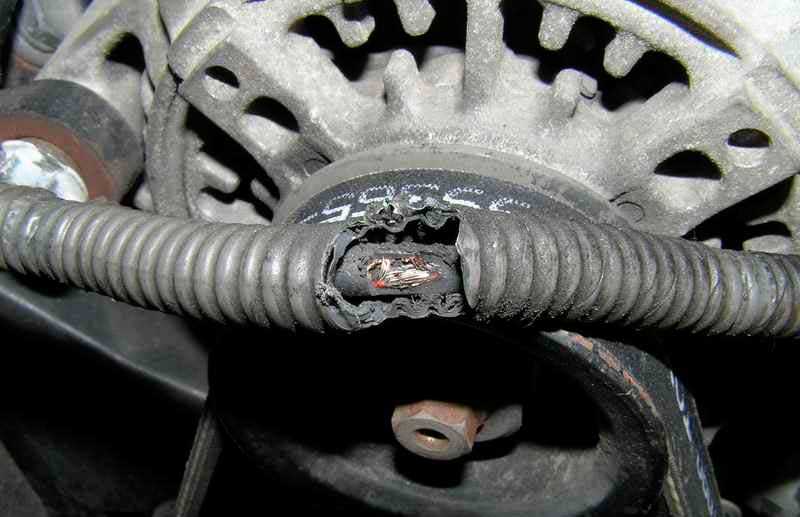

Первым, что можно сделать – проверить соединения проводки, подходящей к элементам топливной системы. Возможно, что какой-то из проводов окислился или оборвался.

Если с проводкой все нормально, а зачистка клемм к результатам не привела, следует проверить один за одним все элементы топливной системы.

Топливный насос

Сначала производится проверка состояния топливного насоса. Одной из причин появления такой неисправности является сильное засорение топливного фильтра, из-за чего насос не способен обеспечить должную производительность.

На СТО топливный насос могут проверить при помощи манометра, какое он давление создает.

Топливные магистрали

Если насос подозрений не вызывает, следующими проверяются топливные магистрали на наличие подтеков.

Проверяются как магистрали, так и штуцера, которыми они подсоединяются к элементам системы.

Во время этой проверки стоит поинтересоваться состоянием топливного фильтра тонкой очистки.

После проверки магистралей диагностируют состояние датчика и клапана давления, установленные на рампе.

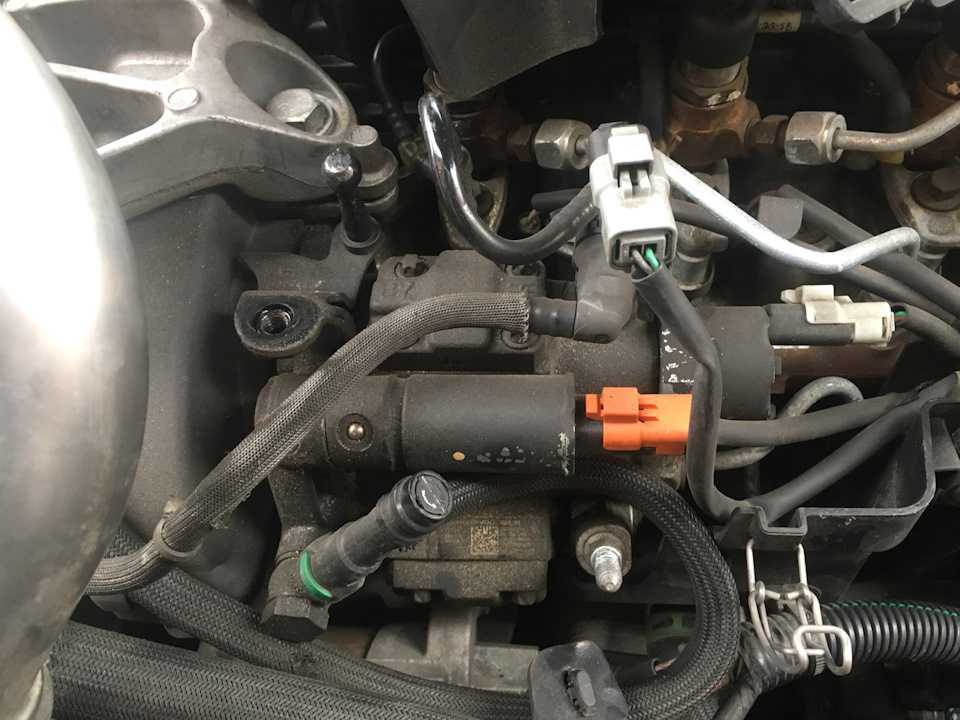

ТНВД

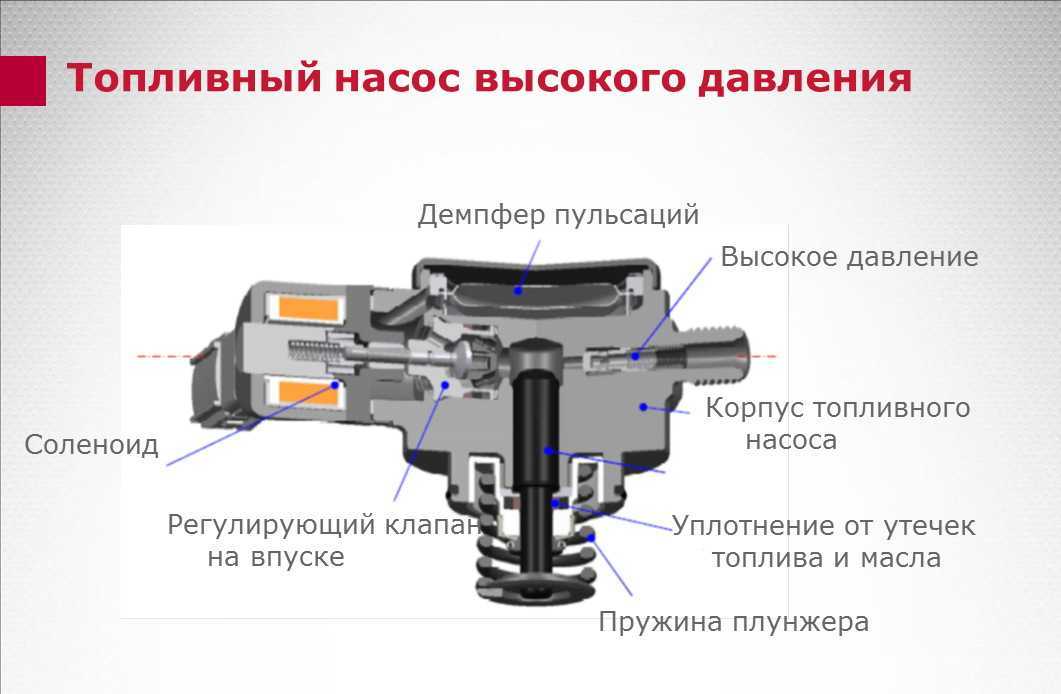

На дизельных авто следующим проверяется топливный насос высокого давления (ТНВД), а у инжекторных бензиновых автомобилей бензонасос высокого давления.

В бензиновых автомобилях с системами FSI, GDI и ряде других (все, что с непосредственным впрыском) оснащаются двумя насосами — небольшого давления (тот который размещается в баке), а также насосом высокого давления (размещается возле ГБЦ, поскольку привод у него от распредвала). В тексте выше речь идет про бензиновый насос высокого давления, который находится возле распредвала.

Но эту проверку выполнить самому невозможно, поскольку продиагностировать его можно только на специальном стенде.

Также читайте про то как делать ремонт топливного насоса автомобиля.

Форсунки

Последними проверяются форсунки. Они могут не удерживать топливо, и оно постоянно будет поступать в цилиндры, при этом нужное давление топлива удерживаться не будет.

Но топливные форсунки тоже проверяются на специальном стенде.

Таким способом можно выявить элемент, который стал причиной появления такой неисправности.

Распространенные причины ошибки p0087 у разных типов автомобилей

Это описана полная проверка топливной системы для выявления причины появления кода ошибки p0087. Однако не всегда требуется полная проверка системы.

У каждой автомобильной марки, будь то Форд, Ситроен, Ауди или Пежо, в топливной системе есть слабые места, особенно это касается дизелей и инжекторов с непосредственным впрыском.

Одним из самых слабых мест является ТНВД, а также его привод, в частности, толкатель, и большинство случаев возникновения падения давления в рампе связано с этим узлом.

У авто, не оснащенных такой топливной системой, виной появления кода p0087 часто является датчик давления топлива в рампе, а также проводка, идущая к нему.

Проверка регулятора давления топлива: методы и инструменты для точной диагностики

Для точной диагностики и проверки регулятора давления топлива требуется использование определенных методов и инструментов. Вот некоторые распространенные методы и инструменты, которые могут быть использованы для проверки регулятора давления топлива:

Использование манометра давления топлива: Манометр давления топлива позволяет измерить текущее давление в системе подачи топлива. Для проверки регулятора давления топлива манометр подключается к соответствующему порту на топливной рампе или коллекторе. Затем двигатель запускается и манометр отображает текущее давление. Сравнивая измеренное давление с рекомендуемыми значениями производителя автомобиля, можно определить, работает ли регулятор давления топлива должным образом.

Проверка наличия утечек: Регулятор давления топлива может быть подвержен утечкам, которые могут привести к неправильной работе или снижению давления в системе. Проверка наличия утечек включает осмотр регулятора давления топлива и соединений на наличие подтеков топлива. Также может использоваться краситель для обнаружения утечек топлива. Если обнаружены утечки, необходимо принять соответствующие меры по их устранению или замене поврежденных компонентов.

Проверка регулировочной способности: Регулятор давления топлива должен быть способен регулировать давление топлива в системе в соответствии с требованиями. Это может быть проверено путем измерения давления топлива при различных режимах работы двигателя. При изменении скорости холостого хода двигателя или увеличении нагрузки на двигатель давление должно изменяться соответствующим образом. Если регулятор не способен поддерживать правильное давление в зависимости от условий, возможно, он требует регулировки или замены.

Проверка работы системы управления двигателем: Регулятор давления топлива тесно взаимодействует с системой управления двигателем

При проверке регулятора давления топлива важно также оценить работу других компонентов системы подачи топлива и системы управления двигателем. Это может включать проверку работы форсунок, наличие ошибок или предупреждений на приборной панели и проверку сигналов датчиков.

Важно отметить, что проверка и диагностика регулятора давления топлива может требовать специальных инструментов и опыта. Рекомендуется обратиться к квалифицированному автомобильному технику или сервисному центру, особенно если вы не уверены в своих навыках и знаниях

Профессионалы будут оборудованы необходимыми инструментами и знаниями для точной диагностики и проверки регулятора давления топлива.

Виды ремонтов

Несмотря на периодическое ТО, вероятность повреждения остаётся всегда, так как пожарная техника постоянно сталкивается с экстремальными ситуациями. В связи с этим остаётся необходимость в ремонтных работах. К тому же, после превышения пробега для определённого типа ПА, допускается его использование, при условии качественного ремонта.

Ремонт производится только после полной диагностики пожарного автомобиля и установления неисправностей. Существует 3 вида восстановительных работ:

• текущий;
• средний;
• капитальный.

Текущий ремонт (ТР)

Необходим для поддержания работоспособности пожарного автомобиля, посредством установки новых агрегатов или восстановления уже имеющихся, но не более 1 базового. Помимо этого, производятся:

• регулировка отдельных элементов;
• улучшение крепёжа;
• сварка;
• слесарные работы;
• механические работы.

Текущий ремонт допускает лишь частичную разборку агрегатов, замену его части или её восстановление, опять же, за исключением основных. Необходимость в починке может быть выявлена во время прохождения контрольного осмотра, либо по непосредственному сообщению водителя.

Средний ремонт (СР)

В этом случае допускается замена целого ряда агрегатов, но если они являются основными, то не более 4 штук. Сюда может входить двигатель, которому требуется капитальный ремонт, и полная покраска кузовной части. В результате этих действий обеспечивается правильное функционирование пожарного автомобиля.

Капитальный ремонт (КР)

Наиболее комплексный подход, при котором допускается полная разборка любой детали, или их замена. Причиной для производства капитального ремонта может служить выявление необходимости в полном ремонте следующих элементов:

• кузов;
• кабина;
• резервуар;
• насос;
• более 2 элементов шасси.

В состав комиссии, которая определяет тип ремонта и срочность его проведения входят:

• члены технической службы гарнизона;
• начальник подразделения;
• отделы технической службы;
• старший водитель;
• прикреплённый водитель из части, откуда прибывает ПА.

После проведения ремонта, автомобиль проходит испытание в специальном посту – проезд 2-4 км. Перед тем, как ПА будет возвращена обратно на дежурство, она проходит обкатку на протяжении 400 км после КР и 150 км по СР. Все выполненные работы заносятся в формуляр и подписываются начальником отдела технической службы, который и несёт за них ответственность, а также печатью.

Устранение кода ошибки путем замены толкателя

Дальше рассмотрим, что нужно делать, чтобы устранить ошибку p0087 на примере автомобиля Ауди А4, с инжекторной системой с непосредственным впрыском.

У этих автомобилей зачастую падение давления связано с толкателем ТНВД расположенного возле распредвала который, в свою очередь, воздействует на толкатель насоса высокого давления с помощью кулачка.

Перед началом работ все же стоит сначала проверить состояние проводки, магистралей и фильтров.

Если с ними все в порядке, можно приступать к проверке состояния толкателя и его замене.

Для выполнения работ потребуется:

• Новый толкатель;
• Уплотнительное кольцо;
• Набор ключей;
• Ветоши.

Перед выполнением работ нужно сбросить давление в топливной системе. Выполняется сброс путем отключения топливного насоса, установленного в баке.

У Ауди А4 этот насос включается в работу сразу после открывания двери.

Чтобы отключить насос достаточно вытянуть предохранитель с номером 28.

После вытаскивания предохранителя авто заводится, чтобы выкачать имеющееся топливо в системе, тем самым сбросив давление.

Далее можно приступать к разборке.

Вначале нужно демонтировать все элементы, которые мешают доступу к ТНВД. Затем от ТНВД отключаются провода, идущие к этому насосу.

Следующим этапом будет отсоединение топливных магистралей, подходящих к насосу.

Перед откручиванием магистралей под них желательно положить ветоши, поскольку топливо в них все же имеется.

Далее уже откручивается сам ТНВД. После этого насос нужно оттянуть от головки блока и извлечь толкатель со своего посадочного места.

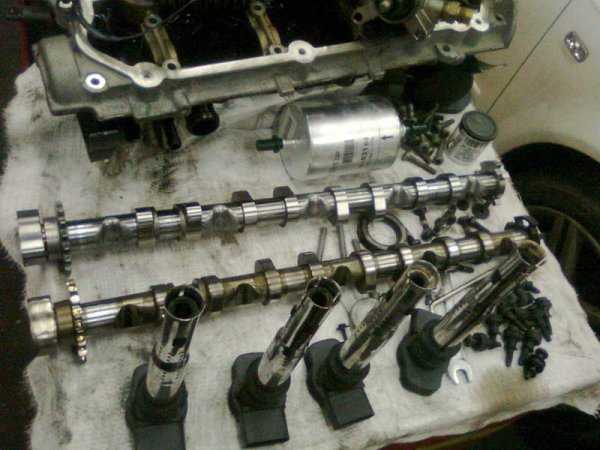

Перед установкой нового толкателя, если есть возможность, следует оценить состояние шейки распредвала, которая взаимодействует с этим толкателем (кулачек). Если на ней имеются следы сильной выработки, менять придется и его.

Если распредвал в норме, устанавливается новый толкатель, перед установкой ТНВД на место, меняется уплотнительное кольцо.

Далее уже все собирается обратно.

После сборки производится закачка топлива в систему. Если замена не помогла, возможен выход из строя клапана регулятора давления в системе.

Но поскольку этот клапан установлен в самом ТНВД, поменять его быстро не получится, и менять придется узел целиком.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

• двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
• двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
• двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
• с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1. подсоединяют манометр к топливной системе;
2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Неисправности топливных систем с впрыском бензина во впускной трубопровод

Приведем перечень наиболее часто встречающихся неисправностей систем впрыска и основных причин их возникновения.

Холодный двигатель не запускается или запускается с трудом. Основные причины: недостаточное давление топлива, отсутствие давления; неисправность пусковой форсунки или ее цепи (для автомобилей с пусковой форсункой); неисправность в цепи датчика охлаждающей жидкости; отсутствие или слабый сигнал от датчика частоты вращения коленчатого вала; неисправность потенциометра дроссельной заслонки; загрязнение форсунок; повышенное сопротивление со стороны выпускной системы; подсос воздуха во впускной коллектор.

Горячий двигатель запускается с трудом или не запускается. Основные причины: быстрое падение давления топлива после выключения двигателя; несанкционированная работа пусковой форсунки (при ее наличии); неисправность в цепи датчика охлаждающей жидкости; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Двигатель запускается и глохнет или неустойчиво работает в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор; неисправность системы холостого хода; неисправность в цепи датчика температуры охлаждающей жидкости; несоответствие давления топлива заданному; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Чрезмерно высокая частота вращения коленчатого вала в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор (системы с датчиком абсолютного давления и системы с расходомером воздуха и λ-регулированием); неправильная работа системы холостого хода; неисправность в цепи датчика положения дроссельной заслонки.

«Провалы» при ускорении. Основные причины: недостаточное давление или производительность топливного насоса; неисправность расходомера воздуха; неисправность в цепи датчика положения дроссельной заслонки; загрязнение форсунок.

Подергивание автомобиля и пропуски воспламенения под нагрузкой. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; загрязнение форсунок.

Двигатель не развивает полной мощности. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; повышенное сопротивление выпускной системы; загрязнение форсунок.

Повышенное содержание оксида углерода и (или) повышенный расход топлива. Основные причины: повышенное давление топлива; неисправность в цепи кислородного датчика; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика температуры охлаждающей жидкости; разрыв диафрагмы регулятора давления топлива (системы многоточечного впрыска); повышенное сопротивление выпускной системы.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких‐либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по‐своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

редукционный клапан

Редукционный клапан является мелкой, но очень важной деталью во многих агрегатах, в которых жидкость циркулирует под нужным давлением. В этой небольшой статье мы подробно разберём устройство, принцип работы и назначение редукционного клапана, причём не только клапана, установленного в системе смазки двигателя, но и в других системах

О важности редукционного клапана и обратного клапана, а так же какие бывают неприятности, если он перестанет нормально работать, я уже подробно писал и желающие могут почитать об этом вот в этой статье. А в этой статье начнём с самых азов

Говоря простыми словами — редукционный клапан предназначен для стравливания излишков жидкости (которая качается к примеру масляным насосом (или топливным насосом) и циркулирует по системе) обратно в картер, если давление превышает допустимые нормы.

И если бы не было этого клапана, то повышенное больше нормы давление жидкости (масла, топлива и др.

Редукционный клапан — устройство и принцип работы.

Сам клапан, несмотря на его важность, устроен довольно просто (см. рисунок чуть ниже и фото выше)

Он представляет из себя подпружиненный шарик (или цилиндрик) который постоянно поджат своей пружиной и запирает своим телом своё посадочное место, в обратном канале, предназначенном для слива избыточной жидкости (масла). Упругость пружины клапана рассчитана на определённое давление жидкости.

Редукционный клапан.1 — шестерни насоса, 2 — шарик клапана, 3 — пружина, подпирающая шарик.

И при превышении этого давления сверх нормы, повышенное давление жидкости давит на клапан, пружина при этом сжимается и шарик открывает канал, через который стравливаются излишки жидкости. Всё работает довольно просто и на автомате, и проблем как правило не возникает, если конечно вовремя менять фильтр и рабочую жидкость (масло), чтобы не допустить попадание грязи под клапан.

Где применяется редукционный клапан.

Редукционный клапан может быть установлен в масляном насосе автомобиля, который качает масло под нужным давлением по системе смазки, а также может устанавливаться в топливной системе как бензинового, так и дизельного двигателя, и даже устанавливается в современных сантехнических системах подачи воды.

В системе смазки двигателей автомобилей, мотоциклов и другой техники, редукционный клапан не допускает превышения давления масла выше нормы (подробнее о давлении масла и его проверке читаем тут), чтобы масло не выдавливалось через сальники и прокладки, а также чтобы не порвать пористый материал масляного фильтра. Подробно о редукционном клапане системы смазки и как проверить этот клапан можно почитать в статье про масляный насос — его диагностику и ремонт.

В топливной системе современных впрысковых бензиновых двигателей, установлен клапан в топливной рампе и он не допускает превышения давления топлива в ней. Если быть точным, то этот клапан называется не редукционным клапаном, а регулятором давления топлива (подробно о нём читаем здесь), но принцип работы его такой же, то есть в регуляторе давления топлива установлен тот же подпружиненный шарик, который при превышения нормы давления топлива, стравливает его излишки в канал обратки.

Примерно так же работает и редукционный клапан в топливной системе дизельного двигателя. Когда насос низкого давления, подающий топливо в топливный насос высокого давления (ТНВД), накачает топливо больше положенного, открывается редукционный клапан, установленный в топливной системе и излишки дизельного топлива сливаются в канал обратки и далее по шлангу обратки обратно в топливный бак.

В системе гидроусилителя руля современного автомобиля (подробнее о гидроусилителе читаем тут) и других системах гидравлики (даже в токарных станках высокой точности) так же установлен редукционный клапан, позволяющий предотвратить превышения давления гидравлической жидкости (масла) выше требуемой нормы.

Ведь любой гидроусилитель и его уплотнения, рассчитаны на работу с гидравлической жидкостью, прокачиваемой насосом гидроусилителя под определённым давлением и максимальное значение этого рабочего давления не должно превышать требуемой величины. Повышение давления как правило происходит при повороте руля машины до упора.

И в крайнем положении руля, значительно повышается давление жидкости, а чтобы не повредить уплотнения и другие детали ГУРа, именно для этого и служит редукционный клапан, который стравливает излишки жидкости, тем самым понижая давление до необходимой нормы, и предотвращая порчу уплотнений в системе и другие неприятности.

Несомненно редукционный клапан является мелкой, но очень важной деталью любой гидравлической системы
