Как правильно заменить сальник коленчатого вала

Что такое сальник и зачем он нужен

В качестве уплотнительного элемента в блоке цилиндров и коленчатом вале применяют эти расходные материалы. Передний сальник надевают недалеко от расположения шкива, задний — устанавливают за местом расположения сцепления и коробки передач. Расходные материалы стоят недорого, но работы по их замене потребуют немалых финансовых или временных затрат, а также тот, кто будет его менять, приложит немало физических усилий.

В автомобиле сальник применяется в качестве уплотнительного элемента трансмиссии, коробки передач, в системе охлаждения, двигателе, у рулевого управления. Интенсивное использование требует периодически менять их.

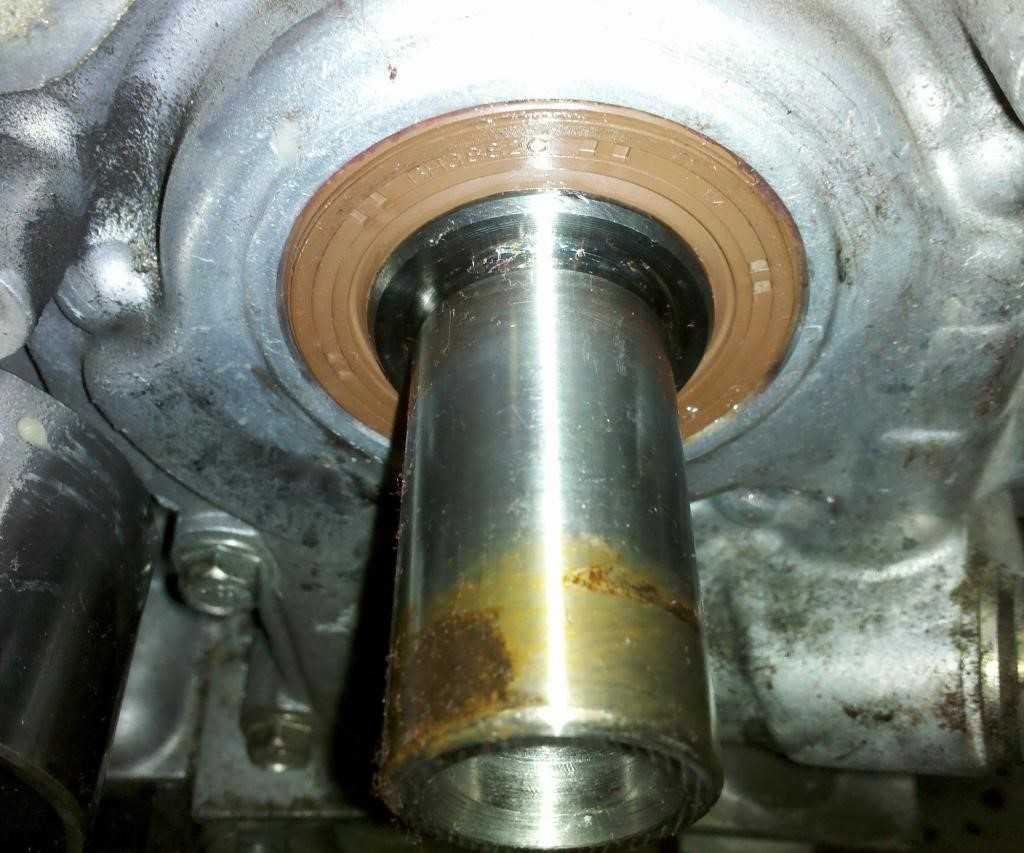

Внешний вид

Материалом изготовления сальников чаще всего служит фторкаучуковая резина либо силикон, и их применение не носит случайный характер. Материалы хорошо держат высокую температуру и воздействие жидкостей для смазки. Такие свойства не дают повреждаться уплотнителям в результате нагрева, возникающего в процессе трения. Сальник изготавливают в форме кольца, диаметр которого совпадает с диаметром коленчатого вала.

Материалы, из которых изготавливают уплотнители

При изготовлении уплотнительных расходных материалов на производствах применяют несколько материалов:

  1. Использование акрилатного каучука или АСМ удешевляет конечную стоимость, так как это самый недорогой вид материала. Его можно использовать в диапазоне температур от 30 градусов со знаком «минус» до 150 ˚со знаком «плюс». Такой материал часто используют при производстве уплотнителей ступицы.
  2. Есть материал, который получил широкое распространение в изготовлении уплотнительных сальников распределительного и коленчатого валов, маслонасоса и других механизмов, которые есть в силовых установках. Речь идет о фторопласте или фторкаучуке (FKM, FPM). Материал обладает высокой устойчивостью к механическому воздействию, маслам, автомобильной химии, что является его безусловным преимуществом. Температуры, при которых используется данный расходный материал, колеблются в пределах от -40 ˚ до +180 ˚.
  3. Золотой серединой, имеющей хорошую устойчивость ко многим видам смазки и топлива, их компонентам, является резина, изготовленная на основе бутадиен-каучука, имеющая обозначение NBR. Она работает при температурных режимах от -40 ˚ до +120 ˚.
  4. Популярным материалом являются силиконы, имеющие обозначения Ecosil, VMQ и MVG. Основным его плюсом является относительно невысокая цена. Но есть и минусы, одним из которых является низкая устойчивость к определенным маслам.
  5. Из-за высокой химической устойчивости к активным веществам популярностью пользуется тефлоновый сальник (обозначение материала PTFE). Он обладает минимальным значением силы трения и способен выдерживать температурный диапазон больше, чем у других материалов (от -40 ˚ до +220 ˚). Несмотря на высокую стоимость таких сальников, они снижают износ движущихся деталей двигателя до минимального значения. Особенные требования предъявляются к монтажу такого уплотнителя. При установке необходимо, чтобы поверхность вала была сухая и очищена от загрязнений, а для установки дополнительно применяют специальное пластиковое кольцо.

Стоит отметить, что изготовители таких расходных материалов постоянно стремятся сделать их лучше. В результате ими применяются специальные добавочные вещества. Они имеют свои обозначения: Dai-E1, Viton, Aflas и другие.

Возможно ли передвижение с износившимися сальниками

Не рекомендуется продолжать движение при износе уплотнителей в силу нескольких причин. Первая причина – увеличение расхода масла, которое протекает через износившиеся сальники. Следующая причина – двигатель загрязняется, туда попадает пыль и грязь.

Но есть более серьезная причина, по которой следует воздержаться от дальнейшей эксплуатации транспортного средства. Она заключается в том, что протечки масла из-за износа уплотнителей ведут к серьезным неисправностям ДВС, для устранения которых потребуется провести капитальный ремонт.

Самой острой проблемой, которую может вызвать утечка моторного масла, считается ситуация, при которой ремень ГРМ обрывается. Для авто такая неисправность приводит к дорогому ремонту, так как клапана у многих моделей после обрыва ремня загибаются.

Еще одной неприятностью, к которой могут привести протечки, является сбой в работе трансмиссии. Но такая проблема возникает в большинстве случаев, когда изнашивается задний сальник. Иногда можно наблюдать неисправности в работе электрооборудования, ломаются датчики.

2.1.9 Задний сальник коленчатого вала с датчиком / Opel Astra

На бензиновом двигателе Z 18 XER крепление для датчика коленчатого вала интегрировано в сальник коленчатого вала.

Рис. 2.21. Задний сальник коленчатого вала с датчиком: 1 – задний сальник коленчатого вала; 2 – кодирующее устройство; 3 – коленчатый вал; 4 – датчик коленчатого вала; 5 – соединительный кабель с заглушкой жгута проводов датчика коленчатого вала

Рис. 2.22. Схема подсоединения датчика к заднему сальнику коленчатого вала: 1 – болт крепления датчика коленчатого вала; 2 – заглушка жгута проводов датчика коленчатого вала; 3 – задний сальник коленчатого вала; 4 – уплотняющая кромка сальника коленчатого вала; 5 – гнездо датчика коленчатого вала

В отличие от применявшихся ранее конструкций, рабочая кромка (рис. 2.22) сальника коленчатого вала на бензиновых двигателях Z 18 XER направлена наружу. Нитевидная форма рабочей кромки и вакуум, создаваемый в картере, обеспечивают прижатие рабочей кромки к уплотняемой поверхности.

Выемка в картере, которая также служит для снятия датчика положения коленчатого вала, обеспечивает правильность установки сальника коленчатого вала.

Чтобы избежать повреждения сальника коленчатого вала и поддерживать его рабочие характеристики на требуемом уровне, при снятии и установке сальника необходимо точно следовать указаниям инструкции по техническому обслуживанию.

Рис. 2.23. Кодирующее устройство: 1 – намагниченная дорожка кодирующего устройства; 2 – кодирующее устройство; 3 – отверстие для точного позиционирования кодирующего устройства на коленчатом вале; 4 – отверстия для болтов крепления маховика

На бензиновых двигателях Z 18 XER положение коленчатого вала и число оборотов не считываются датчиком коленчатого вала с зубчатого колеса: для этого используется диск (кодирующее устройство) с внешним намагниченным покрытием.

Край кодирующего устройства движется непосредственно в сальнике коленчатого вала, который позволяет датчику коленчатого вала считать магнитный сигнал кодирующего устройства.

Сам датчик коленчатого вала может быть снят с сальника коленчатого вала путем ослабления болта крепления и отключения разъема жгута проводов. Это позволяет производить раздельную замену двух элементов: сальника и датчика коленчатого вала.

Обрезиненная дорожка кодирующего устройства содержит северные и южные магнитные полюса, магнитные поля которых регистрируются датчиком коленчатого вала при вращении вала, преобразуются в модуле управления двигателем в величину угловой скорости вращения и используются для определения верхней мертвой точки (ВМТ).

Рис. 2.24. Схема подсоединения датчика и кодирующего устройства к заднему сальнику коленчатого вала: 1 – уплотняющая кромка сальника коленчатого вала; 2 – внешняя поверхность герметизации сальника коленчатого вала; 3 – кодирующее устройство; 4 – дорожка кодирующего устройства; 5 – датчик коленчатого вала; 6 – болт крепления датчика коленчатого вала

Магнитные поля обнаруживаются с использованием эффекта Холла. В ответ на изменяющиеся магнитные поля датчик Холла посылает цифровые сигналы модулю управления двигателем.

Для того чтобы не нарушить магнитные свойства кодирующего устройства, при работе с ним соблюдайте следующие указания:

– не позволяйте кодирующему устройству входить в контакт с внешними магнитными полями и металлической стружкой;

Выпускной коллектор представляет собой конструкцию глубокой вытяжки с каталитическим нейтрализатором, расположенным около двигателя.

Рис. 2.25. Магнитные полюса кодирующего устройства: 1 – датчик коленчатого вала (показан схематично); 2 – трасса магнитного поля; 3 – резиновое покрытие обеспечивает крепление магнитов

Это помогает снизить противодавление на выпуске и оптимизировать выбросы отработавших газов. Усовершенствование выпускного коллектора достигнуто за счет правильного распределения отработавших газов при входе в каталитический нейтрализатор, чем обеспечивается однородный поток в зоне датчика концентрации кислорода.

Чтобы избежать колебаний во выпускном коллекторе с каталитическим нейтрализатором на собственных частотах, коллектор также прикреплен к блоку цилиндров.

Каталитический нейтрализатор расположен ближе к выпускному коллектору и его масса снижена за счет применения листового металла

Как поменять сальники коленвала

Замену сальника коленвала можно условно разделить на два этапа. Это замена переднего сальника, расположенного со стороны привода ГРМ. Вторым этапом принято считать сальник, расположенный со стороны коробки передач.

Видео — Замена переднего сальника коленвала

Существует два способа замены сальник. Первый является достаточно примитивным и выдуманный водителями, которые не хотят тратить много времени на эту процедуру. Второй способ предписан заводом-изготовителем и является самым надежным, поэтому рассмотрим только его.

Порядок действий:

1. Установите автомобиль на яму и исключите любое его перемещение. Открутите защиту двигателя и крышку ГРМ.  Не забудьте отключить аккумуляторную батарею и слить масло из двигателя.

2. Открутите 6 болтов, которые предназначены для защиты моторного отсека справа.

3. Ослабьте натяжку ремня генератора и снимите его.

4. Снимите правое переднее колесо и включите самую низкую передачу. Используя ключ на 19, ослабьте (во всех случаях получается именно «сорвать») болт крепления шкива. После этого, выкрутите болт и снимите шкив коленчатого вала. Будьте осторожны и не потеряйте шпонку коленчатого вала, так как без нее дальнейшая работа шкива будет проблематична.

5. Установите поршень самого первого цилиндра в ВМТ. Для контроля положения используйте метку в люке маховика двигателя и метку на валу газораспределительного механизма. Данное действие рекомендуется выполнять при поднятом переднем колесе и на пятой передаче.

6. Ослабьте крепление натяжного ролика и, после этого, снимите ремень газораспределительного механизма.

7. Выкрутите все болты крепления нижней крышки картера сцепления и снимите ее. Ее демонтаж проводите вместе с прокладкой.

8. Открутите все болты (16 штук) крепления крышки картера двигателя и демонтируйте ее. При сборке узлов рекомендуется заменить прокладку.

9. Демонтируйте маслоприемник от маслонасоса и коренного подшипника. Для этого открутите болты крепления на 10.

10. С помощью двух отверток снимите с вала зубчатый шкив и открутите все болты крепления масляного насоса. Таким образом, получается, что масляный насос снимается вместе с сальником. Сальник необходимо вытащить с помощью любого острого предмета и, смазав маслом новый сальник, установить его на место. Запрессовка производить с помощью оправки или старого сальника.

11. Проведите сборку улов в обратной последовательности.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Процесс замены сальника на ВАЗе

Для замены придется попотеть, так как нужная деталь скрыта за механизмом сцепления. И именно у такого знаменитого аппарата как ВАЗ 2107 данный нюанс наблюдается ярче всего. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Серьезно, справиться одному можно, но нервов вы потратите больше, чем можете себе представить. Лучше, если помощник будет иметь опыт подобных работ.

Начинаем откручивать маховик

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Замена на примере Рено Логан

На примере автомобиля «Рено Логан» посмотрим, как менять задний сальник. Первым делом снимается механизм трансмиссии или коробки передач. Автомобиль вывешивают подъемником. Далее следует снять аккумулятор. Затем откручивают болт, удерживающий кулису коробки передач. После этого выворачивают болт, удерживающий цилиндр сцепления. Затем демонтируют все болты, удерживающие КПП.

Далее снимают колеса, отворачивают гайки ШРУСа, разъединяют шаровые опоры с поворотными кулаками, сливают масло из КПП и демонтируют полуоси. Под поддон двигателя ставят подпорку и снимают верхние опоры трансмиссии, а затем и весь корпус КПП.

Да, чтобы заменить сальник нужно разобрать пол машины. Но, увы, иначе никак не справиться.

Маховик демонтирован

Снимают маховик, корзину и ведомый диск. При этом необходимо запомнить положение маховика относительно коленчатого вала. После этого выкручивают болты маховика и извлекают задний сальник коленвала «Рено Логан». Сальник меняют на новый в обратном порядке. На этом процедура полностью завершена. После удачной замены можно собирать все обратно.

Задний привод

Все вышеописанные инструкции актуальны для переднеприводных моделей авто. Что касается заднеприводных, то здесь снимают не только КПП. Первым делом нужно снять карданный вал, затем рабочий цилиндр сцепления. Далее отворачивают болты, удерживающие КПП. Также отворачивают кулису. После этого коробку можно смело снимать и менять задний сальник коленвала «Форда» или других автомобилей на заднем приводе.

Внимание! Сальники производят из материалов разной степени плотности. Это делается для того, чтобы они подбирались по типу масла

Если установить сальники для минеральных масел, а в моторе будет залита синтетика, то уплотнители могут раствориться.

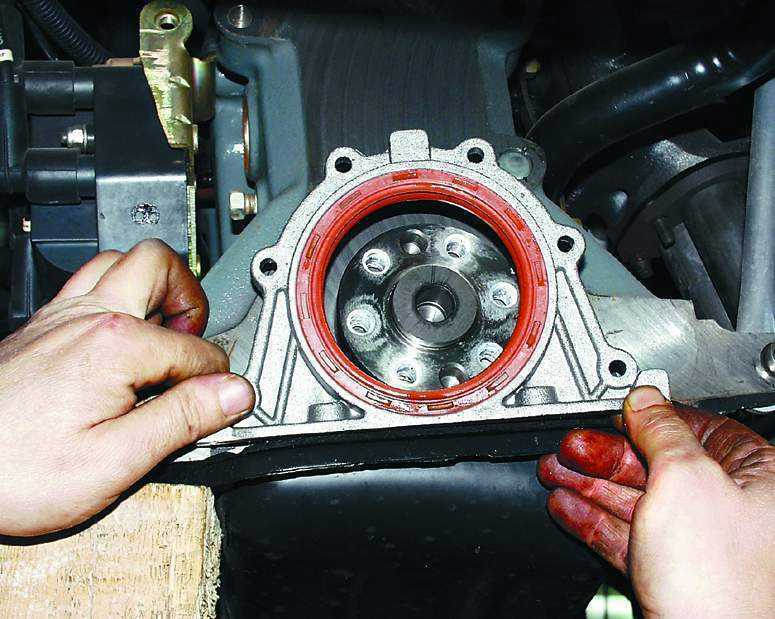

Монтаж сальника (примеряем на коленвал)

Перед монтажом сальник примеряют на коленвал. Поверхности корпуса уплотнителя и коленчатый вал смазывают маслом. После установки проверяют состояние. Если утечки не наблюдается, то все получилось удачно. Также специалисты советуют менять оба сальника двигателя сразу – и задний, и передний.

Вот как осуществляется процесс замены уплотнителей коленчатого вала. На переднеприводных авто эта задача выполнима даже новичками. Что касается заднего привода с продольным расположением мотора, то процедура требует огромных затрат и времени. Цена замены сальников коленвала на СТО доступна (от двух тысяч рублей), поэтому можно доверить машину специалистам.

Течет задний сальник коленвала

Astra J 1.6/5МТ Russia cosmo черная

УПЛОТНЕНИЕ,МАСЛЯНОЕ,КОЛЕНВАЛ,ЗАДНЕЕ 0614135 Внешний диаметр, мм………98 Внутренний диаметр, мм …. 80 Высота , мм……………………. 14.720033979%20%D0%92%20%D1%81%D0%B0%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA%20%D0%BA%D0%BE%D0%BB%D0%B5%D0%BD%.jpg Защита от пыли……………… с пылезащитным краем Материал………………………. Тефлон Код двигателя: А16LET, Z16LET; Z16XER; Z18XER; A18XER

Еще момент, ведь если будут снимать коробку то будут выдергивать валы, а там тоже сальники, их наверно тоже заодно по идее надо бы поменять? И еще вопросик. У самого бежит, долго определял, что за масло, но когда поменял прокладки маслоохладителя а масло все равно убегает, то тут уж понятно стало. Сам вопрос: нормально ли, что если по трассе километров 120 в одну сторону без останова на скорости 100-110, соответственно 3000 об\мин, то масло быстрее уйдет чем в городском режиме? (просто пока так заметил)

Astra-H Caravan Z16XER, МКПП, 2008, серебристый. Веерные форсунки, прошит КК, Ск свет, спорт режим и тест стрелок как на OPC

Opel Astra GTC 1.6T MT 2012 Sport, AFL, Navi600. Пробег 30000-40000 км. Opel Astra J 1.6 (115 hp + кнопка sport ) MT 2012 Enjoy + пакеты. Пробег 40000-50000 км.

Если капли на стыке и масло не красного цвета (не ATF), то сальник подпускает. На моей джэйке пробег 100 тысяч км, только сейчас начал сопливить.

Про стык не совсем уверен (гаражный мастер предположил, который колеса менял, а я че то в запарке не посмотрел внимательно, сделал только несколько фото, чтоб оффициалам показать), теперь есть надежда, что это просто сальник привода (надо было тряпку просунуть туда, вытереть и поняхать, насколько я понимаю трансмиссионка имеет достаточно специфичный запах) и ремонт будет быстрее и дешевле (кстати это гарантийный случай. )

Opel Astra GTC 1.6T MT 2012 Sport, AFL, Navi600. Пробег 30000-40000 км. Opel Astra J 1.6 (115 hp + кнопка sport ) MT 2012 Enjoy + пакеты. Пробег 40000-50000 км.

Если капли на стыке и масло не красного цвета (не ATF), то сальник подпускает. На моей джэйке пробег 100 тысяч км, только сейчас начал сопливить.

в этой коробке красное оно недолго ,потом становиться схожим с цветом моторного масла

Про стык не совсем уверен (гаражный мастер предположил, который колеса менял, а я че то в запарке не посмотрел внимательно, сделал только несколько фото, чтоб оффициалам показать), теперь есть надежда, что это просто сальник привода (надо было тряпку просунуть туда, вытереть и поняхать, насколько я понимаю трансмиссионка имеет достаточно специфичный запах) и ремонт будет быстрее и дешевле (кстати это гарантийный случай. )

масло от куда определить оч просто ,трансмиссионное если капнуть в воду сразу даёт радужную плёнку ,а моторное просто каплей будет плавать на поверхности ,приходилось объяснять официалам что нюхать не обязательно и течёт именно коробас когда один умник начал втирать что цвет типа не красный ,хотя сам прекрасно знает что красное оно там недолго

Причины обращения в автосервис

Перед принятием решения о замене сальника собственными силами или посредством знакомого мастера, необходимо хорошенько призадуматься, ведь неверный монтаж или повреждение детали при установке, способны как снизить двукратно ресурс ее работы, так и стать причиной нарушения нормального функционирования самого мотора.

Наиболее распространено повреждение запасной части при установке, так как вместо специализированного оборудования для этих целей используются имеющиеся под руками инструменты. В подобных ситуациях важную роль будет играть опыт и расчет мастеров.

При ремонте, выполняемом не профессионалами, часто загибается край уплотнительного кольца при его монтаже непосредственно в посадочное гнездо. Течь двигателя не устраняется, а установленную недавно деталь опять придется менять.

При смене сальника в условиях автосервиса риск неправильной диагностики проблемы будет сведен к минимуму, что позволит избежать дополнительной траты средств. Часто течь по сальнику путается с поломкой масляного фильтра, износом его прокладки или выходом из строя датчика давления масла. После смены сальника в такой ситуации проблема не устраняется, ведь причина течи была неправильно установлена. Специалист сможет быстро определиться с истиной причиной поломки.

Снятие ремня ГРМ

Ремень ГРМ на автомобилях Опель Астра, Опель Кадет, Опель Зафира, Опель Омега и Опель Вектра снимается по следующей схеме:

  • Демонтируются приводные механизмы вспомогательных частей;
  • Демонтируется фильтр воздуха и передний правый движитель;
  • Снимается брызговик мотора;
  • Поршень должен быть установлен в положение ВМТ;
  • Откручиваются два болта, которые расположены спереди крышки ГРМ для снятия этой крышки;
  • Откручивается болт фиксации шкива, для извлечения шкива;
  • Выкручивается фиксационный болт ролика натяжения для его снятия;
  • Откручиваются все 4 фиксационных болта, которые закрепляют заднюю крышку, расположена она снизу от привода ГРМ;
  • Ослабляется натяжение промежуточного ролика, сам болт выкручивать не нужно;
  • Далее открывается доступ к ремню ГРМ, после чего нужно ослабив натяжение, снять его.

Замена переднего сальника коленвала

В большинстве автомобилей Опель,  чтобы поучить доступ к сальнику коленвала, расположенного спереди, необходимо снимать шкивы, которые его закрывают, ремни привода и генератора.

Для замены переднего сальника потребуются следующие инструменты:

  • для снятия ремня ГРМ: ключи TORX E14, E18, T50, шестигранный ключ с раствором 6, торцовая головка с раствором 11;
  • отвертка и молоток.

Редакция рекомендует

Процедура замены состоит из следующих манипуляций:

Необходимо отсоединить от клеммы «-» АКБ провод, дабы случайно не травмироваться от разряда электричества;
Поршень цилиндра следует установить в позицию ВМТ;
Далее требуется снять ремень ГРМ при помощи ключей и инструкции по его снятию;
Требуется снять зубчатый элемент (шкив) коленчатого вала;

Следующим шагом станет извлечение шпонки из паза;

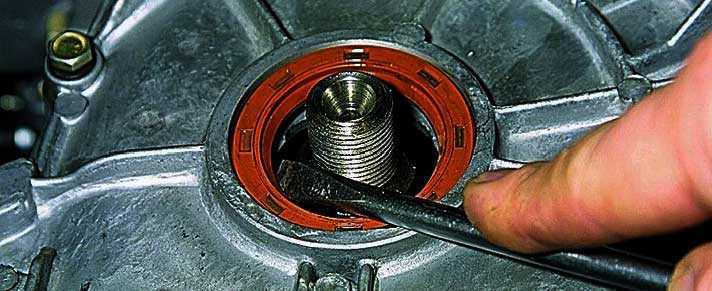

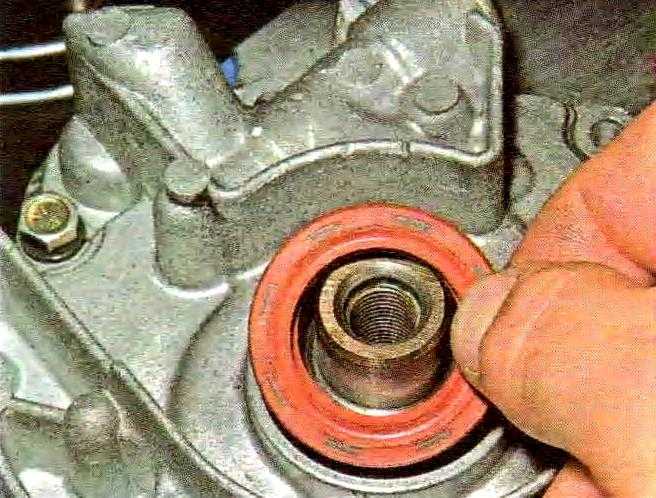

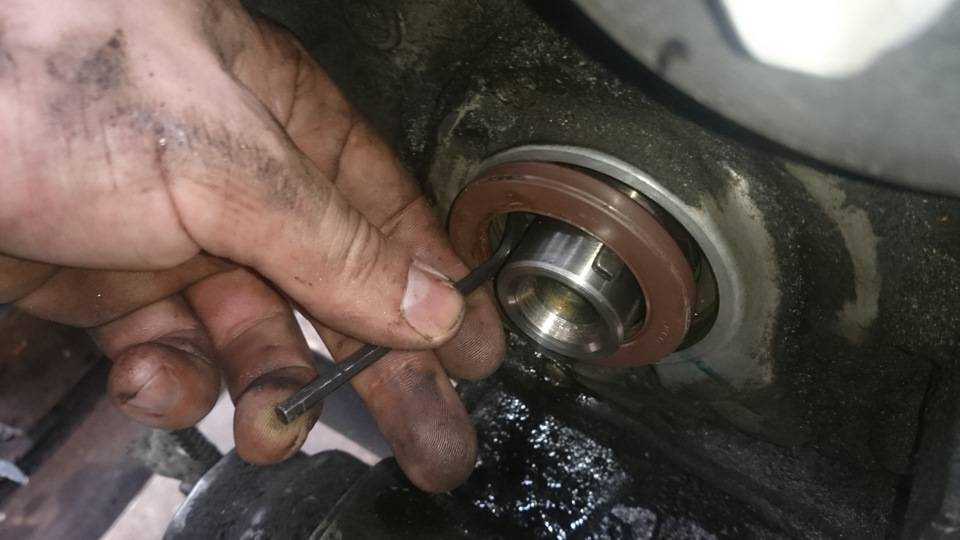

Далее необходимо поддеть отверткой сальник для его извлечения из масляной помпы;

После всех вышеописанных манипуляций следует особо много внимания уделить новому сальнику. Так, перед установкой нового, необходимо сначала почистить место установки, затем смазать новый сальник моторным маслом. После смазки, необходимо рабочей кромкой установить сальник обратно в корпус масляной помпы до полного упора, совершается данная процедура при помощи оправки и молотка.
Далее нужно установить на свои места ремень ГРМ и отрегулировать его натяжение.

Снятие ремня ГРМ

Ремень ГРМ на автомобилях Опель Астра, Опель Кадет, Опель Зафира, Опель Омега и Опель Вектра снимается по следующей схеме:

  • Демонтируются приводные механизмы вспомогательных частей;
  • Демонтируется фильтр воздуха и передний правый движитель;
  • Снимается брызговик мотора;
  • Поршень должен быть установлен в положение ВМТ;
  • Откручиваются два болта, которые расположены спереди крышки ГРМ для снятия этой крышки;
  • Откручивается болт фиксации шкива, для извлечения шкива;
  • Выкручивается фиксационный болт ролика натяжения для его снятия;
  • Откручиваются все 4 фиксационных болта, которые закрепляют заднюю крышку, расположена она снизу от привода ГРМ;
  • Ослабляется натяжение промежуточного ролика, сам болт выкручивать не нужно;
  • Далее открывается доступ к ремню ГРМ, после чего нужно ослабив натяжение, снять его.

Замена переднего сальника коленвала

В большинстве автомобилей Опель,  чтобы поучить доступ к сальнику коленвала, расположенного спереди, необходимо снимать шкивы, которые его закрывают, ремни привода и генератора.

Для замены переднего сальника потребуются следующие инструменты:

  • для снятия ремня ГРМ: ключи TORX E14, E18, T50, шестигранный ключ с раствором 6, торцовая головка с раствором 11;
  • отвертка и молоток.

Процедура замены состоит из следующих манипуляций:

  1. Необходимо отсоединить от клеммы «-» АКБ провод, дабы случайно не травмироваться от разряда электричества;
  2. Поршень цилиндра следует установить в позицию ВМТ;
  3. Далее требуется снять ремень ГРМ при помощи ключей и инструкции по его снятию;
  4. Требуется снять зубчатый элемент (шкив) коленчатого вала;
  5. Следующим шагом станет извлечение шпонки из паза;
  1. Далее необходимо поддеть отверткой сальник для его извлечения из масляной помпы;
  2. После всех вышеописанных манипуляций следует особо много внимания уделить новому сальнику. Так, перед установкой нового, необходимо сначала почистить место установки, затем смазать новый сальник моторным маслом. После смазки, необходимо рабочей кромкой установить сальник обратно в корпус масляной помпы до полного упора, совершается данная процедура при помощи оправки и молотка.
  3. Далее нужно установить на свои места ремень ГРМ и отрегулировать его натяжение.

Что может свидетельствовать о необходимости замены сальника?

Многие специалисты отмечают, что сальники коленвала довольно часто изнашиваются быстрее, чем нужно по карте ТО из-за того, что в моторном отсеке не правильно распределяет давление. Обычно, свидетельством того, что сальники нужно менять, служит следующее явление: если масло вытекает через кромку, следует заменить сальник спереди или сзади. Стоит отметить, что при этом, масло выливается и разбрызгивается внутри картера сцепления, что приводит к его дальнейшему вытеканию наружу и понижению давления внутри мотора, что плохо для двигателя.

Протекание масла – это следствие того, что накладки диска сцепления быстро замаслятся, что приведёт к пробуксовке сцепления. Заменяя сальники коленвала спереди или сзади, мастера осматривают на всякий случай и вентиляцию картера.

Снятие, замена, установка заднего сальника коленвала

Снятие, замена, установка коленвала и его вкладышей

Симптомы: замаслен диск сцепления.

Возможная причина: износился задний сальник коленчатого вала.

Инструменты: набор гаечных ключей, набор головок, отвертка с плоским лезвием, отвертка с крестообразным лезвием.

3. Отметьте расположение маховика относительно коленчатого вала, используя фломастер или маркер.

4. Отверните и извлеките пять крепежных болтов маховика. Предотвратите проворачивания маховика, удерживая его отверткой или монтажной лопаткой.

5. Открутите и выньте шестой крепежный болт маховика, а затем снимите его с автомобиля.

Примечание: при установке маховика затягивайте его болты равномерно крест-накрест следующим образом: затяжка моментом 35 Нм – доворачивание на угол в 30 градусов – доворачивание на угол в 15 градусов.

6. Демонтируйте приемную трубу системы выпуска отработавших газов (см. Демонтаж катколлектора).

7. Слейте масло из двигателя.

8. Надавите на фиксирующий элемент, после чего отсоедините колодку проводного жгута от датчика уровня масла.

9. Отверните и выньте три болта, скрепляющие масляный картер к картеру сцепления.

10. Отверните и выньте болты, крепящие масляный картер к блоку цилиндров двигателя.

11. Демонтируйте масляный картер с автомобиля.

12. Открутите и выньте винт, крепящий датчик положения коленчатого вала.

13. Демонтируйте датчик положения коленчатого вала.

14. Демонтируйте задающий диск датчика положения коленчатого вала.

15. Отверните и извлеките два крепежных болта крышки коренного подшипника коленчатого вала.

16. Демонтируйте крышку коренного подшипника.

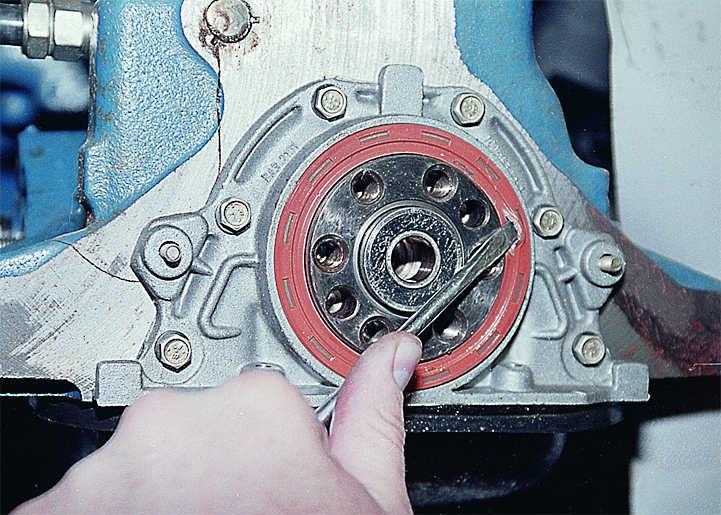

17. Извлеките задний сальник коленчатого вала из держателя.

18. Нанесите моторное масло на рабочую кромку нового сальника.

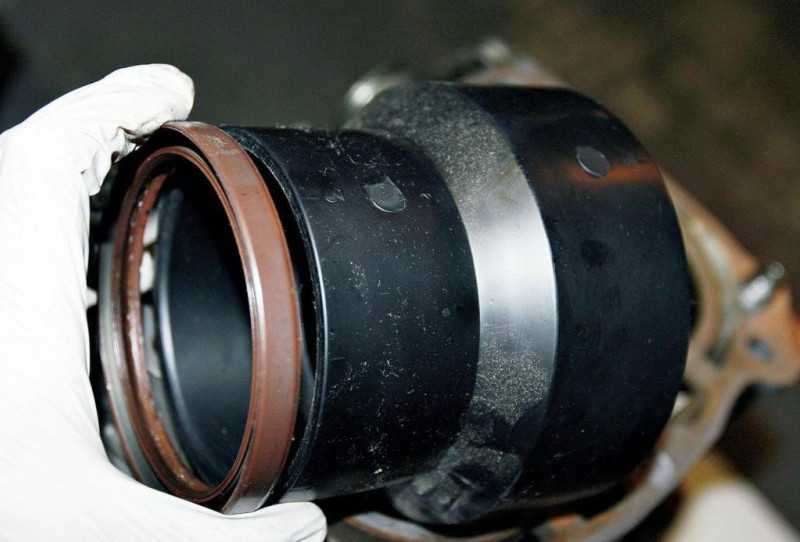

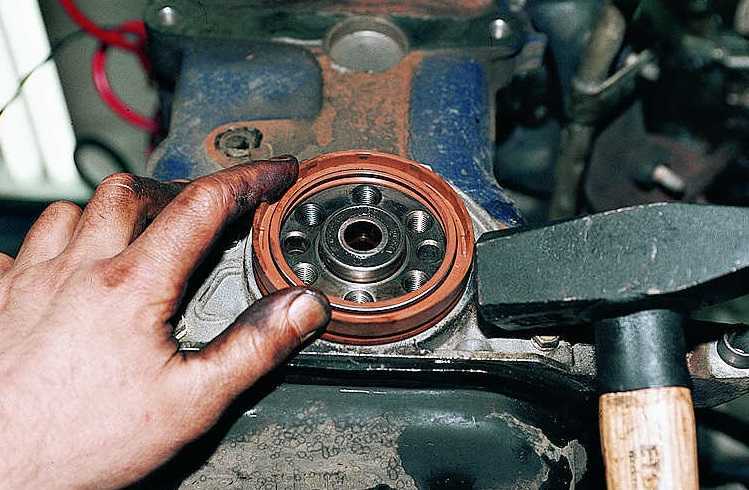

19. Произведите установку нового заднего сальника коленчатого вала, используя оправку подходящего диаметра.

Примечание: производите установку заднего сальника с предельной аккуратностью, чтобы не повредить его.

20. Произведите монтаж всех ранее демонтированных деталей в последовательности, обратной демонтажу.

Полезный совет: при монтаже маховика следует нанести на резьбовую часть крепежных болтов маховика анаэробный фиксатор резьбы, а затем затянуть их методом, указанным выше.

Основные причины износа сальников коленвала

На двигатель автомобиля монтируются два сальника коленвала, один передний и один задний. Сальник спереди имеет меньше, чем сальник сзади, благодаря этому, что он меньше, его легче заменить. Располагается он в передней части моторного блока или в корпусе масляной помпы. Задний сальник заменяется сложнее из-за того, что он располагается в неудобном месте, а точнее практически под коробкой передач. Для его замены требуется снять КПП и части сцепления.

Качественные сальники от известных марок служат в среднем 120-140 000 км пробега, однако даже они под действием некоторых факторов изнашиваются гораздо раньше. Частыми причинами быстрого износа являются следующие:

  • Несвоевременная замена масла;
  • Небрежный ремонт;
  • Частый перегрев двигателя;
  • Избыточное давление, выталкивающее сальники.

Несвоевременная замена масла плоха тем, что в отработанном свое время масле накапливаются металлические частицы, а в автомобилях Опель данный процесс отягощается еще и сильной чувствительностью к качеству моторного масла. Металлические частицы приводят к тому, что истачивают элементы мотора и креплений, из-за чего быстро приходят в негодность свечи зажигания и сальники. Если Опель Астра и Опель Зафира, оснащаются нетребовательными моторами, то Опель Вектра и Опель Омега требовательны к качеству как топлива, так и масла.

От перегрева мотора рушится структура резины, из которой производят сальник, после чего она попросту начинает разрушаться и отсоединяться, что приводит к разрыву уплотнения и, соответственно, подсеканию масла.

Выбор сальника коленвала

Чтобы вы не искали хороший сальник коленвала на Opel Astra G, мы подготовили рейтинг производителей сальников коленвала с артикулами
, который сформирован на основе отзывов. У автомобиля Opel Astra G все сальники коленвала одинаковые независимо от комплектации.

2.2 DTI (F69)/2.0 DTI 16V (F69)/2.0 DI (F69)/1.6 (F69)/1.7 TD (F69)/2.0 16V (F69)/1.6 LPG (F69)/1.8 16V (F69)/1.2 16V (F69)/1.7 DTI 16V (F69)/1.7 CDTI (F69)/2.2 16V (F69)

  • Corteco — 20020389B (Рейтинг: 5);
  • VICTOR REINZ — 812490810 (Рейтинг: 4);
  • VICTOR REINZ — 813348910 (Рейтинг: 2.3);
  • FEBI — 31144 (Рейтинг: 1);
  • Ajusa — 15035700 (Рейтинг: 1);

Полный рейтинг

По отзывам пользователей, лучший сальник коленвала для Opel Astra G делает компания Corteco, под артикулом 20020389B.

Замена переднего сальника.

Для замены переднего сальника сделайте следующее: 1)    Отключите аккумулятор. 2)    Слейте охлаждающую жидкость. Если не слить жидкость, она начнет сочиться из-под ослабленного крепления помпы. 3)    Снимите патрубок подачи воздуха к инжектору.

4)    Отщелкните две скобы и снимите кожух вентилятора. 5)    Двумя ключами на 13 ослабьте крепление генератора и снимите ремень генератора.

6)    Ключом на 19 ослабьте крепление насоса гидроусилителя руля. 7)    Ключами на 36 и 32 открутите муфту вентилятора и снимите вентилятор. Имейте ввиду, что на вентиляторе левая резьба. Гайки затянуты очень сильно, поэтому придется надевать на ключи трубы, чтобы увеличить рычаг.     Отщелкните защелки крепления защиты ремня газораспределительного механизма(ГРМ). Аккуратно снимите кожух, состоящий из двух половин. 9)    Включите четвертую передачу. 10)    Приподнимите заднюю левую сторону автомобиля так, чтобы колесо не касалось земли. 11)    Вращая колесо, добейтесь  совпадения метки шкива ГРМ и метки на алюминиевом корпусе. 12)    Опустите машину, проверьте на месте ли метки, и уберите домкрат.

Важно Если не выставить метки до снятия ремня, тогда процесс сборки сильно затруднится. Придется выставлять метки по отдельности на распределительном и коленчатом валах. 13)    Открутите четыре болта крепления шкива коленчатого вала

Для этого попросите помощника до упора нажать педаль тормоза. Снимите шкив. 14)    ослабьте три болта крепления помпы к корпусу двигателя и повернув помпу против часовой стрелки, снимите ремень ГРМ с шестерни ГРМ. Для этого используйте шестигранники. Возможно понадобится полное снятие помпы для нанесения нового герметика. 15)    Вставьте в отверстия шестерни ГРМ ручки мощных плоскогубцев, и используйте подходящий кусок арматуры в качестве воротка. 16)    Ключом на 19 открутите гайку шестерни ГРМ, удерживая вал от проворачивания плоскогубцами и арматурой. 17)    Обработайте шестерню жидкостью WD-40. Через полчаса снимите ее покачивая чем-нибудь. Старайтесь не потерять шпонку. 18)    Отверткой, стараясь не поцарапать постель, снимите сальник. Смажьте новый сальник использующимся в двигателе маслом, вставьте в постель, и аккуратно посадите на место оправкой. Сгодится подходящая по диаметру головка. 19)    Сборку произведите в обратной последовательности. Не забудьте выставить и проверить метки на шкиве коленчатого вала и шестерни ГРМ. Для натяжения ремня поворачивайте помпу

13)    Открутите четыре болта крепления шкива коленчатого вала. Для этого попросите помощника до упора нажать педаль тормоза. Снимите шкив. 14)    ослабьте три болта крепления помпы к корпусу двигателя и повернув помпу против часовой стрелки, снимите ремень ГРМ с шестерни ГРМ. Для этого используйте шестигранники. Возможно понадобится полное снятие помпы для нанесения нового герметика. 15)    Вставьте в отверстия шестерни ГРМ ручки мощных плоскогубцев, и используйте подходящий кусок арматуры в качестве воротка. 16)    Ключом на 19 открутите гайку шестерни ГРМ, удерживая вал от проворачивания плоскогубцами и арматурой. 17)    Обработайте шестерню жидкостью WD-40. Через полчаса снимите ее покачивая чем-нибудь. Старайтесь не потерять шпонку. 18)    Отверткой, стараясь не поцарапать постель, снимите сальник. Смажьте новый сальник использующимся в двигателе маслом, вставьте в постель, и аккуратно посадите на место оправкой. Сгодится подходящая по диаметру головка. 19)    Сборку произведите в обратной последовательности. Не забудьте выставить и проверить метки на шкиве коленчатого вала и шестерни ГРМ. Для натяжения ремня поворачивайте помпу.

20)    Залейте охлаждающую жидкость и подключите аккумулятор.

Следуя рекомендациям этой статьи, вы сможете заменить оба сальника распределительного вала. Это достаточно простая, хотя и с множеством действий, операция.

Понравилась статья? Поделиться с друзьями:
Avto Expert
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
